ПРАВИТЕЛЬСТВО МОСКВЫ

КОМПЛЕКС АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА,
РАЗВИТИЯ И РЕКОНСТРУКЦИИ ГОРОДА

ГУП «НИИМОССТРОЙ»

ИЗМЕНЕНИЕ № 1

в Технические рекомендации
ТР 83-98 по проектированию
и монтажу внутренних систем
канализации зданий
из полипропиленовых труб
и фасонных частей

Москва - 2004

Настоящие изменения в ТР 83-98 по проектированию и монтажу внутренних систем канализации зданий из полипропиленовых труб и фасонных частей разработаны ГУП «НИИМосстрой» по заказу Управления научно-технической политики в строительной отрасли Департамента градостроительной политики, развития и реконструкции города в рамках договора 20-40/02 от 20.12.02 (этап 6).

Настоящие изменения к ТР 83-98 разработаны в соответствии с СП 40-107-2003 «Проектирование, монтаж и эксплуатация систем внутренней канализации зданий из полипропиленовых труб» (п. 4.23, БСТ № 1, 2004) с целью повышения пожаробезопасности этажестояков зданий, выполненных из полипропиленовых канализационных труб и фасонных частей в соответствии с требованиями СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» и МГСН 4.04-94 «Многофункциональные здания и комплексы».

Изменения подготовлены по результатам серии огневых испытаний фрагментов канализационных стояков из полипропиленовых труб диаметром 110 мм, проведенных в 2003 г. ФГУ «ВНИИПО» МЧС РФ при участии ГУП «НИИМосстрой» и ЗАО «УНИХИМТЕК». Было установлено, что наибольшим пределом огнестойкости (Е1 180) обладает вариант узла прохода канализационного стояка из полипропиленовых труб через огнезащитное покрытие толщиной 180 мм с использованием противопожарной муфты «ОГРАКС-ПМ» с огнезащитным терморасширяющимся материалом «ОГРАКС-Л», разработанным специально для этой цели ЗАО «УНИХИМТЕК». Предел огнестойкости типовой конструкции узла прохода с применением бетонного воротника не превышает 0,32 ч.

При подготовке изменения использованы отчетные материалы ФГУ «ВНИИПО» МЧС РФ по огневым испытаниям различных вариантов узлов прохода канализационного стояка из полипропиленовых труб через перекрытие, разработанные ЗАО «УНИХИМТЕК» «Противопожарная муфта «ОГРАКС-ПМ», а также технические условия (ТУ 5285-027-13267785-04).

Настоящее изменение согласовано с Управлением научно-технической политики в строительной отрасли Департамента градостроительной политики, развития и реконструкции города, Управлением Государственной противопожарной службы г. Москвы, с АО «Моспроект» и ГУП «МНИИТЭП».

Указанное изменение в ТР 83-98 внесено Приказом руководителя Департамента градостроительной политики, развития и реконструкции города Москвы от 13.02.04 № 23.

Изменение в ТР 83-98 разработаны к.т.н. А.В. Сладковым, научным сотрудником Р.Б. Шехтер (ГУП «НИИМосстрой»).

Правительство Москвы

Комплекс архитектуры, строительства, развития и реконструкции города

Изменение в Технические рекомендации по проектированию и монтажу внутренних систем канализации зданий из полипропиленовых труб и фасонных частей

Изменение № 1 к ТР 83-98 вводятся впервые

1. П.п. 2.1, 2.2, 2.3 и 2.4 (абз. 4 - 6) раздела 2 «Особенности проектирования внутренних систем канализации из полипропиленовых труб» исключить.

2. В раздел 2 включить следующие пункты:

2.1. При проектировании систем внутренней канализации многоэтажных жилых зданий и зданий социально-культурного назначения для обеспечения требований пожаробезопасности рекомендуется предусматривать противопожарные преграды в виде муфт со вкладышем из огнезащитного терморасширяющегося (вспучивающегося) материала, обладающих пределом огнестойкости от Е1 120 до Е1 180.

2.2. При проходе канализационного стояка из полипропиленовых труб наружным диаметром 110 мм сквозь железобетонные перекрытия на стояке на каждом этаже под перекрытием (в проеме перекрытия) зданий высотой до 75 м следует устанавливать противопожарную муфту типа «ОГРАКС-ПМ-110» длиной 60 мм с огнезащитным терморасширяющимся материалом «ОГРАКС-Л» на основе полимерного материала с минеральным наполнителем толщиной 10 мм, отвечающим требованиям ТУ 285-027-13267785-04 ЗАО «УНИХИМТЕК». Вид и размеры противопожарной муфты «ОГРАКС-ПМ-110» приведены на рис. .

Примечание: Под перекрытием зданий высотой более 75 м следует устанавливать противопожарную муфту «ОГРАКС-ПМ-110» длиной 120 мм с толщиной огнезащитного материала «ОГРАКС-Л» 10 мм.

Разработаны:

ГУП «НИИМосстрой»

Внесены:

Управлением научно-технической политики в строительной отрасли

Утверждены:

Начальник Управления научно-технической политики в строительной отрасли

А.Н. Дмитриев

«30» декабря 2003 г.

Дата введения в действие

«13» февраля 2004 г.

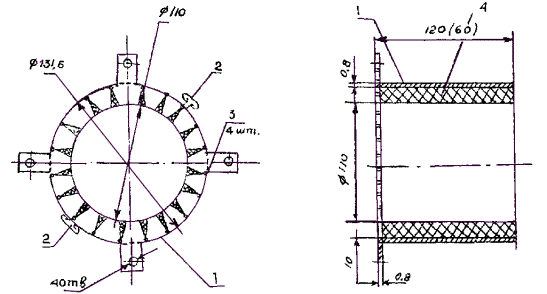

Рис. 3а. Противопожарная муфта «ОГРАКС-ПМ-110»:

1 - корпус из листовой стали; 2 - замковое устройство; 3 - ушко корпуса для крепления муфты к перекрытию; 4 - огнезащитный терморасширяющийся (вспучивающийся) материал «ОГРАКС-Л»

2.3. Схема конструкции узла прохода канализационного этажа стояка из полипропиленовых труб сквозь железобетонные перекрытия с использованием противопожарной муфты «ОГРАКС-ПМ» приведены на рис. .

2.4. При проходе горизонтального канализационного трубопровода из полипропиленовых труб диаметром 110 мм сквозь стены толщиной не менее 100 мм помещений и частей зданий, равноценных по функциональной пожарной опасности, на трубопроводы с каждой стороны стены следует устанавливать противопожарные муфты «ОГРАКС-ПМ-110» длиной 60 мм.

Схемы конструкции узла прохода горизонтального канализационного трубопровода из полипропиленовых труб сквозь стены помещений с использованием противопожарной муфты «ОГРАКС-ПМ» приведены на рис. .

2. Раздел 4 «Особенности монтажа систем внутренней канализации зданий из полипропиленовых труб из фасонных частей» дополнить п. 4.29:

п. 4.29. Технология выполнения узла прохода канализационных стояков из полипропиленовых труб сквозь перекрытия зданий и горизонтального трубопровода из полипропиленовых труб сквозь стены зданий включает:

- обертывание трубопровода рулонным гидроизоляционным материалом на толщину перекрытия или стены;

- установку противопожарной муфты «ОГРАКС-ПМ» на трубопровод и ее фиксацию замковым устройством (при заглублении муфты в проем перекрытия или стены);

- заделку полости между трубопроводом и стенками проема перекрытия или стены цементным раствором;

- установку противопожарной муфты «ОГРАКС-ПМ» на трубопровод и ее фиксация замковым устройством (при установке муфты под перекрытием);

- крепление ушков муфты к перекрытию с помощью дюбелей или анкерных болтов (при установке муфты под перекрытием).

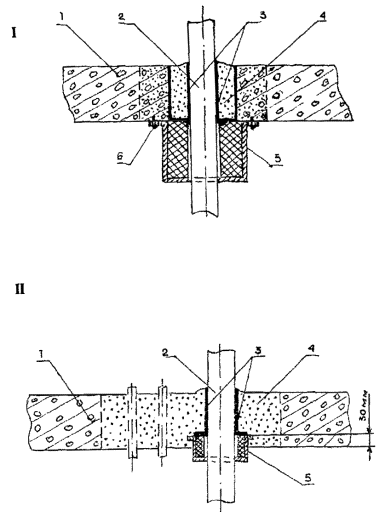

Рис. 3б. Схемы конструкции узла прохода канализационного этажа стояка из полипропиленовых труб сквозь железобетонное перекрытие с использованием противопожарной муфты «ОГРАКС-ПМ»:

I - при установке муфт под перекрытием; II - при установке муфт с заглублением в проем перекрытия

1 - железобетонное перекрытие; 2 - канализационный стояк из полипропиленовых труб; 3 - рулонный гидроизоляционный материал; 4 - заделка проема раствором; 5 - противопожарная муфта «ОГРАКС-ПМ»; 6 - крепление муфты к перекрытию металлическими дюбелями (анкерными болтами)

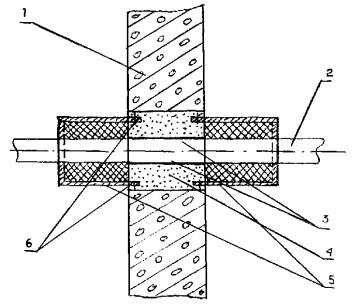

Рис. 3в. Схемы конструкции прохода горизонтального канализационного трубопровода диаметром 110 (160) мм полипропиленовых труб сквозь стены помещений здания с использованием противопожарной муфты «ОГРАКС-ПМ»:

1 - стена; 2 - канализационный трубопровод из полипропиленовых труб; 3 - рулонный гидроизоляционный материал; 4 - заделка проема; 5 - противопожарные муфты «ОГРАКС-ПМ»; 6 - разогнутые ушки крепления муфты
