Государственное санитарно-эпидемиологическое нормирование
Российской Федерации

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Определение остаточных количеств пестицидов
в пищевых продуктах, сельскохозяйственном
сырье и объектах окружающей среды

Сборник методических указаний
МУК 4.1.3182 - 4.1.3189-14

Москва 2015

1. Разработаны сотрудниками ГНУ «Всероссийский НИИ защиты растений» Россельхозакадемии.

2. Рекомендованы к утверждению Комиссией по государственному санитарно-эпидемиологическому нормированию Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека (протокол от 26.06.2014 № 1).

3. Утверждены Руководителем Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека, Главным государственным санитарным врачом Российской Федерации А.Ю. Поповой 24 июля 2014 г.

4. Введены впервые.

СОДЕРЖАНИЕ

1. Погрешность измерений. 2

2. Метод измерений. 3

3. Средства измерений, реактивы, вспомогательные устройства и материалы.. 3

4. Требования безопасности. 4

5. Требования к квалификации операторов. 4

6. Условия измерений. 5

7. Подготовка к определению.. 5

8. Отбор проб и хранение. 6

9. Проведение определения. 6

10. Обработка результатов анализа. 7

11. Проверка приемлемости результатов параллельных определений. 7

12. Оформление результатов. 8

13. Контроль качества результатов измерений. 8





УТВЕРЖДАЮ

Руководитель Федеральной службы
по надзору в сфере защиты прав
потребителей и благополучия человека,
Главный государственный санитарный
врач Российской Федерации

_______________________А.Ю. Попова

24 июля 2014 г.

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Определение остаточных количеств диметоморфа
в салате методом высокоэффективной жидкостной
хроматографии

Методические указания
МУК 4.1.3186-14

Свидетельство о метрологической аттестации № 01.5.04.163/01.00043/2014.

Настоящие методические указания устанавливают порядок применения метода высокоэффективной жидкостной хроматографии для определения массовой концентрации диметоморфа в салате в диапазоне концентраций 0,1 - 1,0 мг/кг.

Методические указания носят рекомендательный характер.

Название действующего вещества по ИСО: диметоморф.

Название действующего вещества по ИЮПАК: (E,Z)-4-[3-(4-xлopo-фенил)-3-(3,4-диметоксифенил)акрилоил]морфолин.

(E,Z)-4-[3-(4-хлорофенил)-3-(3,4-диметоксифенил)-1-оксо-2-пропенил]морфолин (CAS).

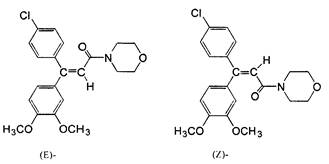

Структурная формула:

Эмпирическая формула: C21H22ClNO4.

Молекулярная масса: 387,9.

Смесь изомеров представляет собой бесцветные кристаллы с температурой плавления 125,2 - 149,2 °С. (Е)-изомер имеет температуру плавления 136,8 - 138,3 °С, давление пара 9,7×10 4 мПа (25 °С). (Z)-изомер имеет температуру плавления 166,3 - 168,5 °С, давление пара 1,0×10 3 мПа (25 °С).

Коэффициент распределения в системе н-октанол-вода KowlgP = 2.63 для (Е)-изомера; 2,73 для (Z)-изомepa (20 °С). Растворимость в воде 81,1 (pH 5), 49,2 (pH 7), 41,8 (pH 9) (мг/дм3, 20 °С).

Растворимость в органических растворителях (мг/дм3, 20 °С): н-гексан - 0,11; толуол - 49,5; дихлорметан - 461; метанол - 39; ацетон - 100; этилацетат - 48,3.

Гидролитически и термически стабилен в нормальных условиях. (Е)- и (Z)-изомер переходят друг в друга на свету.

Краткая токсикологическая характеристика. LD50 для крыс -3500 - 4300, мышей - 3700 - 5000 мг/кг. Острая кожная активность для крыс LD50 > 5000 мг/кг. Не ирритант для кожи и глаз (кролики). Ингаляционная активность LC50 > 4,2 мг/дм3. LD50 для пчёл > 100 мкг/особь.

Область применения. Локальный системный фунгицид, ингибитор образования клеточной стенки грибного оомицета, ингибитор роста и спороношения грибов.

1. Погрешность измерений

При соблюдении всех регламентированных условий проведения анализа в точном соответствии с данной методикой погрешность (и ее составляющие) результатов измерений при доверительной вероятности Р = 0,95 не превышает значений, приведенных в табл. 1 для соответствующих диапазонов концентраций.

Таблица 1

Метрологические параметры

Объект анализа

Диапазон определяемых концентраций, мг/кг (мг/дм3)

Показатель повторяемости (относительное среднеквадратическое отклонение повторяемости), σr, %

Показатель внутрилабораторной прецизионности, σRл, %

Показатель воспроизводимости,

σR, %

Показатель точности* (границы относительной погрешности), ±δ, %

Салат

0,1 - 1,0

1

9

12

23

*Соответствует расширенной неопределенности Uотн. при коэффициенте охвата k = 2

Таблица 2

Полнота извлечения диметоморфа, стандартное отклонение,
доверительный интервал среднего результата для n = 20, Р = 0,95

Анализируемый объект

Предел обнаружения, мг/кг (мг/дм3)

Диапазон определяемых концентраций, мг/кг (мг/дм3)

Полнота извлечения, %

Стандартное отклонение, S

Доверительный интервал среднего результата, ± %

Салат

0,1

0,1 - 1,0

93,6

3,69

5,17

2. Метод измерений

Методика основана на определении диметоморфа методом высокоэффективной жидкостной хроматографии (ВЭЖХ) с использованием ультрафиолетового детектора (УФ) после его извлечения из образцов ацетонитрилом и последующей очистки методом твердофазной экстракции (ТФЭ).

Идентификация диметоморфа проводится по времени удерживания, количественное определение - методом абсолютной калибровки.

Избирательность метода обеспечивается сочетанием условий подготовки проб и хроматографирования.

3. Средства измерений, реактивы, вспомогательные
устройства и материалы

3.1. Средства измерений

Жидкостный хроматограф с быстросканирующим УФ-детектором, снабженный дегазатором, автоматическим пробоотборником и термостатом колонки



Весы аналитические с пределом взвешивания до 210 г и пределом допустимой погрешности 0,2 мг

ГОСТ 24104-01

Весы технические с пределом взвешивания до 400 г и допустимой погрешностью 0,1 г

ГОСТ 24104-01

Колбы мерные на 10, 100 и 250 см3

ГОСТ 23932-90

Микродозаторы одноканальные переменного объема от 200 до 1000 мм3 и от 1 до 5 см3



Цилиндры мерные на 50 и 100 см3

ГОСТ 23932-90

Примечание. Допускается использование средств измерения с аналогичными или лучшими характеристиками.

3.2. Реактивы

Диметоморф - аналитический стандарт с содержанием основного вещества 99,0 %

ТУ 6-09-3513-86

Ацетон, осч

ТУ 2634-002-04715285-12

Ацетонитрил для ВЭЖХ



Вода для лабораторного анализа (бидистиллированная, деионизованная)

ГОСТ Р 52501-05

н-Гексан, хч

ТУ 6-09-3375-78

Кислота ортофосфорная, хч

ГОСТ 6552-80

Магний серно-кислый семиводный, хч

ГОСТ 4523-77

Натрий серно-кислый безводный, хч

ГОСТ 4166-76

Натрий хлористый, чда

ГОСТ 4233-77

Смесь № 1: гексан-ацетон в соотношении 9:1 по объему



Смесь № 2: гексан-ацетон в соотношении 4:1 по объему



Подвижная фаза для ВЭЖХ: смесь ацетонитрила и 0,005 М ортофосфорной кислоты в соотношении 35:65



Примечание. Допускается использование реактивов с более высокой квалификацией, не требующих дополнительной очистки растворителей.

3.3. Вспомогательные устройства и материалы

Аналитическая колонка, заполненная сорбентом с привитыми монофункциональными полярными группами С18 (100×2,1) мм, 1,7 мкм



Колбы круглодонные на шлифе вместимостью 10, 25, 100 см3

ГОСТ 9737-93

Патроны для ТФЭ на основе силикагеля с привитыми аминогруппами

ТУ 4215-002-05451931-94

Пробирки полипропиленовые центрифужные с крышками объемом 50 см3



Ротационный вакуумный испаритель с мембранным насосом, обеспечивающим вакуум до 10 мбар



Стаканы химические вместимостью 150 см3

ГОСТ 25336-82

Фильтры бумажные быстрой фильтрации

ТУ 6.091678-86

Центрифуга с максимальной рабочей частотой вращения 4000 об./мин



Устройство перемешивающее (50 - 200 колебаний в мин)

ТУ 4389-007-44330709-11

Примечание. Допускается применение оборудования с аналогичными или лучшими техническими характеристиками.

4. Требования безопасности

4.1. При выполнении измерений необходимо соблюдать требования техники безопасности при работе с химическими реактивами по ГОСТ 12.1.007-76, требования по электробезопасности при работе с электроустановками по ГОСТ 12.1.019-09, а также требования, изложенные в технической документации на жидкостный хроматограф.

4.2. Помещение лаборатории должно быть оборудовано приточно-вытяжной вентиляцией, соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83. Содержание вредных веществ в воздухе не должно превышать ПДК (ОБУВ), установленных ГН 2.2.5.1313-03 и 2.2.5.2308-07.

Организация обучения работников безопасности труда - по ГОСТ 12.0.004-90.

5. Требования к квалификации операторов

Измерения в соответствии с настоящей методикой может выполнять специалист-химик, имеющий опыт работы методом высокоэффективной жидкостной хроматографии, ознакомленный с руководством по эксплуатации хроматографа, освоивший данную методику и подтвердивший экспериментально соответствие получаемых результатов нормативам контроля погрешности измерений по п. 13.

6. Условия измерений

При выполнении измерений выполняют следующие условия:

- процессы приготовления растворов и подготовки проб к анализу проводят при температуре воздуха (20 ± 5) °С и относительной влажности не более 80 %;

- выполнение измерений на жидкостном хроматографе проводят в условиях, рекомендованных технической документацией к прибору.

7. Подготовка к определению

7.1. Кондиционирование колонки

Перед началом анализа колонку кондиционируют в потоке подвижной фазы (0,1 - 0,2 см3/мин) до стабилизации нулевой линии.

7.2. Кондиционирование патрона для ТФЭ

Патроны для ТФЭ на основе силикагеля с привитыми аминогруппами (0,4 г) промывают 2 см3 смеси № 2, затем 3 см3 смеси № 1.

7.3. Приготовление растворов

7.3.1. Раствор ортофосфорной кислоты 0,005 М. В мерную колбу объемом 1 дм3 помещают (0,5 ± 0,01) г 98 %-й ортофосфорной кислоты, растворяют в бидистиллированной воде и доводят объем до метки.

7.3.2. Для приготовления подвижной фазы смешивают ацетонитрил с 0,005 М раствором ортофосфорной кислоты в соотношении 35:65 по объёму, используя мерные цилиндры.

7.4. Приготовление основного и градуировочных растворов

7.4.1. Основной раствор с концентрацией 0,5 мг/см3. Точную навеску диметоморфа (50 ± 0,5) мг помещают в мерную колбу вместимостью 100 см3, растворяют в ацетонитриле и доводят объем до метки ацетонитрилом.

7.4.2. Приготовление градуировочных растворов

Градуировочные растворы с концентрациями диметоморфа 0,05; 0,1; 0,2; 0,5 и 1,0 мкг/см3 готовят методом последовательного разбавления по объему, используя раствор подвижной фазы (смесь ацетонитрила и 0,005 М ортофосфорной кислоты в соотношении 35:65).

7.4.2.1. Раствор № 1 с концентрацией 1,0 мкг/см3. В мерную колбу вместимостью 100 см3 вносят 0,2 см3 основного раствора и доводят до метки подвижной фазой.

7.4.2.2. Раствор № 2 с концентрацией 0,5 мкг/см3. В мерную колбу вместимостью 10 см3 помещают 5,0 см3 раствора № 1 и доводят объем до метки подвижной фазой.

7.4.2.3. Раствор № 3 с концентрацией 0,2 мкг/см3. В мерную колбу вместимостью 10 см3 помещают 2 см3 раствора № 1 и доводят объем до метки подвижной фазой.

7.4.2.4. Раствор № 4 с концентрацией 0,1 мкг/см3. В мерную колбу вместимостью 10 см3 помещают 1 см3 раствора № 1 и доводят объем до метки подвижной фазой.

7.4.2.5. Раствор № 5 с концентрацией 0,05 мкг/см3. В мерную колбу вместимостью 10 см3 помещают 0,5 см3 раствора № 1 и доводят объем до метки подвижной фазой.

Основной раствор можно хранить в холодильнике при температуре 0 - 4 °С в течение 1 месяца, градуировочные растворы - в течение недели.

При изучении полноты определения диметоморфа в салате используют ацетонитрильные растворы вещества, приготовленные из основного раствора методом последовательного разбавления по объему ацетонитрилом.

7.5. Построение градуировочного графика

Для установления градуировочной характеристики (площадь пика - концентрация диметоморфа в растворе) в хроматограф вводят по 10 мм3 градуировочных растворов (не менее 3 параллельных измерений для каждой концентрации, не менее 4 точек по диапазону измеряемых концентраций). Затем измеряют площади пиков и строят график зависимости среднего значения площади пика от концентрации диметоморфа в градуировочном растворе.

Методом наименьших квадратов рассчитывают градуировочный коэффициент (K) в уравнении линейной регрессии:

С = KS, где

S - площадь пика градуировочного раствора.

Градуировку признают удовлетворительной, если значение коэффициента линейной корреляции оказывается не ниже 0,99.

Градуировочную характеристику необходимо проверять при замене реактивов, хроматографической колонки или элементов хроматографической системы, а также при отрицательном результате контроля градуировочного коэффициента.

Градуировочную зависимость признают стабильной при выполнении следующего условия:

С - аттестованное значение массовой концентрации диметоморфа в градуировочном растворе;

СK - результат контрольного измерения массовой концентрации диметоморфа в градуировочном растворе;

λконтр. - норматив контроля градуировочного коэффициента, % (λконтр. = 10 % при Р = 0,95).

7.6. Проверка хроматографического поведения диметоморфа
на патроне для ТФЭ

В круглодонную колбу емкостью 10 см3 отбирают 1 см3 стандартного раствора диметоморфа с концентрацией 1 мкг/см3. Отдувают растворитель током воздуха. Остаток растворяют в 1 см3 смеси № 1 и переносят на подготовленный патрон (п. 7.2). Колбу обмывают 1 см3 смеси № 1 и смыв тоже переносят на патрон. Промывают патрон 3 см3 смеси № 1, элюат отбрасывают. Затем элюируют диметоморф смесью № 2 со скоростью 1 - 2 капли в секунду. Отбирают фракции по 2 см3, упаривают досуха, растворяют в 1 см3 подвижной фазы (ацетонитрил - 0,005 М ортофосфорная кислота, 35:65) и анализируют по п. 9.3.

Фракции, содержащие диметоморф, объединяют и вновь анализируют.

Устанавливают уровень вещества в элюате, определяют полноту смывания с патрона и необходимый для очистки объем элюата.

Примечание. Проверку хроматографического поведения диметоморфа следует проводить обязательно, поскольку профиль вымывания может изменяться при использовании новой партии патронов и растворителей.

8. Отбор проб и хранение

Отбор проб производится в соответствии с «Унифицированными правилами отбора проб сельскохозяйственной продукции, продуктов питания и объектов окружающей среды для определения микроколичеств пестицидов» (от 21.08.79 № 2051-79). Для длительного хранения пробы салата помещают в морозильную камеру с температурой -18 °С в герметичной полиэтиленовой упаковке.

9. Проведение определения

9.1. Экстракция диметоморфа из салата

Навеску измельченного салата 10 г помещают в полипропиленовую центрифужную пробирку вместимостью 50 см3, последовательно добавляют 10 см3 ацетонитрила, 8 г семиводного магния серно-кислого и 1 г хлористого натрия. Пробирку плотно закрывают и помещают в перемешивающее устройство на 10 мин, затем центрифугируют в течение 5 мин при скорости 4000 об./мин. От верхнего ацетонитрильного слоя отбирают аликвоту 5 см3, переносят в круглодонную колбу вместимостью 25 см3. Растворитель упаривают на ротационном вакуумном испарителе при температуре бани не выше 40 °С. Сухой остаток подвергают очистке по п. 9.2.

9.2. Очистка на патроне для ТФЭ

Сухой остаток, полученный по п. 9.1, растворяют в 1 см3 смеси № 1, наносят на предварительно кондиционированный патрон (п. 7.2), колбу ополаскивают 1 см3 смеси № 1 и также наносят на патрон. Патрон промывают 3 см3 смеси № 1, элюат отбрасывают. Диметоморф элюируют 5 см3 смеси № 2, элюат собирают, упаривают досуха на ротационном вакуумном испарителе, остаток растворяют в 10 см3 подвижной фазы и 10 мм3 вводят в хроматограф.

9.3. Условия хроматографирования

Ультраэффективный жидкостный хроматограф с быстросканирующим УФ-детектором, снабженный дегазатором, автоматическим пробоотборником и термостатом колонки. Аналитическая колонка, заполненная сорбентом с привитыми полярными группами С18 (2,1×100) мм, 1,7 мкм. Температура колонки: (30 ± 1) °С. Подвижная фаза: смесь ацетонитрила и 0,005 М ортофосфорной кислоты в соотношении 35:65. Скорость потока элюента: 0,2 см3/мин. Рабочая длина волны УФ-детектора: 245 нм. Объем вводимой пробы: 10 мм3.

Время удерживания Е-диметоморфа (11,1 ± 0,1) мин, Z-диметоморфа (13,2 ± 0,1) мин.

10. Обработка результатов анализа

Количественное определение проводят методом абсолютной калибровки. Содержание диметоморфа в пробе (X, мг/кг) вычисляют по формуле:

(S1 + S2) - сумма площадей пиков диметоморфа в анализируемой пробе, мм2 (AU);

K - градуировочный коэффициент, найденный на стадии построения соответствующей градуировочной зависимости;

V - объём пробы, подготовленной для хроматографического анализа, см3;

Р - навеска анализируемого образца, г;

f - полнота извлечения диметоморфа, приведенная в табл. 2, %.

Содержание остаточных количеств диметоморфа в образце вычисляют как среднее из двух параллельных определений.

Образцы, дающие пики большие, чем стандартный раствор диметоморфа с концентрацией 1,0 мкг/см3, разбавляют подвижной фазой для ВЭЖХ.

11. Проверка приемлемости результатов
параллельных определений

За результат анализа принимают среднее арифметическое результатов двух параллельных определений, расхождение между которыми не превышает предела повторяемости:

(1)

X1, Х2 - результаты параллельных определений, мг/кг;

r - значение предела повторяемости (r = 2,8σr).

При невыполнении условия (1) выясняют причины превышения предела повторяемости, устраняют их и вновь выполняют анализ.

12. Оформление результатов

Результат анализа представляют в виде:

( ± А) мг/кг при вероятности Р = 0,95, где

 - среднее арифметическое результатов определений, признанных приемлемыми, мг/кг;

Δ - граница абсолютной погрешности, мг/кг:

δ - граница относительной погрешности методики (показатель точности в соответствии с диапазоном концентраций), %.

В случае если содержание компонента меньше нижней границы диапазона определяемых концентраций, результат анализа представляют в виде:

«содержание вещества в пробе менее нижней границы определения» (например: менее 0,1 мг/кг*, где * - 0,1 мг/кг - предел определения диметоморфа в салате).

13. Контроль качества результатов измерений

Оперативный контроль погрешности и воспроизводимости измерений осуществляется в соответствии с ГОСТ Р ИСО 5725-1-6-02 «Точность (правильность и прецизионность) методов и результатов измерений».

13.1. Стабильность результатов измерений контролируют перед проведением измерений, анализируя один из градуировочных растворов.

13.2. Плановый внутрилабораторный оперативный контроль процедуры выполнения анализа проводится с применением метода добавок.

Величина добавки С𝜕 должна удовлетворять условию:

С𝜕 = Δл, Х + Δл, Хˊ, где

± Δл, Х (±Δл, Хˊ) - характеристика погрешности (абсолютная погрешность) результатов анализа, соответствующая содержанию компонента в испытуемом образце (расчетному значению содержания компонента в образце с добавкой соответственно), мг/кг;

при этом:

Δл = ±0,84Δ, где

Δ - граница абсолютной погрешности, мг/кг:

δ - граница относительной погрешности методики (показатель точности в соответствии с диапазоном концентраций), %.

Результат контроля процедуры Kk рассчитывают по формуле:

Kk = Хˊ - Х - С𝜕, где

Xˊ, X, С𝜕 - среднее арифметическое результатов параллельных определений (признанных приемлемыми по п. 11) содержания компонента в образце с добавкой, испытуемом образце, концентрация добавки соответственно, мг/кг.

Норматив контроля K рассчитывают по формуле:

Проводят сопоставление результата контроля процедуры (Kk) с нормативом контроля (K).

Если результат контроля процедуры удовлетворяет условию

процедуру анализа признают удовлетворительной.

При невыполнении условия (2) процедуру контроля повторяют. При повторном невыполнении условия (2) выясняют причины, приводящие к неудовлетворительным результатам, и принимают меры по их устранению.

13.3. Проверка приемлемости результатов измерений, полученных в условиях воспроизводимости.

Расхождение между результатами измерений, выполненных в двух разных лабораториях, не должно превышать предела воспроизводимости (R):

(3)

X1, Х2 - результаты измерений в двух разных лабораториях, мг/кг;

R - предел воспроизводимости (в соответствии с диапазоном концентраций), %.

Разработаны сотрудниками «Всероссийского НИИ защиты растений», С.-Петербург (Долженко В.И., Цибульская И.А., Черменская Т.Д., Комарова А.С.).



© 2013 Ёшкин Кот :-)
