ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ДЛИНОМЕР ВЕРТИКАЛЬНЫЙ ИЗВ-29

МЕТОДИКА ПОВЕРКИ

МИ 836-85

Ленинград

1987

РАЗРАБОТАНЫ трижды ордена Ленина Ленинградским оптико-механическим объединением имени В.И. Ленина.

ИСПОЛНИТЕЛИ начальник лаборатории С.Д. Голод, ст. инженер Л.Д. Филатова.

УТВЕРЖДЕНЫ НПО «ВНИИМ имени Д.И. Менделеева».

СОДЕРЖАНИЕ

Настоящие методические указания распространяются на длиномеры вертикальные ИЗВ-29 и устанавливают методы и средства их первичной и периодической поверки.

1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в таблице.

Наименование операции



Средства поверки и их нормативно-технические характеристики

Обязательность проведения операции

при выпуске из производства

при ремонте

при эксплуатации

Внешний осмотр

4.1



Да

Да

Да

Опробование

4.2



Да

Да

Да

Определение метрологических параметров

4.3









Определение отклонения от параллельности перемещения пиноли относительно направляющих колонки

4.3.1

Угольник типа УШ-0-160

ГОСТ 3749-77, рычажно-зубчатая головка с ценой деления 0,004 мм ГОСТ 18833-73, держатель для крепления рычажно-зубчатой головки ГОСТ 8114-74 (справочное приложение п. 2)

Да

Да

Нет

Определение углов поворота пиноли вокруг каждой из двух взаимно перпендикулярных к линии измерении осей

4.3.2

Автоколлиматор с пределом измерения не менее 1ʹ и ценой деления шкалы 1ʹʹ; прямоугольная призма (см. справочное приложение 1); наконечник НГП-15 кл. 1 ГОСТ 11007-66; плита под автоколлиматор (см. справочное приложение 2

Да

Да

Нет

Определение отклонения от параллельности оси измерительного штифта и направления перемещения пиноли

4.3.3

Рычажно-зубчатая головка с ценой делении 0,001 мм ГОСТ 18833-73; штатив с магнитным основанном ГОСТ 10197-70

Да

Да

Нет

Определение времени опускания пиноли

4.3.4

Секундомер СДСпр - 1 2-010 ГОСТ 5072-79

Да

Да

Нет

Проверка измерительных наконечников

4.3.5

По ГОСТ 11007-66

Да

Нет

Да

Определение измерительного усилия

4.3.6

Приспособление для определения усилия на сжатие (справочное приложение 3)

Да

Да

Нет

Определение измерения показании длиномера при действии на измерительный наконечник усилия 2,0 Н в направлении, перпендикулярном к оси наконечника

4.3.7

Граммометр с ценой деления не более 0,5 Н, пределом измерения не менее 3,0 Н. Приспособление (справочное приложение 4)

Да

Да

Да

Определение размаха показаний длиномера

4.3.8

Приспособление (справочное приложение 4)

Да

Да

Да

Определение пределов основной погрешности длиномера

4.3.9

Концевые меры длин 4-го разряда размером 20, 50, 70, 100 мм ГОСТ 8166-75

Приспособление (справочное приложение 4)

Да

Да

Да

Примечание. Все операции проводятся на приборе типа УИМ или ДИП.

Разрешается применять другие отдельные, вновь разработанные или находящиеся в применении средства поверки, прошедшие метрологическую аттестацию в органах государственной метрологической службы и удовлетворяющие по точности требованиям методических указаний.

Приспособления, чертежи которых приведены в приложениях 1 - 4 к настоящим методическим указаниям, поставляются предприятием-изготовителем (ЛОМО) по отдельному заказу.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены следующие требования безопасности:

прибор должен быть заземлен; работать на приборе без заземления запрещается;

к работе с длиномером допускаются лица, имеющие по электробезопасности квалификационную группу не ниже III;

отсоединение и присоединение кабелей производите только при отсутствии питающих напряжений.

3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

3.1. При проведении поверки должны соблюдаться следующие условия: температура воздуха в рабочем пространстве - от 18 до 22 °С; относительная влажность воздуха - от 45 до 80 %; частота возмущающих гармонических вибраций, действующих на прибор, не должна превышать 30 Гц, амплитуда скорости колебаний не должна превышать 0,06 мм/с.

3.2. Перед поверкой установите длиномер на прибор типа УИМ пли ДИП, произведите кабельные соединения, подключение к сети и заземление согласно техническому описанию и инструкции по эксплуатации длиномера.

Длиномер и средства поверки должны быть выдержаны на приборе не менее 1 часа.

4. ПРОВЕДЕНИЕ ПОВЕРКИ

4.1. Внешний осмотр

При внешнем осмотре должно быть установлено соответствие длиномера следующим требованиям:

комплект длиномера должен соответствовать указанному в паспорте;

на наружных поверхностях длиномера не должно быть следов коррозии, механических повреждении, влияющих на эксплуатационные средства длиномера.

4.2. Опробование

При опробовании должно быть установлено соответствие длиномера следующим требованиям: длиномер должен плавно перемещаться по направляющим колонки прибора типа УИМ или ДИП и надежно закрепляться в любом положении; зажимное устройство должно надежно кренить пиноль.

4.3. Определение метрологических параметров

4.3.1. Определение отклонения от параллельности перемещения пиноли относительно направляющих колонки производите с помощью рычажно-зубчатой головки, закрепленной в держателе на штифте пиноли, и угольника, устанавливаемого на опорной плоскости каретки продольного перемещения прибора типа УИМ или ДИП, следующим образом:

Установите пиноль в верхнее положение.

Приведите наконечник рычажно-зубчатой головки в контакт с вертикальным ребром угольника; при перемещении длиномера по колонке на длину (100 ± 2) мм снимите показания по шкале рычажно-зубчатой головки в нижнем а1 и верхнем а2 положениях длиномера и вычислите разность (А1 = а1 - а2) между ними.

Закрепите длиномер в верхнем положении на колонке, опустите пиноль, не изменяя положения длиномера на колонке; снимите показания по шкале рычажно-зубчатой головки в верхнем в2 и нижнем в1 положениях пиноли; вычислите разность (А2 = в1 - в2) показаний шкалы головки при этих положениях пиноли.

Вычислите алгебраическую разность между значениями, полученными при перемещении длиномера по колонке пиноли (А1 - А2). Разность не должна быть более 0,015 мм на длине 100 мм, т.е. 30ʹʹ.

4.3.2. Определение углов поворота пиноли при ее перемещении производите с помощью автоколлиматора, прямоугольной призмы и наконечника следующим образом:

Укрепите наконечник на штифте пиноли на предметном столе прибора типа УИМ пли ДИП установите призму; автоколлиматор установите на опорной плоскости каретки продольного перемещения на плите так, чтобы его ось была параллельна координате X и через призму наблюдалось автоколлимационное изображение от наконечника.

Снимите отсчеты по шкале автоколлиматора в горизонтальном п вертикальном направлениях при крайнем верхнем положении пиноли; перемещая пиноль, наблюдайте по автоколлиматору за отклонением автоколлимационного изображения от первоначального положения и снимите отсчет при максимальном отклонении в горизонтальном и вертикальном направлениях; абсолютное значение разности отсчетов по каждому направлению не должно превышать 30ʹʹ.

4.3.3. Определение отклонения от параллельности оси измерительного штифта и направления перемещения пиноли производите с помощью рычажно-зубчатой головки, закрепленной в штативе с магнитным основанием, в двух взаимно перпендикулярных направлениях следующим образом:

Установите штатив на опорной плоскости каретки продольного перемещения и приведите измерительный наконечник головки в контакт с образующей штифта в нижней его части. Снимите отсчет по шкале рычажно-зубчатой головки.

Опустите пиноль на 10 мм и снимите второй отсчет. Вычислите разность Δ1 между первым и вторым отсчетами.

Установите штатив с рычажно-зубчатой головкой с противоположной стороны измерительного штифта. Повторите предыдущие операции и вычислите разность Δ2.

Вычислите отклонение от параллельности по формуле

(1)

Отклонение не должно превышать 0,006 мм.

4.3.4. Определение времени опускания пиноли производите с помощью секундомера следующим образом: установите длиномер в верхнее положение, отпустите стопорный винт и поднимите пиноль в верхнее положение, после чего отпустите пиноль и по секундомеру определите время- опускания пиноли. Время опускания должно быть не менее 8 с и не более 20 с.

4.3.5. Соответствие измерительных наконечников 1-го класса точности проверяйте методами, указанными в ГОСТ 11007-66.

4.3.6. Определение измерительного усилия производите при помощи приспособления для проверки измерительного усилия п плоского измерительного наконечника НГП-8 из комплекта длиномера следующим образом: установите приспособление на столе прибора по линии измерения; опустите пиноль до контакта наконечника с приспособлением; отметьте показание динамометра, которое и дает значение измерительного усилия; такую проверку произведите в нескольких точках диапазона перемещения пиноли.

Измерительное усилие не должно превышать (2,0 ± 0,5) Н.

4.3.7. Определение изменений показаний длиномера при действии на измерительный наконечник усилия (2,0 ± 0,5) Н в направлении, перпендикулярном к оси стержня, производите при помощи граммометра следующим образом:

Установите сферический наконечник НГС-20а на длиномер. На опорной плоскости каретки продольного перемещения прибора типа УИМ или ДИП установите приспособление.

Приведите в контакт сферический наконечник длиномера с серединой выступающего среднего ребра приспособления.

Установите нулевой отсчет на табло длиномера. Нажмите крючком граммометра на измерительный наконечник последовательно с четырех сторон п отпустите его. При этом наблюдайте за изменением показаний по индикационному табло. Наибольший отсчет не должен превышать 0,5 мкм.

4.3.8. Определение размаха показаний длиномера производите с помощью приспособления, установленного на опорной плоскости каретки продольного перемещения прибора типа УИМ или ДИП.

Произведите многократное (не менее 10 раз) контактирование сферического измерительного наконечника с выступающим ребром приспособления и каждый раз снимайте отсчет по табло длиномера. Вычислите разность между наибольшим и наименьшим отсчетами, которая не должна превышать 1,0 мкм.

4.3.9. Определение пределов основной допускаемой погрешности производите измерением плоскопараллельных концевых мер длины 4-го разряда длиной 20, 50, 70 и 100 мм. При поверке применяйте сферический наконечник. Опустите пиноль до контакта наконечника с серединой выступающего ребра приспособления и установите пулевое показание по табло длиномера. Трехкратным арретированием убедитесь в постоянстве нулевого показания Онач. Затем, подняв пиноль, установите концевую меру, соответствующую проверяемому участку, на приспособлении таким образом, чтобы ее середина совпала примерно с серединой выступающего среднего ребра, после чего опустите пиноль до контакта наконечника длиномера с плоскостью концевой меры.

После трехкратного арретирования вычислите среднее арифметическое значение (А) из трех отсчетов, снятых с табло длиномера при арретировании. Снимите концевую меру и вновь трехкратным арретировании проверьте нулевое показание с целью определении его постоянства.

Измерение следует считать удовлетворительным, если отклонение от нулевого положения не превышает ±0,5 мкм. В противном случае измерения повторите.

Подобным образом произведите поверку всех участков.

Основную допускаемую погрешность на проверяемом участке определите по формуле

Δ = (А - Оср) - L,

(2)

где Оср - среднее арифметическое значение показаний, соответствующих двум (начальной и конечной) установкам пулевого положения, мм;

L - действительное значение длины (из свидетельства о поверке) концевой меры, применяемой при поверке измерительного участка длиномера, мм.

Основная допускаемая погрешность длиномера не должна превышать ±1,2; ±1,4; ±1,6; ±1,8 мкм на соответствующих поверяемых участках.

Вычислите разность между полученными наибольшим и наименьшим значениями погрешности и убедитесь, что она не превышает допустимого значения для соответствующего интервала.

5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

5.1. При выпуске из производства длиномеров результаты их поверки вносят в паспорт.

5.2. При периодической поверке и при поверке после ремонта на длиномеры, признанные годными, выдается свидетельство установленной формы.

5.3. Результаты ведомственной поверки оформляются в порядке, установленном ведомственной метрологической службой.

5.4. Длиномеры, не удовлетворяющие требованиям настоящих методических указаний, к применению не допускаются и на них выдается извещение о непригодности с указанием причин.

Приложение 1
Справочное

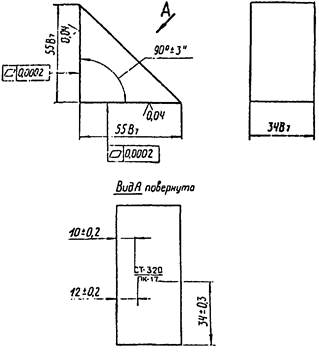

Призма прямоугольная

Приложение 2
Справочное

Плита

Приложение 3
Справочное

Приспособление для определения усилий на сжатие

1 - площадка; 2 - цилиндр; 3 - гайка; 4 - штифт; 5 - пружина; 6 - корпус;
7 - крышка; 8 - винт; 9 - штифт; 10 - основание

Приложение 4
Справочное

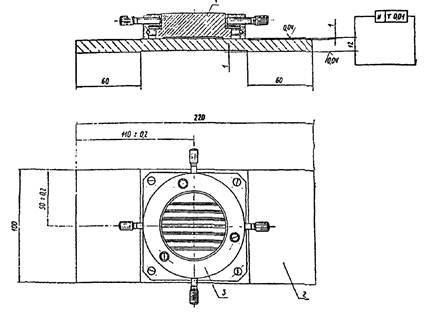

Приспособление

1 - стол; 2 - планка; 3 - прижим
