ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
НПО "ВНИИМ им. Д.И. МЕНДЕЛЕЕВА"

МЕТОДИКА
МЕТРОЛОГИЧЕСКОЙ АТТЕСТАЦИИ ДЕЛИТЕЛЕЙ
НАПРЯЖЕНИЯ ДНВ-5 И ДНВ-6 В КАЧЕСТВЕ ОБРАЗЦОВЫХ
СРЕДСТВ ИЗМЕРЕНИЙ 2-ГО РАЗРЯДА

МИ 210-80

РАЗРАБОТАНА научно-производственным объединением "ВНИИМ им. Д.И. Менделеева"

Генеральный директор Ю.В. Тарбеев

Руководитель темы А.М. Федоров

Исполнитель В.А. Щеглов

ПОДГОТОВЛЕНА К УТВЕРЖДЕНИЮ Лабораторией законодательной метрологии

Руководитель лаборатории М.Н. Селиванов

Исполнитель С.Б. Рабинов

УТВЕРЖДЕНА научно-техническим советом НПО "ВНИИМ им. Д.И. Менделеева" 22 июня 1979 г. (протокол № 14)

Настоящая методика распространяется на делители напряжения (далее - делитель) типов ДНВ-5 и ДНВ-6, выпускаемые в соответствии с техническими условиями 10070 ТУ в составе установки УПВ-1000-5 для поверки электронных вольтметров, и устанавливает методы и средства их метрологической аттестации (в дальнейшем - аттестации) в качестве образцовых средств измерений 2-го разряда по ГОСТ 8.075-73.

1. ОПЕРАЦИИ ПРИ АТТЕСТАЦИИ

1.1. При аттестации выполняют следующие операции:

внешний осмотр (п. 4.1);

определение коэффициента деления постоянного напряжения (п. 4.2);

определение коэффициента деления переменного напряжения (п. 4.3).

2. СРЕДСТВА, ПРИМЕНЯЕМЫЕ ПРИ АТТЕСТАЦИИ

2.1. При проведении аттестации применяют следующие образцовые средства измерений.

2.1.1. Образцовый измеритель отношения напряжений с диапазоном измерений 0 - 80 дБ, диапазоном частот 200 - 1000 МГц и с погрешностью измерений не более ±1 % (например, измерительный приемник ИП-2).

2.1.2. Потенциометр постоянного тока Р-348.

2.2. При проведении аттестации применяют следующие вспомогательные средства.

2.2.1. Измерительный генератор или комплект генераторов с диапазоном частот 200 - 1000 МГц и уровнем выходного напряжения не менее 2 В на нагрузке 50 Ом (например, Г4-119А с диапазоном частот 30 - 200 МГц и Г4-76 с диапазоном частот 400 - 1000 МГц).

2.2.2. Аттенюатор с затуханием порядка 10 дБ (например, из комплекта генератора Г4-76).

2.2.3. Фильтр или набор фильтров с подавлением внешних гармонических составляющих не менее 20 дБ в диапазоне частот 200 - 1000 МГц (например, фильтр резонансный типа - ФР-2 по чертежу 2094, разработанному НПО "ВНИИМ им. Д.И. Менделеева").

2.2.4. Индикатор-вольтметр с пределами измерений 0,3 - 3 В, диапазоном частот 200 - 1000 МГц и с выходом по постоянному току (например, В3-43).

2.2.5. Вспомогательный индикатор-милливольтметр с пределами измерений 10 - 100 мВ, диапазоном частот 200-1000 МГц и с выходом по постоянному току (например, В3-43).

2.2.6. Два вспомогательных делителя напряжения по чертежу 13233, разработанному НПО "ВНИИМ им. Д.И. Менделеева".

2.2.7. Цифровой вольтметр постоянного напряжения с пределами измерений 0,1 - 10 В и погрешностью измерений не более ±0,1 % (например, типа Ф-30).

2.2.8. Источник постоянного тока с напряжением 0,5 - 2 В и с нестабильностью не более 0,01 % за 1 мин при токе нагрузки до 50 мА (например, Б5-43).

2.2.9. Стабилизатор напряжения типа Б2-2.

2.3. При аттестации делителей напряжения могут быть применены и другие средства, удовлетворяющие по техническим характеристикам и точности требованиям методики.

2.4. Применяемые средства должны иметь свидетельства о поверке (аттестации).

3. УСЛОВИЯ АТТЕСТАЦИИ И ПОДГОТОВКА К НЕЙ

3.1. Аттестацию проводят при следующих условиях:

температура окружающего воздуха, °С

20 ± 5;

атмосферное давление, кПа (мм рт. ст.)

100 ± 4 (750 ± 30);

относительная влажность воздуха, %

65 ± 15;

напряжение питания сети переменного тока частотой 50 Гц, В

220 ± 4,4;

отсутствие вибраций и сильных электромагнитных полей, о чем должно свидетельствовать отсутствие колебаний указателей применяемых средств измерений.



3.2. Перед проведением аттестации выполняют следующие подготовительные работы.

3.2.1. Аппаратуру устанавливают так, чтобы она не нагревалась от внешних источников тепла.

3.2.2. Аппаратуру перед включением в сеть заземляют.

3.2.3. Аппаратуру включают в сеть электропитания и прогревают под током в течение одного часа.

4. ПРОВЕДЕНИЕ АТТЕСТАЦИИ

4.1. Внешний осмотр.

4.1.1. Поступившие на аттестацию делители напряжения подвергают внешнему осмотру. При этом наружные поверхности делителей не должны иметь механических повреждений, следов коррозии и других дефектов, влияющих на стабильность коэффициента деления. На соединителях (разъемах) делителей не должно быть заусенцев, зазубрин, помятостей; стопорные винты должны быть полностью завинчены и закрашены, обеспечивая жесткость конструкции делителя.

4.2. Определение коэффициента деления постоянного напряжения.

4.2.1. Аппаратуру соединяют в соответствии со структурной, схемой, приведенной на рис. 1.

4.2.2. Устанавливают напряжение на входе аттестуемого делителя порядка 0,1 - 0,2 В и измеряют напряжения на его входе Uвх и выходе Uвых с помощью потенциометра.

1 - источник постоянного тока; 2 - аттестуемый делитель напряжения; 3 - потенциометр

Рис. 1

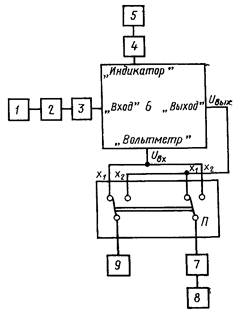

1 - генератор, 2 - аттенюатор на 10 дБ; 3 - фильтр; 4 - индикатор, 5 - цифровой вольтметр,
6 - аттестуемый делитель напряжения, 7 - второй вспомогательный делитель; 8 - измеритель
отношения напряжений; 9 - первый вспомогательный делитель (функциональная связь
между узлами установки условно показана сдвоенным переключателем П)

Рис. 2

4.2.3. Коэффициент деления аттестуемого делителя рассчитывают по формуле

Измерения повторяют по 5 - 10 раз и определяют среднее значение коэффициента деления . Отклонение K от  не должно превышать ±0,1 % от .

4.3. Определение коэффициента деления переменного напряжения.

4.3.1. Коэффициент деления переменного напряжения определяют при частотах 200, 400, 600, 800 и 1000 МГц с помощью установки, структурная схема которой приведена на рис. 2.

Примечание. По договоренности с заказчиком допускается аттестация в ограниченном диапазоне частот.

4.3.2. Перед началом измерений должно быть установлено равенство полных входных сопротивлений первого и второго вспомогательных делителей по методике, приведенной в приложении 1.

4.3.3. Операции производят в следующей последовательности.

4.3.3.1. Устанавливают на генераторе требуемую частоту рабочего диапазона и напряжение порядка 2 В (по измерительному прибору генератора).

4.3.3.2. Настраивают фильтр на частоту генератора.

4.3.3.3. Фиксируют уровень входного напряжения по цифровому вольтметру и в дальнейшем в процессе измерений поддерживают его постоянным путем регулирования выходного напряжения генератора.

4.3.3.4. Измерителем отношения напряжений измеряют отношение напряжений Uвх и Uвых, пользуясь переключателем П (переключая его из положения x1 в положение x2). При этом аттенюатор в измерителе отношения напряжений в процессе измерения должен устанавливаться на отметки от 20 до 70 дБ. Если это условие не выполняется, то необходимо изменить уровень напряжения на выходе генератора, после чего повторить операции, указанные в пп. 4.3.3.2; 4.3.3.3; 4.3.3.4.

4.3.3.5. Измерения на каждой частоте повторяют по 5 - 10 раз. За результат принимают среднее арифметическое значение коэффициента деления на данной частоте.

4.3.4. Погрешность определения коэффициента деления при аттестации делителей напряжения ДНВ-5 и ДНВ-6 не превышает:

на постоянном токе ±0,2 %;

на переменном токе ±1 %.

4.3.5. При повторной аттестации делитель признается годным к применению, если выполняется условие:

для ДНВ-5

для ДНВ-6

где  и  - значения коэффициента деления на высшей частоте по данным настоящей и предыдущей аттестации соответственно.

5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ АТТЕСТАЦИИ

5.1. На делитель напряжения, аттестованный в соответствии с настоящей методикой, выдают свидетельство о метрологической аттестации по форме, приведенной в приложении 2, со сроком действия один год.

5.2. Если делитель напряжения подвергали аттестации в ограниченном диапазоне частот, то об этом делают соответствующую запись в свидетельстве.

5.3. В случае аттестации делителя напряжения после его разборки срок действия свидетельства устанавливают в 6 месяцев.

5.4. При отрицательных результатах аттестации выдают извещение о непригодности с указанием причин.

ПРИЛОЖЕНИЕ 1

МЕТОДИКА УСТАНОВЛЕНИЯ РАВЕНСТВА ПОЛНЫХ ВХОДНЫХ СОПРОТИВЛЕНИЙ ПЕРВОГО И ВТОРОГО ВСПОМОГАТЕЛЬНЫХ ДЕЛИТЕЛЕЙ

1. Равенство полных входных сопротивлений первого и второго вспомогательных делителей устанавливают с помощью установки, структурная схема которой приведена на рис. 3.

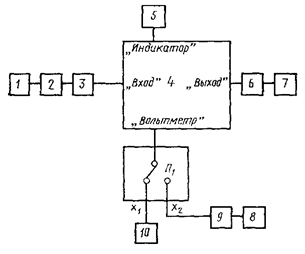

1 - генератор, 2 - аттенюатор на 10 д, 3 - фильтр, 4 - аттестуемый делитель напряжения,
5 - индикатор, 6 - вспомогательный индикатор, 7 - цифровой вольтметр, 8 - измеритель
отношения напряжений, 9 - второй вспомогательный делитель, 10 - первый вспомогательный
делитель (Функциональная связь между углами установки показана переключателем П)

Рис. 3

2. Операции производят в следующей последовательности.

2.1. На генераторе устанавливают частоту 1000 МГц и напряжение 2 В (по измерительному прибору генератора)

2.2. Настраивают фильтр на частоту генератора

2.3. Фиксируют уровень напряжения на входе аттестуемого делителя по выходному измерительному прибору индикатора и поддерживают его постоянным в процессе измерений путем регулирования уровня выходного напряжения генератора.

2.4. Переключают переключатель П1 из положения х1 в положение х2, наблюдая одновременно за показаниями цифрового вольтметра. Если полные входные сопротивления первого и второго вспомогательных делителей равны, то показания цифрового вольтметра не будут изменяться. Практически изменения показаний цифрового вольтметра должны быть менее ±2 %. Этого добиваются подбором резисторов во вспомогательных делителях.

2.5. Измерения необходимо выполнить также при частотах 800, 600, 400 и 200 МГц и при необходимости подбирать резисторы во вспомогательных делителях.

2.6. Последовательно подбирая резисторы, необходимо добиться равенства полных входных сопротивлений первого и второго вспомогательного делителя при всех упомянутых частотах.

ПРИЛОЖЕНИЕ 2

Лицевая сторона

ФОРМА СВИДЕТЕЛЬСТВА О МЕТРОЛОГИЧЕСКОЙ АТТЕСТАЦИИ

_______________________________________________________________________

(наименование организации, выдавшей свидетельство)

СВИДЕТЕЛЬСТВО № _______________
о метрологической аттестации делителя напряжения ДНВ-5 (ДНВ-6)

Заводской номер _______________, завод-изготовитель ________________________,

дата выпуска ________________ 19____ г.,

представлен организацией (предприятием) ______________________________________

___________________________________________________________________________

Прибор предназначен для поверки средств измерений напряжения.

По результатам метрологической аттестации прибор допускается к применению в качестве образцового средства измерений напряжения 2-го разряда при частотах 0 - 1000 МГц.

М.П.



Начальник лаборатории



И.О. Фамилия



Исполнитель



И.О. Фамилия

"_____" ______________ 19____ г.



Оборотная сторона

Погрешность определения коэффициента деления не превышает

на постоянном токе ±0,2 %,

на переменном токе ±1 %.

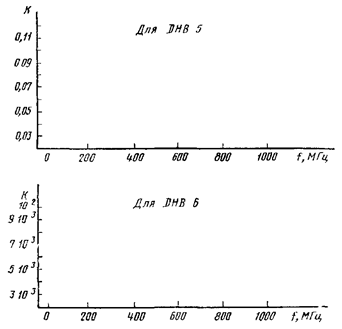

Графики частотной зависимости коэффициента деления

Свидетельство действительно по "_____" ____________ 19___ г.



Исполнитель



И.О. Фамилия
