ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
стандарт
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
8.754-
2011

Государственная система обеспечения
единства измерений

АНАЛИЗАТОРЫ РАСТВОРЕННОГО
В ВОДЕ КИСЛОРОДА

Методика поверки

Москва

Стандартинформ

2012

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ») Федерального агентства по техническому регулированию и метрологии

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1083-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

Введение

Настоящий стандарт разработан в целях унификации методик поверки анализаторов растворенного в воде кислорода и приведения их в соответствие с требованиями Федерального закона Российской Федерации от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений» и постановлений правительства Российской Федерации по вопросам единства измерений.

ГОСТ Р 8.754-2011

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений

АНАЛИЗАТОРЫ РАСТВОРЕННОГО В ВОДЕ КИСЛОРОДА

Методика поверки

State system for ensuring the uniformity of measurements.
Analyzers of oxygen dissolved in water. Verification procedure

Дата введения - 2013-01-01

1 Область применения

Настоящий стандарт устанавливает методы и средства первичной и периодической поверок анализаторов растворенного в воде кислорода (далее - анализаторы).

Настоящий стандарт распространяется на анализаторы, предназначенные для измерений массовой концентрации растворенного в воде кислорода в диапазоне измерений от 5 до 100000 мкг/дм3 при температуре контролируемой среды от 5 °С до 50 °С.

Межповерочный интервал, предусмотренный методикой поверки, - один год.

Для анализаторов конкретных типов допускается излагать уточнения методик поверки в руководстве по эксплуатации анализатора, не вступающих в противоречие с настоящим стандартом.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения

ГОСТ Р 51350-99 (МЭК 61010-1-90) Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования

ГОСТ 195-77 Реактивы. Натрий сернистокислый. Технические условия

ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия

ГОСТ 4525-77 Реактивы. Кобальт хлористый 6-водный. Технические условия

ГОСТ 6709-72 Вода дистиллированная. Технические условия

ГОСТ 22018-84 Анализаторы растворенного в воде кислорода амперометрические ГСП. Общие технические требования

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году.

Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по [1], а также следующий термин с соответствующим определением:

3.1 раствор с нулевым содержанием растворенного кислорода: Раствор натрия сернистокислого ч.д. а. в дистиллированной воде.

4 Операции поверки

4.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер подраздела настоящего стандарта

Обязательность проведения операций при поверке

первичной

периодической

Внешний осмотр

8.1

Да

Да

Опробование

8.2

Да

Да

Определение абсолютной и относительной погрешностей анализатора при измерении массовой концентрации растворенного в воде кислорода

8.3

Да

Да

Определение абсолютной погрешности анализатора при измерении температуры контролируемой среды

8.4

Да

Да

5 Средства поверки

5.1 Для проведения поверки должны быть применены средства поверки, указанные в таблице 2.

5.2 Средства измерений должны быть исправны, иметь эксплуатационную документацию и свидетельства о поверке по [2], а поверочное оборудование - аттестаты по ГОСТ Р 8.568.

5.3 Допускается использование других средств измерений и испытательного оборудования с метрологическими характеристиками не хуже приведенных в таблице 2.

Таблица 2 - Средства поверки

Номер подраздела настоящего стандарта

Наименование и тип основного средства поверки, обозначение нормативного документа, основные технические характеристики средства поверки

8.3

Анализатор кислорода - рабочий эталон единицы массовой концентрации растворенного в воде кислорода* (диапазон измерений от 0,1 до 100000 мкг/дм3; погрешность измерений не более 1,5 %)

8.3

Жидкостной термостат (диапазон температур от 10 °С до 50 °С; погрешность установки и поддержания температуры ± 0,2 °С)

8.3

Барометр-анероид БАММ-1 (диапазон измерений от 80 до 106 кПа; погрешность ± 0,2 кПа)

8.3

Дистиллированная вода по ГОСТ 6709 (удельная электрическая проводимость не более 5·10-4 См/м)

8.3

Сернистокислый натрий по ГОСТ 195

8.3

Хлористый кобальт по ГОСТ 4525

8.3

Магнитная мешалка ММ-5 (температура нагрева до 160 °С; скорость вращения от 400 до 1200 об/мин)

8.3

Термостатируемый стакан по ГОСТ 1770 (вместимость до 250 см3; погрешность ± 0,1 см3)

8.3

Мерная колба по ГОСТ 1770 (вместимость до 250 см3; погрешность ± 0,1 см3)

8.3, 8.4

Ртутный термометр по ГОСТ 28498 (диапазон измерений от 0 °С до 100 °С; погрешность ± 0,1 °С)

8.3

Весы по ГОСТ Р 53228 (класс точности II)

* Анализатор кислорода - рабочий эталон единицы массовой концентрации растворенного в воде кислорода (далее - рабочий эталон) поверяется на установке высшей точности по воспроизведению единицы концентрации растворенного в воде кислорода УВТ 108-А-2008 по методике, изложенной в руководстве по эксплуатации УВТ, с использованием поверочных газовых смесей (ПГС).

6 Требования безопасности

6.1 К монтажу и обслуживанию допускаются лица, изучившие общие правила по технике безопасности и допущенные к работе с электроустановками до 1000 В.

6.2 Подключение разъемов проводят согласно маркировке при отключенном напряжении питания.

6.3 Должны быть выполнены требования безопасной работы в соответствии с [3].

6.4 При проведении поверки необходимо соблюдать общие правила техники безопасности и производственной санитарии по ГОСТ 12.3.019.

7 Условия проведения поверки и подготовка к ней

7.1 При проведении поверки необходимо соблюдать следующие условия:

- температура окружающего воздуха................................(20 ± 5) °С;

- относительная влажность воздуха..........................от 30 % до 80 %;

- атмосферное давление..........................................от 84 до 106,7 кПа;

- напряжение питающей сети......................................от 207 до 244 В;

- частота питающей сети.....................................................(50 ± 1) Гц.

7.2 Подготовка к поверке

7.2.1 Для проведения операций поверки собирают установку, схема которой приведена в приложении А.

7.2.2 Основное и вспомогательное оборудование, указанное в таблице 2, подготавливают к работе в соответствии с требованиями нормативных документов и эксплуатационной документации. Поверяемый анализатор в комплекте с измерительным блоком (ИБ) и датчиком подготавливают к работе в соответствии с требованиями руководства по эксплуатации (РЭ).

7.2.3 Время прогрева поверяемого анализатора - не менее 5 мин.

8 Проведение поверки

8.1 Внешний осмотр

При проведении внешнего осмотра проверяют визуально:

- комплектность поверяемого анализатора (ИБ, датчик, соединительные провода) в соответствии с РЭ;

- целостность корпуса датчика, соединительных проводов (кабелей), отсутствие механических повреждений, препятствующих нормальному функционированию анализатора;

- чистоту и целостность соединителей;

- четкость и правильность маркировки в соответствии с РЭ (обозначение анализатора, наименование или товарный знак предприятия-изготовителя, заводской номер, обозначение переключателей, соединителей, гнезд).

Анализаторы, имеющие дефекты, которые затрудняют эксплуатацию, бракуют и к дальнейшей поверке не допускают.

8.2 Опробование

Опробование осуществляют проверкой функционирования анализатора в разных режимах в соответствии с РЭ.

8.3 Определение абсолютной и относительной погрешностей анализатора при измерении массовой концентрации растворенного в воде кислорода

8.3.1 Определение погрешности анализатора проводят на установке, схема которой приведена в приложении А, рисунок А.1.

8.3.2 Определение погрешности анализатора при измерении массовой концентрации растворенного в воде кислорода проводят в растворе с нулевым содержанием растворенного кислорода.

8.3.2.1 В мерной колбе готовят250 мл водного раствора сернистокислого натрия по ГОСТ 195 массовой концентрацией 50 г/дм3 при температуре 20 °С и отстаивают в закрытой колбе не менее 1 ч. Для ускорения процесса деоксирования раствора рекомендуется добавить в колбу 10 мг хлористого кобальта по ГОСТ 4525. Раствор можно использовать в течение суток с момента приготовления.

8.3.2.2 Приготовленный раствор заливают в термостатируемый стакан 1 (см. рисунок А.1 и закрывают его крышкой 9 (см. рисунок А.1), в которую вставлены датчик поверяемого анализатора, датчик рабочего эталона и термометр.

8.3.2.3 Включают термостат 2 (см. рисунок А.1), магнитную мешалку 3 (см. рисунок А.1) и устанавливают температуру раствора (20 ± 0,2) °С. При достижении заданной температуры раствор выдерживают в течение 15 мин.

8.3.2.4 Записывают показания рабочего эталона Сд и поверяемого анализатора Сизм.

8.3.2.5 Определяют абсолютную погрешность анализатора Dс, мкг/дм3, по формуле

(1)

8.3.2.6 Определяют относительную погрешность анализатора 5с, % по формуле

(2)

8.3.2.7 Если абсолютная DС или относительная dС погрешности выходят за допускаемые пределы, приведенные в эксплуатационной документации на поверяемый анализатор, то операции по 8.3.2.1 - 8.3.2.6 повторяют. При получении отрицательного результата поверки вторично анализатор бракуют.

8.3.3 Определение погрешности анализатора при измерении массовой концентрации кислорода в воде, насыщенной атмосферным воздухом

8.3.3.1 Датчики поверяемого анализатора и рабочего эталона вынимают из раствора с нулевым содержанием растворенного кислорода, тщательно промывают их чувствительную часть сначала водопроводной, а затем дистиллированной водой. С помощью фильтровальной бумаги или марлевого тампона удаляют оставшиеся капли воды.

8.3.3.2 В чистый термостатируемый стакан наливают 100 см3 дистиллированной воды и выдерживают в течение 1 ч при непрерывном перемешивании. Помещают датчики поверяемого анализатора и рабочего эталона в стакан так, чтобы они находились на расстоянии (20 ± 10) мм ниже поверхности воды.

8.3.3.3 Включают термостат 2 (см. рисунок А.1), магнитную мешалку 3 (см. рисунок А.1) и устанавливают температуру раствора (20 ± 0,2) °С. Выдерживают в течение 15 мин при заданной температуре.

8.3.3.4 Определяют погрешность измерений по 8.3.2.1 - 8.3.2.5.

8.3.3.5 Если абсолютная DС или относительная dС погрешности выходят за допускаемые пределы, приведенные в эксплуатационной документации на поверяемый анализатор, то операции по 8.3.3.1 - 8.3.3.4 повторяют. При получении отрицательного результата поверки вторично анализатор бракуют.

8.4 Определение абсолютной погрешности анализатора при измерении температуры контролируемой среды

8.4.1 Погрешность при измерении температуры контролируемой среды определяют на отметках 10 °С, 20 °С, 30 °С, 40 °С и 50 °С сравнением показаний датчика температуры поверяемого анализатора с показаниями контрольного термометра.

8.4.2 В соответствии с рисунком А.1 приложения А собирают установку и проводят следующие операции.

8.4.3 Погружают чувствительную часть датчика поверяемого анализатора и контрольного термометра на глубину 20 - 30 мм в термостатируемый стакан с интенсивно перемешиваемой дистиллированной водой, имеющей температуру поверяемой отметки.

8.4.4 После выдержки в воде в течение 5 мин снимают показания контрольного термометра и датчика температуры поверяемого анализатора.

8.4.5 Абсолютная погрешность анализатора Dt, °С, при измерении температуры контролируемой среды рассчитывается по формуле

(3)

где tизм - температура воды, измеренная датчиком температуры поверяемого анализатора;

tд - температура воды, измеренная контрольным термометром.

8.4.6 Если значение Dt, рассчитанное для каждой выбранной температуры поверяемого анализатора, не превышает пределов допускаемой погрешности измерения, указанных в руководстве по эксплуатации поверяемого анализатора, результаты поверки признают удовлетворительными. В противном случае анализатор бракуют.

9 Оформление результатов поверки

9.1 При положительных результатах поверки наносят оттиск поверительного клейма в паспорт анализатора, наносят наклейку на анализатор или выдают свидетельство о поверке в соответствии с [2].

9.2 При отрицательных результатах поверки выдают извещение о непригодности по [2] с указанием причин непригодности.

Приложение А
(обязательное)

Схема установки для поверки анализатора кислорода

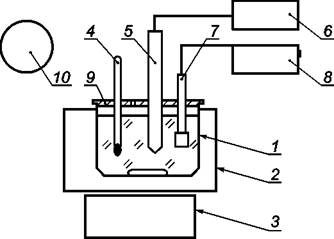

Схема установки для поверки анализатора кислорода приведена на рисунке А.1.

Рисунок А.1

1 - термостатируемыи стакан; 2 - водяной термостат; 3 - магнитная мешалка; 4 - контрольный термометр;
5 - датчик рабочего эталона; 6 - измерительный блок рабочего эталона; 7 - датчик поверяемого анализатора;
8 - измерительный блок поверяемого анализатора; 9 - крышка стакана; 10 - барометр-анероид

Библиография

[1]

Рекомендации по межгосударственной стандартизации РМГ 29-99

Государственная система обеспечения единства измерений. Метрология. Основные термины и определения

[2]

Правила по метрологии ПР 50.2.006-94

Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений

[3]

ПБ 10-115-96

Правила устройства и безопасной эксплуатации сосудов, работающих под давлением



Ключевые слова: анализатор, поверка, рабочий эталон, массовая концентрация растворенного в воде кислорода
