НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р ИСО
2943-2011

ГИДРОПРИВОД ОБЪЕМНЫЙ

Фильтроэлементы

Проверка совместимости материала
фильтроэлемента
с жидкостями

ISO 2943:1998
Hydraulic fluid power
- Filter elements - Verification of material
compatibility with fluids
(IDT)

Москва
Стандартинформ
2012

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1. ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-исследовательский центр контроля и диагностики технических систем» (АНО «НИЦ КД») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2. ВНЕСЕН Техническим комитетом по стандартизации ТК 184 «Обеспечение промышленной чистоты»

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 декабря 2011 г. № 727-ст

4. Настоящий стандарт идентичен международному стандарту ИСО 2943:1998 «Гидропривод объемный. Фильтроэлементы. Проверка совместимости материала фильтроэлемента с жидкостями» (ISO 2943:1998 «Hydraulic fluid power - Filter elements - Verification of material compatibility with fluids»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

5. ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

1. Область применения. 2

2. Нормативные ссылки. 3

3. Термины и определения. 3

4. Оборудование и материалы.. 3

5. Методика испытания. 3

6. Критерии приемки. 4

7. Необходимая информация. 4

8. Идентификационное положение (со ссылкой на настоящий стандарт) 4

Приложение А (справочное) Протокол испытаний. 4

Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации (и действующим в этом качестве межгосударственным стандартам) 6

Введение

В гидросистемах объемных гидроприводов передача и управление энергией осуществляется с помощью жидкости под давлением внутри закрытой системы. Требуемый уровень чистоты жидкости обеспечивают фильтры с фильтроэлементами, удаляющие твердые частицы.

В фильтроэлементе, представляющем собой конструкцию из пористого материала, осуществляется непосредственно фильтрование.

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГИДРОПРИВОД ОБЪЕМНЫЙ

Фильтроэлементы. Проверка совместимости материала фильтроэлемента с жидкостями

Hydraulic fluid power. Filter elements. Verification of material compatibility with fluids

Дата введения - 2012-12-01

1. Область применения

В настоящем стандарте установлен метод проверки совместимости материала фильтроэлемента с определенной рабочей жидкостью в гидроприводе путем проверки способности фильтроэлемента сохранять свою прочность после того, как он был подвергнут воздействию этой жидкости при повышенной и/или пониженной температуре.

Метод проверки совместимости материала фильтроэлемента распространяется только на фильтрующий материал.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:

ИСО 2941-2009 Гидропривод объемный. Фильтроэлементы. Проверка на прочность при максимальном/разрушающем перепаде давлений (ISO 2941:2009 Hydraulic fruid power - Filter elements - Verification of collapse/burst pressure rating)

ИСО 2942-1994 Гидпроприводы объемные. Фильтроэлементы. Испытание на герметичность и определение точки появления первых пузырьков (ISO 2942:1994, Hydraulic fluid power - Filter elements - Verification of fabrication integrity and determination of the first bubble point)

ИСО 5598-1985 Гидроприводы объемные, пневмоприводы и их компоненты. Словарь (ISO 5598:1985, Fluid power systems and components - Vocabulary)

3. Термины и определения

В настоящем стандарте применены термины по ИСО 5598.

4. Оборудование и материалы

4.1. Термостат или духовой шкаф и холодильная камера для поддержания постоянной температуры фильтроэлемента с допустимыми отклонениями в пределах 5 °C.

4.2. Ванна вместимостью достаточной для погружения испытуемых фильтроэлементов в испытательную жидкость, закрытая, но вентилируемая в целях соблюдения техники безопасности.

4.3. Рабочая жидкость, используемая в конкретной гидросистеме.

4.4. Приборы для измерения температуры с погрешностью в пределах 1 °C.

5. Методика испытания

5.1. Проверяют герметичность фильтроэлемента по ИСО 2942.

5.2. Фильтроэлемент, не прошедший испытание на герметичность, дальнейшим испытаниям не подвергают.

5.3. Промывают фильтроэлемент в рабочей жидкости. Фильтроэлемент считают чистым, если из него были удалены остатки используемой ранее испытательной жидкости. Жидкость, используемую для промывки, сливают.

5.4. Погружают фильтроэлемент не менее чем на 72 ч в такую же жидкость, какая используется в гидросистеме, температура которой во время испытания должна быть на 15 °C выше максимальной рабочей температуры, рекомендованной изготовителем фильтров. Для этого используют новую рабочую жидкость.

Примечание - Фильтроэлементы выдерживают при температуре на 15 °C выше рабочей температуры, рекомендованной изготовителем, в течение 72 ч, чтобы не проводить испытание в течение более длительного времени при рабочей температуре.

ПРЕДУПРЕЖДЕНИЕ - При этих испытаниях температура жидкости не должна превышать ее безопасного предела. В противном случае настоящий стандарт не применим.

5.5. Если необходимо проверить совместимость материала фильтроэлемента с охлажденными жидкостями, то промывают фильтроэлемент в соответствии с 5.3 и затем погружают в рабочую жидкость не менее чем на 72 ч. Температура жидкости во время испытания должна быть на 5 °C ниже минимальной температуры, установленной изготовителем фильтров.

В этой процедуре используют новую рабочую жидкость. Для предотвращения конденсации жидкости используют ванну с крышкой.

Примечание - Если испытания фильтроэлемента проводят при повышенной и пониженной температурах, то целесообразно начинать с испытания при низкой температуре, чтобы для обоих испытаний можно было использовать одну и ту же рабочую жидкость. Если испытание при повышенной температуре проводят сразу же после испытания при пониженной температуре, то рабочую жидкость можно не заменять.

5.6. После этого фильтроэлемент проверяют на прочность в соответствии с ИСО 2941.

5.7. Необходимую информацию и результаты испытаний приводят в протоколе, пример оформления которого см. в приложении А.

6. Критерии приемки

6.1. На фильтроэлементе должны отсутствовать визуальные следы разрушения структуры, повреждения или износа.

6.2. Фильтроэлемент должен выдержать испытание на прочность в соответствии с ИСО 2941.

7. Необходимая информация

В сопроводительной документации к фильтроэлементу, относящейся к применению настоящего стандарта, указывают следующую информацию:

a) максимальную температуру рабочей жидкости;

b) минимальную температуру рабочей жидкости;

c) наименование испытательной жидкости.

8. Идентификационное положение (со ссылкой на настоящий стандарт)

В протоколах испытаний, каталогах и рекламных материалах для подтверждения соответствия требованиям настоящего стандарта приводят следующее заключение:

«Совместимость материала фильтроэлемента с рабочей жидкостью подтверждена в соответствии с ГОСТ Р ИСО 2943-2011».

Приложение А
(обязательное)

Протокол испытаний

А.1. Идентификационные данные об испытании

Дата: _________________________________________________________________

Испытатель: ___________________________________________________________

А.2. Идентификационные данные о фильтроэлементе

Обозначение: __________________________________________________________

Изготовитель: __________________________________________________________

Тип: __________________________________________________________________

Серийный номер: _______________________________________________________

Номер партии: _________________________________________________________

Дата проведения испытания: _____________________________________________

А.3. Проверка на герметичность по ИСО 2942

Минимальное (установленное) значение давления1) _________ Па (________ мбар)

___________

1) Установленное изготовителем фильтроэлемента.

Результаты и условия испытаний в соответствии с настоящим стандартом приводят в виде таблицы (см. таблицу А.1).

Таблица А.1

Условие испытания/результат

Перед испытанием (см. 5.1)

После выдержки в испытательной жидкости (см. 5.4 и при необходимости 5.5)

После испытания на прочность (см. 5.6)

Жидкость

Температура, °C

Давление при появлении первого пузырька1), Па (мбар)

Место появления первого пузырька2)

Было ли превышено значение давления? (да/нет)

1) Действительное наблюдаемое значение: дополнительная информация (по ИСО 2941 не требуется).

2) Т.е. фильтрующий материал фильтроэлемента, боковой шов, крышка (фланцы) и т.д.

А.4. Погружение в испытательную жидкость в соответствии с 5.4

А.4.1. Условия испытания

Испытательная жидкость:

А.4.2. Условия испытания в горячей жидкости

Температура жидкости: _________________________________ °C

Общее время погружения: __________________ ч; 72 ч при температуре испытания

А.4.3. Условия испытания в охлажденной жидкости

Температура жидкости: _________________________________ °C

Общее время погружения: __________________ ч; 72 ч при температуре испытания

А.4.4. Определение состояния фильтроэлемента (см. пункты 6.1.2 - 6.1.3 ИСО 2942)

Результаты испытания и его условия вносят в таблицу А.1.

А.5. Определение прочности фильтроэлемента при максимальном/разрушающем перепаде давлений по ИСО 2941

А.5.1. Перепад давлений, при котором происходит разрушение

Минимальное значение1): __________________ кПа (____________________ бар)

____________

1) Установленное изготовителем фильтроэлемента.

А.5.2. Условия испытания

Испытательная жидкость: ________________________________________________

Температура жидкости при испытании: __________________________________ °C

Расход в испытательном стенде: _____________________________________ л/мин

Номинальный расход: ______________________________________________ л/мин

Перепад давлений (Dp) на корпусе фильтра без фильтроэлемента при заданном расходе: ____________ кПа (_______________________ бар)

Используемый загрязнитель: _____________________________________________

Масса загрязнителя, добавляемого в испытательный стенд в единицу времени: _______________ г/мин

() добавляется непрерывно

() добавляется порциями

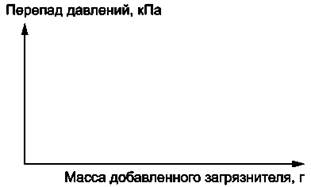

Примечание - Для лучшей оценки рекомендуется непрерывно регистрировать Dр как функцию массы добавленного загрязнителя.

А.5.3. Результаты испытания

Перепад давлений, при котором происходит разрушение:

Полученное значение: ____________________ кПа (_____________________бар)

() Установленное значение было достигнуто

() Установленное значение не было достигнуто

А.5.4. Определение состояния фильтроэлемента (см. пункты 6.1.2 - 6.1.3 ИСО 2942).

Результаты и условия испытания заносят в таблицу А.1.

Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартов
ссылочным национальным стандартам Российской Федерации
(и действующим в этом качестве межгосударственным стандартам)

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего национального, межгосударственного стандарта

ИСО 2941

IDT

ГОСТ Р ИСО 2941-2011 «Гидропривод объемный. Фильтроэлементы. Проверка на прочность при максимальном/разрушающем перепаде давлений»

ИСО 2942

IDT

ГОСТ Р ИСО 2942-2010 «Гидропривод объемный. Фильтроэлементы. Испытание на герметичность и определение точки появления первых пузырьков»

ИСО 5598

IDT

ГОСТ 17752-81 «Гидропривод объемный и пневмопривод. Термины и определения».

ГОСТ 26070-83 «Фильтры и сепараторы для жидкостей. Термины и определения»

Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:

- IDT - идентичные стандарты.



Ключевые слова: гидропривод объемный, фильтры, испытания, совместимость, фильтроэлемент, рабочая жидкость, загрязнитель
