ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
стандарт
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТР
54191-
2010
(ЕН 15103:2009)

Биотопливо твердое

ОПРЕДЕЛЕНИЕ НАСЫПНОЙ ПЛОТНОСТИ

EN 15103:2009
Solid biofuels - Determination of bulk density
(MOD)

Москва

Стандартинформ

2012

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ» (ФГУП«ВНИЦСМВ») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 179 «Твердое минеральное топливо»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 декабря 2010 г. № 963-ст

4 Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 15103:2009 «Биотопливо твердое. Определение насыпной плотности» (EN 15103:2009 «Solid biofuels - Determination of bulk density») путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

1 Область применения. 3

2 Нормативные ссылки. 3

3 Термины и определения. 4

4 Символы и обозначения. 4

5 Сущность метода. 4

6 Оборудование и требования к нему. 4

7 Отбор и подготовка проб. 5

8 Проведение испытания. 5

9 Обработка результатов. 6

10 Протокол испытаний. 6

11 Прецизионность. 7

Приложение А (справочное) Относительное приращение определений насыпной плотности для твердого биотоплива. Применение метода с ударным воздействием в сравнении с безударным воздействием.. 8

Приложение ДА (справочное) Сведения о соответствии ссылочных национальных стандартов европейским региональным стандартам и документам, использованным в качестве ссылочных в примененном европейском региональном стандарте. 8

Библиография. 9



Введение

Насыпная плотность является одним из основных качественных параметров при поставках биотоплива по объему и вместе с теплотой сгорания определяет энергетическую ценность топлива. Исходя из величины насыпной плотности определяют условия хранения и транспортировки биотоплива. Настоящий стандарт устанавливает метод определения насыпной плотности твердого биотоплива.

Для определения насыпной плотности применяют контейнеры объемом 5 или 50 л. Настоящий стандарт не распространяется на некоторые виды биотоплива из-за ограниченного объема этих контейнеров, например на древесные поленья, неизмельченную кору, кипы биотоплива и большие брикеты. Насыпная плотность таких биотоплив может быть рассчитана по их массе и объему контейнеров или кузовов грузовых автомобилей, используемых для транспортировки.

Помещение для хранения твердого биотоплива выбирают в зависимости от требуемых условий хранения (например, высоты бурта, влажности помещения и др.).

В стандарте описан метод, включающий в себя определенное ударное воздействие на насыпанный материал. Предпочтительно проводить определения этим методом по нескольким причинам. Во-первых, происходит некоторое сокращение объема топлива из-за эффекта уплотнения материала, происходящего в процессе производственной цепочки. Этот эффект уплотнения объясняется главным образом тем, что топливо обычно транспортируется и/или складируется в контейнерах или силосах, которые намного больше, чем измерительный контейнер. Таким образом, на практике большая масса груза приводит к повышенному давлению груза и оседанию топлива, которое также может быть дополнительно усилено вибрациями во время транспортировки. Во-вторых, на практике при погрузке или разгрузке обычно используют большую высоту падения, чем при проведении анализа. В-третьих, материал уплотняется сильнее из-за увеличивающегося воздействия кинетической энергии падения частиц.

Метод с применением контролируемого удара позволяет наиболее достоверно определить насыпную плотность.

Это особенно актуально в том случае, когда масса доставляемого топлива должна быть оценена по объему загрузки автомобиля (в котором осуществляется транспортировка), что является единой процедурой во многих странах.

В приложении А приведены исследования о восприимчивости различных твердых биотоплив к ударным воздействиям. Данные показывают, что эффект уплотнения для топлива из биомассы составляет от 6 % до 18 %.

ГОСТ Р 54191-2010
(EH 15103:2009)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Биотопливо твердое

ОПРЕДЕЛЕНИЕ НАСЫПНОЙ ПЛОТНОСТИ

Solid biofuels. Determination of bulk density

Дата введения - 2012-07-01

1 Область применения

Настоящий стандарт распространяется на все виды твердого биотоплива с номинальным верхним размером кусков 100 мм и устанавливает метод определения насыпной плотности с использованием контейнера.

Насыпная плотность - величина непостоянная, поэтому условия ее определения должны быть стандартизированы для получения сравнительных результатов измерений.

Применения

1 Максимальный размер определяют как размер ячейки сита, через которую проходит не менее 95 % от массы материала [1].

2 Насыпная плотность твердого биотоплива зависит от следующих параметров: вибрация, удары, давление, биологический распад, высыхание и увлажнение. Поэтому насыпная плотность биотоплива может изменяться в зависимости от различных условий его транспортировки, хранения и отгрузки.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 54186-2010 (ЕН 14774-1:2009) Биотопливо твердое. Определение содержания влаги высушиванием. Часть 1. Общая влага. Стандартный метод

ГОСТ Р 54187-2010 (CEN/TS 14779:2005) Биотопливо твердое. Отбор проб. Общие требования

ГОСТ Р 54192-2010 (ЕН 14774-2:2009) Биотопливо твердое. Определение содержания влаги высушиванием. Часть 2. Общая влага. Ускоренный метод

ГОСТ Р 54212-2010 (CEN/TS 14780:2005) Биотопливо твердое. Методы подготовки проб

ГОСТ Р 54217-2010 (CEN/TS 14778-1:2005) Биотопливо твердое. Отбор проб. Часть 1. Методы отбора проб

ГОСТ Р 54218-2010 (CEN/TS 14778-2:2005) Биотопливо твердое. Отбор проб. Часть 2. Методы отбора проб зернистых материалов, перевозимых грузовыми автомобилями

ГОСТ Р 54219-2010 (ЕН 14588:2010) Биотопливо твердое. Термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины и определения по ГОСТ Р 54219.

Примечание - В научно-технической литературе и в производственной практике в настоящее время наряду с термином «насыпная плотность» используют термин «плотность насыпной массы».

4 Символы и обозначения

Обозначения, используемые в настоящем стандарте:

(BD)d - насыпная плотность на рабочее состояние топлива, кг/м3;

(BD)r - насыпная плотность в пересчете на сухое вещество, кг/м3;

 - массовая доля общей влаги, % масс;

m1 - масса пустого контейнера, кг;

m2 - масса заполненного контейнера, кг;

V - чистый объем контейнера, м3.

5 Сущность метода

Пробу помещают в стандартный контейнер заданного размера и формы и затем взвешивают. Насыпную плотность рассчитывают по весу нетто стандартного объема и с учетом одновременно определенного содержания влаги.

6 Оборудование и требования к нему

6.1 Стандартные контейнеры

6.1.1 Общие требования

Контейнер цилиндрической формы из ударопрочного материала с гладкой поверхностью, устойчивый к деформации для предотвращения изменений формы и объема, водонепроницаемый, с наружными захватами для облегчения работы и с соотношением высоты и диаметра в пределах от 1,25 до 1,50.

6.1.2 Большой контейнер

Большой контейнер объемом (50 ± 1) л (допускаемое отклонение ±2 % от номинального объема) с внутренним диаметром 360 мм и внутренней высотой 491 мм (см. рисунок 1). Отклонение от этих параметров допустимо, если соотношение высоты и диаметра соответствует 6.1.1.

Рисунок 1 - Измерительный контейнер (большой)

6.1.3 Малый контейнер

Малый контейнер объемом (5 ± 0,1) л (допускаемое отклонение ±2 % от номинального объема) с внутренним диаметром 167 мм и внутренней высотой 228 мм (см. рисунок 2). Отклонение от этих параметров допустимо, если соотношение высоты и диаметра соответствует 6.1.1.

Рисунок 2 - Измерительный контейнер (малый)

6.2 Весы

6.2.1 Весы1

Весы с точностью взвешивания до 10 г при использовании больших контейнеров.

6.2.2 Весы 2

Весы с точностью взвешивания до 1 г при использовании малых контейнеров.

6.3 Брус

6.3.1 Брусок из древесины твердых пород длиной около 600 мм с поперечным сечением 50 ´ 50 мм для удаления излишка материала с поверхности контейнера.

6.3.2 Прочный брус из твердого дерева высотой 150 мм для определения высоты, с которой сбрасывают контейнер.

6.4 Деревянная доска

Плоская деревянная отшлифованная доска толщиной около 15 мм и достаточных размеров, чтобы контейнер свободно поместился на ней при сбрасывании.

7 Отбор и подготовка проб

Отбор проб проводят по ГОСТ Р 54217 и ГОСТ Р 54218. При необходимости проба может быть разделена по ГОСТ Р 54212. Объем пробы должен превышать объем контейнера на 30 %.

Примечание - Необходимо следить, чтобы влага испытуемой пробы была равномерно распределена внутри образца для предотвращения потери влаги.

8 Проведение испытания

8.1 Определение объема контейнера

Перед использованием контейнера определяют его массу и объем. Взвешивают пустой, чистый и сухой контейнер на весах (см. 6.2.1, 6.2.2). Затем полностью заполняют контейнер водой и добавляют несколько капель смачивающего вещества (например, жидкое мыло) и снова взвешивают его. Вода должна иметь температуру 10-20 °С. Затем рассчитывают объем контейнера (V) с учетом веса нетто воды и плотности воды 1000 кг/м3 и записывают результат с точностью до 0,00001 м3для больших контейнеров и с точностью до 0,000001 м3 для малых контейнеров.

Примечания

1 Влиянием температуры на плотность воды пренебрегают.

2 Объем контейнера должен регулярно контролироваться.

8.2 Выбор контейнера

Большие контейнеры (см. 6.2.1) используют для всех видов топлива, включенных в настоящий стандарт. Для топлива с номинальным верхним размером кусков до 12 мм и диаметром частиц, не превышающим 12 мм, применяют малый контейнер.

8.3 Проведение измерения

Измерения проводят следующим образом:

а) в контейнер засыпают образец материала с высоты от 200 мм до 300 мм над верхним краем контейнера, пока не образуется конус максимально возможной высоты.

Примечание - Перед использованием контейнера необходимо убедиться, что он сухой и чистый;

б) заполненный контейнер встряхивают для равномерного распределения материала. Для этого его сбрасывают с высоты от 150 мм на деревянную доску (см. 6.4), которую размещают на ровном жестком полу. Необходимо убедиться, что доска плотно прилегает к полу. При столкновении с доской контейнер должен находиться в вертикальном положении. Повторяют данную процедуру 2 раза. Затем заполняют пустое пространство в контейнере в соответствии с 8.3.

Примечание - Для правильного определения расстояния между доской и заполненным контейнером необходимо его поместить на высоту бруса в 150 мм (см. 6.3.2);

в) удаляют излишек материала с помощью небольшого бруска (см. 6.3.1) вращающими движениями по поверхности контейнера. Если образец из грубого материала и его частицы не дают бруску свободно двигаться, то их удаляют вручную. При удалении большого количества материала вновь заполняют пространство контейнера и вновь проводят процедуру удаления;

г) взвешивают контейнер;

д) смешивают использованный материал с неиспользованным и повторяют измерение по 8.3 а) – 8.3 д) еще раз;

е) определяют массовую долю влаги в образце по ГОСТ Р 54186 и ГОСТ Р 54192 сразу после определения насыпной плотности.

9 Обработка результатов

9.1 Насыпная плотность на рабочее состояние топлива

Насыпную плотность образца (BD)', выраженную в кг/м3 на рабочее состояние топлива, рассчитывают по формуле

(1)

Результат каждого отдельного определения вычисляют и округляют до первого десятичного знака после запятой, а среднюю насыпную плотность - как среднеарифметическое значение насыпной плотности и округляют до 10 кг/м3.

9.2 Насыпная плотность в пересчете на сухое состояние топлива

Насыпную плотность образца (BD)d, выраженную в кг/м3 на сухое состояние топлива, рассчитывают по формуле

(2)

Примечание - Формула (2) не учитывает усадку или расширение материала в зависимости от влажности волокон. Древесному топливу свойственно содержание влаги ниже точки насыщения волокон, которая составляет около 25 % в зависимости от породы дерева. Поэтому корректное сравнение результатов измерений возможно только на образцах с аналогичным содержанием влаги. Если необходимо сравнить образцы с различным содержанием влаги и влажность хотя бы одного образца ниже точки насыщения волокна, то эффект набухания или усадки составляет порядка 0,7 % изменения объема, связанного с отличием влажности образца от влажности точки насыщения волокна. Для сравнения измерений на образцах с аналогичным содержанием влаги может быть использован этот поправочный коэффициент.

10 Протокол испытаний

Протокол испытаний должен содержать:

а) наименование лаборатории и дату проведения испытаний;

б) наименование продукции или образца для испытаний по ГОСТ Р 54187;

в) ссылку на настоящий стандарт;

г) описание размера используемого контейнера;

д) любое отклонение от стандарта;

е) условия, замечания и отклонения входе процедуры испытания, которые могут повлиять на его результат;

ж) результаты определения содержания влаги согласно 9.1 (обязательно) или 9.2 (желательно).

11 Прецизионность

11.1 Повторяемость

Максимально допустимые расхождения между результатами измерений насыпной плотности при доверительной вероятности Р = 0,95 на сухое состояние топлива:

- для образцов с насыпной плотностью меньше 300 кг/м3..........................3,0 %;

- для образцов с насыпной плотностью, равной и большей 300 кг/м3.......2,0 %.

Результаты двух параллельныхопределений (проведенных в течение краткого промежутка времени, но не одновременно), выполненных в одной и той же лаборатории одним исполнителем с использованием одной и той же аппаратуры на двух представительных образцах, взятых из одной и той же пробы для испытаний, не должны отличаться друг от друга более чем на значения, указанные в 11.1.

11.2 Воспроизводимость

Разность результатов двух параллельных определений насыпной плотности на сухое состояние топлива при доверительной вероятности Р = 0,95, выполненных в двух различных лабораториях на представительных образцах, взятых из одной и той же пробы для испытаний, не должны отличаться друг от друга более чем на следующие значения:

- для образцов с насыпной плотностью меньше 300 кг/м3..........................6,0%;

- для образцов с насыпной плотностью, равной и большей 300 кг/м3.......4,0%.

Приложение А
(справочное)

Относительное приращение определений насыпной плотности для твердого биотоплива.
Применение метода с ударным воздействием в сравнении с безударным воздействием

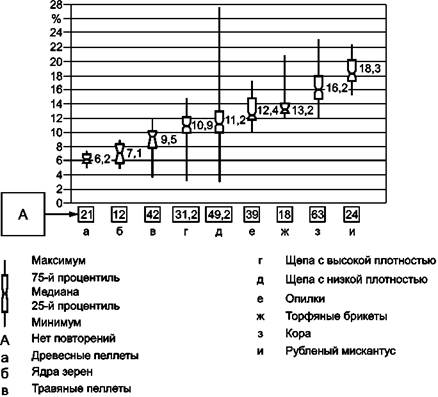

Рисунок А.1 - Относительное отклонение неударного применения

Относительный эффект ударного воздействия по сравнению с неударным воздействием при определении насыпной плотности, приведенной для контейнера объемом 50 л, который был понижен в три раза до загрузки, выравнивания поверхности и взвешивания. Высокой насыпной плотностью считается плотность более 180 кг/м3, низкой насыпной плотностью - менее 180 кг/м3.

Приложение ДА
(справочное)

Сведения о соответствии ссылочных национальных стандартов
европейским региональным стандартам и документам, использованным
в качестве ссылочных в примененном европейском региональном стандарте

Таблица ДА.1

Обозначение ссылочного
национального стандарта

Степень
соответствия

Обозначение и наименование ссылочного европейского
регионального стандарта, документа

ГОСТ Р 54186-2010

(ЕН 14774-1:2009)

MOD

ЕН 14774-1:2009 «Биотопливо твердое. Определение содержания влаги высушиванием. Часть 1. Общая влага. Стандартный метод»

ГОСТ Р 54187-2010

(CEN/TS 14779:2005)

MOD

СЕН/ТС 14779:2005 «Биотопливо твердое. Отбор проб. Методы подготовки планов отбора проб и актов отбора проб»

ГОСТ Р 54192-2010

(ЕН 14774-2:2009)

MOD

ЕН 14774-2:2009 «Биотопливо твердое. Определение содержания влаги высушиванием. Часть 2. Общая влага. Ускоренный метод»

ГОСТ Р 54212-2010

(CEN/TS 14780:2005)

MOD

СЕН/ТС 14780:2005 «Биотопливо твердое. Методы подготовки проб»

ГОСТ Р 54217-2010

(CEN/TS 14778-1:2005)

MOD

СЕН/ТС 14778-1:2005 «Биотопливо твердое. Отбор проб. Часть 1. Методы отбора проб»

ГОСТ Р 54218-2010

(CEN/TS 14778-2:2005)

MOD

СЕН/ТС 14778-2:2005 «Биотопливо твердое. Отбор проб. Часть 2. Методы отбора проб зернистых материалов, перевозимых грузовыми автомобилями»

ГОСТ Р 54219-2010

(ЕН 14588:2010)

MOD

ЕН 14588:2010 «Биотопливо твердое. Терминология. Определение и описание»

Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:

- MOD - модифицированные стандарты.

Библиография

[1] ГОСТ Р 54188-2010 (CEN/TS 15149-1:2010) Биотопливо твердое. Определение гранулометрического состава. Часть 1. Метод ситового анализа на плоских ситах с размером отверстий 3,15 мм и более

Ключевые слова: биотопливо твердое, насыпная плотность, методы определения
