ВЕДОМСТВЕННЫЙ РУКОВОДЯЩИЙ ДОКУМЕНТ

НОМЕНКЛАТУРНЫЙ ПЕРЕЧЕНЬ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫХ
СТАНЦИЙ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ

ВРД 39-1.8-022-2001

Разработан Дочерним открытым акционерным обществом "Оргэнергогаз"

Внесен Управлением проектирования и экспертизы ОАО "Газпром"

Утвержден Членом Правления ОАО "Газпром" Б.В. Будзуляком

Дата введения: 01-03-2001 г.

Введен в действие Приказом ОАО "Газпром" от 03.01.2001 г. № 1

Согласован Госгортехнадзором России письмом № 10-03/868 от 9.11.2000 г.

Управлением по транспортировке газа и газового конденсата;

Газовым надзором ОАО "Газпром";

Управлением науки, новой техники и экологии;

Управлением проектирования и экспертизы.

Введен впервые

СОДЕРЖАНИЕ

1. Общие положения. 2

2. Классификация газораспределительных станций и их структурные схемы.. 2

3. Газораспределительные станции. 3

3.1. Установка сепарации и редуцирования газа "СИРИУС". 3

3.2. Пункты газорегулирующие ГРП и ГРПШ... 5

3.3. Автоматические редуцирующие пункты РП-10. 6

3.4. Модульные газораспределительные пункты ГРП-М... 6

3.5. Автоматическая газораспределительная станция "СНЕЖЕТЬ". 7

3.6. Автоматическая газораспределительная станция АГРС "ИСТОК". 8

3.7. Автоматические газораспределительные станции "УРОЖАЙ". 10

3.8. Газораспределительные станции "САРАТОВ". 12

3.9. Газораспределительные станции БК ГРС.. 19

3.10. Блочно-комплектные газораспределительные станции ГРС-БКУ.. 26



ВВЕДЕНИЕ

ОАО "Газпром" (по состоянию на 01.01.99 г.) эксплуатирует 3563 газораспределительных станций, из которых порядка 50 % составляют станции типа БК ГРС и АГРС , состоящие из блоков и шкафов заводской готовности, остальные ГРС выполнены по индивидуальным проектам. Треть от общего количества ГРС проработали более 25 лет и требуют реконструкции, модернизации или замены.

Работы по реконструкции и техническому перевооружению газораспределительных станций проводятся в соответствии с Планом, утвержденным ОАО "Газпром".

В настоящее время разработаны и серийно выпускаются промышленными предприятиями России газораспределительные станции нового поколения. Классификация по производительности выпускаемых ГРС представлена на рис. 1, на рис. 2 и 3 изображены структурные типовые схемы газораспределительных станций.

Газораспределительные станции включенные в Перечень, имеют сертификаты соответствия ГОСТ Р, прошли ведомственные испытания и разрешены к применению на объектах ОАО "Газпром".

Настоящий Номенклатурный перечень предназначен для специалистов проектных институтов и газотранспортных предприятий ОАО "Газпром", для использования при проектировании и реконструкции ГРС.

Номенклатурный перечень ГРС разработан ДАО "Оргэнергогаз" (Петров Н.Г., Клищевская В.М., Есин Ю.И., Ким Н.Е., Цыбулько Н.И. - ответственный исполнитель) и редакционной коллегией в составе: Федоров М.С., Салюков В.В., Маценко Г.А., Парфенов А.И., Степанов В.И.

1. ОБЩИЕ ПОЛОЖЕНИЯ

ГРС предназначены для подачи газа населенным пунктам, промышленным предприятиям и другим потребителям в заданном количестве с определенным давлением, необходимой степенью очистки, одоризации и учетом расхода газа.

На выходе ГРС обеспечивается подача заданного количества газа потребителю в соответствии с договором на поставку.

Номенклатурный перечень разработан в соответствии с "Программой по обеспечению надежности и безопасности газораспределительных станций магистральных газопроводов" на 1998 - 2003 годы и утвержденной Заместителем Правления ОАО "Газпром" Ремизовым В.В. для выбора необходимого типа ГРС в период реконструкции.

В настоящем Номенклатурном перечне газораспределительных станций магистральных газопроводов представлены ГРС, выпускающиеся в России, имеющие лицензии и сертификаты соответствия требованиям нормативных документов по безопасности в нефтяной и газовой промышленности, а также соответствующие Федеральному закону "О промышленной безопасности опасных производственных объектов".

2. КЛАССИФИКАЦИЯ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫХ СТАНЦИЙ И ИХ СТРУКТУРНЫЕ СХЕМЫ

Рис. 1. Классификация типов ГРС, эксплуатируемых на объектах
"Урожай*" - с производительностью от 50,0 до 500,0 тыс. м3/ч отрасли
ГРС-БКУ 100* свыше 100 тыс. м3/ч по спецзаказу

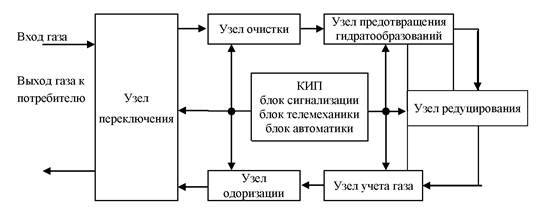

Рис. 2. Структурная схема ГРС с одним потребителем

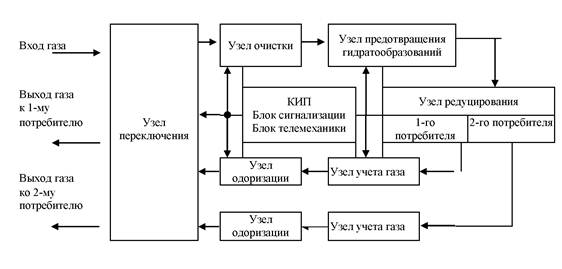

Рис. 3. Структурная схема ГРС с двумя потребителями

3. ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СТАНЦИИ

3.1. Установка сепарации и редуцирования газа "СИРИУС"

Предназначена для очистки и редуцирования природного и попутного нефтяного газа, используемого в промышленных котельных или для коммунальных нужд.

Лицензия на изготовление № 10 И-99/5186 от 25.12.96 г.

Сертификат соответствия № РОСС RU.H004.B00012, срок действия по 09.04.2002 г.

Выпускаются по ТУ 3647-028-00158758-97.

Техническая характеристика

Марка установки

Расход газа, м3

Давление, МПа

Габариты, м

Масса, кг

Рвх

Рвых1

Рвых2

СИРИУС

500

11

0,6

0,0035

3,3×3,3×2,9

2435

СИРИУС-1P

220 - 440

11

0,6

0,004

3,3×3,3×2,9

2760

СИРИУС-8Р

3000

1,2

0,3

0,005

3,3×3,5×2,9

4000

СИРИУС-10Р

3×3000

1,2

0,3

0,005

3,3×3,5×2,9

16000

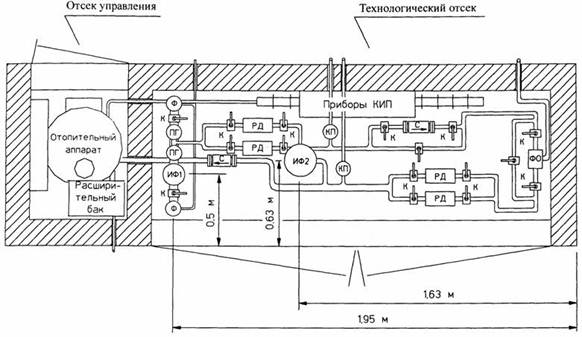

Компоновка установки показана на рис. 4 и 5.

РАЗРАБОТЧИК -

Научно-исследовательский и проектный институт природного газа и газовых технологий, ТюменНИИгипрогаз.

625019, г. Тюмень, ул. Республики, 213-б.

Тел.: (3452) 211-887, тел./факс: (3452) 210-945.

ИЗГОТОВИТЕЛЬ -

ТюменНИИгипрогаз, Экспериментальный завод, г. Тюмень.

625047, п. Антипино, промзона.

Тел.: (3452)213-811, факс: 214-893.

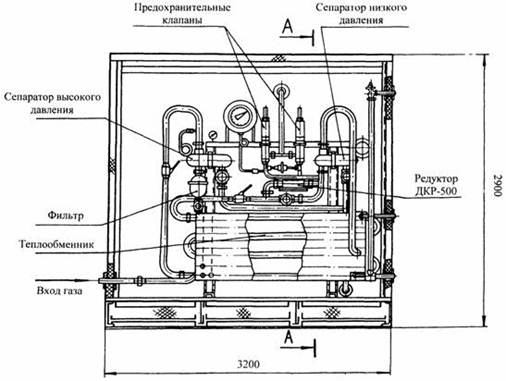

Рис. 4. Установка редуцирования "Сириус"

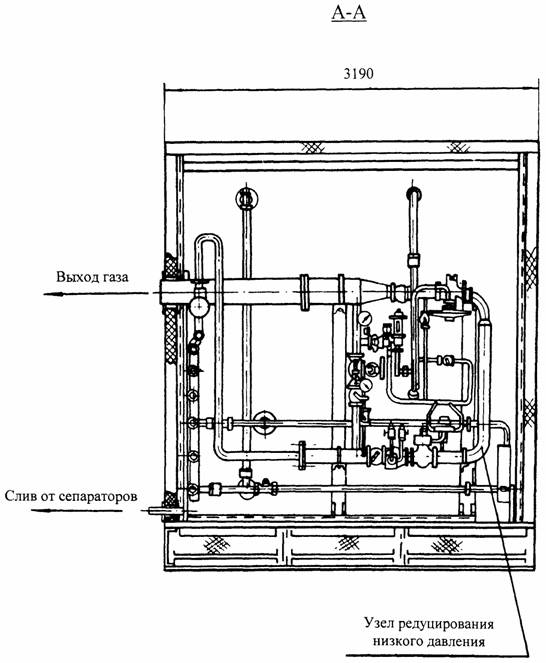

Рис. 5. Установка редуцирования "Сириус"

3.2. Пункты газорегулирующие ГРП и ГРПШ

Пункт газорегулирующий ГРП

Пункт газорегуляторный предназначен для снижения высокого давления природного, нефтяного газа до заданного низкого давления и поддержания его с заданной точностью, а также для измерения расхода газа.

Лицензия на изготовление № 63-С-00/285 от 26.05.97 г.

Сертификат соответствия № РОСС RU.H003.H012 от 20.07.98 г., срок действия по 19.07.2001 г.

Выпускаются по ТУ 51-01-92.

Техническая характеристика

Давление газа на входе, МПа

1,2; 0,6

Давление газа на выходе, МПа

от 0,3 до 0,002 ... 0,005

Пропускная способность, нм3/час

до 130000

Точность поддержания давления газа на выходе ГРП

±10 %

Температура окружающего воздуха

минус 40 ... +35 °С

Электропитание

~380/220 В

Пункт газорегулирующий ГРПШ (шкафное исполнение)

ГРПШ предназначен для снижения высокого давления природного газа, попутного нефтяного, предварительно очищенного от тяжелых углеводородов до заданного низкого давления и поддержания его с заданной точностью.

Техническая характеристика

Давление газа на входе, МПа

0,3; 0,6

Давление газа на выходе, МПа

0,002 ... 0,005

Пропускная способность, нм3/час

до 5000

Точность поддержания давления газа на выходе ГРП

±10 %

Температура окружающего воздуха

±40 °С

ИЗГОТОВИТЕЛЬ - СП "Уромгаз", 620049, г. Екатеринбург, ул. Первомайская, 120.

Тел.: (3432) 49-67-96, 59-73-45, 59-79-89.

Факс: (3432) 49-67-05, 59-76-90 отдел маркетинга 49-67-98.

3.3. Автоматические редуцирующие пункты РП-10

Автоматические редуцирующие пункты РП-10 предназначены для снижения высокого переменного давления природного газа и поддержания выходного давления на заданном уровне.

Лицензия на изготовление № 10 И-02/9591 от 21.01.99 г.

Сертификат соответствия № РОСС RU.H003.B0001 срок действия по 26.07.2002 г.

Выпускаются по ТУ 51-844-78.

Техническая характеристика

ПОКАЗАТЕЛИ

РП-10, РП-10С

РП-10-1

РП-10СА

Давление газа на входе, кг/см2

12 - 125

12 - 125

12 - 125

Давление газа на выходе, кг/см2

0,1 - 0,5

0,02 - 0,03

1 - 1,5

Количество рабочих линий

1; 2

1; 2

1; 2

Пропускная способность одной линии, м3

0 - 45

0 - 45

0 - 45

Пропускная способность 2-х линий, м3

0 - 90

0 - 90

0 - 90

Стабильность поддержания выходного давления при изменении расхода 1:2, не более, %

±15

±15

±15

Стабильность срабатывания автоматики защиты, %

±2,5

±2,5

±2,5

Температура газа на входе, °С

-10 (-20) … +50

-10 ... +50

-10 (-20) ... 50

Габаритные размеры

1360×600×2000

1260×555×2000

1360×600×2000

Масса, кг

300

250

300

Условия транспортировки

любым видом транспорта

ИЗГОТОВИТЕЛЬ - "Саратовгазприборавтоматика".

410017, г. Саратов, ул. Шелковичная, д. 37/45.

Тел.: 25-23-92, 25-78-51.

- "Саратовгазавтоматика".

410038, г. Саратов, Лопатина гора, 7, тел .25-28-47, 25-25-52.

3.4. Модульные газораспределительные пункты ГРП-М

Предназначены для очистки, редуцирования и коммерческого измерения расхода природного или попутного нефтяного газа, подаваемого на промышленные, сельскохозяйственные и коммунально-бытовые объекты.

Лицензия на изготовление № 10 И-99/5186 от 26.12.96 г.

Сертификат соответствия № РОСС RU.H004.B00012 срок действия по 09.04.2002 г.

Изготавливаются по ТУ 3645-033-00158758-99.

Техническая характеристика

Шифр

Расход газа, м3

Давление, МПа*)

Габариты, м

Масса, кг

P1

Рвх

Рвых

ГРП-25Р

800

0,6

0,003

*)

3,5×3,3×3,0

3500

ГРП-48Р

1300

7,5

0,6

0,0035

3,2×3,2×2,8

3200

ГРП-24-Р

2000

1,2

0,03 - 0,06

*)

3,5×3,3×3,0

3500

ГРП-24-01

2000

1,2

0,001 - 0,06

*)

3,5×3,3×3,0

3500

ГРП-8Р

5000

1,2

0,03 - 0,6

0,001 - 0,06

3,2×3,2×2,8

4000

ГРП-140Р

5000

0,6

0,03 - 0,1

*)

3,3×3,2×3,0

4000

ГРП-26Р

7700

1,2

0,03 - 0,6

*)

3,5×3,3×3,0

3500

ГРП-26Р-01

7700

1,2

0,03 - 0,06

*)

3,5×3,3×3,0

3500

ГРП-138Р

12000

0,6

0,03 - 0,1

*)

3,8×3,2×3,2

5300

ГРП-139Р

35000

1,2

0,6

*)

6,6×3,2×3,0

8000

______________

*) по требованию заказчика

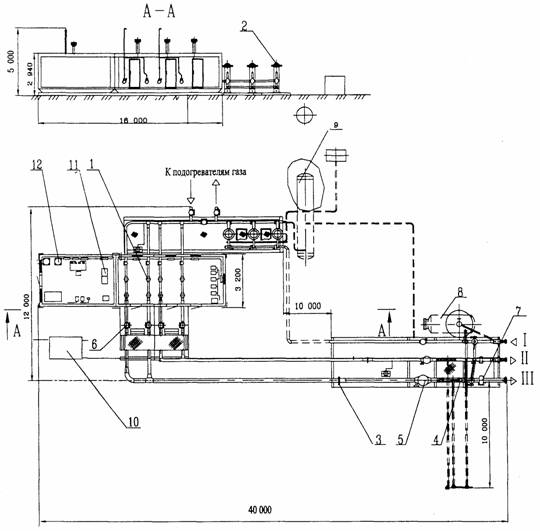

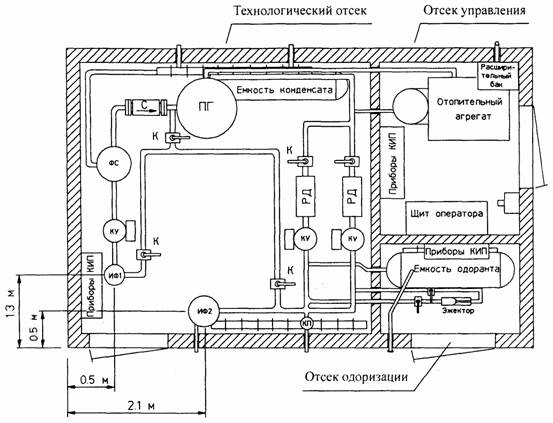

План ГРП-139Р Q = 35000 м3Р1 = 1,2 МПа показан на рис. 6.

РАЗРАБОТЧИК - ТюменНИИгипрогаз.

625019, г. Тюмень, ул. Республики, 213-Б.

тел.(3452) 21-18-87, факс (3452) 21-09-45.

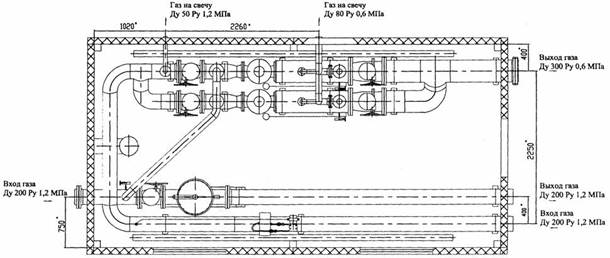

Рис. 6. Газораспределительный пункт Q = 35000 м3/ч, Р = 1,2 МПа

3.5. Автоматическая газораспределительная станция "СНЕЖЕТЬ"

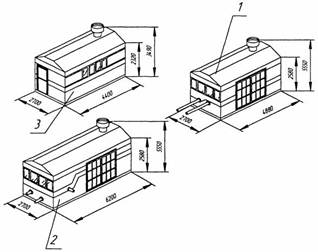

АГРС "СНЕЖЕТЬ" (рис. 7) предназначена для очистки, подогрева, измерения расхода и снижения давления газа, поступающего к коммунально-бытовым и промышленным потребителям.

Лицензия на изготовление регистрационный № НО03.В00084 от 31.08.99 г.

Сертификат соответствия № РОСС RU.H003.B00084 срок действия по 31.08.2002 г.

Изготавливаются по ТУ 26-18-43-99.

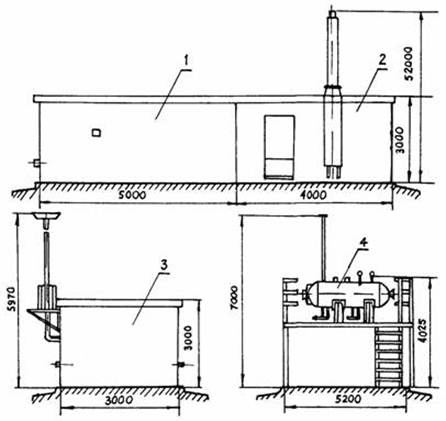

1 - блок-бокс технологический; 2 - блок-бокс вспомогательный;
3 - блок-бокс переключения; 4 - блок для сбора конденсата

Рис. 7. ГРС "СНЕЖЕТЬ"

Техническая характеристика

Производительность, нм3

700 - 10000

Рабочее давление, МПа:



на входе

5,5

на выходе

I исп. - 0,6; II исп. - 1,2

Температура окружающей среды, °С

От минус 40 до +40

Температура газа, °С:



на входе

От 0 до +20

на выходе

Не ниже +5

Установочная мощность электрооборудования, кВт

10 - 25

Установленный ресурс, лет

Не менее 30



ИЗГОТОВИТЕЛЬ -

241903, ОАО "Брянский завод металлоконструкций и технологической оснастки",

г. Брянск, Б. Полпино, тел. (0832) 732856; 732441; факс (0832) 732856.

3.6. Автоматическая газораспределительная станция АГРС "ИСТОК"

Предназначена для редуцирования и поддержания давления газа на выходе при изменении расхода потребителя с точностью ±3 % и измерения расхода газа (с точностью ±5 %), очистки и одоризации природного газа.

Лицензия на изготовление № В00017 от 02.06.99 г.

Сертификат соответствия № РОСС RU.H004.B00017 срок действия по 02.06.2002 г.

АГРС изготавливается в блочно-контейнерном исполнении по ТУ 3645-001-33870868-98.

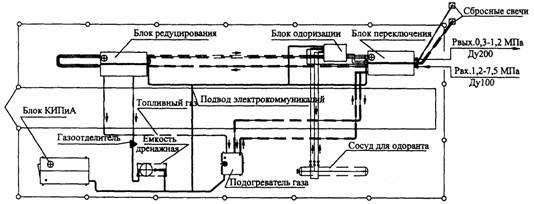

На рис. 8 показана технологическая схема АГРС "Исток".

Техническая характеристика

Рабочее давление, МГТа:



на входе

не более 7,5

на выходе

не более 1 ,2

Производительность, м3

От 100...100000

Точность поддержания давления, %

±3

Масса блоков, кг:



а) переключения

1500

б) очистки и редуцирования

2500

в) подогревателя

4000

г) операторская

2000

Габаритные размеры, м



блок очистки, переключения и одоризации

4,4×3,0×2,9

блок очистки и редуцирования

6,2×3,0×2,9

блок контроля и управления

4,0×2,8×2,9

подогреватель газа

1,0×2,0×2,5

бак одоранта

Ø 1,02×3,0

бак слива конденсата и сбора шлама

Ø 1,02×3,0

РАЗРАБОТЧИК - ГП "АВИАГАЗ-СОЮЗ".

Татарстан, 420036, г. Казань, ул. Дементьева, 1.

Тел.: (8432) 54-26-63, факс: 54-36-51.

ИЗГОТОВИТЕЛЬ - АО "КМПО", НТЦ "ГПА".

Татарстан, 420036, г. Казань, ул. Дементьева, 1.

Тел.: (8432) 54-11-24, факс: 54-72-42.

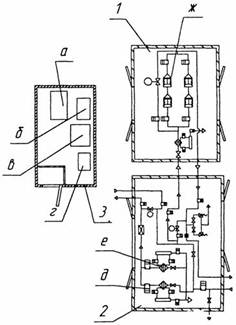

Принципиальная схема блоков

1. Блок очистки и редуцирования. 2. Блок очистки и одоризации. 3. Блок управления.
а) шкаф управления; б) пульт управления подогревателем;
в) узел аварийного питания; г) станция катодной защиты;
д) отсекатель потока газа; е) фильтр; ж) регулятор давления.

Рис. 8. АГРС "Исток"

3.7. Автоматические газораспределительные станции "УРОЖАЙ"

Предназначены для снижения высокого давления природного газа до заданного среднего давления и поддержания его с заданной точностью, а также для измерения расхода газа и одоризации его перед подачей потребителю.

Лицензия на изготовление № 63-С-00/285 от 26.05.97 г.

Сертификат соответствия № РОСС RU.0001.1HО03, срок действия по 09.04.2002 г.

Изготавливаются по ТУ 369600-014-45600163-97.

В зависимости от производительности и требований заказчика ГРС может иметь один, два или три выхода с различной производительностью.

Техническая характеристика

Условное обозначение ГРС

Давление газа на входе, МПа

Давление газа на выходе, МПа

Производительность, м3

Урожай-0,1

1,2 - 7,5

0,3 - 1,2

До 100

Урожай-1

1,2 - 7,5

0,3 - 1,2

600

Урожай-1

1,2 - 7,5

0,3 - 1,2

1600

Урожай-5

1,2 - 7,5

0,3 - 1,2

5000

Урожай-10

1,2 - 7,5

0,3 - 1,2

10000

Урожай-20

1,2 - 7,5

0,3 - 1,2

20000

Урожай-30

1,2 - 7,5

0,3 - 1,2

30000

Урожай-40

1,2 - 7,5

0,3 - 1,2

40000

Урожай-50

1,2 - 7,5

0,3 - 1,2

50000

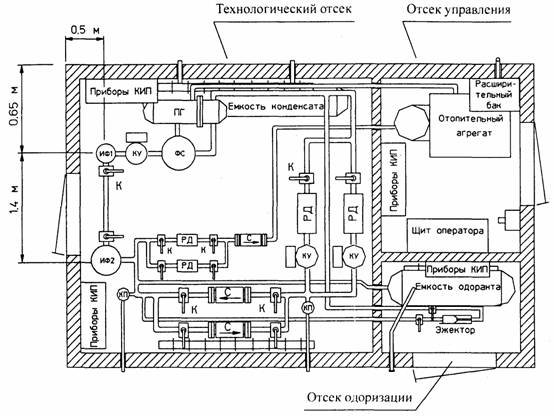

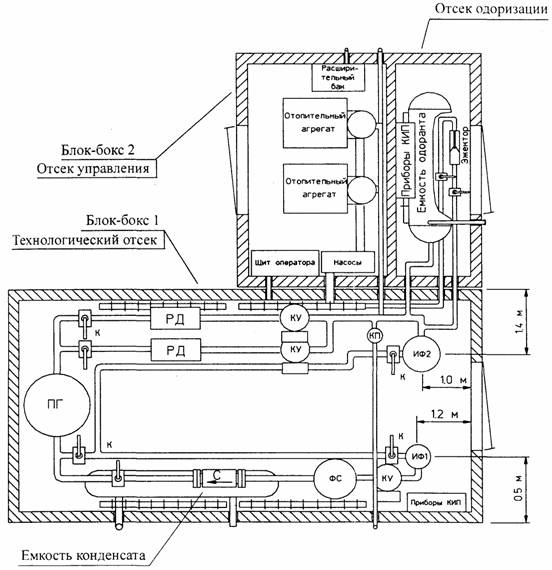

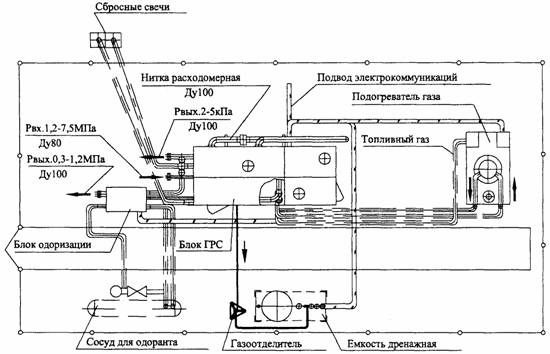

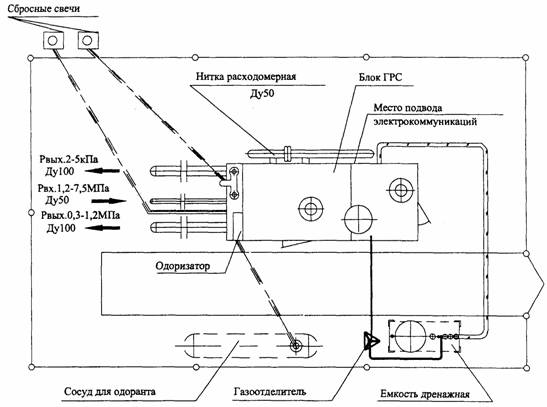

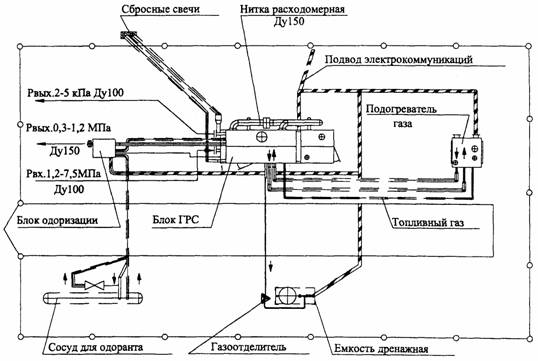

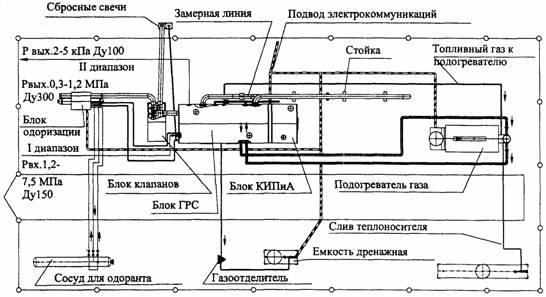

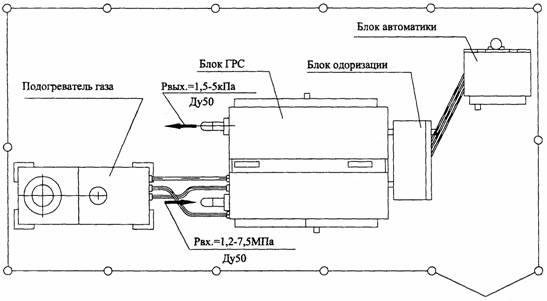

На рис. 9, 10, 11 и 12 показаны технологические схемы АГРС "Урожай-0,1; 5; 10; 20".

ИЗГОТОВИТЕЛЬ - СП "Уромгаз", 620049, г. Екатеринбург, ул. Первомайская, 120.

Тел.: (3432) 49-67-96, 59-73-45, 59-79-89.

Факс: (3432) 49-67-05, 59-76-90 отдел маркетинга 49-67-98.

ИФ1 - Вход газа
ИФ2 - Выход газа

Рис. 9. АГРС "Урожай-0,1"

ИФ1 - Вход газа
ИФ2 - Выход газа

Рис. 10. АГРС "Урожай-5"

ИФ1 - Вход газа
ИФ2 - Выход газа

Рис. 11. АГРС "Урожай-10"

ИФ1 - Вход газа
ИФ2 - Выход газа

Рис. 12. АГРС "Урожай-20"

3.8. Газораспределительные станции "САРАТОВ"

Предназначены для питания газом от магистральных газопроводов и отводов с давлением до Pу 8 МПа населенных пунктов, промышленных и сельскохозяйственных объектов и отдельных потребителей, расположенных в районах с умеренным климатом.

Лицензия на изготовление № 10И-02/9591 от 21.01.99 г.

Сертификат соответствия № РОСС RU.0001.11HО03 срок действия по 23.07.2002 г.

Выпускаются по ТУ 3696-021-00158824-98, ТУ 3696-008-00153672-98.


Техническая характеристика

Наименование

Ед. изм.

Саратов-0,1

Саратов-1

Саратов-5

Саратов-10

Энергия-1М

Саратов-50

Количество выходов

шт.

1

2

2

2

1



Давление газа на выходе:















1-й выход

МПа

-

0,3 - 1,2

0,3 - 1,2

0,3 - 1,2

0,3 - 1,2

0,3 - 1,2

2-й выход

кПа

2 - 5

2 - 5

2 - 5

2 - 5

-



Пропускная способность:















1-й выход при Pвх = 3 МПа и Pвых = 0,6 МПа

м3

-

1000

5000

10000

19000

50000

в том числе 2-й выход

м3

100

400

400

400

-



Диметр газопроводов:















входной

мм

Ду 50

Ду 50

Ду 50

Ду 100

Ду 100

Ду 150

1-й выход

мм

-

Ду 100

Ду 100

Ду 150

Ду 200

Ду 300

2-й выход

мм

Ду 50

Ду 100

Ду 100

Ду 100





Напряжение питания:















переменный ток

В

-

220/380

220/380

220/380

220/380

220/380

постоянный ток

В

24

24

24

24

24



Потребляемая мощность:















в дежурном режиме;

Вт

не более 0,2

не более 100

не более 160

не более 160

не более 160

не более 200

в момент срабатывания систем автоматики

Вт

не более 20

не более 300

не более 300

не более 300

не более 300

не более 400

Температура газа на входе окружающей среды

°С

от минус 10 до +60

°С

от минус 40 до +40

Система очистки



сетчатый фильтр с ячейкой 40 мкм







Автоматический сброс отстоя



Автоматический сброс отстоя

Система подогрева



Инфракрасные горелки "Звездочка"-2 шт.

Отопительный котел с теплообменником

Подогреватель ПГТТ с промежуточным теплоносителем допускается ПГА 100

Подогреватель АПГ допускается замена на ПГА 200

Подогреватель, ПТ-16/150М

Система редуцирования



2 линии редуцирования в две ступени,

1 ступень:

последовател. Два РД-10; 2 ступень:

Р ДНК-400 2 шт.

1 выход:

2 линии редуцирования РДО-25-100 с отсекателем

2 выход:

РДНК-50 1 шт.

1 выход:

2 линии редуцирования РДЭ-50 с защитным регулятором

2 выход:

РДНК-50 1 шт.

1 выход:

2 линии редуцирования РДЭ-100 и РДЭ-80

2 выход:

РДНК-50 1 шт.

Две линии редуцирования с защитным регулятором РДЭ-100

Две линии редуцирования РДЭ-100 и РДУ-80

Система одоризации



фитильный

капельница

Автоматический одоризатор с закрытой системой заправки

БО-100

БО-150

БО-200



Система автоматического управления



Автоматическое отключение ГРС в аварийных ситуациях с выдачей сигнала

САУ ГРС на базе БСМУ с выходом на верхний уровень

Автоматическое отключение ГРС в аварийных ситуациях с выдачей дистанционного сигнала

САУ ГРС на базе КТС фирмы FISER-ROSEMO UNT


На рис. 13...18 показаны технологические схемы АГРС "Саратов-0,1; 1; 5 ;10; 50; Энергия-1М".

ИЗГОТОВИТЕЛЬ - "Саратовгазавтоматика", Россия.

410780, г. Саратов, Лопатина гора, 7, факс: (845-2) 25-34-80.

Станция газораспределительная "САРАТОВ-0,1"

Состав станции, габариты и масса блоков

Наименование

Размеры, мм

Масса, кг

Длина

Ширина

Высота

Блок ГРС

1520

1070

1610

450

Одоризатор

720

340

350

60

Блок автоматики

520

370

460

60

Подогреватель газа

500

430

1610

90

Примечание: высота блоков указана без учета съемных элементов (свечи, дымовая труба и т.д.)

Рис. 13. Схема размещения блоков станции "САРАТОВ-0,1"

Станция газораспределительная "САРАТОВ-1"

Состав станции, габариты и масса блоков

Наименование

Размеры, мм

Масса, кг

Длина

Ширина

Высота

Блок ГРС

5600

2200

2700

5000

Емкость дренажная V = 2,5 м3

2600

1220

1400

1300

Сосуд для одоранта V = 1 м3

3000

720

1340

800

Газоотделитель

662

573

7650

154

Примечание: высота блоков указана без учета съемных элементов (свечи, дымовая труба, расходомерная нитка и т.д.)

Рис. 14. Схема размещения блоков станции "САРАТОВ-1" на площадке

Станция газораспределительная блочная автоматизированная "САРАТОВ-5"

Состав станции, габариты и масса блоков

Наименование

Размеры, мм

Масса, кг

Длина

Ширина

Высота

Блок ГРС

7600

2200

2800

8000

Блок одоризации БО-100

2100

1300

2300

850

Емкость дренажная V = 2,5 м3

2600

1220

1400

1300

Подогреватель газа

2260

1540

2420

3000

Сосуд для одоранта V = 1 м3

3000

720

1340

800

Газоотделитель

662

573

7650

154

Примечание: высота блоков указана без учета съемных элементов (свечи, дымовая труба, расходомерная нитка и т.д.)

Рис. 15. Схема размещения блоков станции "САРАТОВ-5" на площадке

Станция газораспределительная блочная автоматизированная "САРАТОВ-10"

Состав станции, габариты и масса блоков

Наименование

Размеры, мм

Масса, кг

Длина

Ширина

Высота

Блок ГРС

7600

2200

2800

9000

Блок одоризации БО-150

2060

1300

2300

1000

Емкость дренажная V = 2,5 м3

2600

1220

1400

1300

Подогреватель газа

3370

2040

3232

7450

Сосуд для одоранта V = 2 м3

6110

720

1860

1050

Газоотделитель

662

573

7650

154

Примечание: высота блоков указана без учета съемных элементов (свечи, дымовая труба, расходомерная нитка и т.д.)

Рис. 16. Схема размещения блоков станции "САРАТОВ-10" на площадке

Станция газораспределительная блочная " ЭНЕРГИЯ-1М"

Состав станции, габариты и масса блоков

Наименование

Размеры, мм

Масса, кг

Длина

Ширина

Высота

Блок редуцирования

5450

2200

2700

3300

Блок переключений

4800

2200

2700

3500

Блок КИПиА

4500

2250

2700

3000

Блок одоризации БО-200

1800

1300

2300

1000

Подогреватель газа

3370

2040

3232

7450

Емкость дренажная V = 2,5 м3

2600

1220

1400

1300

Сосуд для одоранта V = 2 м3

6110

720

1860

1050

Газоотделитель

662

573

7650

154

Примечание: высота блоков указана без учета съемных элементов (свечи, дефлекторы, дымовая труба, расходомерная нитка и т.д.)

Рис. 17. Схема размещения блоков станции " ЭНЕРГИЯ-1М " на площадке

Станция газораспределительная блочная автоматизированная "САРАТОВ-50"

Состав станции, габариты и масса блоков

Наименование

Размеры, мм

Масса, кг

Длина

Ширина

Высота

Блок ГРС

9200

3000

3000

17000

Блок клапанов

1380

3000

2980

2165

Блок КИПиА

2000

3000

2980

2300

Блок одоризации БО-300

3302

1200

2300

1600

Газоотделитель

662

573

7650

154

Подогреватель газа

6100

1832

2640

7195

Емкость дренажная V = 2,5 м3

2600

1250

1700

1300

Емкость для слива теплоносителя V = 8 м3

7036

1250

1700

2290

Сосуд для одоранта V = 2 м3

6110

720

1860

1050

Примечание: высота блоков указана без учета съемных элементов (свечи, дефлекторы, дымовая труба, расходомерная нитка и т.д.)

Рис. 18. Схема размещения блоков станции "САРАТОВ-50" на площадке

3.9. Газораспределительные станции БК ГРС

Газораспределительные станции предназначены для выдачи газа из газопровода высокого давления Ру 1,2...5,5 МПа коммунально-бытовым и промышленным потребителям с давлением 0,3; 0,6; 1,2 МПа, необходимой степенью очистки и одоризации.

Лицензия на изготовление № 10П-00/6916 от 14.11.97 г.

Сертификат соответствия № РОСС RU.004.B00018 срок действия по 10.06.2002 г.

Выпускаются по 16-1.0.00.00.000 ТУ.

Техническая характеристика

Производительность, нм3

10000 - 320000

Рабочее давление, МПа:



на входе

1,2...5,5

на выходе

0,3; 0,6; 1,2.

Температура окружающей среды, °С

От минус 40 до +40

Для северного исполнения

От минус 45 до +45

Отопление

Местное от АОГВ

Вентиляция

Естественная приточно-вытяжная

Электроснабжение

От электросети 380/220 В

Наибольшая масса монтажного элемента (блок-бокса), т

12

Наибольшая металлоемкость, т

50

По желанию заказчика БК ГРС выпускаются для одного или двух потребителей. Замер газа осуществляется "Syper Flow-H" фирмы СП "Совтексавтоматика" или турбинными газовыми счетчиками СГ-ЭК фирмы ЗАО "Газэлектроника".

На рис. 19...25 показаны блок схемы БК-ГРС-20; БК-ГРС-20-20; БК-ГРС-40; БК-ГРС-40-20; БК-ГРС-80; БК-ГРС-80-80; БК-ГРС-160.

ИЗГОТОВИТЕЛЬ - ЗАО "Газоснабжение",

107078, г. Москва, ул. Каланчевская, д. 11, стр. 2.

Тел. (095) 971-51-18, факс: (095) 280-10-11.

I Вход газа Dу 100 Pу 1,2...5,5 МПа
II Выход газа Dу 200 Pу 0,3; 0,6; 1,2 МПа

Поз.

Наименование и марка

Кол.

Поз.

Наименование и марка

Кол.

1

Регулятор давления

4

7

Одоризатор газа

1

2

Фильтр

2

8

Емкость для одоранта

1

3

Устройство сужающее быстросменное

3

9

Емкость для сбора конденсата

1

4

Клапан предохранительный

2

10

ГРП (с РД-32м)

1

5

Кран с пневмогидроприводом

4

11

Щит автоматизации

2

6

Кран с ручным управлением

12

12

АОГВ

1

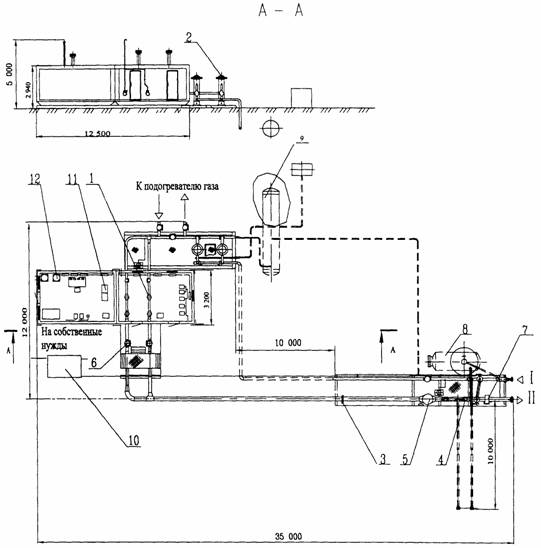

Рис. 19. Блочно-комплектная газораспределительная станция БК-ГРС-20

I Вход газа Dу 150 Pу 1,2...5,5 МПа
II Выход газа Dу 200 Pу 0,3; 0,6; 1,2 МПа
III Выход газа Dу 200 Pу 0,3; 0,6; 1,2 МПа

Поз.

Наименование и марка

Кол.

Поз.

Наименование и марка

Кол.

1

Регулятор давления

8

7

Одоризатор газа

2

2

Фильтр

3

8

Емкость для одоранта

1

3

Устройство сужающее быстросменное

4

9

Емкость для сбора конденсата

1

4

Клапан предохранительный

4

10

ГРП (с РД-32м)

1

5

Кран с пневмогидроприводом

7

11

Щит автоматизации

2

6

Кран с ручным управлением

15

12

АОГВ

1

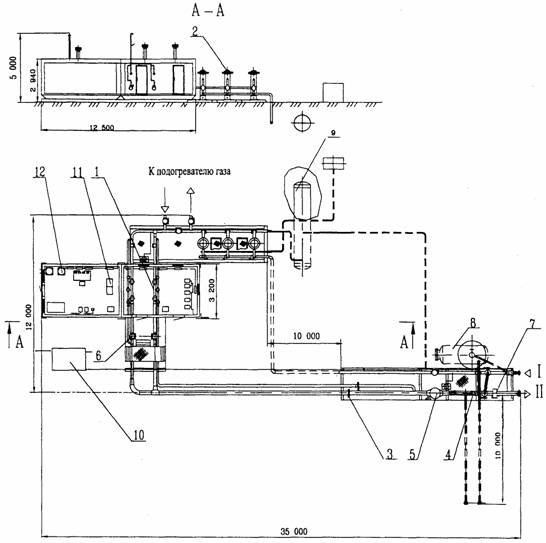

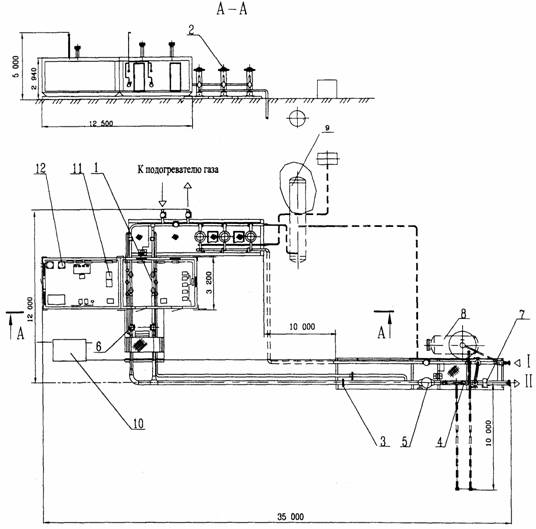

Рис. 20. Блочно-комплектная газораспределительная станция БК-ГРС-20/20

I Вход газа Dу 150 Pу 1,2 МПа
II Выход газа Dу 300 Pу 0,3; 0,6; 1,2 МПа

Поз.

Наименование и марка

Кол.

Поз.

Наименование и марка

Кол.

1

Регулятор давления

5

7

Одоризатор газа

1

2

Фильтр

3

8

Емкость для одоранта

1

3

Устройство сужающее быстросменное

4

9

Емкость для сбора конденсата

1

4

Клапан предохранительный

2

10

ГРП (с РД-32м)

1

5

Кран с пневмогидроприводом

5

11

Щит автоматизации

2

6

Кран с ручным управлением

15

12

АОГВ

1

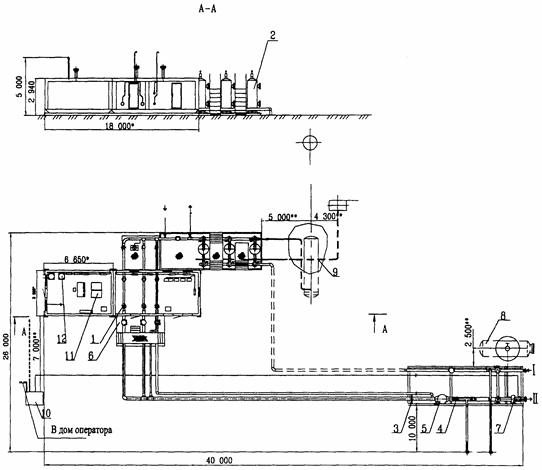

Рис. 21. Блочно-комплектная газораспределительная станция БК-ГРС-40

I Вход газа Dу 200 Pу 1,2...5,5 МПа
II Выход газа I потребителя Dу 200 Pу 0,3; 0,6; 1,2 МПа
III Выход газа II потребителя Dу 300 Pу 0,3; 0,6; 1,2 МПа

Поз.

Наименование и марка

Кол.

Поз.

Наименование и марка

Кол.

1

Регулятор давления

9

7

Одоризатор газа

2

2

Фильтр

3

8

Емкость для одоранта

1

3

Устройство сужающее быстросменное

6

9

Емкость для сбора конденсата

1

4

Клапан предохранительный

4

10

ГРП (с РД-32м)

1

5

Кран с пневмогидроприводом

8

11

Щит автоматизации

2

6

Кран с ручным управлением

20

12

АОГВ

1

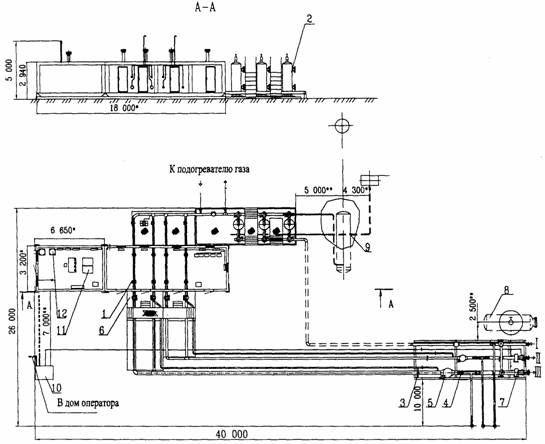

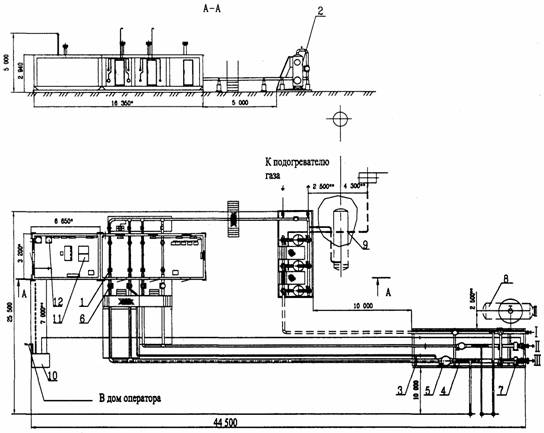

Рис. 22. Блочно-комплектные газораспределительные станции БК-ГРС-40/20

I Вход газа Dу 200 Pу 1,2...5,5 МПа
II Выход газа Dу 400 Pу 0,3; 0,6; 1,2 МПа

Поз.

Наименование и марка

Кол.

Поз.

Наименование и марка

Кол.

1

Регулятор давления

6

7

Одоризатор газа

1

2

Фильтр

3

8

Емкость для одоранта

1

1

Устройство сужающее быстросменное

4

9

Емкость для сбора конденсата

1

4

Клапан предохранительный

2

10

ГРП (с РД-32м)

1

5

Кран с пневмогидроприводом

5

11

Щит автоматизации

2

6

Кран с ручным управлением

17

12

АОГВ

1

Рис. 23. Блочно-комплектная газораспределительная станция БК-ГРС-80

I Вход газа Dу 300 Pу 1,2...5,5 МПа
II Выход газа I потребителя Dу 400 Py 0,3; 0,6; 1,2 МПа
III Выход газа II потребителя Dу 400 Pу 0,3; 0,6; 1,2 МПа

Поз.

Наименование и марка

Кол.

Поз.

Наименование и марка

Кол.

1

Регулятор давления

10

7

Одоризатор газа

2

2

Фильтр

3

8

Емкость для одоранта

1

3

Устройство сужающее быстросменное

7

9

Емкость для сбора конденсата

1

4

Клапан предохранительный

4

10

ГРП (с РД-32м)

1

5

Кран с пневмогидроприводом

9

11

Щит автоматизации

2

6

Кран с ручным управлением

20

12

АОГВ

1

Рис. 24. Блочно-комплектная газораспределительная станция БК-ГРС-80/80

I Вход газа Dу 200 Pу 1,2...5,5 МПа
II Выход газа Dу 500 Pу 0,3; 0,6; 1,2 МПа

Поз.

Наименование и марка

Кол.

Поз.

Наименование и марка

Кол.

1

Регулятор давления

5

7

Одоризатор газа

1

2

Фильтр

3

8

Емкость для одоранта

1

3

Устройство сужающее быстросменное

4

9

Емкость для сбора конденсата

1

4

Клапан предохранительный

2

10

ГРП (с РД-32м)

1

5

Кран с пневмогидроприводом

5

11

Щит автоматизации

2

6

Кран с ручным управлением

17

12

АОГВ

1

Рис. 25. Блочно-комплектная газораспределительная станция БК-ГРС-160

3.10. Блочно-комплектные газораспределительные станции ГРС-БКУ

Предназначена для очистки газа от твердой и жидкой фаз, редуцирования газа, поддержания давления газа в заданных пределах, коммерческого измерения и учета газа.

Лицензия на изготовление № 10 И-99/5186 от 26.12.96 г.

Сертификат соответствия № РОСС RU.H004.B00012 срок действия по 09.04.2002

Техническая характеристика

Параметры

Един, измерения

Показатели

1. Номинальная производительность Q

тыс. нм3/час

1; 2,5; 5; 10; 20; 50; 100*

2. Давление газа,





на входе Р1

МПа

не выше 10

на выходе Р2

МПа

от 1,2 до 0,003

3. Температура газа на выходе

°С

не ниже +10

4. Температура окружающей среды

°С

от минус 60 до +45

5. Количество технологических линий

линия

2 (из них 1- резервная)

6. Количество выходов газа

выход

один**

7. Максимальное содержание капельной жидкости в газе

см33

до 0,5

8. Максимальное содержание механических примесей в газе

см33

до 1,0

9. Минимальный размер механических частиц, удерживаемых в фильтр-сепараторе

мкм

До 20

10. Количество котлов

шт.



при Q = 1; 2,5 тыс. нм3/час



2 (из них 1 резервный)

при Q = 5; 10; 20 тыс. нм3/час



3 (из них 1 резервный)

при Q = 50 тыс. нм3/час



1 (подогреватель газа)

при Q = 100 тыс. нм3/час



1 (подогреватель газа)

11. Тепловая мощность одного котла Nk

кВт



при Q = 1; 2,5 тыс. нм3/час



29,07

при Q = 5; 10; 20 тыс. нм3/час



29,07

при Q = 50 тыс. нм3/час



250

при Q = 100 тыс. нм3/час





12. Расход газа на один котел q1

нм3/час



при Nk = 29,07 кВт



3,5

при Nk = 250 кВт



35,0

при Nk = 500 кВт



70,0

13. Давление теплоносителя Рm

МПа



при Nk = 29,07 кВт



0,2 - 0,3

при Nk = 250 кВт



от 2 до 3

при Nk = 500 кВт



от 2 до 3

14. Температура теплоносителя tm

°C

95 - 75

15. Относительная погрешность измерения расхода газа

%

0,5 - 1,0***

16. Установленная электрическая мощность:

кВт



при Q = 1; 2,5 тыс. нм3/час



1,5

при Q = 5; 10 тыс. нм3/час



2,5

при Q = 20 тыс. нм3/час



3,6

при Q = 50 тыс. нм3/час



6,8

при Q = 100 тыс. нм3/час



7,2

17. Номинальное выпрямленное напряжение

В

12/6

ток

А

50/500

18. Тип одоризатора



капельный или с дискретной подачей

Тип метанольницы****



полуавтоматический

20. Объем емкости для одоранта





при Q = 1; 2,5; 5 тыс. нм3/час



50

при Q = 10; 20 тыс. нм3/час



100 (или по требованию

при Q = 50; 100 тыс. нм3/час



400 заказчика)

21. Объем емкости для сбора конденсата

м3

от 1 до 3

22. Давление среды в емкости для сбора конденсата

МПа

1,2

______________

* и свыше по спецзаказу

** по требованию заказчика, два или три

*** выбор измерителя

**** включается в комплект по требованию заказчика

ИЗГОТОВИТЕЛЬ - "ТюменНИИгипрогаз",

625019, г. Тюмень, ул. Республики, 213-б.

Тел.: (3452) 21-15-49, факс 21-47-46.







© 2013 Ёшкин Кот :-)
