Типовые конструкции, изделия и узлы зданий и сооружений

СЕРИЯ 1.241-1

ПАНЕЛИ ПЕРЕКРЫТИЙ
ЖЕЛЕЗОБЕТОННЫЕ МНОГОПУСТОТНЫЕ

Выпуск 20

Предварительно напряженные панели длиной 1198 см,
шириной 149 и 99 см, армированные высокопрочной
проволокой
Æ 5 класса Вр-II с линейно-групповым
расположением арматуры. Метод натяжения - механический

Рабочие чертежи

ТИПОВЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ И СООРУЖЕНИЙ

СЕРИЯ 1.241-1

ПАНЕЛИ ПЕРЕКРЫТИЙ
ЖЕЛЕЗОБЕТОННЫЕ МНОГОПУСТОТНЫЕ

Выпуск 20

Предварительно напряженные панели длиной 1198 см,
шириной 149 и 99 см, армированные высокопрочной
проволокой
Æ 5 класса Вр-II с линейно-групповым
расположением арматуры. Метод натяжения - механический

Рабочие чертежи

Разработаны:

ЦНИИЭП учебных заведений

НИИЖБ Госстроя СССР

Утверждены и введены в действие Государственным Комитетом по Гражданскому строительству и архитектуре при Госстрое СССР

Гл. инженер

А. Ляхович

Зам. директора

Н. Коровин

Нач. отдела

В. Греков

Рук. лаборатории

Г. Бердичевский

Гл. спец. отд.

Э. Шахова

Ст. научный. сотр.

В. Крамарь

Приказ № 17 от 14.01.80 г.



Обозначение

Наименование

Стр.

Содержание

2

1.241-1.20-0000TО

Техническое описание

3

1.241-1.20-0000BC

Ведомость ссылочных документов

4

1.241-1.20-0000Д1

Номенклатура

5

1.241-1.20-0100

Панели ПК4.5-120.15; ПК6-120.15; ПК8-120.15; ПК12.5-120.15.

6

Спецификация.

1.241-1.20-0100СБ

Панели ПК4.5-120.15; ПК6-120.15; ПК8-120.15; ПК 12.5-120.15.

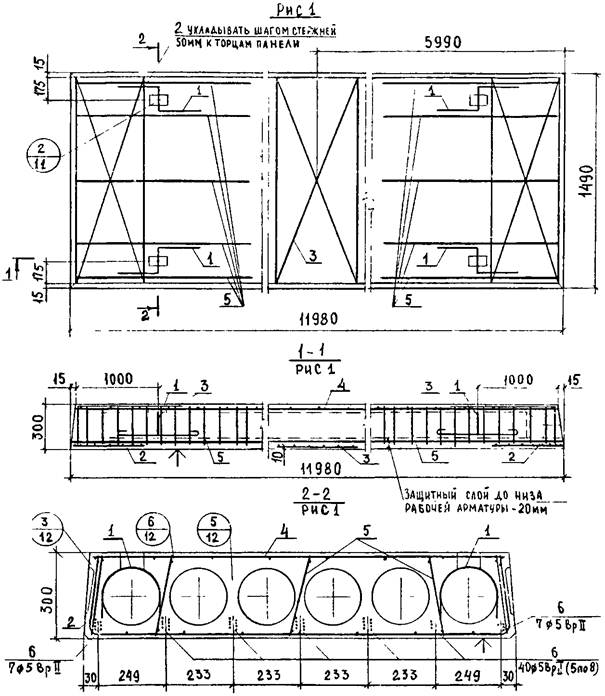

Сборочный чертеж.

7

1.241-1.20-0200

Панели ПК4.5-120.10; ПК6-120.10; ПК8-120.10; ПК12.5-120.10.

8

Спецификация.

1.241-1.20-0200СБ

Панели ПК4.5-120.10; ПК6-120.10; ПК8-120.10; ПК12.5-120.10.

9

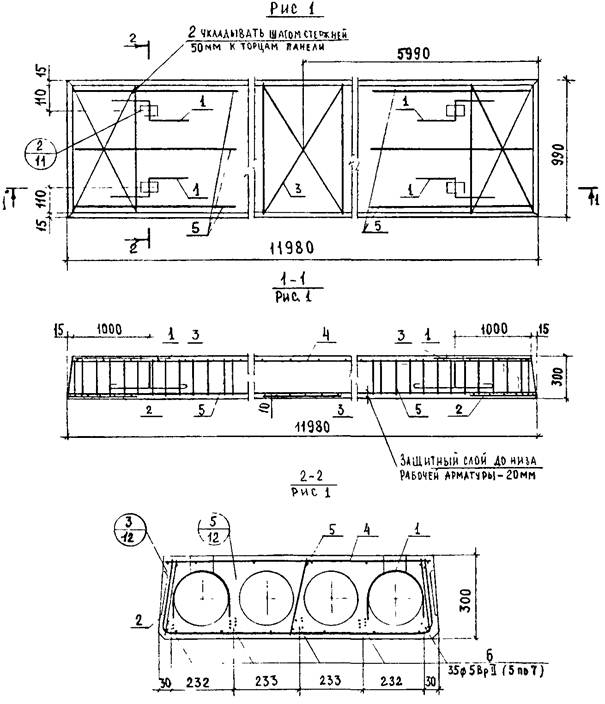

Сборочный чертеж.

1.241-1.20-0000Д2

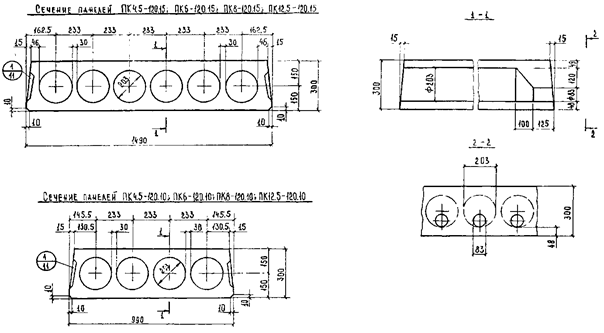

Сечения панелей

10

1.241-1.20-0000Д3

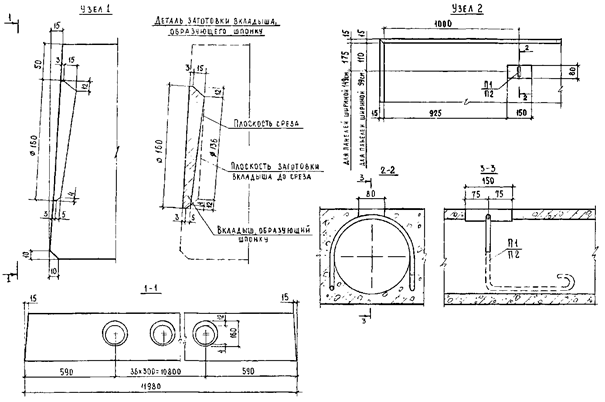

Узлы 1, 2

11

1.241-1.20-0000Д4

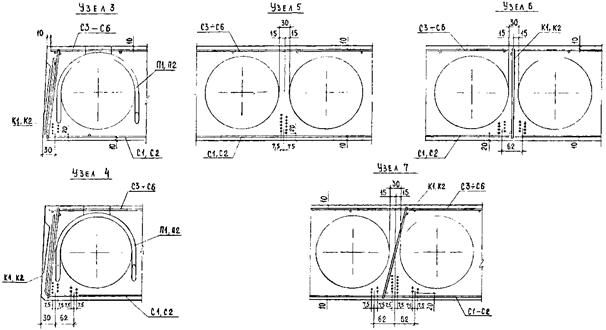

Узлы 3, 4, 5, 6, 7

12

1.241-1.20-0110

Каркасы К1, К2

13

1.241-1.20-0101

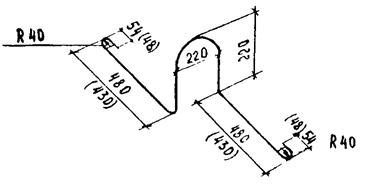

Петли П1, П2

1.241-1.20-0120

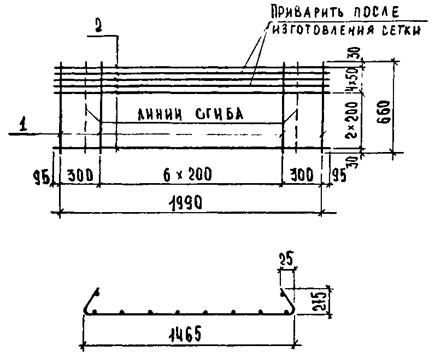

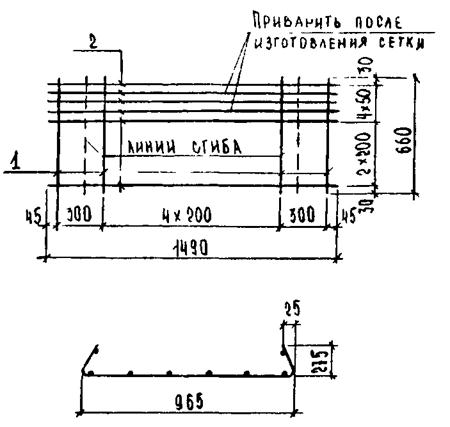

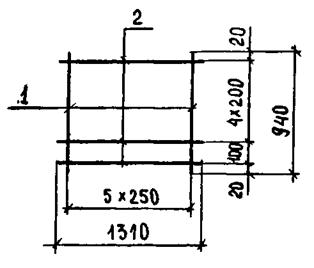

Арматурная сетка C1

14

1.241-1.20-0210

Арматурная сетка С2

1.241-1.20-0130

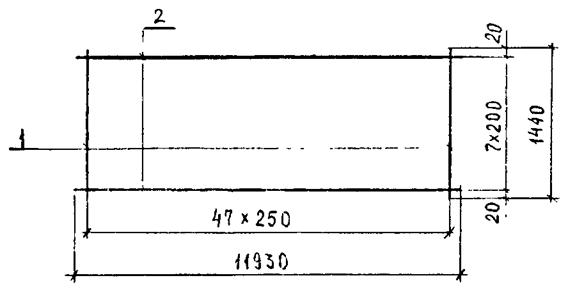

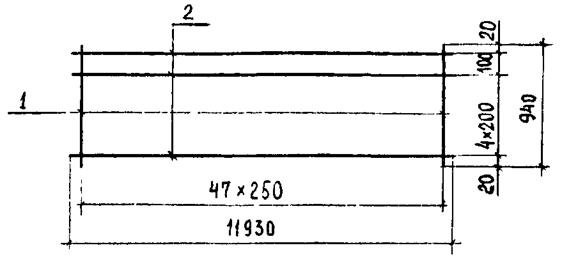

Арматурные сетки С3, С4

15

1.241-1.20-0220

Арматурные сетки С5, С6

1.241-1.20-0140

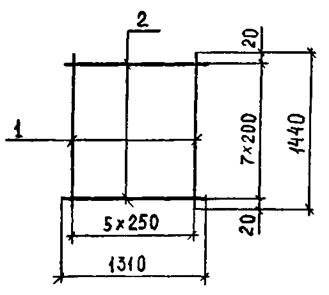

Арматурные сетки С7, С8

16

1.241-1.20-0230

Арматурные сетки С9, С10

1.241-1.20-000Д5

Панели с Усиленными торцами

17

1.241-1.20-0000Д6

Данные для испытаний

18

1.241-1.20-000Д7

Выборка стали

21

Рабочие чертежи железобетонных многопустотных панелей перекрытия длиной 1198 см, шириной 149 и 99 см разработаны на основании задания, утвержденного Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР от 22 марта 1978 г., и предназначены для изготовления предприятиями сборного железобетона. Панели перекрытия следует применять при проектировании и строительстве в обычных условиях общественных зданий со стенами из кирпича или крупных блоков из местных материалов в помещениях с неагрессивной средой.

Согласно расчету, произведенному в соответствии с требованиями главы СНиП II-А5-70* (приложение 2, поз. 23а, примечания 8 и 9), предел огнестойкости панелей перекрытий 1,35 - 1,89 часа; панели предназначены для зданий I - IV степени огнестойкости. Группа возгораемости панелей - «несгораемые».

Панели запроектированы на четыре равномерно распределенные нагрузки, регламентированные СН 382-67.

Состав нагрузок без учета собственного веса, принятых при расчете панелей, приведен в таблице:

Вид нагрузки

Величина нагрузки в кгс/м2 для панелей типа:

ПК4.5-

ПК6-

ПК8-

ПК12.5-

Расчетная

450

600

800

1250

Нормативная

360

500

670

1050

Длительно действующая часть нормативной нагрузки

210

350

520

900

Собственный вес панелей шириной 1490 мм: расчетный - 470 кгс/м2, нормативный - 430 кгс/м2; панелей шириной 990 мм: расчетный - 460 кгс/м2, нормативный - 420 кгс/м2.

Каждой панели перекрытия в зависимости от ее размеров и величины приложенной нагрузки присвоены марки, состоящие из букв ПК - панель с круглыми пустотами, величины расчетной нагрузки (округленно в сотнях кгс/м2) и размеров по длине и ширине (округленно в дм). Пример маркировки многопустотной панели при расчетной нагрузке 800 кгс/м2, длиной 11980 мм, шириной 1490 мм: ПК8-120.15.

Марки панелей проставляются в спецификациях проектов, в заказах заводам-изготовителям и на готовых изделиях. Внесение изменения в обозначение марок не допускается.

Расчет панелей произведен в соответствии с главой СНиП II-21-75 по 3ей категории трещиностойкости.

Армирование панелей принято высокопрочной проволокой периодического профиля Æ 5 класса ВрII (ГОСТ 8480-63), Rа = 10300 кгс/см2.

Предварительное напряжение арматуры осуществляется механическим натяжением проволок до бетонирования с передачей усилий на упоры форм. Расположение арматуры - линейно-групповое, натяжение арматуры - одновременное. Изготовление панелей предусматривается по агрегатно-поточной технологии. Величина предварительного напряжения в арматуре перед бетонированием - 11700 кгс/см2.

Напрягаемая арматура на планах условно не показана. Длина натягиваемых проволок принята равной длине панелей без учета длины выпусков для захвата. Длину заготовки натягиваемых проволок следует определять с учетом захватных приспособлений, применяемых на заводах.

Концы напрягаемой арматуры должны быть защищены слоем раствора не менее 5 мм.

На опорных участках панелей установлены «опорные сетки»: нижние - для восприятия местных сопряжений в зоне заанкеривания предварительно-напряженной арматуры, верхние - для восприятия усилий частичного защемления.

В нижней зоне панели, в середине пролета, поставлена «средняя сетка», служащая для распределения возможной местной монтажной или эксплуатационной нагрузки.

Сетки и каркасы выполнять из стальной низкоуглеродистой проволоки периодического профиля BpI (ТУ 14-4-659-75).

Сварку сеток и каркасов производить с нормированной прочностью в соответствии с требованиями ГОСТ 10922-75.

Арматурные изделия запроектированы из условия изготовления их на многоэлектродных машинах заводов железобетонных конструкций.

Подъемные петли выполнять из стали класса A-I (ГОСТ 5781-75), марок ВСт3сп2 и ВСт3пс2 (ГОСТ 380-71*). В случае монтажа панелей при температуре -40° и ниже запрещается применять сталь марок ВСт3пс2.

Панели типа ПК4.5-, ПК6- и ПК8 - изготовлять из тяжелого бетона проектной марки по прочности на сжатие 350, передаточная прочность бетона к моменту отпуска натяжения должна быть не менее 245 кгс/см2: панели типа ПК12.5 - из тяжелого бетона марки 450 кубиковая прочность бетона к моменту отпуска натяжения - не менее 315 кгс/м2. Завод-изготовитель должен гарантировать получение 100 % прочности бетона к 28-дневному возрасту.

При производстве работ в зимнее время и в других случаях, когда по условиям возведения зданий не может быть обеспечено своевременное приращение прочности бетона, поставщик обязан поставлять панели с прочностью бетона не ниже 100 % проектной.

Панели запроектированы с одним закрытым торцом, заделанным в заводских условиях в процессе формования. Применение панелей без заделки открытого торца допускается в тех случаях, когда напряжение от расчетной нагрузки в стенах на уровне верхней плоскости панели не превышает 17 кгс/см2 при проектной марке бетона 350 и 21 кгс/см2 при проектной марке бетона 450. При больших напряжениях торцы должны быть усилены в заводских условиях заделкой отверстий бетонными вкладышами. Заделка вкладышей выполняется непосредственно после извлечения пуансонов до пропаривания панелей; при этом должно быть обеспечено плотное привыкание вкладышей. Панели с усиленными торцами имеют аналогичную марку с добавлением индекса «а», например, ПК8-120.10а. Детали заделки торцов панелей и величины расчетных нагрузок, допускаемых на торцы, принятые в соответствии с рекомендациями отделения научно-исследовательских работ ЦНИИЭП жилища (заключение от 7.12.65 г.), даны на стр.17.

Подъем панелей при транспортировке и монтаже должен осуществляться с помощью траверс, обеспечивающих вертикальность строп под нагрузкой, или «пауком» с углом наклона строп к горизонту не менее 60°.

Глубина опирания панелей при складировании и транспортировке должна быть не менее 100 мм от торцов по всей ширине панелей.

Для обеспечения совместной работы смежных панелей и требований герметизации перекрытия швы между панелями должны быть тщательно заполнены бетоном марки не менее 200 или цементным раствором марки 200.

Изготовление, приемку, паспортизацию, хранение и транспортирование панелей производить в соответствии с требованиями ГОСТ 13015-75, оценку прочности, жесткости и трещиностойкости - в соответствии с требованиями ГОСТ 8829-77.

Заводам-изготовителям в период освоения панелей необходимо произвести испытания первой партии образцов.

Ведомость ссылочных документов

ТУ 14-4-659-75

Проволока стальная низкоуглеродистая периодического профиля для армирования железобетонных конструкций.

«Руководство по проектированию предварительно-напряженных конструкция из тяжелого бетона» 1977 г.



№: №: п/п

Марка панели

Эскиз

Размеры, мм

Масса изделия, т

Проектная марка бетона

Расход материалов

Лист

l

b

h

бетона на изделие, м3

Стали, кг

всего на изделие

приведенной к стали А-I

на 1 м2 панели

на 1 м3 бетона

1

ПК4.5-120.15

Описание: Описание: Описание: iii

11980

1490

300

7,48

350

2,99

146,63

341,47

8,31

49,04

1.241-1.20-0100 СБ

2

ПК6-120.15

176,14

424,10

9,98

58,91

3

ПК8-120.15

210,43

496,43

11,92

70,58

4

ПК125-120.15

450

289,95

715,50

16,43

96,97

5

ПК4.5-120.10

11980

990

300

4,90

350

1,96

97,12

223,91

8,33

49,55

1.241-1.20-0200 СБ

6

ПК6-120.10

115,57

275,57

9,91

58,96

7

ПК8-120.10

135,76

329,75

11,64

69,27

8

ПК12.5-120.10

450

193,57

478,55

16,59

98,76

Копия верна

Формат

Зона

Поз.

Обозначение

Наименование

Кол.

Примечание

Документация

12

1.241-1.20-0100 СБ

Сборочный чертеж

11

1.241-1.20-0000 ТО

Техническое описание

11

1.241-1.20-0000 ВД

Ведомость ссылочных документов

12

1.241-1.20-0000 Д1

Номенклатура

12

1.241-1.20-0000 Д2

Сечения панелей

12

1.241-1.20-0000 Д3

Узлы 1, 2

12

1.241-1.20-0000 Д4

Узлы 3, 4, 5, 6, 7

12

1.241-1.20-0000 Д5

Панели с усиленными торцами

12

1.241-1.20-0000 Д6

Данные для испытаний

12

1.241-1.20-0000 ВС

Выборка стали

Сборочные единицы

11

2

1.241-1.20-0120

Арматурная сетка С1

2

Детали

11

1

1.241-1.20-0101

Петля П1

4

Переменные данные для исполнения

1.241.20-0100

Сборочные единицы

11

5

1.241-1.20-0110

Каркас К1

10

11

4

1.241-1.20-0130

Арматурная сетка С3

1

11

3

1.241-1.20-0140

Арматурная сетка С7

3

Детали

Отдельные стержни

64

6

1.241-1.20-0102

Æ 5 ВрII ГОСТ 8486-63, l = 1198

54

Материалы

Бетон марки 350

2,99

м3

1.241-1.20-0100-01

Сборочные единицы

11

5

1.241-1.20-0110

Каркас К1

10

11

4

1.241-1.20-0130

Арматурная сетка С3

1

11

3

1.241-1.20-0140

Арматурная сетка С7

3

Детали

Отдельные стержни

64

6

1.241-1.20-0102

Æ 5 BpII, ГОСТ 8480-63 l = 11980

70

Материалы

Бетон марки 350

2,99

м2

1.241-1.20-0100-02

Сборочные единицы

11

5

1.241-1.20-0110-01

Каркас К2

14

11

3

1.241-1.20-0130

Арматурная сетка С3

1

11

3

1.241-1.20-0140

Арматурная сетка С7

3

Детали

Отдельные стержни

64

6

1.241-1.20-0102

Æ 5 BpII, ГОСТ 8480-63 l = 11980

Материалы

Бетон марки 350

2,99

м2

1.241-1.20-0100-03

Сборочные единицы

11

5

1.241-1.20-0110-01

Каркас К2

14

11

4

1.241-1.20-0130-01

Арматурная сетка С4

1

11

3

1.241-1.20-0140

Арматурная сетка С7

1

11

3

1.241-1.20-0140-01

Арматурная сетка С8

2

Детали

Отдельные стержни

64

6

1.241-1.20-0102

Æ 5 BpII, ГОСТ 8480-63 l = 11980

Материалы

Бетон марки 450

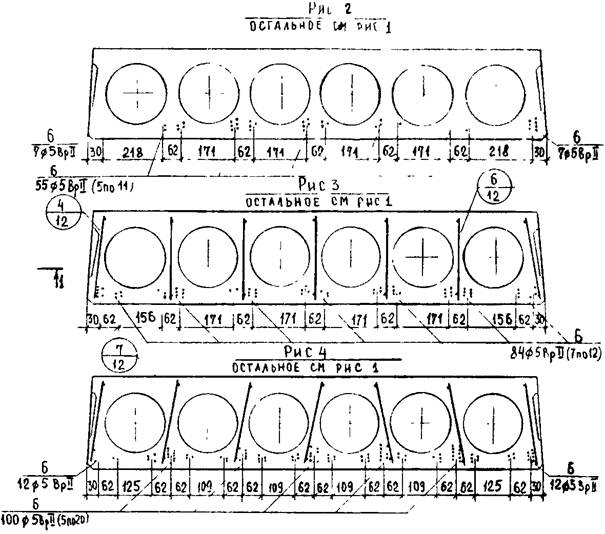

Поверхность, отмеченную знаком ↑, подготовить под окраску.

Обозначение

Рис.

Марка

1.241-1.20-0100

1

ПК4.5-120.15

1.241-1.20-0100-01

2

ПК6-120.15

1.241-1.20-0100-02

3

ПК8-120.15

1.241-1.20-0100-03

4

ПК12.5-120.15



формат

Зона

Поз.

Обозначение

Наименование

Кол.

Примечание

Документация

12

1.241-1.20-0200 СБ

Сборочный чертеж

11

1.241-1.20-0000 ТО

Техническое описание

11

1.241-1.20-0000 ВД

Ведомость ссылочных документов

12

1.241-1.20-0000 Д1

Номенклатура

12

1.241-1.20-0000 Д2

Сечение панелей

12

1.241-1.20-0000 Д3

Узлы 1, 2

12

1.241-1.20-0000 Д4

Узлы 3, 4, 5, 6, 7

12

1.241-1.20-0000 Д5

Панели с усиленными торцами

12

1.241-1.20-0000 Д6

Данные для испытаний

12

1.241-1.20-0000 ВС

Выборка стали

Сборочные единицы

11

2

1.241-1.20-0210

Арматурная сетка С2

2

Детали

11

1

1.241-1.20-0101-01

Петля П2

4

Переменные данные для исполнения

1.241-1.20-0200

Сборочные единицы

11

5

1.241-1.20-0110

Каркас К1

6

11

4

1.244-1.20-0220

Арматурная сетка С5

1

11

3

1.2.41-1.20-0230

Арматурная сетка С9

3

Детали

Отдельные стержни

64

6

1.241-1.20-0102

Æ 5 ВрII ГОСТ 8480-63, l = 11980

35

Материалы

Бетон марки 350

1,96

м3

1.241-1.20-0200-01

Сборочные единицы

11

5

1.241-1.20-0110

Каркас К1

6

11

4

1.241-1.20-0220

Арматурная сетка С5

1

11

3

1.211-1.20-0230

Арматурная сетка С9

3

Детали

Отдельные стержни

64

6

1.241-1.20-0102

Æ 5 ВрII ГОСТ 8480-63, l = 11980

45

Материалы

Бетон марки 350

1,96

м3

1.241-1.20-0200-02

Сборочные единицы

11

5

1.241-1.20-0110-01

Каркас К2

6

11

4

1.241-1.20-0220

Арматурная сетка С5

1

11

3

1.241-1.20-0230

Арматурная сетка С9

3

Детали

Отдельные стержни

64

6

1.241-1.20-0102

Æ 5 ВрII ГОСТ 8480-63, l = 11980

55

Материалы

Бетон марки 350

1.241-1.20-0200-03

Сборочные единицы

11

5

1.241-1.20-0110-01

Каркас К2

10

11

4

1.241-1.20-0220-01

Арматурная сетка С6

1

11

5

1.241-1.20-0230

Арматурная сетка С9

1

11

3

1.241-1.20-0230-01

Арматурная сетка С10

2

Детали

Отдельные стержни

64

6

1.241-1.20-0102

Æ 5 ВрII ГОСТ 8480-63, l = 11980

81

Материалы

Бетон марки 350

1,96

м3

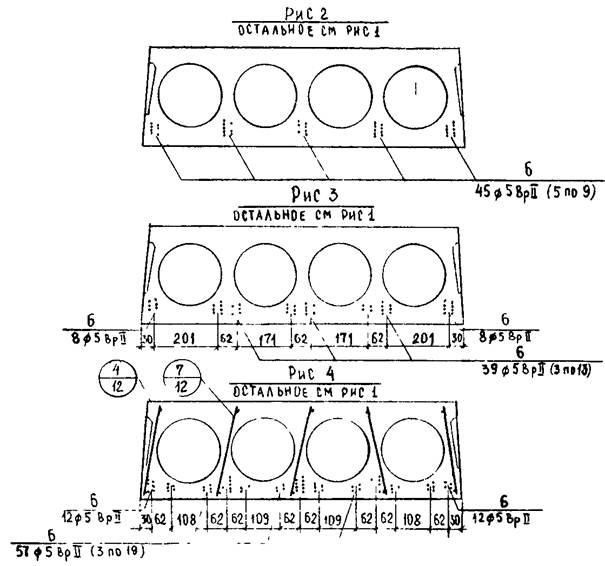

Поверхность, отмеченную знаком ↑, подготовить под окраску.

Обозначение

Рис.

Марка

1.241-1.20-0200

1

ПК4.5-120.10

1.241-1.20-0200-01

2

ПК6-120.10

1.241-1.20-0200-02

3

ПК8-120 10

1.241-1.20-0200-03

4

ПК12.5-120.10

Обозначение

Марка

Масса, кг

1.241-1.20-0110

К1

1,10

1.241-1.20-0110-01

К2

1,39



Формат

Зона

Поз.

Обозначение

Наименование

Кол.

Примечание

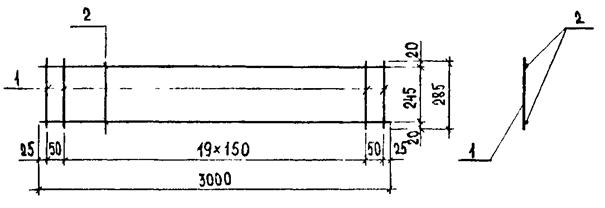

1.241-1.20-0110

Для К1

Детали

64

1

1.241-1.20-0111

Æ 4 ВрI Ту-14-4-659-75, l = 285

22

0,56 кг

64

2

1.241-1.20-0112

Æ 4 ВрI Ту-14-4-659-75, l = 3000

2

0,54 кг

1.241-1.20-0110-01

Для K2

Детали

64

1

1.241-1.20-0111

Æ 4 ВрI Ту-14-4-659-75, l = 285

22

0,56 кг

64

2

1.241-1.20-0111-01

Æ 5 ВрI Ту-14-4-659-75, l = 3000

2

0,83 кг

Обозначение

Марка

Æ, мм

l, мм

Масса, кг

1.241-1.20-0101

П1

18 АI

1750

3,50

1.241-1.20-0101-01

П2

16 АI

1600

2,52

Размеры в скобках даны для петли П2.

Формат

Зона

Поз.

Обозначение

Наименование

Кол.

Примечание

1.241-1.20-0120

Детали

64

1

1.241-1.20-0121

Æ 4 ВрI Ту-14-4-659-75, l = 660

9

0,54 кг

64

2

1.241-1.20-0122

Æ 4 ВрI Ту-14-4-659-75, l = 1990

7

1,25 кг

Формат

Зона

Поз.

Обозначение

Наименование

Кол.

Примечание

1.241-1.20-0210

Детали

64

1

1.241-1.20-0211

Æ 4 ВрI Ту-14-4-659-75, l = 660

7

0,42 кг

64

2

1.241-1.20-0212

Æ 4 ВрI Ту-14-4-659-75, l = 1490

7

0,94 кг

Обозначение

Марка

Масса, кг

1.241-1.20-0130

С3

13,26

1.241-1.20-0131-01

С4

17,24



Формат

Зона

Поз.

Обозначение

Наименование

Кол.

Примечание

1.241-1.20-0130

Для С3

Детали

64

1

1.241-1.20-0131

Æ 4 ВрI Ту-14-4-659-75, l = 1440

36

4,67 кг

2

1.241-1.20-0132

Æ 4 ВрI Ту-14-4-659-75, l = 11930

8

8,59 кг

1.241-1.20-0130-01

Для С4

Детали

64

1

1.241-1.20-0131

Æ 4 ВрI Ту-14-4-659-75, l = 1140

36

4,67 кг

64

2

1.241-1.20-0132-01

Æ 4 ВрI Ту-14-4-659-75, l = 11930

8

13,27 кг

Обозначение

Марка

Масса, кг

1.241-1.20-0220

С5

9,49

1.241-1.20-0220-01

С6

13,00



Формат

Зона

Поз.

Обозначение

Наименование

Кол.

Примечание

1.241-1.20-0220

Для С5

Детали

64

1

1.241-1.20-0221

Æ 4 ВрI Ту-14-4-659-75, l = 940

36

3,05 кг

64

2

1.241-1.20-0222

Æ 4 ВрI Ту-14-4-659-75, l = 11930

6

6,44 кг

1.241-1.20-0220-01

Для С6

Детали

64

1

1.241-1.20-0221

Æ 4 ВрI Ту-14-4-659-75, l = 940

36

3,05 кг

64

2

1.241-1.20-0222-01

Æ 5 ВрI Ту-14-4-659-75, l = 11930

6

9,95 кг

Обозначение

Марка

Масса, кг

1.241-1.20-0140

С7

1,72

1.241-1.20-0140-01

С8

2,24



Формат

Зона

Поз.

Обозначение

Наименование

Кол.

Примечание

1.241-1.20-0140

Для С7

Детали

64

1

1.241-1.20-0141

Æ 4 ВрI Ту-14-4-659-75, l = 1440

6

0,78

64

2

1.241-1.20-0142

Æ 4 ВрI Ту-14-4-659-75, l = 1310

8

0,94

1.241-1.20-0220-01

Для С8

Детали

64

1

1.241-1.20-0141

Æ 4 ВрI, Ту-14-4-659-75, l = 1440

6

0,78 кг

64

2

1.241-1.20-0142-01

Æ 5 ВрI, Ту-14-4-659-75, l = 1310

8

1,46 кг

Обозначение

Марка

Масса, кг

1.241-1.20-0230

С9

1,22

1.241-1.20-0230-01

С10

1,60



Формат

Зона

Поз.

Обозначение

Наименование

Кол.

Примечание

1.241-1.20-0230

Для С9

Детали

64

1

1.241-1.20-0231

Æ 4 ВрI, Ту-14-4-659-75, l = 940

6

0,51

64

2

1.241-1.20-0232

Æ 4 ВрI, Ту-14-4-659-75, l = 1310

6

0,71

1.241-1.20-0230-01

Для С10

Детали

64

1

1.241-1.20-0231

Æ 4 ВрI, Ту-14-4-659-75, l = 940

6

0,51 кг

64

2

1.241-1.20-0232-01

Æ 5 ВрI, Ту-14-4-659-75, l = 1310

6

1,09

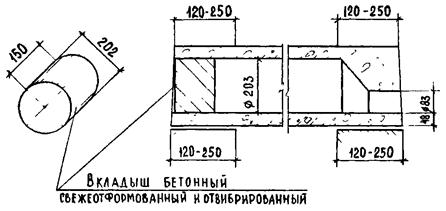

Марка панели

Характеристика изделия

Вес

Объем бетона

Приведенная толщина бетона

Вес стали

Расход стали на 1 м2 панели

Расход стали на 1 м2 бетона

кг

м3

см

кг

кг

кг

ПК4.5-120.15а

7550

3,02

17,11

146,63

8,31

48,55

ПК6-120 15а

7550

3,02

17,11

176,14

9,98

58,32

ПК8-120.15а

7550

3,02

17,11

210,43

11,92

69,68

ПК12.5-120.15а

7550

3,02

17,11

289,95

16,43

96,01

ПК4.5-120.10а

4950

1,98

16,97

97,12

8,33

49,05

ПК6-120.10а

4950

1,98

16,97

115,57

9,91

58,37

ПК8-120.10а

4950

1,98

16,97

135,76

11,64

68,57

ПК12.5-120.10а

4950

1,98

16,97

193,57

16,59

97,76

Примечания

1. Панели, обозначенные марками с индексом «а» отличаются от основных панелей /без индекса/ только усилением открытых торцов бетонными вкладышами

2. Расчетные нагрузки на опорные концы приняты:

при глубине опирания 12 см - 50 кг/см2

25 см - 35 кг/см2,

при промежуточных значениях глубины опирания панелей величины расчетных нагрузок принимаются по интерполяции.

Разрушающая нагрузка принимается равной расчетной, умноженной на коэффициент по ГОСТ 8829-77

3. Бетонные вкладыши и панели готовить из бетона одинаковой марки

4. Заделку вкладышей в торцы выполнять непосредственно после извлечения панелей, обеспечив плотное примыкание вкладышей.

5. Закрытые торцы панелей, образуемые при формовании с выходными отверстиями малого диаметра, укладывать на стене с большей нагрузкой.

Описание: Описание: Описание: iii

При проведении испытаний следует руководствоваться указаниями ГОСТ 8829-77



Марка панелей

Площадь загружения при испытании, см2

Проверка прочности

Вид разрушения и величина коэффициента «С»

Текучесть продольной растянутой арматуры до наступления раздробления бетона сжатой зоны сечения, С = 1,4*

Разрыв продольной растянутой арматуры или раздробление бетона сжатой зоны сечения до наступления текучести продольной растянутой арматуры или разрушение по сечениям наклонным к продольной оси конструкции или выдергивание арматуры и раскол бетона, С = 1,6**

Величина разрешающей нагрузки, кг/м2

Величина разрушающей нагрузки, кг/м2

при которой изделия признаются годными (п. 2.4.2 ГОСТ)

при которой требуются повторные испытания (п. 3.2.2 ГОСТ)

при которой изделия признаются годными (п. 2.4.2 ГОСТ)

при которой требуются повторные испытания (п. 3.2.2 ГОСТ)

с учетом собственного веса изделия

за вычетом собственного веса изделия

за вычетом собственного веса изделия

с учетом собственного веса изделия

за вычетом собственного веса изделия

за вычетом собственного веса изделия

ПК4.5-120.15

1185´146

1290

860

< 860, но ³ 730

1470

1040

< 1040, но ³ 885

ПК6-120.15

1185´146

1500

4100

< 1100, но ³ 935

1710

1280

< 1280, но ³ 1090

ПК8-120.15

1185´146

1780

1350

< 1350, но ³ 1145

2030

1600

< 1600, но ³ 1360

ПК12.5-120.15

1185´146

2410

1980

< 1980, но ³ 1680

2750

2320

< 2320, но ³ 1975

ПК4.5-120.10

1185 ´96

1275

855

< 855, но ³ 725

1455

1035

< 1035, но ³ 880

ПК6-120.10

1185´96

1485

1065

< 1065, но ³ 1260

1695

1275

< 1275, но ³ 1085

ПК8-120.10

1185´96

1765

1345

< 1345, но ³ 1140

2015

1595

< 1595, но ³ 1355

ПК12.5-120.10

1185´96

2395

1975

< 1975, но ³ 1680

2735

2315

< 2315, но ³ 1970

____________

* Текучесть продольной растянутой арматуры характеризуется прогибом, величина которого равна 1/30 пролета конструкций (п. 3.2.1б ГОСТ)

** Раздробление бетона от сжатия до достижения в продольной растянутой арматуре предела текучести или одновременно с ним характеризуется прогибом конструкции, менее чем в 1,5 раза превышающим прогиб при контрольной нагрузке по проверке жесткости, или раскрытием трещин на величину менее 1 мм (п. 3.2.1в ГОСТ)


Марка панели

Проверка по образованию трещин*

Проверка жесткости

Контрольная нагрузка за вычетом собственного веса изделия (кг/м3) для случая испытания в возрасте**

Контрольная нагрузка за вычетом собственного веса изделия (кг/м3) для случая испытания в возрасте

Контрольный прогиб от контрольной нагрузки для случая испытания в возрасте fк***, мм

/п. 2.4.6. ГОСТ/

/п. 2.4.3 и п. 2.3.6 ГОСТ/

/п. 2.4.3 и п. 2.4.6 ГОСТ/

3

7

14

28

100

3

7

14

28

100

3

7

14

28

100

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

ПК4.5-120.15

400

395

365

375

360

400

395

385

375

360

23,2

22,9

22,4

21,8

20,9

ПК6-120.15

560

550

540

525

500

560

550

540

525

500

32,4

32,0

31,3

30,5

29,0

ПК8-120.15

765

755

735

700

670

765

755

735

700

670

44,4

43,6

42,6

40,7

38,8

ПК12.5-120.15

1215

1190

1160

1120

1150

1215

1190

1160

1120

1150

63,5

62,3

60,7

58,6

54,9

ПК4.5-120.10

400

395

385

375

360

400

395

385

375

360

23,3

23,0

22,6

22,1

21,1

ПК6-120.10

560

550

540

525

500

560

550

540

525

500

32,7

32,3

31,6

30,8

29,3

ПК8-120.10

765

750

735

710

670

765

750

735

710

670

44,8

44,0

43,0

41,6

39,2

ПК12.5-120.10

1215

1195

1160

1120

1050

1215

1195

1160

1120

1050

64,1

63,1

61,4

59,3

55,5

____________

* Величина нагрузки при появлении первой трещины, при которой изделие признается годным, должна быть больше или равна контрольной нагрузке за вычетом собственного веса изделия.

** При проведении испытания в промежуточные сроки величина нагрузки определяется по интерполяции.

*** Контрольные прогибы fк замеряются от нижней грани панели с момента загружения его на испытательном стенде контрольной нагрузкой.

Марка панели

Проверка жесткости

fдлит.

fпред.

Величина измеренного прогиба (мм) для случая испытания в возрасте

для случая испытания в возрасте

/п. 3.3.3 ГОСТ/

/п. 3.3.1 ГОСТ/

при которой изделие признается годным

при которой требуется повторное испытание

3

7

14

28

100

3

7

14

28

100

3

7

14

28

100

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

суток

ПК4.5-120.15

0,97

0,96

0,94

0,91

0,87

£ 25,5

£ 25,2

£ 24,7

£ 24,0

£ 22,9

> 25,5, но £ 26,6

> 25,2, но ³ 26,3

> 24,7, но ³ 25,8

> 24,0, но ³ 25,1

> 22,9, но 24,0

ПК6-120.15

1,35

1,33

1,29

1,27

1,21

£ 35,7

£ 35,2

£ 34,5

£ 33,6

£ 31,9

> 35,7, но £ 37,3

> 35,2, но ³ 36,8

> 34,5, но ³ 36,0

> 33,6, но ³ 35,1

> 31,9, но ³ 33,3

ПК8-120.15

1,85

1,82

1,78

1,70

1,62

£ 48,8

£ 48,0

£ 46,8

£ 44,7

£ 42,7

> 48,8, но ³ 51,0

> 48,0, но ³ 50,2

> 46,8, но ³ 49,0

> 44,7, но ³ 46,8

> 42,7, но ³ 44,6

ПК12.5-120.15

2,65

2,60

2,54

2,45

2,29

£ 69,8

£ 68,5

£ 66,8

£ 64,5

£ 60,4

> 69,8, но ³ 73,0

> 68,5, но ³ 71,7

> 66,8, но ³ 69,9

> 64,5, но ³ 67,4

> 60,4, но ³ 63,2

ПК4.5-120.10

0,97

0,96

0,95

0,92

0,88

£ 25,6

£ 25,3

£ 24,9

£ 24,3

£ 23,2

> 25,6, но ³ 26,8

> 25,3, но ³ 26,4

> 24,9, но ³ 26,0

> 24,3, но ³ 25,4

> 23,2, но ³ 24,2

ПК6-120.10

1,37

1,35

1,32

1,29

1,22

£ 36,0

£ 35,5

£ 34,7

£ 33,9

£ 32,2

> 36,0, но ³ 37,6

> 35,5, но ³ 37,1

> 34,7, но ³ 36,3

> 33,9, но ³ 35,4

> 32,2, но ³ 33,6

ПК8-120.10

1,87

1,84

1,79

1,74

1,64

£ 49,2

£ 48,4

£ 47,2

£ 45,8

£ 43,1

> 49,2, но ³ 51,5

> 48,4, но ³ 50,6

> 47,2, но ³ 49,4

> 45,8, но ³ 47,8

> 43,1, но ³ 45,1

ПК12,5-120.10

2,68

2,63

2,56

2,48

2,32

£ 70,5

£ 69,4

£ 67,6

£ 65,2

£ 61,0

> 70,5, но ³ 73,7

> 69,4, но ³ 72,6

> 67,6, но ³ 70,6

> 65,2, но ³ 68,2

> 61,0, но ³ 63,8




Марка панели

Арматурная сталь

Арматурная проволока

Арматурная проволока

Всего, кг

ГОСТ 5781-75, кг

ГОСТ 8480-63, кг

ТУ 14-4-659-75, кг

класса A-I

класса

класса

Итого

Æ 16

Æ 18

Æ 5

Æ 4

Æ 5

ПК4.5-120.15

14,0

99,63

33,00

33,00

146,63

ПК6-120.15

14,0

129,14

33,00

33,00

176,14

ПК8-120.15

14,0

154,97

29,84

11,62

41,46

210,43

ПК12.5-120.15

14,0

228,77

19,37

27,81

47,18

289,95

ПК4.5-120.10

10,08

64,57

22,47

22,47

97,12

ПК.6-120.10

10,08

83,02

22,47

22,47

115,57

ПК8-120.10

10,08

101,47

19,23

4,98

24,21

135,76

ПК12.5-120.10

10,08

149,44

13,61

20,43

34,04

193,57





© 2013 Ёшкин Кот :-)
