Государственная система санитарно-эпидемиологического
нормирования Российской Федерации

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Методические указания
по определению концентраций химических
веществ в воде централизованного
хозяйственно-питьевого водоснабжения

Сборник методических указаний

МУК 4.1.646 - 4.1.660-96

Минздрав России

Москва 1997

1. Подготовлены творческим коллективом специалистов в составе: Малышева А.Г. (руководитель), Зиновьева Н.П., Суворова Ю.Б., Растянников Е.Г., Топорова И.Н., Евстигнеева М.А., при участии Кучеренко А.И. (Госкомсанэпиднадзор России).

2. Утверждены и введены в действие Первым заместителем Председателя Госкомсанэпиднадзора России - заместителем Главного государственного санитарного врача Российской Федерации С.В. Семеновым 31 октября 1996 года

3. Введены впервые.

СОДЕРЖАНИЕ





УТВЕРЖДАЮ

Первый заместитель Председателя

Госкомсанэпиднадзора России

заместитель Главного государственного

санитарного врача Российской Федерации

С.В. Семенов

31 октября 1996 г.

МУК 4.1.646 - 4.1.660-96

Дата введения - с момента утверждения

Область применения

Методические указания по определению концентраций химических веществ в воде предназначены для использования органами государственного санитарно-эпидемиологического надзора при осуществлении государственного контроля за соблюдением требований к качеству воды централизованного хозяйственно-питьевого водоснабжения, водохозяйственными организациями, производственными лабораториями предприятий, контролирующими состояние водных объектов, а также научно-исследовательскими институтами, работающими в области гигиены водных объектов.

Включенные в сборник методические указания разработаны в соответствии с требованиями ГОСТа 8.010-90 «Методики выполнения измерений», ГОСТа 17.0.0.02-79 «Охрана природы. Метрологическое обеспечение контроля загрязненности атмосферы, поверхностных вод и почвы. Основные положения». В сборнике приведены методики по измерению концентраций 40 химических веществ.

Методики выполнены с использованием современных физико-химических методов исследования газовой хроматографии с различного вида детектированием, метрологически аттестованы и дают возможность контролировать содержание химических веществ на уровне и меньше их предельно допустимых концентраций в воде, установленных в СанПиН 2.1.4.559-96 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества», а для веществ не включенных в перечень нового документа - в действующих «Санитарных правилах и нормах охраны поверхностных вод от загрязнения».

Методические указания одобрены и приняты на совместном заседании группы Главного эксперта Комиссии по санитарно-гигиеническому нормированию «Лабораторно-инструментальное дело и метрологическое обеспечение» Госкомсанэпиднадзора России и бюро секции по физико-химическим методам исследования объектов окружающей среды Проблемной комиссии «Научные основы экологии человека и гигиены окружающей среды».





УТВЕРЖДЕНО

Первым заместителем Председателя

Госкомсанэпиднадзора России -

заместителем Главного государственного

санитарного врача Российской Федерации

31 октября 1996 г.

МУК 4.1.647-96

Дата введения: с момента утверждения

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Методические указания по газохроматографическому определению фенола в воде

Настоящие методические указания устанавливают количественный газохроматографический анализ воды централизованного хозяйственно-питьевого водоснабжения для определения в ней содержания фенола в диапазоне концентраций 0,0005 - 0,1 мг/дм3.

С6Н5ОН                                                        мол. масса 94,11

Фенол - бесцветное кристаллическое вещество со специфическим запахом, температура плавления - 42 °С, температура кипения - 182 °С. В 100 дм3 воды при 15 °С растворяется 8,2 г фенола. Хорошо растворим в хлороформе, эфире, маслах и других органических растворителях.

Фенол является нервным ядом, обладает сильным раздражающим и прижигающим действием. Предельно допустимая концентрация в воде водных объектов хозяйственно-питьевого и культурно-бытового водопользования 0,001 мг/л. Относится к 4-му классу опасности.

1. Погрешность измерений

Методика обеспечивает выполнение измерений с погрешностью, не превышающей ± 20,7 %, при доверительной вероятности 0,95.

2. Метод измерений

Измерения содержаний фенола выполняют методом газовой хроматографии. Методика основана на извлечении фенола из воды с помощью газовой экстракции, концентрировании в ловушке с адсорбентом и экстракции диэтиловым эфиром с последующим анализом на хроматографе с пламенно-ионизационным детектором.

Нижний предел измерения в объеме пробы 0,001 мкг.

Определению не мешают крезолы и хлорфенолы.

3. Средства измерений, вспомогательные устройства, материалы, реактивы

При выполнении измерений применяют следующие средства измерений, вспомогательные устройства, материалы и реактивы.

3.1. Средства измерений

Хроматограф газовый с пламенно-ионизационным детектором

Барометр-анероид М-67

ТУ 2504-1797-75

Весы аналитические ВЛА-200

ГОСТ 24104-80Е

Линейка измерительная

ГОСТ 17435-72

Лупа измерительная

ГОСТ 8309-75

Меры массы

ГОСТ 7328-82Е

Микрошприц МШ-10М

ГОСТ 8043-75

Посуда стеклянная лабораторная

ГОСТ 1770-74Е, 20292-80, 25336-82

Секундомер СДС, пр. 1-2-000

ГОСТ 5072-79

Термометр лабораторный шкальный ТЛ-2, пределы 0 - 55 °С, цена деления 1 °С

ГОСТ 215-73Е

3.2. Вспомогательные устройства

Баня водяная

Дистиллятор

ТУ 61-1-721-79

Колба Вюрца (схема перегонки, рис. 1)

Микрокомпрессор РК-1

ТУ 25-056-926-77

Насос вакуумный водоструйный

ГОСТ 10696-75

Редуктор водородный

ТУ 26-05-463-76

Редуктор кислородный

ТУ 26-05-235-70

Сорбционные трубки из молибденового стекла длиной 10 см и внутренним диаметром 3 мм

Сосуд для газовой экстракции (колба Эрленмейера) емкостью 0,5 л

Хроматографическая колонка из нержавеющей стали длиной 3 м и внутренним диаметром 3 мм

Чашки фарфоровые

ГОСТ 9147-73

Электроплитка

ГОСТ 14919-83

3.3. Материалы

Азот сжатый в баллоне

ГОСТ 9293-74

Воздух сжатый в баллоне

ГОСТ 11882-73

Водород сжатый в баллоне

ГОСТ 3022-89

Стекловолокно обезжиренное

ГОСТ 10176-74

Стеклянные заглушки

Трубки из силиконовой резины

3.4. Реактивы

Ацетон, ч.д.а.

ГОСТ 2603-79

Вода дистиллированная

ГОСТ 6709-77

н-Гексан, х.ч.

ТУ 6-09-3375-78

Диэтиловый эфир, фармакопейный

Карбовакс-20М на хроматоне

NAW-DMCS, зернением 0,1 - 0,125 мм (Чехия)

Кислота серная, пл. 1,84 г/см3, х.ч.

ГОСТ 3188-77

Силохром С-80, фракция 0,5 - 0,35 мм

Натрия сульфит, ч.д.а.

ГОСТ 195-77

Фенол, ч.д.а.

ГОСТ 6417-72

4. Требования безопасности

4.1. При работе с реактивами соблюдают требования безопасности, установленные для работы с токсичными, едкими и легковоспламеняющимися веществами по ГОСТу 12.1.005-88.

4.2. При выполнении измерений с использованием газового хроматографа соблюдают правила электробезопасности в соответствии с ГОСТом 12.1.019-79 и инструкцию по эксплуатации прибора.

5. Требования к квалификации операторов

К выполнению измерений допускают лиц, имеющих квалификацию не ниже инженера-химика, с опытом работы на газовом хроматографе.

6. Условия измерений

При выполнении измерений соблюдают следующие условия:

6.1. Процессы приготовления растворов и подготовки проб к анализу проводят в нормальных условиях согласно ГОСТу 15150-69 при температуре воздуха (20 ± 10) °С, атмосферном давлении 630 - 800 мм рт.ст. и влажности воздуха не более 80 %.

6.2. Выполнение измерений на газовом хроматографе проводят в условиях, рекомендуемых технической документацией к прибору.

7. Подготовка к выполнению измерений

Перед выполнением измерений проводят следующие работы: приготовление растворов, подготовка хроматографической колонки и сорбционной трубки, установление градуировочной характеристики, отбор проб.

7.1. Приготовление растворов

Исходный раствор фенола для градуировки (с = 1,0 мг/см3). 100 мг фенола вносят в мерную колбу вместимостью 100 см3, доводят уровень дистиллированной водой до метки и тщательно перемешивают. Срок хранения раствора - 30 дней в холодильнике.

Рабочий раствор фенола (с = 0,001 мг/см3). 1,0 см3 исходного раствора вносят в колбу вместимостью 1000 см3, доводят уровень раствора до метки дистиллированной водой и перемешивают. Срок хранения рабочего раствора - 7 дней в холодильнике.

Кислота серная. Раствор в воде в соотношении 1:3.

Фенол свежеперегнанный. Перегонку проводят согласно схеме на рис. 1.

7.2. Подготовка хроматографической колонки и сорбционной трубки

Хроматографическую колонку и сорбционную трубку перед заполнением насадками промывают дистиллированной водой, ацетоном, гексаном и высушивают в токе азота (расход 50 см3/мин) при температуре 80 - 100 °С.

Заполнение хроматографической колонки насадкой проводят под вакуумом. Концы колонки закрывают тампонами из обезжиренного стекловолокна, устанавливают ее в термостате хроматографа, не подключая к детектору, и кондиционируют в токе газа-носителя (азота) с расходом 100 см3/мин в течение 12 часов при температуре 200 °С. После охлаждения колонку подключают к детектору, записывают нулевую линию в рабочем режиме. При отсутствии дрейфа нулевой линии колонка готова к работе.

Аналогичным образом кондиционируют сорбционные трубки. Концы каждой трубки, содержащей 0,1 г силохрома С-80, закрывают тампонами из обезжиренного стекловолокна и кондиционируют при температуре 300 °С в течение 2 ч. До начала измерений сорбционные трубки закрывают стеклянными заглушками и хранят в эксикаторе.

7.3. Установление градуировочной характеристики

Градуировочную характеристику устанавливают методом абсолютной градуировки на градуировочных растворах фенола. Она выражает зависимость площади пика на хроматограмме (мм2) от массы фенола (мкг) и строится по 5-ти сериям растворов для градуировки.

Каждую серию, состоящую из 6-ти градуировочных растворов, готовят в стеклянных сосудах для газовой экстракции вместимостью 500 см3 с силиконовыми пробками. Для этого в каждую колбу вносят рабочий раствор для градуировки в соответствии с табл. 1. 0,5 см3 раствора серной кислоты, доводят объем дистиллированной водой до 250 см3, закрывают сосуд силиконовой пробкой и тщательно перемешивают.

Таблица 1

Растворы для установления градуировочной характеристики при определении концентрации фенола

Номер раствора

1

2

3

4

5

6

Объем рабочего р-ра (с = 0,001 мг/см3), см3

0

0,1

0,25

1,0

10,0

25,0

Содержание фенола, мкг

0

0,1

0,25

1,0

10,0

25,0

После заполнения сосуда его помещают в водяную баню с температурой воды 50 °С, присоединяют сорбционную трубку и микрокомпрессор (рис. 2) и через 1 - 2 мин начинают с помощью микрокомпрессора барботировать воздух через раствор в сосуде (расход 300 см3/мин), продолжая эту продувку в течение 1 ч.

По окончании продувки (газовой экстракции) силохром высыпают из сорбционной трубки в пенициллиновый флакон емкостью 10 - 15 см3, приливают 1 см3 диэтилового эфира и закрывают флакон корковой пробкой, выдерживая его содержимое в течение 15 мин при периодическом встряхивании флакона. Декантируют эфир и промывают силохром 0,5 см3 эфира. Объединенные эфирные экстракты вносят в конусообразную пробирку вместимостью 10 см3, упаривают экстракт на водяной бане до объема 5 - 10 мм3, вводят микрошприцем концентрат в испаритель газового хроматографа и анализируют в следующих условиях:

Температура термостата колонки

200 °С

Температура испарителя

230 °С

Температура детектора

240 °С

Расход потока газа-носителя (азота)

25 см3/мин

Расход потока водорода

25 см3/мин

Расход потока воздуха

250 см3/мин

Скорость диаграммной ленты

200 мм/ч

Чувствительность электрометра

2×10-10 А

Время удерживания фенола

5 мин 20 сек

На хроматограмме измеряют площади пиков фенола и по средним значениям из 5-ти измерений устанавливают градуировочную характеристику. Проверку градуировочной характеристики проводят 1 раз в месяц и при смене партии реактивов.

Эффективность извлечения фенола из воды методом газовой экстракции составляет 77 - 86 %. Полнота сорбции фенола силохромом С-80 97 ± 5 %, а полнота экстракции микропримесей фенола диэтиловым эфиром составляет 95 %.

7.4. Отбор проб

Отбор проб проводят согласно ГОСТу 2761-84, 4979-49 и 17.1.5.04-81, в бутыли из темного стекла, добавляя в каждую бутыль по 2 см3 раствора серной кислоты в расчете на 1 дм3 воды. Если в пробе присутствует хлор или другие окислители, добавляют 0,1 г сульфита натрия на 1 дм3 воды. Срок хранения проб воды не более 3 суток при температуре не выше +4 °С и при рН менее 2.

8. Выполнение измерений

В сосуд для газовой экстракции вносят 250 см3 анализируемой воды и закрывают его силиконовой пробкой. Далее подготавливают пробу к анализу аналогично подготовке проб для градуировки и после выхода хроматографа на рабочий режим проводят измерения в условиях, указанных в разделе 7.3.

На полученной хроматограмме рассчитывают площадь пика фенола и по градуировочному графику определяют массу фенола в пробе.

9. Вычисление результатов измерений

Концентрацию фенола (мг/дм3) в воде рассчитывают по формуле:

С = m/V, где

m - масса фенола в объеме пробы, найденная по градуировочному графику, мкг;

V - объем пробы воды, взятой для анализа, см3.

Методические указания разработаны А.Г. Малышевой (НИИ экологии человека и гигиены окружающей среды им. А.Н. Сысина РАМН), А.А. Беззубовым, Ю.С. Друговым (Аналитический центр Геологического института РАН).

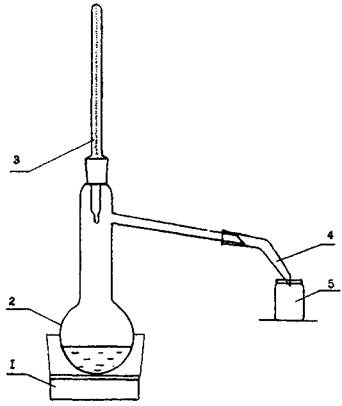

Рис. 1. Схема перегонки фенола.

1 - электроплитка; 2 - колба Вюрца вместимостью 50 - 100 см3;
3 - термометр; 4 - алонж; 5 - приемник.

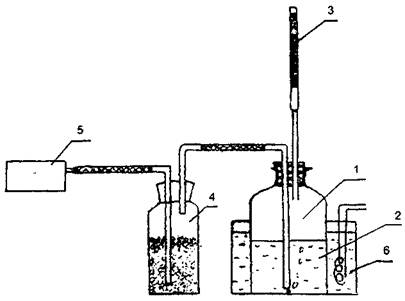

Рис. 2. Схема устройства для газохронометрического определения фенола в воде.

1 - стеклянный сосуд; 2 - анализируемая вода; 3 - сорбционная трубка;
4 - склянка Дрекселя с молекулярным ситом 5А; 5 - микропроцессор;
6 - водяная баня с электрообогревом.
