ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
стандарт
российской
федерации

ГОСТ Р
53926-2010

(ЕН 847-2:2001)

ФРЕЗЫ КОНЦЕВЫЕ С МЕХАНИЧЕСКИМ
КРЕПЛЕНИЕМ СМЕННЫХ РЕЖУЩИХ ПЛАСТИН
ДЛЯ ОБРАБОТКИ ДРЕВЕСИНЫ
И КОМПОЗИЦИОННЫХ
ДРЕВЕСНЫХ МАТЕРИАЛОВ

Общие технические условия

EN 847-2:2001

Tools for woodworking - Safety requirements -

Part 2: Requirements for the shank of shank mounted milling tools

(MOD)

Москва

Стандартинформ

2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2010 г. № 401-ст

4 Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 847-2:2001 «Инструмент для деревообработки. Требования безопасности. Часть 2. Требования к концевому фрезерному инструменту» (EN 847-2:2001 «Tools for woodworking - Safety requirements - Part2: Requirements for the shank of shank mounted milling tools»).

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 1, 2, 4, 6, 7 и пунктах 3.1.1 - 3.2.12, 3.2.14 - 3.2.16, 3.2.18, 3.2.19, 5.1 - 5.5, 5.7, 5.8, которые выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р 53926-2010
(EH 847-2:2001)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФРЕЗЫ КОНЦЕВЫЕ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ СМЕННЫХ РЕЖУЩИХ ПЛАСТИН ДЛЯ
ОБРАБОТКИ ДРЕВЕСИНЫ И КОМПОЗИЦИОННЫХ ДРЕВЕСНЫХ МАТЕРИАЛОВ

Общие технические условия

End milling cutters with shell-type inserted blades for woodcutting. General specifications

Дата введения - 2012-01-01

1 Область применения

Настоящий стандарт распространяется на концевые сборные фрезы с механическим креплением сменных режущих пластин с цилиндрическими хвостовиками для обработки различных поверхностей древесины и композиционных древесных материалов.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52401-2005 Инструмент дереворежущий насадной для станков с ручной подачей. Общие требования безопасности

ГОСТ Р 52589-2006 Фрезы концевые, оснащенные твердым сплавом, для высокоскоростной обработки древесных материалов и пластиков. Технические условия и требования безопасности

ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм

ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования

ГОСТ 69-75 Деревообрабатывающее оборудование. Станки фрезерные с нижним расположением шпинделя. Нормы точности и жесткости

ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия

ГОСТ 1050-88 Прокат сортовой калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 3882-74 Сплавы твердые спеченные. Марки (ИСО 513-75 «Материалы твердые инструментальные для обработки резанием. Обозначение основных групп стружкоудаления и групп применения», MOD)

ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия

ГОСТ 5950-2000 Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия

ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия (ИСО 2632-1-85 «Образцы шероховатости поверхности рабочие. Часть 1. Образцы обточенные, шлифованные, расточенные, фрезерованные, фасонные и строганые», MOD), ИСО 2632-2-85 «Образцы шероховатости поверхности рабочие. Часть 2. Образцы, полученные с помощью электроэрозии обдувки металлической дробью и стальной крошкой и полирования», MOD)

ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение

ГОСТ 19265-73 Прутки и полосы из быстрорежущей стали. Технические условия

ГОСТ 23726-79 Инструмент металлорежущий и дереворежущий. Приемка

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

(Поправка).

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Технические требования

3.1 Основные размеры

3.1.1 Фрезы следует изготовлять двух типов:

1 - со сменными перетачиваемыми ножами из инструментальных легированных сталей или твердых сплавов и ножами, оснащенными твердым сплавом;

2 - со сменными неперетачиваемыми твердосплавными или быстрорежущими пластинами.

3.1.2 Каждый тип фрез может иметь два исполнения формы режущей кромки:

1 - прямолинейные (с любым расположением относительно оси вращения);

2 - фасонные (с любым сочетанием прямолинейных, радиусных, выпукло-вогнутых, криволинейных).

3.1.3 Фрезы изготовляют сборными с разъемным соединением частей и элементов.

3.1.4 Основные размеры фрез должны соответствовать указанным на рисунках 1, 2 и в таблице 1.

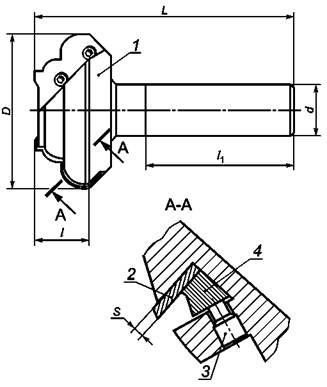

1 - корпус; 2 - пластина или нож; 3 - крепежный элемент; 4 - клин

Рисунок 1 - Тип 1

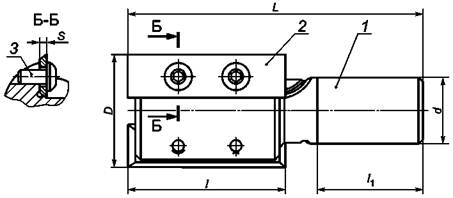

1 - корпус; 2 - пластина или нож; 3 - крепежный элемент

Рисунок 2 - Тип 2

Таблица 1

В миллиметрах

Диаметр фрезы D

Диаметр
хвостовика

d

Длина фрезы L

Длина рабочей части l

Минимальная длина
зажима хвостовика

l1

Толщина сменных режущих пластин S

Число зубьев z

неперетачиваемых

перетачиваемых

От 8 до 20 включ.

До 10 включ.

От 50 до 100 включ.

От 8 до 50 включ.

20

От 1,0 до 2,0 включ.

-

1;2

Св.20 до 50 включ.

Св. 10 до 25 включ.

От 80 до 120 включ.

От 10 до 55 включ.

2d

От 1,5 до 3,0 включ.

От 1,5 до 3,0 включ.

2; 3; 4

Св. 50 до 80 включ

От 100 до 140 включ.

От 3 до 8 включ. (6 и 8 с рифлением)

2; 3; 4; 6

Св. 80 до 125 включ.

Примечание - Допускается изготовление фрезы с другими параметрами по рабочим чертежам. Утвержденным в установленном порядке.

Пример условного обозначения фрезы типа 1, исполнения 1 с наружным диаметром 20 мм, диаметром хвостовика 10 мм, длиной рабочей части 50 мм, с числом зубьев 2:

Фреза 1-1-20-10-50-2 ГОСТ Р53926-2010

3.2 Характеристики

3.2.1 В качестве режущей части фрез следует применять твердый сплав группы ВК, инструментальную легированную сталь и быстрорежущую сталь.

Марку материала предприятие-изготовитель выбирает в зависимости от обрабатываемого материала, условий обработки. По физико-механическим свойствам и стойкости твердый сплав ножей и пластин не должен уступать сплаву ВК8 по ГОСТ 3882; ножи из инструментальных сталей - стали Х6ВФ по ГОСТ 5950; ножи и пластины из быстрорежущей стали - стали Р6М5 по ГОСТ 19265.

3.2.2 Корпуса фрез, крепежные элементы пластин и ножей следует изготовлять из стали марки 40Х по ГОСТ 4543 или стали марки 45 по ГОСТ 1050.

Допускается изготовление корпусов фрез и крепежных элементов из сталей других марок с механическими свойствами не ниже чем у стали марки 45.

3.2.3 Твердость корпусов и крепежных элементов должна обеспечивать безопасность и гарантированный предприятием-изготовителем срок эксплуатации фрез.

3.2.4 Неперетачиваемые пластины, ножи, корпуса фрез, крепежные элементы не должны иметь трещин, выкрашиваний, расслоений и следов коррозии.

3.2.5 Конструкцией фрез должно быть предусмотрено устройство, предотвращающее вылет ножей и пластин в процессе работы.

3.2.6 На режущих кромках ножей и пластин не должно быть завалов, трещин, выкрашиваний и прижогов.

3.2.7 Параметры шероховатости поверхностей фрез по ГОСТ 2789 должны быть, мкм, не более:

Rz 1,6 - для передних, задних и боковых рабочих поверхностей пластин или ножей;

Ra 1,25 - для поверхности хвостовика.

3.2.8 Предельные отклонения размеров фрез должны быть не более:

h 14 - наружного диаметра;

h 7 - диаметра хвостовика;

± IT14/2 - длины рабочей части и общей длины фрез.

3.2.9 Предельные отклонения углов пластин или ножей должны быть не более:

± 1°30' - для передних и задних углов;

± 30' - для углов, номинальное значение которых не превышает 3°.

3.2.10 Допуск радиального биения режущих кромок ножей и пластин с прямолинейными режущими кромками и допуск биения режущих кромок фасонных фрез в направлении, перпендикулярном к поверхности профиля относительно оси хвостовика, должен быть, мм, не более:

0,02 - для фрез диаметром до 20 мм включ.;

0,03 - » » » св. 20 до 50 мм » ;

0,04 - » » » » 50 » 80 мм » ;

0,05 - » » » » 80 » 125 мм ».

3.2.11 Допуск торцового биения режущих кромок ножей и пластин относительно оси хвостовика, измеренный на максимальном диаметре фрезы, должен быть, мм, не более:

0,02 - для фрез диаметром до 20 мм включ.;

0,03 - » » » св. 20 до 50 мм » ;

0,04 - » » » » 50 » 80 мм » ;

0,05 - » » » » 80 » 125 мм ».

3.2.12 Отклонение от цилиндричности хвостовика фрез (в сторону вогнутости) должно быть не более 0,02 мм. Отклонение от цилиндричности хвостовика в сторону выпуклости не допускается.

3.2.13 При динамическом уравновешивании вращающихся масс дисбаланс для фрез массой до 0,3 кг должен быть, г- мм, не более:

40 - при частоте вращения до 12000 мин-1 включ.;

24 - » » » св. 12000 » 18000 мин-1 » ;

16 при частоте вращения св. 18000 » 24000 мин-1 включ.;

12 » » » » 24000 » 36000 мин-1 ».

Дисбаланс для фрез массой более 0,3 кг увеличивается пропорционально массе фрезы.

Допускается проводить статическую балансировку в динамическом режиме. Дисбаланс фрез массой до 0,3 кг при статической балансировке должен быть, г × мм, не более:

18 - при частоте вращения до 12000-1 включ.;

10 - » » » св. 12000 » 24000-1 » ;

7 - » » » » 24000 » 36000-1 »

Допускается не проводить балансировку фрез, у которых общая длина не превышает 4D или масса не превышает 0,1 кг.

3.2.14 Разность массы ножей или сменных пластин с деталями их крепления должна быть не более 0,2 г.

3.2.15 Средний  и установленный Ту периоды стойкости фрез для обработки древесины и композиционных древесных материалов должны быть не менее указанных в таблице 2.

Таблица 2

Обрабатываемый материал

Тип фрезы

Ту

мин

Древесина хвойных пород

1

90

45

Древесно-стружечные плиты, облицованные бумажно-слоистым пластиком; МДФ

2

36

18

3.2.16 Критерием затупления фрез является ухудшение качества обработки древесины, превышающее Rz 320 мкм.

При чистовой обработке древесно-стружечных плит, облицованных бумажно-слоистым пластиком, не допускаются сколы на облицованных поверхностях. При обработке МДФ не допускается ворсистость.

3.2.17 Маркировка

На торце корпуса каждой фрезы или хвостовике должны быть четко нанесены:

- товарный знак предприятия-изготовителя;

- максимальная рабочая частота вращения;

- диаметр фрезы;

- материал режущей части;

- марка материала корпуса.

Примечания

1 Допускается маркировка другой информации по требованию заказчика.

2 При неразмещении знаков маркировки допускается ее размещение на упаковке.

3.2.18 Транспортная маркировка и маркировка потребительской тары - по ГОСТ 18088.

3.2.19 Упаковка - по ГОСТ 18088.

4 Правила приемки

4.1 Приемка фрез -по ГОСТ 23726.

4.2 Периодические испытания на средний период стойкости проводят один раз в три года, на установленный период стойкости - один раз в год. Испытания проводят не менее чем на трех фрезах любого типоразмера.

4.3 Допускается проводить испытания у потребителя.

5 Методы контроля и испытаний

5.1 Внешний вид фрез контролируют визуально. Наличие трещин проверяют с помощью лупы ЛП-1-5× по ГОСТ 25706 или дефектоскопа. Внешний вид фрез допускается контролировать визуально сравнением с образцами, утвержденными в установленном порядке.

5.2 Шероховатость поверхностей фрез определяют сравнением с образцами шероховатости по ГОСТ 9378 или с образцами-эталонами, имеющими значение параметров шероховатости не более указанных в 3.2.7 и утвержденными в установленном порядке, или приборами, предназначенными для указанных целей. Сравнение осуществляют визуально, с применением лупы ЛП-1-5× по ГОСТ 25706.

5.3 При контроле размеров фрез применяют методы и средства измерения, погрешность которых должна быть не более:

- значений, указанных в ГОСТ 8.051, - для линейных размеров;

- 25 % допуска на проверяемый параметр - для отклонения формы и расположения поверхностей;

- 35 % допуска на проверяемый угол - для угловых размеров.

5.4 Контроль биения режущих кромок зубьев в направлении, перпендикулярном к поверхности профиля, и торцового биения фрез осуществляют с помощью индикатора часового типа ИЧ5 по ГОСТ 577 с ценой деления 0,01 мм.

5.5 Дисбаланс фрез контролируют на балансировочных станках с установленными для них нормами точности и жесткости с погрешностью не более 1 г × мм/кг.

5.6 Испытания фрез на прочность вращением проводят на специальных установках в течение 1 мин при частоте вращения, в 1,5 раза превышающей максимальную рабочую, указанную в маркировке.

5.7 Испытания фрез для обработки древесины и композиционных древесных материалов на работоспособность, средний  и установленный Ту периоды стойкости проводят на вертикально-фрезерных станках, обрабатывающих центрах с ЧПУ, отвечающих установленным для них нормам точности и жесткости, на режимах обработки, указанных в таблице 3.

Перед испытаниями проводят проверку уравновешенности по 3.2.13 и на безопасность по 6.8.

Таблица 3

Тип фрез

Обрабатываемый материал

Режим резания

Скорость резания, м/с

Подача на зуб, мм/зуб

Глубина фрезерования, мм

1

Древесина хвойных пород

От 20 до 40 включ.

0,40

Не более диаметра фрезы

2

Древесно-стружечные плиты, облицованные бумажно-слоистым пластиком; обработка МДФ

0,20

При испытаниях фрез на работоспособность каждой фрезой должно быть обработано не менее 10 м выбранного в соответствии с таблицей 3 материала, после чего на режущих кромках не должно быть прижогов, трещин и сколов, а также - прижогов на обрабатываемом материале.

5.8 Приемочные значения среднего  и установленного Ту периодов стойкости для выборки из трех фрез для обработки древесных материалов должны быть не менее указанных в таблице 4.

Таблица 4

Обрабатываемый материал

Тип фрезы

Ту

мин

Древесина хвойных пород

1

100

50

Древесно-стружечные плиты, облицованные бумажно-слоистым пластиком; МДФ

2

40

20

6 Требования безопасности

6.1 Острые кромки, кроме режущих, должны быть притуплены.

6.2 В работе не допускается превышать максимальную рабочую частоту вращения, указанную в маркировке.

6.3 Инструмент с видимыми трещинами ножей, твердосплавных и быстрорежущих пластин или корпуса фрезы использовать в работе не допускается.

6.4 Выступание ножей и пластин над корпусом фрезы в радиальном и осевом направлениях не должно превышать толщины пластины.

6.5 Минимальная длина зажима хвостовика ^ должна соответствовать указанной в таблице 1.

6.6 Толщина тела зуба фрезы должна быть не менее указанной в таблице 5.

Таблица 5

В миллиметрах

Толщина ножа или пластины S

Наименьшая толщина тела зуба t

Эскиз зуба

От 1,0 до 2,5 включ.

Св. 2,5 » 4,0 »

Св. 4,0 » 6,0 »

Св. 6,0 » 8,0 »

От 6 до 8 включ.

Св. 8 » 12 »

Св. 12 » 16 »

Св. 16 » 20 »

Паз под нож или пластину и стружечная канавка должны иметь плавные переходы и не должны иметь концентраторов напряжения.

6.7 Для исключения аварийных поломок фрез угол режущих кромок р должен быть не менее 40°.

6.8 Каждая фреза должна быть испытана на прочность вращением при частоте, в 1,5раза превышающей максимальную рабочую частоту вращения.

6.9 Фрезы, предназначенные для работы на станках с ручной подачей, должны соответствовать требованиям ГОСТ Р 52401.

6.10 Фрезы должны быть уравновешены. Дисбаланс должен быть не более указанного в 3.2.13.

6.11 Перед установкой фрез на станок пользователь один раз в квартал выполняет измерение суммарного биения шпинделя и вспомогательной оснастки. Метод измерения суммарного биения шпинделя и вспомогательной оснастки - в соответствии с ГОСТ Р 52589 (приложение А).

6.12 Эксплуатация фрез с затупленными режущими кромками не допускается.

6.13 Концевые фрезы с механическим креплением сменных режущих пластин следует эксплуатировать на оборудовании, соответствующем нормам точности и жесткости по ГОСТ 69.

6.14 До обработки фрезами обрабатываемые материалы следует проверять на наличие металлических или минеральных включений (гвоздей, скоб, металлических осколков, камней и т.п.) для исключения поломок инструмента и аварийных выкрашиваний режущих кромок.

6.15 Древесные материалы, имеющие несросшиеся сучки в зоне обработки, гниль или другие пороки древесины, не следует обрабатывать концевыми фрезами.

6.16 Во время вращения инструмента и осуществления рабочей подачи и при автоматической смене инструмента на станках с ЧПУ запрещается соприкосновение работающих с обрабатываемыми материалами.

6.17 Уровень шума при работе концевыми фрезами с механическим креплением сменных режущих пластин должен соответствовать требованиям ГОСТ 12.1.012.

(Поправка).

7 Транспортирование и хранение

7.1 Транспортирование и хранение - по ГОСТ 18088.

Ключевые слова: фрезы концевые сборные, корпуса, сменные пластины, ножи, обработка древесины
