ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
стандарт
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
53925-2010

(ИСО 5746:2004)

ПЛОСКОГУБЦЫ КОМБИНИРОВАННЫЕ

Общие технические требования, методы контроля
и испытаний

ISO 5746:2004

Pliers and nippers - Engineer's and «Lineman's» pliers -

Dimensions and test values

(MOD)

Москва

Стандартинформ

2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2010 г. № 400-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 5746:2004 «Плоскогубцы и кусачки. Универсальные пассатижи и пассатижи Лайнмена. Размеры и испытательные значения величин» (ISO 5746:2004 «Pliers and nippers - Engineer's and «Lineman's» pliers - Dimensions and test values»).

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 2, 4, 6, 7 и в пунктах 3.1.2, 3.2.1, 3.2.3, 5.1 - 5.6, которые выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р 53925-2010
(ИСО 5746:2004)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПЛОСКОГУБЦЫ КОМБИНИРОВАННЫЕ

Общие технические требования, методы контроля и испытаний

Pliers and nippers. General technical requirements, methods of control and tests

Дата введения - 2012-01-01

1 Область применения

Настоящий стандарт распространяется на комбинированные плоскогубцы (далее - плоскогубцы), предназначенные для захвата, манипулирования и перекусывания проволоки.

Настоящий стандарт не распространяется на плоскогубцы, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52787-2007 Инструмент шарнирно-губцевый. Технические требования (ИСО 5743-2004)

ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу (ИСО 6508-86)

ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия (ИСО 2632-1-85, ИСО 2632-2-85)

ГОСТ 11516-94 Ручные инструменты для работ под напряжением до 1000 В переменного и 1500 В постоянного тока. Общие требования и методы испытаний (МЭК 900-87)

ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение

ГОСТ 26810-86 Инструмент слесарно-монтажный. Правила приемки

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Технические требования

3.1 Основные размеры

3.1.1 Плоскогубцы следует изготовлять исполнений:

1 - с удлиненными губками (универсального назначения);

2 - с короткими губками (для монтажных работ).

Плоскогубцы следует изготовлять без изолирующих рукояток или с изолирующими рукоятками в соответствии с ГОСТ 11516.

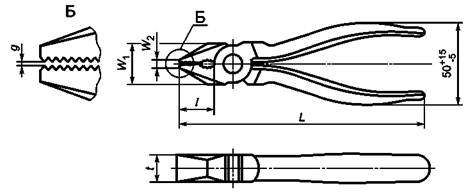

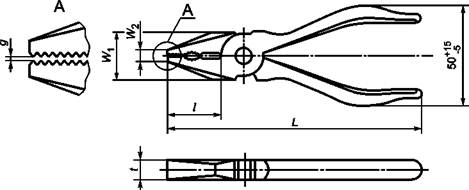

3.1.2 Основные размеры плоскогубцев должны соответствовать указанным на рисунке 1 и в таблице 1.

Исполнение 1

Исполнение 2

Примечания

1 Размеры плоскогубцев даны без учета изолирующих рукояток.

2 Размер g измеряют при закрытых плоскогубцах.

Рисунок 1

Таблица 1

В миллиметрах

Исполнение

L

l

W1, нe более

W2, не более

t, не более

g, не более

Номин.

Пред. откл.

Номин.

Пред. откл.

1

125

± 6

24

± 4

20

5,0

10,0

0,3

140

± 8

30

± 4

23

5,6

10,0

0,3

160

± 9

32

± 5

25

6,3

11,2

0,4

180

± 10

36

± 6

28

7,1

12,5

0,4

200

± 11

40

± 8

32

8,0

14,0

0,5

220

± 12

45

± 10

35

9,0

16,0

0,5

250

± 14

45

± 12

40

10,0

20,0

0,6

2

125

± 6

20

± 4

20

5,0

10,0

0,4

165

± 14

32

± 7

27

9,0

17,0

1,1

190

± 14

33

± 7

30

9,0

17,0

1,1

215

± 14

38

± 8

38

10,0

20,0

1,3

250

± 14

40

± 8

38

10,0

20,0

1,3

Пример условного обозначения комбинированных плоскогубцев исполнения 1, общей длиной 200 мм, без изолирующих рукояток с покрытием Х9:

Плоскогубцы 1-200-Х9 ГОСТ Р 53925-2010

то же с изолирующими рукоятками:

Плоскогубцы 1-200-И-Х9 ГОСТ Р 53925-2010

3.2 Характеристики

3.2.1 Технические требования - по ГОСТ Р 52787.

3.2.2 Надежность (прочность и долговечность) и работоспособность плоскогубцев определяют выдерживанием нагрузок при испытаниях:

- на прочность рукояток;

- на кручение;

- на перекусывание режущими кромками проволоки. Условия испытаний приведены в разделе 5.

3.2.3 Плоскогубцы, предназначенные для работы в электроустановках напряжением до 1000 В, должны соответствовать ГОСТ 11516.

3.2.4 Маркировка

На плоскогубцах должен быть четко нанесен товарный знак предприятия-изготовителя. Маркировка плоскогубцев с изолирующими рукоятками - по ГОСТ 11516. Остальная маркировка - по заказу потребителя.

4 Правила приемки

4.1 Приемка плоскогубцев - по ГОСТ 26810 и ГОСТ 11516.

5 Методы контроля и испытаний

5.1 Размеры плоскогубцев проверяют универсальными или специальными средствами измерений.

5.2 Контроль твердости - по ГОСТ 9013.

5.3 При контроле размерных параметров плоскогубцев применяют методы и средства измерения, погрешность которых должна быть не более значений, указанных в ГОСТ 8.051.

5.4 Шероховатость поверхностей плоскогубцев следует проверять сравнением с образцами шероховатости по ГОСТ 9378 или с контрольными образцами, имеющими параметры шероховатости поверхностей не более указанных в ГОСТ Р 52787 (раздел 3).

5.5 Качество гальванических покрытий проверяют по ГОСТ 9.301 и ГОСТ 9.302, лакокрасочных покрытий - по ГОСТ 9.032.

5.6 Усилие для раскрытия губок плоскогубцев не должно превышать 9,8 Н.

5.7 Испытания на прочность рукояток

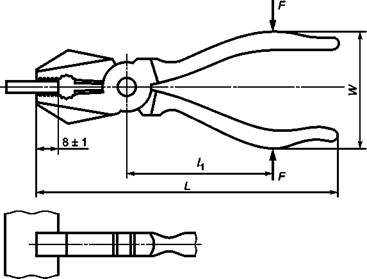

5.7.1 Испытания плоскогубцев на прочность рукояток проводят приложением нагрузки F в местах наибольшего расстояния между рукоятками на расстоянии l1, от оси шарнира.

5.7.2 Для испытаний между вершинами губок плоскогубцев вставляют образец, обеспечивающий зазор (3 ± 1) мм. Размеры и профиль образца должны обеспечивать контакт на длине (8 ± 1) мм от вершины губок. Образец для испытаний должен иметь твердость 30. . .40 HRC.

5.7.3 Первоначально к рукояткам прикладывают нагрузку 50 Н и измеряют расстояние между рукоятками W3, увеличивают нагрузку до усилия F, указанного в таблице 2, затем уменьшают до 50 Н. Нагрузка должна быть приложена четыре раза. После этого повторно измеряют расстояние между рукоятками W4 на том же расстоянии l1.

Разница между первым и вторым измерениями не должна превышать максимального значения остаточной деформации S = W3 - W4, приведенного в таблице 2.

Примечание - Если испытание рукояток на прочность невозможно проводить на расстоянии L1 от оси шарнира, выбирают другое расстояние l1' и вычисляют прилагаемую нагрузку F' по формуле

где значения F и l1 взяты из таблицы 2.

5.7.4 Размеры l1, значения нагрузок F и остаточной деформации S при испытании плоскогубцев должны соответствовать указанным на рисунке 2 и в таблице 2.

Рисунок 2

Таблица 2

Размеры в миллиметрах

Исполнение

L

l1

Испытание рукояток на прочность

Нагрузка F, Н

Остаточная деформация S, не более

1

125

70

960

1

140

70

1000

160

80

1120

180

90

1260

200

100

1400

220

110

1400

250

125

1400

2

125

70

960

165

90

1120

190

100

1260

215

120

1400

250

140

1400

5.7.5 После испытания не должно быть деформации инструмента, влияющей на его использование по назначению.

5.8 Испытания на кручение

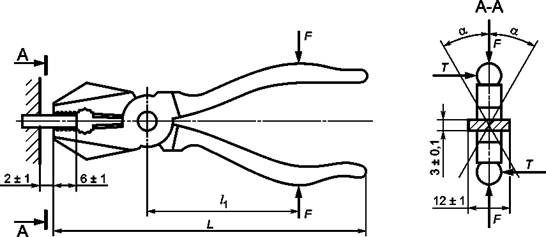

5.8.1 При испытаниях плоскогубцев на кручение плоской зажимной поверхностью плоскогубцев захватывают образец - пластину толщиной (3,0 ± 0,1) мм, шириной (12 ± 1) мм. Образцы должны иметь твердость 45 . . .50 HRC.

5.8.2 К рукояткам прикладывают сжимающую нагрузку 50 Н на расстоянии l1 от оси шарнира для того, чтобы противодействовать крутящему моменту. Крутящий момент Т прикладывают в обоих направлениях.

5.8.3 Значения крутящего момента и допустимого угла поворота а приведены на рисунке 3 и в таблице 3.

Рисунок 3

Таблица 3

Размеры в миллиметрах

Исполнение

L

h

Испытание на кручение

Крутящий момент Т, Н × м

Угол поворота а, не более

1

125

70

15

± 15°

140

70

15

160

80

15

180

90

15

200

100

20

± 20°

220

110

20

250

125

20

2

125

70

15

± 15°

165

90

15

190

100

15

215

120

20

250

140

20

5.8.4 Любое ослабление шарнира или остаточная деформация губок, являющиеся результатом испытаний, не должны влиять на использование плоскогубцев по назначению.

5.9 Испытания на перекусывание

5.9.1 Испытания на перекусывание проводят на проволоке средней твердости диаметром 1,6 мм и прочностью на растяжение 1600 МПа.

5.9.2 Перед испытанием плоскогубцев на перекусывание проводят калибровку проволоки на силу перекусывания на испытательном оборудовании, схема работы которого приведена на рисунке 4.

1 - калибруемая проволока; 2 - твердосплавный резец

Рисунок 4

5.9.3 Испытательное оборудование включает в себя два твердосплавных резца, режущие кромки которых заточены под углом 60° ± 1° с радиусом закругления при вершине 0,3 мм. Режущие кромки резцов располагают параллельно друг другу и под прямым углом к испытуемой проволоке. Затем фиксируют силу, необходимую для перекусывания. Среднее значение трех измерений должно соответствовать значению F2 = (1800 ± 90) Н.

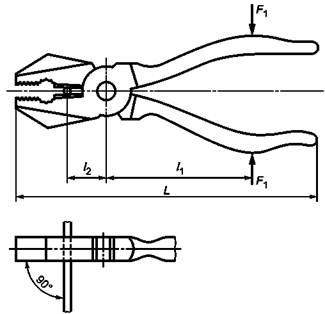

5.9.4 Для испытания на перекусывание проволоку вставляют в губки плоскогубцев на расстоянии l2 от оси шарнира и прикладывают нагрузку F1 к рукояткам в точках на расстоянии l1. Размеры l1, l2, значение нагрузки F1 должны соответствовать указанным на рисунке 5 и в таблице 4.

Примечание - Для плоскогубцев, имеющих другое соотношение рычагов (l1 и l2), отличающееся от данных, приведенных в таблице 4, проводится пересчет наибольшей нагрузки перекусывания  по формуле

где А - поправочный коэффициент, равный 1,6 для проволоки средней твердости;

F2 - сила резания, равная (1800 ± 90) Н.

Рисунок 5

Таблица 4

Размеры в миллиметрах

Исполнение

L

l1

l2

Испытание на перекусывание проволоки

Диаметр проволоки

Нагрузка F1, Н, не более

1

125

70

12

1,4

580

140

70

14

1,6

160

80

16

180

90

18

200

100

20

220

110

22

250

125

25

2

125

70

12

1,4

580

165

90

16

1,6

190

100

18

215

120

20

250

140

22

5.9.5 После испытаний на режущих кромках не должно быть зазубривания и других дефектов, влияющих на работоспособность.

5.9.6 После испытаний плоскогубцы должны быть способны перекусывать мягкую медную, медно-оловянную или бронзовую проволоку с прочностью на растяжение 740 - 830 МПа диаметром 1 мм и длиной 25 мм.

5.9.7 Проволока должна быть расположена перпендикулярно к режущим кромкам плоскогубцев, поддерживаться только губками плоскогубцев и перекусываться усилием руки полностью без смятия и изгиба.

6 Транспортирование и хранение

6.1 Транспортирование и хранение - по ГОСТ 18088 и ГОСТ 11516.

7 Гарантии изготовителя

7.1 Изготовитель гарантирует соответствие плоскогубцев требованиям настоящего стандарта при соблюдении условий применения и хранения, установленных настоящим стандартом.

Приложение ДА
(обязательное)

Сведения о соответствии ссылочных национальных и межгосударственных стандартов
международным стандартам, использованным в качестве ссылочных
в примененном международном стандарте

Таблица ДА.1

Обозначение ссылочного

национального стандарта,

межгосударственного стандарта

Степень соответствия

Обозначение и наименование ссылочного международного стандарта

ГОСТ Р 52787-2007

MOD

ИСО 5743:2004 «Плоскогубцы и острогубцы. Общие технические требования»

ГОСТ 9013-59

MOD

ИСО 6508:86 «Материалы металлические. Испытание на твердость. Определение твердости по Роквеллу (шкалы A-B-C-D-E-F-G-H-K)

ГОСТ 9378-93

MOD

ИСО 2632-1:1985 «Образцы для сравнения шероховатости. Часть 1. Образцы обточенные, шлифованные, расточенные, фрезерованные, профилированные и строганые» ИСО 2632-2:1985 «Образцы для сравнения шероховатости. Часть 2. Образцы, подвергнутые электроискровой, пескоструйной, дробеструйной обработке и полированию»

ГОСТ 11516-94

MOD

МЭК 900-87 «Ручные инструменты для работ под напряжением до 1000 В переменного и 1500 В постоянного тока»

Примечание - В настоящей таблице использовано следующее обозначение степени соответствия стандартов:

- MOD - модифицированные стандарты.



Ключевые слова: плоскогубцы комбинированные, удлиненные губки, короткие губки, прочность рукояток, кручение, перекусывание, остаточная деформация, крутящий момент, сила резания
