гост р
53962.1-
2010/
ISO/TS
14505-1:2007

Эргономика термальной среды

ОЦЕНКА ТЕРМАЛЬНОЙ СРЕДЫ
В ТРАНСПОРТНОМ СРЕДСТВЕ

Часть 1

Принципы и методы оценки термального стресса

ISO/TS 14505-1:2007

Ergonomics of the thermal environment - Evaluation of thermal environments
in vehicles - Part 1: Principles and methods for assessment of thermal stress

(IDT)

Москва

Стандартинформ

2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-исследовательский центр контроля и диагностики технических систем» (АНО «НИЦ КД») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 201 «Эргономика»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2010 г. № 530-ст

4 Настоящий стандарт идентичен международному документу ISO/TS 14505-1:2007 «Эргономика термальной среды. Оценка термальной среды в транспортном средстве. Часть 1. Принципы и методы оценки термального стресса» (ISO/TS14505-1:2007 «Ergonomics of the thermal environment - Evaluation of thermal environments in vehicles - Part 1: Principles and methods for assessment of thermal stress»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

1 Область применения. 3

2 Нормативные ссылки. 3

3 Термины и определения. 3

4 Принципы оценки. 4

5 Методы измерений микроклимата внутри транспортного средства. 5

6 Оценка с привлечением испытателей. 7

Приложение А (справочное) Значения или оценка обмена веществ и параметров одежды.. 7

Приложение В (справочное) Примеры оценки термального стресса. 8

Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации (и действующим в этом качестве межгосударственным стандартам) 9

Библиография. 9

Введение

Взаимодействие конвективного, излучающего и проводящего теплообмена в салоне транспортного средства очень сложное. Внешние термальные нагрузки в сочетании с внутренней системой обогрева и вентиляции транспортного средства создают микроклимат, который может значительно изменяться во времени и пространстве. Возникают условия температурной асимметрии, и часто именно они являются главной причиной жалоб на температурный дискомфорт. Микроклимат в транспортных средствах, которые вообще не имеют или имеют слабую систему отопления, вентиляции и кондиционирования воздуха (HVAC - система1), термальный стресс в значительной степени определяется воздействием окружающих климатических условий. Субъективная оценка является интегральной, так как человек принимает объединенное воздействие нескольких термальных раздражителей. Однако она недостаточно детальна и точна для многократного применения. Технические измерения предоставляют детальную и точную информацию, но требуют объединения для прогнозирования термального воздействия на людей. Так как на окончательный теплообмен человека влияют несколько климатических факторов, требуется комплексное измерение этих факторов, представляющее их относительное значение.

Международный стандарт, на основе которого подготовлен настоящий стандарт, разработан техническим комитетом ИСО/ТС 159 «Эргономика».

1) HVAC-система - heating, ventilating and air-conditioning system.

ГОСТ Р 53962.1-2010/ISO/TS 14505-1:2007

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Эргономика термальной среды

ОЦЕНКА ТЕРМАЛЬНОЙ СРЕДЫ В ТРАНСПОРТНОМ СРЕДСТВЕ

Часть 1

Принципы и методы оценки термального стресса

Ergonomics of the thermal environment. Evaluation of thermal environments in vehicles.
Part 1. Principles and methods for assessment of thermal stress

Дата введения - 2011-12-01

1 Область применения

Настоящий стандарт устанавливает рекомендации по оценке термального стресса внутри транспортного средства, используемого при эксплуатации на суше, море и в воздухе. Стандарт предоставляет информацию по оценке жаркой, холодной, а также умеренной термальной среды, с использованием методов, установленных в стандартах. Стандарт также определяет ограничения и настройки, необходимые для частных случаев оценки микроклимата в транспортном средстве.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующий стандарт:

ИСО 13731 Эргономика термальной среды. Словарь и символы (ISO 13731, Ergonomics of the thermal environment - Vocabulary and symbols)

3 Термины и определения

В настоящем стандарте применены термины по ИСО 13731, а также следующие термины с соответствующими определениями:

3.1 холодовой стресс (cold stress): Стресс, вызванный воздействием на человека климатических условий, при которых теплоотдача тела больше или равна уровню теплового баланса, поддерживаемого за счет значительной физиологической нагрузки, которая не всегда может быть компенсирована.

3.2 эквивалентная температура (equivalent temperature): Температура однородного пространства со средней температурой излучения, равной температуре воздуха при нулевой скорости воздушного потока, в котором человек теряет такое же количество тепла за счет конвекции и излучения, как в условиях реальной окружающей среды.

3.3 тепловой стресс (heat stress): Стресс, вызванный воздействием на человека климатических условий, в которых теплоотдача тела меньше или равна уровню теплового баланса, поддерживаемого за счет значительной физиологической нагрузки, которая не всегда может быть компенсирована.

3.4 локальная эквивалентная температура (local equivalent temperature): Температура камеры с однородным пространством и средней температурой излучения, равной температуре воздуха при нулевой скорости воздушного потока, в которой определенный участок поверхности тела человека теряет такое же количество тепла за счет конвекции и излучения, как в реальных условиях.

3.5 температурная асимметрия (thermal asymmetry): Состояние, в котором противоположные части тела человека подвергаются воздействию различных температурных условий.

3.6 термонейтральная зона (thermoneutral zone): Диапазон температур окружающей среды, при которых тело поддерживает тепловой баланс исключительно за счет вазомоторных реакций1).

1) Вазомоторные реакции - реакции кровеносных сосудов, проявляющиеся их сужением или расширением.

3.7 транспортное средство (vehicle): Ограниченное, обычно полностью закрытое пространство мобильного или стационарного устройства или агрегата, предназначенного для перевозки или работы людей.

3.8 HVAC-система (HVAC-system): Система отопления, вентиляции и кондиционирования воздуха внутри транспортного средства или кабины.

4 Принципы оценки

Термальная среда в транспортном средстве изменяется как функция внешних климатических условий, качества и производительности HVAC-системы. Большинство транспортных средств способны производить обогрев или охлаждение кабины при неблагоприятных внешних климатических условиях, тем самым снижая экстремальные уровни климатического стресса. Однако в простых транспортных средствах или во время поломки HVAC-системы оператор может подвергаться высоким уровням термального стресса.

Оценка термальных условий в транспортных средствах основана на трех типах воздействия на оператора (см. рисунок 1):

а) тепловой стресс (жаркий микроклимат);

б) температурный дискомфорт (умеренный микроклимат);

с) холодовой стресс (холодный микроклимат).

Для всех трех типов проведен анализ реальных условий с использованием методов, описанных в существующих стандартах или аналогичных нормативных документах (см. рисунок 1). Приведенные методы предназначены для оценки стресса у человека, подвергающегося воздействию различных климатических условий (стресс-тест).

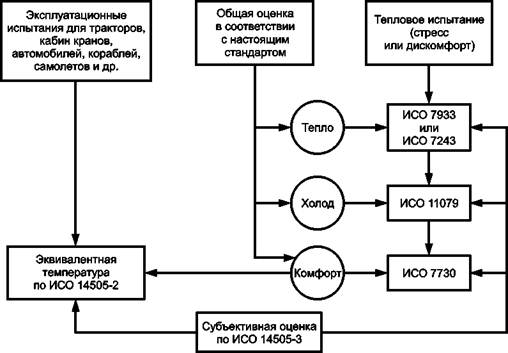

Рисунок 1 - Схема оценки микроклимата с использованием стандартов

Методы не предоставляют информации по производительности HVAC-системы транспортного средства, так как внешние условия не стандартизованы, но влияют на оценку системы. Эксплуатационные испытания требуют стандартных условий окружающей среды и направлены на оценку производительности HVAC-системы в стандартных условиях (см. пример в приложении В

). Более детальные рекомендации приведены в ИСО 14505-2.

Субъективную оценку термальных условий используют и при оценке термального стресса, и при эксплуатационных испытаниях (см. рисунок 1, нижний блок). Для людей с особыми требованиями оценка может быть получена в соответствии с ISO/TS 14415.

5 Методы измерений микроклимата внутри транспортного средства

5.1 Общая информация

В данном разделе приведена информация о методах оценки различных типов термального стресса при управлении транспортным средством. Дополнительная информация приведена в приложении А и примерах приложения В.

5.2 Температурный комфорт

5.2.1 Общая информация

Достижение комфортных температурных условий в кабине транспортного средства является целью HVAC-системы. Большинство систем способны создавать более или менее комфортный микроклимат после начального периода стабилизации. Тепловой баланс всего тела как серьезный локальный дискомфорт может возникать из-за локальных особенностей микроклимата.

Принцип оценки термальной среды основан на измерении и анализе условий теплового баланса в термонейтральном диапазоне и температурной чувствительности человека.

Для оценки могут быть применены методы по ИСО 7730 и ИСО 14505-2.

5.2.2 Оценка термальной среды для всего тела с использованием показателей PMV и PPD

Рекомендации по общей оценке термальной среды для всего тела приведены в ИСО 7730. На основе измерений температуры воздуха, средней радиационной температуры, влажности и скорости движения воздуха, а также скорости обмена веществ и коэффициента термоизоляции одежды могут быть рассчитаны показатели РМУ1) и PPD2) Значение PMV показывает границы температур, которые водители в условиях испытаний будут ощущать как термонейтральные.

1) PMV- predicted mean vote (прогнозируемая средняя оценка).

2) PPD - predicted percentage dissatisfied (прогнозируемый процент недовольных).

Локальный температурный критерий в настоящем стандарте не рекомендуется для использования с транспортными средствами.

5.2.3 Детальная оценка с использованием эквивалентной температуры

Рекомендации для проведения детальной оценки приведены в ИСО 14505-2. Эквивалентная температура представляет собой комплексное измерение физических характеристик воздействия климатических условий на теплообмен человека. По определению, эквивалентная температура воздействует на человека только сухим теплом. На основе фактического значения температуры и колебаний эквивалентной температуры могут быть оценены условия теплового баланса в термонейтральной зоне или близком к ней диапазоне. Так как температурная чувствительность человека в большой степени зависит от общих и локальных изменений температуры вблизи поверхности кожи, была обнаружена высокая корреляция между данными температурной чувствительности и эквивалентной температурой.

Температурные условия оценивают с точки зрения эквивалентной температуры всего тела, которая соответствует границам термонейтральной зоны.

Температурные условия также оценивают при анализе локальных воздействий на определенные участки поверхности тела человека. Локальные эквивалентные температуры определяют размер потери тепла (локального дискомфорта) определенными участками поверхности тела человека в диапазоне приемлемых уровней температур.

Так как множество проблем и жалоб по климатическим условиям в транспортном средстве связаны с температурной асимметрией, локальная эквивалентная температура особенно удобна для оценки температурных условий.

Эквивалентная температура может быть определена различными методами с применением:

а) дискретного размещения тепловых датчиков;

б) температурных манекенов человека в натуральную величину.

5.3 Тепловой стресс

5.3.1 Общая информация

Отсутствие поддержания температурного комфорта в транспортном средстве в жарких климатических условиях может вызвать у оператора тепловой стресс. Следствием теплового стресса является физиологическое напряжение, которое со временем становится невыносимым. Невыносимый тепловой стресс может привести к термической травме.

Рекомендации по оценке теплового стресса приведены в ИСО 7243 или ИСО 7933. Рекомендации по оценке контакта с горячими поверхностями приведены в ИСО 13732-3.

В обоих случаях основной является оценка воздействий на все тело человека и оценка теплового баланса всего тела. Однако из-за наличия существенно асимметричных температурных условий особое внимание следует уделить обеспечению измерений общих условий микроклимата в транспортном средстве.

При использовании в расчетах показателя WBGT1) (температуры влажного шарика психрометра) скорость обмена веществ должна быть выбрана в соответствии с приложением А.

1) WBGT - wet bulb globe temperature.

5.3.2 Солнечное излучение

Солнечное излучение является одним из самых существенных источников тепловой нагрузки на салон транспортного средства. Конечное воздействие зависит от таких факторов, например как площадь застекленной поверхности, изоляционный материал стенок салона, размер салона и цвет поверхности транспортного средства. Наиболее существенным фактором являются прямые солнечные лучи, которые попадают на водителя через стекло, так как одежда и кожа под ней поглощают большое количество тепла. Облучаемая область может быть маленькой, когда солнце находится в зените, или очень большой в современных транспортных средствах с большими лобовыми стеклами, когда солнце находится ниже.

Воздействие солнечных лучей может быть приблизительно вычислено на основе измерения температуры защищенного и незащищенного шарика (WBGT) или с помощью измерений потока излучения. Результат измерений следует рассчитывать в виде процентного отношения облучаемой области к общей поверхности тела. В большинстве случаев облучаемая область должна быть меньше 20 %.

В транспортных средствах часто имеется высокая скорость воздушных потоков, которая может изменяться по поверхности тела. Во время управления транспортным средством воздушные потоки вызывают открытые окна или HVAC-системы. Результатом является локальное охлаждение участков тела человека, находящихся под воздействием воздушного потока. Измерения скорости воздушных потоков выполняют в местах, подвергающихся воздействию потока, и рассчитывают процентное отношение площади этого участка тела к общей поверхности тела. В большинстве случаев это значение меньше 20 %, так как большие участки поверхности тела защищены сиденьем.

5.3.3 Испарительный теплообмен

Давление водяного пара, как правило, одинаково во всем салоне транспортного средства. Следовательно, для оценки достаточно одного измерения. Тем не менее, испарительный теплообмен в облучаемых областях и областях с высокой конвекцией может быть более сильным. Этот эффект сложно определить. Можно не обращать внимания на этот эффект, так как он уменьшает тепловой стресс.

5.4 Холодовой стресс

Если система отопления выходит из строя или имеет недостаточную мощность в холодных климатических условиях, то может повыситься риск охлаждения как всего тела, так и локального охлаждения частей тела. Вначале возникает дискомфорт, но со временем может возникнуть более отчетливое физиологическое напряжение и, в конечном счете, холодовая травма2).

2) Холодовая травма - вид травмы, при которой повреждающим агентом является низкая температура окружающей среды. Проявляется преимущественно обморожением, ознобом. Особая форма тяжелой холодовой травмы - переохлаждение, при котором в результате многочасового пребывания пострадавшего на холоде развивается опасное для жизни состояние с преобладанием не местных изменений, свойственных обморожению, а общей болезненной реакции организма, требующей применения мер реанимации.

Рекомендации для оценки холодового стресса приведены в ИСО 11079. Холодовой стресс оценивают с помощью анализа условий теплового баланса. Холодовую нагрузку вычисляют с помощью сопоставления коэффициента требуемой термоизоляции одежды (IREQ1)) с коэффициентом термоизоляции одежды, имеющейся в наличии. Если защита недостаточна, неизбежно возникнет охлаждение тела, и необходимо вычислить рекомендуемое время, в течение которого можно безопасно подвергаться воздействию данной среды.

1) IREQ - required clothing insulation (требуемая изоляция одежды).

Существенное локальное охлаждение может быть следствием контакта с холодными поверхностями, такими как окна или холодное сиденье. Рекомендации по оценке контакта с холодными поверхностями приведены в ИСО 13732-3.

5.5 Скорость обмена веществ и одежда

Если климатические условия в транспортном средстве оценивают с использованием ИСО 7243, ИСО 7730, ИСО 7933 или ИСО 11079, должны быть выбраны подходящие значения для скорости обмена веществ и параметров термоизоляции одежды (см. приложение А).

6 Оценка с привлечением испытателей

Микроклимат в транспортном средстве в конкретных случаях может быть оценен с привлечением испытателей. Этот метод позволяет получить среднюю оценку группы и оценку индивидуальной изменчивости в группе. Методы субъективной оценки термальной среды описаны в ИСО 14505-3.

Приложение А
(справочное)

Значения или оценка обмена веществ и параметров одежды

А.1 Значения или оценка обмена веществ

Выделение тепла водителем зависит от его физической активности (смотри таблицу А.1). В большинстве заданий по управлению транспортным средством физическая активность находится на низком уровне. Информация о скорости обмена веществ во время физической активности подробнее предоставлена в ИСО 8996.

Таблица А.1 - Значения скорости обмена веществ при метаболическом выделении тепла во время управления транспортным средством

Вид активности

Скорость обмена веществ, Вт/м2

Управление автомобилем на дорогах с ровным покрытием

70

Управление автомобилем на дорогах с неровным покрытием

80

Управление автомобилем на бездорожье

90

А.2 Оценка параметров одежды

В ИСО 9920 представлены примеры термальных параметров комплектов одежды. Значения зависят от наличия компрессии (сжатия), вызванной сидячим положением. Должна быть добавлена тепловая изоляция сиденья водителя. Примеры подобных воздействий приведены в ИСО 9920. Вентилируемые сиденья уменьшают термоизоляцию на 10 % - 20 %, следовательно, итоговые значения изоляции в этом случае должны быть соответственно уменьшены. При оценке теплового стресса следует учитывать способность комплекта одежды впитывать пот.

Приложение В
(справочное)

Примеры оценки термального стресса

B.1 Оценка термального стресса

B.1.1 Общая информация

Примеры оценок, приведенных в данном приложении, получены при управлении грузовиком на шоссе в условиях нормального движения транспорта. Все оценки получены в реальных условиях.

B.1.2 Оценка температурного комфорта

B.1.2.1 Общая информация

Температурный комфорт может быть оценен на основе общих и локальных воздействий на все тело человека.

B.1.2.2 Общая оценка

Определение и анализ термальной среды выполнены в соответствии с ИСО 7730.

B.1.2.3 Детальная оценка

Измерения эквивалентной температуры выполняют как для общих, так и для локальных температурных воздействий в соответствии с ИСО 14505-2.

B.1.3 Оценка теплового стресса

Оценку теплового стресса в транспортном средстве выполняют в соответствии с ИСО 7243. Выполняют только оценку для всего тела. Детальную оценку выполняют в соответствии с ИСО 7933 (аналитическая оценка). Измерения проводят во время управления транспортным средством в реальных климатических условиях. Результаты дают информацию об уровне теплового стресса и необходимости предупреждающих мер.

B.1.4 Оценка холодового стресса

Оценку холодового стресса в транспортном средстве осуществляют аналогично В.1.3, используя только оценку для всего тела. Измерения выполняют в соответствии с ИСО 11079 (аналитическая оценка). Измерения проводят во время управления транспортным средством в реальных климатических условиях. Результаты позволяют получить информацию об уровне холодового стресса и необходимости предупреждающих мер, таких как применение защищающей от холода одежды или увеличение мощности отопления HVAC-системы.

B.2 Эксплуатационные испытания HVAC-систем транспортных средств

Для подробной оценки производительности HVAC-системы транспортного средства испытания осуществляются в климатической камере/аэродинамической трубе с определенными, заранее установленными климатическими условиями. Условиями обычно являются одна летняя и одна зимняя среда. Измерения выполняют в соответствии с ИСО 14505-2. Для важных, повторяемых и обоснованных испытаний подробные условия испытания должны быть приведены в стандартах для конкретного применения.

Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартов
ссылочным национальным стандартам Российской Федерации
(и действующим в этом качестве межгосударственным стандартам)

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование

соответствующего национального

стандарта

ИСО 13731:2001

-

*

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Библиография

ISO 7243, Hot environments - Estimation of the heat stress on working man, based on the WBGT-index (wet bulb globe temperature)1)

1) Стандарт ИСО 7243:1989 соответствует ГОСТ P ИСО 7243-2007 Термальная среда. Расчет тепловой нагрузки на работающего человека, основанный на показателе WBGT (температура влажного шарика психрометра).

ISO 7726, Ergonomics of the thermal environment - Instruments for measuring physical quantities

ISO 7730, Ergonomics of the thermal environment - Analytical determination and interpretation of thermal comfort using calculation of the PMV and PPD indices and local thermal comfort criteria2)

2) Стандарт ИСО 7730:2005 соответствует ГОСТ Р ИСО 7730-2009 Эргономика термальной среды. Аналитическое определение и интерпретация комфортности теплового режима с использованием расчета показателей PMV и PPD и критериев локального теплового комфорта.

ISO 7933, Ergonomics of the thermal environment - Analytical determination and interpretation of heat stress using calculation of the predicted heat strain

ISO 8996, Ergonomics of the thermal environment - Determination of metabolic rate3)

3) Стандарт ИСО 8996:2004 соответствует ГОСТ Р ИСО 8996-2008 Эргономика термальной среды. Определение скорости обмена веществ.

ISO 9920, Ergonomics of the thermal environment - Estimation of thermal insulation and water vapour resistance of a clothing ensemble

ISO 11079, Ergonomics of the thermal environment - Determination and interpretation of cold stress when using required clothing insulation (IREQ) and local cooling effects

ISO 12894, Ergonomics of the thermal environment- Medical supervision of individuals exposed to extreme hot or cold environments

ISO 13732 (all parts), Ergonomics of the thermal environment - Methods for the assessment of human responses to contact with surfaces4)

4) Стандарт ISO/TS 13732-2:2001 соответствует ГОСТ Р ИСО/ТУ 13732-2-2008 Эргономика термальной среды. Методы оценки реакции человека при контакте с поверхностями. Часть 2. Контакт с поверхностью умеренной температуры.

ISO/TS 14415, Ergonomics of the thermal environment - Application of International Standards to people with special requirements5)

5) Стандарт ISO/TS 14415:2005 соответствует ГОСТ Р 53453-2009/ISO/TS 14415:2005 Эргономика термальной среды. Применение требований стандартов к людям с особыми требованиями.

ISO 14505-2, Ergonomics of the thermal environment-Evaluation of thermal environments in vehicles - Part 2: Determination of equivalent temperature

ISO 14505-3, Ergonomics of the thermal environment - Evaluation of thermal environments in vehicles - Part 3: Evaluation of thermal comfort using human subjects
