ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р МЭК
60297-3-104-2009

Конструкции несущие базовые
радиоэлектронных средств

РАЗМЕРЫ БЛОЧНЫХ КАРКАСОВ
И ВСТАВНЫХ БЛОКОВ, ЗАВИСЯЩИЕ
ОТ СЕРИИ ПРИМЕНЯЕМЫХ РАЗЪЕМОВ

Размеры конструкций серии 482,6 мм (19 дюймов)

IEC 60297-3-104:2006
Mechanical structures for electronic equipment - Dimensions of mechanical
structures of the 482,6 mm (19 in) series - Part 3-104: Connector dependent
interface dimensions of subracks and plug-in units
(IDT)

Москва

Стандартинформ

2012

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Закрытым акционерным обществом «Авангард-ТехСт» (ЗАО «Авангард-ТехСт») на основе выполненного российской комиссией экспертов MЭK/TK 48D аутентичного перевода на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 420 «Базовые несущие конструкции, печатные платы, сборка и монтаж электронных модулей», Подкомитетом ПК-1 «Базовые несущие конструкции радиоэлектронных средств (РЭС)»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 декабря 2009 г. № 686-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 60297-3-104:2006 «Механические конструкции для электронного оборудования. Размеры механических конструкций серии 482,6 мм (19 дюймов). Часть 3-104. Размеры блочных каркасов и вставных блоков, зависящие от серии применяемых разъемов» (IEC 60297-3-104:2006 «Mechanical structures for electronic equipment - Dimensions of mechanical structures of the 482,6 mm (19 in) series - Part 3-104: Connector dependent interface dimensions of subracks and plug-in units»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004* (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Февраль 2012 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

_______

* В части разд. 8 и приложений Ж, И, К заменен на ГОСТ Р 1.7-2008.

СОДЕРЖАНИЕ

1 Область применения. 3

2 Нормативные ссылки. 3

3 Термины и определения. 4

4 Общая компоновка. 4

5 Размеры по глубине. 5

6 Размеры по глубине вставных блоков, устанавливаемых спереди. 6

7 Размеры по глубине вставных блоков в виде печатной платы, устанавливаемых сзади в блочные каркасы типа А.. 7

8 Размеры по глубине вставных блоков, устанавливаемых сзади в блочные каркасы типа В.. 8

9 Размеры по глубине вставных блоков, устанавливаемых сзади в блочные каркасы типа А, при одновременном применении разъемов различных серий. 9

10 Размеры по глубине вставных блоков, устанавливаемых сзади в блочные каркасы типа В, при одновременном применении разъемов различных серий. 10

11 Размеры объединительной платы.. 10

11.1 Размеры объединительной платы по высоте и ширине при применении разъемов серий МЭК 60603-2 и МЭК 61076-4-113. 10

11.2 Размеры объединительной платы по высоте и ширине при применении разъемов серии МЭК 61076-4-101. 11

11.3 Габаритные размеры объединительной платы.. 12

11.4 Размеры по высоте. 13

Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным  национальным стандартам Российской Федерации. 13

Введение

Настоящий стандарт подготовлен на основе международного стандарта МЭК 60297-3-104, разработанного Подкомитетом МЭК/ПК 48D «Механические конструкции для электронного оборудования» Технического комитета по стандартизации МЭК/ТК48 «Электромеханические компоненты и механические конструкции для электронного оборудования».

Текст настоящего стандарта основан на следующих документах:

FDIS

Отчет о голосовании

48 D/337/FDIS

48D/341/RVD

Серия стандартов МЭК 60297-3 под общим наименованием «Механические конструкции для электронного оборудования. Размеры механических конструкций серии 482,6 мм (19 дюймов)» состоит из следующих частей:

- часть 3-101. Блочные каркасы и связанные с ними вставные блоки;

- часть 3-102. Рукоятка инжектора/экстрактора;

- часть 3-103. Система ключей и ловитель для установки;

- часть 3-104. Размеры блочных каркасов и вставных блоков, зависящие от серии применяемых разъемов.

Дополнительная информация, необходимая для применения настоящего стандарта на территории Российской Федерации, приведена в тексте стандарта в виде сносок, выделенных курсивом.

ГОСТ Р МЭК 60297-3-104-2009

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Конструкции несущие базовые радиоэлектронных средств

РАЗМЕРЫ БЛОЧНЫХ КАРКАСОВ И ВСТАВНЫХ БЛОКОВ, ЗАВИСЯЩИЕ ОТ
СЕРИИ ПРИМЕНЯЕМЫХ РАЗЪЕМОВ

Размеры конструкций серии 482,6 мм (19 дюймов)

Mechanical structures for electronic equipment. Connector dependent interface dimensions
of subracks and plug-in units. Dimensions of mechanical structures of the 482,6 mm
(19 in) series

Дата введения - 2010-12-01

1 Область применения1)

________

1) Внесено редакционное изменение текста по отношению к тексту примененного стандарта МЭК для приведения в соответствие с терминологией, принятой в Российской Федерации.

Настоящий стандарт устанавливает зависящие от серии применяемых разъемов размеры блочных каркасов и вставных блоков, соответствующих МЭК 60297-3-101. В настоящем стандарте рассмотрены разъемы серий МЭК 60603-2, МЭК 61076-4-101 и МЭК 61076-4-113. В отличие от стандартов, относящихся к разъемам и определяющих только размеры разъемов, настоящий стандарт вводит соответствующие размеры блочных каркасов и вставных блоков в зависимости от серий применяемых разъемов. Настоящий стандарт представляет собой руководство по определению размеров блочных каркасов и вставных блоков при применении разъемов других серий посредством установления соотношения между монтажными шагами блочного каркаса и положением вставных блоков в виде печатной и объединительной плат.

2 Нормативные ссылки

Приведенные ниже нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применяют только указанные издания. Для недатированных ссылок применяют последнее издание нормативного документа (включая поправки).

МЭК 60297-3-101:2004 Механические конструкции для электронного оборудования. Размеры механических конструкций серии 482,6 мм (19 дюймов). Часть 3-101. Блочные каркасы и связанные с ними вставные блоки (IEC 60297-3-101, Mechanical structures for electronic equipment- Dimensions of mechanical structures of the 482, 6 mm (19 in) series - Part 3-101: Subracks and associated plug-in units)

МЭК 60603-2:1995 Разъемы для печатных плат на частоты до 3 МГц. Часть 2. Частные технические условия на соединители оцененного качества, состоящие из двух частей, с общими монтажными характеристиками, предназначенные для применения с печатными платами, имеющими шаг координатной сетки 2,54 мм (0,1 дюйма) (IEC 60603-2:1995, Connectors for frequencies below 3 MHz for use with printed boards - Part 2: Detail specification for two-part connectors with assessed quality, for printed boards, for basic grid of 2,54 mm (0,1 in) with common mounting features)

МЭК 60917-1:1998 Модульный принцип построения механических конструкций для базовых несущих конструкций для электронного оборудования. Часть 1. Общий стандарт (IEC 60917-1, Modular order for the development of mechanical structures for electronic equipment practices - Part 1: Generic standard)

МЭК 61076-4-101:2001 Разъемы для электронного оборудования. Часть 4-101. Разъемы установленного качества для печатных плат. Частный стандарт на модули разъемов, состоящих из двух частей, с координатной сеткой шагом 2,0 мм для печатных и объединительных плат в соответствии с МЭК 60917 (IEC 61076-4-101:2001, Connectors for electronic equipment - Part 4-101: Printed board connectors with assessed quality - Detail specification for two-part connector modules, having a basic grid of 2,0 mm for printed boards and backplanes in accordance with IEC 60917)

МЭК 61076-4-113:2002 Разъемы для электронного оборудования. Разъемы для печатных плат. Часть 4-113. Частный стандарт на разъемы для печатных и объединительных плат, состоящие из двух частей, имеющие распайку в виде шины в 5 рядов по координатной сетке 2,54 мм (IEC 61076-4-113:2002, Connectors for electronic equipment - Printed board connectors - Part 4-113: Detail specification for two-part connectors having 5 rows with a grid of 2,54 mm for printed boards and backplanes in bus applications)

3 Термины и определения

В настоящем стандарте применены термины с соответствующими определениями из МЭК 60917-11).

________

1) В Российской Федерации термины и определения в данной области установлены в ГОСТ Р 51676-2000 «Конструкции несущие базовые радиоэлектронных средств. Термины и определения» и ГОСТ Р 52003-2003 «Уровни разукрупнения радиоэлектронных средств. Термины и определения».

4 Общая компоновка

Типовой блочный каркас с возможностью установки передних и задних вставных блоков в виде печатных плат показан на рисунке 1.

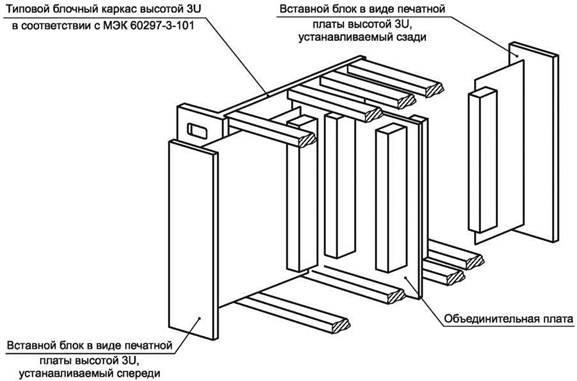

Рисунок 1 - Общая компоновка

5 Размеры по глубине

На рисунке 2 представлены размеры по глубине для типового блочного каркаса высотой 3U в соответствии с МЭК 60297-3-101 . Обозначения на рисунке относятся к таблицам на рисунках 3, 4, 5, 6 и 7. Все размеры в миллиметрах.

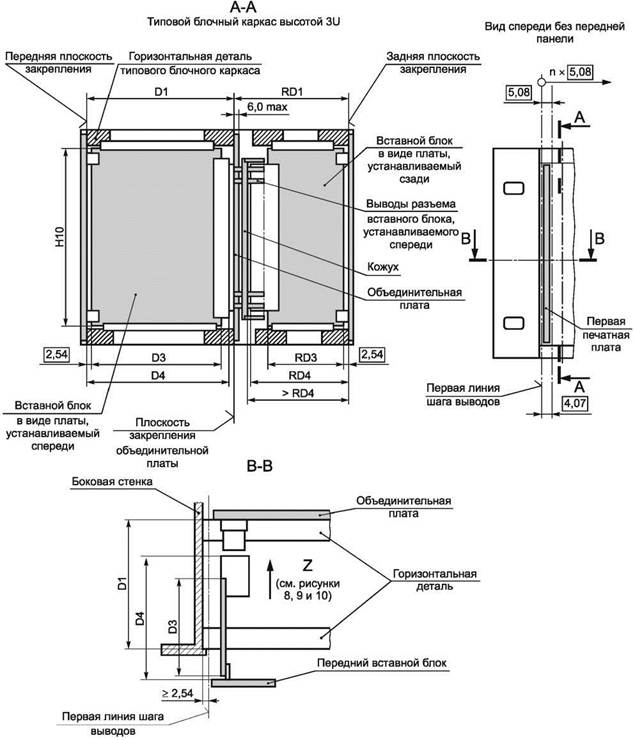

Рисунок 2 - Типовой блочный каркас высотой 3U. Размеры по глубине

6 Размеры по глубине вставных блоков, устанавливаемых спереди

На рисунке 3 представлены размеры по глубине вставных блоков в виде печатной платы типа А или В в соответствии с МЭК 60297-3-101, устанавливаемых спереди, при применении разъемов серии МЭК 60603-2, МЭК 61076-4-113 или МЭК 61076-4-101.

Примечание - У блочных каркасов типов А и В размеры для монтажа спереди совпадают. Блочные каркасы различаются размерами по глубине для монтажа сзади и разъемов, указанных в разделе 7 и далее.

Размеры в миллиметрах

D1 ± 0,51)

75,60

95,60

115,60

135,60

155,60

175,60

235,60

295,60

60,00

80,00

100,00

120,00

140,00

160,00

220,00

280,00

D4 ± 0,42)

69,93

89,93

109,93

129,93

149,93

169,93

229,93

289,93

D4 ± 0,43)

71,93

91,93

111,93

131,93

151,93

171,93

231,93

291,93

D4 ± 0,44)

71,74

91,74

111,74

131,74

151,74

171,74

231,74

291,74

Примечание - Предпочтительные размеры выделены полужирным шрифтом.

1) Размер D1 используют в качестве справочного, см. МЭК 60297-3-101.

2) Размер по глубине с разъемом серий МЭК 60603-2, типы В, С, D, и МЭК 61076-4-113.

3) Размер по глубине с разъемом серии МЭК 60603-2, типы F, G, Н.

4) Размер по глубине с разъемом серии МЭК 61076-4-101.

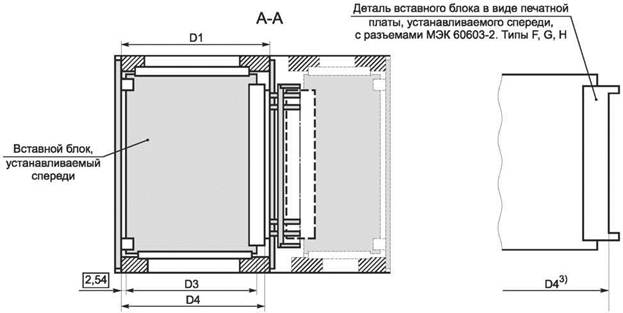

Рисунок 3 - Размеры по глубине вставных блоков в виде печатной платы,
устанавливаемых спереди

7 Размеры по глубине вставных блоков в виде печатной платы, устанавливаемых сзади в блочные каркасы типа А

На рисунке 4 представлены размеры по глубине вставных блоков в виде печатной платы, устанавливаемых сзади в блочные каркасы типа А в соответствии с МЭК 60297-3-101, при применении разъемов серии МЭК 60603-2 или МЭК 61076-4-113. Все размеры в миллиметрах.

Примечание - Блочные каркасы типа А или В различаются размерами RD1.

А-А

Размеры в миллиметрах

RD1(A) ± 0,251)

82,48

102,48

122,48

142,48

162,48

182,48

60,00

80,00

100,00

120,00

140,00

160,00

RD4 ± 0,42)

69,88

89,88

109,88

129,88

149,88

169,88

RD4 ± 0,43)

72,38

92,38

112,38

132,38

152,38

172,38

1) Размер RD1 используют в качестве справочного, см. МЭК 60297-3-101.

2) Размер по глубине с разъемом серии МЭК 60603-2 (инверсный).

3) Размер по глубине с разъемом серии МЭК 61076-4-113 (инверсный).

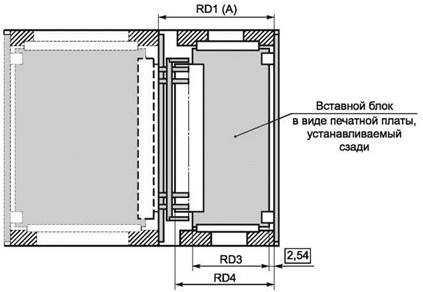

Рисунок 4 - Размеры по глубине вставных блоков в виде печатной платы,
устанавливаемых сзади в блочные каркасы типа А

8 Размеры по глубине вставных блоков, устанавливаемых сзади в блочные каркасы типа В

На рисунке 5 представлены размеры по глубине вставных блоков в виде печатной платы, устанавливаемых сзади в блочные каркасы типа В в соответствии с МЭК 60297-3-101, при применении разъемов серии МЭК 61076-4-101.

Примечание - Блочные каркасы типа А или В различаются размерами RD1.

А-А

Размеры в миллиметрах

RD1(B) ±0,251)

80,00

100,00

120,00

140,00

160,00

180,00

60,00

80,00

100,00

120,00

140,00

160,00

RD4 ± 0,42)

71,74

91,74

111,74

131,74

151,74

171,74

1) Размер RD1 используют в качестве справочного, см. МЭК 60297-3-101.

2) Размер по глубине с разъемом серии МЭК 61076-4-101.

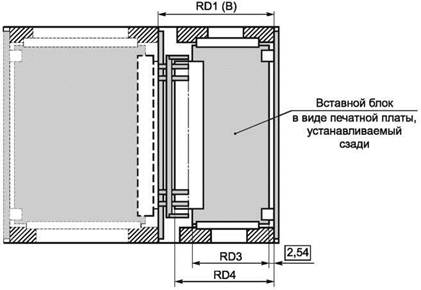

Рисунок 5 - Размеры по глубине вставных блоков в виде печатной платы,
устанавливаемых сзади в блочные каркасы типа В

9 Размеры по глубине вставных блоков, устанавливаемых сзади в блочные каркасы типа А, при одновременном применении разъемов различных серий

На рисунке 6 представлены размеры по глубине вставных блоков в виде печатной платы для блочных каркасов типа А согласно МЭК 60297-3-101 при применении разъемов серий МЭК 61076-4-101, МЭК 60603-2 и МЭК 61076-4-113. Все размеры в миллиметрах.

Примечание - При одновременном применении разъемов вышеуказанных серий в блочных каркасах типа А требуются вставные блоки в виде печатной платы различных размеров по глубине RD3. На рисунке представлен способ установки разъемов различных серий для общепринятой глубины RD1 блочного каркаса путем изменения глубины печатной платы заднего вставного блока.

А-А

Размеры в миллиметрах

RD1(A) ± 0,251)

82,48

102,48

122,48

142,48

162,48

182,48

60,00

80,00

100,00

120,00

140,00

160,00

62,48

82,48

102,48

122,48

142,48

162,48

RD4 ± 0,44)

69,88

89,88

109,88

129,88

149,88

169,88

RD4 ± 0,45)

72,38

92,38

112,38

132,38

152,38

172,38

RD4 ± 0,46)

74,22

94,22

114,22

134,22

154,22

174,22

1) Размер RD1 используют в качестве справочного, см. МЭК 60297-3-101.

2) Размер по глубине с разъемом серий МЭК 60603-2 (инверсный), МЭК 61076-4-113 (инверсный).

3) Размер по глубине с разъемом серии МЭК 61076-4-101.

4) Размер по глубине с разъемом серии МЭК 60603-2 (инверсный).

5) Размер по глубине с разъемом серии МЭК 61076-4-113 (инверсный).

6) Размер по глубине с разъемом серии МЭК 61076-4-101.

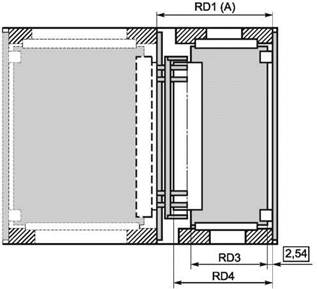

Рисунок 6 - Размеры по глубине вставных блоков в виде печатной платы,
устанавливаемых в блочные каркасы типа А, при одновременном применении разъемов
различных серий

10 Размеры по глубине вставных блоков, устанавливаемых сзади в блочные каркасы типа В, при одновременном применении разъемов различных серий

На рисунке 7 представлены размеры по глубине вставных блоков в виде печатной платы для блочных каркасов типа В согласно МЭК 60297-3-101 при применении разъемов серий МЭК 61076-4-101, МЭК 60603-2 и МЭК 61076-4-113. Все размеры в миллиметрах.

Примечание - При одновременном применении разъемов вышеуказанных серий в блочных каркасах типа А требуются вставные блоки в виде печатной платы различных размеров по глубине RD3. На рисунке представлен способ установки разъемов различных серий для общепринятой глубины RD1 блочного каркаса путем изменения глубины печатной платы заднего вставного блока.

А-А

Размеры в миллиметрах

RD1(B) ±0,251)

80,00

100,00

120,00

140,00

160,00

180,00

57,52

77,52

97,52

117,52

137,52

157,52

60,00

80,00

100,00

120,00

140,00

160,00

RD4 ± 0,44)

67,40

87,40

107,40

127,40

147,40

167,40

RD4 ± 0,45)

69,90

89,90

109,90

129,90

149,90

169,90

RD4 ± 0,46)

71,74

91,74

111,74

131,74

151,74

171,74

1) Размер RD1 используют в качестве справочного, см. МЭК 60297-3-101.

2) Размер по глубине с разъемом серий МЭК 60603-2 (инверсный), МЭК 61076-4-113 (инверсный).

3) Размер по глубине с разъемом серии МЭК 61076-4-101.

4) Размер по глубине с разъемом серии МЭК 60603-2 (инверсный).

5) Размер по глубине с разъемом серии МЭК 61076-4-113 (инверсный).

6) Размер по глубине с разъемом серии МЭК 61076-4-101.

Рисунок 7 - Размеры по глубине вставных блоков в виде печатной платы,
устанавливаемых в блочные каркасы типа В, при одновременном применении разъемов
различных серий

11 Размеры объединительной платы

11.1 Размеры объединительной платы по высоте и ширине при применении разъемов серий МЭК 60603-2 и МЭК 61076-4-113

На рисунке 8 представлены размеры объединительной платы по высоте и ширине и показано положение первого разъема при применении разъемов серий МЭК 60603-2 и МЭК 61076-4-113. Таблица 1 относится к рисункам 8, 9 и 10.

Размеры в миллиметрах

Вид Z

(см. рисунок 2)

См. таблицу 1.

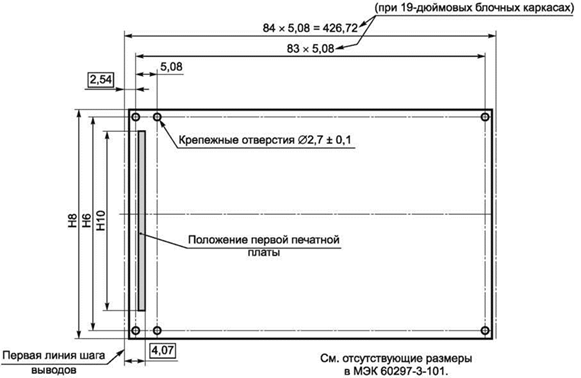

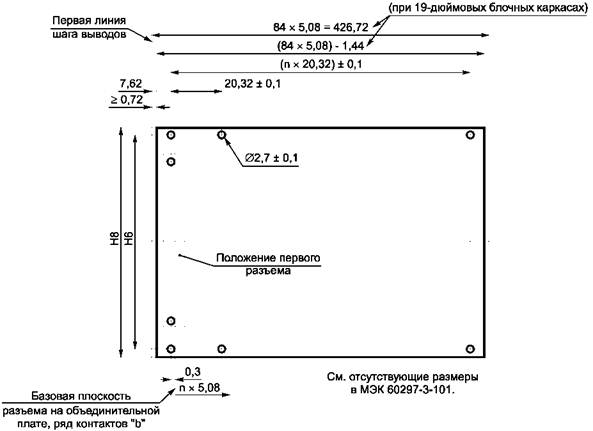

Рисунок 8 - Размеры объединительной платы при применении разъемов серий МЭК 60603-2 и МЭК 61076-4-113

11.2 Размеры объединительной платы по высоте и ширине при применении разъемов серии МЭК 61076-4-101

На рисунке 9 представлены размеры объединительной платы по высоте и ширине и показано положение первого разъема при применении разъемов серии МЭК 61076-4-101.

Размеры в миллиметрах

Вид Z

(см. рисунок 2)

Примечание - Левая грань объединительной платы выходит за пределы первой пунктирной линии из-за ширины разъема. Правая грань должна быть наравне с установленными объединительными платами.

См. таблицу 1.

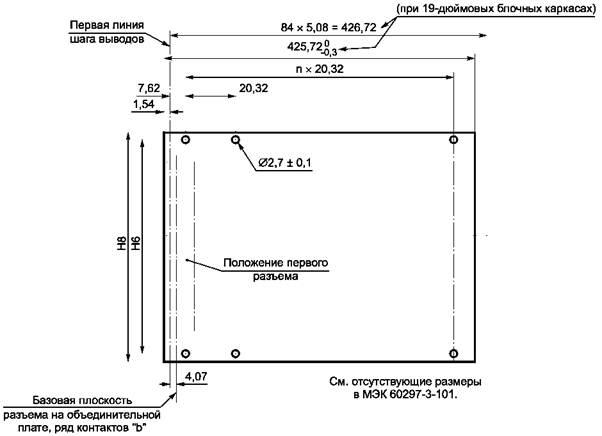

Рисунок 9 - Размеры объединительной платы при применении разъемов серии МЭК61076-4-101

11.3 Габаритные размеры объединительной платы

На рисунке 10 представлены габаритные размеры объединительной платы по высоте и ширине и показано положение первого разъема при применении разъемов серии МЭК 61076-4-101. Все размеры в миллиметрах.

Примечание - Размеры, приведенные на рисунке 10, используют, если в блочных каркасах серии МЭК 60297-3-101 применены разъемы любой другой серии.

Вид Z

(см. рисунок 2)

См. таблицу 1.

Рисунок 10 - Габаритные размеры объединительной платы

11.4 Размеры по высоте

Размеры по высоте приведены в таблице 1.

Таблица 1- Размеры по высоте

Размеры в миллиметрах

Единицы измерения высоты

3U

6U

9U

Н6 ± 0,2

122,50

255,85

389,20

Н8± 0,15

128,55

261,90

395,25

100,00

233,35

366,70

где Н6 - расстояние между крепежными отверстиями объединительных плат;

Н8 - высота объединительных плат;

Н10 - высота печатных плат.

Примечание - См. отсутствующие размеры и другие единицы высоты в МЭК 60297-3-101.

Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартов ссылочным
национальным стандартам Российской Федерации

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего национального стандарта

МЭК 60297-3-101:2004

IDT

ГОСТ Р МЭК 60297-3-101-2006 «Конструкции несущие базовые радиоэлектронных средств. Блочные каркасы и связанные с ними вставные блоки. Размеры конструкций серии 482,6 мм (19 дюймов)»

МЭК 60603-2:1995

-

*

МЭК 60917-1:1998

-

*

МЭК 61076-4-101:2001

-

*

МЭК 61076-4-113:2002

-

*

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта:

- IDT - идентичный стандарт.



Ключевые слова: радиоэлектронные средства, базовые несущие конструкции, блочные каркасы, вставные блоки, размеры конструкций серии 482,6 мм (19 дюймов)







© 2013 Ёшкин Кот :-)
