ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

РЕКОМЕНДАЦИИ
ПО МЕТРОЛОГИИ

Р 50.2.072-
2009

Государственная система обеспечения
единства измерений

МАССОВАЯ КОНЦЕНТРАЦИЯ ВОДЫ
В СЫРОЙ НЕФТИ

МЕТОДИКА ДИСКРЕТНЫХ ИЗМЕРЕНИЙ
С ПОМОЩЬЮ ВЛАГОМЕРА «ОХН»

Москва

Стандартинформ

2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о рекомендациях по метрологии

1 РАЗРАБОТАНЫ Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

2 ВНЕСЕНЫ Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. № 1038-ст

4 ВВЕДЕНЫ ВПЕРВЫЕ

Информация об изменениях к настоящим рекомендациям публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящих рекомендаций соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

1 Область применения. 2

2 Нормативные ссылки. 2

3 Термины и определения. 3

4 Характеристики погрешности измерений. 3

5 Метод измерений. 3

6 Средства измерений и вспомогательные устройства. 3

7 Условия измерений. 3

8 Требования к квалификации операторов. 3

9 Требования безопасности. 4

10 Подготовка к измерениям.. 4

11 Проведение измерений. 4

12 Обработка результатов измерений. 4

13 Оформление результатов измерений. 5

Приложение А (обязательное) Функциональная схема влагомера «ОХН» и элементов ИУ.. 5

Приложение Б (обязательное) Форма протокола. 5

Библиография. 6

Р 50.2.072-2009

РЕКОМЕНДАЦИИ ПО МЕТРОЛОГИИ

Государственная система обеспечения единства измерений

МАССОВАЯ КОНЦЕНТРАЦИЯ ВОДЫ В СЫРОЙ НЕФТИ

МЕТОДИКА ДИСКРЕТНЫХ ИЗМЕРЕНИЙ С ПОМОЩЬЮ

ВЛАГОМЕРА «ОХН»

State system for ensuring the uniformity of measurements.
Water mass concentration in crude oil.
Discrete measurments procedure with the use of cut meter «OXH»

Дата введения - 2011-01-01

1 Область применения

Настоящие рекомендации устанавливают методику дискретных измерений массовой концентрации воды в сырой нефти в соответствии с ГОСТ Р 8.615-2005 с помощью влагомера «ОХН» в составе измерительных установок.

2 Нормативные ссылки

В настоящих рекомендациях использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 8.615-2005 Государственная система обеспечения единства измерений. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 18481-81 Ареометры и цилиндры стеклянные. Общие технические условия

ГОСТ 2517-85 Нефть и нефтепродукты. Методы отбора проб

ГОСТ 3900-85 Нефть и нефтепродукты. Методы определения плотности

Примечание - При пользовании настоящими рекомендациями целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящими рекомендациями следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящих рекомендациях применены следующие термины с соответствующими определениями:

3.1 методика дискретных измерений: Совокупность операций и правил, выполнение которых обеспечивает получение результатов измерений с установленной погрешностью (неопределенностью).

3.2 измерительная установка; ИУ: Совокупность функционально объединенных измерительных приборов, измерительных преобразователей и других устройств, предназначенных для измерений одной или нескольких величин и размещенных в одной пространственно обособленной зоне.

3.3 сырая нефть: Жидкое минеральное сырье, состоящее из смеси углеводородов широкого физико-химического состава, которое содержит растворенный газ, воду, минеральные соли, механические примеси и другие химические соединения.

3.4 стандартные условия: Условия, соответствующие температуре, равной 20 °С, и избыточному давлению, равному нулю.

4 Характеристики погрешности измерений

Пределы допускаемой абсолютной погрешности (в рабочих условиях), %, массовая доля воды, в диапазонах влагосодержания:

от 1 % до 70 %, массовая доля воды ±1,5;

от 70 % до 98,0 %, массовая доля воды ±0,4.

5 Метод измерений

Метод измерений массовой концентрации воды в сырой нефти основан на измерении гидростатического давления водяного столба водонефтяной смеси и измерении уровня смеси и воды после разделения смеси на воду и нефть путем нагрева. Далее проводят расчет значения влагосодержания.

6 Средства измерений и вспомогательные устройства

6.1 Влагомер «ОХН».

6.2 Пробозаборное устройство для отбора пробы во влагомер.

6.3 Клапаны для продувки, заполнения и опорожнения пробы.

6.4 Ареометр по ГОСТ 18481 с пределами допускаемой абсолютной погрешности измерения плотности ±0,5 кг/м3.

6.5 Средства измерений должны иметь свидетельства (сертификаты) об утверждении типа и должны быть поверены. Периодичность поверки - не реже одного раза в год.

7 Условия измерений

При выполнении измерений соблюдают следующие условия:

- диапазон влагосодержания, массовая доля воды от 1,0 % до 98,0 %;

- избыточное давление в сепараторе ИУ от 0,6 до 4,0 МПа;

- температура смеси в сепараторе ИУ от 5 °С до 70 °С;

- плотность полностью сепарированной нефти, приведенная к стандартным условиям, от 780,0 до 890,0 кг/м3;

- плотность воды, приведенная к стандартным условиям, от 1000,0 до 1013,0 кг/м3;

- объем анализируемой пробы, не более 8,0 дм3;

- время цикла одного измерения, не более 7000,0 с.

8 Требования к квалификации операторов

К измерениям допускают лиц:

- прошедших обучение и стажировку по специальности, имеющих допуск к самостоятельной работе;

- изучивших настоящие рекомендации, эксплуатационную документацию на применяемые средства измерений и вспомогательные устройства.

9 Требования безопасности

9.1 При выполнении измерений возможно наличие следующих опасных и вредных производственных факторов:

- образование взрывоопасной среды.

Смесь паров нефти с воздухом по степени взрывоопасности относится к категории ПА, группе Т4 в соответствии с правилами безопасности [1];

- загазованность воздуха рабочей зоны.

По степени воздействия на организм человека (токсичности) нефть в зависимости от содержания в ней сероводорода относится к 3-му классу опасности вредного вещества («умеренно опасное») или ко 2-му классу опасности («высокоопасное») по ГОСТ 12.1.007.

9.2 Для обеспечения взрывобезопасности применяемые средства измерений и вспомогательные устройства, относящиеся к категории электрооборудования, должны быть сертифицированы на соответствие требованиям к взрывобезопасности.

9.3 К измерениям допускают лиц не моложе 18 лет, не имеющих медицинских противопоказаний к работе на опасных производственных объектах, отвечающих установленным квалификационным требованиям, прошедших обучение и проверку знаний норм и правил безопасности труда.

10 Подготовка к измерениям

Перед измерениями собирают схему в соответствии с рисунком A.1 (приложение А) и выполняют следующие подготовительные работы:

10.1 Промывают и просушивают внутреннюю полость влагомера и составные элементы влагомера.

10.2 Продувают внутреннюю полость влагомера инертным газом.

10.3 Открывают клапаны К2, К3.

11 Проведение измерений

Измерения проводят в такой последовательности:

11.1 Закрывают клапан К3, открывают клапан К1 и отбирают пробу смеси в соответствии с ГОСТ 2517 с лотка сепаратора ИУ с помощью пробозаборного устройства и заполняют влагомер пробой смеси.

11.2 После заполнения влагомера пробой смеси клапаны К1 и К2 закрывают, впрыскивают деэмульгатор и включают нагрев отобранной пробы смеси. Нагрев продолжают до полного расслоения пробы смеси на воду и нефть.

11.3 После расслоения пробы смеси измеряют следующие параметры:

- гидростатическое давление;

- высоту уровня пробы смеси и уровня воды.

11.3 После измерений открывают клапан К3 и опорожняют влагомер и повторяют операции по 10.1 - 10.3.

11.4 Повторяют операции по 11.1 - 11.4 для следующей пробы смеси.

12 Обработка результатов измерений

Значение влагосодержания W в % массовых долях воды рассчитывают по формуле

(1)

где rв - плотность воды, измеренная ареометром по ГОСТ 18481, в соответствии с ГОСТ 3900;

hB - уровень воды, м;

q - ускорение свободного падения, м/с2, принимают равным 9,81 м/с2;

Р - гидростатическое давление столба смеси, Па.

13 Оформление результатов измерений

Результаты измерений вносят в протокол, форма которого приведена в приложении Б.

Приложение А
(обязательное)

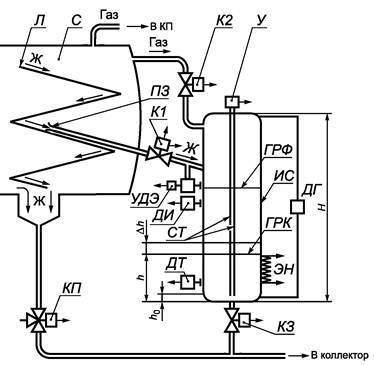

Функциональная схема влагомера «ОХН» и элементов ИУ

Л - лоток; С - сепаратор; ПЗ - пробозаборное устройство; Ж - жидкость, проба смеси;
У- уровнемер; УДЭ - узел дозирования деэмульгатора; К1, К2, К3 - управляемые клапаны;
ГРФ - граница раздела фаз (вода - нефть); ИС - влагомер; ГРК - граница раздела компонентов;
ЭН - электронагреватель; ДИ - датчик избыточного давления;
ДТ - датчик температуры; СТ- стержень уровнемера; ДГ- датчик дифференциального давления

Рисунок А.1

Приложение Б
(обязательное)

Форма протокола

ПРОТОКОЛ №_______

измерений влагосодержания влагомером «ОХН»

1 Место проведения измерений________________________________________

наименование объекта

2 Условия проведения измерений:

Избыточное давление в сепараторе ИУ,М Па______________________________

Температура смеси в сепараторе ИУ, °С_________________________________

Плотность полностью сепарированной нефти,

приведенная к стандартным условиям, кг/м3______________________________

Плотность воды, приведенная к стандартным

условиям, кг/м3______________________________________________________

Объем анализируемой пробы, дм3, не более______________________________

3 Результат измерений:

№ п/п

rв, кг/м3

hв, м

Р, Па

W, %, массовая доля воды











Подпись лица, проводившего измерения________________ ______________________

подпись инициалы, фамилия

Дата проведения измерений_________________



Библиография

[1]

ПОТ Р М-016 - 2001

РД 153-34.0-03.150-00,

Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок, утверждены приказом Минэнерго России от 27.12.2000 г. № 163, постановлением Минтруда России от 05.01.2001 г. № 3



Ключевые слова: влагомер, влагосодержание, методика выполнения дискретных измерений, погрешность
