ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
53815-2010

Автомобили легковые

УСТРОЙСТВА ТЯГОВО-СЦЕПНЫЕ
ШАРОВОГО ТИПА

Технические требования и методы испытаний

Москва

Стандартинформ

2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт «НАМИ» (ФГУП «НАМИ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 «Дорожный транспорт»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 июля 2010 г. № 143-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

ГОСТ Р 53815-2010

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Автомобили легковые

УСТРОЙСТВА ТЯГОВО-СЦЕПНЫЕ ШАРОВОГО ТИПА

Технические требования и методы испытаний

Cars. Ball type trailer coupling equipment. Technical requirements and test methods

Дата введения - 2010-09-15

1 Область применения

Настоящий стандарт распространяется на тягово-сцепные устройства шарового типа (ТСУ) и устанавливает технические требования и методы стендовых испытаний.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения

ГОСТ Р 50779.30-95 Статистические методы. Приемочный контроль качества. Общие требования

ГОСТ Р ИСО 2859-1-2007 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества

ГОСТ Р ИСО/ТО 8550-1-2007 Статистические методы. Руководство по выбору и применению систем статистического приемочного контроля дискретных единиц продукции в партиях. Часть 1. Общие требования

ГОСТ 28248-89 (ИСО 1103-76) Легковые автомобили. Тягово-сцепное устройство шарового типа. Основные размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Технические требования

3.1 ТСУ изготовляют в соответствии с требованиями настоящего стандарта и по конструкторской документации (КД), утвержденной в установленном порядке.

Размеры сцепных шаров и буксировочных кронштейнов, являющихся элементами неразборных и разборных ТСУ, должны соответствовать требованиям ГОСТ 28248, а технические требования - [1]. Сцепные головки дышел прицепов должны быть изготовлены в соответствии с требованиями [1].

4 Правила приемки

4.1 Изготовленные ТСУ (далее в разделе - изделия) до их отгрузки, передачи или продажи потребителю подлежат приемке с целью удостоверения их годности для использования в соответствии с требованиями, установленными в настоящем стандарте и в конструкторской документации, договорах, контрактах (далее в разделе - нормативная и техническая документация).

4.2 Для контроля качества и приемки изготовленные изделия подвергают:

- приемке (контролю) службой технического контроля (СТК);

- периодическим испытаниям;

- типовым испытаниям (при внесении предлагаемых изменений в конструкцию выпускаемых изделий и (или) технологию их изготовления).

4.3 Приемка СТК и периодические испытания в совокупности должны обеспечивать достоверную проверку всех свойств выпускаемых изделий, подлежащих контролю на соответствие требованиям нормативной и технической документации.

4.4 Применяемые при испытаниях и контроле средства измерений и контроля должны быть поверены, а испытательное оборудование - аттестовано в установленном порядке в соответствии с ГОСТ Р 8.568.

4.5 Результаты испытаний и контроля единиц изделия считают положительными, а единицы изделия - выдержавшими испытания, если они испытаны в объеме и последовательности, которые установлены для данной категории испытаний (контроля), а результаты подтверждают соответствие испытуемых единиц изделия заданным требованиям.

4.6 Результаты испытаний единиц изделия считают отрицательными, а единицы изделия - не выдержавшими испытания, если по результатам испытаний будет установлено несоответствие единицы изделия хотя бы одному требованию, установленному в нормативной и технической документации для проводимой категории испытаний.

4.7 Приемка изделий службой технического контроля

4.7.1 Изготовленные изделия должны быть приняты СТК предприятия-изготовителя согласно технологическому процессу и должны иметь ее приемочное клеймо.

Объем (состав необходимых проверок) и последовательность проведения контроля, а также места и тип клеймения СТК должны быть установлены в технической документации предприятия-разработчика.

4.7.2 Основанием для принятия решения о приемке единиц (партий) изделий СТК являются положительные результаты предшествующих периодических испытаний, проведенных в установленные сроки.

4.7.3 Правила отбора образцов:

а) предъявление изделий на приемку СТК осуществляют поштучно либо партиями, что отражают в предъявительском документе, оформляемом в порядке, принятом у изготовителя. Партией считают изделия одного варианта конструкции (модели, модификации, вариантного исполнения, комплектации), изготовленные за одну смену;

б) образцы изделий, предъявляемые на приемку СТК, должны быть укомплектованы в соответствии с требованиями нормативной и технической документации;

в) в процессе контроля СТК не допускается подстраивать (регулировать) образцы изделий и заменять входящие в них сменные элементы, если это не предусмотрено специальными требованиями нормативной и технической документации.

4.7.4 Приемку СТК проводят методом сплошного или выборочного контроля.

При выборочном контроле рекомендуется применять процедуры выборочного контроля по ГОСТ Р ИСО 2859-1. При этом значения объема выборки и приемлемого уровня качества (AQL) должны назначаться из установленных в ГОСТ Р ИСО 2859-1 для одноступенчатого плана при нормальном контроле с приемочным числом Ас = 0 и браковочным числом Re = 1.

Принятый метод контроля (сплошной или выборочный), объем выборки и приемлемый уровень качества (AQL) должны быть установлены в технических условиях на изделие.

4.7.5 Приемку изделий СТК приостанавливают в следующих случаях:

- изделия не выдержали периодических испытаний;

- обнаружены нарушения выполнения технологического процесса (в том числе обнаружены несоответствия установленным требованиям средств испытаний и контроля), приводящие к неисправимым дефектам изделий.

Примечания

1 Приемку изделий могут приостанавливать также в других случаях по усмотрению предприятия-изготовителя, что рекомендуется отражать в документации, действующей у предприятия-изготовителя, в соответствии с действующей на предприятии системой менеджмента качества.

2 В случае приостановки приемки изделий изготовление и проводимую техническую проверку (или приемку) деталей и сборочных единиц, не подлежащих самостоятельной поставке, разрешается продолжать (кроме тех, дефекты которых являются причиной приостановки приемки).

4.7.6 Решение о возобновлении приемки изделий СТК принимает руководство предприятия-изготовителя после устранения причин приостановки приемки и оформления соответствующего документа.

Если приемка изделий была приостановлена вследствие отрицательных результатов периодических испытаний, то решение о возобновлении приемки принимают после выявления причин возникновения дефектов, их устранения и получения положительных результатов повторно проводимых периодических испытаний.

4.7.7 Изделия, принятые СТК, подлежат отгрузке или передаче на ответственное хранение. Изготовитель должен обеспечить сохранение качества изделий после приемки СТК вплоть до доставки к месту назначения, если это определено условиями договора (контракта).

4.8 Правила проведения периодических испытаний

4.8.1 Периодические испытания проводят для периодического подтверждения качества изделий и стабильности технологического процесса в установленный период с целью подтверждения возможности продолжения изготовления изделий по действующей конструкторской и технологической документации и продолжения ее приемки СТК.

Объем (состав необходимых проверок) и последовательность проведения испытаний должны быть установлены в технической документации предприятия-разработчика.

4.8.2 Периодические испытания проводит изготовитель с привлечением, при необходимости, других заинтересованных сторон, в том числе представителей потребителя.

4.8.3 Периодические испытания проводят не реже одного раза в квартал.

Календарные сроки проведения периодических испытаний устанавливают в графиках, которые составляет предприятие-изготовитель.

В графике указывают: место и сроки проведения испытаний, сроки оформления документации по результатам испытаний.

Графики оформляют в соответствии с порядком, принятым на предприятии-изготовителе.

4.8.4 Правила отбора образцов:

а) образцы изделий для проведения очередных периодических испытаний отбирают, как правило, из числа единиц изделий, изготовленных за одну смену производственного цикла, предшествующую очередным испытаниям, и прошедших приемку СТК;

б) образцы изделий, предъявляемые на периодические испытания, должны быть укомплектованы в соответствии с требованиями нормативной и технической документации;

в) в процессе периодических испытаний не допускается подстраивать (регулировать) образцы изделий и заменять входящие в них сменные элементы, если это не предусмотрено специальными требованиями нормативной и технической документации;

г) отбор изделий оформляют документально в порядке, установленном предприятием-изготовителем.

4.8.5 Периодические испытания проводят методом выборочного контроля. Система, схема и план приемочного контроля, включая объем выборки, устанавливаются предприятием-изготовителем в технических условиях на изделие.

Рекомендуемые системы, схемы и планы статистического приемочного выборочного контроля - по ГОСТ Р ИСО/ТО 8550-1. Общие требования к организации и нормативно-методическому обеспечению статистического приемочного контроля - по ГОСТ Р 50779.30.

4.8.6 При получении положительных результатов периодических испытаний качество изделий контролируемого периода считается подтвержденным по показателям, проверяемым в составе периодических испытаний. Также считается подтвержденной возможность дальнейшего изготовления и приемки изделий (по той же документации, по которой изготовлены изделия, подвергнутые данным периодическим испытаниям) до получения результатов очередных (последующих) периодических испытаний, проведенных с соблюдением установленных норм периодичности.

Примечание - При условии применения единого технологического процесса для изготовления вариантов конструкций (комплектаций и вариантных исполнений) базовой модели (или модификации базовой модели) изделия допускается положительные результаты периодических испытаний образцов базовой модели (или модификации базовой модели) распространять на совокупность вариантов конструкций (комплектации и вариантные исполнения).

4.8.7 Если образцы изделий не выдержали периодических испытаний, то приемку изделий СТК и их отгрузку потребителю приостанавливают до выявления причин возникновения дефектов, их устранения и получения положительных результатов повторных периодических испытаний.

Предприятие-изготовитель должно проанализировать результаты периодических испытаний для выявления причин появления и характера дефектов, составить перечень дефектов и мероприятий по устранению дефектов и (или) причин их появления, который оформляют в порядке, принятом на предприятии-изготовителе.

4.8.8 Если данные проведенного анализа показывают, что обнаруженные дефекты существенно снижают технические характеристики изделий, а также могут привести к причинению вреда для жизни, здоровья и имущества граждан и окружающей среды, то все принятые (но неотгруженные) изделия, в которых могут быть подобные дефекты, возвращают на доработку (замену), а по всем принятым и отгруженным изделия, в которых могут быть подобные дефекты, принимают решение, не противоречащее интересам потребителей.

4.8.9 Повторные периодические испытания проводят в полном объеме периодических испытаний на доработанных (или вновь изготовленных) образцах изделий после устранения дефектов.

К моменту проведения повторных периодических испытаний должны быть представлены материалы, подтверждающие устранение дефектов, выявленных при периодических испытаниях, и принятие мер по их предупреждению.

В технически обоснованных случаях в зависимости от характера дефектов повторные периодические испытания допускается проводить по сокращенной программе, включая только те виды испытаний, при проведении которых обнаружено несоответствие изделий установленным требованиям, а также виды, по которым испытания не проводились.

4.8.10 При положительных результатах повторных периодических испытаний приемку изделий СТК и их отгрузку потребителю возобновляют.

4.8.11 При получении отрицательных результатов повторных периодических испытаний предприятие-изготовитель принимает решение о прекращении приемки изделий, изготовленных по той же документации, по которой изготовлялись единицы изделий, не подтвердившие качество изделий за установленный период, и о мерах по отгруженным (реализованным) изделиям.

В случае невозможности устранения изготовителем причин выпуска изделий с дефектами, которые могут принести вред здоровью и имуществу граждан и окружающей среде, такие конструкции изделий снимаются с производства.

4.8.12 Решение об использовании образцов изделий, подвергавшихся периодическим испытаниям, принимают руководство предприятия-изготовителя и потребитель на взаимоприемлемых условиях, руководствуясь условиями договоров на поставку изделий и рекомендациями соответствующих правовых актов.

4.9 Правила проведения типовых испытаний

4.9.1 Типовые испытания изделий проводят с целью оценки эффективности и целесообразности предлагаемых изменений в конструкции или технологии изготовления, которые могут повлиять на технические характеристики изделий, связанные с безопасностью для жизни, здоровья либо имущества граждан, или на соблюдение условий охраны окружающей среды, либо на эксплуатацию изделий, в том числе на важнейшие потребительские свойства изделий.

4.9.2 Необходимость внесения изменений в конструкцию изделий или технологию их изготовления и проведения типовых испытаний определяет держатель подлинников конструкторской документации на изделия (далее по тексту - разработчик изделия) с учетом действия и защиты авторского права.

4.9.3 Типовые испытания проводит предприятие-изготовитель или по договору с ним и при его участии испытательная (сторонняя) организация с участием, при необходимости, представителей разработчика изделия, потребителя, природоохранных органов и других заинтересованных сторон.

4.9.4 Типовые испытания проводят по разработанным разработчиком изделия программе и методикам, которые в основном должны содержать:

- необходимые проверки из состава периодических испытаний;

- требования по количеству образцов, необходимых для проведения типовых испытаний;

- указание об использовании образцов, подвергнутых типовым испытаниям.

В программу типовых испытаний, при необходимости, могут быть включены также специальные испытания (например, сравнительные испытания образцов изделий, изготовленных без учета и с учетом предлагаемых изменений, а также испытания из состава проводившихся испытаний опытных образцов изделий или испытаний, проводившихся при постановке изделий на производство).

Объем испытаний и контроля, включаемых в программу, должен быть достаточным для оценки влияния вносимых изменений на характеристики изделий, в том числе на ее безопасность, на взаимозаменяемость и совместимость, на ремонтопригодность, на производственную и эксплуатационную технологичность, а также на утилизируемость изделий.

4.9.5 Программу и методики (при отсутствии стандартизованных) типовых испытаний разрабатывает разработчик изделий, который в установленном порядке утверждает конструкторскую или технологическую документацию на изделия.

4.9.6 Типовые испытания проводят на образцах изделий, изготовленных с внесением в конструкцию или технологию изготовления предлагаемых изменений.

4.9.7 Результаты типовых испытаний считают положительными, если полученные фактические данные по всем видам проверок, включенных в программу типовых испытаний, свидетельствуют о достижении требуемых значений показателей изделий (технологического процесса), оговоренных в программе и методике, и достаточны для оценки эффективности (целесообразности) внесения изменений.

4.9.8 Если эффективность и целесообразность предлагаемых изменений конструкции (технологии изготовления) подтверждены положительными результатами типовых испытаний, то эти изменения вносят в документацию на изделия в соответствии с установленным порядком.

4.9.9 Если эффективность и целесообразность предлагаемых изменений не подтверждены положительными результатами типовых испытаний, то эти изменения в соответствующую утвержденную и действующую документацию на продукцию не вносят и принимают решение по использованию образцов изделий, изготовленных для проведения типовых испытаний (в соответствии с требованиями программы испытаний).

4.10 Отчетность о результатах испытаний

4.10.1 Результаты каждого испытания, проведенного испытательной лабораторией (далее - лаборатория), должны быть оформлены точно, четко, недвусмысленно и объективно.

Примечание - Под «испытательной лабораторией» в настоящем стандарте подразумеваются предприятия (организации), центры, специальные лаборатории, подразделения предприятий (организаций), являющиеся первой, второй или третьей стороной и осуществляющие испытания, которые, в том числе, составляют часть контроля при производстве и сертификации продукции.

4.10.2 Результаты испытаний оформляют протоколом испытаний, в котором указывают всю информацию, необходимую для толкования результатов испытаний.

4.10.3 Каждый протокол испытаний должен содержать, по крайней мере, следующую информацию (если лаборатория не имеет обоснованных причин не указывать ту или иную информацию):

а) наименование документа - «Протокол испытаний»;

б) вид испытаний (периодические, типовые и др.);

в) уникальную идентификацию протокола испытаний (например, серийный номер), а также идентификацию на каждой странице, чтобы обеспечить признание страницы как части протокола испытаний;

г) нумерацию страниц с указанием общего числа страниц;

д) наименование и адрес лаборатории, а также место проведения испытаний, если оно не находится по адресу лаборатории;

е) наименование и адрес изготовителя испытываемого изделия;

ж) идентификацию используемого метода;

и) описание, состояние и недвусмысленную идентификацию испытываемого изделия (модель, тип, марка и т.п.);

к) дату получения изделия, подлежащего испытаниям, если это существенно для достоверности и применения результатов, а также дату проведения испытаний;

л) ссылку на метод отбора образцов, используемый лабораторией, если он имеет отношение к достоверности и применению результатов;

м) результаты испытаний с указанием (при необходимости) единиц измерений;

н) имя, должность и подпись лица, утвердившего протокол испытаний;

п) при необходимости указание на то, что результаты относятся только к изделиям, прошедшим испытания.

Примечание - Лабораториям рекомендуется делать запись в протоколе испытаний или прилагать заявление о том, что протокол испытаний не может быть полностью или частично воспроизведен без письменного разрешения лаборатории.

4.10.4 В дополнение к требованиям, перечисленным в 4.10.3, протоколы испытаний должны, если это необходимо для толкования результатов испытаний, включать следующее:

а) отклонения, дополнения или исключения, относящиеся к методу испытаний, а также информацию о специальных условиях испытаний, таких как условия окружающей среды;

б) указание на соответствие/несоответствие требованиям и/или техническим условиям;

в) мнения и толкования, которые могут, в частности, касаться следующего:

- мнения о соответствии/несоответствии результатов требованиям;

- рекомендаций по использованию результатов;

- мнения по улучшению образцов.

4.10.5 В дополнение к требованиям, приведенным в 4.10.3 и 4.10.4, протоколы испытаний, содержащие результаты отбора образцов, должны включать, если это необходимо для толкования результатов испытаний, следующее:

- дату отбора образцов;

- однозначную идентификацию изделий, образцы которых отбирались (включая, при необходимости, наименование производителя, обозначение модели или типа и серийные номера);

- место, где проводился отбор образцов, включая любые графики, эскизы или фотографии;

- ссылку на план и процедуры отбора образцов;

- подробное описание условий окружающей среды во время проведения отбора образцов, которые могут повлиять на истолкование результатов испытаний;

- ссылку на любой стандарт или другую нормативную и техническую документацию, касающиеся метода или процедуры отбора образцов, а также отклонения, дополнения или исключения из соответствующей нормативной и технической документации.

4.10.6 Рекомендуемая форма протокола испытаний приведена в приложении А (форма А.1).

4.10.7 По результатам испытаний (периодических, типовых и др.) также оформляют акт. Рекомендуемые формы актов испытаний приведены в приложении А (формы А.2 и А.3).

5 Методы испытаний

5.1 Цель испытаний

5.1.1 Испытания комплектных разборных и неразборных ТСУ проводят с целью проверки усталостной прочности и долговечности сцепных шаров и буксировочных кронштейнов методом циклических испытаний.

5.1.2 Испытания сцепных головок дышел прицепов проводят с целью проверки их усталостной и статической прочности методами циклических и статических испытаний.

5.2 Испытания комплектных разборных и неразборных ТСУ

5.2.1 Испытания по определению усталостной прочности и долговечности элементов разборного или неразборного ТСУ проводят с использованием комплектного ТСУ в сборе, установленного на испытательном стенде.

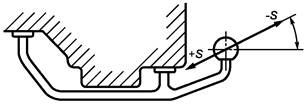

5.2.2 Конструкция испытательного стенда должна обеспечивать приложение испытательной нагрузки вдоль линии, находящейся в продольной вертикальной плоскости симметрии буксирующего автомобиля и проходящей через центр сферической поверхности сцепного шара под углом (20+2)° к горизонтали (рисунок 1).

S - нагрузка при испытании ТСУ

Рисунок 1

5.2.3 При испытаниях обеспечивают циклическое нагружение ТСУ знакопеременной силой, действующей на сцепной шар и изменяющейся по синусоидальному закону с амплитудой от плюс S до минус S.

5.2.4 Амплитуда испытательной нагрузки S должна быть равна 0,5D. Значение параметра D вычисляют по формуле

                                                          (1)

где g - гравитационное ускорение, м/с2;

Ма - максимальная конструктивная общая масса (полная масса) буксирующего автомобиля [2];

МП - максимальная масса прицепа, которую способен буксировать автомобиль [2].

5.2.5 Отклонение амплитуды испытательной нагрузки S от номинальной при испытаниях должно быть не более 0,1S.

5.2.6 Частота циклического нагружения при испытаниях не нормируется, но не должна превышать 35 Гц.

5.2.7 База испытаний для выявления картины усталостной прочности и проверки долговечности элементов ТСУ - 2´106 циклов.

5.2.8 Для съемных сцепных шаров, съемных кронштейнов сцепных шаров и буксировочных кронштейнов, поставляемых в качестве комплектующих или запчастей, прочностные испытания должны быть проведены по условиям, изложенным в 5.2.1 - 5.2.7.

5.3 Проведение испытаний ТСУ

5.3.1 Испытания ТСУ проводят на стенде с любым видом циклического нагружения, обеспечивающего выполнение требований 5.2.2 - 5.2.7.

5.3.2 Стенд должен работать в режиме регулирования силы, поэтому обязательно должен быть оборудован датчиком силы и системой управления по параметру силы. Характеристика датчика силы и системы управления должна обеспечивать выполнение требований 5.2.4 - 5.2.6.

5.3.3 Испытуемое изделие устанавливают на стенде в соответствии с требованием 5.2.2 и рисунком 1. Крепление ТСУ осуществляют строго через предусмотренные для этого отверстия. Дополнительное крепление не допускается.

5.3.4 На сцепной шар надевают фальшсцепную головку. Части головки, взаимодействующие с шаром, смазывают консистентной смазкой. В процессе испытаний через каждые 100 тысяч циклов производят смазку трущихся поверхностей.

5.3.5 С помощью системы управления стендом задают знакопеременную нагрузку, амплитуду которой устанавливают в соответствии с 5.2.4, а частоту - в соответствии с 5.2.6. Контроль нагрузки осуществляют с помощью датчика силы и измерительно-регистрирующей аппаратуры.

5.3.6 Счет циклов нагружения осуществляют накопительным счетчиком любого типа, обеспечивающим выполнение требований 5.2.6 и 5.2.7.

5.3.7 Осмотр элементов ТСУ проводят периодически через 30 тысяч циклов. Результаты осмотра записывают в журнал.

5.3.8 При появлении трещин или иных повреждений в пределах базы испытаний циклическое нагружение продолжают до достижения 2´106 циклов. При этом в журнале фиксируют все происходящие изменения в конструкции ТСУ (развитие трещин, появление новых повреждений).

5.4 Проведение испытаний сцепной головки дышла прицепа

5.4.1 Циклические испытания на долговечность

5.4.1.1 Испытания на усталостную долговечность сцепной головки прицепа должны быть проведены с применением специального шара, выполненного по ГОСТ 28248.

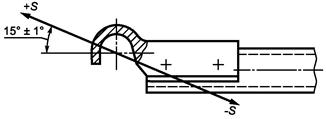

5.4.1.2 Направление приложения нагрузки должно соответствовать указанному на рисунке 2. Испытательная нагрузка должна быть направлена вдоль линии, проходящей через центр сферической поверхности сцепного шара под углом +15° к горизонтали.

Рисунок 2

5.4.1.3 Нагрузочный цикл и база испытаний должны соответствовать требованиям 5.2.3.

5.4.1.4 Амплитуда циклической нагрузки должна быть равной 0,6D. Значение параметра D вычисляют по формуле (1).

5.4.1.5 База испытаний составляет 2´106 циклов.

5.4.1.6 Испытания сцепных головок проводят на стенде, отвечающем требованиям 5.3.1 - 5.3.4.

5.4.1.7 При проведении испытаний выполняют действия, предусмотренные 5.3.5 и 5.3.6.

5.4.2 Статические испытания

5.4.2.1 Статические испытания сцепной головки должны быть проведены на стенде с применением сцепного шара диаметром (49 + 0,13) мм (изношенный шар).

5.4.2.2 Испытательная нагрузка должна быть приложена вдоль линии, проходящей через центр сферической поверхности сцепного шара под углом (90 + 1)° к линии, параллельной продольной оси дышла прицепа, и направлена в сторону отрыва сцепного шара от сцепной головки.

5.4.2.3 Нагрузка при испытаниях должна прикладываться быстро и плавно и достигать величины, равной сумме нагрузок максимально допустимой осевой (тяговой) нагрузки и максимально допустимой статической нагрузки, приходящихся на сцепное устройство прицепа [3], для которого предназначена сцепная головка.

Указанную нагрузку выдерживают не менее 10 с.

5.4.2.4 При нагружении сцепной головки для контроля проводят измерения деформации головки по направлению действующей силы.

5.4.2.5 Испытания сцепной головки проводят на стенде с использованием специального приспособления для захвата головки, обеспечивающего выполнение требований 5.4.2.2 и 5.4.2.3.

5.5 Оценка прочности и долговечности

5.5.1 ТСУ, испытываемые на усталостную долговечность, должны выдерживать не менее 2´106 циклов нагружения на стенде.

5.5.2 Выдержавшими испытания на усталостную долговечность считают ТСУ, их составные элементы и детали крепления, у которых визуально не наблюдается остаточной деформации, разрывов или других внешних повреждений.

5.5.3 Выдержавшими статические испытания считают сцепные головки, при испытании которых не произошел их отрыв от сцепных шаров и у которых визуально не наблюдается наружных повреждений. При этом допускаются остаточные деформации элементов сцепных головок, не превышающие 10 % от максимальной их деформации под нагрузкой и не сказывающиеся на работоспособности сцепной головки.

5.5.4 При получении неудовлетворительных результатов испытаний следует проводить повторные испытания удвоенного количества образцов ТСУ и деталей их крепления.

Результаты повторных испытаний являются окончательными.

5.5.5 ТСУ, подвергшиеся испытаниям, эксплуатации не подлежат.

5.5.6 На изделия, не выдержавшие испытания хотя бы по одному из показателей, может составляться дополнительная информация, содержащая рекомендации и пояснения.

Приложение А
(рекомендуемое)

Типовые формы документов, оформляемых в процессе испытаний

Форма А.1 - Протокол испытаний

Лист 1 Всего листов 2

УТВЕРЖДАЮ

____________________________________________

должность руководителя испытательной лаборатории*

________________           _______________________

личная подпись                         инициалы, фамилия

М. П.                                 Дата ___________________

Протокол _______________ испытаний

вид испытаний

№ ___ от _____________ 20___ г.

1 Испытуемое изделие _____________________________________________________

наименование и чертежное обозначение,

_________________________________________________________________________

идентификационный номер изделия

2 Предприятие-изготовитель испытуемого изделия _____________________________

_________________________________________________________________________

наименование и адрес

3 Испытательная лаборатория ________________________________________________

наименование и адрес

_________________________________________________________________________

4 Дата поступления образцов на испытания _____________________________________

5 Количество испытуемых образцов ___________________________________________

6 Дата проведения испытаний ________________________________________________

7 Технические требования ___________________________________________________

наименование документа

8 Методы испытаний _______________________________________________________

наименование документа

___________

* Предприятие (организация), испытательный центр, специальная лаборатория, подразделение предприятия (организации) и т.п., осуществляющие испытания.

Лист 2 Всего листов 2

Продолжение протокола ______________ испытаний

вид испытаний

№ ____ от _________ 20 г.

9 Результаты испытаний:

Испытуемый параметр

Установленные требования

Результат испытания

10 Заключение ____________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

Испытания провел (должностное лицо):

________________________________             _________________        ______________

должность                                                            личная подпись                 инициалы, фамилия

Дата __________________

Форма А.2 - Акт о результатах периодических испытаний

Лист 1 Всего листов 1

УТВЕРЖДАЮ

____________________________________________

должность руководителя предприятия-изготовителя

________________           _______________________

личная подпись                         инициалы, фамилия

М. П.                                 Дата ___________________

АКТ № ______

о результатах периодических испытаний

№ ___ от _____________ 20___ г.

1 Испытанное изделие _____________________________________________________

наименование и чертежное обозначение, идентификационный

_________________________________________________________________________

номер изделия

2 Предприятие-изготовитель изделия __________________________________________

_________________________________________________________________________

наименование и адрес

3 Результаты испытаний _____________________________________________________

положительный или отрицательный результат в целом;

_________________________________________________________________________

при отрицательном результате перечисляют выявленные дефекты или приводят ссылки на перечень дефектов

4 Заключение ______________________________________________________________

выдержали или не выдержали изделия периодические испытания

5 Акт составлен на основании Протокола периодических испытаний № _____________

от «____» _____________ 20___ г.

Данные результаты периодических испытаний распространяются на продукцию, выпускаемую

до ______________

месяц, год

Акт составил (должностное лицо):

________________________________             _________________        ______________

должность                                                            личная подпись                 инициалы, фамилия

Дата __________________

Форма А.3 - Акт о результатах типовых испытаний

Лист 1 Всего листов 1

УТВЕРЖДАЮ

____________________________________________

должность руководителя предприятия-изготовителя

________________           _______________________

личная подпись                         инициалы, фамилия

М. П.                                 Дата ___________________

АКТ № ______

о результатах типовых испытаний

№ ___ от _____________ 20___ г.

1 Испытанное изделие _____________________________________________________

наименование и чертежное обозначение, идентификационный

_________________________________, изготовленное __________________________

номер изделия                                                                                     месяц и год изготовления

2 Предприятие-изготовитель изделия __________________________________________

наименование и адрес

3 Цель испытаний: оценка эффективности и целесообразности предлагаемых изменений

_________________________________________________________________________

внесенные изменения

4 Результаты испытаний _____________________________________________________

положительный или отрицательный результат в целом;

_________________________________________________________________________

при наличии отрицательных результатов их перечисляют

5 Заключение _____________________________________________________________

соответствует (не соответствует) образец изделий требованиям программы испытаний;

_________________________________________________________________________

подтверждена (не подтверждена) целесообразность внесения предлагаемых изменений в конструкцию,

_________________________________________________________________________

в технологический процесс изготовления

6 Акт составлен на основании Протокола периодических испытаний № _____________

от «____» _____________ 20___ г.

Акт составил (должностное лицо):

________________________________             _________________        ______________

должность                                                            личная подпись                 инициалы, фамилия

Дата __________________

Библиография

[1] ОСТ 37.001.096-84

Легковые автомобили. Устройства тягово-сцепные шарового типа. Общие технические требования

[2] ИСО 1176:1990

Транспорт дорожный. Массы. Словарь и кодовые обозначения

[3] ИСО 7237:1993

Прицепы жилые. Масса и размеры. Словарь

Ключевые слова: автомобили легковые, тягово-сцепные устройства шарового типа, сцепные шары, буксировочные кронштейны, сцепные головки дышел прицепов



© 2013 Ёшкин Кот :-)
