РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства
измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ
СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОГО
НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА
В ДИАПАЗОНЕ 1 ÷ 800 кВ

МИ 2156-91

Дата введения 01.01.92

Настоящая рекомендация распространяется на государственную поверочную схему для средств измерений электрического напряжения постоянного тока в диапазоне 1 ÷ 800 кВ (см. вкладку) и устанавливает назначение установки высшей точности для воспроизведения единицы электрического напряжения постоянного тока - вольта (В) в диапазоне 1 ÷ 800 кВ, комплекс основных средств измерений, входящих в ее состав, основные метрологические характеристики установки высшей точности и порядок передачи размера данной единицы при помощи образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. УСТАНОВКА ВЫСШЕЙ ТОЧНОСТИ

1.1. Установка высшей точности предназначена для воспроизведения и хранения единицы электрического напряжения постоянного тока в диапазоне 1 ÷ 800 кВ и передачи размера данной единицы при помощи образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве, с целью обеспечения единства измерений в стране.

1.2. Установка высшей точности состоит из комплекса следующих средств измерений:

дифференциальный измеритель напряжения ДВИНА-800;

цифровой вольтметр постоянного тока по ГОСТ 14014 класса точности 0,03;

электрический фильтр высокого напряжения постоянного тока.

1.3. Диапазон значений электрического напряжения постоянного тока, воспроизводимых установкой высшей точности, составляет 1 ÷ 800 кВ.

1.4. Установка высшей точности обеспечивает воспроизведение единицы электрического напряжения постоянного тока в диапазоне 1 ÷ 800 кВ со средним квадратическим отклонением результата измерений S, не превышающим 1 ∙ 10-6 при неисключенной систематической погрешности θ, не превышающей 2 ∙ 10-4 в диапазоне 1 ÷ 100 кВ и 3 ∙ 10-4 - в диапазоне 100 ÷ 800 кВ.

Нестабильность установки высшей точности за год v0 не превышает 1 ∙ 10-4.

1.5. Для обеспечения воспроизведения единицы электрического напряжения постоянного тока в диапазоне 1 ÷ 800 кВ с указанной точностью должны быть соблюдены правила хранения и применения установки высшей точности, утвержденные в установленном порядке.

1.6. Установку высшей точности применяют для передачи размера единицы электрического напряжения постоянного тока в диапазоне 1 ÷ 800 кВ образцовым средствам измерений 2-го и 3-го разрядов, а также высокоточным рабочим средствам измерений непосредственным сличением.

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

2.1. Образцовые средства измерений, заимствованные из других поверочных схем

2.1.1. В качестве образцовых средств измерений, заимствованных из других поверочных схем, применяют калибраторы постоянного напряжения 4-го разряда по ГОСТ 8.027.

2.1.2. Образцовые средства измерений, заимствованные из других поверочных схем, применяют для аттестации образцовых средств измерений 1-го разряда методом косвенных измерений.

2.2. Образцовые средства измерений 1-го разряда

2.2.1. В качестве образцовых средств измерений 1-го разряда применяют дифференциальные измерители напряжения типа ДВИНА.

2.2.2. Пределы допускаемых относительных погрешностей Δо образцовых средств измерений 1-го разряда составляют от 0,02 до 0,05 %.

2.2.3. Образцовые средства измерений 1-го разряда применяют для поверки образцовых средств измерений 2-го и 3-го разрядов и высокоточных рабочих средств измерений непосредственным сличением.

2.3. Образцовые средства измерений 2-го разряда

2.3.1. В качестве образцовых средств измерений 2-го разряда применяют измерительные системы с делителями напряжения.

2.3.2. Пределы допускаемых относительных погрешностей Δо образцовых средств измерений 2-го разряда составляют от 0,1 до 0,3 %.

2.3.3. Образцовые средства измерений 2-го разряда применяют для поверки образцовых средств измерений 3-го разряда и рабочих средств измерений непосредственным сличением.

2.4. Образцовые средства измерений 3-го разряда

2.4.1. В качестве образцовых средств измерений 3-го разряда применяют электростатические киловольтметры, измерительные системы с делителями напряжения, рентгеноспектрометрические установки и рентгеновские установки с делителями напряжения.

2.4.2. Пределы допускаемых относительных погрешностей Δо образцовых средств измерений 3-го разряда составляют от 0,3 до 1,0 %.

2.4.3. Образцовые средства измерений 3-го разряда применяют для поверки рабочих средств измерений непосредственным сличением.

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

3.1. В качестве рабочих средств измерений применяют измерительные системы с делителями напряжения (в т.ч. с высокоточными), электростатические, роторные и радиационные киловольтметры, киловольтметры с добавочным сопротивлением и трансформаторы напряжения постоянного тока.

3.2. Пределы допускаемых относительных погрешностей Δо рабочих средств измерений составляют от 0,05 до 5 %.

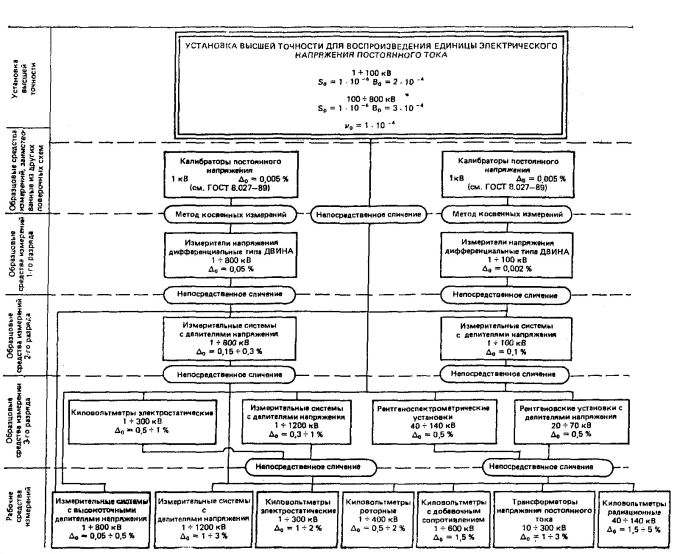

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА В ДИАПАЗОНЕ 1 ÷ 800 кВ


Примечание. Погрешности передачи размера единицы не указаны в связи с тем, что они пренебрежимо малы

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАНА Комитетом стандартизации и метрологии СССР

В.Н. Ярославский (руководитель темы), Т.В. Мишук

2. УТВЕРЖДЕНА ПРИКАЗОМ ВНИИМС от 17.07.91, № 84

3. ЗАРЕГИСТРИРОВАНА ВНИИМС 17.07.91

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 8.027-89

2.1.1

ГОСТ 14014-82

1.2

СОДЕРЖАНИЕ
