ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
53835-2010

Автомобильные транспортные средства

ЭЛЕМЕНТЫ РУЛЕВОГО ПРИВОДА
И НАПРАВЛЯЮЩЕГО АППАРАТА ПОДВЕСКИ

Технические требования и методы испытаний

Москва

Стандартинформ

2010

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт «НАМИ» (ФГУП «НАМИ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 «Дорожный транспорт»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 июля 2010 г. № 163-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

ГОСТ Р 53835-2010

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Автомобильные транспортные средства

ЭЛЕМЕНТЫ РУЛЕВОГО ПРИВОДА И НАПРАВЛЯЮЩЕГО АППАРАТА ПОДВЕСКИ

Технические требования и методы испытаний

Vehicles. Elements of the steering actuator and suspension guide vane.
Technical requirements and test methods

Дата введения - 2010-09-15

1 Область применения

Настоящий стандарт распространяется на элементы рулевого привода и направляющего аппарата подвески (далее - элементы подвески) автотранспортных средств: пальцы, втулки, в том числе резьбовые и металлокерамические, оси рычагов, шкворни и поворотные рычаги, рулевые валы, их соединительные муфты, включая карданные, рычаги подвески, реактивные штанги, промежуточные рычаги рулевого привода и их опоры, сухари, ограничители ходов, детали установки упругих элементов и амортизаторов, гидравлические насосы рулевых усилителей, и устанавливает технические требования и методы испытаний.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения

ГОСТ Р 50779.30-95 Статистические методы. Приемочный контроль качества. Общие требования

ГОСТ Р ИСО 2859-1-2007 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества

ГОСТ Р ИСО/ТО 8550-1-2007 Статистические методы. Руководство по выбору и применению систем статистического приемочного контроля дискретных единиц продукции в партиях. Часть 1. Общие требования

ГОСТ 26828-86 Изделия машиностроения и приборостроения. Маркировка

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Технические требования

3.1 Элементы подвески и рулевого привода, гидравлические насосы рулевых усилителей должны соответствовать требованиям настоящего стандарта и конструкторской документации (КД), утвержденной в установленном порядке.

3.2 На элементах подвески и рулевого привода, гидравлических насосов рулевых усилителей не допускаются вмятины, трещины, повреждения покрытия, следы коррозии.

3.3 У гидравлических насосов рулевых усилителей не допускается подтекание рабочей жидкости из корпуса.

3.4 Элементы подвески и рулевого привода, гидравлические насосы рулевых усилителей должны иметь маркировку в соответствии с требованиями ГОСТ 26828 и КД.

4 Правила приемки

4.1 Изготовленные элементы подвески и рулевого привода, гидравлические насосы рулевых усилителей (далее в разделе - изделия) до их отгрузки, передачи или продажи потребителю подлежат приемке с целью удостоверения их годности для использования в соответствии с требованиями, установленными в настоящем стандарте и в КД, договорах, контрактах (далее в разделе - нормативная и техническая документация).

4.2 Для контроля качества и приемки изготовленные изделия подвергают:

- приемке (контролю) службой технического контроля (СТК);

- периодическим испытаниям (сертификационным);

- типовым испытаниям (при внесении предлагаемых изменений в конструкцию выпускаемых изделий и (или) технологию их изготовления).

4.3 Приемка СТК и периодические испытания в совокупности должны обеспечивать достоверную проверку всех свойств выпускаемых изделий, подлежащих контролю на соответствие требованиям нормативной и технической документации.

4.4 Применяемые при испытаниях и контроле средства измерений и контроля должны быть поверены, а испытательное оборудование аттестовано в установленном порядке в соответствии с ГОСТ Р 8.568.

4.5 Результаты испытаний и контроля единиц изделия считают положительными, а единицы изделия - выдержавшими испытания, если они испытаны в объеме и последовательности, которые установлены для данной категории испытаний (контроля), а результаты подтверждают соответствие испытуемых единиц изделия заданным требованиям.

4.6 Результаты испытаний единиц изделия считают отрицательными, а единицы изделия - не выдержавшими испытания, если по результатам испытаний будет установлено несоответствие единицы изделия хотя бы одному требованию, установленному в нормативной и технической документации для проводимой категории испытаний.

4.7 Приемка изделий службой технического контроля (СТК)

4.7.1 Изготовленные изделия должны быть приняты СТК предприятия-изготовителя согласно технологическому процессу и должны иметь ее приемочное клеймо.

Приемке СТК подвергают 0,1 % изделий от выпуска (партии). Последовательность проведения контроля, а также места и тип клеймения СТК должны быть установлены в технической документации предприятия-разработчика.

4.7.2 Основанием для принятия решения о приемке единиц (партий) изделий СТК являются положительные результаты предшествующих периодических испытаний, проведенных в установленные сроки.

4.7.3 Правила отбора образцов:

а) предъявление изделий на приемку СТК осуществляют поштучно либо партиями, что отражают в предъявительском документе, оформляемом в порядке, принятом у изготовителя. Партией считают изделия одного варианта конструкции (модели, модификации, вариантного исполнения, комплектации), изготовленные за одну смену;

б) образцы изделий, предъявляемые на приемку СТК, должны быть укомплектованы в соответствии с требованиями нормативной и технической документации;

в) в процессе контроля СТК не допускается подстраивать (регулировать) образцы изделий и заменять входящие в них сменные элементы, если это не предусмотрено специальными требованиями нормативной и технической документации.

4.7.4 Приемку СТК проводят методом сплошного или выборочного контроля.

При выборочном контроле рекомендуется применять процедуры выборочного контроля по ГОСТ Р ИСО 2859-1. При этом значения объема выборки и приемлемого уровня качества (AQL) должны назначаться из установленных в ГОСТ Р ИСО 2859-1 для одноступенчатого плана при нормальном контроле с приемочным числом Ас = 0 и браковочным числом Re = 1.

Принятый метод контроля (сплошной или выборочный), объем выборки и приемлемый уровень качества (AQL) должны быть установлены в технических условиях на изделие.

4.7.5 Приемку изделий СТК приостанавливают в следующих случаях:

- изделия не выдержали периодических испытаний;

- обнаружены нарушения выполнения технологического процесса (в том числе обнаружены несоответствия установленным требованиям средств испытаний и контроля), приводящие к неисправимым дефектам изделий.

Примечания

1 Приемка изделий может приостанавливаться также в других случаях по усмотрению предприятия-изготовителя, что рекомендуется отражать в документации, действующей у предприятия-изготовителя, в соответствии с действующей на предприятии системой менеджмента качества.

2 В случае приостановки приемки изделий изготовление и проводимую техническую проверку (или приемку) деталей и сборочных единиц, не подлежащих самостоятельной поставке, разрешается продолжать (кроме тех, дефекты которых являются причиной приостановки приемки).

4.7.6 Решение о возобновлении приемки изделий СТК принимает руководство предприятия-изготовителя после устранения причин приостановки приемки и оформления соответствующего документа.

Если приемка изделий была приостановлена вследствие отрицательных результатов периодических испытаний, то решение о возобновлении приемки принимают после выявления причин возникновения дефектов, их устранения и получения положительных результатов повторно проводимых периодических испытаний.

4.7.7 Изделия, принятые СТК, подлежат отгрузке или передаче на ответственное хранение. Изготовитель должен обеспечить сохранение качества изделий после приемки СТК вплоть до доставки к месту назначения, если это определено условиями договора (контракта).

4.8 Правила проведения периодических испытаний

4.8.1 Периодические испытания проводят для периодического подтверждения качества изделий и стабильности технологического процесса в установленный период с целью подтверждения возможности продолжения изготовления изделий по действующей конструкторской и технологической документации и продолжения ее приемки СТК.

Периодическим испытаниям подвергают 0,1 % изделий от выпуска (партии). Последовательность проведения испытаний должна быть установлена в технической документации предприятия-разработчика.

Примечание - Количество образцов для сертификационных испытаний устанавливает испытательная лаборатория.

4.8.2 Периодические испытания проводит изготовитель с привлечением, при необходимости, других заинтересованных сторон, в том числе представителей потребителя.

4.8.3 Периодические испытания проводят не реже одного раза в квартал.

Календарные сроки проведения периодических испытаний устанавливают в графиках, которые составляет предприятие-изготовитель.

В графике указывают: место и сроки проведения испытаний, сроки оформления документации по результатам испытаний.

Графики оформляют в соответствии с порядком, принятым на предприятии-изготовителе.

4.8.4 Правила отбора образцов:

а) образцы изделий для проведения очередных периодических испытаний отбирают, как правило, из числа единиц изделий, изготовленных за одну смену производственного цикла, предшествующую очередным испытаниям, и прошедших приемку СТК;

б) образцы изделий, предъявляемые на периодические испытания, должны быть укомплектованы в соответствии с требованиями нормативной и технической документации;

в) в процессе периодических испытаний не допускается подстраивать (регулировать) образцы изделий и заменять входящие в них сменные элементы, если это не предусмотрено специальными требованиями нормативной и технической документации;

г) отбор изделий оформляют документально в порядке, установленном предприятием-изготовителем.

4.8.5 Периодические испытания проводят методом выборочного контроля. Система, схема и план приемочного контроля, включая объем выборки, устанавливаются предприятием-изготовителем в технических условиях на изделие.

Рекомендуемые системы, схемы и планы статистического приемочного выборочного контроля - по ГОСТ Р ИСО/ТО 8550-1. Общие требования к организации и нормативно-методическому обеспечению статистического приемочного контроля - по ГОСТ Р 50779.30.

4.8.6 При получении положительных результатов периодических испытаний качество изделий контролируемого периода считается подтвержденным по показателям, проверяемым в составе периодических испытаний. Также считается подтвержденной возможность дальнейшего изготовления и приемки изделий (по той же документации, по которой изготовлены изделия, подвергнутые данным периодическим испытаниям) до получения результатов очередных (последующих) периодических испытаний, проведенных с соблюдением установленных норм периодичности.

Примечание - При условии применения единого технологического процесса для изготовления вариантов конструкций (комплектаций и вариантных исполнений) базовой модели (или модификации базовой модели) изделия допускается положительные результаты периодических испытаний образцов базовой модели (или модификации базовой модели) распространять на совокупность вариантов конструкций (комплектации и вариантные исполнения).

4.8.7 Если образцы изделий не выдержали периодических испытаний, то приемку изделий СТК и их отгрузку потребителю приостанавливают до выявления причин возникновения дефектов, их устранения и получения положительных результатов повторных периодических испытаний.

Предприятие-изготовитель должно проанализировать результаты периодических испытаний для выявления причин появления и характера дефектов, составить перечень дефектов и мероприятий по устранению дефектов и (или) причин их появления, который оформляют в порядке, принятом на предприятии-изготовителе.

4.8.8 Если данные проведенного анализа показывают, что обнаруженные дефекты существенно снижают технические характеристики изделий, а также могут привести к причинению вреда для жизни, здоровья и имущества граждан и окружающей среды, то все принятые (но неотгруженные) изделия, в которых могут быть подобные дефекты, возвращают на доработку (замену), а по всем принятым и отгруженным изделиям, в которых могут быть подобные дефекты, принимают решение, не противоречащее интересам потребителей.

4.8.9 Повторные периодические испытания проводят в полном объеме периодических испытаний на доработанных (или вновь изготовленных) образцах изделий после устранения дефектов.

К моменту проведения повторных периодических испытаний должны быть представлены материалы, подтверждающие устранение дефектов, выявленных при периодических испытаниях, и принятие мер по их предупреждению.

В технически обоснованных случаях в зависимости от характера дефектов повторные периодические испытания допускается проводить по сокращенной программе, включая только те виды испытаний, при проведении которых обнаружено несоответствие изделий установленным требованиям, а также виды, по которым испытания не проводились.

4.8.10 При положительных результатах повторных периодических испытаний приемку изделий СТК и их отгрузку потребителю возобновляют.

4.8.11 При получении отрицательных результатов повторных периодических испытаний предприятие-изготовитель принимает решение о прекращении приемки изделий, изготовленных по той же документации, по которой изготовлялись единицы изделий, не подтвердившие качество изделий за установленный период, и о мерах по отгруженным (реализованным) изделиям.

В случае невозможности устранения изготовителем причин выпуска изделий с дефектами, которые могут принести вред здоровью и имуществу граждан и окружающей среде, такие конструкции изделий снимаются с производства.

4.8.12 Решение об использовании образцов изделий, подвергавшихся периодическим испытаниям, принимают руководство предприятия-изготовителя и потребитель на взаимоприемлемых условиях, руководствуясь условиями договоров на поставку изделий и рекомендациями соответствующих правовых актов.

4.9 Правила проведения типовых испытаний

4.9.1 Типовые испытания изделий проводят с целью оценки эффективности и целесообразности предлагаемых изменений в конструкции или технологии изготовления, которые могут повлиять на технические характеристики изделий, связанные с безопасностью для жизни, здоровья или имущества граждан, или на соблюдение условий охраны окружающей среды, или могут повлиять на эксплуатацию изделий, в том числе на важнейшие потребительские свойства изделий.

4.9.2 Необходимость внесения изменений в конструкцию изделий или технологию их изготовления и проведения типовых испытаний определяет держатель подлинников КД на изделия (далее - разработчик изделия) с учетом действия и защиты авторского права.

4.9.3 Типовые испытания проводит предприятие-изготовитель или по договору с ним и при его участии испытательная (сторонняя) организация с участием, при необходимости, представителей разработчика изделия, потребителя, природоохранных органов и других заинтересованных сторон.

4.9.4 Типовые испытания проводят по разработанным разработчиком изделия программе и методикам, которые в основном должны содержать:

- необходимые проверки из состава периодических испытаний;

- требования по количеству образцов, необходимых для проведения типовых испытаний;

- указание об использовании образцов, подвергнутых типовым испытаниям.

В программу типовых испытаний, при необходимости, могут быть включены также специальные испытания (например, сравнительные испытания образцов изделий, изготовленных без учета и с учетом предлагаемых изменений, а также испытания из состава проводившихся испытаний опытных образцов изделий или испытаний, проводившихся при постановке изделий на производство).

Объем испытаний и контроля, включаемых в программу, должен быть достаточным для оценки влияния вносимых изменений на характеристики изделий, в том числе на их безопасность, на взаимозаменяемость и совместимость, на ремонтопригодность, на производственную и эксплуатационную технологичность, а также на утилизируемость.

4.9.5 Программу и методики (при отсутствии стандартизованных) типовых испытаний разрабатывает разработчик изделий, который в установленном порядке утверждает конструкторскую или технологическую документацию на изделия.

4.9.6 Типовые испытания проводят на образцах изделий, изготовленных с внесением в конструкцию или технологию изготовления предлагаемых изменений.

4.9.7 Результаты типовых испытаний считают положительными, если полученные фактические данные по всем видам проверок, включенных в программу типовых испытаний, свидетельствуют о достижении требуемых значений показателей изделий (технологического процесса), оговоренных в программе и методике, и достаточны для оценки эффективности (целесообразности) внесения изменений.

4.9.8 Если эффективность и целесообразность предлагаемых изменений конструкции (технологии изготовления) подтверждены положительными результатами типовых испытаний, то эти изменения вносят в документацию на изделия в соответствии с установленным порядком.

4.9.9 Если эффективность и целесообразность предлагаемых изменений не подтверждены положительными результатами типовых испытаний, то эти изменения в соответствующую утвержденную и действующую документацию на продукцию не вносят и принимают решение по использованию образцов изделий, изготовленных для проведения типовых испытаний (в соответствии с требованиями программы испытаний).

4.10 Отчетность о результатах испытаний

4.10.1 Результаты каждого испытания, проведенного испытательной лабораторией (далее - лаборатория), должны быть оформлены точно, четко, недвусмысленно и объективно.

Примечание - Под «испытательной лабораторией» в настоящем стандарте подразумеваются предприятия (организации), центры, специальные лаборатории, подразделения предприятий (организаций), являющиеся первой, второй или третьей стороной и осуществляющие испытания, которые, в том числе, составляют часть контроля при производстве и сертификации продукции.

4.10.2 Результаты испытаний оформляют протоколом испытаний, в котором указывают всю информацию, необходимую для толкования результатов испытаний.

4.10.3 Каждый протокол испытаний должен содержать, по крайней мере, следующую информацию (если лаборатория не имеет обоснованных причин не указывать ту или иную информацию):

а) наименование документа - «Протокол испытаний»;

б) вид испытаний (периодические, типовые и др.);

в) уникальную идентификацию протокола испытаний (например, серийный номер), а также идентификацию на каждой странице, чтобы обеспечить признание страницы как части протокола испытаний;

г) нумерацию страниц с указанием общего числа страниц;

д) наименование и адрес лаборатории, а также место проведения испытаний, если оно не находится по адресу лаборатории;

е) наименование и адрес изготовителя испытываемого изделия;

ж) идентификацию используемого метода;

з) описание, состояние и недвусмысленную идентификацию испытываемого изделия (модель, тип, марка и т.п.);

и) дату получения изделия, подлежащего испытаниям, если это существенно для достоверности и применения результатов, а также дату проведения испытаний;

к) ссылку на метод отбора образцов, используемый лабораторией, если он имеет отношение к достоверности и применению результатов;

л) результаты испытаний с указанием (при необходимости) единиц измерений;

м) имя, должность и подпись лица, утвердившего протокол испытаний;

н) при необходимости указание на то, что результаты относятся только к изделиям, прошедшим испытания.

Примечание - Лабораториям рекомендуется делать запись в протоколе испытаний или прилагать заявление о том, что протокол испытаний не может быть полностью или частично воспроизведен без письменного разрешения лаборатории.

4.10.4 В дополнение к требованиям, перечисленным в 4.10.3, протоколы испытаний должны, если это необходимо для толкования результатов испытаний, включать следующее:

а) отклонения, дополнения или исключения, относящиеся к методу испытаний, а также информацию о специальных условиях испытаний, таких как условия окружающей среды;

б) указание на соответствие/несоответствие требованиям и/или техническим условиям;

в) мнения и толкования, которые могут, в частности, касаться следующего:

- мнения о соответствии/несоответствии результатов требованиям;

- рекомендаций по использованию результатов;

- мнения по улучшению образцов.

4.10.5 В дополнение к требованиям, приведенным в 4.10.3 и 4.10.4, протоколы испытаний, содержащие результаты отбора образцов, должны включать, если это необходимо для толкования результатов испытаний, следующее:

- дату отбора образцов;

- однозначную идентификацию изделий, образцы которых отбирались (включая, при необходимости, наименование производителя, обозначение модели или типа и серийные номера);

- место, где проводился отбор образцов, включая любые графики, эскизы или фотографии;

- ссылку на план и процедуры отбора образцов;

- подробное описание условий окружающей среды во время проведения отбора образцов, которые могут повлиять на истолкование результатов испытаний;

- ссылку на любой стандарт или другую нормативную и техническую документацию, касающуюся метода или процедуры отбора образцов, а также отклонения, дополнения или исключения из соответствующей нормативной и технической документации.

4.10.6 Рекомендуемая форма протокола испытаний приведена в приложении А (форма А.1).

4.10.7 По результатам испытаний (периодических, типовых и др.) также оформляют акт. Рекомендуемые формы актов испытаний приведены в приложении А (формы А.2 и А.3).

5 Методы испытаний

5.1 Для испытаний предъявляют:

- полный комплект КД, содержащий спецификации, сборочные чертежи и чертежи деталей;

- технические условия на конкретные изделия или техническое описание.

5.2 При испытаниях проводят:

- наружный осмотр;

- контроль геометрических размеров;

- контроль качества термообработки (для элементов подвески и рулевого привода);

- контроль качества антикоррозионного покрытия;

- проверку затяжки резьбовых соединений (при наличии требований в КД);

- проверку трения в подшипниковом узле (при наличии требований в КД);

- определение прочности (для элементов подвески и рулевого привода).

5.3 Проведение испытаний

5.3.1 При наружном осмотре проверяют отсутствие повреждений, снижающих долговечность, наличие маркировки и дефекты, приводящие к потере товарного вида.

5.3.2 При контроле геометрических размеров проверяют габаритные и посадочные размеры. Для измерений используют линейку, штангенциркуль, микрометр, нутромер и резьбовые калибры.

Карданные соединения и подшипники, входящие в состав изделий, проверяют на отсутствие люфта.

5.3.3 Проверку твердости деталей осуществляют в соответствии с КД. В случае необходимости проведения проверки твердости на внутренних поверхностях втулок, они должны быть разрезаны. То же проводят при необходимости проверки твердости сердцевины деталей.

5.3.4 Качество антикоррозионного покрытия поверхности проверяют визуально.

5.3.5 Проверка рычагов и реактивных штанг подвески, рулевого вала и его соединительных муфт, в том числе карданных, на прочность

Схемы испытаний для определения прочности деталей приведены на рисунках 1 и 2. Изделия считают прошедшими испытания на прочность, если после испытаний не обнаружено остаточной деформации узлов или деталей.

Рисунок 1 - Схема испытаний валов на прочность

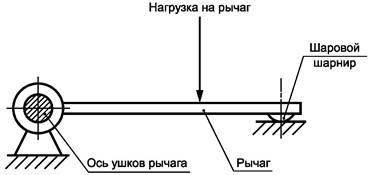

Рисунок 2 - Схема испытаний рычагов на прочность

5.3.5.1 Рулевой вал на всей длине, от заделки в соединении с рулевым колесом до заделки в соединении с рулевым механизмом или с соединительной муфтой (карданным соединением), плавно нагружают моментом до появления пластической деформации (текучести материала вала). Величину момента, соответствующую началу текучести, фиксируют. Опыт повторяют на другом образце при нагружении в другую сторону. Величины этих моментов с точностью ±5 % должны соответствовать значениям, приведенным в таблице 1, или требованиям КД.

Таблица 1

Момент, Н×м (кгс×м), не менее

Для рулевых валов и соединительных муфт автомобилей с нагрузкой на управляемый мост, даН

147 (15)

до 1000 включ.

196 (20)

от 1000 до 2000 включ.

343 (35)

от 2000 до 3000 включ.

490 (50)

более 3000

5.3.5.2 Проверку соединительных муфт и карданных соединений на прочность осуществляют по 5.3.5.1. Момент прикладывают к входному и выходному элементам испытываемых узлов. Фиксируют момент, соответствующий появлению остаточной деформации или разрушению узла, если остаточная деформация отсутствует. Величина этого момента должна соответствовать значениям, приведенным в таблице 1, или требованиям КД.

5.3.5.3 Рычаги подвески, ограничители хода и детали установки упругих элементов подвески и амортизаторов, кроме стоек стабилизаторов, проверяют приложением четырех-, шестикратной статической нагрузки. Шестикратная нагрузка соответствует эксплуатации транспортного средства в тяжелых дорожных условиях.

5.3.5.4 Реактивные штанги и стойки стабилизаторов проверяют приложением четырехкратных продольных нагрузок, возникающих на автомобиле при крене, заносе или торможении, или изгибом, вызывающим те же напряжения, что и соответствующие продольные силы.

В случае возможности возникновения продольного изгиба проводят проверку на сжатие. 5.3.6 Номенклатура проверок и испытаний элементов подвески и рулевого привода Проверки и испытания проводят по:

- 5.3.1, 5.3.2, 5.3.3, 5.3.4 - для всех деталей;

- 5.3.5.1 - для рулевых валов;

- 5.3.5.2 - для соединительных муфт и карданных соединений;

- 5.3.5.3 - для рычагов подвески, ограничителей хода и деталей установки упругих элементов подвески и амортизаторов;

- 5.3.5.4 - для реактивных штанг подвески и стоек стабилизаторов.

5.4 Гидравлические испытания насосов рулевых усилителей

5.4.1 При наружном осмотре проверяют отсутствие повреждений, снижающих долговечность, наличие маркировки и дефекты, приводящие к потере товарного вида.

5.4.2 Испытания насосов проводят на стенде, обеспечивающем определение параметров, перечисленных в таблице 2.

Таблица 2

Параметр

Интервал измерения

Точность измерения

Давление в напорной магистрали на выходе из насоса Р, МПа

1 - 20

±0,1

Объем, подаваемый насосом в напорную магистраль, Q, л/мин

1 - 50

±0,1

Частота вращения рабочего вала насоса п, мин-1

400 - 10000

±10,0

Температура рабочей жидкости t, °C

5 - 200

±5,0

Испытания проводят при температуре рабочей жидкости от 45 °С до 50 °С и определяют объем (расход) Q при трех значениях частоты п: 0,8по; 0,3nmax и 0,8 nmax, где по - частота, соответствующая началу открытия клапана расхода, nmax - максимальная частота по КД. На всех трех частотах испытания проводят при давлениях, равных 0,5Рmax и 0,8Рmax, где Рmax - максимальное рабочее давление по КД.

Если в КД указаны другие значения параметров, испытания проводят в соответствии с требованиями КД.

Одновременно визуально фиксируют наличие или отсутствие подтекания рабочей жидкости из насоса.

6 Гарантии изготовителя

6.1 Гарантийный срок эксплуатации и гарантийная наработка элементов рулевого привода и направляющего аппарата подвески должны быть не менее гарантийного срока и гарантийной наработки, установленных для базового автомобильного транспортного средства.

6.2 Гарантийный срок хранения элементов рулевого привода и направляющего аппарата подвески устанавливают по согласованию с потребителем.

Приложение А

(рекомендуемое)

Типовые формы документов, оформляемых в процессе испытаний

Форма A.1 - Протокол испытаний

Лист 1 Всего листов 2

УТВЕРЖДАЮ

______________________________________

должность руководителя испытательной лаборатории*

__________________         ________________

личная подпись                      инициалы, фамилия

М. П.                                     Дата ___________

Протокол ______________ испытаний

вид испытаний

№ _____ от ___________ 20____ г.

1 Испытуемое изделие ______________________________________________________

наименование и чертежное обозначение,

__________________________________________________________________________

идентификационный номер изделия

2 Предприятие-изготовитель испытуемого изделия ______________________________

__________________________________________________________________________

наименование и адрес

3 Испытательная лаборатория ________________________________________________

наименование и адрес

4 Дата поступления образцов на испытания _____________________________________

5 Количество испытываемых образцов _________________________________________

6 Дата проведения испытаний ________________________________________________

7 Технические требования ___________________________________________________

наименование документа

8 Методы испытаний ________________________________________________________

наименование документа

_____________

* Предприятие (организация), испытательный центр, специальная лаборатория, подразделение предприятия (организации) и т.п., осуществляющие испытания.

Лист 2 Всего листов 2

Продолжение протокола _____________ испытаний

вид испытаний

№ ____ от ________ 20___ г.

9 Результаты испытаний:

Испытываемый параметр

Установленные требования

Результат испытания

10 Заключение _____________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

Испытания провел (должностное лицо):

_________________________  __________________  ____________________

должность                                           личная подпись                                   инициалы, фамилия

Дата ______________

Форма A.2 - Акт о результатах периодических испытаний

Лист 1 Всего листов 1

УТВЕРЖДАЮ

______________________________________

должность руководителя предприятия-изготовителя

__________________         ________________

личная подпись                      инициалы, фамилия

М. П.                                     Дата ___________

АКТ № _______

о результатах периодических испытаний

№ _____ от ___________ 20____ г.

1 Испытуемое изделие ______________________________________________________

наименование и чертежное обозначение,

__________________________________________________________________________

идентификационный номер изделия

2 Предприятие-изготовитель изделия __________________________________________

наименование и адрес

3 Результаты испытаний _____________________________________________________

положительный или отрицательный результат в целом; при отрицательном

__________________________________________________________________________

результате перечисляют выявленные дефекты или приводят ссылки на перечень дефектов

4 Заключение ______________________________________________________________

выдержали или не выдержали изделия периодические испытания

5 Акт составлен на основании Протокола периодических испытаний № _____________

от «___» ______________ 20___ г.

Данные результаты периодических испытаний распространяются на продукцию, выпускаемую до __________________________________________________________

месяц, год

Акт составил (должностное лицо):

_________________________  __________________  ____________________

должность                                           личная подпись                                   инициалы, фамилия

Дата ___________

Форма A.3 - Акт о результатах типовых испытаний

Лист 1 Всего листов 1

УТВЕРЖДАЮ

______________________________________

должность руководителя предприятия-изготовителя

__________________         ________________

личная подпись                      инициалы, фамилия

М. П.                                     Дата ___________

АКТ № _______

о результатах типовых испытаний

№ _____ от ___________ 20____ г.

1 Испытанное изделие ______________________________________________________

наименование и чертежное обозначение, идентификационный

_______________________, изготовленное _____________________________________

номер изделия                                                                       месяц и год изготовления

2 Предприятие-изготовитель изделия __________________________________________

наименование и адрес

3 Цель испытаний: оценка эффективности и целесообразности предлагаемых изменений _________________________________________________________________

внесенные изменения

4 Результаты испытаний _____________________________________________________

положительный или отрицательный результат в целом;

__________________________________________________________________________

при наличии отрицательных результатов их перечисляют

5 Заключение ______________________________________________________________

соответствует (не соответствует) образец изделий требованиям программы испытаний;

__________________________________________________________________________

подтверждена (не подтверждена) целесообразность внесения предлагаемых изменений в конструкцию,

__________________________________________________________________________

в технологический процесс изготовления

6 Акт составлен на основании Протокола типовых испытаний № ___________________

от «___» ______________ 20___ г.

Акт составил (должностное лицо):

_________________________  __________________  ____________________

должность                                           личная подпись                                   инициалы, фамилия

Дата ___________



Ключевые слова: автомобильные транспортные средства, элементы рулевого привода, технические требования, методы испытаний



© 2013 Ёшкин Кот :-)
