ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
53674-
2009

Арматура трубопроводная

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ
ОПРОСНЫЕ ЛИСТЫ
ДЛЯ ПРОЕКТИРОВАНИЯ И ЗАКАЗА

Москва
Стандартинформ
2010

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1. РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»)

2. ВНЕСЕН Техническим комитетом по стандартизации ТК 259 «Трубопроводная арматура и сильфоны»

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. № 1059-ст

4. ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Арматура трубопроводная

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ
ОПРОСНЫЕ ЛИСТЫ ДЛЯ ПРОЕКТИРОВАНИЯ И ЗАКАЗА

Pipeline valves. Nomenclature of characteristics. Check-lists for design and order

Дата введения - 2011-01-01

1. Область применения

Настоящий стандарт распространяется на трубопроводную арматуру и приводы к ней (далее - арматура) и устанавливает номенклатуру основных показателей и формы опросных листов для проектирования и заказа.

Установленная настоящим стандартом номенклатура показателей рекомендуется для включения в конструкторскую и нормативную документацию, в том числе в техническое задание, технические условия, эксплуатационную документацию (паспорт, руководство по эксплуатации), при их разработке или пересмотре.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения

ГОСТ Р 52776-2007 (МЭК 60034-1:2004) Машины электрические вращающиеся. Номинальные данные и характеристики

ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения

ГОСТ 9544-2005 Арматура трубопроводная запорная. Классы и нормы герметичности затворов

ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 23866-87 Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры

ГОСТ 25923-89 Затворы дисковые регулирующие. Основные параметры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 52720, ГОСТ 27.002, а также следующие термины с соответствующими определениями:

3.1 показатели назначения: Основные технические данные и характеристики арматуры, определяющие возможность ее применения в конкретных условиях эксплуатации.

3.2 показатели надежности: Показатели, характеризующие способность арматуры выполнять требуемые функции в заданных режимах условий эксплуатации.

3.3 безопасность арматуры: Состояние арматуры, при котором отсутствует недопустимый риск, связанный с причинением вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений, вследствие критического отказа арматуры или контакта с арматурой или ее рабочей средой при безотказном функционировании арматуры.

3.4 критический отказ арматуры: Отказ арматуры, возможными последствиями которого явятся причинение вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений.

3.5 назначенные показатели: Технико-экономические характеристики, соблюдение которых необходимо для исключения (с вероятностью, близкой к 1) возникновения критического отказа.

Примечание - По достижении назначенных показателей эксплуатацию арматуры необходимо прекратить независимо от ее технического состояния. Возможность дальнейшей эксплуатации и установления новых назначенных показателей определяет комиссия.

3.6 показатели технологичности: Показатели, характеризующие уровень технологии и организации производства, рациональное использование заготовок.

3.7 срок хранения: Календарная продолжительность хранения арматуры, в течение которой сохраняются в заданных пределах значения параметров, характеризующих ее способность выполнять заданные функции.

4. Сокращения

В настоящем стандарте применены следующие сокращения:

КД - конструкторская документация;

НД - нормативная документация;

ТД - техническая документация;

ТЗ - техническое задание;

ТУ - технические условия;

ЭД - эксплуатационная документация.

5. Номенклатура показателей

5.1. Номенклатура основных показателей

5.1.1. Номенклатура основных показателей включает:

- показатели назначения;

- показатели надежности;

- показатели, характеризующие безопасность;

- показатели технологичности.

5.1.2. Дополнительные показатели, не предусмотренные настоящим стандартом, указывают в НД или ТД на конкретный вид арматуры в зависимости от области применения.

5.1.3. Жирным курсивом в таблицах 1 и 4 отмечены наименования показателей, являющихся обязательными вне зависимости от вида и области применения арматуры.

5.1.4. Гидравлические характеристики арматуры (коэффициент сопротивления, условная пропускная способность, коэффициент расхода), силовые характеристики арматуры (момент или усилие, необходимые для управления), а также мощность электродвигателя (электромагнита) привода являются характеристиками энергоэффективности арматуры.

5.2. Показатели назначения

5.2.1. Номенклатуру показателей назначения устанавливают исходя из требований заказчика и включают в ТЗ (или в другой документ, его заменяющий) и ТУ.

5.2.2. Для комбинированных видов арматуры и приводов в показатели назначения включают одновременно показатели каждого из видов арматуры и приводов.

5.2.3. Показатели назначения арматуры и приводов в зависимости от их видов приведены в таблице 1.

Таблица 1 - Показатели назначения арматуры и приводов

Показатели

Применяемость показателя для арматуры и приводов

Наименование показателя

Размерность

Обозначение

Вид арматуры

Вид привода

Запорная

Обратная

Регулирующая

Предохранительная

Ручной (и редуктор)

Пневматический

Гидравлический

Электрический

Электромагнитный

Диаметр номинальный

-

DN

+

+

+

+1)

-

-

-

-

-

Диаметр эффективный

мм

Dэфф

+

-

-

-

-

-

-

-

-

Давление номинальное (или рабочее, или расчетное)

МПа (кгс/см2)

PN (или Pр или P)

+

+

+

+2)

-

+

+

-

-

Перепад давления

МПа (кгс/см2)

DР

+3)

+3)

+3)

-

-

-

-

-

-3)

Давление настройки

МПа (кгс/см2)

Pн

-

-

-

+

-

-

-

-

-

Давление полного открытия

МПа (кгс/см2)

Pп.о

-

-

-

+

-

-

-

-

-

Давление закрытия

МПа (кгс/см2)

Pзакр

-

-

-

+

-

-

-

-

-

Рабочая среда4)

-

-

+

+

+

+

-

+

+

-

-

Температура рабочей среды6)

°C

t

+

+

+

+

-

+

+

-

-

Коэффициент сопротивления

-

ξ

+

+6)

-

-

-

-

-

-

-

Условная пропускная способность

м3

-

-

+

-

-

-

-

-

-

Площадь седла

мм2

F

-

-

-

+

-

-

-

-

-

Коэффициент расхода для газа (жидкости)

-

a (a2)

-

-

-

+

-

-

-

-

-

Герметичность затвора7)

7)

7)

+

+

+

+

-

-

-

-

-

Пропускная характеристика

-

-

-

-

+

-

-

-

-

-

-

Коэффициент начала кавитации

-

Kc

-

-

+

-

-

-

-

-

-

Строительная длина

мм

L

+

+

+

+

-

-

-

-

-

Климатическое исполнение

-

-

+

+

+

+

+

+

+

+

+

Внешние воздействия8)

-

-

+

+

+

+

+

+

+

+

+

Взрывозащита электрооборудования

-

9)

+

-

+

+

-

+10)

+10)

+

+

Давление управляющее

МПа (кгс/см2)

Pупр

-

-

-

-

-

+

+

-

-

Мощность электродвигателя (электромагнита)

Вт, ВА

Pэд, Pэм

-

-

-

-

-

-

-

+

+

Максимальное усилие или крутящий момент для управления

Н (кгс); Н · м (кгс · м)

Q; Mкр

+

-

+

-

+

-

-

-

-

Параметры тока (переменный или постоянный, частота, число фаз, напряжение, сила тока и др.)

-

-

-

-

-

-

-

+10)

+10)

+

+

Максимальный крутящий момент на выходном валу (для приводов с вращательным движением)

Н · м (кгс · м)

Mкр

-

-

-

-

+

+

+

+

-

Максимальное усилие на выходном звене (штоке) (для приводов с поступательным движением)

Н (кгс)

Q

-

-

-

-

+

+

+

+

+

Линейное (или угловое) перемещение запирающего (или регулирующего) элемента или выходного звена (ход)

мм (градус)

h(ф)

+

+

+

+

+

+

+

+

+

Предельное число оборотов выходного вала

об

п

-

-

-

-

+

+

+

+

-

Время совершения предельного числа оборотов выходного вала (или частота вращения (скорость перемещения) выходного вала)

с (об/мин, мм/мин)

t(v)

-

-

-

-

-

+

+

+

-

Время совершения выходным звеном хода при нагрузке Q

с

t

-

-

-

-

-

+

+

+

+

Время перехода рабочего органа из положения «Закрыт» в положение «Открыт» (или обратно)

с

t

+

-

+

-

-

-

-

-

-

Режим работы

-

-

-

-

-

-

-

-

-

+11)

-

1) Для предохранительных клапанов дополнительно указывают DN на выходе.

2) Для предохранительных клапанов дополнительно указывают соответствующее давление на выходе.

3) Перепад давлений может быть указан:

- для запорной и обратной арматуры - максимальный в закрытом положении;

- для регулирующей арматуры и регуляторов давления:

а) минимальный при максимальном расходе;

б) максимальный при минимальном расходе;

в) при закрытом затворе;

- для электромагнитной арматуры DР на закрытом клапане, обеспечивающий открытие затвора.

4) Рабочая среда характеризуется следующими данными:

- наименование и основные физические свойства (плотность, вязкость и др.);

- химический состав;

- концентрация.

При необходимости указывают также количество, размер и твердость включений.

5) Температура рабочей среды может быть задана в виде:

- диапазона рабочих температур;

- расчетной;

- максимальной;

- минимальной.

6) Для обратной арматуры указывают коэффициент сопротивления при полном открытии и скоростном давлении, обеспечивающем полное открытие арматуры. В КД (ТУ) и ЭД приводят также зависимость коэффициента сопротивления от скоростного давления.

7) Для герметичности затвора могут быть указаны:

- класс герметичности затвора по ГОСТ 9544 - для запорной арматуры;

- класс герметичности (или относительная протечка в затворе в % от К vy) по ГОСТ 23866 - для регулирующей арматуры;

- утечка в затворе (по воде или воздуху) (в см3/мин) - для запорной, обратной и предохранительной арматуры.

8) Факторы внешних воздействий:

- сейсмические нагрузки;

- вибрация;

- огнестойкость;

- нагрузки от трубопроводов;

- влага, пыль, вредные вещества в окружающей среде.

9) Российскую маркировку взрывозащищенного оборудования выполняют по ГОСТ Р 51330.0 и стандартам на отдельные виды взрывозащищенного оборудования.

Маркировка взрывозащиты включает: обозначение уровня взрывозащиты, знак Ех, обозначение группы электрооборудования (I, II или IIA, IIB, IIС) и т.д.

10) Для дополнительных элементов пневмо- и гидроприводов, работающих от электрической энергии.

11) Режим работы и параметры режима - по ГОСТ 52776.

Примечания

1. Знак «+» означает применяемость, знак «-» - неприменяемость.

2. Жирным курсивом выделены показатели, являющиеся обязательными вне зависимости от вида и области применения арматуры.

5.3. Показатели надежности

5.3.1. Номенклатуру показателей надежности устанавливают исходя из требований заказчика и включают в ТЗ, ТУ и ЭД.

5.3.2. Перечень показателей надежности приведен в таблице 2.

Таблица 2 - Показатели надежности

Показатели надежности

Наименование показателя

Размерность

для арматуры, отказ которой может быть критическим

для арматуры, отказ которой не является критическим

Показатели безотказности

Вероятность безотказной работы1)

-

Средняя наработка на отказ или средняя наработка до отказа

часы и/или циклы

Показатели долговечности2)

Полный срок службы (до списания)

Средний полный срок службы (до списания) и/или средний срок службы до капитального ремонта

год

Полный ресурс (до списания)

Средний полный ресурс (до списания) и/или средний ресурс до капитального ремонта

часы и/или циклы

Показатель сохраняемости

Средний срок хранения

год

Показатели ремонтопригодности

Среднее время восстановления работоспособного состояния или средняя оперативная продолжительность планового ремонта

ч

Средняя трудоемкость работ по восстановлению работоспособного состояния или средняя оперативная трудоемкость планового ремонта

норма времени (ч)

1) Показатель «вероятность безотказной работы» измеряют в относительных единицах, показатели «средняя наработка на отказ» и «средняя наработка до отказа» измеряют в часах и циклах (для регулирующей арматуры - в часах).

2) Для всех видов арматуры, устанавливаемой на емкостях для транспортирования опасных грузов (цистерны, контейнеры и др.), показатели долговечности могут быть установлены дополнительно в километрах пробега.

Примечания

1. Порядок нормирования и контроля показателей надежности приведен в [5].

2. Номенклатуру и количественные значения показателей надежности устанавливают по согласованию с заказчиком и при необходимости дополняют другими показателями надежности по ГОСТ 27.002.

5.4. Показатели, характеризующие безопасность

5.4.1. Номенклатуру показателей, характеризующих безопасность, устанавливают исходя из требований заказчика и включают в ТЗ, ТУ и ЭД.

5.4.2. Рекомендуемый перечень показателей, характеризующих безопасность, приведен в таблице 3.

Таблица 3 - Показатели, характеризующие безопасность

Наименование показателя

Размерность

Обозначение показателя

Назначенные показатели

Назначенный срок службы

год

Tсл. н

Назначенный ресурс

цикл (ч)

Tр. н

Назначенный срок хранения

год

Tсх. н

Показатели безотказности

Вероятность безотказной работы в течение назначенного ресурса по отношению к критическим отказам (к критическому отказу)

-

Р

Коэффициент оперативной готовности (для арматуры, работающей в режиме ожидания)

-

Kо. г

Примечания

1. Порядок нормирования и контроля показателей, характеризующих безопасность, приведен в [5].

2. Номенклатуру и количественные значения показателей, характеризующих безопасность, устанавливают по согласованию с заказчиком.

5.5. Показатели технологичности

5.5.1. Номенклатуру показателей технологичности устанавливают исходя из требований заказчика и включают в ТЗ, ТУ и ЭД.

5.5.2. Перечень основных показателей технологичности приведен в таблице 4.

Таблица 4 - Основные показатели технологичности

Наименование показателя

Размерность

Масса

кг

Трудоемкость изготовления (норма времени)

ч

Свариваемость (для арматуры, привариваемой к трубопроводу, в том числе и фланцев)1)

-

1) По требованию заказчика для характеристики свариваемости вводят эквивалент углерода [С]3.

Примечание - Жирным курсивом выделен показатель, являющийся обязательным вне зависимости от вида и области применения арматуры.

6. Опросные листы для проектирования и заказа

6.1. Проектированию продукции предшествуют получение или разработка и согласование исходных технических требований (заявок) от заказчика для заключения договора (контракта) на выполнение работы.

6.2. Исходные технические требования к различным типам арматуры должны соответствовать содержанию опросных листов. Рекомендуемые формы опросных листов приведены:

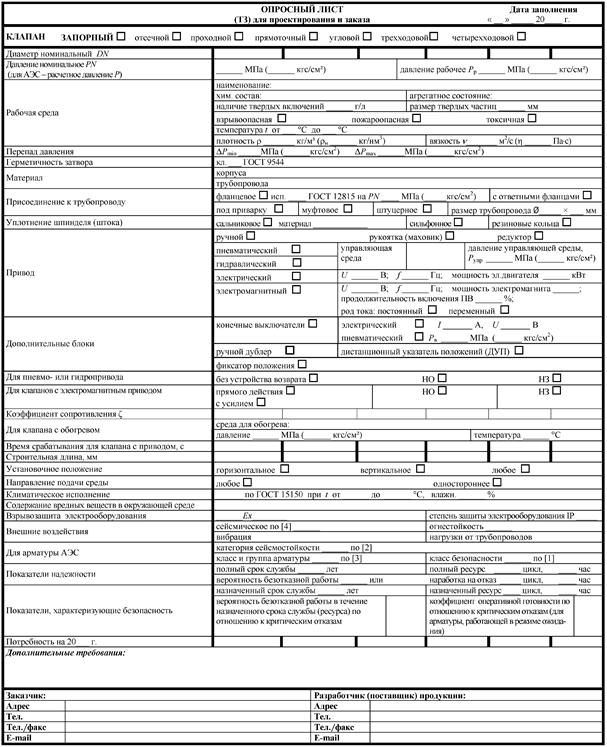

- в приложении А - на клапаны;

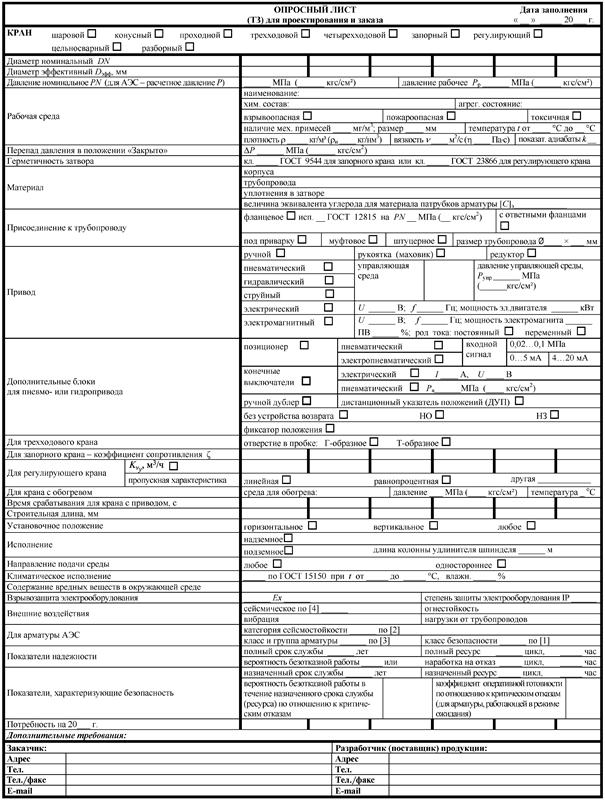

- в приложении Б - на краны;

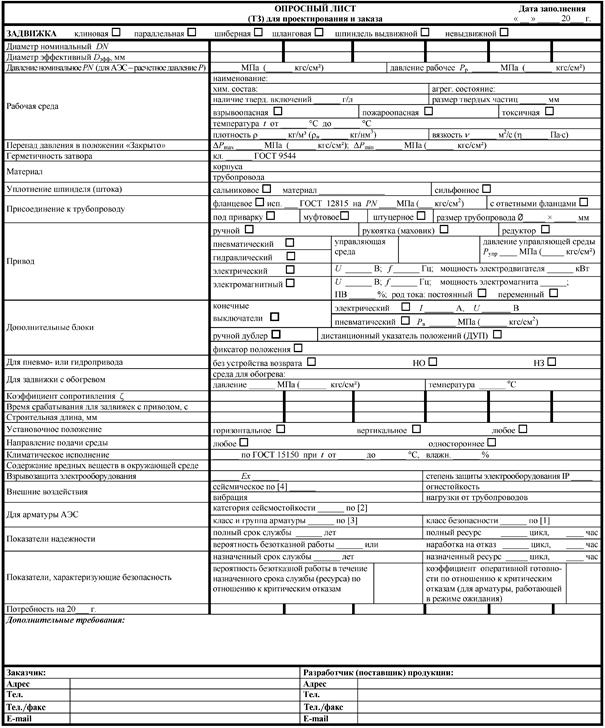

- в приложении В - на задвижки;

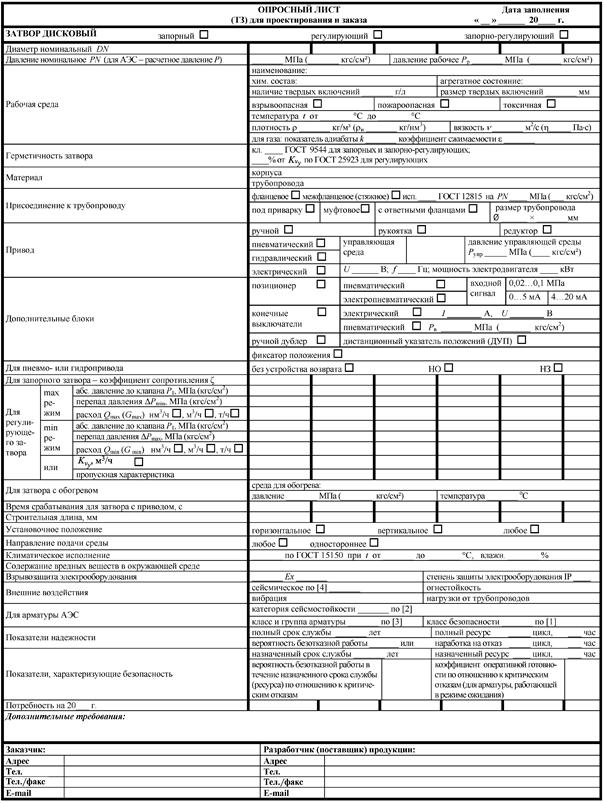

- в приложении Г - на затворы дисковые;

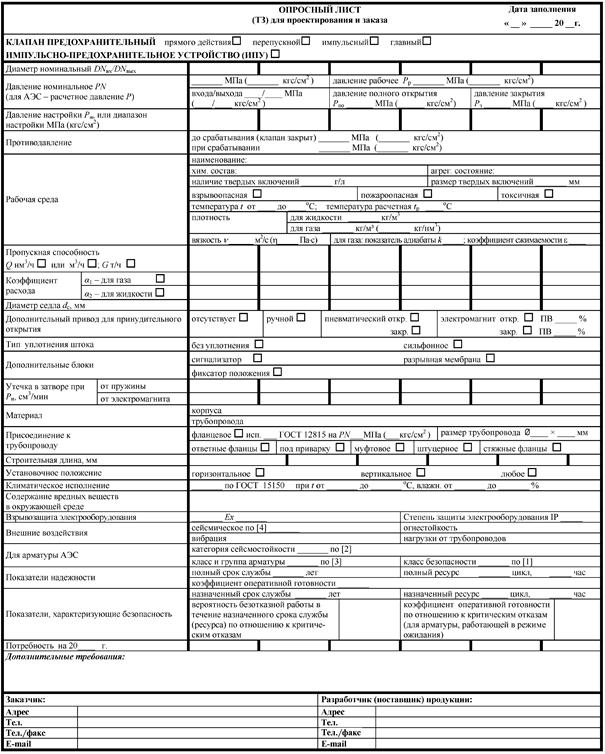

- в приложении Д - на предохранительную арматуру;

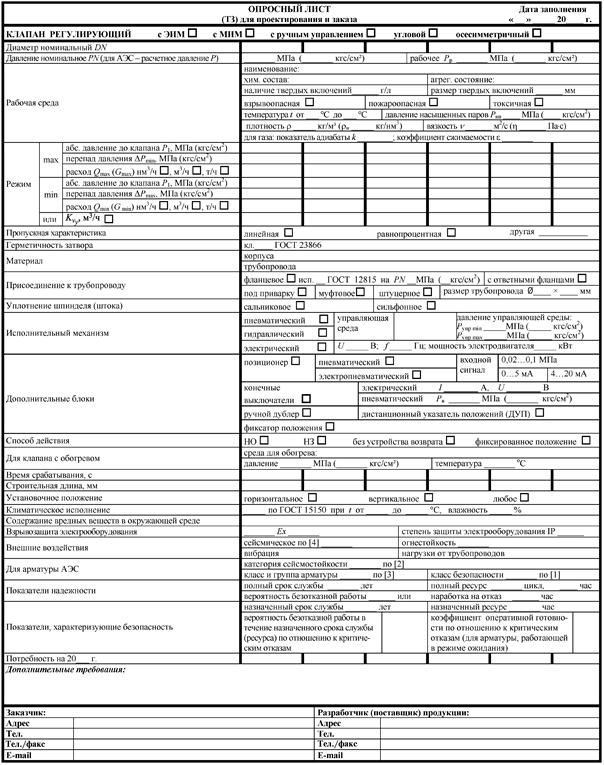

- в приложении Е - на клапаны регулирующие;

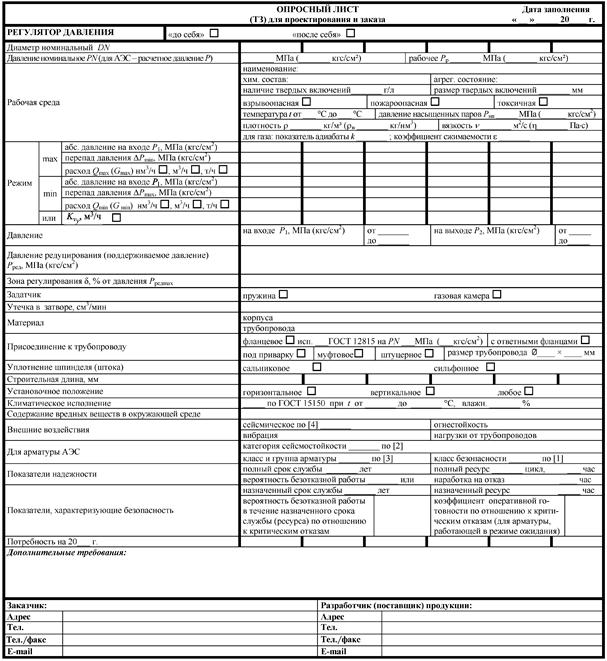

- в приложении Ж - на регуляторы давления;

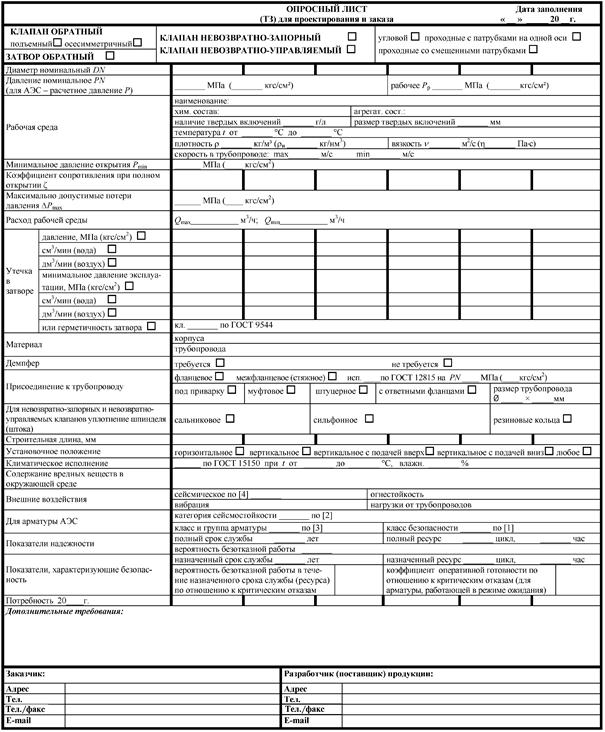

- в приложении И - на обратную арматуру.

6.3. Дополнительные требования, включаемые в опросные листы, могут содержать:

- наименование установки;

- требования государственных надзорных органов;

- перечень разрешительных документов;

- ограничения по габаритам;

- отрасль промышленности, где применяют арматуру;

- диаметр трубопровода, на котором устанавливают арматуру;

- стыкуемую трубу, диаметр расточки, тип разделки;

- скорость изменения давления и температуры рабочей среды;

- сейсмические, вибрационные, радиационные, световые, электромагнитные и другие внешние воздействия;

- скорость рабочей среды в трубопроводе при открытом затворе;

- допустимый перепад давления при скорости рабочей среды;

- ударную вязкость металла при заданной минусовой температуре и другие механические свойства;

- уровень шума.

Для регулирующих клапанов, предохранительной арматуры и регуляторов давления:

- параметры рабочей среды:

а) плотность при номинальных и рабочих условиях;

б) давление насыщенных паров при рабочей температуре;

в) кинематическая вязкость при температуре среды на входе;

г) коэффициент сжимаемости;

д) показатель адиабаты.

Приложение А
(рекомендуемое)

Форма опросного листа на клапаны

Приложение Б
(рекомендуемое)

Форма опросного листа на краны

Приложение В
(рекомендуемое)

Форма опросного листа на задвижки

Приложение Г
(рекомендуемое)

Форма опросного листа на затворы дисковые

Приложение Д
(рекомендуемое)

Форма опросного листа на предохранительную арматуру

Приложение Е
(рекомендуемое)

Форма опросного листа на клапаны регулирующие

Приложение Ж
(рекомендуемое)

Форма опросного листа на регулятор давления

Приложение И
(рекомендуемое)

Форма опросного листа на обратную арматуру

Библиография

[1]

НП-001-97

Общие положения обеспечения безопасности атомных станций (ОПБ-88/97)

(ПНАЭГ-01-011-97)

[2]

НП-031-01

Нормы проектирования сейсмостойких атомных станций

[3]

НП-068-05

Трубопроводная арматура для атомных станций. Общие технические требования

[4]

MSK-64

Международная шкала интенсивности землетрясений

[5]

СТ ЦКБА 043-2008

Арматура трубопроводная. Порядок нормирования и контроля надежности и безопасности



Ключевые слова: арматура трубопроводная, показатели назначения, показатели надежности, безопасность, критический отказ, назначенные показатели, показатели технологичности

СОДЕРЖАНИЕ

1. Область применения. 2

2. Нормативные ссылки. 2

3. Термины и определения. 2

4. Сокращения. 3

5. Номенклатура показателей. 3

5.1. Номенклатура основных показателей. 3

5.2. Показатели назначения. 3

5.3. Показатели надежности. 7

5.4. Показатели, характеризующие безопасность. 7

5.5. Показатели технологичности. 8

6. Опросные листы для проектирования и заказа. 8

Приложение А (рекомендуемое) Форма опросного листа на клапаны.. 9

Приложение Б (рекомендуемое) Форма опросного листа на краны.. 10

Приложение В (рекомендуемое) Форма опросного листа на задвижки. 11

Приложение Г (рекомендуемое) Форма опросного листа на затворы дисковые. 12

Приложение Д (рекомендуемое) Форма опросного листа на предохранительную арматуру. 13

Приложение Е (рекомендуемое) Форма опросного листа на клапаны регулирующие. 14

Приложение Ж (рекомендуемое) Форма опросного листа на регулятор давления. 15

Приложение И (рекомендуемое) Форма опросного листа на обратную арматуру. 16

Библиография. 17





© 2013 Ёшкин Кот :-)
