Технологические карты на сооружение ВЛ 35 - 500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
(Сборник)

K-V-11

МОНТАЖ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ
300 - 400 мм2 И ГРОЗОЗАЩИТНОГО ТРОСА С-70
НА ВЛ 220 кВ С УНИФИЦИРОВАННЫМИ ОДНОЦЕПНЫМИ
ПРОМЕЖУТОЧНЫМИ МЕТАЛЛИЧЕСКИМИ ОПОРАМИ
ТИПА П-220-1 И П-220-3

ОРГЭНЕРГОСТРОЙ

Москва 1972

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ К-V-11 (сборник) разработаны
Отделом организации и механизации
строительства линий электропередачи (ЭМ-20) института
«ОРГЭНЕРГОСТРОЙ»

Составители: Б.И. Равин, Г.Н. Покравский, Н.В. Баланов, А.В. Цитович, З.Л. Хорошко, А.А. Кузин, В.М. Ахламов, В.А. Полубков, Е.В. Никольская

Сборник К-V-11 состоит из 6 типовых технологических карт на монтаж сталеалюминиевых проводов сечением 300 - 400 мм2 и грозозащитного троса С-70 на ВЛ-220 кВ с унифицированными одноцепными промежуточными металлическими опорами типа П-220-1 и П-220-3, ограниченными унифицированными анкерно-угловыми опорами типа У-220-1. Является руководством при сооружении линий электропередачи напряжением 220 кВ и служит пособием при составлении проектов производства работ.

Данные карты составлены в соответствии с методическими указаниями по разработке типовых технологических карт в строительстве, утвержденными Госстроем СССР.

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА

ВЛ-220 кВ

РАСКАТКА СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ 300 - 400 мм2 И ГРОЗОЗАЩИТНОГО ТРОСА С-70 ПО ТРАССЕ ВЛ-220 кВ С УНИФИЦИРОВАННЫМИ ОДНОЦЕПНЫМИ ПРОМЕЖУТОЧНЫМИ И АНКЕРНО-УГЛОВЫМИ МЕТАЛЛИЧЕСКИМИ ОПОРАМИ ТИПОВ П-220-1 и П-220-3

K-V-11-1

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта K-V-11-1 является руководством при раскатке сталеалюминиевых проводов сечением 300 - 400 мм2 и одного грозозащитного троса сечением 70 мм2 на трассе ВЛ-220 кВ с помощью раскаточной тележки или с неподвижных раскаточных устройств. Карта служит пособием при составлении проекта производства работ.

II. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 1 КМ ВЛ-220 кВ

№№ п.п.

Показатель

Способ раскатки

С раскаточной тележки

С неподвижных раскаточных устройств

1

Трудоемкость, чел.- дн

5,6

4,76

2

Работа механизмов, маш.- см

1,0

0,5

3

Расход дизельного топлива, кг

88

44

4

Производительность звена за смену (8,2 час), км ВЛ

1,9

1,9

III. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ РАСКАТКИ

а) Раскатка проводов и грозозащитного троса является первоочередной работой по монтажу проводов (троса) ВЛ и выполняется звеном рабочих с приданными механизмами из состава монтажной бригады.

б) До начала работ по раскатке проводов и грозозащитного троса должны быть выполнены подготовительные работы, указанные в п. 5 «Общей части» настоящего сборника и не учитываемые данной картой.

в) Раскатка проводов (троса) производится либо путем укладки проводов (троса) на земле с раскаточной тележки (рис. 1) с последующей подвеской проводов на опоры (рис. 3, 4 и 5), либо с неподвижных раскаточных устройств, установленных на земле, тяжением трактора (рис. 2).

Раскатка производится:

a) С помощью трактора и раскаточной тележки - по одну сторону опоры два провода (верхней и нижней траверс) и грозозащитный трос и одновременно по другую - вторым трактором и раскаточной тележкой - второй провод нижней траверсы (рис. 1). Второй трактор используется для подъема проводов и грозозащитного троса на опору в процессе раскатки.

b) При раскатке с неподвижных раскаточных устройств одновременно по одну сторону опоры, где расположены два провода и грозозащитный трос, раскатываются три провода и трос (рис. 2).

Раскатка проводов (троса) производится по раскаточным роликам.

г) Раскаточные ролики с проводами подвешиваются непосредственно к траверсе опоры или же к гирлянде изоляторов, в зависимости от принятого решения в проекте производства работ.

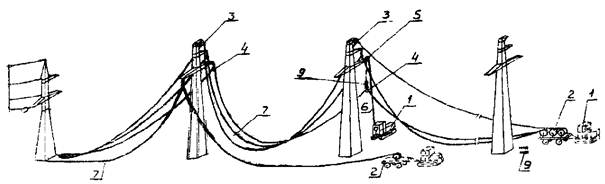

Описание: 1

Рис. 1 Раскатка с помощью раскаточной тележки проводов и грозозащитного троса и подъем их на опоры

1 - трактор Т-100м; 2 - раскаточная тележка на 3 барабана; 3 - раскаточный ролик М1р-5; 4 - раскаточный ролик М1р-7; 5 - монтажный блок; 6 - такелажный трос диам. 11,5 мм; 7 - провод; 8 - грозозащитный трос; 9 - гирлянда изоляторов

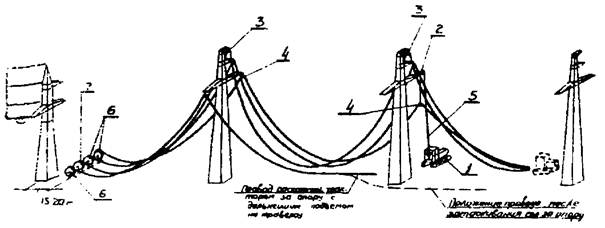

Описание: 1

Рис. 2 Раскатка с помощью неподвижных раскаточных устройств проводов и грозозащитного троса и подъем их на опоры

1 - трактор Т-100м; 2 - монтажный блок; 3 - раскаточный ролик М1р-5; 4 - раскаточный ролик М1р-7; 5 - такелажный трос Æ 11,5 мм L = 80 м; 6 - барабан с проводом; 7 - барабан с грозозащитным тросом

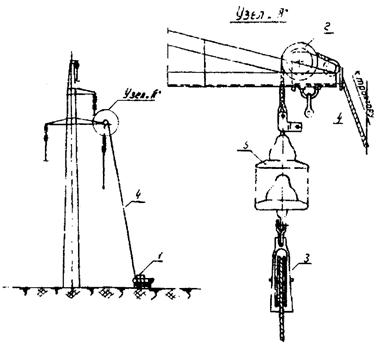

Описание: 1

Рис. 3 Подъем проводов в раскаточном ролике и гирляндой изоляторов на промежуточные опоры при раскатке на опоре П-220-3

1 - трактор Т-100м; 2 - монтажный блок; 3 - раскаточный ролик М1р-7; 4 - такелажный трос Æ 11,5 мм L = 80 м; 5 - гирлянда изоляторов

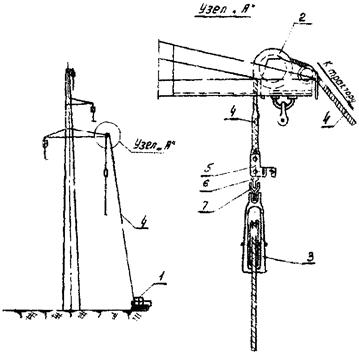

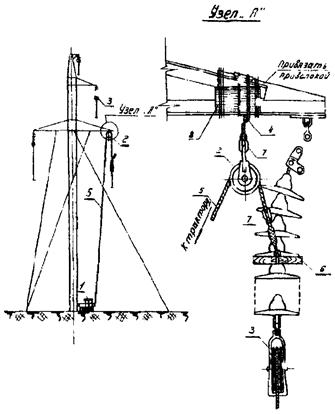

Описание: 1

Рис. 4 Подъем поддерживающей гирлянды с проводом на опоры типа П-220-1 при раскатке

1 - трактор Т-100м; 2 - монтажный блок; 3 - раскаточный ролик; 4 - универсальный строп Æ 11,5 мм L = 760 мм; 5 - такелажный трос диам. 11,5 мм L = 80 м; 6 - деревянная вайма; 7 - скоба СК-12; 8 - деревянная подкладка

Описание: 1

Рис. 5 Подъем проводов в раскаточном ролике на промежуточную опору при раскатке на опоре П-220-3

1 - трактор Т-100м; 2 - монтажный блок; 3 - раскаточный ролик М1Р-7; 4 - такелажный трос Æ 11,5 мм L = 80 м; 5 - промзвено ПТМ-12; 6 - промзвено ПРВ-12; 7 - переходное звено ПРП-6-2

д) Состав звена рабочих, занятых на раскатке проводов

№№ п.п.

Профессия

Разряд

Количество человек

Раскатка с раскаточной тележки

Раскатка с неподвижных раскаточных устройств

1

Электролинейщик

V

2

2

2

То же

IV

2

2

3

То же

III

4

4

4

Машинист

V

2

1

итого

10

9

Последовательность и способы выполнения основных операций:

а) В том случае, когда по проекту производства работ раскаточные ролики крепятся к гирляндам изоляторов, два электролинейщика и III разряда, производят сборку поддерживающих гирлянду каждой промежуточной опоры.

Гирлянды собирают в соответствии с рабочими чертежами.

Каждый изолятор должен быть очищен, протерт ветошью и тщательно осмотрен.

Изоляторы с дефектами и сколами бракуются.

Гирлянды собираются только с пружинными замками заводского изготовления, соответствующими типу изолятора.

Замки устанавливаются в одной плоскости.

б) Звеньевой и остальные электролинейщики устанавливают барабаны с помощью крана на раскаточные устройства - раскаточную тележку или козлы (в зависимости от принятого метода раскатки).

Барабаны с проводом (тросом) устанавливают таким образом, чтобы при раскатке сбегающие концы провода (троса) сходили с верха барабанов. С барабанов снимается обшивка и удаляются все гвозди.

Номера барабанов записываются в монтажный журнал.

в) Электролинейщики сматывают с барабанов вручную концы провода (троса) длиной 20 - 25 м, устанавливают на концах монтажные клиновые зажимы и закрепляют провода за временный якорь или фундамент опоры (при раскатке с помощью раскаточной тележки (рис. 3), или же за трактор (при раскатке с козел) (рис. 9).

При раскатке с козел у раскаточного устройства остаются по назначению звеньевого два электролинейщика IV и III разряда, наблюдающие за раскаткой.

Наблюдающие должны своевременно притормаживать барабаны, не допускать образование петель (баранок) на проводах (тросе), отмечать поврежденные места, подлежащие ремонту, а также подавать сигналы, в необходимых случаях, сигнальными флажками, для приостановки раскатки (выправка барабанов, окончание провода, троса на барабане и т.п.).

Раскатку трактором следует прекращать, когда на барабане остается 8 - 10 витков провода (троса), которые необходимо смотать вручную.

Освободившиеся раскаточные устройства (козлы) отправляют к новому месту раскатки.

Раскатку проводов (троса) новой партии барабанов необходимо начинать с такого места, чтобы концы провода (троса) заходили один за другой на 2 - 3 м для удобства монтажа соединительного зажима.

г) При раскатке в 5 - 10 м от раскаточной тележки или за трактором (раскатка с козел), следует звеньевой с остальными электролинейщиками и наблюдают за ходом раскатки.

Убирают с пути раскатки мешающие предметы, в необходимых случаях, для предохранения проводов от повреждения, подкладывают под них доски, ветки и т.п.

При пересечении проезжих дорог укрывают провода щитами, или подвешивают их над дорогой (на стойках-защитах), или зарывают в землю на глубину 15 - 20 см.

При раскатке с тележек наблюдающие отмечают на проводах поврежденные места, подлежащие ремонту, и при необходимости подают сигналы для приостановки раскатки, а при раскатке с козел наблюдают за сигналами с места установки раскаточных устройств.

д) При раскатке с неподвижных раскаточных устройств, после прохождения трактором 25 - 30 м за очередную опору, раскатку останавливают, провода и трос отцепляют от трактора, и производят подъем проводов и троса на промежуточную опору.

При раскатке с тележки подъем проводов (троса) на опоры производится после укладки по земле строительной длины провода.

е) Подъем проводов (троса) в раскаточных роликах с гирляндой изоляторов или без нее за промежуточную опору производится в следующей последовательности:

- два электролинейщика V и IV разряда поднимаются на траверсу опоры, устанавливают на ней монтажный блок и запасовывают в него такелажный трос 11,5 мм (рис. 3, 4 и 5), один конец которого присоединяется к тракторной лебедке или к трактору, а другой к раскаточному ролику или же к промзвену ПТМ гирлянды изоляторов.

- Электролинейщик III разряда запасовывает провод (трос) в раскаточный ролик.

- Тракторной лебедкой поднимают провод с раскаточным роликом к траверсе опоры, а находящийся на ней линейщик крепит его к траверсе опоры. Подъем и крепление троса в раскаточном ролике (см. рис. 6 и 7).

ж) В период остановки раскатки, два специально обученных электролинейщика V и III разрядов устанавливает на поврежденных местах проводов с помощью ручного гидравлического пресса МИ-1Б ремонтные муфты (рис. 10), согласно типовой технологической карте К-V-8.

з) В процессе раскатки проводов (троса), а при раскатке с раскаточной тележки - по окончании раскатки первой парта барабанов, два электролинейщика с помощью гидравлического моторного пресса П-100м производят соединение проводов (троса) соединительными машинами с проводами (тросом) новой партии барабанов (см. рис. 11). Опрессовка соединительных зажимов производится в соответствии с технологической картой K-V-8

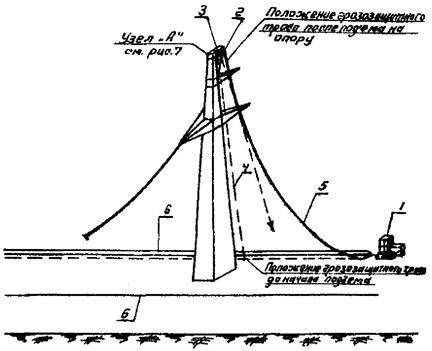

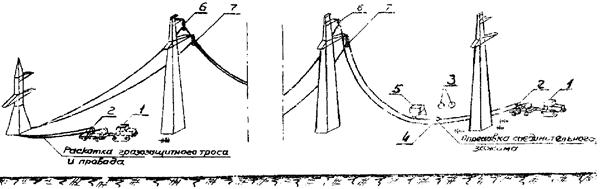

Описание: 1

Рис. 6 Подъем грозозащитного троса на опору при раскатке

1 - трактор Т-100м; 2 - раскаточный ролик М1Р-5; 3 - монтажный блок; 4 - х/б веревки Æ 22 мм L = 60 м; 5 - грозозащитный трос; 6 - провод

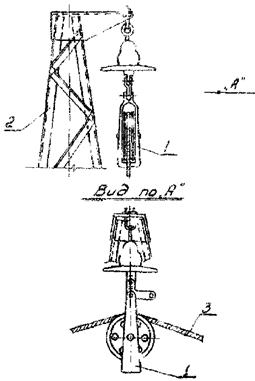

Описание: 1

Рис. 7 Подвеска грозозащитного троса с раскаточным роликом на тросостойке

1 - Раскаточный ролик; 2 - тросостойка; 3 - грозозащитный трос

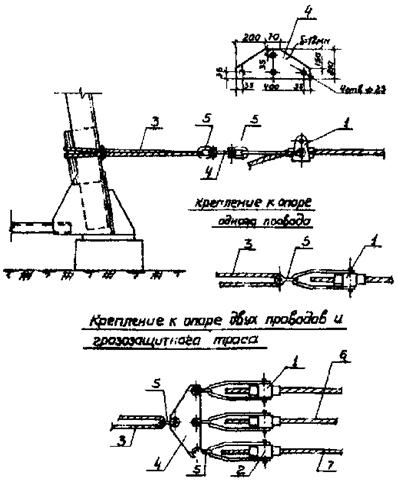

Описание: 1

Рис. 8 Крепление проводов и грозозащитного троса к анкерно-угловой опоре при раскатке их с помощью раскаточной тележки

1 - монтажный натяжной зажим МК-4; 2 - МК-3; 3 - универсальный строп Æ 11,5 мм L = 1,5 м; 4 - коромысло; 5 - скоба СК-12; 6 - провод; 7 - грозозащитный трос

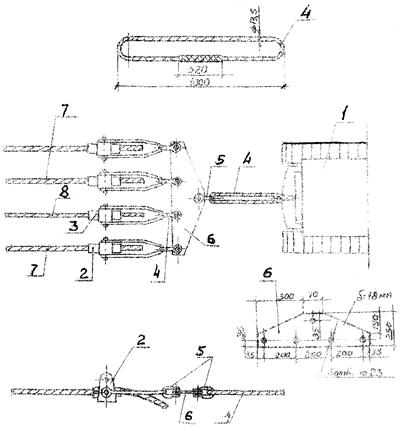

Описание: 1

Рис. 9. Крепление проводов к трактору с помощью монтажных натяжных зажимов при раскатке

1 - трактор Т-100м; 2 - монтажный натяжной зажим МК-4; 3 - МК-3; 4 - универсальный строп Æ 13,5 мм L = 1 м; 5 - скоба СК-12; 6 - коромысло; 7 - провод; 8 - грозозащитный трос

Описание: 1

Марка

Марка проводов

Марка пресса

Размеры, мм

Вес, кг

диаметр

кол-во зажимов

А

D

d

L

РАС-300-2

АС-300

45

А-45

44

52

27

300

1,1

РАС-300-3

АСО-300

АСУ-300

500

1,8

РАС-400-2

АС-400

51

А-51

50

58

31,5

300

1,2

АСО-400

АСУ-400

Рис. 10. Ремонтные зажимы, устанавливаемые на поврежденных участках проводов

а) трубка ремонтной муфты; б) установка муфты на провод

Описание: 1

Рис. 11 Опрессовка соединительных зажимов при раскатке

1 - трактор Т-100м; 2 - раскаточная тележка на два барабана; 3 - пустые барабаны; 4 - соединительный зажим; 5 - моторный пресс П-100м; 6 - гирлянда; 7 - раскаточный ролик М1Р-7

IV. ГРАФИК РАСКАТКИ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ 300 - 400 мм2 И ГРОЗОЗАЩИТНОГО ТРОСА С-70 НА 1 км ВЛ-220 кВ

№№ п.п.

Наименование работ

Трудоемкость на 1 км ВЛ

Состав звена

Часы работы

Чел - час

Чел - дн

профессия

разр

Кол. чел

1

2

3

4

5

6

7

8

А. Раскатка с раскаточных тележек

V

1

4,9 часа

1.

Раскатка проводов и грозозащитного троса, подъем и крепление на опоре

33,97

4,11

Эл. линейщик

IV

2

То же

III

2

То же

V

2

2.

Сборка изоляторов в одноцепные

6,38

0,78

Машинист

V

1

Эл. линейщик

III

2

То же

3.

поддерживающие гирлянды

V

1

Соединение проводов и троса опрессованием машинным прессом

5,85

0,71

Эл. линейщик

III

2

4,1 часа

То же

Итого

46,4

5,6

10

4,64 часа

Б. Раскатка с неподвижных раскаточных устройств

V

IV

1

2

1.

Раскатка проводов и

26,97

3,27

Эл. линейщик

III

2

4,5 часа

грозозащитного троса,

То же

V

1

2.

подъем и крепление на

То же

V

1

опоре

Машинист

III

2

3.

Сборка изоляторов в одноцепные поддерживающие гирлянды

6,38

0,78

Эл. линейщик

То же

V

1

Эл. линейщик

III

2

4,1 часа

Соединение проводов и троса опрессованием машинным прессом

5,85

0,71

То же

Итого

39,25

4,76

9

4,36 часа

V. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ НА РАСКАТКУ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ 300 - 400 мм2 И ГРОЗОЗАЩИТНОГО ТРОСА С-70 ВЛ-220 КВ

№№ п.п.

Обоснование

Наименование работы

Един. Измер.

Объем работ

Норма времени на ед. измер., чел. час

Затраты труда на весь объем работ

Раскатка с раскаточных тележек

Раскатка с неподвижных раскаточных устройств

Раскатка с раскаточных тележек

Раскатка с неподвижных раскаточных устройств

ч. час

ч. дн

ч. час

ч. дн

1

2

3

1

5

6

7

8

9

10

11

1

ЕНиР § 23-3-21 Табл. 1 стр. 5

Сборка изоляторов в одноцепные поддерживающие гирлянды из изоляторов ПС6-А (в среднем 2,5 опоры на 1 км линии)

гирлянда

7,5

7,5

0,85

6,38

0,78

6,38

0,78

2

ЕНиР § 23-3-22 Табл. 2 стр. 1 п. 2

Табл. 3 стр. 3 п. 2

Раскатка проводов сечением до 400 мм2, троса С-70 (одновременная раскатка 3-х проводов и 1 троса)

1 км ВЛ

-

1

13,88

-

-

13,88

1,7

3

ЕНиР § 23-3-22 Табл. 2 стр. 3 п. 4

Табл. 3 стр. 1 п. 2

Раскатка проводов сечением до 400 мм2, троса С-70 (одновременная раскатка 2-х проводов и 1 троса)

1 км ВЛ

1

-

12,58

12,58

1,54

-

-

4

ЕНиР § 23-3-22 Табл. 2 стр. 5 - 6

Раскатка одного провода сечением до 400 мм2

1 км ВЛ

1

-

8,3

8,3

1,0

-

-

5

ЕНиР § 23-3-26 стр. 5

Соединение провода опрессованием машинным прессом (из расчета 2 соединения на 1 км ВЛ)

1 соединение

2

2

2,7

5,4

0,65

5,4

0,65

6

ЕНиР § 23-3-26 стр. 1

То же троса (0,5 соединения на 1 км ВЛ)

1 соединение

0,5

0,5

0,89

0,45

0,06

0,45

0,06

7

ЕНиР § 23-3-22 Т. 2 стр. 7, 8

Подъем проводов на промежуточную опору с раскаточным роликом, с гирляндой или без гирлянды изоляторов и крепление их на опоре (в среднем 2,5 опоры на 1 км ВЛ)

1 опора 3 провода

2,5

2,5

4,17

10,42

1,27

10,42

1,27

8

ЕНиР § 23-3-22 Т. 3 стр. 3, 4

Подъем троса на промежуточную опору

1 опора

2,5

2,5

1,07

2,67

0,3

2,67

0,3

Итого

1 км ВЛ

-

-

-

46,2

5,6

39,2

4,76

Добавлять к вышеуказанным трудозатратам в следующих случаях:

1 ЕНиР § 23-3-22

Раскатка трех проводов и троса между промежуточными опорами при пересечении

Примеч. 3, таб. 4, стр. 1, п. «б» и «в»

1) линии связи и ВЛ н/н

1 пересечение

1

1

4,4

4,4

0,58

4,4

0,58

стр. 2, п. «б» и «в»

2) шоссе или ВЛ 3 - 10 кВ

То же

1

1

5,6

5,6

0,68

5,6

0,68

стр. 3, п. «б» и «в»

3) железные дороги или ВЛ 35 - 110 кВ

То же

1

1

8,8

8,8

1,07

8,8

1,07

ЕНиР § 23-3-24

1) грунтовой дороги с уборкой трех проводов и одного троса в твердый грунт

10 м

4

4

1,4

5,6

0,68

5,6

0,68

2 ЕНиР § 23-3-23 Стр. 4 п. «а»

Раскатка трех проводов вручную через препятствия, недоступные для прохода трактора

100 м провода

3

3

2,7

8,1

1,0

8,1

1,0

3 ЕНиР § 23-3-23 Стр. 1 п. «а»

То же, троса

- « -

1

1

0,65

0,65

0,08

0,65

0,08

4 ЕНиР § 23-3-26 Стр. 5 п. «б» Е = 1,4

Установка ремонтной муфты ручным прессом

1 муфта

1

1

1,3

1,3

0,16

1,3

0,16

ПРИМЕЧАНИЕ: При раскатке проводов и грозозащитного троса:

а) по просеке, через овраги или кустарники, нормы времени умножать на 1,3

б) по горной местности - 1,3

в) по глубокому снегу - на 1,25

VI. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

1. Механизмы

№№ п.п.

Наименование

Марка

Технические характеристики

Кол-во, шт.

Раскатка с козел

Раскатка с раскаточной тележки

1

Трактор

Т-100м

Дизельный Гусеничный 108 л.с

1

2

2

Раскаточная тележка

-

Колесная на 3 барабана

-

1

3

Раскаточная тележка

-

Колесная на 2 барабана

-

1

4

Моторный пресс

ПО-100м

Гидравлический на пневмоходу

1

1

2. Инструменты, приспособления и материалы

№№ п.п.

Наименование

Един. измер.

Кол-во

Примечание

1

Бинокль 8-ми кратный полевой

шт.

1

2

Ножовки по металлу

шт.

2

3

Гвоздодеры

шт.

2

4

Лопаты штыковые

шт.

4

5

Лом Æ 28 мм

шт.

2

6

Метры складные

шт.

2

7

Рулетка РС-20

шт.

1

8

Пассатижи универсальные длиной 200  мм

шт.

4

9

Штангенциркуль длиной 250 мм

шт.

1

10

Щетки из кардоленты

шт.

2

11

Зубила слесарные

шт.

2

12

Отвертки

шт.

2

13

Молотки слесарные 0,5 кг

шт.

2

14

Напильники (разные)

шт.

4

15

Кусачки

шт.

2

16

Ерши стальные

шт.

2

17

Топор плотничный

шт.

1

18

Специальные монтажные блоки для промежуточных опор

шт.

2

19

Монтажные подвесы MIP-7

шт.

40

20

Монтажные подвесы MIP-5

шт.

15

21

Монтажные клиновые зажимы МК-4

шт.

6

22

Монтажные клиновые зажимы МК-3

шт.

1

23

Пояса монтерские с поясами и карабинами

компл.

3

24

Стропы универсальные Æ 13,5 мм длиной 1 м

шт.

2

При раскатке с помощью тележки длина стропа 1,5 м

25

Коромысло К2-25

шт.

2

26

Промзвено ПТМ-12

шт.

2

27

Промзвено ПРВ-12

шт.

2

28

Переходное звено

шт.

2

29

Скобы СК-12

шт.

4

30

Скобы СК-25

шт.

2

31

Пресс гидравлический ручной МИ-1Б

шт.

1

С комплектом матриц

32

Ключи гаечные под арматуру

шт.

2

33

Козлы инвентарные для раскатки проводов с барабанов

шт.

8

Только при раскатке с неподвижных раскаточных устройств

34

Валы стальные Æ 60 мм, длиной 2 м

шт.

6

35

То же Æ 40 мм

шт.

2

36

Трос такелажный Æ 11,5 мм

п.м

160

37

Веревка х/бумажная Æ 20 - 22 мм

п.м

70

38

Полотна ножевочные

шт.

50

39

Проволока мягкая вязальная для бандажей

кг

0,5

40

Бензин для промывки проводов при опрессовке

кг

5,0

41

Ветошь (для протирки изоляторов)

кг

2,0

42

Вазелин нейтральный технический

кг

1,0

43

Красная материя для сигнальных флажков

м2

1

44

Аптечки полевые

компл.

2

3. Расходные материалы

№№ п.п.

Наименование

Норма на час работы машин (усреднено)

Количество на принятый объем работы

С тележек

С козел

1

Дизельное топливо, кг

11

88

44

2

Добавляется в зимнее время: Дизельное топливо, кг

1,1

8,8

4,4

Приложение 1

ИЗВЛЕЧЕНИЕ ИЗ ВРЕМЕННЫХ ИНСТРУКТИВНЫХ УКАЗАНИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ СТРОИТЕЛЬСТВЕ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ

ГЛАВА 7. Монтаж проводов и грозозащитных тросов.

Общие указания

§ 7.1 Находиться под гирляндами изоляторов, монтажными блоками, проводами, тросами и другими предметами во время их подъема запрещается.

§ 7.2 При монтаже и демонтаже воздушных линий большой протяженности провода отдельных смонтированных участков длиной L = 5 км, должны заземляться и закорачиваться.

§ 7.3 Заземляющие проводники должны сначала присоединяться к «земле», а затем к проводам и тросам.

§ 7.4 Смонтированные воздушные линии электропередачи и отдельные их участки, проходящие вблизи действующих линий, переходы, пересекающие эти линии напряжением выше 1000 в, впредь до их присоединения к источнику напряжения должны быть закорочены и заземлены.

Закоротки должны применяться инвентарные, испытанные и присоединяться к выполненным заземлениям опор.

§ 7.5 При приближении грозы и во время ее, работы по монтажу проводов и тросов, а также пребывание людей рядом с опорам § 7.7 и не допускается.

Раскатка проводов и тросов.

§ 7.6 Барабаны с проводами и тросами при их раскатке должны быть прочно установлены на специальных приспособлениях (раскаточных тележках или козлах), оборудованных надежными тормозными устройствами.

§ 7.7 Направление и метод раскатки, особенно по крутым скатам и косогорам, выбирается мастером или прорабом.

§ 7.8 Перед сходом с барабана последних 6 - 12 витков провода или троса для предупреждения нанесения травмы концом провода следует прикрепить раскатанный провод к ближайшей опоре, а оставшиеся на барабане витки раскатывать вручную.

§ 7.9 Освобождать зацепившийся при раскатке провод или трос со стороны тяжения запрещается.

§ 7.11 Раскатку и передачу провода и троса через глубокие овраги и ущелья следует осуществлять с помощью вспомогательного троса. Сначала через препятствие перебрасывается капроновый шпагат, выбираемый на другой стороне препятствия; вслед за шпагатом перетягивается прикрепленный к нему вспомогательный трос, а за ним провод или трос.

Шпагат перебрасывается вручную с небольшим грузом на конце или с помощью линеметателя.

§ 7.12 Раскатку проводов и тросов на крутых склонах и косогорах следует производить с верхних отметок к нижним.

§ 7.13 Перед раскаткой должна быть проверена местность и заблаговременно убраны камни и другие предметы, могущие свалиться вниз и вызвать камнепад.

§ 7.14 Лица, находящиеся на нижних отметках при раскатке проводов, должны заранее выбрать направление для быстрого отхода в безопасное место на случай падения камней.

Соединение проводов и тросов.

§ 7.15 Для обрезки проводов и тросов следует применять только соответствующий инструмент (ножовку, тросоруб). Обрубать провода и тросы зубилом запрещается.

§ 7.16 для промывки концов проводов и соединительных зажимов применять этилированный бензин запрещается.

§ 7.17 После опрессования проводов и тросов, чтобы предотвратить ранение рук, следует обязательно спилить напильником образовавшиеся на соединительном или натяжном зажиме заусенцы.

Термитная сварка проводов.

§ 7.18 Термитная сварка проводов должна производиться согласно «Инструкции по термитной сварке проводов воздушных линий электропередачи», утвержденной Союзглавэнерго.

§ 7.19 К работе по термитной сварке проводов могут быть допущены лица, обученные приемам сварки, вполне овладевшие ими и способные выполнять сварку самостоятельно.

§ 7.20 Термитную сварку следует производить в защитных очках с темными стеклами, так как световое излучение горящей термитной массы вредно действует на зрение. Во время сварки лицо работающего, во избежании ожога кожи, должно быть не менее 0,5 м от места сварки.

§ 7.21 Запрещается трогать и поправлять рукой горящий термитный патрон, а сгоревший и остывший шлак следует сбивать в направлении от себя и только после полного охлаждения.

§ 7.22 При выполнении работ по термитной сварке в жаркую сухую погоду на деревянных опорах или порталах следует обеспечить все меры против возгорания опоры, портала или сухой травы от случайного попадания неостывшего шлака термитной массы патрона.

§ 7.23 Несгоревшую термитную спичку следует бросать на заранее намеченную земляную площадку или в металлический ящик, около которого не должно быть легковоспламеняющихся предметов. Во время термитной сварки проводов запрещается находиться или проходить под местом сварки проводов.

§ 7.24 При перекладке и переноске ящиков с термитными патронами и спичками нужно избегать сильных сотрясений и бросков.

§ 7.25 Тушить термитные патроны водой запрещается. Допускается тушить загоревшиеся термитные патроны песком или пенным огнетушителем.

§ 7.26 Термитные спички следует хранить в отдельных коробах в заводской упаковке.

§ 7.27 Ящики с термитными патронами должны устанавливаться отдельно от ящиков с термитными спичками и храниться в штабелях на полу крышками вверх. Высота штабеля не должна превышать 2 м.

§ 7.28 Хранилище для термитных патронов и спичек должно быть сухим, несгораемым и соответствовать установленным требованиям к хранилищам пожароопасной продукции. Разрешается хранить термитные патроны и спички в закрытых металлических шкафах и ящиках при температуре не ниже +16 °С.

Сборка и подъем гирлянд изоляторов

§ 7.29 Сборку гирлянд из изоляторов следует производить в отдалении от опоры.

§ 7.30 При сборке гирлянд следует пользоваться только исправным инструментом: щипцами для установки замков, гаечными ключами.

§ 7.31 Подъем гирлянд с раскаточным роликами и заправленными в них проводами следует осуществлять механизированным способом и через отводные блоки.

§ 7.34 При работе на многоцепных гирляндах с одиночным креплением должны быть приняты меры против возможного поворота гирлянды.

§ 7.35 При работах на гирляндах следует пользоваться подъемными вышками (телескопическими, рычажными), специальными лестницами или предохранительными поясами с надежным креплением лестниц и поясов к траверсам опор.

Подвеска, визирование и закрепление проводов

§ 7.36 В городах и населенных местностях не допускается проход пешеходов, проезд подвод и автомашин в пролетах во время подвески проводов: для этого устанавливаются предупредительные сигналы и сторожевые посты.

§ 7.37 Запрещается подвешивать провода над железнодорожным полотном во время прохождения поездов.

§ 7.38 Натягивать провода и тросы следует только механизмами: тракторами, автомашинами и лебедками.

§ 7.39 На скатах и косогорах натяжку и визирование проводов следует производить под гору с плавным без рывков тяжением.

§ 7.40 Тяговые механизмы следует устанавливать на расстоянии не менее двойной высоты опор.

§ 7.41 Натягивать провода в анкерном участке следует вдоль оси линии. При возможности выполнения этого условия натягивать провод следует через отводной блок.

§ 7.42 При перекладке проводов и установке гасителей вибрации следует пользоваться телескопической или другой вышкой, механической лестницей или подвесной люлькой.

§ 7.44 Не разрешается находиться и работать на угловой опоре со стороны внутреннего угла, образованного проводами (тросами).

Работы на подъемных вышках (телескопических, рычажных)

§ 7.45 При работе с применением телескопических или других вышек необходимо выполнять заводские инструкции по эксплуатации этих вышек.

§ 7.46 При всех работах, производимых с подъемной вышки, в звене должно быть не менее двух человек: работающий в корзине и машинист.

§ 7.47 Поднимать в корзине вышки более двух человек запрещается.

§ 7.48 Движение подъемной вышки к опоре при нахождении между ними людей запрещается.

§ 7.49 Перед подъемом корзины подъемной вышки машинист обязан поставить машину на тормоз и установить выносные опоры (аутригеры).

§ 7.50 Установку подъемной вышки на место, а также выдвижение и опускание корзины машинист должен производить только по указанию (сигналу) руководителя монтажного звена или работающего в корзине.

§ 7.51 Во время перемещения корзины машинист обязан внимательно следить за указателем высоты подъема корзины.

§ 7.52 При работах в корзине рабочему следует прикрепляться к ней защитным поясом.

§ 7.53 Машинисту подъемной вышки запрещается ездить:

а. с выдвинутыми опорами (аутригерами);

б. с поднятой корзиной;

в. с людьми, находящимися в корзине.

§ 7.54 При температуре наружного воздуха ниже -10 °С глушить двигатель подъемной вышки запрещается.


Приложение 2

Форма № 14

МЭиЭ СССР

Главк_____________

Трест_____________

Механизированная

колонна № _________

ЖУРНАЛ
МОНТАЖА ПРОВОДОВ И ТРОСОВ В АНКЕРНЫХ УЧАСТКАХ
ВЛ _______ кВ _____________________________________

(наименование ВЛ)

Марка провода______________ Марка троса_______________

№№ п./п.

Тяжение нормальное или специальное

Монтаж между опорами №№

Номера чертежей монтажных кривых

Температура наружного воздуха

Стрела подвеса визируемых проводов

Дата монтажа и подпись бригадира, монтера

Установка распорок, выполненных по схеме, чертежу №

Величина регулировки проводов

Фамилия и подпись прораба

провода

троса

Провода

Троса

В расщепленной фазе

Между разными фазами

Визирование между опорами за №№

По монтажной кривой

Фактическая

Визирование между опорами за №№

По монтажной кривой

Фактическая

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

«___» ________________________19 г.                                                                               Главный инженер

механизированной колонны ________________

(подпись, фамилия)


Приложение 3

Форма № 15

МЭиЭ СССР

Главк_____________

Трест_____________

Механизированная колонна № _________

ИНВЕНТАРНАЯ ОПИСЬ АРМАТУРЫ АНКЕРНОГО УЧАСТКА

от анкерной опоры № ______________ до анкерной опоры № __________

ВЛ _____________ кВ

(наименование ВЛ)

№№ п./п.

Наименование арматуры

Тип

Номера чертежей арматуры

Кол-во арматуры, шт.

Итого кол-во арматуры, кг

Номер опоры

1

2

3

4

5

6

7

8

9

10

11

«___» ________________19___ г.                 Главный инженер

механизированной колонны _________

(подпись, фамилия)

Приложение 4

Форма № 16

МЭиЭ СССР

Главк______________

Трест______________

Механизированная

колонна № __________

АКТ ЗАМЕРОВ В НАТУРЕ ГАБАРИТОВ

от проводов ВЛ _________ кВ _________________________________________________

(наименование ВЛ)

от пересекаемого объекта_____________________________________________________

(наименование)

город____________________                                            «     »_____________19 г.

Мы, нижеподписавшиеся, произвели совместный осмотр и измерения

на пересечении ВЛ _________кВ ______________________________________________

(наименование ВЛ)

1. Пересечение выполнено согласно чертежа № __________________________________

2. На пересекающей ВЛ смонтированы ______ проводов марки _____________________

(число)

3. Ограничивающие объект пересечения опоры ВЛ № _____________________________

установлены на пикетах _____________________________________________________

4. Горизонтальное расстояние от оси пересекаемого объекта до осей переходных опор ВЛ составляет ___________________________________________________________м.

5. В момент пересечения габарита от проводов до пересекаемого объекта температура воздуха составляла ______________________________________________________°С.

6. Расстояние от ближайшего провода ВЛ до____________________________________

(наименование пересекаемого объекта:

__________________________________________________________________________

провода, головки железнодорожного рельса и т.п.)

составляло _______________________________________________________________м.

Представитель объекта пересечения___________________________________________

(наименование организации, должность,

__________________________________________________________________________

фамилия и инициалы, подпись, печать)

Представитель механизированной колонны № ___________________________________

(должность,

__________________________________________________________________________

фамилия и инициалы)

____________________

(подпись)

СОДЕРЖАНИЕ

I. Область применения. 2

Ii. Технико-экономические показатели на 1 км вл-220 кв.. 2

Iii. Организация и технология раскатки. 2

Iv. График раскатки сталеалюминиевых проводов сечением 300 - 400 мм2 и грозозащитного троса с-70 на 1 км вл-220 кв.. 9

V. Калькуляция трудовых затрат на раскатку сталеалюминиевых проводов сечением 300 - 400 мм2 и грозозащитного троса с-70 вл-220 кв.. 10

Vi. Материально-технические ресурсы.. 11

Приложение 1. Извлечение из временных инструктивных указаний по технике безопасности при строительстве воздушных линий электропередач. 13

Приложение 2. Журнал монтажа проводов и тросов в анкерных участках вл.. 17

Приложение 3. Инвентарная опись арматуры анкерного участка. 18

Приложение 4. Акт замеров в натуре габаритов. 18





© 2013 Ёшкин Кот :-)
