ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
К-III-30-4
ВЛ 35-500 КВ

УСТАНОВКА УНИФИЦИРОВАННЫХ МЕТАЛЛИЧЕСКИХ
АНКЕРНО-УГЛОВЫХ ОПОР ТИПА У220-2+9 ПАДАЮЩЕЙ СТРЕЛОЙ



ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта К-III-30-4 служит руководством дня установки на фундаменты унифицированных металлических анкерно-угловых опор типа У220-2 с 9-метровой подставкой на строительстве линий электропередачи 220 кВ.

Карта разработана по чертежам, приведенным на монтажной схеме опоры № 3080тм-т7-2 Северо-Западного отделения института "Энepгoсетьпроект".

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА УСТАНОВКУ ОДНОЙ ОПОРЫ

№№ п.п.

Наименование

В летний период

В зимний период

1.

Трудоемкость в чел.-днях

13,2

15,95

2.

Работа механизмов, маш.-смен

4,8

6,0

3.

Численность бригады, человек

11

11

4.

Расход дизельного топлива, кг

393

490

5.

Производительность бригады в смену, опор

0,83

0,71

6.

Продолжительность установки опор, смен

1,2

1,41

Общие указания по организации технологии установки опоры и методов труда рабочих, относящиеся ко всем картам, приведены на листах 4 - 12 настоящего сборника.

Установка опоры производится согласно схеме, приведенной на рис. 22.

Схема подъема падающей стрелы приведена на рис. 23.

Детали закрепления тросов к оголовку стрелы указаны на рис. 24.

Закрепление тросов к опоре см. на рис. 25.

Схемы тросов даны на pиc. 27.

Установленная на фундаменты опора должна удовлетворять допускам, приведенным на рис. 26.

Механизмы, приспособления, инструменты и материалы, потребные для установки опор, приведены на листах 58, 59.

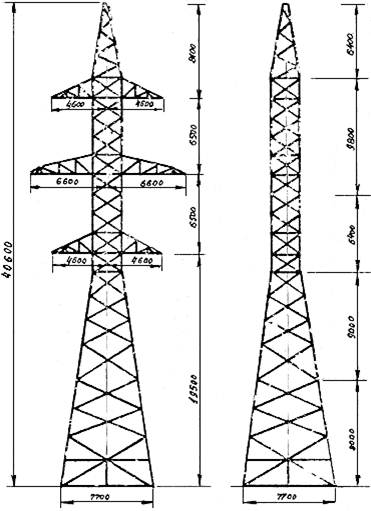

Рис. 21. Анкерно-угловая опора У220-2 с подставкой

Вес металла, кг

18435

Кол-во деталей, шт.

588

Метизы: кол-во болтов, шт.

1809

вес метизов, кг

1207

Вес наплавленного металла, кг

16

Общий вес опоры без цинкового покрытия, кг

19658

Вес цинкового покрытия, кг

459

Общий вес опоры с цинковым покрытием, кг

20123

Схема запасовки тягового полиспаста

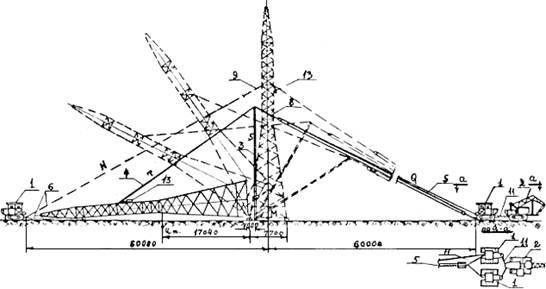

Рис. 22. Схема подъема анкерно-угловой опоры У220-2 с подставкой

1 - трактор Т-100М с лебедкой Л-8; 2 - кран ТК-53; 3 - стрела А-образная H = 22 м;
4 - трос от стрелы к опоре (вожжи); 5 - тяговый полиспаст; 6 - тормозной трос;
8 - трос от стрелы к тяговому полиспасту; 9 - трос от стрелы к тормозному тросу;
11 - трос от тягового полиспаста к трактору; 12 - блок 3-рольный
Q = 20 т;
13 - блок однорольный
Q = 10 т

Таблица усилий

Условные обозначения

Наименование

Усилие, тс

в начале подъема

при подъеме на < 30°

при выходе стрелы из работы

P

Вес опоры

20,123

T

Усилие от опоры к стреле

20,5

14,5

9,25

Q

Усилие от стрелы к тяговому трактору

18,0

12,0

9,25

S

Сжимающее усилие в стреле

17,5

5,0

-

M

Горизонтальная составляющая на шарниры

16,5

14,5

9,0

N

Усилие в тормозном тросе

4,76

Диаграмма усилий при подъеме стрелы (в начальный момент)

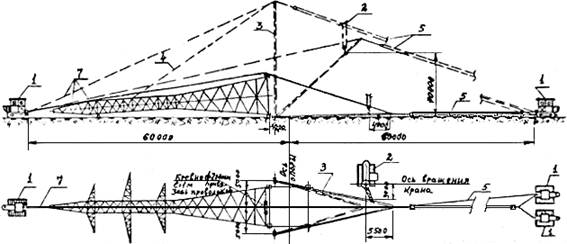

Рис. 23. Схема подъема падающей стрелы для опоры У220-2 с подставкой

1 - трактор Т-100М с лебедкой; 2 - кран ТК-53; 3 - стрела А-образная H = 22 м;
4 - трос от стрелы к опоре (вожжи); 5 - тяговый полиспаст; 7 - трос для подъема и опускания стрелы

Схема запасовки тягового полиспаста

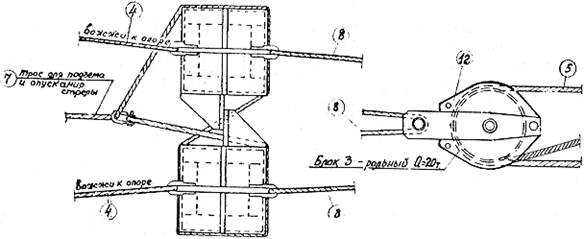

Рис. 24. Деталь закрепления к стреле тягового полиспаста,
вожжей и троса для подъема и опускания стрелы

Вид сверху
(траверсы условно не показаны)

По 1-1

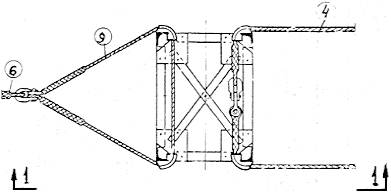

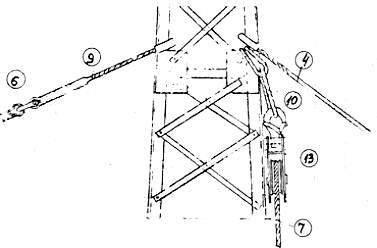

Рис. 25. Деталь закрепления тормозного троса от стрелы к опоре (вожжей)
и блока Д-19 опускания стрелы

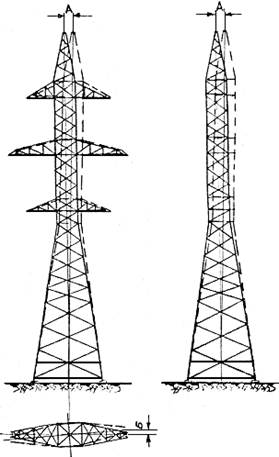

Pиc. 26. Допускаемые отклонения при установке опор У220-2 с подставкой

А - отклонение опоры от вертикальной оси вдоль и поперек линии, не более 1:200 высоты опоры;
Б - смещение конца траверсы от линии, перпендикулярной к оси трассы, не более 100 мм

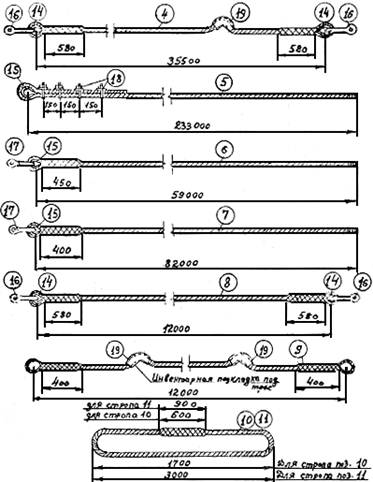

Рис. 27. Детали стропов

4 - трос Ø 29 мм от опоры к стреле (вожжи); 5 - трос Ø 22,5 мм для тягового полиспаста;
6 - трос Ø 22,5 мм тормозной; 7 - трос Ø 20 мм для подъема и опускания стрелы;
8 - трос Ø 29 мм от стрелы к тяговому полиспасту; 9 - трос Ø 18 мм от опоры к тормозному тросу;
10 - строп универсальный Ø 15 мм; 11 - строп универсальный Ø 22,5 мм; 14 - коуш 95; 15 - коуш 65;
16 - скоба СК-45; 17 - скоба СК-25; 18 - зажимы 23; 19 - подкладка под трос

МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ (ДЛЯ ОДНОЙ БРИГАДЫ РАБОЧИХ)

I. Механизмы

№№ п.п.

Наименование

Тип

Марка

Кол-во

Техническая характеристика

1.

Трактор с лебедкой

Гусеничн.

Т-100М

3

Мощность двигателя 100 л.с. Лебедка Q = 8 т на приводе от коробки отбора мощности трактора.

2.

Кран тракторный

Гусеничн.

ТК-53

1

Стреловой, со вставкой, поворотный, на тракторе Т-100М. Высота подъема 12 м, Q = 3,8 т.

II. Приспособления и инструменты

№№ п.п.

Наименование

Кол-во

Примечание

3.

Стрела подъемная (падающая) А-образная металлическая высотой 22 м, комплект

1

См. альбом монтажных приспособлений ОМ-199889 и ОМ-199890

4.

Трос стальной Ø 29 мм от стрелы к опоре (вожжи) l = 35,5 п.м, шт.

2

ГОСТ 3071-66

29-Г-1-Н-160

5.

Трос стальной Ø 22,5 мм для тягового полиспаста l = 233 п.м, шт.

1

ГОСТ 3071-66

22,5-Г-1-H-160

6.

Трос стальной Ø 22,5 мм для тормоза опоры l = 59 п.м, шт.

1

-"-

7.

Трос стальной Ø 20мм для подъема и опускания стрелы l = 82 п.м, шт.

1

-"-

20-Г-1-Н-160

8.

Трос стальной Ø 29 мм от стрелы к тяговому полиспасту l = 12 п.м, шт.

1

-"-

18-Г-1-Н-160

9.

Трос стальной Ø 18 мм от опоры к тормозному тросу l = 12 п.м, шт.

1

-"-

18-Г-1-Н-160

10.

Универсальный строп из троса Ø 15 мм l = 4 п.м, шт.

1

-"-

15-Г-1-Н-160

11.

Универсальный строп из троса Ø 22,5 мм от тягового полиспаста к трактору l = 14 п.м, шт.

2

-"-

22,5-Г-1-Н-160

12.

Блок 3-рольный Q = 20 т, шт.

2

По нормали

13.

Блок однорольный Q = 10 т, шт.

1

-"-

14.

Коуш 95, шт.

6

ГОСТ 2224-43

15.

Коуш 65, шт.

3

ГОСТ 2224-43

16.

Скоба СК-45, шт.

6

По каталогу треста "Электросетьизоляция" СК-45-1А

17.

Скоба СК-25, шт.

2

СК-25-1А

18.

Зажимы 23, шт.

4

ГОСТ 13186-67

19.

Инвентарная подкладка под трос, шт.

4

См. рис.

20.

Ключи сборочные под болты М56, шт.

2

21.

Ключи сборочные под болты М42, шт.

2

22.

Домкраты реечные 10 т, шт.

2

23.

Ломы диаметром 28 мм, шт.

2

24.

Лопаты штыковые, шт.

2

25.

Пилы поперечные, шт.

1

26.

Топоры, шт.

1

27.

Пояса монтерские с карабинами и цепями, комплект

1

28.

Зубило слесарное, ручное, шт.

1

29.

Термос для воды, шт.

1

30.

Аптечка, комплект

1

31.

Рулетка стальная 20 м, шт.

1

32.

Теодолит с треногой, комплект

1

33.

Отвес, шт.

1

34.

Веревка х/б диаметром 20 мм, п. м

50

Материалы для временного крепления железобетонных подножников.

1.

Лес круглый Ø = 22 см,

l = 7,2 п.м.

шт.

2

Общий объем 1,65 м3

2.

Брусья 20 см×20 см,

l = 3 п.м.

шт.

6

3.

То же,

l = 0,3 п.м.

шт.

2

4.

Подкладка из бревен Ø 20 см, м3

шт.

0,2

КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ

№№ п.п.

Шифр норм

Состав работ

Состав бригады

Ед. изм.

Объем работ

Трудозатраты

Профессия и разряд

Кол-во

Норма времени на установку одной опоры вч/ч

На весь объем, ч/днях

В зимних условиях К = 1,183 в ч/днях

1

2

3

4

5

6

7

8

9

10

1.

Применит. к § 23-3-13, разд. А, п. 62

Установка стальных опор типа У220-2 с 9-метровой подставкой весом ≈ 20 т, при помощи падающей стрелы

Электролинейщ. VI разр.

1

V разр.

1

IV разр.

1

III разр.

2

II разр.

2

Машинист крана VI раз.

1

Машинист V разр.

3

Электролинейщиков

Опора

1

69

8,4

9,95

Машинистов 69/7·4 = 39,4

Опора

1

39,4

4,8

5,68

2.

ЦНИБ МСЭС 1966 г. НиР, Выпуск 1, § 16

Очистка площади от снега в зимнее время

1000 м2

4,5

0,575

0,32

Итого

13,2

15,95

Затрата времени, бригадо-дней:

а) летом 13,2:11 = 1,2

б) зимой 15,95:11 = 1,41

Примечания:

1. Поправочный коэффициент на трудозатраты в зимнее время принят средний для 3-й температурной зоны.

2. Продолжительность рабочего дня принята 8,2 часа.

СОДЕРЖАНИЕ
