ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ (ВНИИМС)

УТВЕРЖДАЮ

Директор ВНИИМС

А.И. Асташенков

1995 г.

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

Теплосчетчики для закрытых
и открытых систем теплоснабжения
типа
UTC

МЕТОДИКА ПОВЕРКИ

МИ 2351-95

Внесены Изменения № 1, 2, 3, 4, 5, 6, утвержденные Директором ВНИИМС А.И. Асташенковым 5 июня 1996 г., и Изменение № 7, утвержденное Директором ВНИИМС А.И. Асташенковым 14 мая 1997 г.

1. ВВЕДЕНИЕ

Настоящая инструкция распространяется на теплосчетчики UTC-1 (в дальнейшем - теплосчетчики) и разработана на основании МИ 2164-91 ГСИ. «Теплосчетчики. Требования к испытаниям, метрологической аттестации, поверке. Общие положения».

Теплосчетчики состоят из:

двух первичных преобразователей ПП7

вторичного прибора (вычислителя) ИПВ-5 (или ИПВ-5р) в зависимости от заказа

двух термодатчиков не ниже класса точности В;

источника питания 4В2.887.048

принтера модели 1 ДР3110 с кабелем АК 125-2;

соединительного кабеля между ПП7 и вычислителем.

Инструкция определяет методику первичной и периодических поверок, а также поверку после ремонта.

Межповерочный интервал - один раз в 2 года.

(Измененная редакция, Изм. № 1, 7)

2. ОПЕРАЦИИ ПОВЕРКИ

2.1. При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операций

Номера пунктов док-та по поверке

Проведение операций при:

первичной поверке и после ремонта

периодической поверке

1. Внешний осмотр

6.1

Да

Да

2. Опробование

6.2

Да

Да

3. Измерение электрического сопротивления изоляции цепей

6.3

Да

Да

4. Проверка герметичности соединений первичных преобразователей

6.4

Да

Нет

5. Определение геометрических параметров преобразователей ПП7

6.5

Да

Нет

6. Определение метрологических характеристик термопреобразователей

6.6

Да

Да

7. Определение метрологических характеристик теплосчетчика

а. Проливным методом.

6.7.1

Да

Нет

б. Беспроливным методом.

6.7.7

Да

Да

(Измененная редакция, Изм. № 1)

3. СРЕДСТВА ПОВЕРКИ

3.1. При проведении поверки теплосчетчиков должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Наименование образцового средства измерений или вспомогательного средства, номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные характеристики

Осциллограф С1-65А ТУ 2.044.042.06

Вольтметр цифровой В7-28 ТУ Тг 2.710.003

Термометр лабораторный ТЛ ГОСТ 215

Секундомер электронный с таймерным выходом СТЦ-1

Поверочная установка расходомерная по ГОСТ 8.145

Частотомер 43-49 ТУ Е 272.165

Нутромер ГОСТ 9244

Блок питания Б5-44; розетка 2РМ22КП10ГШ1В1 ГСО.346.126ТУ

Мегаомметр М4100/1, М4100/3

Омметр М371 ТУ 25-04-1041-75

Гидравлический стенд с испытательным давлением 2,5 МПа

3.2. Допускается применение других средств измерений с аналогичными метрологическими характеристиками.

3.3. При первичной поверке допускается применять установки прямого сличения с использованием образцовых средств измерения объема, обеспечивающих метрологический запас не менее 1:3.

3.4. Средства измерений, используемые при поверке термосопротивлений указаны в ГОСТ Р 50353.

3.5. Все средства измерений должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации) или поверочные клейма.

(Измененная редакция, Изм. № 1).

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1. При проведении поверки должны быть соблюдены требования безопасности по ГОСТ 22261 и требования техники безопасности, оговоренные в эксплуатационной документации.

4.2. Общие правила выполнения работ при поверке - в соответствии с технической документацией по требованиям безопасности, действующей на данном предприятии.

5. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия.

5.1. Первичная поверка

5.1.1. Первичная поверка производится при нормальных условиях по ГОСТ 12997 с соблюдением следующих условий:

атмосферное давление, кПа - от 86 до 106,7;

относительная влажность, % - от 30 до 80;

температура измеряемой среды, °С - 45 ± 5;

отклонение напряжения питания от номинального значения, %, - ±2;

отклонение частоты переменного тока от номинального значения, % - ±1;

сопротивление нагрузки аналогового выхода, кОм - 2 ±0,1;

Газовые и воздушные пузыри в измеряемой среде не допустимы.

(Измененная редакция, Изм. № 7)

5.1.2. Первичная поверка проводится на поверочной установке рекомендуемой в Приложении 1 на воде по ГОСТ 2874.

Допускается использование воды из системы водотеплоснабжения по СНиП 2.04.07-86 и конденсата.

5.2. Периодическая поверка.

5.2.1. Периодическая поверка осуществляется на месте эксплуатации без демонтажа теплосчетчиков при полностью заполненной водой проточной полости преобразователя ПП7. Наличие воздушных пузырей в воде не допускается.

6. ПРОВЕДЕНИЕ ПОВЕРКИ

6.1. Внешний осмотр.

При внешнем осмотре должно быть установлено наличие эксплуатационной документации и свидетельств о предыдущей поверке (требуется при периодической поверке), соответствие теплосчетчика комплектности и маркировки, указанных в ТО теплосчетчика.

Операцию внешнего осмотра производят путем наружного осмотра и сличения с ТО на теплосчетчик. Составные части теплосчетчика не должны содержать обрывов соединительного кабеля, вмятин; качество защитных покрытий должно удовлетворять требованиям ТО; отсутствие коррозии, нарушения целостности пломб и клейм; должно быть обеспечено надежнее заземление и т.д.

6.2. Опробование

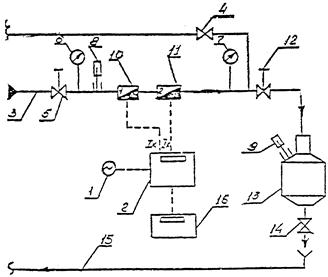

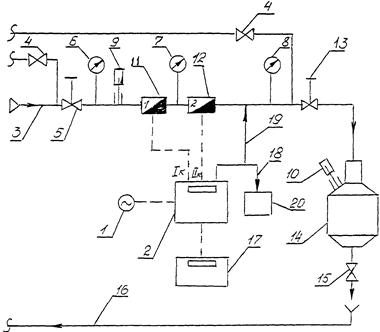

6.2.1. После монтажа теплосчетчика по схеме согласно приложению 1 или произвести в течение 10 минут пропуск воды через первичные преобразователи на расходе 80 % gmax с целью удаления воздуха.

Проверить наличие выходных сигналов - информация объема и расхода теплоносителя, количества теплоты, теплового потока, температуры, строго соблюдая порядок нажатия клавиш вычислителя, согласно ТО, приложение 13.

6.2.2. В процессе опробования необходимо проверить смещение нуля. Для чего при полностью заполненном трубопроводе и преобразователе ПП7 при расходе воды, равном нулю (0), перевести вычислитель ИПВ-5 в режим «Контроль», действуя согласно ТО исключить подпрограмму «Гистерезис» и вернуть вычислитель в режим «Эксплуатация».

Перевести вычислитель согласно ТО в режим индикации осредненных (для ИПВ-5р) или скорректированных (для ИПВ-5И) значений разности кодов DК. Нажатием клавиш, соответствующих номеру канала, и клавиши «м3/h « и «R» для ИПВ-5р или «м3/h» и «D» для ИПВ-5И произвести считывание не менее 10 значений с промежутками между считываниями не менее 10 с.

(Измененная редакция, Изм. № 7)

Описанную процедуру производят для каждого канала теплосчетчиков.

Результаты опробования считают удовлетворительными, если среднее значение разности кодов DК во всех каналах измерения находится в пределах от минус 3 до плюс 3 единиц кода.

6.2.3. В процессе опробования проверяется хранение паспортных данных - коэффициентов настройки и слова состояния.

Проверку хранения коэффициентов настройки произвести в режиме «Контроль». Соблюдая последовательность нажатия клавиш в соответствии с ТО, производить поочередной вызов на индикацию коэффициентов настройки и сличить их с паспортизированными значениями.

Результаты опробования считаются положительными, если индицируемые и паспортизированные значения коэффициентов настройки соответственно совпадают.

Для исполнений теплосчетчиков с регистраторами (с вычислителями ИПВ-5р) проверяется хранение слова состояния.

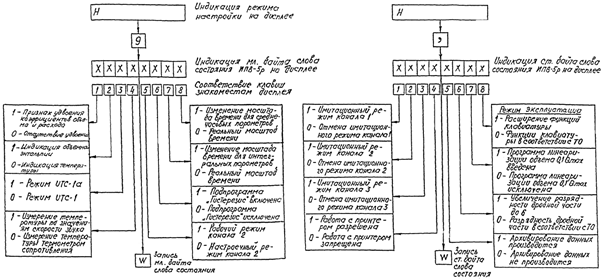

Последовательность нажатия клавиш для вызова на индикацию младшего и старшего байтов слова состояния приведена в Приложении 2.

Результаты контроля считаются положительными, если индицируемые и паспортизированные значения младшего и старшего байтов слова состояния при опробовании соответственно совпадают.

6.2.4. При опробовании принтера необходимо подключить его к разъему «Выход» вычислителя ИПВ-5Р и проверяют возможность архивирования среднечасовых значений расхода, температуры в подающем и обратном трубопроводах, а также их документирование.

(Измененная редакция, Изм. № 2, 7)

Для включения принтера в работу ИПВ-5р перевести в режим «Контроль», а также установить необходимые признаки в слове состояния: измененный масштаб для среднечасовых параметров, измененный масштаб времени для интегральных параметров, имитационный режим для каждого канала, архивирование данных согласно приложению 2.

Обнулив ИПВ-5, перевести его в режим «Эксплуатация». В указанном режиме вычисление среднечасовых параметров производится за время не менее, чем 100 с. Управление работой вычислителя производится согласно разделу 12 ТО.

Результаты опробования принтера считают положительными, если полученный документ имеет контрастную печать, не содержит искажений символов, формирует все надписи согласно ТО, а значения среднечасовых параметров на документе не отличаются от наблюдаемых на ±2 %.

6.2.5. Опробование завершают проверкой наличия выходного сигнала 0 - 10 В по ГОСТ 26.011 в теплосчетчиках с аналоговыми выходными сигналами.

6.2.6. После проведения опробования ИПВ-5р переводят в режим «Контроль» для восстановления паспортных данных состояния с последующим возвратом в режим «Эксплуатация».

6.3. Проверка электрического сопротивления изоляции цепей.

Проверку электрического сопротивления изоляции цепей в нормальных условиях по п. 5.1 проводят с помощью мегаомметра типа М4100/1, который поочередно подключают к контролируемым цепям и прикладывают измерительное напряжение постоянного тока, согласно Приложению 10.

Отсчет показаний, определяющих сопротивление изоляции, производят по истечении 1 мин после первой подачи напряжения, минимально-допустимое электрическое сопротивление изоляции цепей, измеренное в нормальных климатических условиях, должно быть не менее 20 МОм.

6.4. Проверка герметичности соединений первичного преобразователя.

Проверку герметичности первичного преобразователя проводят с помощью гидравлического водяного пресса. Давление в заполненной водой проточной полости первичного преобразователя медленно повышают от 0 до 1,5Рmax, выдерживают в течение 15 минут. Давление контролируют по показаниям манометра. Испытание проводят при температуре воды (25 + 10) °С.

Первичный преобразователь считают выдержавшим испытание, если не обнаружено просачивания, течи и отсутствует падение давления по манометру в течение времени испытания. Допускается проверку первичного преобразователя проводить в процессе приемосдаточных испытаний.

6.5. Определение геометрических параметров преобразователя ПП7.

6.5.1. Определение диаметра (Д) проточной полости преобразователя ПП7 производится измерением диаметра в трех плоскостях, перпендикулярных оси преобразователя с помощью нутромера в двух взаимно перпендикулярных направлениях в местах свободных от преобразователей и отражателей.

Диаметр Д определяется как среднее арифметическое всех измерений.

6.5.2. Определение первого геометрического коэффициента СГ1.

Для определения геометрического коэффициента СГ1 заглушить первичный преобразователь ПП7, заполнить измеряемой средой согласно требований ТО, обеспечить удаление воздушных пузырей, измерить температуру среды. Подключить ПП7 к входу первого канала вычислителя ИПВ-5, размыканием электромеханической пломбы перевести ИПВ-5 в режим «Контроль», при этом второй и третий каналы отключить согласно ТО. Нажатием клавиши «W» перевести ИПВ-5 в режим «Эксплуатация». С помощью частотомера типа ЧЗ-54, подключенного к контактам 8 и 10 разъема «Т» (в исполнении вычислителя ИПВ-5р) или к разъемам XS1 и ХS2 платы БВПС (в остальных исполнениях вычислителя ИПВ-5), определяют значение t (разность времени распространения ультразвука). Аналогично определяется коэффициент СГ1 для второго канала).

При измерениях контакт 8 и разъем XS1 считать общими, а контакт 10 и разъем ХS2 - сигнальными.

При измерениях на разъемах XS1 и XS2 тумблеры перепадов на измерителе интервалов времени частотомера устанавливаются в нижнее положение.

(Измененная редакция, Изм. № 7)

Значение коэффициента СГ1 определяется по формуле:

                                                      (1)

где t1 - длительность импульса между опорным и информационным приемными сигналами в неподвижной среде, с

w0 - скорость звука в измеряемой среде. Определяется по таблице Приложения 3, м/с.

Абсолютная погрешность измерения t1 не должна превышать 10-8 с.

6.5.3. Определение второго геометрического коэффициента СГ2 (при первичной поверке).

Геометрический коэффициент СГ2 определяется по формуле:

                                                     (2)

где L2×cosj - проекция информационной траектории на ось преобразователя ПП7, м.

Коэффициент СГ2 определяется измерением расстояния между осями пьезопреобразователя с помощью мерительного инструмента с погрешностью не более ±0,05 мм.

Измерения геометрических размеров преобразователей ПП7 проводятся при настройке ОТК завода-изготовителя и заносятся в паспорт теплосчетчика.

(Измененная редакция, Изм. № 3)

6.6. Определение метрологических характеристик термопреобразователей

Входящие в состав теплосчетчика термопреобразователи должны быть поверены по ГОСТ 8.461 ГСИ «Термопреобразователи сопротивления. Методы и средства поверки» и должны соответствовать требованиям ГОСТ Р 50 353-92. Термопреобразователи сопротивления. Общие технические условия.

(Измененная редакция, Изм. № 7)

6.7. Определение метрологических характеристик теплосчетчика.

Проливной метод.

6.7.1. Перед началом каждого измерения необходимо произвести сброс показаний объема, количества теплоты, времени по всем поверяемым каналам последовательным нажатием клавиш «Z», «7», «7» и подготовку к измерению нажатием клавиши «W». Промежуток времени между подготовкой к измерению и началом измерения не менее 20 с. При проведении поверки вычислитель ИПВ-5р (ИПВ-5) должен находиться в режиме «Контроль» согласно ТО. Перевод вычислителя в другие режимы работ производить согласно соответствующих разделов ТО.

6.7.2. Определение основной приведенной погрешности теплосчетчика по функции измерения расхода.

6.7.2.1. Определение погрешности измерения расхода (G) теплосчетчиком производят на расходах 4 %, 50 % и 100 % от верхнего предела Gmax поверяемого типоразмера для каждого канала измерения.

Расходы устанавливают в пределах +2,5 % для 4 % Gmax; ±2,5 % для 50 % Gmax и -2,5 % для 100 % Gmax.

(Измененная редакция, Изм. № 4, 7)

Допускается при первичной поверке погрешность теплосчетчика по функции измерения расхода определять на двух расходах 4 % и 50 % Gmax.

Приведенную погрешность следует определять по результатам трех измерений на каждом канале одного и того же расхода, пропущенного через теплосчетчик и образцовое средство по Приложению 1 по формуле:

                                                 (3)

где Gi - среднее значение измеряемого расхода по результатам трех наблюдений, м3/ч;

Gmax - верхний предел измерения поверяемого теплосчетчика, м3/ч;

Goi - значение расхода по образцовому средству, м3/ч.

При наличии аналогового выхода погрешность определяется по формуле:

                           (4)

где Ui - среднее значение выходного сигнала теплосчетчика по результатам не менее 5 наблюдений, В;

Umax = 10 В - верхний предел напряжения аналогового выхода, соответствующий максимальному расходу;

Тmax - температура теплоносителя, соответствующая верхнему пределу измерения теплосчетчиков;

Toi - температура, измеренная образцовым средством на поверочной установке.

Теплосчетчики считают выдержавшими испытание, если значения основных и приведенных погрешностей не превышают:

группа А

группа Б

по формуле 3

±0,5 %

±1,0

по формуле 4 (4.1)

±1,0 %

±1,5 %

Для исполнений теплосчетчиков с измерением температуры термодатчиками первичную поверку производить при температуре измеряемой среды от 15 до 30 °С с установкой термодатчика 1-го канала в термостате при температуре, обеспечивающей разность температур между 1-м и 2-м каналами 10 °С, 20 °С и 70 °С (Приложение 1a).

6.7.3. Определение основной относительной погрешности теплосчетчика по функции измерения объема.

Определение основной относительной погрешности измерения объема теплосчетчиком следует определять по каждому каналу в отдельности на расходах по п. 6.7.2.1 по результатам измерения одного и того же объема воды, пропущенного через теплосчетчик и образцовое средство (Приложение 1, 1a) по формуле:

                                                    (5)

Vi - объем воды, измеренный теплосчетчиком, м3

Voi - объем воды, измеренный образцовым средством, м3

Продолжительность пролива измеряемой среды не менее 150 с.

Теплосчетчик считается выдержавшим испытание, если значение погрешности, рассчитанное по формуле (5) не превышает:

для группы А - ±1,0 %,

для группы Б - ±1,5 %.

6.7.4. Определение абсолютной погрешности по функции измерения температуры при первичной поверке следует проводить на поверочной установке по приложению 1 (1a) при выполнении пунктов 6.7.2, 6.7.3 при температуре измеряемой среды.

Погрешность определяется по формуле

DТ1,2 = Т1,2 - То1,2, °С                                                           (6)

где Т1,2 - температура среды, измеренная теплосчетчиком, °С

То1,2 - температура среды, измеренная образцовым средством на поверочной установке, °С.

Теплосчетчик считают выдержавшим испытание, если значение абсолютной погрешности по формуле (6) не превышает

DТ1,2 = ±(0,6 + 0,004То1,2), °С

6.7.5. Определение основной относительной погрешности теплосчетчика по функции измерения количества теплоты (при первичной поверке).

Основную относительную погрешность определяют по поверочной установке по Приложению 1, 1а одновременно при выполнении п. 6.7.2 на расходах п. 6.7.2.1 в следующей последовательности:

определяют значение теплосодержания на поверочной установке на каждом расходе по формуле:

Hoi = Moi × hoi, ГДж                                                      (7)

где Moi - масса, рассчитанная по результатам пролитого объема через установку, г;

hoi - значение энтальпии воды поверочной установки при давлении и температуре, ГДж/т;

                                                           (8)

где Voi - объем, измеренный поверочной установкой при выполнении п. 6.7.3, м3

Vtoi × poi - удельный объем воды поверочной установки при измеренных значениях давления Р и температуры Т, берется из системы государственных справочных данных (ГССД), м3

Определяет основную относительную погрешность теплосчетчика по функции измерения теплосодержания по каждому каналу в отдельности по формуле:

                                                (9)

где Hi1, Hi2 - теплосодержание, измеренное теплосчетчиком на каждом канале, Гдж.

Hoi - теплосодержание, рассчитанное по формуле (7), Гдж.

Определяют погрешность вычисления теплосчетчиком разности теплосодержаний между каналами по формуле:

                                                 (10)

где DНi - разность теплосодержаний Н1 и Н2 между каналами, ГДж.

Основную относительную погрешность теплосчетчика по функции измерения количества теплоты определяют по формуле:

dQi = dHi + dвi, %                                                          (11)

где dHi - погрешность, рассчитанная по формуле (9), %

dвi - погрешность вычисления, рассчитанная по формуле (10), %

Основную относительную погрешность теплосчетчика исполнения «а» по функции измерения количества теплоты определяют по формуле:

                                                 (11.1)

где: Hi - суммарное количество теплоты, измеренное теплосчетчиком;

Нр - расчетное количество теплоты определяется по формуле:

                               (11.2)

где V1 - объем, измеренный поверочной установкой, пропущенный через первичный преобразователь первого канала, м3,

vТо1к - удельный объем воды при температуре установки термопреобразователя 1-го канала в термостате из Государственной системы стандартных данных, м3/т,

h1, h2 - значение энтальпии воды при давлении Р установки и температуры установки термопреобразователей 1-го и 2-го каналов, ГДж/т.

Теплосчетчик считается выдержавшим испытание, если погрешность, рассчитанная по формулам (11) и (11.1) не превышает значений ±2,5 % при разности температур свыше 20 °С и ±4 % при разности температур от 10 до 20 °С.

(Измененная редакция, Изм. № 7)

6.7.6. Определение основной приведенной погрешности теплосчетчика по функции измерения теплового потока.

Приведенную погрешность определяют при проведении испытаний по п. 6.7.5 по формуле:

                                               (12)

где Qi - среднее значение теплового потока поверяемого канала по результатам трех измерений, МВт;

Qmax - значение наибольшего теплового потока для поверяемого типоразмера, МВт.

(Измененная редакция, Изм. № 5)

                                              (13)

где hmax - наибольшее значение энтальпии, соответствующей температуре 160 °С и давлению 1,5 МПа, выбирается из ГССД, ГДж/т;

Gmax - верхний предел измерения расхода, поверяемого теплосчетчиком, м3/ч;

vmax - значение удельного объема при температуре 160° С и давлении 1,5 МПа, м3/т;

Qoi - значение теплового потока, рассчитанного для параметров поверочной установки по формуле (13) при выполнении пункта 6.7.5, МВт.

Теплосчетчик считают выдержавшим испытание, если основная приведенная погрешность теплосчетчика по функции измерения теплового потока, определенная по формуле (12) не превышает ±2,5 %.

6.7.6.1. Определение основной относительной погрешности теплосчетчика по функции измерения времени.

Относительную погрешность измерения времени определяют по формуле:

                                                       (14)

где ti - время, измеренное теплосчетчиком, с

tо - время, измеренное образцовым средством, с.

Продолжительность испытаний не менее 17 мин.

Теплосчетчик считают выдержавшим испытание, если основная относительная погрешность теплосчетчика по функции измерения времени, определенная по формуле (14), не превышает ±0,1 %.

6.7.6.1 (Введен дополнительно, Изм. № 7)

6.7.7. Беспроливный метод.

Беспроливный метод применяется при периодической поверке.

При беспроливном методе определение метрологических характеристик теплосчетчика производят имитационным способом без демонтажа первичного преобразователя ПП7 с обязательной поверкой термопреобразователей.

Имитационный метод обеспечивается для теплосчетчиков UTC-1 с применением аналогового процессора, а для теплосчетчика UTC-1-a с измерением температуры термодатчиками с помощью программно-управляемого генератора эталонных интервалов времени, размещенных в вычислителе ИПВ-5 и ИПВ-5р соответственно.

Порядок работы аналогового процессора и имитатора расходов UTC-test изложены в Техническом описании (ТО) на теплосчетчик.

6.7.7.1. С помощью имитаторов имитируются расходы теплоносителя. При заполненной рабочей полости преобразователей ПП7 (первый, второй, третий каналы) перевести вычислитель ИПВ-5р в режим «Контроль» согласно ТО и, пользуясь Приложением 2 (биты слова состояния) нажатием клавиши «W» установить признаки:

имитационный режим канала 1;

имитационный режим канала 2;

имитационный режим канала 3;

расширение функций клавиатуры.

При этом первый канал измерения настраивается на первый имитационный режим, а второй канал - на второй имитационный режим. Перевести ИПВ-5 в выбранный режим работы двухкратным нажатием клавиши « W» и вернуть вычислитель ИПВ-5р в режим «Эксплуатация».

6.7.7.2. Поверка заключается в сличении временных, кодовых эталонных сигналов и рабочих кодов с паспортизованными (рассчитанными при первичной поверке) согласно ТО.

Поверка имитатора расхода первого канала обеспечивается нажатием клавиши «I» по истечению 30 с после временного пломбирования. Установить первый имитационный режим, поочередно нажимая на клавиши «D» и «Z», вызвать индикацию значений кодов Киэ1 и Киэ2, соответственно.

(Измененная редакция, Изм. № 7)

Поверка имитатора первого канала считается положительной, если между настроенным коэффициентом разность (С38 = Кэ1) и имитационным эталонным кодом Киэ1 - (Кэ1 - Киэ1) и разность между настроечным коэффициентом (С39 = Кэ2) и имитационным эталонным кодом Киэ2 - (Кэ2 - Киэ2) не превышают ±2 ед. кода.

(Измененная редакция, Изм. № 6)

6.7.7.3. Для поверки имитатора расхода во втором канале необходимо нажать на клавишу «2» поочередным нажатием клавиши «Д» и «Z» вызвать индикацию значений имитационных рабочих кодов Кир1, Кир2, а также их сумма SКир и разность DКир являются контрольными во втором имитационном режиме.

Нажатием клавиши «S» вызвать индикацию суммы SКир, нажатием клавиши «R» вызвать индикацию разности DКир зафиксировать их и занести в протокол.

Средние значения кодов Кир1, Кир2 и их суммы SКир рассчитываются по формулам, приведенным в ТО, а затем паспортизируются.

(Измененная редакция, Изм. № 6)

При периодической поверке сличают значения полученных кодов Кир1, Кир2, SКир, DКир с паспортизованными.

Результаты поверки считаются положительными, если разность между сличаемыми кодами не превышает ±3 ед. кода, а разность между суммами кодов К не превышает ±5 ед. кода.

6.7.7.4. По значениям температуры в каналах определяют соответствующие скорости звука согласно приложению 3.

(Измененная редакция, Изм. № 6)

6.7.7.5. Определение первого геометрического коэффициента СГ1.

Для определения геометрического коэффициента СГ1 выполнить операции по пункт 6.5.2. настоящей Инструкции и по формуле 1 определить значение СГ1.

Теплосчетчик считается выдержавшим испытания, если значение первого геометрического коэффициента СГ1, определенное при периодической поверке, не отличается от СГ1 при первичной поверке на ±2 %.

По завершению поверки в режиме имитации расходов восстановить паспортные данные вычислителя ИПВ-5р, перевести его в режим «Эксплуатация» согласно Технического описания.

(Измененная редакция, Изм. № 7)

Основные расчетные соотношения, используемые в имитаторе расхода приведены в справочном Приложении 4 и Техническом описании.

6.7.7.6 Проверку имитационных режимов теплосчетчиков с имитационным поверочным выходом и аналоговыми выходными сигналами проводить согласно ТО, Приложение 20.

(Измененная редакция, Изм. № 7)

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Положительные результаты поверки оформляются свидетельством, протоколами Приложений 5, 6, 7, 8 с указанием результатов и клеймением теплосчетчика.

При отрицательных результатах поверки теплосчетчик не допускается к применению.

Соблюдая требования МИ 2164 в части нормирования погрешности теплосчетчиков и при согласии заказчика допускаются следующие пределы допускаемых погрешностей измерения по параметрам:

по расходу - ±2 %

по количеству теплоты - ±8 %

по объему - ±2,5 %

по температуре - ±2,5 %.

(Измененная редакция, Изм. № 6)

Приложение 1

схема поверочной установки
(рекомендуемая)

1. Источник электропитания U = 220 В, f = 50 Гц.

2. Вторичный преобразователь ИПВ-5, ИПВ-5р.

3. Трубопровод подачи измерительной среды.

4, 5, 12, 14. Запорные вентили.

8, 9. Образцовые термометры.

6, 7. Манометры.

11, 10. Первичные преобразователи ПП7.

13. Образцовое средство измерения объема (мерник 1 класса или весы с погрешностью измерения массы 0,1 % с тарой)

15. Сливной коллектор.

16. Вольтметр, подключенный к аналоговому выходу.

(Измененная редакция, Изм. № 6, 7)

приложение 1а

схема поверочной установки с термостатом
(рекомендуемая)

1. Источник электропитания U = 220 В, F = 50 Гц

2. Вычислитель ИПВ-5 (ИПВ-5р)

3. Трубопровод подачи измерительной среды

4. Запорный вентиль на байпасной ветке трубопровода

5, 13. Запорный клапан с приводом

6, 7, 8. Манометры

9, 10. Образцовые термометры

11, 12. Преобразователи ПП7

14. Образцовое средство измерения объема (мерник 1 кл. или весы с погрешностью измерения массы 0,1 % с тарой)

15. Запорный вентиль слива

16. Сливной коллектор

17. Вольтметр, подключенный к аналоговому выходу

18, 19. Измерители температуры

20. Термостат

Примечание. Для получения разности температур между подающим и обратным трубопроводами 10 °С, 20 °С, 70 °С термопреобразователь 1 канала установить в термостат с температурой воды, превышающей температуру воды в поверочной установке на 10 °С, 20 °С, 70 °С.

Приложение (введено дополнительно, Изм. № 7)

приложение 2

формат слова состояния вторичного преобразоВАТЕЛЯ ИПВ-5Р

Описание: 1

Примечания. 1. Изменение состояния каждого байта слова достигается нажатием соответствующей клавиши.

2. Введение нового слова состояния осуществляется последовательным нажатием клавиш «Z», «7», «7».

приложение 3

таблица соответствия «температура - код - скорость звука»

№№ п.п.

Температура, °С

Сумма кодов, SК

Скорость звука, W, м/с

1

0,8

40

1406,38

2

1,1

104

1407,84

3

1,3

188

1408,86

4

1,6

232

1410,33

5

1,9

296

1411,78

6

2,2

360

1413,23

7

2,4

424

1414,18

8

2,7

488

1415,61

9

3,0

552

1417,02

10

3,3

616

1418,42

11

3,5

680

1419,35

12

3,8

744

1420,73

13

4,1

808

1422,11

14

4,4

872

1424,47

15

4,7

936

1424,82

16

5,0

1000

1426,17

17

5,3

1064

1427,50

18

5,6

1128

1428,82

19

5,9

1192

1430,14

20

6,2

1256

1431,45

21

6,5

1320

1432,74

22

6,8

1384

1434,03

23

7,1

1448

1435,31

24

7,4

1512

1436,58

25

7,7

1576

1437,84

26

8,1

1840

1439,51

27

8,4

1704

1440,75

28

8,7

1768

1441,99

29

9,0

1832

1443,21

30

9,3

1896

1444,43

31

9,7

1960

1446,03

32

10,0

2024

1447,23

33

10,3

2088

1448,42

34

10,7

2152

1449,99

35

11,0

2216

1451,16

36

11,4

2280

1452,71

37

11,7

2344

1453,85

38

12,1

2408

1455,37

39

12,4

2472

1456,51

40

12,8

2536

1458,00

41

13,1

2600

1459,11

42

13,5

2664

1460,58

43

13,8

2728

1460,67

44

14,2

2792

1463,12

45

14,5

2856

1464,19

46

14,9

2920

1465,61

47

15,3

2948

1467,01

48

15,7

3048

1468,40

49

16,1

3112

1469,78

50

16,5

3176

1471,14

51

16,9

3240

1472,49

52

17,3

3304

1473,82

53

17,7

3368

1475,14

54

18,1

3432

1476,44

55

18,5

3496

1477,73

56

18,9

3560

1479,01

57

19,3

3624

1480,27

58

19,7

3668

1481,52

59

20,2

3752

1483,07

60

20,6

3816

1484,28

61

21,0

3880

1485,49

62

21,5

3944

1486,97

63

21,9

4008

1488,15

64

22,4

4072

1489,60

65

22,8

4136

1490,74

66

23,4

4200

1492,43

67

23,8

4264

1493,54

68

24,3

4328

1494,92

69

24,8

4392

1496,27

70

25,3

4436

1497,60

71

25,8

4520

1498,91

73

26,3

4584

1500,20

74

26,8

4648

1501,48

75

27,3

4712

1502,78

76

27,9

4776

1504,21

77

28,4

4840

1505,42

78

29,0

4904

1506,85

79

29,5

4968

1508,03

80

30,1

5032

1509,41

81

30,7

5096

1510,77

82

31,3

5160

1512,10

83

31,9

5224

1513,41

84

32,5

5288

1514,69

85

33,2

5352

1516,16

86

33,8

5416

1517,39

87

34,5

5480

1518,79

88

35,1

5544

1519,97

89

35,8

5608

1521,32

90

36,5

5672

1522,64

91

37,3

5736

1524,11

92

38,0

5800

1525,36

93

38,8

5864

1526,75

94

39,7

5928

1528,28

95

40,4

5992

1529,43

96

41,2

6056

1530,71

97

42,0

6120

1531,96

98

42,9

6184

1533,31

99

43,8

6248

1584,63

100

44,8

6312

1536,03

101

45,8

6376

1537,38

102

46,8

6440

1538,68

103

47,9

6504

1540,05

104

49,0

6568

1541,35

105

50,2

6632

1542,70

106

51,5

6696

1544,08

107

52,9

6760

1545,47

108

54,3

6824

1546,76

109

55,9

6888

1548,11

110

57,7

6952

1549,49

111

59,8

7016

1550,89

112

62,2

7080

1552,25

113

65,4

7144

1553,64

114

65,5

7145

1553,67

115

65,6

7146

1553,71

116

65,7

7148

1553,75

117

65,8

7150

1553,78

118

65,9

7151

1553,81

119

66,0

7153

1553,85

120

66,1

7155

1553,88

121

66,2

7156

1553,91

122

66,3

7158

1553,95

123

66,4

7159

1553,98

124

66,5

7160

1554,01

125

66,6

7162

1554,04

126

66,7

7163

1554,07

127

66,8

7164

1554,10

128

66,9

7166

1554,13

129

67,0

7167

1554,16

130

67,1

7168

1554,19

131

67,2

7170

1554,22

132

67,3

7171

1554,25

133

67,4

7172

1554,28

134

67,5

7173

1554,30

135

67,6

7175

1554,33

136

67,7

7176

1554,36

137

67,8

7177

1554,38

138

67,9

7178

1554,41

140

68,0

7179

1554,43

141

68,1

7180

1554,46

142

68,2

7181

1554,48

143

68,3

7182

1554,50

144

68,4

7183

1554,53

145

68,5

7184

1554,55

146

68,6

7185

1554,57

147

68,7

7186

1554,60

148

68,8

7187

1554,62

149

68,9

7188

1554,64

150

69,0

7189

1554,66

151

69,1

7190

1554,68

152

69,2

7191

1554,70

153

69,4

7192

1554,74

154

69,5

7193

1554,76

155

69,6

7194

1554,77

156

69,8

7195

1554,81

157

69,9

7196

1554,83

158

70,0

7197

1554,84

158

70,2

7198

1554,87

159

70,4

7199

1554,90

160

70,6

7200

1554,93

161

70,8

7201

1554,96

162

71,0

7202

1554,98

163

71,2

7203

1555,01

164

71,4

7204

1555,03

165

71,7

7205

1555,06

166

72,0

7206

1555,09

167

72,7

7207

1555,13

168

73,4

7208

1555,16

169

74,0

7207

1555,16

170

74,5

7206

1555,16

171

75,0

7205

1555,14

172

75,3

7204

1555,13

173

75,5

7203

1555,12

174

75,7

7202

1555,10

175

76,0

7201

1555,08

176

76,1

7200

1555,07

177

76,2

7199

1555,06

178

76,5

7198

1555,04

179

76,7

7197

1555,02

180

76,8

7196

1555,00

181

76,9

7195

1554,99

182

77,1

7194

1554,97

183

77,2

7193

1554,96

184

77,3

7192

1554,94

185

77,5

7191

1554,92

186

77,6

7190

1554,90

187

77,7

7189

1554,89

188

77,8

7188

1554,87

189

77,9

7187

1554,86

190

78,0

7186

1554,84

191

78,2

7185

1554,81

192

78,3

7184

1554,79

193

78,4

7183

1554,78

194

78,5

7182

1554,76

195

78,6

7181

1554,74

196

78,7

7180

1554,72

197

78,8

7179

1554,71

198

78,9

7178

1554,69

199

79,0

7177

1554,67

200

79,1

7176

1554,65

201

79,2

7175

1554,63

202

79,3

7174

1554,61

203

79,4

7173

1554,59

204

79,5

7171

1554,57

205

79,6

7170

1554,54

206

79,7

7169

1554,52

207

79,8

7167

1554,50

208

79,9

7166

1554,48

209

80,0

7165

1554,46

210

80,1

7164

554,43

211

80,2

7162

1554,41

212

80,3

7161

1554,38

213

80,4

7160

1554,36

214

80,5

7159

1554,34

215

80,6

7158

1554,31

216

80,7

7156

1554,28

217

80,8

7154

1554,26

218

80,9

7153

1554,23

219

81,0

7152

1554,21

220

81,1

7150

1554,18

221

81,2

7148

1554,15

222

81,3

7147

1554,12

223

81,4

7145

1554,10

224

81,5

7144

1554,07

225

85,0

7080

1552,85

226

87,8

7016

1551,58

227

90,1

6952

1550,34

228

92,1

6888

1549,13

229

94,0

6824

1547,86

230

95,8

6760

1546,35

231

97,4

6696

1545,31

232

99,0

6632

1543,99

233

100,4

6568

1543,78

234

101,8

6504

235

103,2

6440

1540,20

236

104,5

6376

1538,93

237

105,8

6312

1537,60

238

107,0

6248

1536,35

239

108,2

6184

1535,03

240

109,3

6120

1533,81

241

110,4

6056

1532,53

242

111,5

5992

1531,24

243

112,6

5928

1529,90

244

113,6

5864

1528,66

245

114,6

5800

1527,33

246

115,6

5736

1526,09

247

116,6

5672

1524,77

248

117,5

5608

1523,54

249

118,5

5544

1522,17

250

119,4

5480

1520,89

251

120,3

5416

1519,61

252

121,2

5352

1518,30

253

122,0

5288

1517,10

254

122,9

5224

1515,73

255

123,7

5160

1514,52

256

124,6

5096

1513,12

257

125,4

5032

1511,84

258

126,2

4968

1510,57

259

127,0

4904

1509,28

260

127,8

4840

1507,95

261

128,6

4776

1506,62

262

129,3

4712

1505,44

263

130,1

4648

1504,06

264

130,8

4584

1502,83

265

131,6

4520

1501,43

266

132,3

4456

1500,20

267

133,0

4392

1498,95

268

133,7

4328

1497,66

269

134,4

4264

1496,39

270

135,1

4200

1495,10

271

135,8

4136

1493,77

272

136,5

4072

1492,45

273

137,2

4008

1491,12

274

137,8

3944

1489,95

275

138,5

3880

1488,59

276

139,2

3816

1487,22

277

139,8

3752

1486,02

278

140,4

3668

1484,83

279

141,1

3624

1483,42

280

141,8

3580

1481,98

281

142,4

3496

1480,76

282

143,0

3432

1479,52

283

143,6

3368

1478,26

284

144,3

3304

1476,79

285

144,9

3240

1475,50

286

145,5

3176

1474,23

287

146,1

3112

1472,95

288

146,7

3048

1471,64

289

147,3

2984

1470,34

290

147,9

2920

1469,03

291

148,6

2856

1467,49

292

149,1

2792

1466,39

293

149,6

2728

1465,26

294

150,2

2664

1463,92

295

150,8

2600

1462,54

296

151,4

2536

1461,18

297

151,9

2472

1460,05

298

152,5

2408

1458,65

299

153,1

2344

1457,30

300

153,6

2280

1456,11

301

154,2

2216

1454,75

302

154,7

2152

1453,55

303

155,3

2088

1452,14

304

155,8

2024

1450,93

305

156,4

1960

1449,51

306

156,8

1896

1448,53

307

157,5

1832

1446,88

308

158,0

1768

1445,71

309

158,5

1704

1444,47

310

159,1

1640

1442,98

311

159,6

1576

1441,73

312

160,0

1512

1440,79

приложение 4

основные расчетные соотношения

1. Упрощенные функции преобразования ПП7 по каналам измерения скорости V потока и скорости W звука описываются системой уравнений:

                                              (1)

где tp1 и tp2 - интервалы времени между спорными и информационными импульсами соответственно по потоку и против в рабочих диапазонах температур и расходов.

С учетом введенных геометрических коэффициентов преобразователя ПП7 система имеет вид:

                                                  (2)

2. При уравновешивании в такте по потоку при калибровочных опросов временных эталонов tэ1 и tэ2 имеют место известные для развертывающих преобразователей «код - время» соотношения:

                          (3, 4)

где Со @ 1 - коэффициент отражения тока;

iy - приведенный к выходу общий ток утечек, определяемый базовыми токами транзистора VT2 ... VT5, сопротивлением изоляции хронирующего конденсатора С17 и входными токами компаратора DA8.

3. При калибровочных опросах в тактах по потоку осуществляется стабилизация времени:

                                                           (5)

где  - приведенный коэффициент утечки токов.

4. При калибровочных опросах в тактах против потока осуществляется стабилизация отношения:

                                               (6)

5. При втором поверочном опросе формируемые прибором ИПВ-5 коды Кир1 и Кир2, имитирующие расстановку опорного и информационного сигналов в тактах по потоку и против определяются следующим выражением:

                                          (7)

где  - второй коэффициент суммарных задержек tz, определяемых ключами DA8 коммутационно-разрядной цепи и компаратором DA8.

Выражение разности DКир кодов при имитации имеет вид:

                                           (8)

где  - первый коэффициент суммарных задержек tz.

Выражение суммы SКир ходов при имитации имеет вид:

                     (9)

6. При выбранной в соответствии с черт. 34-1Лм-2.09.00З3 элементной базе величины, определяющие обобщенные утечку токов и задержку, имеют следующие среднестатистические значения:

Ку = 0,99953 и tz = 135 × 10-9, с                                          (10)

7. При рабочих опросах определение значений разности DКр и суммы SКр кодов производится аналогично выражениям 8 и 9:

,                                     (11)

                     (12)

8. Решая выражение 11 относительно  и подставляя в выражение 2, имеем:

.                                                 (13)

9. С учетом известного соотношения

                                                (14)

где Vmax - осредненная скорость потока, соответствующая верхнему пределу расхода, м/с;

Qmax - верхний предел расхода, м3/ч;

D - реальный диаметр проточной полости преобразователя ПП7, мм.

Выражение 13 можно представить в виде:

                                   (15)

10. Наибольшее и наименьшее значение временных интервалов t1max и t1min между опорным и информационным импульсами имеет вид:

                                          (16, 17)

где Wmin = 1426,16 м/с - скорость звука в воде при 5 °С;

Wmax = 1555,16 м/с - скорость звука в воде при 74,15 °С.

11. Приведенные расчетные соотношения могут быть использованы для определения параметров настройки любого типоразмера теплосчетчиков.


приложение 5

протокол
поверки теплосчетчика UTC-1 ________________
заводской № ________ дата выпуска

Определение геометрических параметров преобразователей ПП7 Ду, мм _____________.
Верхний предел расхода, м3/ч _____________

№ пп.

Температура окруж. воздуха, °С

Подающий трубопровод: преобразов. ПП7 зав. № _____

Обратный трубопровод: преобразов. ПП7 зав. № _____

Примечание

Температура, °С

Скорость звука, W, м/с

Длительность, t1, мкс

Длина L2cosj, мм

Диаметр, D, мм

Коэф. Сг1, м

Коэф. Сг2, 1/м

Температура, °С

Скорость звука, W, м/с

Длительность, t1, мкс

Длина L2cosj, мм

Диаметр, D, мм

Коэф. Сг1, м

Коэф. Сг2, 1/м

Примечание. При периодической поверке значения D и Сг2 не определяются.

Подписи:

Дата:

приложение 6

протокол
первичной поверки теплосчетчика UTC-1 ___________

Определение основных погрешностей по функциям измерения
расхода, объема, теплового потока и температуры Ду, мм ___________
Заводской № _____________ Дата выпуска _______________
Верхние пределы: расхода, м3/ч ___________, теплового потока, МВт __________

№№ п.п.

Измерения по поверочной установке

Канал измерения, i = _________________

Примечание

Расход Ggi, м3

Объем Wgi, м3

Температура Tgi, С

Давление, Pgi, МПа

Тепловой поток, Qgi, МВт

Время измерения, tgi, с

Средние значения

Объем Wij, м3

Температура Tij, С

Погрешность измерения

Расход Ggi, м3

Напряжение, Uij, B

Тепл. поток Qij, МВт

gig

gia

gQi

dH

gTi

Подписи:

Дата:

приложение 7

протокол

первичной поверки теплосчетчика UTC-1 __________________

Определение основной относительной погрешности по функции

измерения количества теплоты Ду, мм ___________
Заводской № _____________ Дата выпуска _______________
Диапазон расходов, м3

№№ п.п.

Измерения по поверочной установке

Измерение по теплосчетчику

Расчет погрешностей измерения

Примечание

Расход Ggi, м3

Объем Wgi, м3

Температура Tgi, С

Давление, Pgi, МПа

Удельный объем v, м3

Энтальпия, hgi, ГДж/т

Масса, Mgi, т

Теплосодержание по каналам Hij, ГДж

Разность Hj, ГДж

dHij %

dHj %

dвj %

dDHj %

I

II

I

II

III

Подписи:

Дата:


приложение 8

протокол
поверки теплосчетчика UTC-1 ______________
Заводской № _______________ Дата выпуска ________________
Проверка хранения настроечных коэффициентов

Младший байт слова состояния («9»)



Старший байт слова состояния («,»)



№ п.п.

Значения коэффициентов первого канала измерения

Значения коэффициентов второго канала измерения

Значения коэффициентов калибровочного канала

Примечание

С11

С12

С13

С14

С15

С16

С17

С21

С22

С23

С24

С25

С26

С27

С30

С36

С37

С38

С39

Подписи:

Дата:


приложение 9

протокол
поверки теплосчетчика UTC-1 ______________

Определение метрологических характеристик в режиме имитации расхода
Ду, мм _______________ Заводской № _______________ Дата выпуска ________________
Диапазон расходов, м3/ч __________ Частота тактового питания, F2T, Гц
Коэффициент утечки, Ку ________________ Обобщенная задержка, мс ___________

№ п.п.

Входные эталонные сигналы

Выходные кодовые сигналы имитатора расходов

Расчетные значения

Примечание

временные

кодовые

Коды вспом. ЦАП

I имитац. режим

II имитацион. режим

Кир1

Кир2

SКир

DКир

tэ1 = С16 = С35

tэ2 = С17 = С37

tир1 = С26

tир2 = С27

Кэ1 = С38

Кэ2 = С39

КА

КВ

Киэ1

Киэ2

Кир1

Кир2

SКир

DКир

Подписи:

Дата:


приложение 10

Исполнение вычислителя

Точки приложения испытательного напряжения

Испытательное напряжение, В

ИПВ5

34-1Л-2.00.00

Между соединенными вместе контактными зажимами 25 и 26 колодки клеммной Х I и корпусом ИПВ5

-

Для исполнений:

с измерением температуры по значениям скорости звука - между соединенными вместе контактными зажимами 29 и 30 колодки клеммной X I и корпусом ИПВ5;

с измерением температуры термометром сопротивления - между соединенными вместе жилами кабеля 9 (см. продолжение приложения 13) и корпусом ИПВ5

100

ИПВ5

4В2.833.008

Между соединенными вместе контактами 2 и 3 соединителя X I и корпусом ИПВ5

-

Между соединенными вместе контактами 6 и 7 соединителя X I и корпусом ИПВ5

100

ИПВ-5р

34-1Лм-2.00.00

Между соединенными вместе контактами разъема «Сеть» и корпусом ИПВ-5р

100

Между соединенными вместе контактами 1 и 2 разъема «Т» и корпусом ИПВ-5р

-

(Измененная редакция, Изм. № 7)

СОДЕРЖАНИЕ

1. Введение. 1

2. Операции поверки. 1

3. Средства поверки. 2

4. Требования безопасности. 2

5. Условия поверки. 2

6. Проведение поверки. 3

7. Оформление результатов поверки. 10

Приложение 1. Схема поверочной установки. 11

Приложение 1а. Схема поверочной установки с термостатом.. 11

Приложение 2. Формат слова состояния вторичного преобразователя ипв-5р. 12

Приложение 3. Таблица соответствия «температура - код - скорость звука». 12

Приложение 4. Основные расчетные соотношения. 17

Приложение 5. Протокол. 21

Приложение 6. Протокол. 21

Приложение 7. Протокол. 22

Приложение 8. Протокол. 23

Приложение 9. Протокол. 24

Приложение 10. 25





© 2013 Ёшкин Кот :-)
