РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства
измерений

ИЗМЕРИТЕЛИ КОЭФФИЦИЕНТА МОЩНОСТИ (ФАЗОМЕТРЫ)

Методика поверки

МИ 2009-89

Государственный комитет СССР по стандартам

Москва

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

ИЗМЕРИТЕЛИ КОЭФФИЦИЕНТА МОЩНОСТИ (ФАЗОМЕТРЫ)

Методика поверки

МИ 2009-89

Взамен инструкции 194-63

Введена в действие с 01.90

Настоящая рекомендация распространяется на одно- и трехфазные средства измерения коэффициента мощности (фазометры), предназначенные для измерения коэффициента мощности и эквивалентного ему угла сдвига фаз между током и напряжением (в дальнейшем ИКМ), классов точности (в дальнейшем кл. т.) 0,2 - 4 в диапазоне частот (40 - 20000) Гц, соответствующие ГОСТ 8039-79, публикации МЭК 51-5 (1985) и СТ СЭВ 788-77 в соответствии с государственной поверочной схемой по ГОСТ 8.551-86, и устанавливают методы и средства их первичной и периодической поверки.

Основные характеристики серийно выпускаемых, а также находящихся в эксплуатации отечественных измерителей коэффициента мощности (фазометров), на которые распространяется настоящая рекомендация, приведены в приложении 1.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта документа при поверке

Проведение операции при

первичной поверке

периодической поверке

1

2

3

4

Внешний осмотр

6.1

Да

Да

Опробование

6.2

Да

Да

Проверка влияния наклона

6.3

Да

Да

Проверка времени успокоения

6.4

Да

Нет

Определение остаточного отклонения указателя

6.5

Да

Нет

Определение основной погрешности

6.6

Да

Да

Проверка вариаций показаний

6.7

Да

Да

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки с использованием одного из вариантов метода непосредственного сличения поверяемого ИКМ с ОСИ должны применяться следующие образцовые средства.

2.1.1. Сличение с образцовым ИКМ (поверка ИКМ кл.т. 0,5 и ниже в диапазоне частот 40 Гц - 20 кГц):

фазометры кл. т. 0,1 - 0,2;

индикаторы квадратуры с погрешностью индикации 90-градусного сдвига фаз между током и напряжением не более ± 18'.

2.1.2. Сличение с образцовым электронным фазометром (поверка ИКМ кл.т. 0,2 и ниже в диапазоне частот 40 Гц - 20 кГц):

электронные фазометры (ЭФ) с основной погрешностью

Δφэф ≤ 0,11 КР (град);

комплекты ОДН с фазовой погрешностью

Δφдн ≤ 0,11 КР (град);

комплекты ПТН с постоянной времени не более

, (сек),

где f - частота, на которой производится поверка, Гц;

комбинированные поверочные установки I и II разрядов, в которых перечисленные в данном пункте, а также в п. 2.3 средства конструктивно совмещены и выполнены в виде одного автономного устройства.

Примечание:

1. Номинальные коэффициенты деления ОДН и преобразования ПНТ должны обеспечивать на своих выходах одинаковые по величине напряжения в пределах (0,1 - 1) В, при условии рассеяния при этом номинальной мощности.

2. В зависимости от имеющихся образцовых средств могут устанавливаться другие соотношения между допускаемыми погрешностями КФ, ОДН и ПTH с таким условием, чтобы их суммарная угловая погрешность не превышала 1/3 предела допускаемой угловой погрешности поверяемого ИКМ.

2.1.3. Сличение с расчетной цепью (поверка ИКМ кл. т. 0,5 и ниже в диапазоне частот (40 - 60) Гц:

магазины емкостей кл. т. 0,02 и 0,05 с угловой погрешностью δс ≤ 0,35';

магазины сопротивлений кл. т. 0,05 с постоянной времени τR ≤ 5·10-6 сек;

преобразователи «ток - напряжение» с постоянной времени не более 1·10-6;

нуль-индикаторы с разрешением по фазе не хуже 1'.

2.1.4. Сличение с мерой (поверка ИКМ кл. т. 0,2 - 4 в диапазоне частот 40 Гц - 20 кГц):

калибраторы угла сдвига фаз (КФ) с погрешностью Δφкф ≤ 0,11 КР (град);

где К - класс точности поверяемого ИКМ, отн. ед.;

Р - коэффициент численно равный полному размаху шкалы ИКМ (но не более 160º), град;

комплекты делителей напряжения (ОДН) с фазовой погрешностью Δφдн ≤ 0,11 КР (град);

комплекты преобразователей «ток - напряжение» (ПТН) с постоянной времени не более , (сек).

Примечание. Аналогично примечаниям 1, 2, приведенным в п. 2.1.2.

2.2. При проведении поверки с использованием одного из вариантов расчетно-экспериментального (энергетического) метода должны применяться следующие образцовые средства.

2.2.1. При поверке однофазных ИКМ кл. т. (1,5 - 4) в диапазоне частот (40 - 60) Гц:

ваттметры и варметры или ваттварметры кл. т. 0,1 - 0,5;

дифференциальные ваттметры кл. т. 0,1 - 0,2.

2.3. При проведении поверки ИКМ должны также использоваться следующие вспомогательные средства:

двухканальные генераторы с регулируемым с разрешением (1 - 10)' в пределах (0 - 360)° сдвигом фаз между выходными сигналами тока до 10 А и напряжения до 600 В, с искажениями формы не более 2 % в диапазоне частот 40 Гц - 20 кГц;

Примечание. Возможно использование автономных усилителей, формирующих сигналы тока и напряжения с указанными значениями, и круговых фазовращателей, работающих в данном диапазоне частот.

двухканальные генераторы с регулируемым с разрешением (1 - 10)' в пределах (0 - 120)° сдвигом фаз между трехфазными системами тока до 6 А и напряжения до 380 В, с искажениями формы не более 2 % в диапазоне частот (40 - 500) Гц;

амперметры кл. т. 1 - 2,5 с возможностью измерения тока до 10 А в диапазоне частот до 20 кГц;

вольтметры кл. т. 1 - 2,5 с возможностью измерения напряжения до 600 В в диапазоне частот до 20 кГц;

секундомер по ГОCT 5072-79.

2.4. На все применяемые средства поверки доданы быть документы о поверке или метрологической аттестации.

2.5. Работы со средствами поверки и поверяемыми средствами измерений выполняются в соответствии с их техническими описаниями и инструкциями по эксплуатации.

2.6. Основные характеристики перечисленных в данном разделе образцовых и вспомогательных средств приведены в приложении 2.

2.7. Допускается использовать другие образцовые и вспомогательные средства при условии обеспечения необходимой точности поверки.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования безопасности по ГОСТ 22261-82, а также утвержденных Госэнергонадзором «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

4. УСЛОВИЯ ПОВЕРКИ

Если нет особых указаний, при поверке должны быть соблюдены нормальные условия по ГОСТ 8.395-80, ГОСТ 22261-82, а также указанные в пп. 1.9, 1.14 ГОСТ 8039-79.

5. ПОДГОТОВКА К ПОВЕРКЕ

5.1. Образцовые, поверяемые и вспомогательные средства подготавливают к работе в соответствии с их технической документацией.

5.2. ИКМ устанавливается в рабочее положение. Если рабочее положение не указано, ИКМ должен поверяться при двух положениях шкалы: горизонтальном и вертикальном.

5.3. В ИКМ с механическим противодействующим моментом при наличии корректора указатель устанавливается на нулевую отметку.

5.4. Перед проведением поверки поверяемый ИКМ должен быть прогрет в соответствии с п. 1.14.22 ГОСТ 8039-79 при номинальном напряжении в течение времени предварительного прогрева, т.е. времени между подключением поверяемого ИКМ в цепь и определением основной погрешности, и значении тока, приведенном в таблице 2.

Таблица 2

Класс точности ИКМ

Условия предварительного прогрева

Напряжение в % от номинального (действит.)

Ток в % от номинального (действ.)

Время предварит. прогрева, мин.

0,2

100

80

10 - 30

0,5 - 4

100

80

5 - 15

6. ПРОВЕДЕНИЕ ПОВЕРКИ

Поверка ИКМ должна выполняться государственной или ведомственной метрологическими службами.

6.1. Внешний осмотр

6.1.1. При внешнем осмотре устанавливается соответствие поверяемого ИКМ следующим требованиям:

ИКМ не должен иметь механических повреждений или неисправностей регулировочных и соединительных элементов или других внешних дефектов, влияющих на его нормальную работу или ухудшающих его внешний вид;

к ИКМ должна быть приложена техническая документация. Поверяемый ИКМ должен быть укомплектован (кроме ЗИП) в соответствии с данной технической документацией;

Примечание. ИКМ, используемые в качестве образцовых, на периодическую поверку представляются со свидетельством о предыдущей поверке.

маркировка ИКМ должна соответствовать требованиям ГОСТ 22261-82, ГОСТ 8039-79 и его технической документации.

6.1.2. При несоответствии ИКМ пункту 6.1.1 его бракуют и поверку прекращают.

6.2. Опробование

При опробовании проверяют работоспособность ИКМ в соответствии с его технической документацией.

При этом в соответствии со структурной схемой, приведенной на рис. 1, поверяемый ИКМ подключают к двухканальному источнику (ДКИ) тока (системы токов) и напряжения (системы напряжений), устанавливают номинальное значение напряжения и в зависимости от группы, к которой относится ИКМ го ГОСТ 22261-82, следующее значение тока:

0,4 номинального - для переносных ИКМ 2 - 4 групп,

0,5 номинального - для переносных ИКМ 5 - 7 групп и щитовых ИКМ 7 групп. Затем, изменяя угол сдвига фаз между током (системами токов) и напряжением (системами напряжений), проверяют плавность перемещения указателя ИКМ и возможность установки его в любую точку шкалы.

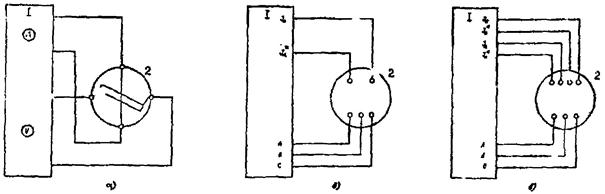

Рис. 1. Схемы установок для проведения опробования ИКМ

а) - для однофазных ИКМ

б) - для трехфазных ИКМ с одной токовой цепью

в) - для трехфазных ИКМ с двумя токовыми цепями

1 - двухканальный источник систем токов и напряжений

2 - поверяемый ИКМ

6.3. Определение дополнительной погрешности, вызванной изменением положения ИКМ от нормального

Поверяемый ИКМ подключают в соответствии с п. 6.2 к выходам двухканального источника тока (системы токов) и напряжения (система напряжений), устанавливают значение напряжения и тока, оговоренные там же.

Определение дополнительной погрешности (изменения показаний ИКМ), вызванной (вызванного) отклонением его положения от нормального, производится при изменении положения ИКМ поочередно в четырех направлениях (вперед, назад, вправо, влево) при установке с помощью изменения угла сдвига фаз между током и напряжением - для однофазных ИКМ и системами токов и напряжения - для трехфазных ИКМ указателя поверяемого ИКМ на нулевую и максимальные отметки шкалы.

Изменение показаний ИКМ оценивают в мм, причем результатом считается большее из полученных значений.

6.4. Определение времени установления показаний.

6.4.1. Определение времени установления показаний для ИКМ с механическим противодействующим моментом.

Поверяемый ИКМ подключают к выходам ДКИ в соответствии с п. 6.2.

С помощью изменения угла сдвига фаз между током и напряжением устанавливают указатель поверяемого ИКМ на отметку, отстоящую от отметки cos φ = 1 (φ = 0) приблизительно на две трети шкалы (если данная отметка находится внутри шкалы, то за длину шкалы принимается ее половина - при симметричной шкале, и ее более длинная часть - при несимметричной шкале).

Отключают цепь напряжения ИКМ и ждут, пока указатель установится в соответствующее положение.

Одновременно включают цепь напряжения и секундомер.

За время успокоения принимают время, в течение которого удаление указателя ИКМ от установившегося положения уменьшится до 1,5 % от длины шкалы.

6.4.2. Определение времени успокоения для ИКМ без механического противодействующего момента.

Поверяемый ИКМ подключают к ДКИ в соответствии с п. 6.2.

Регулируя угол сдвига фаз между током и напряжением, по шкале поверяемого ИКМ устанавливают значение cos φ = 1 (φ = 0) и замечают, в каком положении находится при этом ручка фазовращателя (фазорегулятора).

Поворачивая ручку фазовращателя (фазорегулятора), устанавливают указатель ИКМ на отметку шкалы, отстоящую от отметки cos φ = 1 (φ = 0) на две трети ее длины.

Отключают цепь напряжения ИКМ.

Ручку фазовращателя ДКИ возвращают в нулевое положение.

Одновременно включают цепь напряжения ИКМ и секундомер.

За время успокоения принимают время, в течении которого удаление указателя ИКМ от установившегося положения уменьшится до 1,5 % от длины шкалы.

6.5. Определение остаточного отклонения

Определение остаточного отклонения (невозвращения указателя к отметке механического нуля) для ИКМ с механическим противодействующим моментом выполняется при плавном подводе указателя ИКМ к его нулевой отметке от наиболее удаленной от нее отметки шкалы.

Для этого поверяемый ИКМ подключают к выходам ДКИ в соответствии с п. 6.2.

Регулируя сдвиг фаз между выходными сигналами ДКИ, устанавливают указатель ИКМ на отметку, наиболее удаленную от отметки механического нуля.

Плавно уменьшая сдвиг фаз между током и напряжением или уменьшая величины тока или (и) напряжения до нуля, по положению указателя ИКМ определяют величину его остаточного отклонения.

6.6. Определение основной погрешности

6.6.1. Определение основной погрешности ИКМ с использованием методов непосредственного сличения с ОСИ.

6.6.1.1. Сличение с образцовым ИКМ (поверка однофазных ИКМ кл. т. 0,5 - 4 в диапазоне частот 40 Гц - 20 кГц, трехфазных ИКМ кл. т. 2,5 - 4 в диапазоне частот (40 - 500) Гц.

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 2а - для однофазных ИКМ и на рис. 2б, в - для трехфазных ИКМ.

Устанавливают номинальное напряжение (систему напряжений).

Устанавливают в соответствии с п. 6.2 ток (систему токов).

Регулируя угол сдвига фаз между током (системой токов) и напряжением (системой напряжений), устанавливают поверяемый ИКМ на поверяемую отметку шкалы и по образцовому прибору отсчитывают погрешность поверяемого ИКМ.

Примечание. Допускается отсчитывать погрешность поверяемого ИКМ по его же шкале, устанавливая при этом указатель образцового ИКМ на отметку, соответствующую поверяемой отметке шкалы.

6.6.1.2. Сличение с образцовым электронным фазометром (поверка ИКМ кл. т. 0,2 и ниже в диапазоне частот 40 Гц - 20 кГц.

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 3.

Устанавливают номинальное напряжение.

Устанавливают в соответствии с п. 6.2 ток.

Регулируя угол сдвига фаз между током и напряжением, устанавливают поверяемый ИКМ на поверяемую отметку шкалы и по образцовому электронному фазометру отсчитывают погрешность поверяемого ИКМ.

6.6.1.3. Сличение с образцовой расчетной фазозадающей цепью.

При поверке однофазных ИКМ кл. т. 0,5 и ниже в диапазоне частот (40 - 60) Гц.

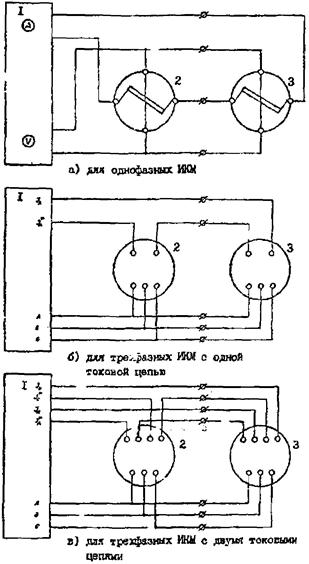

Рис. 2. Схемы установок для поверки ИКМ методом сличения с образцовым СИ

а) для однофазных ИКМ

б, в) для трехфазных ИКМ

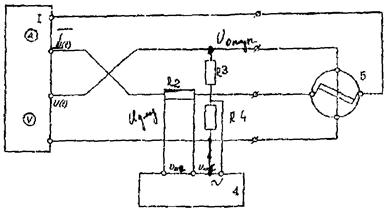

Рис. 3. Схема установки для поверки ИКМ методом сличения

1 Двухканальный источник тока и напряжения

2 Преобразователь «ток - напряжение»

3 Делитель напряжения

4 Электронный фазометр

5 ИКМ

Структурная схема поверочной установки, работающей в соответствии с данным методом, приведена на рис. 4а. В ее состав входят элементы и узлы с характеристиками согласно п. 2 и табл. Приложения 2:

1 - двухканальный источник;

2 - нуль-индикатор;

3 - поверяемый ИКМ;

R1 - R3 - магазины сопротивлений;

R4 - преобразователь «ток - напряжение»;

С1 - магазин емкостей.

Поверяемый ИКМ подключают к зажимам J, J* и U, U*.

Устанавливают номинальное значение напряжения.

Устанавливают в соответствии с п. 6.2 значение тока.

Определение погрешности ИКМ в точке cos φ = 1 (φ = 0).

В схеме установки, приведенной на рис. 4а, магазин емкостей С1 закорачивается.

Коэффициент деления образованного при этом резистивного делителя напряжения регулировкой магазинов сопротивлений R1 и R2 устанавливается таким, чтобы при данных номинальных напряжении и токе поверяемого ИКМ величины напряжений на выходе этого делителя (R1 и R2) и ПТН (R4) были равны (при этом необходимо соблюдать условие, чтобы рассеиваемая на магазине сопротивлений R1 мощность не превышала допустимой).

Регулируя угол сдвига фаз между током и напряжением, устанавливают нуль-индикатор на нуль и по поверяемому ИКМ отсчитывают его погрешность в точке cos φ = 1 (φ = 0).

Определение погрешности ИКМ при емкостном сдвиге.

В схеме установки, приведенной на рис. 4а, включают магазин емкостей С1.

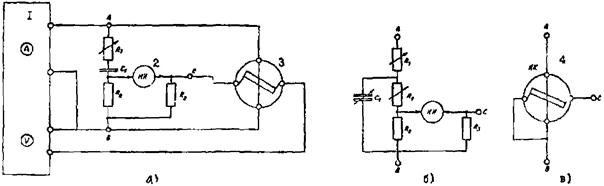

Рис. 4. Схема установки для поверки ИКМ с использованием образцовой фазозадающей цепи

1 - двухканальный источник тока и напряжения

2 - нуль-индикатор

3 - поверяемый ИКМ

4 - индикатор квадратуры

R1 - R3 - магазин сопротивлений

R4 - преобразователь «ток - напряжение»

С1 - магазин сопротивлений

В соответствии с выражением

рассчитывают и устанавливают значения C1, R1 и R2 для cos φ или φ для поверяемой отметки шкалы (значения R1 - R4 и С1 при емкостном и индуктивном сдвиге приведены в приложении 3).

Регулируя угол сдвига фаз между током и напряжением, устанавливают нуль-индикатор на нуль и по поверяемому ИКМ отсчитывают его погрешность в поверяемой точке шкалы.

Определение погрешности при индуктивном сдвиге.

В поверочной установке видоизменяя измерительно-фазозадающую цепь к виду, приведенному на рис. 4б (точки ABC).

В соответствии с выражением

рассчитывают и устанавливают значения C1, R1 - R4 для φ или cos φ, соответствующих поверяемой отметке шкалы.

Регулируя угол сдвига фаз между током и напряжением, устанавливают нуль-индикатор на нуль и по поверяемому ИКМ отсчитывают его погрешность в поверяемой точке шкалы.

Для определения погрешности при 90 (-90) - градусном сдвиге в поверочной установке к точкам ABC вместо измерительно-фазозадающей цепи подключают индикатор квадратуры, например, Д5002, в соответствии со схемой, приведенной на рис. 4в.

Регулируя угол сдвига фаз между током и напряжением, устанавливают индикатор квадратуры на нуль, соответствующий емкостному, а затем индуктивному фазовому сдвигу.

По поверяемому ИКМ отсчитывают погрешность в точках шкалы, соответствующих cos φ = 0 (φ = ± 90º).

Примечание. При поверке допускается устанавливать поверяемый ИКМ на поверяемую отметку шкалы, а его погрешность рассчитывать с использованием приведенных в данном пункте выражений.

6.6.1.4. Сличение с мерой фазового сдвига.

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 5, (при этом опорный вход калибратора фазы должен быть подключен к входам ДКМ, а его регулируемый вход - к опорному входу нуль-индикатора).

Устанавливают номинальное напряжение.

Устанавливают в соответствии с п. 6.2 ток.

Калибратор фазы устанавливается в «0».

Балансируется нуль-индикатор.

Переключатель подключают к выходу делителя напряжения и фазовращателем, регулирующим фазу сигнала в канале напряжения, балансируют нуль-индикатор.

Переключатель подключают к выходу преобразователя «ток - напряжение» и фазовращателем, регулирующим фазу сигнала в канале тока, балансируют нуль-индикатор.

По поверяемому ИКМ отсчитывают его погрешность в точке шкалы, соответствующей cos φ = 1 (φ = 0).

Для определения погрешности ИКМ при индуктивном сдвиге подключают измерительный вход нуль-индикатора к выходу ПТН.

Устанавливают между выходами калибратора фазы угол сдвига фаз, соответствующий поверяемой точке шкалы ИКМ.

Регулируя угол сдвига фаз в канале тока, балансируют нуль-индикатор и по поверяемому ИКМ отсчитывают его погрешность в данной точке шкалы.

Для определения погрешности при емкостном сдвиге подключают измерительный вход нуль-индикатора к выходу делителя напряжения.

Устанавливают между выходами калибратора фазы угол сдвига фаз, соответствующий поверяемой отметке шкалы ИКМ.

Регулируя угол сдвига фаз в канале напряжения, балансируют нуль-индикатор и по поверяемому ИКМ определяют его погрешность в данной точке шкалы.

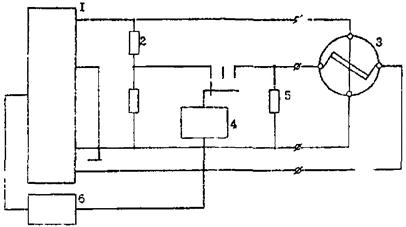

Рис. 5. Схема установки для поверки ИКМ с использованием меры

1 - двухканальный источник тока и напряжения

2 - делитель напряжения

3 - поверяемый ИКМ

4 - нуль-индикатор

5 - преобразователь «ток - напряжение»

6 - мера угла сдвига фаз

6.6.2. Определение основной погрешности ИКМ с использованием расчетно-экспериментальных (энергетических) методов.

6.6.2.1. Определение основной погрешности трехфазных ИКМ с использованием ваттметра и варметра.

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 6.

1. Устанавливают частоту, на которой будет выполняться поверка.

2. Регулировочными элементами, расположенными в усилителе системы напряжений, устанавливают номинальные напряжения поверяемого ИКМ.

3. Регулировочными элементами, расположенными в усилителе системы токов, устанавливают номинальные токи поверяемого ИКМ.

4. Изменяя угол сдвига фаз между системой токов и напряжений, устанавливают нулевое показание варметра.

5. Сохраняя симметрию токов и нулевое показание варметра, устанавливают изменением их величины показание ваттметра, равное 100 делениям. По поверяемому ИКМ определяют его погрешность на отметке cos φ = 1 (φ = 0).

6. Для определения погрешности ИКМ на остальных отметках шкалы устанавливают, изменяя угол сдвига фаз между системами токов и напряжений, показание варметра в соответствии с таблицей, приведенной в приложении 4.

7. Проверяют соответствие показаний ваттметра приведенным в данной таблице, и при необходимости регулируют его, равномерно меняя величины токов с соблюдением симметрии и сохранив при этом соответствующее показание варметра.

8. По поверяемому ИКМ определяют его погрешность на поверяемой отметке.

При емкостном характере нагрузки выполняют операции, упомянутые в пп. 1 - 8, предварительно изменив полярность токовых цепей варметра на противоположную.

6.6.2.2. Определение основной погрешности трехфазных ИКМ с использованием двух ваттметров.

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 7.

Устанавливают частоту, на которой будет выполняться поверка ИКМ.

Устанавливают номинальное напряжение поверяемого ИКМ.

Устанавливают номинальный ток поверяемого ИКМ.

Изменяя угол сдвига фаз между сигналами токов и напряжений, устанавливают указатель ИКМ на поверяемую отметку шкалы.

Отсчитывают показания первого P1 и второго P2 ваттметров и, используя формулу

определяют погрешность поверяемого ИКМ в данной точке шкалы.

6.6.2.3. Определение основной погрешности трехфазных ИКМ с использованием дифференциального двухэлементного ваттметра.

Поверка трехфазных ИКМ в диапазоне частот (40 - 500) Гц кл. т. 1 - 4.

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 8.

Устанавливают частоту, на которой будет выполняться поверка.

Устанавливают номинальное значение напряжений поверяемого ИКМ.

Устанавливают номинальное значение токов поверяемого ИКМ.

При cos φ = 1 (φ = 0) магазин сопротивлений закорачивают, т.е. z1 = 0 и z2 = 0.

Изменяя угол сдвига фаз между системами токов и напряжений, устанавливают указатель дифференциального ваттметра на нуль (система дифференциального ваттметра должна быть аналогичной системе поверяемого ИКМ).

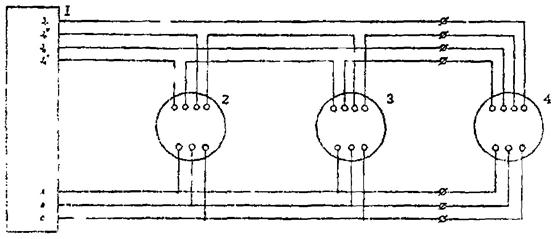

Рис. 6. Схема установки для поверки ИКМ с использованием варметра и ваттметра

1 - двухканальный источник систем токов и напряжения

2 - варметр

3 - ваттметр

4 - поверяемый ИКМ

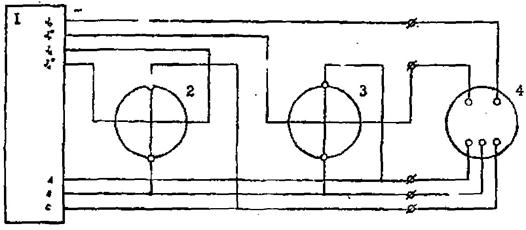

Рис. 7. Схема установки для поверки ИКМ методом двух ваттметров

1 - двухканальный источник систем токов и напряжений;

2, 3 - ваттметры;

4 - поверяемый ИКМ

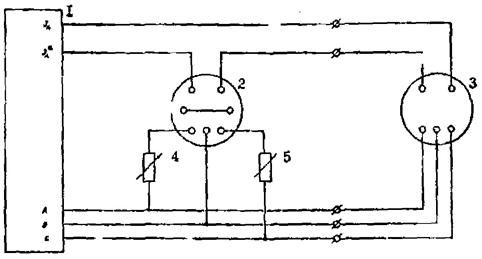

Рис. 8. Схема установки для поверки ИКМ с использованием дифференциального ваттметра

1 - трехфазный источник систем токов и напряжений;

2 - дифференциальный ваттметр;

3 - поверяемый ИКМ;

4, 5 - магазин сопротивлений.

По шкале поверяемого ИКМ отсчитывают погрешность в точке cos φ = 1 (φ = 0).

Если шкала поверяемого ИКМ линейна, то

при емкостном сдвиге и φ < 60°, z1' = 0, а z2' рассчитывается по формуле

при индуктивном сдвиге и φ < 60°, z2' = 0, а z1' рассчитывается по формуле

где z1 и z2 - сопротивления параллельных цепей дифференциального ваттметра.

При φ > 60° необходимо направление тока дифференциального ваттметра изменить на обратное.

Устанавливают магазином сопротивления z1' или z2' значение сопротивления, соответствующее фазовому сдвигу на поверяемой отметке шкалы.

Регулируя угол сдвига фаз между системами токов и напряжений, устанавливают указатель дифференциального ваттметра на нулевую отметку.

По поверяемому ИКМ определяют его погрешность на поверяемой отметке шкалы.

Если шкала поверяемого ИКМ неравномерна, то, регулируя угол сдвига фаз между системами токов и напряжений, устанавливают указатель поверяемого ИКМ на поверяемую отметку шкалы.

Регулируя магазин сопротивлений z1 или z2, устанавливают указатель дифференциального ваттметра на нулевую отметку.

Погрешность поверяемого ИКМ определяют как разность между значением φ, соответствующим поверяемой отметке шкалы, и эквивалентным углом φγ, определяемым из следующих выражений:

при емкостном сдвиге и φ < 60°, z1' = 0:

при индуктивном сдвиге и φ < 60°, z2' = 0

при емкостном сдвиге и φ > 60°, z1' = 0

при индуктивном сдвиге и φ > 60°, z2' = 0

6.7. Определение вариации показаний

Вариация показаний фазометров определяется как разность действительных значений измеряемой величины при одном и том же показании фазометра или как разность показаний фазометра при одном и том же значении измеряемой величины.

Вариацию определяют при плавном подводе указателя к поверяемой отметке сначала со стороны начальной, а затем со стороны конечной отметок шкалы.

Допускается определять вариацию с использованием результатов определения основной погрешности.

Примечание: Фазометры с несколькими номинальными значениями тока и напряжения допускается проверять полностью по всей шкале лишь при одном номинальном значении тока и одном номинальном значении напряжения. При других номинальных значениях тока и напряжения допускается производить проверку только на четырех отметках: двух крайних, на отметке φ = 0 или cos φ = 1, и на той из отметок, на которой можно ожидать наибольшую погрешность.

7. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Предел допускаемой основной погрешности ИКМ выражается в виде приведенной погрешности в соответствии с ГОСТ 8.401-80 и ГОСТ 8039-79.

Приведенную основную погрешность определяют по формуле:

где: Δ - абсолютная погрешность в единицах нормирующего значения, определяемая в соответствии с п. 6.3.1;

N - нормирующее значение при установлении основной погрешности в зависимости от вида градуировки принимается равным (п. 1.7 ГОСТ 8039-79) размаху шкалы, но не более 180°, или длине шкалы, градуированной в значениях коэффициента мощности и соответствующей 180°.

Примечание: Под размахом шкалы понимают конечное значение диапазона измерений - для ИКМ с односторонней шкалой и арифметическую сумму конечных значений диапазона измерений - для ИКМ с двухсторонней шкалой.

При этом погрешность поверяемого ИКМ в % вычисляется по формуле:

где: А - показание поверяемого прибора в единицах измеряемой величины;

АД - действительное значение измеряемой величины, определяемое по образцовым приборам в тех же единицах;

L - длина шкалы в мм;

L1 - длина участка шкалы, приходящаяся на единицу измеряемой величины вблизи точки А в мм.

Длина шкалы может быть измерена любым способом, не требующим вскрытия прибора, с погрешностью не более 2 - 3 %.

В качестве способов определения L можно рекомендовать определение по результатам измерения длины стрелки прибора (в мм) от оси вращения до ее конца r и угла шкалы nº.

При этом длина шкалы определяется из выражения

 мм

Для определения L1 следует измерить при помощи линейки длину участка шкалы между двумя ближайшими к А отметками и разделить на разность отсчетов, соответствующих указанным отметкам.

Отсчеты должны быть выражены в тех же единицах, в которых выражены А и АД.

Когда отсчет погрешности определяется по показаниям поверяемого фазометра, вычисление приведенной погрешности производится по формуле

где: L - длина шкалы в мм;

ΔL - расстояние между поверяемой отметкой и показанием стрелки, соответствующим действительному значению, в мм.

Результаты, полученные при поверке ИКМ классов точности 1 - 4, записывают в протокол произвольной формы, а при поверке ИКМ классов точности 0,2 - 0,5 - в протокол, составленный в соответствии с Приложением 5.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1. ИКМ, которые по результатам поверки отвечают требованиям настоящих МИ, необходимо опломбировать государственным клеймом с указанием года поверки. Опломбирование следует производить таким образом, чтобы не имелся доступ к внутренним механизмам ИКМ.

8.2. При положительных результатах поверки, проходившей в органах государственной метрологической службы, выдают свидетельство о государственной поверке по форме, установленной Госстандартом.

8.3. Результаты периодической ведомственной поверки оформляют документом по форме, установленной ведомственной метрологической службой.

8.4. ИКМ, не удовлетворяющие требованиям настоящих МИ, к применению не допускаются - их бракуют, клеймо предыдущей поверки гасят и на них выдают извещение о непригодности с указанием причины.

ПРИЛОЖЕНИЕ 1
Справочное

Технические характеристики измерителей коэффициента мощности (фазометров)

№№ пп

Тип

Система

Трехфазные, однофазные

Класс точности

Пределы измерения cos φ или угла сдвига фаз, гр.

Номинальн. рабочая область частот, Гц

Номинальн. значения тока, А

Номинальные значения напряжения, В

Длина шкалы, мм

1

2

3

4

5

6

7

8

9

10

1

Э120

электромагнитная

трехфазный

1,5

0 - 1 - 0

50

5

127, 220, 380

190

2

Э120/1

-»-

трехфазный

1,5

0 - 1 - 0

400, 500

1

127, 220, 380

190

3

Э144

трехфазный

2,5

0 - 1 - 0

50; 400 - 500

1; 5

127, 220, 380

90

4

Э150

2,5

0 - 1 - 0

50; 400 - 500

1; 5

127, 220

115

5

Э160

2,5

0 - 1 - 0

50

5

127, 220, 380

150

6

Э160/1

2,5

0 - 1 - 0

50; 400 - 500

0,3; 5

127, 220, 380

150

7

Э170

2,5

0 - 1 - 0

50

5

127, 220, 380

210

8

Э170/1

2,5

0 - 1 - 0

50

0,3

127, 220, 380

210

9

Э771

2,5

0 - 1 - 0

50

5

127, 220, 380

115

10

Э772

2,5

0 - 1 - 0

В сеть через добавочное устройство

Р 705

145

11

Э1500

электромагнитная

трехфазный

2,5

0 - 1 - 0

50, 60, 400

1; 5

127, 220, 380

115

12

Э1600

-»-

трехфазный

2,5

0 - 1 - 0

50, 60, 400

1; 5

127, 220, 380

140

13

ЭЛФ

1,5

90 - 0 - 90

50

5; 10

100, 127, 220

150

14

ЭЛФ-1

электромеханич.

1,5

0,5 - 1 - 0,5

500

1

36, 127, 220

150

15

ЭЛФ-1M

-»-

1,5

0,5 - 1 - 0,5

500, 1000

1; 5

36, 127, 220

150

16

ЭЛФ-2

-»-

1,5

0,5 - 1 - 0,5

1000

1

36, 127, 220

150

17

ЭЛФ-3

-»-

1,5

0,5 - 1 - 0,5

400

5

127, 220, 380

150

18

ЭЛФ-4

-»-

1,5

0,5 - 1 - 0,5

2400

5

100, 220, 500

150

19

ЭЛФ-4М

-»-

1,5

0,5 - 1 - 0,5

400, 2400

1; 5

127, 220, 380

150

20

ЭТФ

2,5

0,5 - 1 - 0,5

500, 1000, 2500, 8000

5

100

100

21

Д31

однофазный

2,5

0,5 - 1 - 0,5

50, 500, 1000, 2400, 8000

5

100

22

Д39

электродинам.

-»-

2,5

0,5 - 1 - 0,5

50, 500, 1000, 2400, 4000, 8000, 10000

5

100

125

23

Д120

ферродин.

трехфазный

1,5

0,9 - 1 - 0,2

50

5

127, 220, 380

125

24

Д301

трехфазный

1,5

0,9 - 1 - 0,2

50

5

127, 220, 380

120

0,5 - 1 - 0,5

127, 280

25

Д303

однофазный

2,5

0,5 - 1 - 0,5

50

5

127, 220, 380

120

26

Д314

электромех.

1,5

0,5 - 1 - 0,5

50

5

127, 220, 380

27

Д320

2,5

0,9 - 1 - 0,2

50

5

127, 220

135

28

Д342

ферродин.

трехфазный

2,5

0,5 - 1 - 0,5

50

5

127, 220, 380

125

0,9 - 1 - 0,2

29

Д342М

ферродин.

трехфазный

2,5

0,9 - 1 - 0,2

50

5

127, 220, 380

125

0,5 - 1 - 0,5

30

Д346

2,5

0,5 - 1 - 0,5

50

5

127, 220

125

31

Д360

трехфазный

1,5

0,5 - 1 - 0,5

50

5

100, 220, 380

70

32

Д361

трехфазный

1,5

0,5 - 1 - 0,5

50

5

100, 220, 380

110

0,9 - 1 - 0,2

110, 220

33

Д362

трехфазный

1,5

0,5 - 1 - 0,5

50

5

127, 220, 380

90

0,9 - 1 - 0,2

127, 220

34

Д363

трехфазный

1,5

0,5 - 1 - 0,5

50

5

127, 220, 380

130

0,9 - 1 - 0,2

35

Д364

трехфазный

2,5

0,5 - 1 - 0,5

50

5

127, 220, 380

130

36

Д382

электромех.

1,5

0,5 - 1 - 0,5

50

5

127, 220

100

0 - 1 - 0

37

Д392

2,5

0,5 - 1 - 0,5

50

5

127, 220, 380

38

Д510/1

1,0

0,9 - 1 - 0,2

50

0,1; 0,2

127, 220

150

39

Д510/2

1,0

0,9 - 1 - 0,5

50

0,1; 0,2

127, 220

150

40

Д510/3

1,0

0,5 - 1 - 0,5

50

0,1; 0,2

127, 220

150

41

Д510/4

1,0

0,9 - 1 - 0,2

50

0,5; 1

127, 220

150

42

Д510/5

1,0

0,9 - l - 0,5

50

0,5; 1

127, 220

150

43

Д510/6

1,0

0,5 - 1 - 0,5

50

0,5; 1

127, 220

150

44

Д510/7

1,0

0,9 - 1 - 0,2

50

2,5; 5

127, 220

150

45

Д510/8

1,0

0,9 - 1 - 0,5

50

2,5; 5

127, 220

150

46

Д510/9

1,0

0,5 - 1 - 0,5

50

2,5; 5

127, 220

150

47

Д510/10

1,0

0,9 - 1 - 0,2

50

5; 10

127, 220

150

48

Д510/11

1,0

0,9 - 1 - 0,5

50

5; 10

127, 220

150

49

Д510/12

1,0

0,5 - 1 - 0,5

50

5; 10

127, 220

150

50

Д578/1

электродинам.

однофазный

0,5

0 - 90 - 180 - 270 - 360

50

5; 10

100, 127, 220

270

1 - 0 - 1 - 0 - 1

51

Д578/2

-»-

однофазный

0,5

0 - 90 - 180 - 270 - 360

60

5; 10

100, 220, 380

270

1 - 0 - 1 - 0 - 1

52

Д5781

-»-

однофазный

0,5

0 - 90 - 180 - 270 - 360

50

5; 10

100, 127, 220

270

1 - 0 - 1 - 0 - 1

53

Д5782

-»-

однофазный

0,5

0 - 90 - 180 - 270 - 360

60

5; 10

100, 220, 380

270

1 - 0 - 1 - 0 - 1

54

Д586

универсальн.

1,5

0,5 - 1 - 0,5

50

0,1; 0,2

127, 220

170

0,9 - 1 - 0,2

0,5; 1,5;

0,9 - 1 - 0,5

10

55

Д5000

электродинам.

однофазный

0,2

0 - 90 - 180 - 270 - 360

50

5; 10

100, 127, 220

270

1 - 0 - 1 - 0 - 1

56

Д5023/1

-

0,5

1 - 0 - 1

50, 100, 400, 2400

1; 5

100, 220, 380

57

Д5043

электродинам.

однофазный

0,2

0 - 90 - 180 - 270 - 360

50

5; 10

100, 127, 220

270

1 - 0 - 1 - 0 - 1

58

2,5

0,5 - 1 - 0,5

50

5

127, 220, 380

90

0,9 - 1 - 0,2

59

трехфазный

2,5

50, 60

1; 5

100, 220, 380

60

трехфазный

2,5

0 - 1 - 0

50, 400

1; 5

127, 220, 380

ПРИЛОЖЕНИЕ 2
Справочное

Технические характеристики образцовых и вспомогательных средств поверки измерителей коэффициента мощности (фазометров)

Наименование средств поверки

Диапазон напряжения, В

Диапазон токов, А

Диапазон частот, Гц

Погрешность (разрешающая способность) угл. мин.

Пределы измерения (установки) КМ, град.

Примечание

1

2

3

4

5

6

7

Поверочные установки

УПФ-50

36, 100, 127, 220, 380

0,2; 1; 2; 5; 10

45 - 55

± 12

0 - 360

УПФ-5М

15 - 600

0,1 - 10

40 - 5000

4 - 20

0 - 360

нестандартная

АУПФ-7

15 - 600

0,1 - 10

40 - 20000

40 - 60

0 - 360

нестандартная

АУПКМ-3

15 - 600

5

50, 500, 1000, 2400, 4000, 8000, 10000

± 0,5°

-355 - +355

нестандартная

УПКМ-5

1 - 450

0,1 - 5

50, 500, 1000, 2400, 2880, 4000, 8000, 10000

1

0 - 360

нестандартная

ОСИ коэффициента мощности Д5781

100, 127, 220

5; 10

50

кл. 0,5

0 - 360

емк., инд., приемник, генератор

Д5782

100, 220, 380

5; 10

60

кл. 0,5

0 - 360

емк., инд., приемник, генерат.

100, 220, 380

1; 5

50; 100; 400; 2400

кл. 0,5

1-0-1

100, 127, 220

5; 10

49 - 50 - 51

кл. 0,2

0 - 360

емк., инд., приемник, генерат.

100, 127, 220

5; 10

49 - 50 - 51

кл. 0,2

0 - 360

емк., инд., приемник, генерат. с поправками

Ф2-16

0,1 - 10

-

20 - 106

0,2º

180 - 0 - 180

разрешающая способность

Ф2-28

0,01 - 10

-

5 - 5·105

0,01º

0 - 360

разрешающая способность

Ф2-34

0,01 - 2

-

0,5 - 5·106

0,01º

0 - 360

разрешающая способность

Ф2-35

0,01 - 10

-

0,1 - 107

0,001º

0 - 360

разрешающая способность

Ф5131

0,03 - 100

-

10-3 - 2·105

± 0,5º (10-3 - 103) Гц

0 - 359,9

± 1,0º (103 - 2·105) Гц

Ф5136

-

-

20 - 2·106

0,1º

0 - 360

Калибраторы фазового сдвига

Ф5125

0,1 - 10

-

2 - 20·103

0,1º

0 - 360

Ф5224

0,001 - 10

-

0,001 - 2·105

± 0,1º

0 - 360

Ф1-4

0,001 - 1

-

5 - 107

± 0,03º (20 - 104 Гц)

0 - 360

± 0,05º (104 - 106 Гц)

Задающие системы установок

У3551

0,5 - 60

0,1 - 25

40 - 20000

0,1 - 0,5 %

0 - 360

погрешность определяется используемым ОСИ

УППУ-1М

0,01 - 750

0,01 - 10

40 - 20000

0,04 - 0,15

0

cos φ = 1

0,01 - 750

0,01 - 10

40 - 20000

-

0 - 360

погрешность определяется используемым ОСИ

У1134

150 - 600

0,5 - 50

40 - 60

-

0 - 360

трехфазная. Погрешность определяется используемым ОСИ

Генераторы

ГДК-7

1 - 600

0,1 - 10

40 - 20000

1

0 - 360

разрешающая способность

ГДК-7М

1 - 300

0,1 - 10

50, 500, 1000, 2400, 2880, 4000, 8000, 10000

1

0 - 360

разрешающая способность

Индикаторы квадратуры

Д5002

15 - 600

0,025 - 10

45 - 1500

15

± 90

разрешающая способность. Погрешность определяется используемым ОСИ

Ваттметры

Д5004

30 - 600

0,01 - 10

45 - 500

кл. 0,5

номинальный коэффициент мощности cos φ = 1

Д5063

30 - 600

0,1 - 0,2

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 1

65 - 500

Д5064

30 - 600

0,5 - 1

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 1

65 - 500

Д5065

30 - 600

2,5 - 5

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 1

65 - 500

Д5066

30 - 600

5 - 10

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 1

65 - 500

Д5067

100 - 150

1; 5

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 1

65 - 500

Д5016

30 - 600

0,025 - 10

45 - 1000

кл. 0,2

номинальный коэффициент мощности cos φ = 1

Д5086

30 - 600

0,1 - 0,2

45 - 500

кл. 0,2

номинальный коэффициент мощности cos φ = 1

500 - 1000

Д5087

30 - 600

0,5 - 1

45 - 500

кл. 0,2

номинальный коэффициент мощности cos φ = 1

500 - 1000

Д5088

30 - 600

2,5; 5

45 - 500

кл. 0,2

номинальный коэффициент мощности cos φ = 1

500 - 1000

Д5089

30 - 600

5; 10

45 - 500

кл. 0,2

номинальный коэффициент мощности cos φ = 1

500 - 1000

Д5056

30 - 600

0,1 - 10

45 - 500

кл. 0,1

номинальный коэффициент мощности cos φ = 1

500 - 1000

Д5104

30 - 600

0,1; 0,2

45 - 65

кл. 0,1

номинальный коэффициент мощности cos φ = 1

65 - 500

Д5105

30 - 600

0,5; 1

45 - 65

кл. 0,1

номинальный коэффициент мощности cos φ = 1

Д5106

30 - 600

2,5; 5

45 - 65

кл. 0,1

номинальный коэффициент мощности cos φ = 1

65 - 500

Д5107

30 - 600

5; 10

45 - 65

кл. 0,1

номинальный коэффициент мощности cos φ = 1

65 - 500

Ваттметры малокосинусные

Д5020

30 - 600

0,25 - 10

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 0,1

65 - 500

Д5092

30 - 600

0,25; 0,5

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 0,1

150 - 500

Д5093

30 - 600

0,5; 1

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 0,1

150 - 500

Д5094

30 - 600

2,5; 5

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 0,1

150 - 500

Д5095

30 - 600

5; 10

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 0,1

150 - 500

Ваттвариотры

Д5068

100 - 250

1

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 1

65 - 1100

кл. 1

Д5069

375

1

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 1

65 - 1100

Д5070

100 - 250

5

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 1

65 - 1100

кл. 1

Д5071

375

5

45 - 65

кл. 0,5

номинальный коэффициент мощности cos φ = 1

65 - 1100

ПРИЛОЖЕНИЕ 3
Справочное

Зависимость величины R1 - R4 и С от значений коэффициента мощности

Предел по напряжению 100 В

φº

емкостный сдвиг

индуктивный сдвиг

R1 Ом

R2 Ом

С мкФ

R1 Ом

R4 Ом

R2 Ом

С мкФ

50 Гц

60 Гц

50 Гц

60 Гц

0

5970

30

закоротить

2500

2475

25

разомкнуть

10

5880

30

3,05602

2,54669

5000

837

30

0,76002

0,63335

20

5610

30

1,55141

1,29684

3000

2770

30

0,80036

0,66697

30

5170

30

1,06071

0,88393

3000

3100

34

1,19967

0,99973

40

4570

30

0,82509

0,68757

5000

2720

50

1,49919

1,24932

50

3830

30

0,69228

0,57690

5000

3000

80

1,99948

50

5000

2997

63

1,66623

60

2970

30

0,61288

0,51073

5000

2830

79

2,99952

2,49996

70

2020

30

0,56543

0,47119

5000

4850

148

3,50070

2,91725

80

1010

30

0,53995

0,44996

6040

5660

340

6,00055

5,00046

Предел по напряжению 127 В

φº

емкостный сдвиг

индуктивный сдвиг

R1 Ом

R2 Ом

С мкФ

R1 Ом

R4 Ом

R2 Ом

С мкФ

50 Гц

60 Гц

50 Гц

60 Гц

0

7590

30

закоротить

3175

3150

25

разомкнуть

10

7480

30

2,40494

2,00412

6350

840

30

0,73391

0,61159

20

7130

30

1,22206

1,01838

3810

2772

28

0,71821

0,59861

30

6670

30

0,83577

0,69647

3810

3202

32

1,05115

0,87596

40

5810

30

0,64989

0,54158

6350

2724

46

1,38556

1,15463

50

4870

30

0,54534

0,45445

6350

2996

57

1,84094

1,53412

60

3780

30

0,48258

0,40215

6350

2837

72

2,76497

2,30414

70

2580

30

0,44411

0,37009

6350

4818

130

3,14634

2,62195

80

1290

30

0,42542

0,35451

7670

5680

310

5,37089

4,47567

Предел по напряжению 220 В

φº

емкостный сдвиг

индуктивный сдвиг

R1 Ом

R2 Ом

С мкФ

R1 Ом

R4 Ом

R2 Ом

С мкФ

50 Гц

60 Гц

50 Гц

60 Гц

0

13170

30

закоротить

5500

5470

30

разомкнуть

10

12970

30

1,38932

1,15776

11000

1880

30

0,34506

0,28755

20

12370

30

0,70564

0,58803

6600

6130

30

0,36380

0,30317

30

11400

30

0,48256

0,40214

6600

6860

34

0,54534

0,45445

40

10080

30

0,37541

0,31284

11000

6030

50

0,68246

0,56872

50

8460

30

0,31475

0,26229

11000

6658

62

0,90986

0,75822

60

6570

30

0,27868

0,23215

11000

6320

79

1,36352

1,13627

70

4490

30

0,25645

0,21370

10000

9864

134

1,75018

1,45848

80

2260

30

0,24522

0,20435

12080

11682

320

3,00003

2,50002

Предел по напряжению 380 В

φº

емкостный сдвиг

индуктивный сдвиг

R1 Ом

R2 Ом

С мкФ

R1 Ом

R4 Ом

R2 Ом

С мкФ

50 Гц

60 Гц

50 Гц

60 Гц

0

22770

30

закоротить

9500

9470

30

разомкнуть

10

22420

30

0,80450

0,67042

15000

2582

23

0,25301

0,21084

20

21400

30

0,40830

0,34025

9000

8380

25

0,26670

0,22225

30

19720

30

0,27928

0,23273

9000

9360

28

0,40018

0,33349

40

17440

30

0,21725

0,18104

15000

8260

40

0,50012

0,41676

50

14630

30

0,18228

0,15190

15000

9120

50

0,66695

0,55579

60

11340

30

0,16171

0,13476

15000

8660

63

1,00013

0,83344

70

7770

30

0,14861

0,12384

15000

13555

110

1,22366

1,01971

80

3930

30

0,14181

0,11817

18000

17730

280

2,00627

1,67189

Предел по напряжению 100 В

cos φ

емкостный сдвиг

индуктивный сдвиг

R1 Ом

R2 Ом

С мкФ

R1 Ом

R4 Ом

R2 Ом

С мкФ

50 Гц

60 Гц

50 Гц

60 Гц

0,1

570

30

0,53345

0,44454

10000

10150

1020

6,00567

0,1

10000

10120

1050

5,00472

0,2

1170

30

0,54171

0,45142

6000

4330

260

5,99967

4,99973

0,3

1770

30

0,55638

0,46365

5000

4960

166

4,00117

3,33431

0,4

2370

30

0,57918

0,48265

5000

3470

106

3,49971

2,91640

0,6

3570

30

0,66350

0,55292

5000

2510

63

2,49952

2,08293

0,7

4170

30

0,74325

0,61938

5000

3750

65

1,50146

1,25122

0,8

4770

30

0,88464

0,73720

5000

2290

46

1,50020

1,25016

0,9

5370

30

1,21771

1,01476

5000

2190

41

0,99984

0,83320

0,99

5910

30

3,76323

3,13602

5000

700

30

0,71229

0,59357

Предел по напряжению 127 В

cos φ

емкостный сдвиг

индуктивный сдвиг

R1 Ом

R2 Ом

С мкФ

R1 Ом

R4 Ом

R2 Ом

С мкФ

50 Гц

60 Гц

50 Гц

60 Гц

0,1

730

30

0,42115

0,35095

10000

10080

820

6,07594

5,06328

0,2

1490

30

0,42766

0,35638

7620

4370

240

5,43208

4,52673

0,3

2260

30

0,43738

0,36449

6350

4960

150

3,57629

2,9824

0,4

3020

30

0,45577

0,37981

6350

3452

98

3,20426

2,67022

0,6

4540

30

0,52265

0,43655

6350

3496

64

1,86148

1,55123

0,7

5300

30

0,58568

0,48806

6350

3758

57

1,36331

1,13609

0,8

6040

30

0,69966

0,56304

6350

2292

43

1,39889

1,16574

0,9

6830

30

0,95885

0,79679

6350

2202

38

0,93148

0,77623

0,99

7510

30

2,96466

2,47055

6350

702

28

0,69299

0,57750

Предел по напряжению 220 В

cos φ

емкостный сдвиг

индуктивный сдвиг

R1 Ом

R2 Ом

С мкФ

R1 Ом

R4 Ом

R2 Ом

С мкФ

50 Гц

60 Гц

50 Гц

60 Гц

0,1

1290

30

0,24247

0,20207

20000

21350

1000

3,00220

2,50183

0,2

2610

30

0,24623

0,20519

12000

8930

240

3,00169

2,50141

0,3

3930

30

0,25290

0,21075

10000

10100

150

2,00078

1,66731

0,4

5250

30

0,25327

0,21939

10000

7050

95

1,75085

1,45904

0,6

7890

30

0,30159

0,25133

10000

5090

57

1,24960

1,04133

0,7

9210

30

0,33784

0,28154

10000

7580

56

0,75040

0,62533

0,8

10500

30

0,40211

0,33509

10000

4630

42

0,75010

0,62508

0,9

11850

30

0,56351

0,46125

10000

4420

37

0,50031

0,41692

0,99

13040

30

1,71030

1,42525

10000

1250

25

0,40124

0,33436

Предел по напряжению 380 В

cos φ

емкостный сдвиг

индуктивный сдвиг

R1 Ом

R2 Ом

С мкФ

R1 Ом

R4 Ом

R2 Ом

С мкФ

50 Гц

60 Гц

50 Гц

60 Гц

0,1

2250

30

0,14038

0,11699

20000

6560

345

6,17352

5,14460

0,2

4530

30

0,14255

0,11880

15000

13550

215

2,00030

1,66692

0,3

6810

30

0,14642

0,12201

15000

15240

130

1,33407

1,11172

0,4

9090

30

0,15242

0,12701

15000

10830

85

1,15492

0,96243

0,6

13650

30

0,17461

0,14580

15000

7660

53

0,83360

0,89467

0,7

15930

30

0,19559

0,16209

15000

11400

50

0,50036

0,41697

0,8

18210

30

0,23280

0,19400

15000

7960

39

0,45784

0,38153

0,9

20490

30

0,32045

0,26704

15000

6650

37

0,33349

0,9

15000

6655

32

0,27791

0,99

22540

30

0,99041

0,82534

15000

1770

22

0,28344

0,23620

ПРИЛОЖЕНИЕ 4
Справочное

Зависимость показаний ваттметра и варметра от значений коэффициента мощности

Нагрузка cos φ

Величина тока 5; 1 A

Величина тока 2,5; 0,5 A

показания ваттметра, деления

показания варметра, деления

показания ваттметра, деления

показания варметра, деления

Емкостная 0,50

50

86,6

25

43,3

0,55

55

83,5

27,5

41,7

0,60

60

80,0

30

40,0

0,65

65

76,0

32,5

38,0

0,70

70

71,4

35

35,7

0,75

75

66,1

37,5

33,1

0,80

80

60,0

40

30,0

0,85

85

52,7

42,5

26,3

0,90

90

43,6

45

21,8

0,95

95

31,2

47,5

15,6

Активная 1

100

0

50

0

Индуктивная 0,95

95

31,2

47,5

15,6

0,90

90

43,6

45

21,8

0,85

85

52,7

42,5

26,3

0,80

80

60

40,0

30,0

0,75

75

66,1

37,5

33,1

0,70

70

71,4

35,0

35,7

0,65

65

76,0

35,5

38,0

0,60

60

90,0

30,0

40,0

0,55

55

83,5

27,5

41,7

0,50

50

86,6

25,0

43,3

0,45

45

89,3

25,5

44,7

0,40

40

91,7

20,0

45,8

0,35

35

93,7

17,5

46,8

0,30

30

95,4

15,0

47,7

0,25

25

96,8

12,5

48,4

0,20

20

98

10

49,0

ПРИЛОЖЕНИЕ 5
Рекомендуемое

Пример заполнения протокола поверки фазометров методом сличения с образцовым фазометром

Протокол № 17

1. Определение основной погрешности фазометра типа Д5000 № 6320

Применяемая аппаратура: установка для поверки энергетических фазометров класса 0,2 и ниже УПФ-5.

Номинальные ток 5 А и напряжение 220 В.

Таблица

Шкала

Шкала

Показания поверяемого фазометра φ

Показания образцового фазометра А1

Погрешность угл. мин.

Показания образцового фазометра А2

Вариация угл. мин.

Показания поверяемого фазометра

Эквивалентные значения φ

Показания образцового фазометра А3

Погрешность в значениях φ угл. мин.

Погрешность в значениях cos φ

Показания образцового фазометра А4

Вариация угл. мин.

1

2

3

4

5

6

7

8

9

10

11

12

Емкостный квадрант

0°12

+12

0°20

8

1

360°

0°10

+10

0

0°20

10

10°

350°02

+2

350°17

15

0,99

351°54

351°57

+3

-0,0004

352°06

9

20°

340°12

+12

339°54

18

0,9

334°10

334°21

+11

-0,0004

334°29

8

30°

330°11

+11

329°57

14

0,8

323°08

323°20

+12

-0,0023

323°25

5

40°

320°09

+9

319°52

17

0,7

314°26

314°34

+8

-0,0016

314°47

13

50°

310°01

+1

310°16

15

0,6

306°52

306°52

0

0

307°06

12

60°

299°53

-7

300°10

17

0,5

300°

299°53

-7

+0,0016

300°04

11

70°

289°47

-13

290°

13

0,4

293°35

293°31

-4

+0,0010

293°48

17

80°

279°50

-10

280°04

14

0,3

287°28

287°20

-8

+0,0022

287°36

16

90°

269°56

-4

270°10

14

0,2

281°32

281°33

+1

+0,0003

281°45

12

Индуктивный квадрант

10°

10°05

-5

9°53

12

0,99

8°06

8°15

-9

+0,0004

8°00

15

20°

20°12

-12

19°58

14

0,9

25°50

25°58

-8

+0,0011

25°44

14

30°

30°15

-15

30°03

12

0,8

36°52

36°55

-3

+0,0005

30°36

19

40°

40°08

-8

39°55

13

0,7

45°34

45°52

-18

+0,0036

45°27

20

50°

50°13

-13

49°56

17

0,6

53°06

53°08

0

0

53°00

8

60°

59°59

+1

59°48

13

0,5

60°

59°55

+5

-0,0013

59°44

11

70°

69°52

+6

69°40

12

0,4

66°25

66°19

+6

-0,0016

66°09

10

80°

79°45

+15

80°00

15

0,3

72°32

72°25

+7

-0,0020

72°17

8

90°

89°50

+10

90°05

15

0,2

78°28

76°29

-1

+0,0003

78°07

12

0,1

84°26

24°27

-11

+0,0033

84°20

7

0

90°

90°17

-17

+0,0051

90°19

2

Номинальные ток 5 А и напряжение 100 В

0°11

+11

1

360°

0°10

+10

0

90°е

269°54

-6

0е

270°

270°15

+15

-0,0045

30°о

30°17

-17

0,7и

45°34

45°34

-16

+0,0032

90°и

89°35

-15

0и

90°

90°13

-13

+0,0039

Номинальные ток 5 А и напряжение 127 В

0°08

+8

1

360°

0°09

+9

0

90°е

269°57

-3

0е

270°

270°11

+11

-0,0033

90°е

89°47

+13

0и

90°

90°15

-15

+0,0045

30°е

30°12

-12

0,7и

45°34

45°46

-14

+0,0028

Номинальные ток 10 А и напряжение 100 В

0°09

+9

1

360°

0°17

+17

0

90°е

269°55

-5

0о

270°

270°13

+13

-0,0039

90°и

89°53

+7

0и

90°

90°14

-14

+0,0042

30°и

30°17

+17

0,7и

45°34

45°46

-14

+0,0028

Номинальные ток 10 А и напряжение 127 В

0°07

+7

1

360°

0°10

+10

0

90°е

269°03

-3

0е

270°

270°12

+12

-0,0036

90°и

89°48

+12

0и

90°

90°10

-10

+0,0030

30°и

30°09

+9

0,7и

45°34

45°42

-8

+0,0018

Номинальные ток 10 А и напряжение 220 В

0°12

+12

1

360°

0°08

+8

0

90°е

269°53

-7

0е

270°

270°13

+13

-0,0039

90°и

89°45

+15

0и

90°

90°13

-13

+0,0039

30°и

30°11

-11

0,7и

45°34

45°44

-10

+0,0020

Погрешность не превышает пределы допустимой 22.

Примечание: Показания образцового фазометра при подходе к поверяемой точке шкалы со стороны меньших значений A1 и А3.

Показания образцового фазометра при подходе к поверяемой точке шкалы со стороны больших значений A2 и А4.

ПРИЛОЖЕНИЕ 6
Справочное

Значение cos φ, выраженное в градусной мере

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

0,10

0,0

90,000

89,427

88,854

88,281

87,708

87,134

86,560

86,986

85,411

84,836

84,261

0,1

84,261

83,866

83,108

82,530

81,952

81,373

80,791

80,212

79,630

79,047

78,463

0,2

78,463

77,878

77,291

76,703

76,114

75,523

74,930

74,336

73,740

73,142

72,542

0,3

72,542

71,941

71,337

70,731

70,123

69,513

68,900

68,264

67,666

67,046

66,422

0,4

66,422

65,795

65,165

64,532

63,896

63,256

62,613

61,966

61,315

60,659

60,000

0,5

60,000

59,336

58,668

57,995

57,316

56,633

55,944

55,250

54,549

53,843

53,130

0,6

53,130

52,411

51,684

50,950

50,208

49,458

48,700

47,933

47,156

46,370

45,573

0,7

45,573

44,766

43,946

43,114

42,269

41,410

40,536

39,646

38,746

37,816

36,870

0,8

36,870

35,904

34,915

33,901

31,860

31,768

30,683

29,541

28,358

27,127

25,842

0,9

25,842

24,495

23,074

21,565

19,949

18,195

16,260

14,070

11,478

8,110

0,000

Примечание: Значение коэффициента мощности определяется цифрами, расположенными в первом столбце и первой строке таблицы.

Значение угла, соответствующего данному коэффициенту мощности, находится на пересечении соответствующей строки и столбца.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАНА И ВНЕСЕНА Государственным Комитетом CCСР по стандартам

ИСПОЛНИТЕЛИ

А.А-Б. Ахмадов, канд. техн. наук (руководитель темы), Н.Н. Василенко

2. УТВЕРЖДЕНА на заседании секции НТС УкрЦСМ от 20.12.88 г. Протокол № 16.

3. ЗАРЕГИСТРИРОВАНА ВНИИМС

4. ВЗАМЕН инструкции 194-62.

СОДЕРЖАНИЕ

1. Операции поверки. 1

2. Средства поверки. 1

3. Требования безопасности. 3

4. Условия поверки. 3

5. Подготовка к поверке. 3

6. Проведение поверки. 4

7. Обработка результатов измерений. 13

8. Оформление результатов поверки. 14

Приложение 1. Технические характеристики измерителей коэффициента мощности (фазометров) 14

Приложение 2. Технические характеристики образцовых и вспомогательных средств поверки измерителей коэффициента мощности (фазометров) 16

Приложение 3. Зависимость величины R1 - R4 и С от значений коэффициента мощности. 19

Приложение 4. Зависимость показаний ваттметра и варметра от значений коэффициента мощности. 21

Приложение 5. Пример заполнения протокола поверки фазометров методом сличения с образцовым фазометром.. 22

Приложение 6. Значение cos φ, выраженное в градусной мере. 23





© 2013 Ёшкин Кот :-)
