ТИПОВЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
К АППАРАТУРЕ ВЧ СВЯЗИ

РАЗРАБОТАНО Филиалом ОАО "НТЦ Электроэнергетики" - ВНИИЭ

Исполнители Л.И. Брауде, B.C. Скитальцев, Ю.П. Шкарин

Под общей редакцией А.К. Белотелова, А.Н. Макеева (ОАО "ФСК ЕЭС")

СОГЛАСОВАНО с ОАО "ФСК ЕЭС"

Заместитель Председателя Правления В.А. Васильев

с ОАО "СО-ЦДУ ЕЭС"

Заместитель Председателя Правления Н.Г. Шульгинов

УТВЕРЖДЕНО ОАО РАО "ЕЭС России" 10.07.2007

Технический директор Б.Ф. Вайнзихер

1 ВВЕДЕНИЕ

1.1 Объект типовых технических требований

Типовые технические требования (ТТТ) распространяются на аппаратуру каналов высокочастотной (ВЧ) связи по высоковольтным линиям электропередачи напряжением 35 кВ и выше (в дальнейшем по тексту "аппаратура").

1.2 Принцип разделения аппаратуры на виды

Аппаратура разделяется на следующие основные виды:

- специализированная, служащая для передачи одного вида информации (чаще всего - от устройств РЗ и ПА);

- комбинированная, служащая для передачи нескольких видов информации (речь, телемеханика, данные, дискретные сигналы РЗ и ПА).

Специализированная аппаратура используется в России для передачи следующих сигналов РЗ и ПА:

- непрерывных сигналов высокочастотных (ВЧ) защит (аппаратура каналов ВЧ защит - дифференциально-фазных (ДФЗ) и других РЗ)*;

_____________

* Настоящие технические требования к аппаратуре для передачи непрерывных сигналов ВЧ защит являются минимальными и требуют дополнения и уточнения при заказе аппаратуры для конкретного типа защиты.

- дискретных сигналов и команд РЗ и ПА (для РЗ - отключающих, разрешающих, ускоряющих сигналов и т.п., для ПА - информационных, аварийных, исполнительных и т.п.).

Комбинированная аппаратура подразделяется на два типа:

- с частотным разделением между сигналами различных видов передаваемой информации (аппаратура с ЧРК);

- с временным разделением между сигналами различных видов передаваемой информации (аппаратура с ВРК).

При этом возможен вариант использования в одной аппаратуре разделения между сигналами с использованием принципов и ЧРК и ВРК.

1.3 Структура ТТТ

Настоящие ТТТ разбиты на разделы, относящиеся к аппаратуре в целом, к отдельным ее частям и к различным типам разделения каналов*. ТТТ устанавливают рекомендуемые значения параметров входных и выходных интерфейсов аппаратуры и соответствующих этим интерфейсам сигналов (рис. 1 - 3). При этом имеется в виду, что модемы для передачи данных и сигналов телемеханики являются внешними устройствами, и в комбинированной аппаратуре предусматриваются только соответствующие входы и выходы для подключения этих устройств.

________________

* В комбинированной аппаратуре, использующей оба принципа (ЧРК и ВРК), применимы ТТТ, разработанные для аппаратуры с ЧРК (для той части, которая использует принцип ЧРК) и аппаратуры с ВРК (для той части, которая использует принцип ВРК).

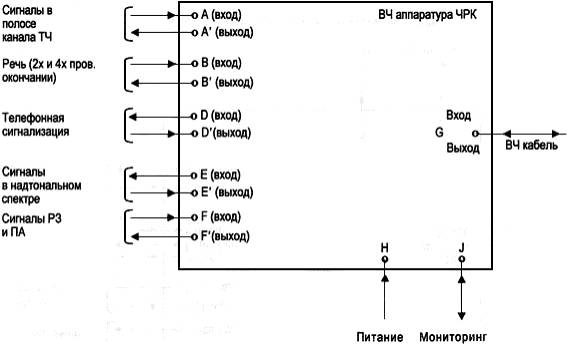

Рисунок 1 - Цепи интерфейса аппаратуры с ЧРК

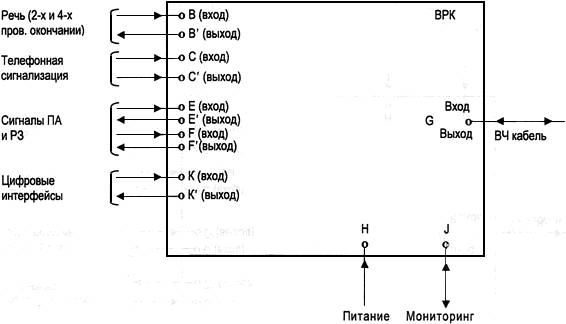

Рисунок 2 - Цепи интерфейса аппаратуры с ВРК

ПЕРЕДАТЧИК

ПРИЕМНИК

ФЧ - формирующая часть; КОЧ - каналообразующая часть.

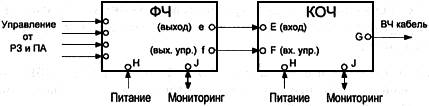

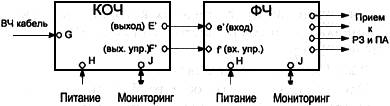

Рисунок 3 - Цепи интерфейса аппаратуры для передачи
дискретных сигналов - команд РЗ и ПА

2 ПРИНЯТЫЕ ОПРЕДЕЛЕНИЯ И ОБОЗНАЧЕНИЯ

2.1 Аппаратура

2.1.1 Аппаратура с ЧРК.

Аппаратура, в которой для передачи сигналов различных видов информации (речь, телемеханика, данные, сигналы РЗ и ПА) используется принцип частотного разделения между этими сигналами.

Примечание - Сигналы РЗ и ПА передаются, как правило, при отключении всех остальных сигналов или их части. Частоты сигналов РЗ и ПА могут совмещаться с частотами отключаемых сигналов.

2.1.2 Аппаратура с ВРК.

Аппаратура, в которой для передачи сигналов различных видов информации (речь, телемеханика, данные) используется принцип временного разделения между этими сигналами.

Примечание - Сигналы РЗ и ПА в аппаратуре с ВРК передаются, как правило, при отключении всех остальных сигналов или их части.

2.2 Диапазон частот

2.2.1 Общий ВЧ диапазон.

Диапазон частот, в пределах которого могут выбираться номинальные полосы частот каналов ВЧ связи по ЛЭП (16 - 1000 кГц).

2.2.2 Базисная полоса частот.

Элементарная часть общего ВЧ диапазона, имеющая ширину 4 кГц. При использовании аппаратуры с ЧРК базисная полоса частот используется для передачи информации по одному каналу тональной частоты (ТЧ) в одном направлении передачи.

2.2.3 Номинальная полоса частот.

Полоса частот, равная или кратная базисной, используемая для передачи (приема) информации в конкретной аппаратуре.

2.2.4 Номинальная частота аппаратуры.

Для каналов телефонной связи - нижняя граничная частота номинальной полосы частот передачи или приема аппаратуры в линии, для каналов передачи непрерывных сигналов ВЧ защит - центральная частота номинальной полосы частот.

2.2.5 Контрольная частота (КЧ) - частота контрольного сигнала, передаваемого в линию и используемого для автоматической регулировки усиления (АРУ), автоматической подстройки частоты (АПЧ) и других целей. Как в специализированной, так и в комбинированной аппаратуре для передачи дискретных сигналов РЗ и ПА КЧ должна использоваться для непрерывного контроля исправности.

2.2.6 Охранная полоса частот.

Полоса частот, кратная базисной полосе частот, разделяющая номинальные полосы частот передачи и приема одной аппаратуры.

2.2.7 Канал ТЧ.

Канал с передачей сигналов в полосе частот, располагающихся между 0 и 4 кГц.

2.2.8 Эффективно передаваемая полоса канала ТЧ.

Часть полосы канала ТЧ, используемая для передачи всех видов информации: речи, телемеханики, данных, сигналов вызова, контрольной частоты (КЧ), РЗ и ПА и других.

2.2.9 Эффективно передаваемая полоса частот канала речи.

Часть полосы ТЧ, используемая для передачи речи.

2.2.10 Эффективно передаваемая полоса частот в надтональном спектре.

Часть полосы ТЧ, используемая для передачи сигналов телемеханики, данных внеполосной сигнализации, КЧ.

2.2.11 Номинальная полоса частот канала контрольной частоты.

Часть полосы ТЧ канала, используемая для передачи сигналов синхронизации, автоматической регулировки приемного уровня и обмена служебной информацией для контроля и управления работой оборудования.

2.3 Номинальное сопротивление

Значение сопротивления, на которое рассчитаны входные и выходные цепи и которое используется при проверке выполнения соответствующих требований к аппаратуре.

2.4 Выходная мощность

2.4.1 Номинальная выходная мощность - Рн.

Пиковая мощность огибающей на ВЧ выходе аппаратуры, на которую рассчитан выходной усилитель мощности и при которой внеполосные излучения на выходе аппаратуры удовлетворяют нормам.

2.4.2 Номинальная выходная мощность канала - Рк.

Часть номинальной выходной мощности аппаратуры, которая используется для передачи сигналов в одном канале многоканальной аппаратуры.

2.5 Внеполосное излучение

Излучения на частотах, расположенных вне номинальной полосы частот аппаратуры, содержащие продукты нелинейных искажений передаваемого сигнала.

2.6 Обозначения уровней

2.6.1 Абсолютный уровень мощности - дБм (dBm).

Абсолютный уровень мощности ХдБм определяет отношение мощности Рх к мощности 1 МВт и рассчитывается как

ХдБм = 10log(Px/1МВт).

(1)

2.6.2 Относительный уровень мощности - дБо (dBr).

Относительный уровень мощности в любой точке Х системы ХдБо определяет отношение мощности Рх в этой точке к мощности в опорной точке (обычно в начале системы передачи) Pref и рассчитывается как

ХдБо = 10log(Px/Pref).

(2)

Так, в точке системы с относительным уровнем абсолютный уровень мощности будет равен уровню ХдБм, если в точку с нулевым относительным уровнем будет подан сигнал с нулевым уровнем по мощности.

2.6.3 Системный уровень мощности - дБм0 (dBm0).

Системный уровень мощности ХдБм0 определяется по отношению к уровню в точке системы с нулевым относительным уровнем. Положительная или отрицательная величина ХдБм0 в любой точке системы обозначает, что данный сигнал больше или меньше уровня тестового сигнала в точке с относительным нулевым уровнем. Таким образом, для любой точки системы имеет место соотношение

Х дБм=Х дБм0+Х дБ0.

2.6.4 Системный псофометрический уровень мощности - дБм0п (dBm0p).

Выражение дБм0п употребляется в том же смысле, как дБм0, только в этом случае уровень измеряется с помощью псофометра.

2.7 Модуляция

2.7.1 AM ОБП - амплитудная модуляция с передачей одной боковой полосы частот и с подавлением несущей.

Используется в аппаратуре ВЧ связи для преобразования спектра частот сигналов пользователя в спектр частот, передаваемый в ЛЭП.

2.7.2 QAM (или КАМ) - квадратурная амплитудная модуляция.

Вид узкополосной модуляции несущей частоты, используемый при передаче цифровой информации для преобразования потока единиц и нулей в некоторую специфическую аналоговую форму сигнала, расположенную в тональном спектре частот.

2.7.3 OFDM (модуляция многих ортогонально расположенных частот).

Вид узкополосной модуляции с использованием многих несущих тональных частот, интервал между которыми выбирается по специальным правилам, так, чтобы информация каждого несущего колебания могла быть обнаружена приемником, даже если имеется перекрытие спектров несущих колебаний.

2.8 Время передачи команды РЗ или ПА

Время с момента поступления напряжения на управляющий вход передатчика команд РЗ и ПА до замыкания соответствующей выходной цепи приемника. В это время входит время прохождения сигнала в формирующей и каналообразующей частях передатчика и приемника и не входит задержка в передатчике, служащая для антидребезга.

2.9 Излишнее срабатывание

Излишним называется срабатывание (действие) защиты в случае, когда она не должна действовать, но в сети имеется требование на действие защиты (к примеру, при КЗ на другой ЛЭП). Для аппаратуры передачи сигналов команд, по аналогии, излишней должна называться команда, принятая при передаче другой команды (команд). Это событие может быть названо также трансформацией команд. Прием излишней команды может быть обусловлен как несовершенством аппаратуры, так и воздействием помех.

2.10 Помехозащищенность

Способность аппаратуры выполнять свои функции при воздействии помех.

2.10.1 Для каналов РЗ и ПА в соответствии со стандартом МЭК 60834-1 помехозащищенность характеризуют два показателя:

- безопасность - способность противостоять приему ложных (не передававшихся) команд при воздействии помех. Выражается вероятностью ложного действия (приема ложной команды) - рл.к;

- надежность - способность правильного приема переданной команды при воздействии помех. Выражается вероятностью отказа в приеме переданной команды (потери команды) ротк, либо вероятностью увеличения времени передачи команды сверх заданного значения (вероятностью замедления) рзам.

3 ОБЩИЕ ТРЕБОВАНИЯ К АППАРАТУРЕ

3.1 Температура и влажность

Аппаратура должна сохранять работоспособность при следующих условиях окружающей среды:

- температура от 0 до +45 °С;

- относительная влажность не более 95 % при температуре 20 °С.

Нормальными значениями для температуры и относительной влажности должны быть приняты:

- температура 20 °С;

- относительная влажность 60 %.

Аппаратура должна сохраняться работоспособной при температуре до +55 °С в течение не менее 24 ч/мес. При этом аппаратура может не сохранять номинальных параметров. В технических условиях должны быть указаны допустимые отклонения параметров. При уменьшении температуры до рабочих значений (от 0 до +45 °С) все параметры должны соответствовать ТТТ.

3.2 Образование конденсата, изморозь

Аппаратура должна быть защищена от воздействия брызг воды и проникновения металлических предметов к элементам, находящимся под напряжением. Степень защиты оболочек должна быть не хуже IP31.

3.3 Живучесть

3.3.1 Параметры аппаратуры должны быть в пределах, установленных ТТТ (в соответствии с ГОСТ 17516.1-90, группа механического исполнения М40), после воздействия одиночных ударов при пиковом ударном ускорении 3g и длительности действия ударного ускорения 2 - 20 мс (степень жесткости 1) и синусоидальной вибрации в диапазоне частот 0,5 - 100 Гц при максимальной амплитуде ускорения 0,25g (степень жесткости 8).

3.4 Условия хранения и транспортировки

Аппаратура, включая ее упаковку, должна отвечать требованиям рекомендаций МЭК 721-3-1 класса 1К5 (в части хранения) и 721-3-2 (в части транспортировки), а также ГОСТ 2991-85 и ГОСТ 15150-69.

3.5 Электропитание

Аппаратура должна соответствовать ТТТ при питании от источников, отвечающих следующим нормам.

3.5.1 Электропитание от сети переменного тока:

- номинальное напряжение 230 В;

- допустимые отклонения напряжения +10 % - 15 %;

- номинальная частота 50 Гц;

- допустимые отклонения частоты ±5 %;

- форма синусоидальная, с коэффициентом искажения не более 10 %.

3.5.2 Электропитание от источника постоянного тока:

- номинальные напряжения 220 В, 110 В, 60 В, 48 В;

- допустимые отклонения напряжения 10 % - 20 %;

- пульсация не более 12 %;

- помехи, генерируемые источником питания, не более 3 мВ псоф.

Дополнительные требования к электропитанию аппаратуры для передачи сигналов РЗ и ПА см. п. 8.4.

3.6 Изоляция, ЭМС и электробезопасность

Электрическая прочность и ЭМС аппаратуры должна соответствовать требованиям соответствующих публикаций МЭК (IEC255-5, IEC255-4, IEC255-22-1, IEC801-2, IEC801-3 и IEC801-4, IEC60495, IEC60834-1) и ГОСТ Р 51317.4.11-99, ГОСТ Р 51317.4.12-99, ГОСТ Р 51317.4.2-99, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99, ГОСТ Р 51179-98, ГОСТ Р 51317.4.14-2000, ГОСТ Р 51317.4.16-2000, ГОСТ Р 51317.4.17-2000, ГОСТ Р 51317.4.28-2000.

По электробезопасности аппаратура должна соответствовать ГОСТ 12.2.007.0-75.

3.7 Мониторинг, регистрация, сигнализация

В аппаратуре должна быть предусмотрена система мониторинга параметров, в том числе трактов приема и передачи с хронологической фиксацией произошедших событий в энергонезависимой памяти. Информация о времени регистрируемых событий должна браться от часов аппаратуры с дискретностью 1 мс. Должна быть предусмотрена возможность коррекции времени от внешнего датчика или (как минимум) синхронизации времени между аппаратами на концах канала.

Должна иметься возможность удаленного доступа к системе мониторинга. Должно быть предусмотрено три вида сигнализации состояния аппаратуры и канала, отображаемой на передней панели аппаратуры: нормальное состояние, предупредительная и аварийная сигнализация нештатных ситуаций. Часть предупредительных и аварийных сигналов должны выводиться на внешний сигнал.

3.8 Программное обеспечение и MMI

3.8.1 Программное обеспечение (ПО) должно осуществлять:

- обработку сигнала в соответствии с принятым алгоритмом его преобразования;

- управление конфигурацией и режимами;

- проведение тестирования;

- мониторинг с ведением и хранением в энергонезависимой памяти списка событий, фиксируемых в аппаратуре, с привязкой к дате и времени появления события;

- обмен информацией между терминалами о конфигурации терминала, списках событий, результатах тестирования, состоянии аварийной и предупредительной сигнализации.

3.8.2 Управление режимами аппаратуры, установка ее параметров, получение данных мониторинга и информации о событиях должны, в основном, производиться с помощью ПК.

3.8.3 Доступ к программному обеспечению должен осуществляться только по паролям. Уровень доступа каждого пароля должен быть определен при разработке.

3.8.4 Время, прошедшее от момента включения аппаратуры до начала выполнения всех ее функций (с учетом загрузки ПО и проведения процедуры самодиагностики), должно быть не более 10 мин.

3.8.5 Время, прошедшее от момента перезагрузки ПО при сбое аппаратуры до начала выполнения аппаратурой всех ее функций, должно быть не более 30 с.

3.8.6 Кратковременный перерыв питания на время от 100 до 500 мс не должен приводить к сбою ПО.

3.9 Надежность

3.9.1 Средняя наработка на отказ - То должна быть не менее 90000 ч, при испытаниях аппаратуры в заводских условиях при риске поставщика и заказчика, равных 0,3, приемочном уровне 1,5То и браковочном уровне 0,7То (в режиме дуплекс).

3.9.2 Среднее время восстановления аппаратуры Тв должно быть не более 20 мин. Время на доставку блоков и на подготовку к работе измерительных приборов в эту норму не входит.

3.9.3 Средний срок службы Тсл должен быть не менее 12 лет.

3.9.4 Средний срок сохраняемости Тсх должен быть не менее 3 лет.

3.10 Требования к конструкции

3.10.1 Габариты аппаратуры не должны превышать по высоте 42U и по ширине 19".

3.10.2 Аппаратура должна иметь модульную структуру.

3.10.3 Аппаратура может размещаться в шкафах или в корпусах.

3.11 Требования к документации

К аппаратуре должна прилагаться следующая документация:

- руководство по эксплуатации;

- паспорт;

- руководство по монтажу и наладке;

- функциональная схема.

4 ОБЩИЕ ТРЕБОВАНИЯ К ПАРАМЕТРАМ АППАРАТУРЫ

Настоящие требования распространяются на аппаратуру, использующую для формирования сигнала, передаваемого в ЛЭП, амплитудную модуляцию с передачей одной боковой полосы частот (AM ОБП).

Требования, относящиеся к параметрам, определяемым при работе аппаратуры в канале, соответствуют условиям соединения двух полукомплектов в канал через искусственную линию (ИЛ), которая имеет следующие параметры:

- характеристическое сопротивление ИЛ равно номинальному сопротивлению ВЧ выхода аппаратуры;

- затухание ИЛ определяется как

аил(дБ) = рном(дБм) - 15 - 20lgn,

(3)

где рном - номинальная выходная мощность аппаратуры (пиковая мощность огибающей);

n - число базисных полос частот в номинальной полосе частот аппаратуры.

4.1 Общий ВЧ диапазон располагается в пределах от 16 до 1000 кГц. Номинальные полосы частот передачи и приема аппаратуры могут располагаться в этом диапазоне с учетом ограничений, связанных с обеспечением ЭМС с радиоэлектронными средствами.

4.2 Номинальная полоса частот аппаратуры в направлении передачи и приема должна быть равна или кратна 4 кГц (базисной полосе частот), но не более 16 кГц. В специальных случаях допускается увеличение номинальной полосы частот до 48 кГц. Значения крайних частот полосы должны быть кратны 4.

Для аппаратуры передачи непрерывных сигналов ВЧ защит допускается значение номинальной полосы 2,0 кГц. Значения крайних частот полосы должны быть кратны 2. Минимально допустимая полоса пропускания для этой аппаратуры 1,4 кГц.

4.3 Номинальные полосы передачи и приема могут быть разнесены между собой на "охранную" полосу частот или быть "сближенными", то есть иметь нулевую "охранную" полосу. Минимально необходимая ширина "охранной" полосы частот при разнесенном варианте должна быть не более двойной базисной полосы (8 кГц). Для канала РЗ с передачей непрерывных сигналов полосы передачи и приема могут быть полностью или частично совмещены.

4.4 Номинальное сопротивление ВЧ окончаний (ВЧ входа/выхода аппаратуры) должно быть равно 75 Ом (несимметричное окончание) и 150 Ом (симметричное окончание).

4.5 Затухание несогласованности входного сопротивления ВЧ окончаний (по отношению к его номинальному значению) в пределах номинальной полосы частот передачи и приема должно быть не менее 12 дБ.

4.6 Затухание асимметрии симметричного ВЧ окончания относительно земли для частоты 50 Гц должно быть не менее 40 дБ.

4.7 Затухание, вносимое в тракт параллельно включенной аппаратуры шунтирующим действием входного сопротивления рассматриваемой аппаратуры вне номинальной полосы частот, должно быть:

- не более 1,5 дБ при отходе от края номинальной полосы частот передачи (приема) аппаратуры на одну номинальную полосу частот, но не менее 8 кГц;

- не более 1,0 дБ при отходе от края номинальной полосы частот передачи (приема) аппаратуры на две номинальные полосы частот, но не менее 12 кГц.

4.8 Номинальная выходная мощность аппаратуры должна находиться в пределах от 5 до 80 Вт. Конкретное значение номинальной выходной мощности и необходимые пределы ее регулировки определяются в зависимости от назначения аппаратуры.

4.9 В числе сигналов, передаваемых в линию, должен существовать сигнал КЧ, используемый для автоматической регулировки усиления (АРУ), автоматической подстройки частоты (АПЧ) и других целей. В отдельных случаях, например в каналах РЗ с передачей непрерывных сигналов, КЧ может не передаваться.

4.10 Спектр частот, передаваемый в линию, должен быть ограничен полосой ±((2000n) - 100) Гц, симметрично расположенной в номинальной полосе частот канала, равной (4000n) Гц, где n - число базисных полос частот в номинальной полосе частот аппаратуры. Вне этой полосы уровень сигналов должен быть:

- для аппаратуры с номинальной выходной мощностью (+46) дБм и менее - не более (-14) дБм;

- для аппаратуры с номинальной выходной мощностью более (+46) дБм - не менее чем на 60 дБ меньше номинальной выходной мощности.

Примечание - Для канала передачи непрерывных сигналов ВЧ защит спектр частот, передаваемый в линию, должен быть ограничен полосой ±((1000) - 100) Гц, симметрично расположенной в номинальной полосе частот канала, равной 2000 Гц.

4.11 Максимально допустимый уровень внеполосных излучений при номинальной выходной мощности передатчика аппаратуры должен быть не более величин, указанных в таблице 1.

Таблица 1

Номинальная выходная мощность аппаратуры, Рном

Уровень внеполосных излучений (Рвпи) при отходе от края номинальной полосы частот на полосу Δf, кГц

0 ≤ Δf ≤ 4n

4n ≤ Δf ≤ 8n

8n ≤ Δf

(+46) дБм и менее

Рвпи ≤ (-14) дБм

Рвпи ≤ (-24) дБм

Рвпи ≤ (-34) дБм

Более (+46) дБм

Рвпи - Рном ≤ (-60) дБ

Рвпи - Рном ≤ (-70) дБ

Рвпи - Рном ≤ (-80) дБ

Примечание - n - число базисных полос в номинальной полосе частот аппаратуры.

4.12 Порог чувствительности приемника аппаратуры по уровню КЧ на ВЧ входе аппаратуры должен находиться в пределах между (-26) дБм и (-30) дБм.

В специализированной аппаратуре для передачи непрерывных сигналов ВЧ защит чувствительность приемника канала должна быть в пределах (-5) - (-8) дБм. При этом должна быть предусмотрена возможность снижения ("загрубления") чувствительности на 20 дБ фиксированными ступенями.

4.13 Частота виртуальной несущей должна отличаться от ее номинального значения не более чем на ±10 Гц.

5 ЧАСТНЫЕ ТРЕБОВАНИЯ К ПАРАМЕТРАМ АППАРАТУРЫ С ЧРК

5.1 Преобразования сигналов, поступающих на абонентские интерфейсы, в сигналы, передаваемые в линию, и обратные преобразования предпочтительно производить с использованием технологии цифровой обработки сигнала. Допускается использование для этих преобразований аналоговых элементов.

5.2 Для передачи данных и сигналов телемеханики рекомендуется использование модуляции типа частотной манипуляции (FSK).

5.3 Распределение номинальной выходной мощности рн аппаратуры между каналами (для многоканальной аппаратуры) и различными сигналами, передающими различные виды информации в канале ТЧ, должны обосновываться и регламентироваться производителем. Рекомендуется следующий принцип распределения мощности:

- часть номинальной выходной мощности рк.н, выделяемая на один канал многоканальной (n-канальной) аппаратуры, определяется как

рк.н (дБм) = рн (дБм) - 20logn;

(4)

- часть номинальной выходной мощности канала, выделяемая на каждый из подканалов (сигналов), передаваемых в одном канале ТЧ, определяется исходя из равной помехозащищенности при приеме этих сигналов, по формулам (5) - (7)

(5)

где рбаз - выходной уровень подканала, принятого за базисный, дБм;

ni - число подканалов с эффективной полосой по помехам Δfi;

Ai - коэффициент, учитывающий различие в требуемых соотношениях сигнала и помехи для различных подканалов, который определяется по формуле

(6)

где ас/пi - минимально необходимое соотношение сигнала и помехи для рассматриваемого подканала, дБ;

ас/п.баз - то же для базисного подканала, дБ.

Определение уровня передачи для любого подканала, отличного по ширине полосы частот и требуемого соотношения сигнала и помехи от базисного, производится по формуле

(7)

Рекомендуемое минимально-допустимое соотношение сигнала и взвешенной помехи для канала речи равно 25 дБ. Значения остальных величин в (5) и (6) должны предоставляться производителем.

Примечание - Для одноканальной аппаратуры номинальная выходная мощность канала равна номинальной выходной мощности аппаратуры.

5.4 Рабочие параметры аппаратуры не должны изменяться при наличии на ВЧ входе мешающего сигнала с частотой, расположенной вне номинальной полосы частот, как указано в таблице 2, и с уровнем, не менее указанного в этой таблице. При этом уровень помех на НЧ окончаниях должен быть не более (-55) дБм0.

Таблица 2

Сдвиг частоты мешающего сигнала относительно края номинальной полосы частот приема аппаратуры, Гц

Относительный уровень мешающего сигнала на ВЧ входе аппаратуры, дБм0

100

+10

4000

+20

8000

+40*

___________

* Но не менее +49 дБм.

5.5 Требования к НЧ окончаниям

Все перечисленные ниже требования даются для случая отсутствия компандеров.

5.5.1 Время задержки сигналов в канале между НЧ окончаниями А и А’, В и В’ и D и D’ (см. рис. 1) должно быть минимально возможным. Рекомендуется, чтобы оно было не более 10 мс.

5.5.2 АРУ аппаратуры при изменении затухания искусственной линии не менее чем на 30 дБ, должна обеспечивать изменение уровня на НЧ окончаниях А и А’, В и В’ и D и D’ (см. рис. 1) не более чем на 1 дБ.

5.5.3 Рекомендуется, чтобы разница между частотами НЧ сигнала на НЧ входе и НЧ выходе в канале между аппаратами была равной нулю (рекомендуется осуществлять синхронизацию частот).

5.5.4 Собственные шумы аппаратуры на НЧ выходах А’ и В’ (см. рис. 1) при работе аппаратуры в канале не должны превышать (-55) дБм0п.

5.5.5 Гармонические искажения в канале из двух аппаратов должны быть таковы, чтобы при подаче синусоидального сигнала 350 Гц с уровнем (-3) дБм0 на НЧ вход А или В (см. рис. 1) уровень каждой из гармоник сигнала 350 Гц, измеренный на НЧ выходах А’ или В’ (см. рис. 1), не превышал минус 40 дБм0.

5.5.6 Номинальное сопротивление НЧ окончаний должно быть 600 Ом (симметричные окончания). Затухание несогласованности входного сопротивления с номинальным сопротивлением в эффективно передаваемой полосе частот должно быть не менее 14 дБ.

5.5.7 Балансное затухание в эффективно передаваемой полосе частот должно быть не менее 40 дБ.

5.5.8 Ограничитель в канале речи должен начинать действовать при уровнях между (-3) дБм0 и (0) дБм0 на любых частотах между частотой 300 Гц и верхней частотой эффективно передаваемой полосы канала речи. Уровень сигнала на ВЧ выходе, измеренный широкополосным измерителем действующего значения напряжения, не должен превышать (+3) дБм0 при увеличении сигнала на НЧ входе до (+15) дБм0.

5.5.9 Эффективно передаваемая полоса частот канала ТЧ (точки А и А’, рис. 1) и требования к искажению АЧХ и ГВЗ устанавливаются производителем. Эта полоса не должна быть уже полосы, ограниченной частотами 300 - 3400 Гц. Для полосы 300-3400 Гц искажения АЧХ и ГВЗ должны лежать в пределах, приведенных на рис. 4 и 5.

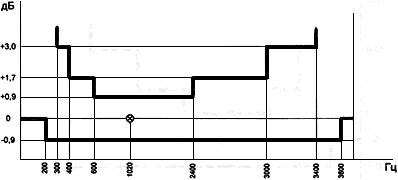

Рисунок 4 - Требования к АЧХ при верхней граничной частоте 3400 Гц

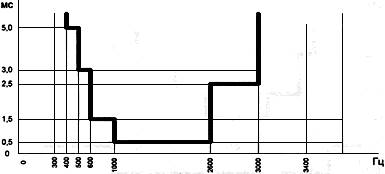

Рисунок 5 - Характеристика группового времени задержки канала речи

5.5.10 Эффективно передаваемая полоса частот канала речи (точки В и В’, рис. 1) должна быть 300 - 3400 Гц с возможностью снижения верхней граничной частоты до 2000 Гц с шагом не более 200 Гц. В этой полосе искажения АЧХ и ГВЗ должны лежать в пределах, показанных рис. 6 и рис. 7.

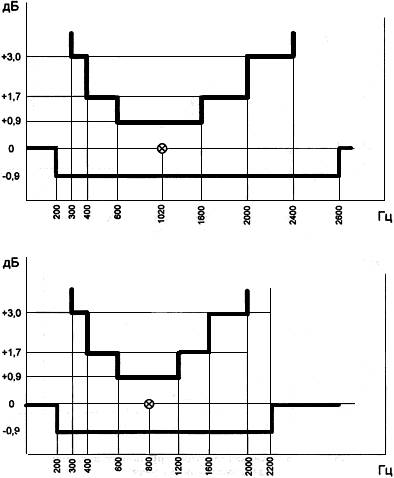

Рисунок 6 - Требования к АЧХ при верхней граничной частоте 2400 Гц и 2000 Гц

Рисунок 7 - Требования к ГВЗ при верхней граничной частоте 2400 Гц и 2000 Гц

5.5.11 Граничные частоты эффективно передаваемой полосы частот в надтональном спектре (точки D и D’, см. рис. 1) и требования к АЧХ и ГВП в этой полосе определяются производителями аппаратуры.

5.5.12 Уровни на входе/выходе НЧ окончаний канала ТЧ (точки А и А’, см. рис. 1) должны быть регулируемыми. Предпочтительные пределы регулирования от 0 до (-20) дБо.

5.5.13 Уровни на входе/выходе НЧ окончаний канала речи (точки В и В’, см. рис. 1) должны быть регулируемыми. Предпочтительные пределы регулирования:

- для передачи от 0 до (-17) дБо;

- для приема от +8 до (-3,5) дБо.

Рекомендуемые значения уровней:

- для передачи 4-х проводного интерфейса (-13,0) или (-3,5) дБо;

- для приема 4-х проводного интерфейса (+4,0) или (-3,5) дБо;

- для передачи 2-х проводного интерфейса 0 дБо;

- для приема 2-х проводного интерфейса (-7,0) дБо.

5.5.14 Уровни на входе/выходе НЧ окончаний канала в надтональном спектре частот (точки D и D’, см. рис. 1) должны быть регулируемыми. Предпочтительные пределы регулирования от 0 до (-20) дБо.

5.5.15 Переходные затухания на ближнем и дальнем концах между подканалами в надтональном спектре и каналом речи в тональном спектре, располагающимися в одном канале ТЧ, должны быть такими, чтобы уровень помех от любых комбинаций сигналов, передаваемых в надтональном спектре (точка, D см. рис. 1), измеренный на телефонных НЧ выходах (точки В и В’, см. рис. 1), был бы не более (-50) дБм0п.

5.5.16 Переходное затухание на ближнем и дальнем концах между разными каналами многоканальной аппаратуры (НЧ окончания А, А’, В, В’, D и D’ разных каналов (рис. 1)) должно быть не менее 50 дБ.

5.5.17 Должна иметься возможность осуществления внутриполосной и внеполосной телефонной сигнализации. При внеполосной телефонной сигнализации сигнальный канал на передающем конце должен работать от нормально открытого контакта без внешнего напряжения или от нормально закрытого заземленного контакта. На приемном конце должен быть предусмотрен нормально открытый контакт или заземление. Искажение импульсов набора не должно превышать 10 % при скорости 30 бод. Входные цепи должны работать по петле с сопротивлением до 500 Ом. Выходной контакт должен позволять переключение напряжения до 72 В с током до 50 мА при резистивной нагрузке.

5.6 Если в аппаратуре предусматривается интерфейс для соединения с формирующей частью аппаратуры РЗ и ПА при разнесенном исполнении (см. рис. 3, разд. 8), то он должен отвечать следующим требованиям:

- интерфейс может состоять из НЧ входов и выходов (точки е, Е и е’, Е’, см. рис. 3) и цепей управления (точки f, F и f’, F’ см. рис. 3). НЧ вход/выход должен быть разделен от входов/выходов других сигналов;

- цепи управления на передающей стороне должны обеспечивать отключение других передаваемых сигналов на время передачи сигналов РЗ и ПА (обычно менее 500 мс) и увеличение уровня этих сигналов на ВЧ выходе (функция BOOST) до уровня, соответствующего номинальной выходной мощности;

- цепи управления на приемной стороне должны обеспечивать сигнализацию и блокировку выходов формирующей части при повреждениях в канале связи или каналообразующей части аппаратуры;

- возврат заблокированных выходов в рабочее состояние после устранения повреждения может осуществляться автоматически или вручную;

- максимально допустимое значение сопротивления петли цепи управления должно быть не менее 500 Ом;

- уровни сигналов на стыках формирующей и каналообразующей частей аппаратуры должны быть регулируемыми.

Предпочтительные пределы регулирования:

- для передачи от 0 до (-20) дБо;

- для приема от 0 до (-20) дБо.

6 ЧАСТНЫЕ ТРЕБОВАНИЯ К ПАРАМЕТРАМ АППАРАТУРЫ С ВРК

6.1 В аппаратуре с ВРК для преобразования цифровой информации в аналоговую форму должны использоваться узкополосные виды модуляции (например, многопозиционная QAM с использованием одной или многих (OFDM) несущих частот).

6.2 Вероятность ошибки 10-6 должна обеспечиваться при отношении С/Ш не более определенного по формуле

ас/п.макс = 36 - 10lg(n) дБ,

(8)

где n - число базисных полос в номинальной полосе частот аппаратуры.

6.3 Время задержки сигналов группового цифрового потока не должно превышать 65 мс.

6.4 Синхронизация в канале не должна нарушаться при воздействии на приемник помех от грозовых и коммутационных переходных процессов. Время восстановления канала после потери синхронизации должно быть не более 2 с.

6.5 Распределение номинальной выходной мощности аппаратуры между сигналом цифрового потока и сигналом КЧ должны обосновываться и регламентироваться производителем. Рекомендуется следующий принцип распределения мощности:

часть номинальной выходной мощности аппаратуры, выделяемая на передачу цифрового потока и канал (сигнал) КЧ определяется, исходя из равной помехозащищенности при приеме этих сигналов

(9)

где рц.п - средний среднеквадратичный выходной уровень передачи цифрового потока, дБм;

Δрпик - коэффициент, учитывающий пикфактор сигнала цифрового потока (то есть отношение между пиковой и средней мощностью аналогового сигнала цифрового потока в линии);

Акч - коэффициент, учитывающий различие в требуемых соотношениях сигнал/помеха для канала КЧ и цифрового потока, который определяется по формуле

(10)

где ас/п.кч - минимально необходимое соотношение сигнал/помеха для канала КЧ, дБ,

ас/п.ц.п - то же для цифрового потока.

Определение уровня передачи для канала КЧ производится по формуле

(11)

Значения величин, входящих в (9) - (11), должны предоставляться производителем.

6.6 Рабочие параметры аппаратуры не должны изменяться при наличии на ВЧ входе мешающего сигнала с частотой, расположенной вне номинальной полосы частот, и уровнем, указанными в таблице 2. При этом коэффициент ошибок общего цифрового потока не должен превышать 10-6 В дальнейшем требования этого пункта должны быть дополнены с учетом накопленного опыта.

6.7 Для передачи цифровой информации в аппаратуре должны быть предусмотрены пользовательские интерфейсы серии V, Х и G.

6.8 Требования к аналоговым НЧ окончаниям каналов передачи речи.

6.8.1 Если при передаче речи используется ее сжатие, то модуль сжатия речи должен быть способен передавать сигналы тонального набора. При этом должны предпочтительно выбираться такие способы сжатия, которые способны обнаружить сигналы факса и/или модема и преобразовывать их в цифровой поток для передачи в виде цифровых данных.

6.8.2 Сигнальный канал на передающем конце должен работать от нормально открытого контакта без внешнего напряжения или от нормально закрытого заземленного контакта. На приемном конце должен быть предусмотрен нормально открытый контакт или заземление. Искажение импульсов набора не должно превышать 10 % при скорости 30 бод. Входные цепи должны работать по петле с сопротивлением до 500 Ом. Выходной контакт должен давать возможность переключения напряжение до 72 В с током до 50 мА при резистивной нагрузке.

6.8.3 Время задержки сигналов в канале между аналоговыми НЧ окончаниями канала речи при использовании ее сжатия должно быть минимально возможным. Рекомендуется, чтобы оно было не более 100 мс.

6.8.4 Номинальное сопротивление аналоговых НЧ окончаний канала речи (точки В и В’ и D и D’, см. рис. 2) должно отвечать требованиям п. 5.5.6.

6.8.5 Балансное затухание в эффективно передаваемой полосе частот аналоговых НЧ окончаний канала речи должно отвечать требованиям п. 5.5.7.

6.8.6 Уровни на входе/выходе аналоговых НЧ окончаний канала речи (точки В и В’ и D и D’, см. рис. 2) должны отвечать требованиям п. 5.5.13.

6.9 Должна быть обеспечена надежная реализация алгоритма QAM демодуляции при изменении затухания искусственной линии, соединяющей два полукомплекта аппаратуры, не менее чем на 30 дБ.

6.10 Если в аппаратуре предусматривается интерфейс с формирующей частью канала РЗ и ПА (см. рис. 3, разд. 8), то он должен отвечать следующим требованиям:

- преобразования сигналов РЗ и ПА должны производиться в отдельном тракте, не связанном с трактом преобразования сигналов цифрового потока. Объединение обоих трактов должно производиться в месте, с которого начинается преобразование AM ОБП;

- интерфейс может состоять из аналоговых НЧ входов и выходов (точки е, Е и е’, Е’ см. рис. 3) и цепей управления (точки f, F и f, F’, см. рис. 3). Аналоговые НЧ входы/выходы должны быть разделены от входов/выходов других сигналов. Уровни сигналов на входах/выходах должны соответствовать требованиям, приведенным в п. 5.6;

- цепи управления на передающей стороне должны обеспечивать установку необходимого уровня сигналов РЗ и ПА на ВЧ выходе (функция BOOST) и отключение сигналов цифрового потока на время передачи/приема сигналов РЗ (обычно менее 500 мс);

- цепи управления на приемной стороне должны обеспечивать сигнализацию и блокировку выходов формирующей части при повреждениях в канале связи или каналообразующей части аппаратуры;

- цепи управления должны работать при сопротивлении петли не менее 500 Ом.

7 ТРЕБОВАНИЯ К АППАРАТУРЕ ДЛЯ ПЕРЕДАЧИ НЕПРЕРЫВНЫХ СИГНАЛОВ ВЧ ЗАЩИТ

7.1 Аппаратура для передачи непрерывных сигналов должна представлять собой ВЧ приемопередатчик, осуществляющий передачу и прием ВЧ сигналов между двумя или тремя концами ЛЭП.

7.2 Для приемопередатчика должны быть предусмотрены возможности выбора частот передачи и приема:

- одинаковых;

- разнесенных.

При разнесенном варианте номинальные частоты передатчика и приемника должны выбираться с шагом 0,5 кГц.

7.3 Приемопередатчик должен выполнять следующие функции:

- передачу и прием сигналов блокировки;

- периодический автоматический контроль запаса по затуханию канала связи между всеми его пунктами и непрерывный контроль исправности выходной цепи приемника;

- иметь возможность автоматического вывода защиты из действия при обнаружении неисправностей;

- передачу команды (инициируемой вручную) на дистанционный сброс сигнала неисправности на противоположные концы канала и прием этой команды;

- телефонную связь между концами канала в период его наладки;

- предупредительную сигнализацию при уменьшении запаса по затуханию и сигнализацию вывода защиты из действия.

7.4 Приемопередатчик должен обеспечивать возможность работы с электромеханическими, полупроводниковыми и микропроцессорными защитами.

7.5 При работе с электромеханическими защитами должны обеспечиваться следующие виды управления передатчиком:

- пуск внешним изолированным размыкающим контактом, напряжение на который подается от приемопередатчика;

- останов внешним изолированным замыкающим контактом, напряжение на который подается от приемопередатчика. Останов должен иметь преимущество перед остальными видами управления передатчиком;

- пуск с помощью кнопок ПУСК и ПН (пуск наладочный), расположенных на передней панели;

- безинерционный пуск от внешнего постоянного напряжения;

- манипуляция выходного сигнала передатчика напряжением промышленной частоты 50 Гц (при наличии пуска);

- пуск от устройства автоконтроля (АК).

Пуск, безинерционный пуск и останов должны исключать возможность пуска от АК.

7.6 При работе с полупроводниковыми защитами должны обеспечиваться следующие виды управления передатчиком:

- пуск при закорачивании пусковой цепи;

- останов при подаче на пусковую цепь напряжения от защиты;

- пуск с помощью кнопок ПУСК и ПН (пуск наладочный), расположенных на передней панели;

- пуск от устройства автоконтроля (АК).

Пуск и останов должны исключать возможность пуска от АК.

7.7 При работе с микропроцессорными защитами параметры интерфейса должны согласовываться между производителями приемопередатчика и защиты.

7.8 При отсутствии на входе приемника ВЧ сигнала его выходные параметры должны отвечать следующим условиям:

- при работе с дифференциально-фазной защитой должен протекать ток покоя;

- при работе с дистанционной защитой должен отсутствовать ток;

- при работе с полупроводниковой защитой должен быть низкий логический уровень.

7.9 При наличии на входе приемника непрерывного ВЧ сигнала его выходные параметры должны отвечать следующим условиям:

- при работе с дифференциально-фазной защитой должен отсутствовать ток;

- при работе с дистанционной защитой должен протекать ток;

- при работе с полупроводниковой защитой должен быть высокий логический уровень.

7.10 Система автоматического контроля должна фиксировать:

- снижение уровня принимаемого ВЧ сигнала от каждого противоположного конца канала ниже установленного порога;

- отсутствие ВЧ сигнала от каждого противоположного конца канала на входе приемника;

- обрыв выходной цепи приемника;

- пропадание общего и любого из вторичных напряжений питания.

При фиксации неисправностей должна производиться световая сигнализация или индикация на передней панели. Должна производиться внешняя сигнализация: при снижении уровня принимаемого ВЧ сигнала - предупредительная, а в остальных случаях - аварийная. Должна иметься возможность размыкания цепи автоматического вывода защиты из работы. Возврат в исходное состояние цепей сигнализации и вывода защиты должен производиться нажатием кнопки СБРОС или автоматически при приеме команды на дистанционный сброс.

7.11 Избирательность приемника должна обеспечивать выполнение требований, приведенных в п. 5.4 (за исключением требования к уровню помех на НЧ окончании).

8 ТРЕБОВАНИЯ К АППАРАТУРЕ ДЛЯ ПЕРЕДАЧИ ДИСКРЕТНЫХ СИГНАЛОВ РЗ И ПА

В этом виде аппаратуры ВЧ связи могут быть выделены две части, которые условно можно назвать:

- формирующая часть, на передающей стороне получающая сигналы от первичных источников информации (устройств РЗ и ПА) и преобразующая их в сигналы, направляемые в каналообразующую часть, а на приемной стороне выполняющая обратное преобразование и выдающая сигналы приемникам информации;

- каналообразующая часть, на передающей стороне преобразующая сигналы, полученные от формирующей части, в ВЧ сигналы, передаваемые по каналу, а на приемной стороне выполняющая обратное преобразование.

Обычно на стыке двух частей сигналы располагаются в тональном спектре частот.

Конструктивно обе части аппаратуры могут размещаться как в одном корпусе (совмещенное исполнение), так и в различных корпусах (разнесенное исполнение). В последнем случае должна быть обеспечена возможность установки этих корпусов в различных помещениях (допустимое расстояние - не менее 1000 м).

Требования к каналообразующей части рассматриваемой аппаратуры аналогичны требованиям к аппаратуре связи (см. разд. 4, 5 и 6).

Ниже приводятся требования к формирующей части аппаратуры.

Помехоустойчивость (п. 8.3) нормируется и испытывается для аппаратуры, включающей ее формирующую и каналообразующую части.

8.1 Логика передачи и приема команд

8.1.1 Аппаратура может быть выполнена для передачи сигналов в одном направлении (симплексная передача) или в двух противоположных направлениях (дуплексная передача). Для симплексной передачи в комплект аппаратуры должны входить передатчик и приемник, а для дуплексной передачи должны использоваться два таких комплекта.

8.1.2 В режиме покоя (при отсутствии сигналов команд) по каналу в каждом направлении должен передаваться охранный (контрольный) сигнал (ОС) для контроля исправности элементов аппаратуры и канала. В комбинированной аппаратуре в качестве ОС может использоваться ее охранный сигнал аппаратуры. В случаях организации канала с трансляцией команд на промежуточном пункте (п. 8.1.14) должен использоваться только собственный сигнал. Выбор типа ОС должен производиться программными средствами.

8.1.3 Аппаратура должна производить передачу и прием дискретных сигналов - команд. В каждый момент времени по каналу должна передаваться только одна команда или одна комбинация команд.

В первом варианте команды при их одновременном возникновении должны передаваться поочередно в порядке приоритета. Все команды разбиваются на две группы:

- группа А высшего приоритета, к которой относятся, как правило, команды РЗ;

- группа Б, к которой относятся, как правило, команды ПА.

8.1.4 Должна быть обеспечена возможность передачи и приема как минимум 4-х команд группы А. Максимальное количество команд группы Б определяется заказчиком.

Должна быть предусмотрена возможность поставки аппаратуры с разным количеством команд группы Б (возможно, путем установки соответствующих интерфейсных блоков). Изменение количества команд должно производиться независимо для передатчика и приемника, рекомендуется - группами по 4 команды.

8.1.5 Управление передачей должны осуществлять замыкающие контакты (или твердотельные выходные элементы) внешних устройств РЗ и ПА, через которые подается внешнее постоянное напряжение на соответствующие управляющие входы передатчика.

Должна быть предусмотрена возможность выбора одного из двух значений управляющего напряжения (одинаково для всех команд):

-  В при токе потребления каждой цепью управления 20 - 25 мА;

-  В при токе потребления каждой цепью управления 20 - 25 мА.

При значении управляющего напряжения менее 60 % от номинального команда не должна передаваться. Для передачи команды управляющий импульс должен воздействовать не менее 5 мс. Входные цепи должны иметь гальваническую развязку от корпуса.

8.1.6 Для команд групп А и Б в передатчике должен быть предусмотрен режим с запоминанием управляющего импульса и передачей каждой команды в течение заданного интервала времени (с фиксированной продолжительностью передачи) независимо от наличия напряжения на управляющем входе.

Должна быть предусмотрена возможность переключения программными средствами первой из команд группы А и последней из команд группы Б в режим передачи в течение времени наличия напряжения на управляющем входе (следящая команда).

8.1.7 В случае одновременного возникновения команд групп А и Б сначала должны передаваться первые, а затем - вторые.

При возникновении команды группы А во время передачи команды группы Б передача команды группы Б должна быть прервана и возобновлена после окончания передачи команды группы А.

При одновременном возникновении нескольких команд группы А (или группы Б) они должны передаваться поочередно в порядке приоритета.

Стирание команды из памяти в передатчике должно производиться только после ее передачи в течение установленного времени (п. 8.1.6).

8.1.8 При последовательной передаче нескольких команд, передаче комбинаций команд, перебивке передачи одних команд другими не должно происходить приема излишних (не передававшихся) команд.

8.1.9 При использовании комбинированной аппаратуры частоты сигналов команд должны располагаться в пределах диапазона ТЧ. В том же диапазоне, но вне полосы частот, занимаемой передачей речи, должны размещаться собственный ОС (если он необходим) и каналы телемеханики. Выбор частоты ОС должен производиться программными средствами.

Программными средствами должна быть обеспечена возможность отключения канала речи и/или каналов телемеханики на время передачи команд. Передача следящей команды (п. 8.1.6) должна продолжаться не более 15 с, после чего должна восстанавливаться работа прерванных каналов.

Должна быть предусмотрена вместо отключения возможность снижения уровня передачи канала речи и/или каналов телемеханики на время передачи следящей команды.

В этом случае должны быть предусмотрены два варианта передачи следящей команды: без ограничения продолжительности и с ограничением продолжительности до 15 с.

8.1.10 В приемнике фиксация приема команды должна происходить только в течение заданного интервала времени после пропадания ОС.

8.1.11 В приемнике при приеме каждой из команд должны замыкаться две соответствующие выходные цепи, изолированные от корпуса и между собой. Выходные цепи должны коммутировать постоянное напряжение не менее 250 В при мощности не менее 33 В·А и индуктивной нагрузке.

8.1.12 В приемнике должна быть обеспечена возможность введения программными средствами задержки (5, 10) мс на срабатывание выходных цепей любой из команд.

8.1.13 В приемнике должна обеспечиваться возможность введения задержки на возврат замкнутых выходных цепей (запоминания принятых команд) на время 0,1; 0,5 и 1,0 с. Задержка на возврат должна вводиться или исключаться программными средствами раздельно для каждой команды.

8.1.14 Время передачи команды с момента поступления напряжения на управляющий вход передатчика до замыкания соответствующей выходной цепи приемника (при выведенной задержке на срабатывание в приемнике) не должно превышать: для команд группы А - 25 мс, для команд группы Б - 50 мс. В это время входит время прохождения сигнала в каналообразующей части передатчика и приемника.

8.1.15 Аппаратура должна обеспечивать трансляцию сигналов - команд на промежуточном пункте канала при помощи приемника одного канала и передатчика другого канала, соединенных между собой. При этом должны быть предусмотрены следующие функциональные возможности:

- трансляция транзитных сигналов, включая ОС, с прерыванием ее в случае возникновения команд в промежуточном пункте;

- то же, но с запретом трансляции команд группы А;

- автоматическое переключение на передачу ОС с промежуточного пункта в случае исчезновения ОС (без возникновения команд) на предыдущем участке канала на время более 5 с.

Выбор режимов трансляции должен осуществляться программными средствами.

Увеличение времени передачи команд при трансляции через один промежуточный пункт не должно превышать 2 мс.

8.1.16 Требования к логике передачи команд, приведенные выше, могут быть изменены заказчиком по согласованию с производителем на стадии выдачи задания на производство в специальных случаях.

8.2 Тестирование, регистрация, сигнализация

8.2.1 В аппаратуре должны быть предусмотрены:

- постоянно действующие процедуры самотестирования микропроцессорного устройства и напряжения электропитания. Тестирование не должно увеличивать время передачи команд;

- постоянный контроль исправности узлов, где сигнал ОС присутствует в режиме покоя;

- периодическое автоматическое тестирование исправности узлов, в которых сигнал присутствует только при передаче команд.

Тестирование не должно вызывать ложного действия, должно мгновенно прекращаться при передаче команд и не должно вызывать задержки передачи более чем на 5 мс.

При фиксации неисправности должны замыкаться цепи для внешней сигнализации и производиться световая сигнализация (или индикация) на передней панели.

8.2.2 Должна быть предусмотрена возможность тестирования оператором выведенного из действия комплекта аппаратуры в канале. При этом должна иметься возможность поочередной проверки передачи и приема всех команд, включая выходные цепи приемника. Должна иметься возможность длительной передачи команд. Управление тестированием должно производиться с помощью MMI через внешний ПК.

8.2.3 В аппаратуре должна выполняться световая сигнализация передачи и приема каждой команды с запоминанием и ручным сбросом. Возможна индикация передачи и приема на дисплее. При этом должна производиться общая внешняя сигнализация передачи/приема путем замыкания контакта реле, выведенного на внешний клеммник.

8.2.4 Не должно происходить замыкание выходных цепей приемника, а должна производиться их блокировка и включаться аварийная внешняя сигнализация в следующих случаях:

- при фиксации приема сигнала команды одновременно с приемом ОС (действие без выдержки времени);

- при пропадании ОС без возникновения команд (действие с выдержкой времени на сигнализацию 5 с).

- при пропадании напряжения любого из вторичных источников питания.

Должна быть предусмотрена возможность выбора программными средствами способа снятия аварийной сигнализации после исчезновения аварийной ситуации:

- автоматически;

- вручную.

Блокировка выходных цепей должна сниматься при снятии сигнала аварии.

8.2.5 Выходные цепи сигнализации (передачи/приема, аварийной и предупредительной) должны коммутировать постоянное напряжение не менее 250 В при токе не менее 0,03 А.

8.2.6 Должно быть предусмотрено запоминание в энергонезависимой памяти следующих данных:

- номеров переданных и принятых команд с указанием даты и времени начала и окончания передачи и приема каждой из команд;

- вида, даты и времени возникновения и устранения аварийных и предупредительных сигналов;

- времени обнуления счетчика команд;

- времени и результата последнего автоматического тестирования и тестирования оператором.

Максимальное число записей в списке событий должно быть не менее 500. В случае переполнения последующие записи должны производиться на место первых.

8.3 Помехоустойчивость

8.3.1 Параметры, характеризующие помехоустойчивость: вероятность приема ложной команды рл.к при пропадании ОС и одновременном возникновении на ВЧ входе приемника широкополосной флуктуационной помехи и вероятность увеличения времени передачи команды относительно номинального значения (вероятность замедления рзам) должны соответствовать требованиям стандарта МЭК 60834-1.

8.3.2 Вероятность замедления рзам должна быть не более 1 % при скачкообразном увеличении затухания ВЧ тракта на 22 дБ и воздействии на ВЧ вход приемника помех типа белого шума с соотношением сигнал/помеха 6 дБ в полосе 4 кГц.

8.3.3 Вероятность приема ложной команды при передаче последовательности различных команд в произвольных сочетаниях и при различных вариантах возникновения и перебивки одних команд другими должна быть не более 10-6 в случае скачкообразного увеличения затухания ВЧ тракта на 22 дБ и воздействия на приемник помех типа белого шума с соотношением сигнал/помеха 6 дБ в полосе 4 кГц.

8.3.4 В комбинированной аппаратуре вероятность приема ложной команды рл.к при пропадании ОС во время разговора по телефонному каналу в том же направлении должна быть не более 10-6 за время 300 мс.

8.4 Электропитание

8.4.1 Электропитание формирующей части при разнесенном исполнении должно осуществляться от источника постоянного напряжения 220 В либо 110 В (с переключением) при допустимых отклонениях +10 %; -20 % с пульсациями до 12 %. Допускается выпуск аппаратуры по заказу на заданное напряжение питания.

8.4.2 Аппаратура должна нормально функционировать при изменениях напряжения электропитания, соответствующих требованиям стандарта МЭК 60834-1.

8.4.3 Перерывы питания длительностью от 100 до 500 мс не должны вызывать ложных команд или перезагрузки процессора.

8.4.4 Аппаратура должна выдерживать без повреждений и возникновения ложных команд пропадание и восстановление любого из вторичных напряжений электропитания.

8.5 Электробезопасность и электромагнитная совместимость

8.5.1 Требования к изоляции цепей электропитания (при разнесенном исполнении), сигнализации, цепей управления передатчика, выходных цепей приемника по отношению к корпусу в нормальных климатических условиях должны соответствовать стандарту МЭК 60834-1.

8.5.2 Вышеуказанные цепи должны выдерживать без повреждения, возникновения ложных команд и ложной сигнализации внешние воздействия, предусмотренные стандартом МЭК 60834-1.

Содержание

1 ВВЕДЕНИЕ

1.1 Объект типовых технических требований

1.2 Принцип разделения аппаратуры на виды

1.3 Структура ТТТ

2 ПРИНЯТЫЕ ОПРЕДЕЛЕНИЯ И ОБОЗНАЧЕНИЯ

2.1 Аппаратура

2.2 Диапазон частот

2.3 Номинальное сопротивление

2.4 Выходная мощность

2.5 Внеполосное излучение

2.6 Обозначения уровней

2.7 Модуляция

2.8 Время передачи команды РЗ или ПА

2.9 Излишнее срабатывание

2.10 Помехозащищенность

3 ОБЩИЕ ТРЕБОВАНИЯ К АППАРАТУРЕ

3.1 Температура и влажность

3.2 Образование конденсата, изморозь

3.3 Живучесть

3.4 Условия хранения и транспортировки

3.5 Электропитание

3.6 Изоляция, ЭМС и электробезопасность

3.7 Мониторинг, регистрация, сигнализация

3.8 Программное обеспечение и MMI

3.9 Надежность

3.10 Требования к конструкции

3.11 Требования к документации

4 ОБЩИЕ ТРЕБОВАНИЯ К ПАРАМЕТРАМ АППАРАТУРЫ

5 ЧАСТНЫЕ ТРЕБОВАНИЯ К ПАРАМЕТРАМ АППАРАТУРЫ С ЧРК

6 ЧАСТНЫЕ ТРЕБОВАНИЯ К ПАРАМЕТРАМ АППАРАТУРЫ С ВРК

7 ТРЕБОВАНИЯ К АППАРАТУРЕ ДЛЯ ПЕРЕДАЧИ НЕПРЕРЫВНЫХ СИГНАЛОВ ВЧ ЗАЩИТ

8 ТРЕБОВАНИЯ К АППАРАТУРЕ ДЛЯ ПЕРЕДАЧИ ДИСКРЕТНЫХ СИГНАЛОВ РЗ И ПА

8.1 Логика передачи и приема команд

8.2 Тестирование, регистрация, сигнализация

8.3 Помехоустойчивость

8.4 Электропитание

8.5 Электробезопасность и электромагнитная совместимость







© 2013 Ёшкин Кот :-)
