ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р ИСО
2566-1-2009

Сталь

ПЕРЕВОД ЗНАЧЕНИЙ
ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ

Часть 1

СТАЛЬ УГЛЕРОДИСТАЯ
И НИЗКОЛЕГИРОВАННАЯ

ISO 2566-1:1984
Steel - Conversion of elongation values - Part 1:
Carbon and low alloy steels

(IDT)

Москва

Стандартинформ

2010

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 145 «Методы контроля металлопродукции» на основе аутентичного перевода стандарта, указанного в пункте 3, выполненного ФГУП «СТАНДАРТИНФОРМ»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2009 г. № 732-ст

3 Настоящий стандарт идентичен международному стандарту ИСО 2566-1:1984 «Сталь. Перевод значений относительного удлинения. Часть 1. Сталь углеродистая и низколегированная» (ISO 2566-1:1984 «Steel - Conversion of elongation values - Part 1: Carbon and low alloy steels»)

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

1 Область применения. 2

2 Обозначения. 2

3 Термины и определения. 3

4 Основная формула. 3

5 Перевод из одной пропорциональной длины базы в другую пропорциональную длину базы.. 3

6 Перевод из одной непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с одинаковой площадью поперечного сечения. 4

7 Перевод из пропорциональной длины базы в непропорциональную длину базы.. 4

8 Перевод из непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с различной площадью поперечного сечения. 4

9 Применение рисунков 1 - 5. 5

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Сталь

ПЕРЕВОД ЗНАЧЕНИЙ ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ

Часть 1

СТАЛЬ УГЛЕРОДИСТАЯ И НИЗКОЛЕГИРОВАННАЯ

Steel. Conversion of elongation values.
Part 1. Carbon and low alloy steel

Дата введения - 2010-06-01

1 Область применения

Настоящий стандарт устанавливает способ перевода значений относительного удлинения при комнатной температуре после разрушения образца, полученных на различных пропорциональных и непропорциональных длинах баз, в другие длины баз.

Стандарт распространяется на углеродистые, марганцевоуглеродистые, молибденовые и хромомолибденовые стали с пределом прочности на растяжение от 300 до 700 Н/мм2 в горячекатаном и нормализованном состояниях с отпуском или без него.

Способ перевода не распространяется на стали:

a) обжатые в холодном состоянии;

b) закаленные и отпущенные;

c) аустенитные.

Этот способ перевода не следует использовать, если длина базы превышает значение, равное , а также если отношение ширины к толщине испытуемого образца превышает 20.

2 Обозначения

Обозначения, применяемые в настоящем стандарте, приведены в таблице 1.

Таблица 1

Обозначение

Определение

А

Относительное удлинение на длине базы L0 после разрушения, полученное при испытаниях, %

Аr

Относительное удлинение на другой длине базы, для которой требуется перевод, %

D

Диаметр испытуемого образца

L0

Исходная длина базы

S0

Начальная площадь поперечного сечения испытуемого образца

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 длина базы (gauge length): Любая длина параллельного участка испытуемого образца, которую используют для измерения деформации. Этот термин применяют для обозначения исходной длины базы L0, отмеченной на испытуемом образце, для определения относительного удлинения А после разрушения.

3.2 пропорциональная длина базы (proportional gauge length): Длина базы, имеющая установленную зависимость с квадратным корнем из поперечного сечения, например .

3.3 непропорциональная длина базы (non-proportional gauge length): Длина базы, не связанная определенным образом с площадью поперечного сечения испытуемого образца, которая имеет определенный размер, например 50 мм.

4 Основная формула

Данные настоящего стандарта основаны на формуле Оливера, которую в настоящее время широко используют для перевода относительных удлинений.

Формулу Оливера представляют следующим уравнением

                                                   (1)

где Аr - требуемое относительное удлинение на длине базы L0;

А - относительное удлинение на длине базы .

Используя формулу (1), можно перевести относительное удлинение на длине базы  в эквивалентное значение относительного удлинения для испытуемого образца с площадью поперечного сечения S0 и длиной базы L0. Для длины базы, равной , формула принимает следующий вид

                                                       (2)

где А - относительное удлинение на длине базы, равной

По формуле (2) рассчитаны значения показателей таблиц 2 - 22 и рисунков 1 - 5.

5 Перевод из одной пропорциональной длины базы в другую пропорциональную длину базы

Для переводов относительных удлинений используют коэффициенты умножения, определяемые по формуле (1). В таблице 2 приведены соотношения для ряда наиболее широко используемых пропорциональных длин образцов.

Подробные переводы относительных удлинений, полученных на длине базы , в удлинения на длине базы  приведены в таблице 6.

6 Перевод из одной непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с одинаковой площадью поперечного сечения

Перевод значений относительных удлинений различных фиксированных длин баз на испытуемых образцах с одинаковой площадью поперечного сечения также выполняют, используя коэффициенты. Коэффициенты перевода для длин баз 50, 80, 100 и 200 мм приведены в таблице 3.

7 Перевод из пропорциональной длины базы в непропорциональную длину базы

Коэффициенты перевода изменяются в соответствии с площадью поперечного сечения непропорционального испытуемого образца.

В таблице 4 приведены коэффициенты умножения для перевода относительного удлинения на длине базы  в эквивалентное удлинение для постоянных длин баз, равных 50, 80, 100 и 200 мм, для диапазона площадей поперечного сечения. Для переводов в обратном порядке, т.е. удлинения на постоянной длине базы в эквивалентное удлинение на базе , используют обратные значения коэффициентов.

Примеры:

a) Удлинение 20 % на базе  эквивалентно удлинению, равному 20 1,139 = 22,78 % на базе испытуемого образца шириной 25 мм, толщиной 6 мм и длиной базы 50 мм (таблица 4).

b) Удлинение 25 % для образца для испытаний с поперечным сечением 40×10 мм и длиной базы 200 мм эквивалентно удлинению, равному 25 1/0,796 = 31,4 % на базе  (таблица 4).

Из приведенных примеров видно, что переводы, включающие другие пропорциональные длины баз, могут быть получены с помощью предварительного или последующего использования коэффициентов, представленных в таблице 2.

Таблицы 7 - 10 можно использовать для того, чтобы получить некоторые из таких переводов, а таблицы 15 - 18 - для получения относительного удлинения на стандартной длине базы, соответствующей длине базы .

Таким же образом таблицы 11 - 14 используют для перевода для базы , а таблицы 19 - 22 - для относительных удлинений на фиксированных длинах баз в соответствующие удлинения на базе .

8 Перевод из непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с различной площадью поперечного сечения

Эти вычисления предпочтительно выполнять в два этапа с начальным переводом на базу .

Пример - Относительное удлинение, равное 24 % для испытуемого образца с базой 200 мм и поперечным сечением 40×15 мм, переводят в удлинение испытуемого образца с сечением 30×10 мм и длинами баз, равными 200, 100 и 50 мм.

24 1/0,863 = 27,8 % - для базы  (таблица 4).

27,8 0,752 = 20,9 % - для образца с сечением 30×10 мм и длиной базы 200 мм.

27,8 0,992 = 27,6 % - для образца с сечением 30×10 мм и длиной базы 100 мм.

27,8 1,309 = 36,4 % - для образца с сечением 30×10 мм и длиной базы 50 мм.

Относительное удлинение для других пропорциональных длин баз могут быть получены с использованием коэффициентов, представленных в таблице 2.

9 Применение рисунков 1 - 5

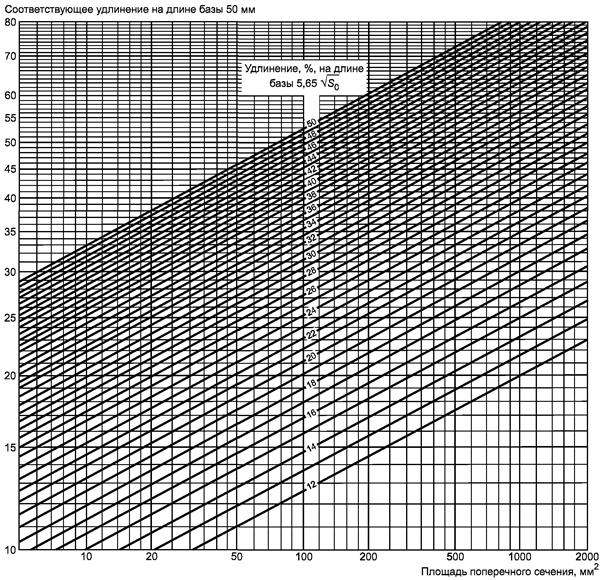

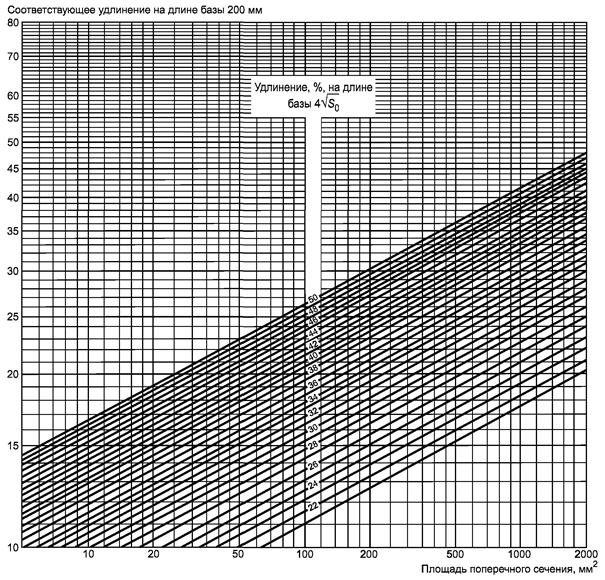

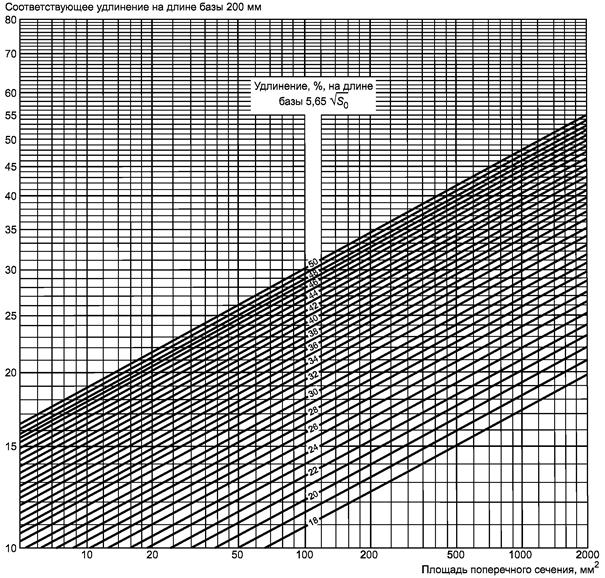

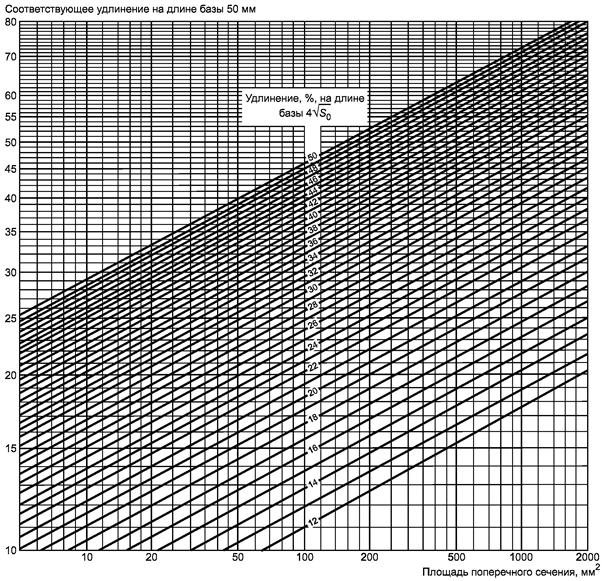

9.1 Рисунки 1 - 5 могут быть использованы в качестве альтернативного метода для ускоренного выполнения перевода относительных удлинений.

9.2 Рисунки 1 - 4 могут быть использованы для переводов между длинами баз  и 50 мм;  и 200 mm;  и 50 мм и  и 200 мм, соответственно.

Пример - Найти относительное удлинение на базе  и , эквивалентное удлинению 21 % на длине базы 200 мм образца для испытаний 25×12,5 мм с площадью поперечного сечения 312,5 мм2. Пересечение ординаты, соответствующей площади 312,5 мм2, с абсциссой, представляющей удлинение 21 % при длине базы 200 мм, лежит на наклонной линии, представляющей удлинение 28 % на длине базы  на рисунке 2, а положение пересечения относительно наклонных линий на рисунке 4 приблизительно соответствует удлинению 32,2 на длине базы .

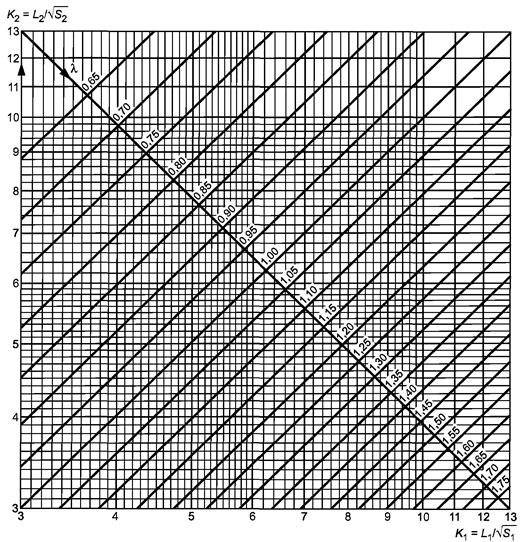

9.3 Рисунок 5 можно использовать для расчета всех переводов относительного удлинения.

Формулу Оливера можно применять в следующем виде

                                                (3)

где K1 и K2 - коэффициенты пропорциональности для любых двух испытуемых образцов:

                                                           (4)

                                                           (5)

На рисунке 5 показаны значения λ1;2 = (K1/K2)0,4.

Для использования рисунка 5 необходимо выполнить следующие операции:

a) вычислить значения коэффициентов пропорциональности  для двух испытуемых образцов;

b) найти по графику коэффициент

c) удлинение определяют как

Таблица 2 - Коэффициенты перевода для пропорциональных длин баз

Перевод из

Коэффициент перевода в

4D

5D

8D

1,000

0,870

0,752

0,661

0,953

0,870

0,721

1,149

1,000

0,863

0,759

1,093

1,000

0,828

1, 330

1,158

1,000

0,879

1,268

1,158

0,960

1,514

1,317

1,137

1,000

1,443

1,317

1,091

4d

1,050

0,916

0,790

0,694

1,000

0,916

0,758

5d

1,149

1,000

0,863

0,759

1,093

1,000

0,828

8d

1,389

1,207

1,042

0,918

1,319

1,207

1,000

Таблица 3 - Коэффициенты перевода1) для непропорциональных длин баз

Перевод из

Коэффициент перевода в

50 мм

80 мм

100 мм

200 мм

50 мм

1,000

0,829

0,758

0,754

80 мм

1,207

1,000

0,915

0,693

100 мм

1,320

1,093

1,000

0,758

200 мм

1,741

1,443

1,320

1,000

1) При условии, что площади поперечных сечений равны.

Таблица 4 - Коэффициенты перевода из длины базы  в непропорциональную длину базы

Площадь поперечного сечения образца для испытаний, мм2

Коэффициент для удлинений на непропорциональной длине базы

Площадь поперечного сечения образца для испытаний, мм2

Коэффициент для удлинений на непропорциональной длине базы

200 мм

100 мм

80 мм

50 мм

200 мм

100 мм

80 мм

50 мм

5

0,331

0,437

0,478

0,577

320

0,761

1,005

1,099

1,326

10

0,381

0,502

0,549

0,663

330

0,766

1,011

1,105

1,334

15

0,413

0,545

0,596

0,719

340

0,771

1,017

1,112

1,342

20

0,437

0,577

0,631

0,761

350

0,775

1,023

1,118

1,350

25

0,457

0,603

0,660

0,796

360

0,780

1,029

1,125

1,357

30

0,474

0,626

0,684

0,826

370

0,784

1,034

1,131

1,365

35

0,489

0,645

0,706

0,852

380

0,788

1,040

1,137

1,372

40

0,502

0,663

0,725

0,875

390

0,792

1,045

1,143

1,379

45

0,514

0,679

0,742

0,896

400

0,796

1,051

1,149

1,386

50

0,525

0,693

0,758

0,915

410

0,800

1,056

1,154

1,393

55

0,535

0,706

0,772

0,932

420

0,804

1,061

1,160

1,400

60

0,545

0,719

0,786

0,949

430

0,808

1,066

1,165

1,406

70

0,562

0,741

0,811

0,978

440

0,812

1,071

1,171

1,413

80

0,577

0,761

0,833

1,005

450

0,815

1,076

1,176

1,419

90

0,591

0,780

0,852

1,029

460

0,819

1,080

1,181

1,426

100

0,603

0,796

0,871

1,051

470

0,822

1,085

1,186

1,432

110

0,615

0,812

0,887

1,071

480

0,826

1,090

1,191

1,438

120

0,626

0,826

0,903

1,090

490

0,829

1,094

1,196

1,444

130

0,636

0,839

0,917

1,107

500

0,833

1,099

1,201

1,450

140

0,645

0,852

0,931

1,124

550

0,849

1,120

1,224

1,447

150

0,654

0,863

0,944

1,139

600

0,863

1,139

1,246

1,503

160

0,663

0,875

0,956

1,154

650

0,877

1,158

1,266

1,528

170

0,671

0,885

0,968

1,168

700

0,891

1,175

1,285

1,550

180

0,679

0,896

0,979

1,182

750

0,903

1,191

1,303

1,572

190

0,686

0,905

0,990

1,195

800

0,915

1,207

1,320

1,592

200

0,693

0,915

1,000

1,207

850

0,926

1,222

1,336

1,612

210

0,700

0,924

1,010

1,219

900

0,936

1,236

1,351

1,630

220

0,706

0,932

1,019

1,230

950

0,947

1,249

1,366

1,648

230

0,713

0,941

1,028

1,241

1000

0,956

1,262

1,380

1,665

240

0,719

0,949

1,037

1,252

1050

0,966

1,274

1,393

1,681

250

0,725

0,956

1,046

1,262

1100

0,975

1,286

1,406

1,697

260

0,730

0,964

1,054

1,272

1150

0,983

1,298

1,419

1,712

270

0,736

0,971

1,062

1,281

1200

0,992

1,309

1,431

1,727

280

0,741

0,978

1,070

1,291

1250

1,000

1,320

1,443

1,741

290

0,747

0,985

1,077

1,300

1300

1,008

1,330

1,454

1,755

300

0,752

0,992

1,084

1,309

1350

1,016

1,340

1,465

1,768

310

0,757

0,998

1,092

1,317

1400

1,023

1,350

1,476

1,781

1450

1,030

1,359

1,486

1,794

2250

1,125

1,484

1,623

1,958

1500

1,037

1,369

1,496

1,806

2300

1,130

1,491

1,630

1,967

1550

1,044

1,378

1,506

1,818

2350

1,135

1,497

1,637

1,975

1600

1,051

1,386

1,516

1,829

2400

1,139

1,503

1,644

1,984

1650

1,057

1,395

1,525

1,841

2450

1,144

1,510

1,651

1,992

1700

1,063

1,403

1,534

1,852

2500

1,149

1,516

1,657

2,000

1750

1,070

1,411

1,543

1,862

2550

1,153

1,522

1,664

2,008

1800

1,076

1,419

1,552

1,873

2600

1,158

1,528

1,670

2,016

1850

1,082

1,427

1,560

1,883

2650

1,162

1,533

1,677

2,023

1900

1,087

1,435

1,569

1,893

2700

1,167

1,539

1,683

2,031

1950

1,093

1,442

1,577

1,903

2750

1,171

1,545

1,689

2,038

2000

1,099

1,450

1,585

1,913

2800

1,175

1,550

1,695

2,046

2050

1,104

1,457

1,593

1,922

2850

1,179

1,556

1,701

2,053

2100

1,109

1,464

1,600

1,931

2900

1,183

1,561

1,707

2,060

2150

1,115

1,471

1,608

1,941

2950

1,187

1,567

1,713

2,067

2200

1,120

1,477

1,615

1,950

3000

1,191

1,572

1,719

2,074

Значения коэффициентов в графе «Коэффициент для удлинений на непропорциональной длине базы» рассчитаны по формуле

                                                        (6)

Для перехода от значений на длине базы  к значениям удлинений на непропорциональной длине базы необходимо умножить их на соответствующий коэффициент.

Для перехода от значений для непропорциональной длины базы к значениям на длине базы  необходимо разделить их на соответствующий коэффициент (рисунки 1 и 2).

Таблица 5 - Коэффициенты перевода удлинений на длине базы  в удлинения на непропорциональной длине базы

Площадь поперечного сечения для испытаний, мм2

Коэффициент для удлинений на непропорциональной длине базы

Площадь поперечного сечения для испытаний, мм2

Коэффициент для удлинений на непропорциональной длине базы

200 мм

100 мм

80 мм

50 мм

200 мм

100 мм

80 мм

50 мм

5

0,288

0,380

0,416

0,502

70

0,489

0,645

0,705

0,851

10

0,331

0,437

0,478

0,577

80

0,502

0,662

0,724

0,874

15

0,359

0,474

0,518

0,625

90

0,514

0,678

0,742

0,895

20

0,380

0,502

0,549

0,662

100

0,525

0,693

0,757

0,914

25

0,398

0,525

0,574

0,693

110

0,535

0,706

0,772

0,932

30

0,413

0,544

0,595

0,718

120

0,544

0,718

0,786

0,948

35

0,426

0,562

0,614

0,741

130

0,553

0,730

0,798

0,963

40

0,437

0,577

0,631

0,761

140

0,562

0,741

0,810

0,978

45

0,447

0,590

0,646

0,779

150

0,560

0,751

0,821

0,991

50

0,457

0,603

0,659

0,796

160

0,577

0,761

0,832

1,004

55

0,466

0,615

0,672

0,811

170

0,584

0,770

0,842

1,016

60

0,474

0,625

0,684

0,825

180

0,590

0,779

0,852

1,028

190

0,597

0,788

0,861

1,039

1000

0,832

1,098

1,200

1,449

200

0,603

0,796

0,870

1,050

1050

0,840

1,109

1,212

1,463

210

0,609

0,804

0,879

1,060

1100

0,848

1,119

1,223

1,477

220

0,615

0,811

0,887

1,070

1150

0,856

1,129

1,234

1,490

230

0,620

0,818

0,895

1,080

1200

0,863

1,139

1,245

1,502

240

0,625

0,825

0,902

1,089

1250

0,870

1,148

1,255

1,515

250

0,631

0,832

0,910

1,098

1300

0,877

1,157

1,265

1,527

260

0,636

0,839

0,917

1,107

1350

0,883

1,166

1,275

1,538

270

0,640

0,845

0,924

1,115

1400

0,890

1,174

1,284

1,549

280

0,645

0,851

0,931

1,123

1450

0,896

1,183

1,293

1,560

290

0,650

0,857

0,937

1,131

1500

0,902

1,191

1,302

1,571

300

0,654

0,863

0,943

1,139

1550

0,908

1,198

1,310

1,581

310

0,658

0,869

0,950

1,146

1600

0,914

1,206

1,319

1,591

320

0,662

0,874

0,956

1,153

1650

0,920

1,214

1,327

1,601

330

0,667

0,880

0,962

1,161

1700

0,925

1,221

1,335

1,611

340

0,671

0,885

0,967

1,168

1750

0,931

1,228

1,343

1,620

350

0,674

0,890

0,973

1,174

1800

0,936

1,235

1,350

1,629

360

0,678

0,895

0,979

1,181

1850

0,941

1,242

1,358

1,638

370

0,682

0,900

0,984

1,187

1900

0,946

1,248

1,365

1,647

380

0,686

0,905

0,989

1,194

1950

0,951

1,255

1,372

1,656

390

0,689

0,909

0,994

1,200

2000

0,956

1,261

1,379

1,664

400

0,693

0,914

0,999

1,206

2050

0,960

1,267

1,386

1,672

410

0,696

0,919

1,004

1,212

2100

0,965

1,273

1,392

1,680

420

0,699

0,923

1,009

1,218

2150

0,970

1,279

1,399

1,688

430

0,703

0,927

1,014

1,224

2200

0,974

1,285

1,405

1,696

440

0,706

0,932

1,019

1,229

2250

0,979

1,291

1,412

1,704

450

0,709

0,936

1,023

1,235

2300

0,983

1,297

1,418

1,711

460

0,712

0,940

1,028

1,240

2350

0,987

1,302

1,424

1,719

470

0,715

0,944

1,032

1,246

2400

0,991

1,308

1,430

1,726

480

0,718

0,948

1,036

1,251

2450

0,995

1,313

1,436

1,733

490

0,721

0,952

1,041

1,256

2500

0,999

1,319

1,442

1,740

500

0,724

0,956

1,045

1,261

2550

1,003

1,324

1,448

1,747

550

0,738

0,974

1,065

1,285

2600

1,007

1,329

1,453

1,754

600

0,751

0,991

1,084

1,308

2650

1,011

1,334

1,459

1,760

650

0,763

1,007

1,101

1,329

2700

1,015

1,339

1,464

1,767

700

0,775

1,022

1,118

1,349

2750

1,019

1,344

1,470

1,773

750

0,786

1,036

1,133

1,368

2800

1,022

1,349

1,475

1,780

800

0,796

1,050

1,148

1,385

2850

1,026

1,354

1,480

1,786

850

0,805

1,063

1,162

1,402

2900

1,029

1,358

1,485

1,792

900

0,815

1,075

1,175

1,418

2950

1,033

1,363

1,490

1,799

950

0,824

1,087

1,188

1,434

3000

1,036

1,368

1,495

1,805

Коэффициенты, представленные в графе «Коэффициент для удлинений на непропорциональной длине базы», дают значение

Для перехода от значений на длине базы  к значениям на непропорциональной длине базы необходимо умножить их на соответствующий коэффициент.

Для перехода от значений для непропорциональной длины базы к значениям на базе  необходимо разделить их на соответствующий коэффициент (рисунки 3 и 4).

Таблица 6 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, измеренное на длине базы

0

1

2

3

4

5

6

7

8

9

Соответствующее удлинение, %, на длине базы

10

9

10

10

11

12

13

14

15

16

17

20

17

18

19

20

21

22

23

23

24

25

30

26

27

28

29

30

30

31

32

33

34

40

35

36

37

37

38

39

40

41

42

43

50

43

44

45

46

47

48

49

50

50

51

1) Множитель 0,87. Значения округлены до ближайшего целого числа.

Таблица 7 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 50 мм

Фактическое удлинение, %, на длине базы 50 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

18

31

27

24

21

19

18

17

16

15

14

14

13

12

12

12

11

11

11

10

10

9

9

19

33

29

25

22

20

19

18

17

16

15

15

14

13

13

12

12

12

11

11

11

10

10

20

35

30

26

23

21

20

19

18

17

16

15

14

14

13

13

13

12

12

12

11

10

10

21

36

32

28

24

22

21

20

18

17

17

16

15

14

14

14

13

13

13

12

12

11

11

22

38

33

29

25

23

22

21

19

18

17

17

16

15

15

14

14

13

13

13

12

12

11

23

40

35

30

26

24

23

22

20

19

18

18

17

16

15

15

14

14

14

13

13

12

12

24

42

36

32

27

25

24

23

21

20

19

18

17

17

16

15

15

15

14

14

13

13

12

25

43

38

33

29

26

25

24

22

21

20

19

18

17

17

16

16

15

15

14

14

13

13

26

45

39

34

30

27

26

25

23

22

21

20

19

18

17

17

16

16

16

15

14

14

13

27

47

41

35

31

28

27

26

24

22

21

21

19

19

18

17

17

17

16

16

15

14

14

28

49

42

37

32

30

28

27

25

23

22

21

20

19

19

18

18

17

17

16

16

15

14

29

50

44

38

33

31

29

28

25

24

23

22

21

20

19

19

18

18

17

17

16

15

15

30

52

45

39

34

32

30

29

26

25

24

23

22

21

20

19

19

18

18

17

17

16

15

31

54

47

41

35

33

31

30

27

26

25

24

22

21

21

20

19

19

19

18

17

16

16

32

55

48

42

37

34

32

30

28

27

25

24

23

22

21

21

20

20

19

19

18

17

16

33

57

50

43

38

35

33

31

29

27

26

25

24

23

22

21

21

20

20

19

18

17

17

34

59

51

45

39

36

34

32

30

28

27

26

25

23

23

22

21

21

20

20

19

18

17

35

61

53

46

40

37

35

33

31

29

28

27

25

24

23

23

22

21

21

20

19

18

18

36

62

54

47

41

38

36

34

32

30

29

28

26

25

24

23

23

22

22

21

20

19

18

37

64

56

49

42

39

37

35

32

31

29

28

27

26

25

24

23

23

22

21

20

19

19

38

66

57

50

43

40

38

36

33

31

30

29

27

26

25

25

24

23

23

22

21

20

19

39

68

59

51

45

41

39

37

34

32

31

30

28

27

26

25

24

24

23

23

22

20

20

40

69

60

53

46

42

40

38

35

33

32

31

29

28

27

26

25

25

24

23

22

21

20

41

71

62

54

47

43

41

39

36

34

32

31

30

28

27

26

26

25

25

24

23

21

21

42

73

63

55

48

44

42

40

37

35

33

32

30

29

28

27

26

26

25

24

23

22

21

43

75

65

56

49

45

43

41

38

36

34

33

31

30

29

28

27

26

26

25

24

22

22

44

76

66

58

50

46

44

42

39

36

35

34

32

30

29

28

28

27

26

25

24

23

22

45

78

68

59

51

47

45

43

39

37

36

34

32

31

30

29

28

28

27

26

25

24

23

46

80

69

60

53

48

46

44

40

38

36

35

33

32

31

30

29

28

28

27

25

24

23

47

81

71

62

54

50

47

45

41

39

37

36

34

32

31

30

30

29

28

27

26

25

24

1) Значения округлены до ближайшего целого числа.

Таблица 8 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 80 мм

Фактическое удлинение, %, на длине базы 80 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

21

18

16

14

13

12

11

11

10

10

9

9

8

8

8

8

7

7

7

7

6

6

11

23

20

17

15

14

13

13

12

11

11

10

10

9

9

9

8

8

8

8

7

7

7

12

25

22

19

17

15

14

14

13

12

11

11

10

10

10

9

9

9

9

8

8

8

7

13

27

24

21

18

17

16

15

14

13

12

12

11

11

10

10

10

10

9

9

9

8

8

14

29

25

22

19

18

17

16

15

14

13

13

12

12

11

11

11

10

10

10

9

9

8

15

31

27

24

21

19

18

17

16

15

14

14

13

12

12

12

11

11

11

10

10

9

9

16

33

29

25

22

20

19

18

17

16

15

15

14

13

13

12

12

12

12

11

11

10

10

17

36

31

27

23

22

20

20

18

17

16

16

15

14

14

13

13

13

12

12

11

11

10

18

38

33

29

25

23

22

21

19

18

17

17

16

15

14

14

14

13

13

13

12

11

11

19

40

35

30

26

24

23

22

20

19

18

18

17

16

15

15

14

14

14

13

13

12

11

20

42

36

32

28

25

24

23

21

20

19

18

17

17

16

16

15

15

14

14

13

13

12

21

44

38

33

29

27

25

24

22

21

20

19

18

17

17

16

16

16

15

15

14

13

13

22

46

40

35

30

28

26

25

23

22

21

20

19

18

18

17

17

16

16

15

15

14

13

23

48

42

36

32

29

28

26

24

23

22

21

20

19

18

18

17

17

17

16

15

15

14

24

50

44

38

33

31

29

28

25

24

23

22

21

20

19

19

18

18

17

17

16

15

14

25

52

46

40

34

32

30

29

26

25

24

23

22

21

20

19

19

19

18

17

17

16

15

26

54

47

41

36

33

31

30

28

26

25

24

23

22

21

20

20

19

19

18

17

16

16

27

56

49

43

37

34

32

31

29

27

26

25

24

22

22

21

20

20

20

19

18

17

16

28

59

51

44

39

36

34

32

30

28

27

26

24

23

22

22

21

21

20

20

19

18

17

29

61

53

46

40

37

35

33

31

29

28

27

25

24

23

23

22

21

21

20

19

18

17

30

63

55

48

41

38

36

34

32

30

29

28

26

25

24

23

23

22

22

21

20

19

18

31

65

56

49

43

39

37

36

33

31

30

29

27

26

25

24

23

23

22

22

21

20

19

32

67

58

51

44

41

38

37

34

32

31

30

28

27

26

25

24

24

23

22

21

20

19

33

69

60

52

46

42

40

38

35

33

32

30

29

27

26

26

25

24

24

23

22

21

20

34

71

62

54

47

43

41

39

36

34

33

31

30

28

27

26

26

25

25

24

23

21

21

35

73

64

55

48

45

42

40

37

35

33

32

30

29

28

27

27

26

25

24

23

22

21

36

75

66

57

50

46

43

41

38

36

34

33

31

30

29

28

27

27

26

25

24

23

22

37

77

67

59

51

47

44

43

39

37

35

34

32

31

30

29

28

27

27

26

25

23

22

38

79

69

60

52

48

46

44

40

38

36

35

33

32

31

30

29

28

28

27

25

24

23

39

82

71

62

54

50

47

45

41

39

37

36

34

32

31

30

30

29

28

27

26

25

24

40

84

73

63

55

51

48

46

42

40

38

37

35

33

32

31

30

30

29

28

27

25

24

41

86

75

65

57

52

49

47

43

41

39

38

36

34

33

32

31

30

30

29

27

26

25

42

88

76

67

58

53

50

48

44

42

40

39

37

35

34

33

32

31

30

29

28

27

25

43

90

78

68

59

55

52

49

46

43

41

40

37

36

35

33

33

32

31

30

29

27

26

44

92

80

70

61

56

53

51

47

44

42

41

38

37

35

34

33

33

32

31

29

28

27

45

94

82

71

62

57

54

52

48

45

43

41

39

37

36

35

34

33

33

31

30

28

27

46

96

84

73

63

59

55

53

49

46

44

42

40

38

37

36

35

34

33

32

31

29

28

47

98

86

74

65

60

56

54

50

47

45

43

41

39

38

37

36

35

34

33

31

30

28

1) Значения округлены до ближайшего целого числа

Таблица 9 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 100 мм

Фактическое удлинение, %, на длине базы 100 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

18

41

36

31

27

25

24

23

21

20

19

18

17

16

16

15

15

15

14

14

13

12

12

19

43

38

33

29

26

25

24

22

21

20

19

18

17

17

16

16

15

15

15

14

13

13

20

46

40

35

30

28

26

25

23

22

21

20

19

18

18

17

17

16

16

15

15

14

13

21

48

42

36

32

29

28

26

24

23

22

21

20

19

18

18

17

17

17

16

15

14

14

22

50

44

38

33

31

29

28

25

24

23

22

21

20

19

19

18

18

17

17

16

15

15

23

53

46

40

35

32

30

29

27

25

24

23

22

21

20

20

19

19

18

18

17

16

15

24

55

48

42

36

33

32

30

28

26

25

24

23

22

21

20

20

19

19

18

18

17

16

25

57

50

43

38

35

33

31

29

27

26

25

24

23

22

21

21

20

20

19

18

17

16

26

59

52

45

39

36

34

33

30

28

27

26

25

24

23

22

22

21

21

20

19

18

17

27

62

54

47

41

38

35

34

31

30

28

27

26

25

24

23

22

22

21

21

20

19

18

28

64

56

49

42

39

37

35

32

31

29

28

27

25

25

24

23

23

22

21

20

19

18

29

66

58

50

44

40

38

36

34

32

30

29

28

26

25

25

24

23

23

22

21

20

19

30

69

60

52

45

42

39

38

35

33

31

30

29

27

26

26

25

24

24

23

22

21

20

31

71

62

54

47

43

41

39

36

34

32

31

30

28

27

26

26

25

25

24

23

21

20

32

73

64

55

48

45

42

40

37

35

33

32

30

29

28

27

27

26

25

24

23

22

21

33

75

66

57

50

46

43

41

38

36

35

33

31

30

29

28

27

27

26

25

24

23

22

34

78

68

59

51

47

45

43

39

37

36

34

32

31

30

29

28

28

27

26

25

23

22

35

80

70

61

53

49

46

44

41

38

37

35

33

32

31

30

29

28

28

27

26

24

23

36

82

72

62

54

50

47

45

42

39

38

36

34

33

32

31

30

29

29

28

26

25

24

37

85

74

64

56

51

49

46

43

40

39

37

35

34

32

31

31

30

29

28

27

26

24

38

87

76

66

57

53

50

48

44

42

40

38

36

35

33

32

31

31

30

29

28

26

25

39

89

78

68

59

54

51

49

45

43

41

39

37

36

34

33

32

32

31

30

28

27

26

40

91

80

69

60

56

53

50

46

44

42

40

38

36

35

34

33

32

32

31

29

28

26

41

94

82

71

62

57

54

51

47

45

43

41

39

37

36

35

34

33

32

31

30

28

27

42

96

84

73

63

58

55

53

49

46

44

42

40

38

37

36

35

34

33

32

31

29

28

43

98

86

75

65

60

56

54

50

47

45

43

41

39

38

37

36

35

34

33

31

30

28

44

101

88

76

66

61

58

55

51

48

46

44

42

40

39

37

36

36

35

34

32

30

29

45

103

90

78

68

63

59

57

52

49

47

45

43

41

39

38

37

36

36

34

33

31

30

46

105

92

80

69

64

60

58

53

50

48

46

44

42

40

39

38

37

36

35

34

32

30

47

107

94

81

71

65

62

59

54

51

49

47

45

43

41

40

39

38

37

36

34

32

31

1) Значения округлены до ближайшего целого числа

Таблица 10 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 200 мм

Фактическое удлинение, %, на длине базы 200 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

18

54

47

41

36

33

31

30

28

26

25

24

23

22

21

20

20

19

19

18

17

16

16

19

57

50

43

38

35

33

31

29

27

26

25

24

23

22

21

21

20

20

19

18

17

17

20

60

53

46

40

37

35

33

31

29

28

27

25

24

23

22

22

21

21

20

19

18

17

21

63

55

48

42

39

36

35

32

30

29

28

26

25

24

24

23

22

22

21

20

19

18

22

66

58

50

44

40

38

36

34

32

30

29

28

26

25

25

24

23

23

22

21

20

19

23

69

60

53

46

42

40

38

35

33

32

31

29

28

27

26

25

25

24

23

22

21

20

24

72

63

55

48

44

42

40

37

35

33

32

30

29

28

27

26

26

25

24

23

22

21

25

75

66

57

50

46

43

41

38

36

34

33

31

30

29

28

27

27

26

25

24

23

22

26

78

68

59

52

48

45

43

40

38

36

35

33

31

30

29

28

28

27

26

25

24

23

27

81

71

62

54

50

47

45

41

39

37

36

34

32

31

30

30

29

28

27

26

25

24

28

84

74

64

56

51

49

46

43

40

39

37

35

34

32

31

31

30

29

28

27

25

24

29

87

76

66

58

53

50

48

44

42

40

39

36

35

34

33

32

31

30

29

28

26

25

30

91

79

69

60

55

52

50

46

43

41

40

38

36

35

34

33

32

31

30

29

27

26

31

94

81

71

62

57

54

51

47

45

43

41

39

37

36

35

34

33

32

31

30

28

27

32

97

84

73

64

59

55

53

49

46

44

43

40

38

37

36

35

34

33

32

31

29

28

33

100

87

75

66

61

57

55

50

48

46

44

41

40

38

37

36

35

35

33

32

30

29

34

103

89

78

68

62

59

56

52

49

47

45

43

41

39

38

37

36

36

34

33

31

30

35

106

92

80

70

64

61

58

53

50

48

47

44

42

41

39

38

37

37

35

34

32

30

36

109

95

82

72

66

62

60

55

52

50

48

45

43

42

40

39

38

38

36

35

33

31

37

112

97

85

74

68

64

61

57

53

51

49

46

44

43

42

40

40

39

37

36

34

32

38

115

100

87

76

70

66

63

58

55

52

51

48

46

44

43

42

41

40

38

37

35

33

39

118

102

89

78

72

68

65

60

56

54

52

49

47

45

44

43

42

41

39

38

36

34

40

121

105

91

80

73

69

66

61

58

55

53

50

48

46

45

44

43

42

40

39

36

35

41

124

108

94

82

75

71

68

63

59

57

55

51

49

47

46

45

44

43

41

40

37

36

42

127

110

96

84

77

73

70

64

61

58

56

53

50

49

47

46

45

44

42

40

38

37

43

130

113

98

86

79

75

71

66

62

59

57

54

52

50

48

47

46

45

43

41

39

37

44

133

116

101

88

81

76

73

67

63

61

59

55

53

51

49

48

47

46

44

42

40

38

45

136

118

103

90

83

78

75

69

65

62

60

57

54

52

51

49

48

47

45

43

41

39

46

139

121

105

92

84

80

76

70

66

63

61

58

55

53

52

50

49

48

46

44

42

40

47

142

123

107

94

86

81

78

72

68

65

63

59

56

54

53

51

50

49

47

45

43

41

1) Значения округлены до ближайшего целого числа

Таблица 11 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 50 мм

Фактическое удлинение, %, на длине базы 50 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

18

36

31

27

24

22

21

20

18

17

16

16

15

14

14

13

13

13

12

12

11

11

10

19

38

33

29

25

23

22

21

19

18

17

17

16

15

15

14

14

13

13

13

12

11

11

20

40

35

30

26

24

23

22

20

19

18

18

17

16

15

15

14

14

14

13

13

12

11

21

42

36

32

28

25

24

23

21

20

19

18

17

17

16

16

15

15

14

14

13

13

12

22

44

38

33

29

27

25

24

22

21

20

19

18

17

17

16

16

16

15

15

14

13

13

23

46

40

35

30

28

26

25

23

22

21

20

19

18

18

17

17

16

16

15

15

14

13

24

48

42

36

32

29

27

26

24

23

22

21

20

19

18

18

17

17

17

16

15

14

14

25

50

43

38

33

30

29

27

25

24

23

22

21

20

19

19

18

18

17

17

16

15

14

26

52

45

39

34

32

30

28

26

25

24

23

22

21

20

19

19

18

18

17

17

16

15

27

54

47

41

35

33

31

30

27

26

25

24

22

21

21

20

19

19

19

18

17

16

16

28

56

49

42

37

34

32

31

28

27

26

25

23

22

21

21

20

20

19

19

18

17

16

29

58

50

44

38

35

33

32

29

28

26

25

24

23

22

21

21

20

20

19

18

17

17

30

60

52

45

39

36

34

33

30

29

27

26

25

24

23

22

22

21

21

20

19

18

17

31

62

54

47

41

38

35

34

31

30

28

27

26

25

24

23

22

22

21

21

20

19

18

32

64

55

48

42

39

37

35

32

30

29

28

27

25

24

24

23

23

22

21

20

19

18

33

66

57

50

43

40

38

36

33

31

30

29

27

26

25

24

24

23

23

22

21

20

19

34

68

59

51

45

41

39

37

34

32

31

30

28

27

26

25

25

24

23

23

22

20

20

35

70

61

53

46

42

40

38

35

33

32

31

29

28

27

26

25

25

24

23

22

21

20

36

72

62

54

47

44

41

39

36

34

33

32

30

29

28

27

26

25

25

24

23

22

21

37

74

64

56

49

45

42

40

37

35

34

32

31

29

28

27

27

26

26

25

24

22

21

38

76

66

57

50

46

43

42

38

36

35

33

32

30

29

28

27

27

26

25

24

23

22

39

78

68

59

51

47

45

43

39

37

36

34

32

31

30

29

28

27

27

26

25

23

22

40

80

69

60

53

48

46

44

40

38

36

35

33

32

31

30

29

28

28

27

25

24

23

41

82

71

62

54

50

47

45

41

39

37

36

34

33

31

30

30

29

28

27

26

25

24

42

84

73

63

55

51

48

46

42

40

38

37

35

33

32

31

30

30

29

28

27

25

24

43

86

75

65

57

52

49

47

43

41

39

38

36

34

33

32

31

30

30

29

27

26

25

44

88

76

66

58

53

50

48

44

42

40

39

36

35

34

33

32

31

30

29

28

26

25

45

90

78

68

59

55

51

49

45

43

41

40

37

36

34

33

32

32

31

30

29

27

26

46

92

80

69

60

56

53

50

46

44

42

40

38

36

35

34

33

32

32

31

29

28

26

47

94

81

71

62

57

54

51

47

45

43

41

39

37

36

35

34

33

32

31

30

28

27

1) Значения округлены до ближайшего целого числа

Таблица 12 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 80 мм

Фактическое удлинение, %, на длине базы 80 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

24

21

18

16

15

14

13

12

11

11

11

10

9

9

9

9

8

8

8

8

7

7

11

26

23

20

17

16

15

14

13

13

12

12

11

10

10

10

10

9

9

9

8

8

8

12

29

25

22

19

17

16

16

14

14

13

13

12

11

11

11

10

10

10

10

9

9

8

13

31

27

23

20

19

18

17

16

15

14

14

13

12

12

12

11

11

11

10

10

9

9

14

33

29

25

22

20

19

18

17

16

15

15

14

13

13

12

12

12

12

11

11

10

10

15

36

31

27

24

22

21

20

18

17

16

16

15

14

14

13

13

13

12

12

11

11

10

16

38

33

29

25

23

22

21

19

18

17

17

16

15

15

14

14

14

13

13

12

12

11

17

41

35

31

27

25

23

22

21

19

19

18

17

16

16

15

15

14

14

14

13

12

12

18

43

37

33

28

26

25

24

22

21

20

19

18

17

16

16

16

15

15

14

14

13

12

19

45

39

34

30

28

26

25

23

22

21

20

19

18

17

17

16

16

16

15

14

14

13

20

48

42

36

31

29

27

26

24

23

22

21

20

19

18

18

17

17

17

15

15

14

14

21

50

44

38

33

30

29

27

25

24

23

22

21

20

19

19

18

18

17

17

16

15

14

22

52

46

40

35

32

30

29

27

25

24

23

22

21

20

20

19

19

18

18

17

16

15

23

55

48

42

36

33

31

30

28

26

25

24

23

22

21

20

20

19

19

18

18

17

16

24

57

50

43

38

35

33

31

29

27

26

25

24

23

22

21

21

20

20

19

18

17

17

25

60

52

45

39

36

34

33

30

29

27

26

25

24

23

22

22

21

21

20

19

18

17

26

62

54

47

41

38

36

34

31

30

28

27

26

25

24

23

22

22

21

21

20

19

18

27

64

56

49

42

39

37

35

33

31

29

28

27

26

25

24

23

23

22

22

21

19

19

28

67

58

51

44

41

38

37

34

32

31

29

28

27

26

25

24

24

23

22

21

20

19

29

69

60

52

46

42

40

38

35

33

32

30

29

28

27

26

25

24

24

23

22

21

20

30

72

62

54

47

44

41

39

36

34

33

32

30

28

27

27

26

25

25

24

23

22

21

31

74

64

56

49

45

42

41

37

35

34

33

31

29

28

28

27

26

26

25

24

22

21

32

76

66

58

50

46

44

42

39

36

35

34

32

30

29

28

28

27

26

25

24

23

22

33

79

68

60

52

48

45

43

40

38

36

35

33

31

30

29

29

28

27

26

25

24

23

34

81

71

61

53

49

47

45

41

39

37

36

34

32

31

30

29

29

28

27

26

24

23

35

83

73

63

55

51

48

46

42

40

38

37

35

33

32

31

30

30

29

28

27

25

24

36

86

75

65

57

52

49

47

43

41

39

38

36

34

33

32

31

30

30

29

27

26

25

37

88

77

67

58

54

51

48

45

42

40

39

37

35

34

33

32

31

31

29

28

27

25

38

91

79

69

60

55

52

50

46

43

41

40

38

36

35

34

33

32

31

30

29

27

26

39

93

81

70

61

57

53

51

47

44

43

41

39

37

36

35

34

33

32

31

30

28

27

40

95

83

72

63

58

55

52

48

46

44

42

40

38

37

35

35

34

33

32

30

29

28

41

98

85

74

64

59

56

54

50

47

45

43

41

39

38

36

35

35

34

33

31

29

28

42

100

87

76

66

61

58

55

51

48

46

44

42

40

38

37

36

35

35

33

32

30

29

43

103

89

78

68

62

59

56

52

49

47

45

43

41

39

38

37

36

36

34

33

31

30

44

105

91

79

69

64

60

58

53

50

48

46

44

42

40

39

38

37

36

35

34

32

30

45

107

93

81

71

65

62

59

54

51

49

47

45

43

41

40

39

38

37

36

34

32

31

46

110

95

83

72

67

63

60

56

52

50

48

46

44

42

41

40

39

38

37

35

33

32

47

112

98

85

74

68

64

62

57

54

51

49

47

45

43

42

41

40

39

37

36

34

32

1) Значения округлены до ближайшего целого числа.

Таблица 13 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 100 мм

Фактическое удлинение, %, на длине базы 100 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

18

47

41

36

31

29

27

26

24

23

22

21

20

19

18

18

17

17

16

16

15

14

14

19

50

43

38

33

30

29

27

25

24

23

22

21

20

19

19

18

18

17

17

16

15

14

20

53

46

40

35

32

30

29

27

25

24

23

22

21

20

20

19

19

18

18

17

16

15

21

55

48

42

36

34

32

30

28

26

25

24

23

22

21

21

20

20

19

18

18

17

16

22

58

50

44

38

35

33

32

29

28

26

25

24

23

22

22

21

20

20

19

18

17

17

23

60

53

46

40

37

35

33

31

29

28

27

25

24

23

22

22

21

21

20

19

18

17

24

63

55

48

42

38

36

35

32

30

29

28

26

25

24

23

23

22

22

21

20

19

18

25

66

57

50

43

40

38

36

33

31

30

29

27

26

25

24

24

23

23

22

21

20

19

26

68

59

52

45

42

39

38

35

33

31

30

28

27

26

25

25

24

24

23

22

21

20

27

71

62

54

47

43

41

39

36

34

32

31

30

28

27

26

26

25

25

24

23

21

20

28

74

64

56

49

45

42

40

37

35

34

32

31

29

28

27

27

26

26

25

24

22

21

29

76

66

58

50

46

44

42

39

36

35

34

32

30

29

28

28

27

26

25

24

23

22

30

79

69

60

52

48

45

43

40

38

36

35

33

31

30

29

29

28

27

26

25

24

23

31

81

71

62

54

50

47

45

41

39

37

36

34

32

31

30

30

29

28

27

26

25

24

32

84

73

64

55

51

48

46

43

40

38

37

35

33

32

31

30

30

29

28

27

25

24

33

87

76

66

57

53

50

48

44

41

40

38

36

35

33

32

31

31

30

29

28

26

25

34

89

78

68

59

54

51

49

45

43

41

39

37

36

34

33

32

32

31

30

29

27

26

35

92

80

70

61

56

53

51

47

44

42

41

38

37

35

34

33

33

32

31

29

28

27

36

95

82

72

62

58

54

52

48

45

43

42

39

38

36

35

34

33

33

32

30

29

27

37

97

85

74

64

59

56

53

49

46

44

43

40

39

37

36

35

34

34

32

31

29

28

38

100

87

76

66

61

57

55

51

48

46

44

42

40

38

37

36

35

35

33

32

30

29

39

102

89

78

68

62

59

56

52

49

47

45

43

41

39

38

37

36

36

34

33

31

30

40

105

92

80

69

64

60

58

53

50

48

46

44

42

40

39

38

37

36

35

34

32

30

41

108

94

82

71

66

62

59

55

52

49

48

45

43

41

40

39

38

37

36

34

33

31

42

110

96

84

73

67

63

61

56

53

50

49

46

44

42

41

40

39

38

37

35

33

32

43

113

98

86

75

69

65

62

57

54

52

50

47

45

43

42

41

40

39

38

36

34

33

44

116

101

88

76

70

66

64

59

55

53

51

48

46

44

43

42

41

40

39

37

35

33

45

118

103

90

78

72

68

65

60

57

54

52

49

47

45

44

43

42

41

40

38

36

34

46

121

105

92

80

74

69

66

61

58

55

53

50

48

46

45

44

43

42

40

39

36

35

47

124

108

94

81

75

71

68

63

59

56

54

51

49

47

46

45

44

43

41

39

37

36

1) Значения округлены до ближайшего целого числа

Таблица 14 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 200 мм

Фактическое удлинение, %, на длине базы 200 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

18

62

54

47

41

38

36

34

32

30

29

28

26

25

24

23

23

22

22

21

20

19

18

19

66

57

50

43

40

38

36

33

32

30

29

27

26

25

25

24

23

23

22

21

20

19

20

69

60

53

46

42

40

38

35

33

32

31

29

28

27

26

25

25

24

23

22

21

20

21

73

63

55

48

44

42

40

37

35

33

32

30

30

28

27

26

26

25

24

23

22

21

22

76

66

58

50

46

44

42

39

36

35

34

32

30

29

28

28

27

26

25

24

23

22

23

80

69

60

53

49

46

44

40

38

36

35

33

32

31

30

29

28

28

27

25

24

23

24

83

72

63

55

51

48

46

42

40

38

37

35

33

32

31

30

29

29

28

27

25

24

25

87

75

66

57

53

50

48

44

41

40

38

36

35

33

32

31

31

30

29

28

26

25

26

90

78

68

59

55

52

50

46

43

41

40

38

36

35

34

33

32

31

30

29

27

26

27

94

82

71

62

57

54

51

47

45

43

41

39

37

36

35

34

33

32

31

30

28

27

28

97

85

74

64

59

56

53

49

46

44

43

40

39

37

36

35

34

34

32

31

29

28

29

101

88

76

66

61

58

55

51

48

46

44

42

40

39

37

36

36

35

34

32

30

29

30

104

91

79

69

63

60

57

53

50

48

46

43

41

40

39

38

37

36

35

33

31

30

31

108

94

81

71

65

62

59

54

51

49

47

45

43

41

40

39

38

37

36

34

32

31

32

111

97

84

73

68

64

61

56

53

51

49

46

44

43

41

40

39

38

37

35

33

32

33

114

100

87

76

70

66

63

58

55

52

50

48

46

44

43

41

41

40

38

37

35

33

34

118

103

89

78

72

68

65

60

56

54

52

49

47

45

44

43

42

41

39

38

36

34

35

121

106

92

80

74

70

67

61

58

56

54

51

48

47

45

44

43

42

41

39

37

35

36

128

109

95

82

76

72

69

63

60

57

55

52

50

48

46

45

44

43

42

40

38

36

37

132

112

97

85

78

74

70

65

61

59

57

53

51

49

48

46

45

44

43

41

39

37

38

135

115

100

87

80

76

72

67

63

60

58

55

52

51

49

48

47

46

44

42

40

38

39

139

118

102

89

82

78

74

69

65

62

60

56

54

52

50

49

48

47

45

43

41

39

40

142

121

105

92

84

80

76

70

66

63

61

58

55

53

52

50

49

48

46

44

42

40

41

146

124

108

94

87

82

78

72

68

65

63

59

57

55

53

52

50

49

48

45

43

41

42

146

127

110

96

89

84

80

74

70

67

64

61

58

56

54

53

52

50

49

47

44

42

43

149

130

113

98

91

86

82

76

71

68

66

62

59

57

56

54

53

52

50

48

45

43

44

153

133

116

101

93

88

84

77

73

70

67

64

61

59

57

55

54

53

51

49

46

44

45

156

136

118

103

95

90

86

79

75

71

69

65

62

60

58

57

55

54

52

50

47

45

46

160

139

121

105

97

92

88

81

76

73

70

66

64

61

59

58

56

55

53

51

48

46

47

163

142

124

108

99

94

90

83

78

75

72

68

65

63

61

59

58

56

54

52

49

47

1) Значения округлены до ближайшего целого числа.

Таблица 15 - Значения удлинений1) на длине базы 50 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 50 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

6

7

8

9

9

10

11

11

12

13

13

14

14

15

16

16

16

17

17

18

19

20

11

6

7

8

10

10

11

12

13

13

14

14

15

16

17

17

18

18

18

19

20

21

22

12

7

8

9

10

11

12

13

14

14

15

16

17

17

18

19

19

20

20

21

22

23

24

13

8

9

10

11

12

13

14

15

16

16

17

18

19

20

20

21

21

22

22

23

25

26

14

8

9

11

12

13

14

15

16

17

18

18

19

20

21

22

22

23

23

24

25

27

28

15

9

10

11

13

14

15

16

17

18

19

20

21

22

23

23

24

24

25

26

27

29

30

16

9

11

12

14

15

16

17

18

19

20

21

22

23

24

25

25

26

27

28

29

31

32

17

10

11

13

15

16

17

18

19

21

21

22

24

25

26

26

27

28

28

29

31

33

34

18

10

12

14

16

17

18

19

21

22

23

24

25

26

27

28

29

29

30

31

33

34

36

19

11

13

14

17

18

19

20

22

23

24

25

26

28

29

29

30

31

32

33

34

36

38

20

12

13

15

17

19

20

21

23

24

25

26

28

29

30

31

32

33

33

35

36

38

40

21

12

14

16

18

20

21

22

24

25

27

27

29

30

32

33

33

34

35

36

38

40

42

22

13

15

17

19

21

22

23

25

27

28

29

30

32

33

34

35

36

37

38

40

42

44

23

13

15

18

20

22

23

24

26

28

29

30

32

33

35

36

37

37

38

40

42

44

46

24

14

16

18

21

23

24

25

27

29

30

31

33

35

36

37

38

39

40

41

43

46

48

25

14

17

19

22

24

25

26

28

30

32

33

35

36

38

39

40

41

42

43

45

48

50

26

15

17

20

23

25

26

27

30

31

33

34

36

38

39

40

41

42

43

45

47

50

52

27

16

18

21

24

26

27

28

31

33

34

35

37

39

41

42

43

44

45

47

49

52

54

28

16

19

21

24

27

28

29

32

34

35

37

39

41

42

43

45

46

47

48

51

54

56

29

17

19

22

25

28

29

30

33

35

37

38

40

42

44

45

46

47

48

50

52

55

58

30

17

20

23

26

28

30

32

34

36

38

39

42

43

45

47

48

49

50

52

54

57

60

31

18

21

24

27

29

31

33

35

37

39

41

43

45

47

48

49

51

52

54

56

59

62

32

18

21

24

28

30

32

34

36

39

40

42

44

46

48

50

51

52

53

55

58

61

64

33

19

22

25

29

31

33

35

38

40

42

43

46

48

50

51

53

54

55

57

60

63

66

34

20

23

26

30

32

34

36

39

41

43

44

47

49

51

53

54

55

57

59

61

65

68

35

20

23

27

31

33

35

37

40

42

44

46

49

51

53

54

56

57

58

60

63

67

70

36

21

24

27

31

34

36

38

41

43

45

47

50

52

54

56

57

59

60

62

65

69

72

37

21

25

28

32

35

37

39

42

45

47

48

51

54

56

57

59

60

62

64

67

71

74

38

22

25

29

33

36

38

40

43

46

48

50

53

55

57

59

61

62

63

66

69

73

76

39

23

26

30

34

37

39

41

44

47

49

51

54

57

59

60

62

64

65

67

70

75

78

40

23

27

30

35

38

40

42

46

48

50

52

55

58

60

62

64

65

67

69

72

77

80

41

24

27

31

36

39

41

43

47

49

52

54

57

59

62

64

65

67

68

71

74

78

82

42

24

28

32

37

40

42

44

48

51

53

55

58

61

63

65

67

68

70

73

76

80

84

43

25

29

33

38

41

43

45

49

52

54

56

60

62

65

67

68

70

72

74

78

82

86

44

25

29

34

38

42

44

46

50

53

56

58

61

64

66

68

70

72

73

76

79

84

88

45

25

30

34

39

43

45

47

51

54

57

59

62

65

68

70

72

73

75

78

81

86

90

46

27

30

35

40

44

46

48

52

56

58

60

64

67

69

71

73

75

77

79

83

88

92

47

27

31

36

41

45

47

49

54

57

59

62

65

68

71

73

75

77

78

81

85

90

94

1) Значения округлены до ближайшего целого числа

Таблица 16 - Значения удлинений1) на длине базы 80 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 80 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

5

5

6

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

14

15

16

17

11

5

6

7

8

9

9

10

10

11

12

12

13

13

14

14

15

15

15

16

16

17

18

12

6

7

8

9

9

10

10

11

12

13

13

14

14

15

15

16

16

17

17

18

19

20

13

6

7

8

9

10

11

11

12

13

14

14

15

16

16

17

17

18

18

19

19

21

22

14

7

8

9

10

11

12

12

13

14

15

15

16

17

17

18

18

19

19

20

21

22

23

15

7

8

9

11

12

12

13

14

15

16

16

17

18

19

19

20

20

21

21

22

24

25

16

8

9

10

12

13

13

14

15

16

17

17

18

19

20

21

21

22

22

23

24

25

27

17

8

9

11

12

13

14

15

16

17

18

18

20

20

21

22

22

23

23

24

25

27

28

18

9

10

11

13

14

15

16

17

18

19

20

21

22

22

23

24

24

25

26

27

29

30

19

9

10

12

14

15

16

17

18

19

20

21

22

23

24

24

25

26

26

27

28

30

31

20

10

11

13

14

16

17

17

19

20

21

22

23

24

25

26

26

27

28

29

30

32

33

21

10

12

13

15

17

17

18

20

21

22

23

24

25

26

27

28

28

29

30

31

33

35

22

11

12

14

16

17

18

19

21

22

23

24

25

26

27

28

29

30

30

31

33

35

36

23

11

13

15

17

18

19

20

22

23

24

25

26

28

29

30

30

31

32

33

34

36

38

24

11

13

15

17

19

20

21

23

24

25

26

28

29

30

31

32

32

33

34

36

38

40

25

12

14

16

18

20

21

22

24

25

26

27

29

30

31

32

33

34

34

36

37

40

41

26

12

14

16

19

20

22

23

25

26

27

28

30

31

32

33

34

35

36

37

39

41

43

27

13

15

17

20

21

22

24

25

27

28

29

31

32

34

35

36

36

37

39

40

43

45

28

13

15

18

20

22

23

24

26

28

29

30

32

34

35

36

37

38

39

40

42

44

46

29

14

16

18

21

23

24

25

27

29

30

31

33

35

36

37

38

39

40

41

43

46

48

30

14

16

19

22

24

25

26

28

30

31

33

34

36

37

39

40

41

41

43

45

48

50

31

15

17

20

22

24

26

27

29

31

32

34

36

37

39

40

41

42

43

44

46

49

51

32

15

18

20

23

25

27

28

30

32

33

35

37

38

40

41

42

43

44

46

48

51

53

33

16

18

21

24

26

27

29

31

33

35

36

38

40

41

42

44

45

46

47

49

52

55

34

16

19

21

25

27

28

30

32

34

36

37

39

41

42

44

45

46

47

49

51

54

56

35

17

19

22

25

28

29

30

33

35

37

38

40

42

44

45

46

47

48

50

52

55

58

36

17

20

23

26

28

30

31

34

36

38

39

41

43

45

46

48

49

50

52

54

57

60

37

18

20

23

27

29

31

32

35

37

39

40

43

44

46

48

49

50

51

53

55

59

61

38

18

21

24

28

30

32

33

36

38

40

41

44

46

47

49

50

51

52

54

57

60

63

39

19

21

25

28

31

32

34

37

39

41

42

45

47

49

50

51

53

54

56

58

62

65

40

19

22

25

29

31

33

35

38

40

42

43

46

48

50

51

53

54

55

57

60

63

66

41

20

23

26

30

32

34

36

39

41

43

44

47

49

51

53

54

55

57

59

61

65

68

42

20

23

27

30

33

35

37

40

42

44

46

48

50

52

54

55

57

58

60

63

67

70

43

21

24

27

31

34

36

37

41

43

45

47

49

52

54

55

57

58

59

62

64

68

71

44

21

24

28

32

35

37

38

42

44

46

48

51

53

55

57

58

59

61

63

66

70

73

45

22

25

28

33

35

37

39

42

45

47

49

52

54

56

58

59

61

62

64

67

71

75

46

22

25

29

33

36

38

40

43

46

48

50

53

55

57

59

61

62

63

66

69

73

76

47

22

26

30

34

37

39

41

44

47

49

51

54

56

59

60

62

63

65

67

70

74

78

1) Значения округлены до ближайшего целого числа

Таблица 17 - Значения удлинений1) на длине базы 100 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 100 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

4

5

6

7

7

8

8

9

9

10

10

11

11

11

12

12

12

13

13

14

14

15

11

5

6

6

7

8

8

9

9

10

11

11

12

12

13

13

13

14

14

14

15

16

17

12

5

6

7

8

9

9

10

10

11

11

12

13

13

14

14

14

15

15

16

16

17

18

13

6

7

8

9

9

10

10

11

12

12

13

14

14

15

15

16

16

16

17

18

19

20

14

6

7

8

9

10

11

11

12

13

13

14

15

15

16

16

17

17

18

18

19

20

21

15

7

8

9

10

11

11

12

13

14

14

15

16

16

17

18

18

19

19

20

21

22

23

16

7

8

9

11

12

12

13

14

15

15

16

17

18

18

19

19

20

20

21

22

23

24

17

7

9

10

11

12

13

14

15

16

16

17

18

19

19

20

21

21

21

22

23

25

26

18

8

9

10

12

13

14

14

16

16

17

18

19

20

21

21

22

22

23

24

25

26

27

19

8

10

11

13

14

14

15

16

17

18

19

20

21

22

22

23

23

24

25

26

28

29

20

9

10

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

27

29

30

21

9

11

12

14

15

16

17

18

19

20

21

22

23

24

25

25

26

27

27

29

30

32

22

10

11

13

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

29

30

32

33

23

10

12

13

15

17

18

18

20

21

22

23

24

25

26

27

28

28

29

30

31

33

35

24

10

12

14

16

17

18

19

21

22

23

24

25

26

27

28

29

30

30

31

33

35

36

25

11

13

14

17

18

19

20

22

23

24

25

26

27

28

29

30

31

32

33

34

36

38

26

11

13

15

17

19

20

21

22

24

25

26

27

29

30

31

31

32

33

34

36

38

39

27

12

14

16

18

19

21

21

23

25

26

27

28

30

31

32

33

33

34

35

37

39

41

28

12

14

16

19

20

21

22

24

26

27

28

29

31

32

33

34

35

35

37

38

41

42

29

13

15

17

19

21

22

23

25

27

28

29

30

32

33

34

35

36

37

38

40

42

44

30

13

15

17

20

22

23

24

26

27

29

30

32

33

34

35

36

37

38

39

41

43

45

31

14

16

18

21

22

24

25

27

28

30

31

33

34

35

36

37

38

39

41

42

45

47

32

14

16

18

21

23

24

25

28

29

31

32

34

35

36

38

39

40

40

42

44

46

49

33

14

17

19

22

24

25

26

28

30

32

33

35

36

38

39

40

41

42

43

45

48

50

34

15

17

20

23

24

26

27

29

31

33

34

36

37

39

40

41

42

43

44

47

49

52

35

15

18

20

23

25

27

28

30

32

33

35

37

38

40

41

42

43

44

46

48

51

53

36

16

18

21

24

26

27

29

31

33

34

36

38

40

41

42

43

44

45

47

49

52

55

37

16

19

21

25

27

28

29

32

34

35

37

39

41

42

43

45

46

47

48

51

54

56

38

17

19

22

25

27

29

30

33

35

36

38

40

42

43

45

46

47

48

50

52

55

58

39

17

20

23

26

28

30

31

34

36

37

39

41

43

44

46

47

48

49

51

53

57

59

40

17

20

23

27

29

30

32

35

37

38

40

42

44

46

47

48

49

50

52

55

58

61

41

18

21

24

27

29

31

33

35

37

39

41

43

45

47

48

49

51

52

54

56

59

62

42

18

21

24

28

30

32

33

36

38

40

42

44

46

48

49

51

52

53

55

57

61

64

43

19

22

25

29

31

33

34

37

39

41

43

45

47

49

51

52

53

54

56

59

62

65

44

19

22

25

29

32

34

35

38

40

42

44

46

48

50

52

53

54

56

58

60

64

67

45

20

23

26

30

32

34

36

39

41

43

45

47

49

51

53

54

56

57

59

62

65

68

46

20

23

27

30

33

35

37

40

42

44

46

48

51

52

54

56

57

58

60

63

67

70

47

21

24

27

31

34

36

37

41

43

45

47

49

52

54

55

57

58

59

62

64

68

71

1) Значения округлены до ближайшего целого числа.

Таблица 18 - Значения удлинений1) на длине базы 200 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 200 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

3

4

4

5

5

6

6

7

7

7

8

8

8

9

9

9

9

10

10

10

11

11

11

4

4

5

6

6

6

7

7

8

8

8

9

9

9

10

10

10

11

11

11

12

13

12

4

5

5

6

7

7

7

8

8

9

9

10

10

10

11

11

11

11

12

12

13

14

13

4

5

6

7

7

8

8

9

9

9

10

10

11

11

12

12

12

12

13

13

14

15

14

5

5

6

7

8

8

8

9

10

10

11

11

12

12

12

13

13

13

14

15

15

16

15

5

6

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

14

15

16

16

17

16

5

6

7

8

9

9

10

10

11

12

12

13

13

14

14

15

15

15

16

17

18

18

17

6

6

7

9

9

10

10

11

12

12

13

14

14

15

15

16

16

16

17

18

19

20

18

6

7

8

9

10

10

11

12

12

13

14

14

15

16

16

16

17

17

18

19

20

21

19

6

7

8

10

10

11

11

12

13

14

14

15

16

16

17

17

18

18

19

20

21

22

20

7

8

9

10

11

12

12

13

14

14

15

16

17

17

18

18

19

19

20

21

22

23

21

7

8

9

11

11

12

13

14

15

15

16

17

17

18

19

19

20

20

21

22

23

24

22

7

8

10

11

12

13

13

14

15

16

17

18

18

19

20

20

21

21

22

23

24

25

23

8

9

10

12

13

13

14

15

16

17

17

18

19

20

20

21

22

22

23

24

25

26

24

8

9

10

12

13

14

14

16

17

17

18

19

20

21

21

22

22

23

24

25

26

28

25

8

10

11

13

14

14

15

16

17

18

19

20

21

22

22

23

23

24

25

26

27

29

26

9

10

11

13

14

15

16

17

18

19

20

21

22

22

23

24

24

25

26

27

29

30

27

9

10

12

14

15

16

16

18

19

20

20

21

22

23

24

25

25

26

27

28

30

31

28

9

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

28

29

31

32

29

10

11

13

15

16

17

17

19

20

21

22

23

24

25

26

27

27

28

29

30

32

33

30

10

11

13

15

16

17

18

20

21

22

23

24

25

26

27

27

28

29

30

31

33

34

31

10

12

14

16

17

18

19

20

21

22

23

25

26

27

28

28

29

30

31

32

34

36

32

11

12

14

16

17

18

19

21

22

23

24

25

27

28

28

29

30

31

32

33

35

37

33

11

13

14

17

18

19

20

22

23

24

25

26

27

28

29

30

31

32

33

34

36

38

34

11

13

15

17

19

20

21

22

24

25

26

27

28

29

30

31

32

33

34

35

37

39

35

12

13

15

18

19

20

21

23

24

25

26

28

29

30

31

32

33

33

35

36

38

40

36

12

14

16

18

20

21

22

24

25

26

27

29

30

31

32

33

34

34

36

37

40

41

37

12

14

16

19

20

21

22

24

26

27

28

29

31

32

33

34

35

35

37

38

41

43

38

13

14

17

19

21

22

23

25

26

28

29

30

32

33

34

35

36

36

38

39

42

44

39

13

15

17

20

21

23

24

26

27

28

29

31

32

34

35

36

37

37

39

40

43

45

40

13

15

17

20

22

23

24

26

28

29

30

32

33

35

36

37

37

38

40

41

44

46

41

14

16

18

21

22

24

25

27

28

30

31

33

34

35

37

37

38

39

41

43

45

47

42

14

16

18

21

23

24

25

27

29

30

32

33

35

36

37

38

39

40

42

44

46

48

43

14

16

19

22

23

25

26

28

30

31

32

34

36

37

38

39

40

41

43

45

47

49

44

15

17

19

22

24

25

27

29

30

32

33

35

37

38

39

40

41

42

44

46

48

51

45

15

17

20

23

25

26

27

29

31

33

34

36

37

39

40

41

42

43

45

47

49

52

46

15

18

20

23

25

27

28

30

32

33

35

37

38

40

41

42

43

44

46

48

51

53

47

16

18

21

24

26

27

28

31

33

34

35

37

39

41

42

43

44

45

47

49

52

54

1) Значения округлены до ближайшего целого числа

Таблица 19 - Значения удлинений1) на длине базы 50 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 50 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

5

6

7

8

8

9

9

10

10

11

11

12

13

13

13

14

14

14

15

16

17

17

11

6

6

7

8

9

10

10

11

12

12

13

13

14

14

15

15

16

16

17

17

18

19

12

6

7

8

9

10

10

11

12

13

13

14

14

15

16

16

17

17

17

18

19

20

21

13

7

7

9

10

11

11

12

13

14

14

15

16

16

17

18

18

18

19

20

20

22

23

14

7

8

9

11

12

12

13

14

15

15

16

17

18

18

19

19

20

20

21

22

23

24

15

8

9

10

11

12

13

14

15

16

16

17

18

19

20

20

21

21

22

23

24

25

26

16

8

9

11

12

13

14

15

16

17

18

18

19

20

21

22

22

23

23

24

25

27

28

17

9

10

11

13

14

15

16

17

18

19

19

21

21

22

23

24

24

25

26

27

28

30

18

9

10

12

14

15

16

16

18

19

20

20

22

23

24

24

25

26

26

27

28

30

31

19

10

11

13

14

16

17

17

19

20

21

22

23

24

25

26

26

27

28

29

30

32

33

20

10

12

13

15

17

17

18

20

21

22

23

24

25

26

27

28

28

29

30

31

33

35

21

11

12

14

16

17

18

19

21

22

23

24

25

26

27

28

29

30

30

32

33

35

37

22

11

13

15

17

18

19

20

22

23

24

25

27

28

29

30

30

31

32

33

35

37

38

23

12

13

15

18

19

20

21

23

24

25

26

28

29

30

31

32

33

33

35

36

38

40

24

12

14

16

18

20

21

22

24

25

26

27

29

30

31

32

33

34

35

36

38

40

42

25

13

14

17

19

21

22

23

25

26

27

28

30

32

33

34

35

35

36

38

39

42

44

26

13

15

17

20

21

23

24

26

27

29

30

31

33

34

35

36

37

38

39

41

43

45

27

14

16

18

21

22

24

25

27

28

30

31

33

34

35

36

37

38

39

41

42

45

47

28

14

16

19

21

23

24

26

28

29

31

32

34

35

37

38

39

40

41

42

44

47

49

29

15

17

19

22

24

25

27

29

30

32

33

35

37

38

39

40

41

42

44

46

48

50

30

15

17

20

23

25

26

27

30

31

33

34

36

38

39

40

42

43

43

45

47

50

52

31

16

18

21

24

26

27

28

31

33

34

35

37

39

41

42

43

44

45

47

49

52

54

32

16

18

21

24

26

28

29

32

34

35

36

39

40

42

43

44

45

46

48

50

53

56

33

17

19

22

25

27

29

30

33

35

36

38

40

42

43

45

46

47

48

50

52

55

57

34

17

20

23

26

28

30

31

34

36

37

39

41

43

44

46

47

48

49

51

53

57

59

35

18

20

23

27

29

31

32

35

37

38

40

42

44

46

47

48

50

51

53

55

58

61

36

18

21

24

27

30

31

33

36

38

40

41

43

45

47

49

50

51

52

54

57

60

63

37

19

21

25

28

31

32

34

37

39

41

42

45

47

48

50

51

52

54

56

58

62

64

38

19

22

25

29

31

33

35

38

40

42

43

46

48

50

51

53

54

55

57

60

63

66

39

20

22

26

30

32

34

36

39

41

43

44

47

49

51

53

54

55

56

59

61

65

68

40

20

23

26

30

33

35

37

40

42

44

46

48

50

52

54

55

57

58

60

63

67

70

41

21

24

27

31

34

36

37

41

43

45

47

49

52

54

55

57

58

59

62

64

68

71

42

21

24

28

32

35

37

38

42

44

46

48

51

53

55

57

58

60

61

63

66

70

73

43

22

25

28

33

35

38

39

43

45

47

49

52

54

56

58

60

61

62

65

68

72

75

44

22

25

29

33

36

38

40

44

46

48

50

53

55

58

59

61

62

64

66

69

73

77

45

23

26

30

34

37

39

41

45

47

49

51

54

57

59

61

62

64

65

67

71

75

78

46

23

27

30

35

38

40

42

46

48

51

52

55

58

60

62

64

65

67

69

72

77

80

47

24

27

31

36

39

41

43

47

49

52

54

57

59

61

63

65

67

68

71

74

78

82

1) Значения округлены до ближайшего целого числа

Таблица 20 - Значения удлинений1) на длине базы 80 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 80 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

4

5

5

6

7

7

8

8

9

9

9

10

10

11

11

11

12

12

12

13

14

14

11

5

5

6

7

8

8

8

9

10

10

10

11

11

12

12

13

13

13

14

14

15

16

12

5

6

7

8

8

9

9

10

10

11

11

12

13

13

13

14

14

14

15

16

17

17

13

5

6

7

8

9

9

10

11

11

12

12

13

14

14

15

15

15

16

16

17

18

19

14

6

7

8

9

10

10

11

11

12

13

13

14

15

15

16

16

16

17

17

18

19

20

15

6

7

8

9

10

11

11

12

13

14

14

15

16

16

17

17

18

18

19

20

21

22

16

7

8

9

10

11

12

12

13

14

15

15

16

17

17

18

18

19

19

20

21

22

23

17

7

8

9

11

12

12

13

14

15

15

16

17

18

18

19

20

20

20

21

22

23

25

18

7

9

10

11

12

13

14

15

16

16

17

18

19

20

20

21

21

22

22

23

25

26

19

8

9

10

12

13

14

14

16

17

17

18

19

20

21

21

22

22

23

24

25

26

27

20

8

10

11

13

14

14

15

16

17

18

19

20

21

22

22

23

24

24

25

26

28

29

21

9

10

12

13

14

15

16

17

18

19

20

21

22

23

23

24

25

25

26

27

29

30

22

9

11

12

14

15

16

17

18

19

20

21

22

23

24

25

25

26

26

27

29

30

32

23

10

11

13

15

16

17

17

19

20

21

22

23

24

25

26

26

27

28

29

30

32

33

24

10

11

13

15

16

17

18

20

21

22

23

24

25

26

27

28

28

29

30

31

33

35

25

10

12

14

16

17

18

19

21

22

23

24

25

26

27

28

29

29

30

31

33

34

36

26

11

12

14

16

18

19

20

21

23

24

25

26

27

28

29

30

31

31

32

34

36

37

27

11

13

15

17

18

20

22

22

23

25

25

27

28

29

30

31

32

32

34

35

37

39

28

12

13

15

18

19

20

21

23

24

25

26

28

29

30

31

32

33

34

35

36

39

40

29

12

14

16

18

20

21

22

24

25

26

27

29

30

31

32

33

34

35

36

38

40

42

30

12

14

16

19

21

22

23

25

26

27

28

30

31

33

34

34

35

36

37

39

41

43

31

13

15

17

20

21

22

23

25

27

28

29

31

32

34

35

36

36

37

39

40

43

45

32

13

15

18

20

22

23

24

26

28

29

30

32

33

35

36

37

38

38

40

42

44

46

33

14

16

18

21

23

24

25

27

29

30

31

33

34

36

37

38

39

40

41

43

46

48

34

14

16

19

21

23

25

26

28

30

31

32

34

36

37

38

39

40

41

42

44

47

49

35

15

17

19

22

24

25

27

29

30

32

33

35

37

38

39

40

41

42

44

46

48

50

36

15

17

20

23

25

26

27

30

31

33

34

36

38

39

40

41

42

43

45

47

50

52

37

15

18

20

23

25

27

28

30

32

34

35

37

38

40

41

42

43

44

46

48

51

53

38

16

18

21

24

26

28

29

31

33

35

36

38

40

41

42

44

45

46

47

49

52

55

39

16

19

21

25

27

28

30

32

34

35

37

39

41

42

44

45

46

47

49

51

54

56

40

17

19

22

25

27

29

30

33

35

36

38

40

42

43

45

46

47

48

50

52

55

58

41

17

20

23

26

28

30

31

34

36

37

39

41

43

44

46

47

48

49

51

53

57

59

42

17

20

23

26

29

30

32

34

37

38

40

42

44

46

47

48

49

50

52

55

58

61

43

18

21

24

27

29

31

33

35

37

39

41

43

45

47

48

49

51

52

54

56

59

62

44

18

21

24

28

30

32

33

36

38

40

42

44

46

48

49

51

52

53

55

57

61

63

45

19

22

25

28

31

33

34

37

39

41

42

45

47

49

50

52

53

54

56

59

62

65

46

19

22

25

29

31

33

35

38

40

42

43

46

48

50

51

53

54

55

57

60

63

66

47

20

22

26

30

32

34

36

39

41

43

44

47

49

51

53

54

55

56

59

61

65

68

1) Значения округлены до ближайшего целого числа

Таблица 21 - Значения удлинений1) на длине базы 100 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 100 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

4

4

5

6

6

7

7

8

8

8

9

9

10

10

10

10

11

11

11

12

13

15

11

4

5

6

6

7

7

8

8

9

9

9

10

11

11

11

12

12

12

13

13

14

15

12

5

5

6

7

8

8

8

9

10

10

10

11

11

12

12

13

13

13

14

14

15

16

13

5

6

7

7

8

9

9

10

10

11

11

12

12

13

13

14

14

14

15

15

16

17

14

5

6

7

8

9

9

10

11

11

12

12

13

13

14

14

15

15

15

16

17

18

18

15

6

7

8

9

9

10

10

11

12

12

13

14

14

15

15

16

16

16

17

18

19

20

16

6

7

8

9

10

11

11

12

13

13

14

15

15

16

16

17

17

18

18

19

20

21

17

6

7

9

10

11

11

12

13

14

14

15

16

16

17

17

18

18

19

19

20

21

22

18

7

8

9

10

11

12

12

14

14

15

16

16

17

18

18

19

19

20

20

21

23

24

19

7

8

10

11

12

13

13

14

15

16

16

17

18

19

19

20

20

21

22

23

24

25

20

8

9

10

12

13

13

14

15

16

17

17

18

19

20

20

21

21

22

23

24

25

26

21

8

9

11

12

13

14

15

16

17

17

18

19

20

21

21

22

23

23

24

25

26

28

22

8

10

11

13

14

15

15

17

18

18

19

20

21

22

22

23

24

24

25

26

28

29

23

9

10

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

27

29

30

24

9

10

12

14

15

16

17

18

19

20

21

22

23

24

25

25

26

26

27

29

30

32

25

10

11

13

14

16

17

17

19

20

21

22

23

24

25

26

26

27

27

28

30

32

33

26

10

11

13

15

16

17

17

18

20

21

22

24

25

26

27

27

28

29

30

31

33

34

27

10

12

14

16

17

18

19

20

21

22

23

25

26

27

28

28

29

30

31

32

34

36

28

11

12

14

16

18

19

19

21

22

23

24

26

27

28

29

29

30

31

32

33

35

37

29

11

13

15

17

18

19

20

22

23

24

25

27

28

29

30

30

31

32

33

35

37

38

30

11

13

15

17

19

20

21

23

24

25

26

27

29

30

31

31

32

33

34

36

38

40

31

12

14

16

18

19

21

21

23

25

26

27

28

30

31

32

33

33

34

35

37

39

41

32

12

14

16

18

20

21

22

24

25

27

28

29

31

32

33

34

34

35

36

38

40

42

33

13

14

17

19

21

22

23

25

26

27

28

30

32

33

34

35

35

36

38

39

42

44

34

13

15

17

20

21

23

24

26

27

28

29

31

32

34

35

36

37

37

39

40

43

45

35

13

15

18

20

22

23

24

26

28

29

30

32

33

35

36

37

38

38

40

42

44

46

36

14

16

18

21

23

24

25

27

29

30

31

33

34

36

37

38

39

40

41

43

45

47

37

14

16

19

21

23

25

26

28

29

31

32

34

35

37

38

39

40

41

42

44

47

49

38

14

17

19

22

24

25

26

29

30

32

33

35

36

38

39

40

41

42

43

45

48

50

39

15

17

20

22

24

26

27

29

31

32

34

36

37

39

40

41

42

43

44

46

49

51

40

15

17

20

23

25

26

28

30

32

33

35

37

38

40

41

42

43

44

46

48

50

53

41

16

18

21

24

26

27

28

31

33

34

35

37

39

41

42

43

44

45

47

49

52

54

42

16

18

21

24

26

28

29

32

33

35

36

38

40

42

43

44

45

46

48

50

53

55

43

16

19

22

25

27

28

30

32

34

36

37

39

41

43

44

45

46

47

49

51

54

57

44

17

19

22

25

28

29

30

33

35

37

38

40

42

44

45

46

47

48

50

52

55

58

45

17

20

23

26

28

30

31

34

36

37

39

41

43

45

46

47

48

49

51

54

57

59

46

18

20

23

27

29

30

32

35

37

38

40

42

44

46

47

48

49

51

52

55

58

61

47

18

21

24

27

29

31

33

35

37

39

41

43

45

47

48

49

51

52

54

56

59

62

1) Значения округлены до ближайшего целого числа

Таблица 22 - Значения удлинений1) на длине базы 200 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 200 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

3

3

4

4

5

5

5

6

6

6

7

7

7

8

8

8

8

8

9

9

10

10

11

3

4

4

5

5

6

6

6

7

7

7

8

8

8

9

9

9

9

9

10

11

11

12

3

4

5

5

6

6

6

7

7

8

8

8

9

9

9

10

10

10

10

11

11

12

13

4

4

5

6

6

7

7

7

8

8

9

9

9

10

10

10

11

11

11

12

12

13

14

4

5

5

6

7

7

7

8

8

9

9

10

10

11

11

11

11

12

12

13

13

14

15

4

5

6

7

7

8

8

9

9

9

10

10

11

11

12

12

12

12

13

14

14

15

16

5

5

6

7

8

8

8

9

10

10

10

11

12

12

12

13

13

13

14

14

15

16

17

5

6

6

7

8

9

9

10

10

11

11

12

12

13

13

14

14

14

15

15

16

17

18

5

6

7

8

9

9

9

10

11

11

12

12

13

14

14

14

15

15

16

16

17

18

19

5

6

7

8

9

10

10

11

11

12

12

13

14

14

15

15

15

16

16

17

18

19

20

6

7

8

9

9

10

10

11

12

13

13

14

14

15

15

16

16

17

17

18

19

20

21

6

7

8

9

10

11

11

12

13

13

14

15

15

16

16

17

17

17

18

19

20

21

22

6

7

8

10

10

11

12

13

13

14

14

15

16

17

17

18

18

18

19

20

21

22

23

7

8

9

10

11

12

12

13

14

15

15

16

17

17

18

18

19

19

20

21

22

23

24

7

8

9

10

11

12

13

14

14

15

16

17

17

18

19

19

20

20

21

22

23

24

25

7

8

10

11

12

13

13

14

15

16

16

17

18

19

19

20

20

21

22

23

24

25

26

7

9

10

11

12

13

14

15

16

16

17

18

19

20

20

21

21

22

22

23

25

26

27

8

9

10

12

13

14

14

15

16

17

18

19

20

20

21

21

22

22

23

24

26

27

28

8

9

11

12

13

14

15

16

17

18

18

19

20

21

22

22

23

23

24

25

27

28

29

8

10

11

13

14

15

15

17

17

18

19

20

21

22

22

23

24

24

25

26

28

29

30

9

10

11

13

14

15

16

17

18

19

20

21

22

23

23

24

24

25

26

27

29

30

31

9

10

12

14

15

16

16

18

19

20

20

21

22

23

24

25

25

26

27

28

30

31

32

9

11

12

14

15

16

17

18

19

20

21

22

23

24

25

25

26

27

28

29

31

32

33

10

11

13

14

16

17

17

19

20

21

22

23

24

25

26

26

27

27

28

30

32

33

34

10

11

13

15

16

17

18

19

21

21

22

24

25

26

26

27

28

28

29

31

32

34

35

10

12

13

15

17

18

18

20

21

22

23

24

25

26

27

28

29

29

30

32

33

35

36

10

12

14

16

17

18

19

20

22

23

24

25

26

27

28

29

29

30

31

32

34

36

37

11

12

14

16

18

19

19

21

22

23

24

26

27

28

29

29

30

31

32

33

35

37

38

11

13

14

17

18

19

20

22

23

24

25

26

28

29

29

30

31

32

33

34

36

38

39

11

13

15

17

18

20

20

22

24

25

26

27

28

29

30

31

32

32

34

35

37

39

40

12

13

15

17

19

20

21

23

24

25

26

28

29

30

31

32

33

33

35

36

38

40

41

12

14

16

18

19

21

22

23

25

26

27

28

30

31

32

33

33

34

35

37

39

41

42

12

14

16

18

20

21

22

24

25

26

27

29

30

32

33

33

34

35

36

38

40

42

43

12

14

16

19

20

22

23

24

26

27

28

30

31

32

33

34

35

36

37

39

41

43

44

13

15

17

19

21

22

23

25

27

28

29

30

32

33

34

35

36

37

38

40

42

44

45

13

15

17

20

21

23

24

26

27

28

29

31

33

34

35

36

37

37

39

41

43

45

46

13

15

18

20

22

23

24

26

28

29

30

32

33

35

36

37

37

38

40

42

44

46

47

14

16

18

21

22

24

25

27

28

30

31

33

34

35

36

37

38

39

41

42

45

47

1) Значения округлены до ближайшего целого числа.

Рисунок 1 - Переводы значений удлинений между длиной базы и длиной базы 50 мм

Рисунок 2 - Переводы значений удлинений между длиной базы  и длиной базы 200 мм

Рисунок 3 - Переводы значений удлинений между длиной базы  и длиной базы 50 мм

Рисунок 4 - Переводы значений удлинений между длиной базы  и длиной базы 200 мм

Рисунок 5 - Переводы значений удлинений

Ключевые слова: углеродистая сталь, низколегированная сталь, относительное удлинение



© 2013 Ёшкин Кот :-)
