Система нормативных документов в строительстве

СМЕТНЫЕ НОРМАТИВЫ
РОССИЙСКОЙ ФЕДЕРАЦИИ

Прейскурант на потребительскую единицу
строительной продукции (ППЕ).
Возведение автоматизированных
блочно-модульных газовых котельных.

АДМИНИСТРАЦИЯ ЛЕНИНГРАДСКОЙ ОБЛАСТИ

Санкт-Петербург
2009

Прейскурант на потребительскую единицу строительной продукции (ППЕ).
Возведение автоматизированных блочно-модульных газовых котельных.

РАЗРАБОТАН Ленинградским областным региональным центром по ценообразованию в строительстве (Ломова О.В.) совместно с ЗАО «ИНиК» (Жабенко Ю.В., Ефремова Т.А.)

РАССМОТРЕН на заседании Межведомственной комиссии по рассмотрению и утверждению сметных норм и цен в строительстве на территории Ленинградской области. Протокол от 17 февраля 2009 года.

УТВЕРЖДЕН и ВВЕДЕН В ДЕЙСТВИЕ с 1 февраля 2009 года Распоряжением Комитета по строительству Ленинградской области от 24 февраля 2009 года.

БЛОЧНО-МОДУЛЬНЫЕ КОТЕЛЬНЫЕ

Общая часть

Модульная котельная предназначена для теплоснабжения и горячего водоснабжения жилых, культурно-бытовых и производственных объектов. Выпускается теплопроизводительностью от 95 кВт до 12 МВт.

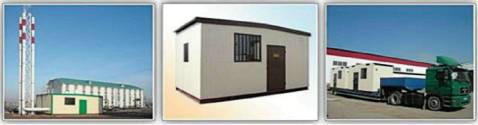

Отопительная установка представляет собой металлический утепленный контейнер с демонтированной дымовой трубой. Каркас контейнера несущий, ограждающие конструкции выполнены в виде трехслойных панелей толщиной 120 мм, состоящих из листов профнастила с утеплителем из минераловатных плит. Размеры дверного проема позволяют при необходимости производить монтаж и демонтаж оборудования.

В контейнере установлено следующее технологическое оборудование:

Водогрейные газовые котлы теплопроизводительностью 48, 95, 150, 175, 200, 300, 400, 500, 600, 800, 1000 кВт или другие;

циркуляционные насосы;

водоподготовительная установка;

узел учета газа (ротационный, турбинный, мембранный газовые счетчики, газовый фильтр);

сигнализатор загазованности по метану и окиси углерода с системой аварийного отключения газа;

блок защит, сигнализации и управления газовой котельной;

запорно-регулирующая и контрольно-измерительная аппаратура и т.п.

Модульная котельная работает в полной заводской готовности и не требует больших затрат времени и средств на производство монтажных и пусконаладочных работ.

Полностью исключаются затраты на строительство капитального здания. Каждая модульная котельная имеет высокий КПД и автоматически обеспечивает оптимальный режим работы всего отопительного оборудования, при этом она производит столько тепла и горячей воды, сколько требуется потребителю в данный момент. Таким образом, достигается максимальная экономия топлива. Отопительная установка работает в автоматическом режиме (не требуется постоянного присутствия обслуживающего персонала), с автоматическим поддержанием заданной температуры и давления в системе отопления, защитой и аварийной сигнализацией в случаях:

отключение циркуляционных насосов;

понижения и превышения давления теплоносителя;

понижения и превышения давления газа;

превышения температуры теплоносителя выше заданного предельного значения;

возникновения пожара и т.д.

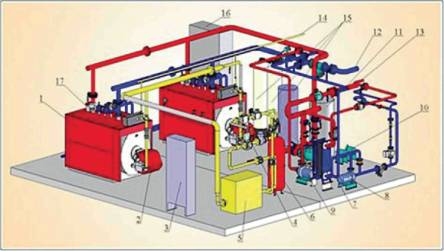

Пример типовой схемы котельной

1. котел водогрейный; 2. горелка газовая; 3. щит управления котельной;
4. вход газа; 5. газовый узел; 6. бак расширительный; 7. теплообменник ГВС;
8. насос 2-го контура ГВС; 9. насос 1-го контура ГВС; 10. насос подпиточный;
11. бак подпиточный; 12. трубопроводы отопления; 13. трубопроводы ГВС и ХВС;
14. выход на продувочную свечу; 15. установка для умягчения и очистки воды;
16. бак жидкого топлива; 17. котловой насос.

Автоматика позволяет работать котельной в полностью автоматическом режиме без обслуживающего персонала с полной диспетчеризацией.

Приборы регулирования предусматривают:

автоматическое регулирование температуры нагреваемой воды на выходе из котла;

автоматическое регулирование температуры сетевой воды на выходе из котельной

Автоматика безопасности прекращает подачу топлива и сигнализирует причину аварии при прекращении подачи электроэнергии, а также при отклонении от заданных предельных значений основных параметров:

понижении давления газа;

повышении температуры воды на выходе из котлов;

погасании пламени горелок;

превышении давления воды на выходе из котельной;

превышении концентрации газа в помещении.

Для приготовления горячей воды, в котельных, устанавливается пластинчатый теплообменник.

Основным топливом для котельной является природный газ. В качестве аварийного предусмотрено дизельное топливо. Для его хранения используется резервуар.

Техническая часть

1.1. Прейскурант на потребительную единицу строительной продукции предназначен для определения сметной (расчетной) стоимости строительно-монтажных работ, на основе которой устанавливается договорная цена.

1.2. Прейскурант является обязательным для применения всеми организациями независимо от их ведомственного подчинения, осуществляющими проектирование и строительство объектов энергетического хозяйства в составе котельных на территории Ленинградской области.

1.3. В прейскуранте приведены цены на строительно-монтажные работы, которые следует применять независимо от конкретно принимаемых в процессе проектирования и строительства объемно-планировочных и конструктивных решений.

1.4. Прейскурант не распространяется на строительство в районах Крайнего Севера и местностей, приравненных к ним.

1.5. Прейскурант разработан в базовых ценах по состоянию на 1 января 2000 г.

1.6. В Прейскуранте размер накладных расходов на строительные и монтажные работы рассчитывался от фонда оплаты труда рабочих (строителей и механизаторов) и принимался согласно МДС 81-33.2004, по видам строительно-монтажных работ.

1.7. Размер сметной прибыли принимался по видам строительных и монтажных работ согласно МДС-81-25.2001.

1.8. Затраты на временные здания и сооружения, прочие и непредвиденные расходы необходимо учитывать в сметах дополнительно согласно проектной документации.

1.9. Прейскурантные цены не учитывают НДС.

1.10. Прейскурант учитывает весь комплекс строительно-монтажных работ, необходимых для монтажа блочно-модульной котельной в соответствии со строительными нормами и правилами, с учетом наиболее распространенных условий строительства.

1.11. При строительстве блочно-модульной котельной на участках с особо сложными инженерно-геологическими условиями, (например требующее искусственного водопонижения и т.д.), разрешается по согласованию с заказчиком и подрядной организацией определять сметную стоимость работ подземной части сооружения по отдельному сметному расчету с исключением стоимости работ по подземной части, предусмотренной прейскурантом.

1.12. Цены Прейскуранта содержат затраты на возведение автоматизированных блочно-модульных газовых котельных.

В состав комплекса входят:

- здание котельной - блок-модуль в комплекте с необходимым оборудованием;

- дымовая труба;

- установка аварийного топливоснабжения

Таблица 1

Цены на строительно-монтажные работы

На 1,163 МВт (1 Гкал/ч)

Производительность котельной, 1,163
МВт (1 Гкал/ч)

цена на единицу измерения в тыс. руб.

1 зона

2 зона

3 зона

Топливо - газ







до 1

2642,14

2747,83

2912,7

до 2

2114,57

2199,15

2331,1

до 5

792,27

823,96

873,4

до 10

652,86

678,97

719,7

Таблица 2

Распределение цен по видам строительно-монтажных работ

Здания, сооружения и виды работ

Удельный вес отдельных видов работ в стоимости строительно-монтажных работ, %, блочных котельных, работающих на топливе (газе)

1. Здание котельной:

12,1

а) общестроительные работы:



- подземная часть (железобетонные фундаменты, земляные работы)

3,2

- надземная часть - блок-модуль (одноэтажный контейнер с металлическим каркасом и легкими трехслойными ограждающими конструкциями (типа сендвич)

8,9

б) санитарно-технические работы (внутреннее газоснабжение, вентиляция)

1,4

в) электромонтажные работы

8,4

г) КИП и автоматика (автоматизация комплексная, сигнализация загазованности, охранно-пожарная сигнализация)

6,6

д) монтаж технологического оборудования (котлы, теплообменники, насосы, трубопроводы и арматура)

60,3

2. Дымовая труба

10,8

3. Аварийное топливное снабжение (дизельное топливо)

0,4

ИТОГО

100
