Технический комитет по стандартизации
«Трубопроводная арматура и сильфоны» (ТК 259)

Закрытое акционерное общество
«Научно-производственная фирма
«Центральное конструкторское бюро арматуростроения»

СТАНДАРТ ЦКБА

СТ ЦКБА 074-2009

Арматура трубопроводная

СТУПИЦЫ И РУКОЯТКИ КЛАПАНОВ

Конструкция, размеры и
технические требования

Санкт-Петербург
2009

Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»).

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ приказом ЗАО «НПФ «ЦКБА» № 44 от 18.09.2009

3 СОГЛАСОВАН Техническим комитетом «Трубопроводная арматура и сильфоны» (ТК 259).

4 ВЗАМЕН ОСТ 26-07-2029-81

СТАНДАРТ ЦКБА

Арматура трубопроводная

СТУПИЦЫ И РУКОЯТКИ КЛАПАНОВ

Конструкция, размеры и технические требования

Дата введения: 01.10.2009

1 Область применения

Настоящий стандарт распространяется на ступицы и рукоятки клапанов.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие нормативные документы:

ГОСТ 977-88 «Отливки стальные. Общие технические условия»

ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»

ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки»

ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения»

СТ ЦКБА 010-2004 «Арматура трубопроводная. Поковки, штамповки и заготовки из проката. Технические требования»

СТ ЦКБА 016-2005 «Арматура трубопроводная. Термическая обработка деталей, заготовок и сварных сборок из высоколегированных сталей, коррозионностойких и жаропрочных сплавов»

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года. Если ссылочный документ заменен, то при пользовании настоящим стандартом следует руководствоваться заменяющим стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Конструкция и размеры

3.1 Ступицы должны изготавливаться двух исполнений:

- Исполнение I - с шестигранным отверстием;

- Исполнение II - с квадратным отверстием.

3.2 Конструкция и размеры ступиц должны соответствовать рисункам 1, 2 и таблице 1.

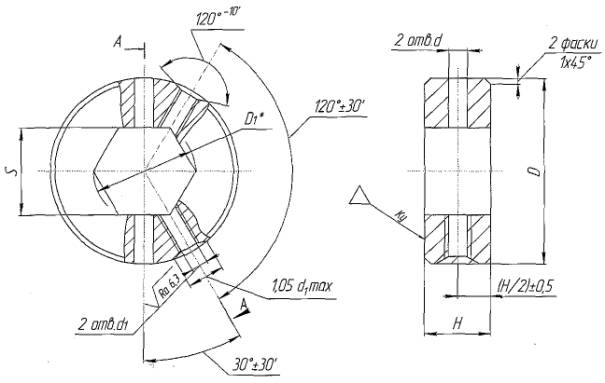

Рисунок 1 - Ступицы с шестигранным отверстием (исполнение I)

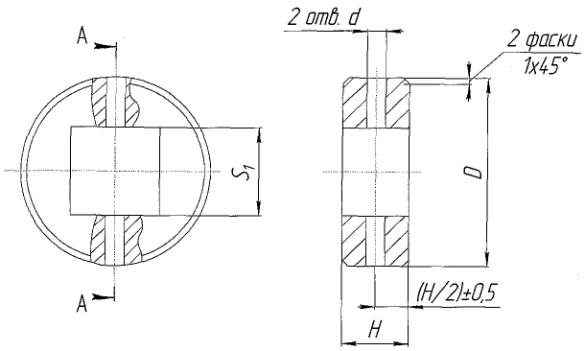

Рисунок 2 - Ступицы с квадратным отверстием (исполнение II)

Таблица 1 - Размеры ступиц в зависимости от наружного диаметра D



Размеры для наружного диаметра, D (Dh 14)

30

40

50

60

67

75

Нh14

10

15

20

20

25

SH12

-

-

17

19

-

27

-

36

-

46

S1H12

9

14

-

-

27

-

27

-

41

-

dH14

6

10

d1-7H

Мб

М8

D1*

-

-

18,9

21,1

-

30,2

-

40,3

-

51,6

Примечание - * Размер для справок

3.3 Конструкция и размеры рукояток должны соответствовать рисунку 3 и таблице 2.

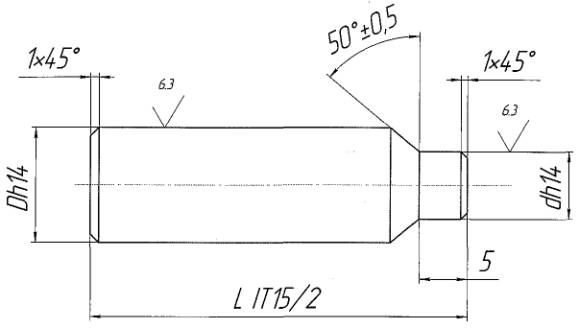

Рисунок 3 - Конструкция рукояток

Таблица 2 - Размеры рукояток



Размеры D и d для длин рукояток, L

От 20 до 90

От 100 до 200

От 220 до 320

От 360 до 500

D

10

15

20

25

d

6

6

10

10

4 Технические требования

4.1 Ступицы и рукоятки должны изготавливаться в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке.

4.2 Ступицы и рукоятки должны изготавливаться из следующих материалов:

а) сталь 20, ГОСТ 1050;

б) сталь марок 14Х17Н2, 12Х18Н9Т, ГОСТ 5632.

При изготовлении ступиц и рукояток из стали 14Х17Н2 заготовки должны быть испытаны по группе II СТ ЦКБА 010, термообработаны по СТ ЦКБА 016, HRC20...29, из стали 12Х18Н9Т - по группе I СТ ЦКБА 010, термообработаны по СТ ЦКБА 016.

Допускается применение других марок материалов, не уступающих по своим механическим и антикоррозионным свойствам маркам материалов, указанных в настоящем стандарте, а также изготовление из проката без дополнительной обработки по диаметру «D».

Допускается изготовление рукояток и ступиц из цельной заготовки механической обработкой или точным литьем при длине рукоятки в сборе до 150 мм.

Допускается изготовление ступиц и рукояток методом точного литья по выплавляемым моделям. Требования к отливкам по ГОСТ 977.

4.3 Неуказанные предельные отклонения формы и расположения обрабатываемых поверхностей не должны превышать величины допуска на размер или на расстояние между поверхностями (осями).

Сопряжения поверхностей могут быть выполнены радиусами, равными радиусу притупления инструмента.

Предельные отклонения на несоосность и несимметричность - по 12 степени точности ГОСТ 24643.

4.4 Поверхности ступиц и рукояток не должны иметь забоин, царапин и заусенцев.

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводительного документа и дата

Подп.

Дата

изменённых

заменённых

новых

аннулированных







































































































Генеральный директор ЗАО «НПФ «ЦКБА»

В.П. Дыдычкин

Первый заместитель генерального директора - директор по научной работе

Ю.И.Тарасьев

Заместитель генерального директора - главный конструктор

В.В. Ширяев

Заместитель директора - начальник технического отдела

С.Н. Дунаевский

Исполнитель:



инженер

Т.В. Демидова

СОГЛАСОВАНО:



Председатель ТК 259

М.И. Власов

Заместитель начальника 1024 ВП МО РФ

А.А. Хапин
