ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
53411-2009

(ИСО 2336-1:1996,
ИСО 2336-2:2006)

ПОЛОТНА НОЖОВОЧНЫЕ ДЛЯ МЕТАЛЛА

Технические условия

Москва

Стандартинформ

2010

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом (ОАО) «ВНИИИНСТРУМЕНТ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. № 453-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения международных стандартов: ИСО 2336-1:1996 «Полотна ножовочные. Часть 1. Размеры ручных ножовочных полотен» (ISO 2336-1:1996 «Hacksaw blades. Part 1. Dimensions for hand blades», MOD), ИСО 2336-2:2006 «Полотна ножовочные. Часть 2. Размеры полотен машинных ножовок» (ISO 2336-2:2006 «Hacksaw blades. Part 2. Dimensions for machine blades», MOD).

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 2, 4, 5, 6, в пункте 3.2, в подпункте 3.1.2, 3.1.3, приложениях А и В и выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанных международных стандартов для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

Сведения о соответствии ссылочных национальных стандартов ссылочным международным стандартам приведены в приложении В

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р 53411-2009
(ИСО 2336-1:1996,
ИСО 2336-2:2006)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПОЛОТНА НОЖОВОЧНЫЕ ДЛЯ МЕТАЛЛА

Технические условия

Saw blades for metal cutting. Specifications

Дата введения - 2011-01-01

1 Область применения

Настоящий стандарт распространяется на ручные и машинные ножовочные полотна для металла (далее - полотна).

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 5406-84 Эмали НЦ-25. Технические условия

ГОСТ 5950-2000 Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия

ГОСТ 6631-74 Эмали марок НЦ-132. Технические условия

ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу

ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение

ГОСТ 19265-73 Прутки и полосы из быстрорежущей стали. Технические условия

ГОСТ 23522-79 Лента холоднокатаная для ручных ножовочных полотен. Технические условия

ГОСТ 23726-79 Инструмент металлорежущий и дереворежущий. Приемка

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Технические требования

3.1 Типы и основные размеры

3.1.1 Полотна следует изготовлять типов:

1 - ручные;

2 - машинные.

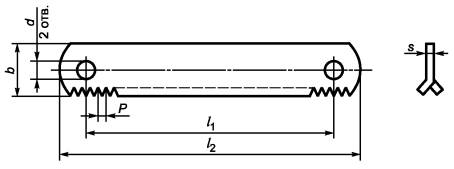

3.1.2 Основные размеры полотен должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

Рисунок 1

Таблица 1 - Размеры ручных полотен

Размеры в миллиметрах

l1
± 2

l2,
не более

b

s

Р

Число зубьев
на 25 мм

d
Н14

250

265

12,5

0,63

0,80

32

4,0

1,00

24

1,25

20

300

315

0,80

32

1,00

24

1,25

20

1,40

18

1,60

16

Таблица 2 - Размеры машинных полотен

Размеры в миллиметрах

l1
± 2

l2,
не более

b
-1

s

Р

Число зубьев
на 25 мм

d
Н14

300

330

25

1,25

1,8

14

8,4

2,5

10

1,50

1,8

14

2,5

10

4,0

6

350

380

25

1,25

1,8

14

8,4

2,5

10

1,50

1,8

14

2,5

10

4,0

6

30

1,8

14

2,5

10

4,0

6

2,00

1,8

14

2,5

10

4,0

6

400

430

25

1,50

1,8

14

2,5

10

4,0

6

30

1,8

14

2,5

10

4,0

6

2,00

2,5

10

4,0

6

6,3

4

440

40

4,0

6

10,4

6,3

4

450

490

30

1,50

2,5

10

8,4

4,0

6

40

2,00

2,5

10

8,4;
10,4

4,0

6

6,3

4

500

540

2,5

10

10,4

4,0

6

6,3

4

575

615

50

2,50

4,0

6

6,3

4

8,5

3

600

640

4,0

6

10,4;
12,9

6,3

4

700

745

4,0

6

6,3

4

8,5

3

Пример условного обозначения ножовочного полотна длиной l1 = 300 мм, шириной b = 25 мм, толщиной s = 1,25 мм, с шагом зубьев Р = 2,5 мм:

Полотно ножовочное 300 - 25 - 1,25 - 2,5 ГОСТ Р 53411-2009

3.1.3 По заказу потребителя полотна типа 1 изготовляют с расположением зубьев с двух сторон в соответствии с приложением А.

3.2 Характеристики

3.2.1 Ножовочные полотна следует изготовлять:

- типа 1 - из стальной ленты по ГОСТ 23522, быстрорежущей стали по ГОСТ 19265, стали марок Х6ВФ или В2Ф по ГОСТ 5950;

- типа 2 - из быстрорежущей стали по ГОСТ 19265. Допускается изготовление из других марок быстрорежущей стали, обеспечивающих стойкость полотен в соответствии с требованиями настоящего стандарта.

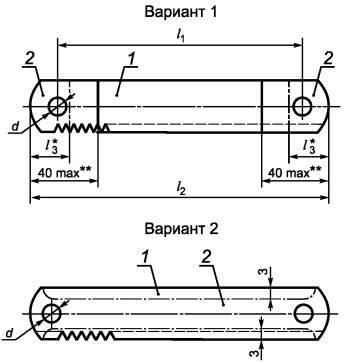

3.2.2 Полотна должны быть термически обработаны в соответствии с указаниями на рисунке 2 и в таблице 3.

1 - зона повышенной твердости; 2 - зона пониженной твердости

___________

* l3 = 0,5(l2 - l1) + 0,5 d.

** Допускается 60 мм для полотен с разводкой по всей длине полотна.

Рисунок 2

Таблица 3

Зона
термообработки

Тип полотна

Твердость

Марка стали

HRC

HRA

1 - повышенной твердости

1

-

82-84

Быстрорежущая, Х6ВФ, В2Ф

2

62-65

-

Быстрорежущая

2 - пониженной твердости

1

-

£ 73

£ 78,5

Х6ВФ, В2Ф

2

£ 46

-

Быстрорежущая

3.2.3 На поверхности полотен не должно быть трещин, плен, окалины и коррозии. Допускаются дефекты, глубина или высота которых не превышает норм, установленных для ленты или листа в состоянии поставки.

3.2.4 Ножовочные полотна должны иметь одно из следующих покрытий: эмаль НЦ-25 по ГОСТ 5406, НЦ-132 по ГОСТ 6631, Хим.Окс.прм. и другие покрытия, обеспечивающие сохранность и внешний вид поверхности.

3.2.5 Полотна должны иметь разводку зубьев: для типа 1:

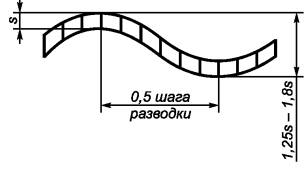

- по полотну в соответствии с рисунком 3,

- по каждому зубу или через зуб,

- по двум смежным зубьям через один неразведенный в соответствии с рисунком 4; для типа 2:

- по каждому зубу или через зуб,

- по двум смежным зубьям через один неразведенный в соответствии с рисунком 4.

Рисунок 3

Рисунок 4

3.2.6 Разводка полотна должна быть на всей длине полотна или заканчиваться на расстоянии от торца:

- 30 мм - для полотен типа 1;

- (35 ± 5) мм - для полотен типа 2. Величина разводки зубьев должна быть:

- (1,25 - 1,8) s - для полотен с разводкой по полотну;

- (0,15 - 0,25) s на сторону - для полотен с разводкой по зубу.

Шаг разводки для полотен с разводкой по полотну должен быть равен 8Р, но не более 8 мм.

3.2.7 Предельные отклонения шага зубьев должны быть, мм, не более:

±0,45Р на 10 мм длины - для полотен типа 1;

±0,2   - для полотен типа 2.

3.2.8 Допуск симметричности осей отверстий относительно оси симметрии ширины полотна должен быть, мм, не более:

- 1,0 - для полотен типа 1;

- 1,4 - для полотен типа 2.

3.2.9 Допуск прямолинейности боковых сторон полотна в свободном состоянии в продольном направлении на 100 мм длины должен быть, мм, не более:

- 0,5 - для полотен типа 1;

- 0,3 - для полотен типа 2.

3.2.10 Допуск прямолинейности боковых сторон полотна в поперечном направлении по всей ширине неразведенной части должен быть, мм, не более:

- половины разности величины разводки и толщины полотна, измеренной на неразведенной части, - для полотен типа 1 с разводкой по полотну;

- величины разводки зуба на сторону - для полотен типа 1 с разводкой по зубу;

- 0,8 величины разводки зуба на сторону - для полотен типа 2.

3.2.11 Разность высоты вершин смежных зубьев полотна должна быть, мм, не более:

- 0,10 - для полотен с шагом зубьев до 1,4 мм включ.;

- 0,15 - для полотен с шагом зубьев св. 1,4 мм.

Допускается по согласованию с потребителем для полотен типа 1 с шагом зубьев свыше 1 мм разность высоты смежных зубьев 0,15 мм.

3.2.12 Допуск прямолинейности линии вершин зубьев полотна должен быть, мм, не более:

- 1,4 - для полотен типа 1;

- 1,0 - для полотен типа 2 при l1 до 350 мм включ.;

- 1,5 » » » » » » » » » » » » » » » св. 350 до 600 мм »;

- 2,5 » » » » » »» » » » » » » » » » » 600 мм.

3.2.13 Верхнее предельное отклонение толщины полотна должно соответствовать верхнему предельному отклонению толщины исходного материала. Нижнее предельное отклонение толщины полотна не должно превышать предельного отклонения исходного материала:

- на 0,05 мм - для полотен типа 1;

- на 0,10 мм - для полотен типа 2.

3.2.14 Средний  и установленный Ту периоды стойкости полотен при условиях испытаний, приведенных в разделе 5, должны быть, мин, не менее:

для полотен типа 1:

- из быстрорежущей стали - = 98, Ту = 42;

- из инструментальной легированной стали -  = 60, Ту = 24;

для полотен типа 2: = 123, Ту = 64.

Примечание - Для полотен, изготовленных из марок быстрорежущей стали с содержанием легирующих элементов меньше, чем в стали марки Р6М5, поправочный коэффициент на средний и установленный периоды стойкости - 0,8.

3.2.15 Критерием затупления полотен является потеря производительности, выраженная временем разрезки заготовки с сечениями, указанными в таблице 4, которое должно быть не более, мин:

для полотен типа 1:

из быстрорежущей стали:

- с шагом зубьев 0,8 - 1,4 мм - 1,40,

- с шагом зубьев 1,6 мм - 4,00;

из инструментальной легированной стали:

- с шагом зубьев 0,8 - 1,4 мм - 1,60,

- с шагом зубьев 1,6 мм - 5,00;

для полотен типа 2 - 5,25.

3.2.15 Маркировка

На каждом полотне должны быть четко нанесены:

- товарный знак предприятия-изготовителя;

- ширина полотна;

- шаг зуба полотна;

- марка стали (марку стали 11РЗАМЗФ2 не маркируют).

3.2.16 Транспортная маркировка и маркировка потребительской тары - по ГОСТ 18088.

3.2.17 Упаковка - по ГОСТ 18088.

4 Правила приемки

4.1 Приемка полотен - по ГОСТ 23726.

4.2 Периодические испытания полотен на средний период стойкости проводят один раз в три года, на установленный период стойкости - один раз в год.

Испытания проводят не менее чем на пяти полотнах любого типоразмера каждого типа полотен.

4.3 Допускается проводить испытания у потребителя.

5 Методы контроля и испытаний

5.1 Внешний вид полотен контролируют визуально с помощью лупы ЛП-1-4х по ГОСТ 25706.

5.2 Твердость полотен контролируют по ГОСТ 9013.

5.3 При контроле размерных параметров полотен применяют методы и средства измерения, погрешность которых должна быть не более:

- значений, указанных в ГОСТ 8.051, - при измерении линейных размеров;

- 35 % допуска на проверяемый угол » » » » » » » » » » угловых » » » » »;

- 25 % допуска на проверяемый параметр - при контроле формы и расположения поверхностей.

5.4 Размеры полотен и разность высоты вершин смежных зубьев полотна измеряют до разводки зубьев.

5.5 Полотна типа 1 перед испытаниями на стойкость проверяют на остроту зубьев и упругость.

Острота зубьев полотен должна обеспечивать сцепляемость с контрольной пластиной твердостью 56 HRC.

Упругость полотен испытывают изгибанием полотен в обе стороны вокруг цилиндра диаметром 250 мм. После испытания полотна не должны иметь трещин и остаточных деформаций, превышающих значения, указанные в 3.2.8.

5.6 Испытания полотен на работоспособность, средний и установленный периоды стойкости следует проводить на ножовочных станках, соответствующих установленным для них нормам точности и жесткости, на образцах из стали марки 45 по ГОСТ 1050, твердостью 180 ... 190 НВ.

5.7 Испытания полотен следует проводить на режимах, указанных в таблице 4.

Таблица 4

Шаг зубьев Р, мм

Число двойных ходов при
длине хода 150 мм

Усилие полотна на разрезаемый
образец, Н (кгс)

Сечение образца, мм

0,8-1,4

60

60-100

10´10*

1,6

(6-10)

20´20

1,8 и выше

110

800 (80)

80´80

* Допускается проводить испытания на образцах сечением 12´12 мм. В этом случае испытания на работоспособность проводят при семи резах. Время седьмого реза равно произведению поправочного коэффициента 1,65 на время десятого реза при испытании образца сечением 10´10 мм. Поправочный коэффициент на критерий затупления равен 1,65.

Примечание - При обратном ходе усилие на полотно не снимается.

5.8 При испытаниях полотен типа 2 в качестве смазочно-охлаждающей жидкости следует применять 5 %-ный (по массе) раствор эмульсола в воде с расходом 6-8 л/мин.

5.9 Испытания полотен на работоспособность следует проводить при десяти резах, при этом время последнего реза должно быть, мин, не более:

- для полотен типа 1 из быстрорежущей стали:

0,7 - с шагом зубьев 0,8 - 1,4 мм,

2.0 - с шагом зубьев 1,6 мм;

из инструментальной легированной стали:

0,8 - с шагом зубьев 0,8 - 1,4 мм,

2,5 - с шагом зубьев 1,6 мм;

- для полотен типа 2 - 3,5.

Примечание - Для полотен, изготовленных из быстрорежущей стали с содержанием легирующих элементов меньше, чем в стали марки Р6М5, поправочный коэффициент на время десятого реза равен 1,15.

5.10 После испытаний полотен на работоспособность на них не должно быть изломов, и они должны быть пригодны к дальнейшей работе.

5.11 Приемочные значения среднего  и установленного Ту периодов стойкости должны быть, мин, не менее:

- для полотен типа 1: _

из быстрорежущей стали - Т= 115, Ту = 50;

из инструментальной легированной стали - = 70, Ту = 28;

- для полотен типа 2: = 145, Ту = 75.

Примечание - При увеличении ширины разводки до 1,8s поправочный коэффициент на время 10-го реза и критерий затупления равен 1,15; на средний и установленный периоды стойкости - 1,1.

6 Транспортирование и хранение

6.1 Транспортирование и хранение - по ГОСТ 18088.

Приложение А

(рекомендуемое)

Основные размеры ножовочных полотен типа 1
с расположением зубьев с двух сторон

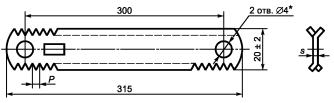

А.1 Основные размеры полотен с расположением зубьев с двух сторон должны соответствовать указанным на рисунке А.1 и в таблице А.1.

_____________

* Допускается изготовлять полотна с посадочными отверстиями диаметром 6 мм и шириной 25 мм.

Рисунок А.1

Таблица А.1

В миллиметрах

s

Р

0,63

0,80

1,00

1,40

0,80

1,40

Приложение В

(обязательное)

Сведения о соответствии ссылочных национальных
стандартов ссылочным международным стандартам

Таблица В.1

Обозначение ссылочного национального стандарта

Обозначение и наименование ссылочного международного стандарта и условное обозначение степени его соответствия ссылочному национальному стандарту

ГОСТ 9013-59

ИСО 6508:1986 «Материалы металлические. Испытание на твердость. Определение твердости по Роквеллу (шкалы А-В-С-D-E-F-G-Н-К)» (MOD)





Ключевые слова: полотна ножовочные ручные, машинные; разводка зубьев
