Открытое акционерное общество

Проектно-конструкторский и технологический
институт промышленного строительства
ОАО ПКТИпромстрой

СТРОИТЕЛЬНЫЕ ФАСАДНЫЕ
ПОДЪЕМНИКИ
(ЛЮЛЬКИ, ПЛАТФОРМЫ)

КАТАЛОГ-СПРАВОЧНИК

2005

Каталог содержит общие виды фасадных подъемников с основными габаритными и конструктивными размерами и вариантами исполнений, техническими характеристиками, кратким описанием конструкции подъемников и общими требованиями к установке и эксплуатации фасадных строительных подъемников.

Каталог предназначен для инженерно-технических работников, занимающихся разработкой проектов производства работ, а также специалистов строительных организаций, занятых эксплуатацией фасадных подъемников.

Каталог разработан специалистами Лаборатории совершенствования организации и технологии строительства (отдел 41) ОАО ПКТИпромстрой в составе:

Савина О.А. - ведущий инженер;

Черных В.В. - главный технолог отдела;

Бычковский Б.И. - главный технолог института - начальник отдела.

СОДЕРЖАНИЕ

Устройство и общие требования к установке и эксплуатации фасадных строительных подъемников. 3

Люлька лон-32-120. 6

Люлька одноместная самоподъемная лос-100-120. 7

Люлька одноместная лос-2-100-120. 9

Люлька с откидными площадками лэ-100-200. 10

Люлька лэ-52-220. 11

Люлька лс-80-250. 12

Люлька тп-11. 13

Люлька электрифицированная лэ-100-300. 14

Люлька с электроприводом лэ-100-300 для сварочных работ. 16

Люлька для остекления на базе лэ-100-300. 18

Люлька лэ-2-100-300. 19

Люлька лэ-2-100-300 (вариант для сварочных работ) 20

Люлька лэ-2-100-300 (вариант для стекольных работ) 21

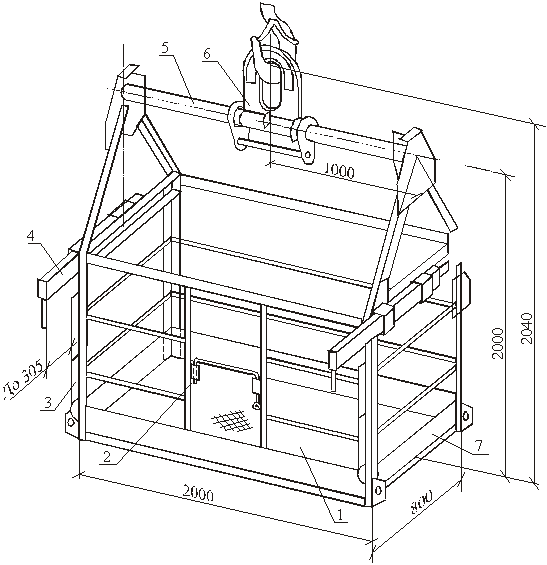

Люлька специальная для подъема людей краном.. 22

Люлька лэ-100-500. 23

Люлька лэ-100-600. 24

Консоль универсальная ку-2,5. 26

УСТРОЙСТВО И ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ФАСАДНЫХ СТРОИТЕЛЬНЫХ ПОДЪЕМНИКОВ

Фасадные строительные подъемники (люльки, платформы) предназначены для подъема вдоль стен зданий рабочих и различных строительных материалов для производства строительных и ремонтных работ на необходимой высоте. Высота подъема груза в зависимости от марки подъемника достигает 100 м.

Фасадный подъемник состоит из следующих основных частей: сварного каркаса, механизма подъема, ловителей, концевых выключателей и электрооборудования.

Люлька подвешивается на двух подъемных и двух предохранительных канатах (у одноместной люльки - по одному канату), верхние концы которых закрепляются на консолях, устанавливаемых на крыше здания, а нижние концы пригружаются инвентарными грузами. На случай прекращения подачи электроэнергии люлька оборудована ручным приводом лебедки для спуска.

Каждый фасадный подъемник должен быть снабжен следующей эксплуатационной документацией:

паспортом (ПС);

руководством по эксплуатации (РЭ), включающим техническое описание и инструкцию по эксплуатации;

инструкцией по монтажу.

На каждом фасадном подъемнике в доступном для обзора месте должна быть закреплена табличка, содержащая наименование изготовителя, условное обозначение подъемника, грузоподъемность, заводской номер, год, месяц изготовления.

На подъемнике должны быть размещены хорошо видимые надписи: «Инвентарный номер», «Грузоподъемность, ... кг, не более», «Под люлькой не стоять!». Такие же надписи вывешиваются на местах приемки грузов.

До пуска в эксплуатацию фасадные подъемники должны быть зарегистрированы в органах госгортехнадзора.

Перед вводом подъемника в эксплуатацию (после монтажа) производится его полное техническое освидетельствование с проведением согласно паспорту и руководству по эксплуатации подъемника статических и динамических испытаний, проверкой работы предохранительных устройств. Статические испытания фасадных подъемников проводятся с нагрузкой, превышающей номинальную грузоподъемность подъемника на 100 % в течение 10 мин. Динамические испытания фасадного подъемника проводятся грузом, на 10 % превышающим его грузоподъемность, с не менее чем 3-х кратным подъемом и опусканием грузонесущего устройства с промежуточными остановками.

Результаты полного технического освидетельствования подъемника записываются в паспорт специалистом, проводившим освидетельствование, с указанием срока следующего освидетельствования.

Записью в паспорте подъемника, подвергнутого полному техническому освидетельствованию, должно подтверждаться, что подъемник отвечает требованиям ПБ 10-518-02 «Правила устройства и безопасной эксплуатации строительных подъемников», находится в исправном состоянии, выдержал испытания и может быть разрешена его дальнейшая работа, а при полном техническом освидетельствовании вновь смонтированного подъемника запись также должна подтверждать, что подъемник смонтирован и установлен в соответствии с ПБ 10-518-02 «Правила устройства и безопасной эксплуатации строительных подъемников» и руководством по эксплуатации.

Каждый фасадный подъемник должен подвергаться ежесменному осмотру с занесением результатов осмотра в вахтенный журнал. Категорически запрещается пользоваться неисправным подъемником. В случае обнаружения неисправности подъемника рабочие люльки (машинист) обязаны немедленно отключить электропитание и известить об этом механика или ответственного за содержание подъемника в исправном состоянии.

К работе с подъемником в качестве машиниста допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование и признанные годными, прошедшие обучение, ознакомленные с инструкцией по эксплуатации фасадного подъемника и общими правилами безопасности работ и охраны труда. Рабочие, выполняющие погрузку и принимающие груз наверху, должны пройти специальное обучение. Допуск к работе рабочих люльки, машиниста, электромехаников и слесарей должен оформляться приказом (распоряжением) по организации-владельцу подъемника.

При работе в темное время суток зона работы фасадного подъемника должна быть хорошо освещена согласно требованиям ГОСТ 12.1.046-85*.

Перед подъемом и опусканием фасадного подъемника рабочий люльки должен убедиться в том, что люлька находится в положении, допускающем ее вертикальное перемещение.

Запрещается производить установку, эксплуатацию и перемещение фасадного подъемника при скорости ветра свыше 10 м/с, снегопаде, грозе, ливневом дожде и тумане, температуре, ниже предусмотренной паспортом.

Запрещается подъем или опускание люльки и платформы со снятыми бортами и ограждениями.

Запрещается подъем люльки в зону срабатывания конечных выключателей, ограничивающих перемещение ее вверх, за исключением случаев, когда производится проверка ее работы.

Ускорение или замедление при движении люльки в режиме эксплуатации не должно превышать 4 м/с2.

Работы с люльки можно выполнять при условии принятия и выполнения мер по предупреждению падения людей из люльки, поражения их электрическим током, защемления при работе в стесненных условиях. При перемещении люльки необходимо соблюдать следующий порядок:

а) вход в люльку и выход из нее должны осуществляться при нахождении люльки в крайнем нижнем положении;

б) рабочие люльки должны проходить медицинский осмотр в установленном порядке на право работы на высоте;

в) рабочие люльки должны работать в касках и с предохранительным поясом, пристегнутым к элементам конструкции люльки;

г) рабочим люльки запрещается садиться или вставать на перила, устанавливать на пол люльки предметы для увеличения высоты зоны работы;

д) масса рабочих с инструментом (грузом) не должна превышать установленную паспортную грузоподъемность люльки.

По окончании работы необходимо опустить люльку в крайнее нижнее положение, выключить электропитание подъемника, а шкаф электропитания запереть на замок.

Монтаж, эксплуатация и демонтаж фасадных подъемников производится в соответствии с требованиями заводов-изготовителей согласно «Инструкции по монтажу», «Руководства по эксплуатации» и ПБ 10-518-02 «Правила устройства и безопасной эксплуатации строительных подъемников» Госгортехнадзора России, а также «Рекомендаций по установке и безопасной эксплуатации грузоподъемных кранов, строительных подъемников, грузоподъемных кранов-манипуляторов и подъемников (вышек) при разработке проектов организации строительства и проектов производства работ», ОАО ПКТИпромстрой, М., 2004 и «Пособия по установке и безопасной эксплуатации строительных подъемников при разработке ПОС и ППР», ОАО ПКТИпромстрой, М., 2002 г.

Фасадные подъемники, приобретенные за рубежом, должны соответствовать требованиям ПБ 10-518-02 «Правила устройства и безопасной эксплуатации строительных подъемников» и иметь сертификат соответствия установленного образца в соответствии с Перечнем технических устройств, применяемых на опасных производственных объектах и подлежащих сертификации (постановление Правительства Российской Федерации от 11.08.1998 № 928 «О перечне технических устройств, применяемых на опасных производственных объектах и подлежащих сертификации»).

ЛЮЛЬКА ЛОН-32-120

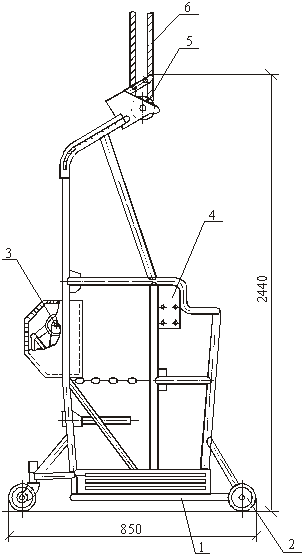

Одноместная люлька предназначена для подъема одного рабочего со строительным материалом и инструментом при выполнении отделочных наружных работ, при производстве ремонта, остекления и других видов наружных работ.

Люлька состоит из рамы с настилом (поз. 1), двух обрезиненных катков (поз. 2), ловителя (поз. 3), лебедки (поз. 4), блока (поз. 5), подвесного каната (поз. 6).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

120

Высота подъема

м

32

Масса

кг

90

Разработчик:        СКБ Мосстроя (проект № 3373)

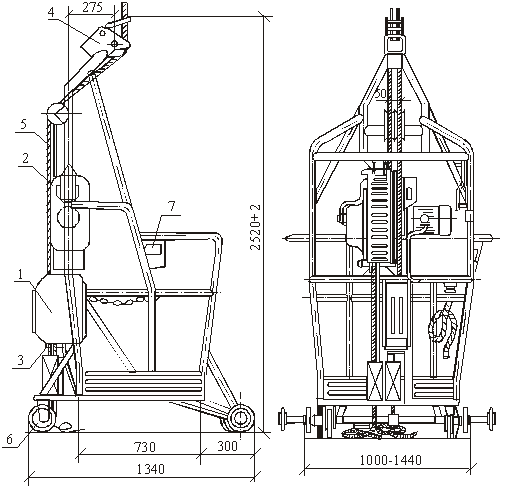

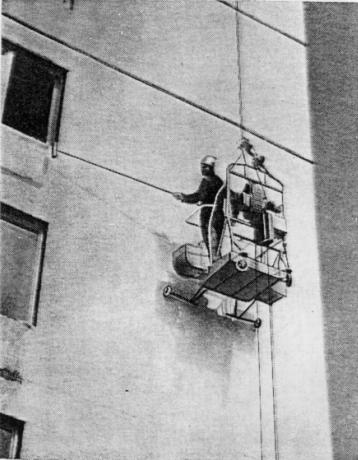

ЛЮЛЬКА ОДНОМЕСТНАЯ САМОПОДЪЕМНАЯ ЛОС-100-120

1 - две электрические лебедки; 2 - ручная лебедка; 3 - ловитель; 4 - ограничитель высоты подъема; 5 - грузовой и предохранительный канаты; 6 - четыре колеса; 7 - пульт управления

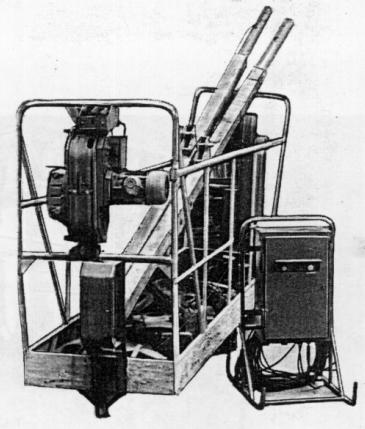

Люлька одноместная самоподъемная ЛОС-100-120 предназначена для подъема одного рабочего с материалом и инструментом к рабочему месту на высоте до 100 м для производства отделочных работ на фасадах зданий.

Люлька представляет собой сварной каркас, на котором установлены фрикционно-барабанная лебедка, ловитель и пульт управления.

Люльку подвешивают к консоли, установленной на крыше здания, на грузовом и предохранительном канатах, натянутых у земли грузами.

Фрикционно-барабанная лебедка механизма подъема перемещается по грузовому канату за счет перематывания каната, обеспечивая подъем люльки на любую высоту.

Лебедка оснащена ручным приводом для опускания люльки при аварийном отключении электроэнергии.

В случае обрыва грузового каната люлька удерживается от падения ловителем на предохранительном канате.

Два передних упорных колеса, упирающихся в стену дома, предотвращают разворот люльки вокруг грузового каната.

Люлька снабжена ограничителем высоты подъема.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

120

Высота подъема

м

100

Скорость подъема

м/мин

5,5

Тяговое усилие лебедки

кН

5

Мощность электродвигателя

кВт

0,8

Диаметр грузового каната

мм

8,8

Размеры рабочей площадки:

мм



длина



850

ширина



800

Масса

кг

165

Разработчик:        СКБ Мосстроя (проект № 3449)

Изготовители:      МГПО «Моспромстроймеханизация»

Главмосмонтажспецстроя

ЗАО «Тверской экспериментальный механический завод»

г. Тверь, ул. Тамары Ильиной. 1

Тел. (0822) 36-52-62; 36-78-32; 36-79-32

Факс (0822) 36-77-02

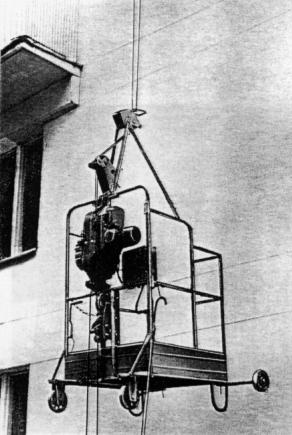

ЛЮЛЬКА ОДНОМЕСТНАЯ ЛОС-2-100-120

Люлька одноместная ЛОС-2-100-120 предназначена для подъема одного рабочего, материалов и инструмента для выполнения отделочных или ремонтных работ на фасадах зданий и сооружений.

Люлька ЛОС-2-100-120 является модернизацией люльки ЛОС-100-120 со следующими конструктивными отличиями: изменен каркас; увеличен диаметр колес; применена модернизированная лебедка ЛЭФ2-500, обеспечивающая повышенную скорость подъема люльки.

Люлька включает в себя сварной каркас с ограждением, на котором установлены фрикционно-барабанная лебедка с электроприводом, ловитель, ограничитель высоты, направляющие ролики и блоки грузового и предохранительного канатов, электрооборудование и пульт управления. В комплект люльки входят кабель, грузовой и предохранительный канаты, консоль КЛ-1,1. Перемещение люльки по грузовому канату осуществляется за счет трения между канатом и ручьями канатоведущих барабанов в процессе перематывания каната. При ослаблении или обрыве грузового каната ловитель срабатывает, и люлька надежно повисает на предохранительном канате. Для безопасной работы люлька снабжена колодочным электромагнитным и дисковым грузоупорным тормозами.

При аварийном отключении электроэнергии для опускания люльки с высоты предусмотрен ручной привод. Блокирующее устройство исключает возможность одновременного действия электрического и ручного приводов. Люлькой управляет рабочий с пульта. Блокирующее устройство консоли исключает случайное снятие противовесов.

ТЕХНИЧЕСКИКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

120

Высота подъема

м

100

Скорость подъема

м/мин

7

Тяговое усилие лебедки

кН

5

Мощность

кВт

0,75

Допустимая высота падения при срабатывании ловителя

м

0,13

Вылет консоли

м

1,1

Количество противовесов

шт.

14

Габаритные размеры:

мм



длина



900

ширина



1275

высота



2505

Масса:

кг



одного противовеса



20

консоли без противовесов



125

люльки:





без канатов, кабеля и консоли



200

с канатами и кабелем



350

комплекта полная



740

Разработчик:        СКБ Мосстроя (проект № 3449А)

Изготовитель:      МГПО «Моспромстроймеханизация»

Главмосмонтажспецстроя

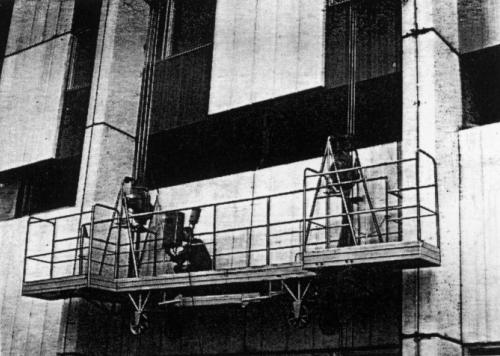

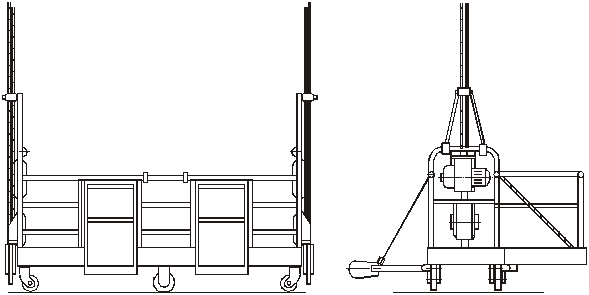

ЛЮЛЬКА С ОТКИДНЫМИ ПЛОЩАДКАМИ ЛЭ-100-200

Люлька с откидными площадками ЛЭ-100-200 предназначена для подъема рабочих, материалов и инструмента для выполнения отделочных работ на фасадах зданий с шахматным расположением балконов.

Данная люлька выполнена на базе люльки ЛЭ-100-300, в конструкцию которой внесены следующие изменения и дополнения: установлены откидные площадки и противовесы, введены стабилизаторы для увеличения устойчивости люльки, верхний пояс ограждений раскреплен стяжками.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

200

Высота подъема

м

100

Скорость подъема

м/мин

5,5

Установленная мощность

кВт

1,6

Размер откидных площадок

мм

1270´820´1230

Размер откидного противовеса

мм

1200´800350

Масса:

кг



откидной площадки



20

противовеса



30

люльки



60

Разработчик:        СКБ Мосстроя (проект № 5649)

Изготовитель:      МГПО «Моспромстроймеханизация»

Главмосмонтажспецстроя

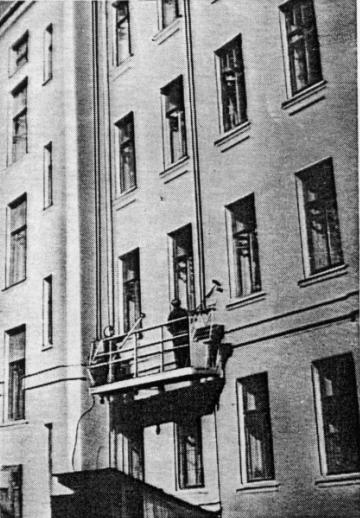

ЛЮЛЬКА ЛЭ-52-220

Люлька ЛЭ-52-220 предназначена для подъема рабочих, строительных материалов и инструмента при ремонте и отделке фасадов зданий на высоте.

Люлька состоит из сварного каркаса, на котором смонтированы механизм подъема с приводом, ловители и электрооборудование. Подвешивается люлька на двух подъемных и двух предохранительных канатах, закрепленных на консолях.

Люлька поднимается двумя электрическими лебедками ЛТ-250 (тельферами). Механизм подъема оборудован электромагнитным и грузоупорным тормозами.

При обрыве или ослаблении подъемных канатов автоматически включаются сблокированные с ними ловители и люлька удерживается на предохранительных канатах.

На случай прекращения подачи электроэнергии лебедки люльки имеют ручной привод для спуска.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

220

Высота подъема

м

52

Тяговое усилие лебедки

кН

2,5

Диаметр грузового каната

мм

7,8

Скорость подъема

м/мин

8

Мощность электродвигателя

кВт

0,6

Количество лебедок

шт.

2

Размеры рабочей площадки:

мм



длина



400

ширина



850

высота



1200

Масса

кг

500

Разработчик:        СКБ Мосстроя (проект № 3490)

Изготовитель:      МГПО «Моспромстроймеханизация»

Главмосмонтажспецстроя

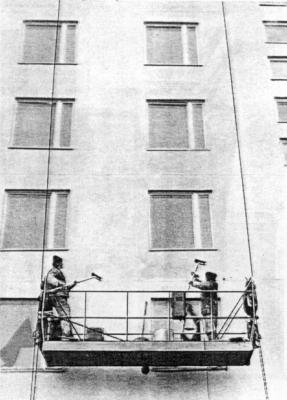

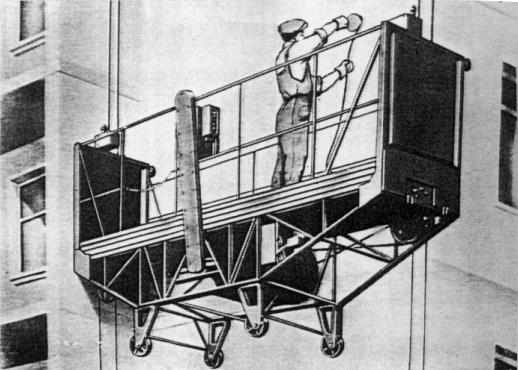

ЛЮЛЬКА ЛС-80-250

Люлька ЛС-80-250 предназначена для подъема не более 2-х человек и грузов для выполнения отделочных и ремонтных работ на наружных стенах зданий и сооружений.

Люлька состоит из каркаса, механизма подъема, ловителей и электрооборудования.

Каркас сварной конструкции выполнен из труб и уголков, по торцам его установлены механизмы ловителей и направляющие ролики подъемных и предохранительных канатов.

Под настилом рабочей платформы смонтирован механизм подъема, представляющий собой двухбарабанную фрикционную лебедку. В ведущий барабан лебедки встроен трехступенчатый планетарный редуктор. Перемещение лебедки осуществляется за счет перематывания подъемного каната.

Механизм подъема оборудован двумя автоматическими тормозами: дисковым и колодочным.

Люлька подвешивается на двух подъемных и двух предохранительных канатах, верхние концы которых закрепляются на консолях, установленных на крыше здания, а нижние концы пригружаются инвентарными грузами. На случай прекращения подачи электроэнергии люлька оборудована ручным приводом лебедки для спуска.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

250

Высота подъема

м

80

Скорость подъема

м/мин

4,36

Тяговое усилие лебедки

кН

12

Мощность электродвигателя

кВт

1,1

Габаритные размеры люльки:

мм



длина



4000

ширина



1000

высота



2150

Масса люльки (без канатов)

кг

700

Разработчик:        СКБ Мосстроя (проект № 2728)

Изготовитель:      МГПО «Моспромстроймеханизация»

Главмосмонтажспецстроя

ЛЮЛЬКА ТП-11

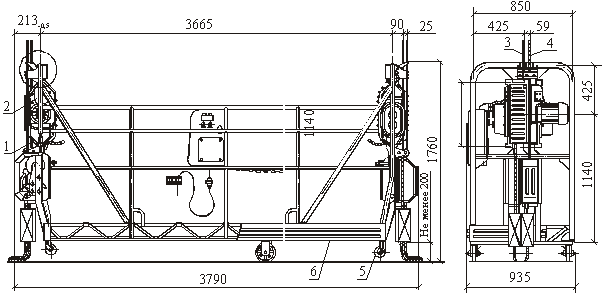

1 - ловитель; 2 - лебедка ЛЭФ-500; 3 - грузовой канат; 4 - предохранительный канат; 5 - колеса; 6 - каркас

Люлька ТП-11 предназначена для подъема людей (не более 2-х человек), строительных материалов, инструмента при отделочных работах, снаружи жилых и промышленных зданий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

300

Высота подъема

м

100

Скорость подъема

м/с

0,092

Мощность электродвигателя

кВт

0,8

Диаметр грузового каната

мм

0,1

Габаритные размеры:

мм



длина



4100

ширина



940

высота



1760

Масса (без каната, кабелей и пригруза)

кг

400

Изготовитель:      ООО «Строймаш», г. Саратов,

410780, Россия, ул. 2-я Садовая, 129

(8452) 52-58-71/72

ЛЮЛЬКА ЭЛЕКТРИФИЦИРОВАННАЯ ЛЭ-100-300

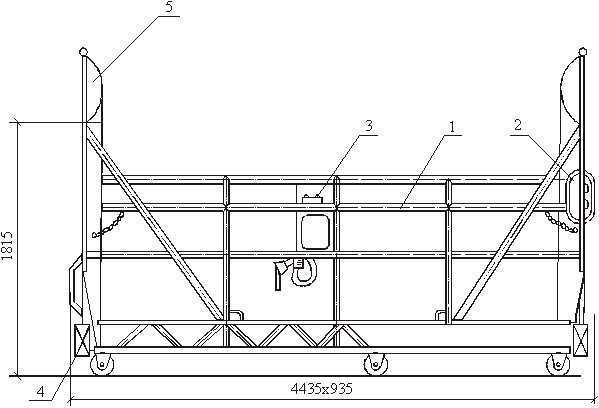

1 - сварной каркас из труб; 2 - электрооборудование; 3 - лебедка; 4 - канатоведущая система; 5 - блокирующее устройство ручного привода; 6 - ограничитель; 7 - подвеска люльки к консолям; 8 - канат предохранительный

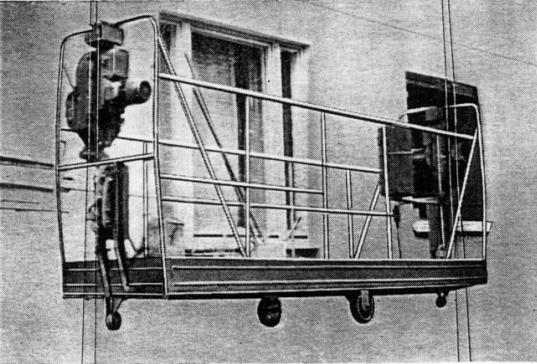

Люлька электрифицированная ЛЭ-100-300 предназначена для подъема двух рабочих с материалами и инструментом для выполнения отделочных работ на фасадах зданий.

Люлька представляет собой сварной каркас, на котором по торцам установлены две фрикционно-барабанные лебедки и центробежные ловителя. Люлька подвешивается на двух грузовых и двух предохранительных канатах, закрепленных на консолях, устанавливаемых на крыше. Для натяжения канатов к их концам подвешиваются грузы.

Установленные на люльке фрикционно-барабанные лебедки ЛЭФ-500 вместе с люлькой перематывают грузовой канат, перемещаясь вместе с люлькой по канату на любую высоту в зависимости от его длины.

Лебедка ЛЭФ-500 снабжена колодочным и грузоподъемным тормозами, а также дополнительным ручным приводом для спуска люльки при отключении электроэнергии.

Управление люлькой осуществляется с пульта, установленного на каркасе.

На базе люльки ЛЭ-100-300 разработаны люльки для остекления, производства сварочных работ, выполнения отделочных работ на фасадах зданий с шахматным расположением балконов (ЛЭ-100-200) и другие.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

300

Допустимая максимальная нагрузка

Н (кг/м2)

3000 (300)

Максимальная высота подъема

м

100

Скорость подъема или опускания

м/мин

5,5

Тяговое усилие одной лебедки

кН

5

Мощность электродвигателя

кВт

0,8

Диаметр грузового каната

мм

8,8

Размеры рабочей площадки:

мм



длина



4000

ширина



850

Габариты люльки:

мм



длина



4435

ширина



935

высота



1815

Масса

кг

400

Разработчик:        СКБ Мосстроя (проект № 3850)

Изготовители:      МГПО «Моспромстроймеханизация»

Главмосмонтажспецстроя

ЗАО «Тверской экспериментальный механический завод»

г. Тверь, ул. Тамары Ильиной, 1

Тел. (0822) 36-52-62; 36-78-32; 36-79-32

Факс (0822) 36-77-02

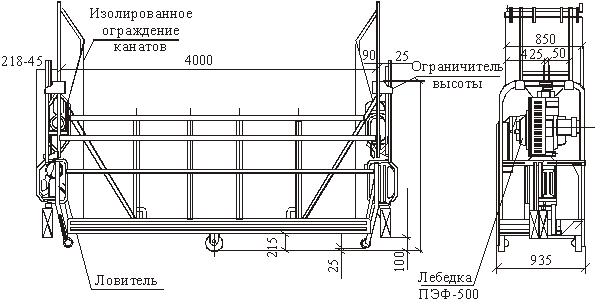

ЛЮЛЬКА С ЭЛЕКТРОПРИВОДОМ ЛЭ-100-300 ДЛЯ СВАРОЧНЫХ РАБОТ

Люлька с электроприводом ЛЭ-100-300 предназначена для выполнения сварочных работ на высоте при производстве строительных, отделочных, ремонтных и электромонтажных работ на фасадах зданий и сооружений.

Люлька для сварочных работ выполнена на базе люльки ЛЭ-100-300, в конструкцию которой внесены следующие изменения и дополнения:

изменена электросхема шкафа управления;

установлены по торцам люльки защитные фартуки для предохранения канатов и лебедок от попадания брызг металла и искр;

опоры консолей снабжены резиновыми подкладками для электроизоляции.

Люлька снабжена вводным электроаппаратом для подключения сварочных устройств (сварочного трансформатора, генератора, выпрямителя) переменного или постоянного тока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Базовая люлька



ЛЭ-100-300

Грузоподъемность

кг

300

Максимальная высота подъема

м

100

Скорость подъема

м/мин

5,5

Суммарная мощность электродвигателей

кВт

1,6

Габаритные размеры люльки

мм



длина



4425

ширина



935

высота



1815

Масса люльки (без консолей, канатов и сварочного поста)

кг

415

Разработчик:        СКБ Мосстроя (проект № 4781)

Изготовитель:      МГПО «Моспромстроймеханизация»

Главмосмонтажспецстроя

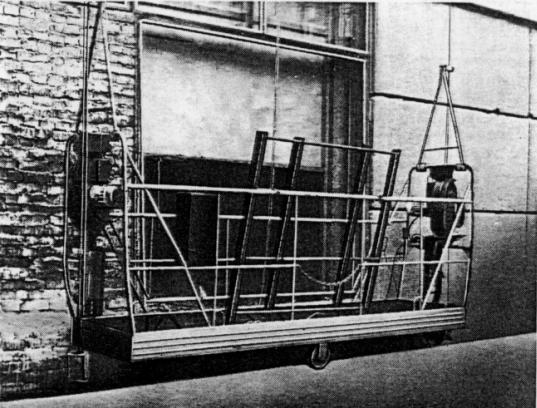

ЛЮЛЬКА ДЛЯ ОСТЕКЛЕНИЯ НА БАЗЕ ЛЭ-100-300

Люлька предназначена для остекления зданий витринным стеклом размером до 1,5´2 м. Люлька для остекления выполнена на базе люльки ЛЭ-100-300, в конструкцию которой внесены следующие изменения и дополнения:

выполнено съемным переднее ограждение;

установлена пирамида для стекла;

по торцам люльки установлены стабилизаторы для увеличения устойчивости люльки;

на каркасе предусмотрен специальный стальной канат для крепления страховочных поясов двух стекольщиков;

изменено место установки пульта управления;

добавлены два привязочных каната для крепления люльки к стене здания во время остекления.

С люльки можно вести обычные отделочные и ремонтные работы на наружных стенах зданий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Базовая люлька



ЛЭ-100-300

Грузоподъемность

кг

300

Максимальная высота подъема

м

100

Площадь стекла

м2

до 3

Скорость подъема

м/мин

5,5

Суммарная мощность электродвигателей

кВт

1,6

Масса

кг

490

Разработчик:        СКБ Мосстроя (проект № 5020)

Изготовитель:      МГПО «Моспромстроймеханизация»

Главмосмонтажспецстроя

ЛЮЛЬКА ЛЭ-2-100-300

Люлька ЛЭ-2-100-300 предназначена для подъема людей, материалов и инструмента к рабочему месту при выполнении монтажных, отделочных и ремонтных работ на фасадах зданий. В качестве механизма подъема используется фрикционно-барабанная лебедка.

Данная люлька является модернизацией люльки ЛЭ-100-300 и отличается увеличенными скоростью подъема и диаметром центральных колес, применением консолей КЛ-1,1 с меньшей массой и наличием блокировочного устройства против случайного снятия противовесов с консоли.

Люлька ЛЭ-2-100-300 состоит из каркаса, лебедок, ловителей, консолей, канатов в сборе и электрооборудования.

Консоль КЛ-1,1 выполнена разборной и состоит из головной, средней и концевой балок, передней и задней опор, блокирующего устройства и набора противовесов. Балки консоли выполнены из двутавра и соединены между собой с помощью пальцев.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

300

Высота подъема

м

100

Скорость подъема

м/мин

7

Лебедка



ЛЭФ2-500

Тяговое усилие

кН

5

Количество лебедок

шт.

2

Высота допустимого падения при срабатывании ловителя

мм

130

Вылет консоли

м

1,1

Габаритные размеры:

мм



длина



4255

ширина



920

высота



1745

Масса:

кг



консоли



125

противовесов на одной консоли



280

общая (с канатами и кабелем)



665

Разработчик:        СКБ Мосстроя (проект № 3850Б)

Изготовитель:      МГПО «Моспромстроймеханизация»

Главмосмонтажспецстроя

ЛЮЛЬКА ЛЭ-2-100-300 (ВАРИАНТ ДЛЯ СВАРОЧНЫХ РАБОТ)

Люлька ЛЭ-2-100-300 в варианте для производства сварочных работ является модернизацией люльки ЛЭ-2-100-300 и предназначена для производства сварочных работ на высоте.

Люлька для сварочных работ состоит из каркаса (поз. 1), лебедки (поз. 2), пульта управления (поз. 3), ограничителя высоты (поз. 4), фартука (поз. 5), который предохраняет канат от попадания брызг металла и искр. Опоры консолей снабжены вводным электроаппаратом для подключения сварочных устройств (сварочного трансформатора, генератора, выпрямителя) переменного или постоянного тока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

300

Наибольшая высота подъема

м

100

Масса

кг

385

Разработчик:        СКБ Мосстроя (проект № 3850)

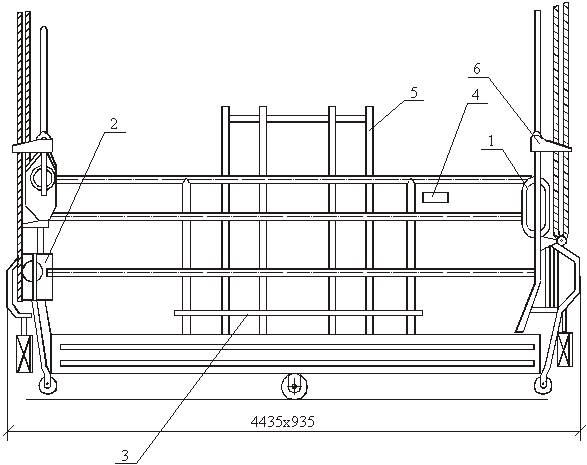

ЛЮЛЬКА ЛЭ-2-100-300 (ВАРИАНТ ДЛЯ СТЕКОЛЬНЫХ РАБОТ)

Люлька ЛЭ-2-100-300 в варианте для стекольных работ является модернизацией люльки ЛЭ-2-100-300 и предназначена для производства стекольных работ на высоте.

Люлька для стекольных работ состоит из лебедки (поз. 1), ловителя (поз. 2), съемного ограждения (поз. 3), пульта (поз. 4), пирамиды (поз. 5) для установки стекла, ограничителя высоты подъема (поз. 6).

По торцам люльки установлены стабилизаторы увеличения устойчивости люльки. На каркасе предусмотрен специальный канат для крепления страховочных поясов двух стекольщиков. На люльке имеются два каната для крепления люльки к стене здания во время остекления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

300

Наибольшая высота подъема

м

100

Масса

кг

385

Разработчик:        СКБ Мосстроя (проект № 3850)

ЛЮЛЬКА СПЕЦИАЛЬНАЯ ДЛЯ ПОДЪЕМА ЛЮДЕЙ КРАНОМ

Люлька предназначена для поднятия людей краном при производстве работ в труднодоступных местах.

Люлька состоит из рабочего настила (поз. 1), ограждения (поз. 2), амортизирующего устройства (поз. 3), балки навески на конструкции (поз. 4), траверсы (поз. 5), строповочной скобы (поз. 6), бортового элемента (поз. 7).

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

300

Разработчик:        АООТ Промстальконструкция

ЛЮЛЬКА ЛЭ-100-500

Люлька ЛЭ-100-500 предназначена для подъема людей (не более 3-х человек), строительных материалов и инструмента к рабочему месту для выполнения отделочных и ремонтных работ на фасадах зданий и сооружений.

Каркас люльки представляет собой сварную конструкцию из труб, выполненную в виде трехгранной фермы. На каркасе смонтированы две лебедки ЛЭФ-1-500, ловители, ограничители высоты и направляющие ролики для грузовых и предохранительных канатов. Каркас имеет ограждение с четырех сторон

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

500

Высота подъема

м

100

Скорость подъема

м/мин

5,75

Количество лебедок

шт.

2

Габаритные размеры:

мм



длина



5845

ширина



1000

высота



2600

Масса

кг

690

Разработчик:        СКБ Мосстроя (проект № 5384)

Изготовитель:      МГПО «Моспромстроймеханизация»

Главмосмонтажспецстроя

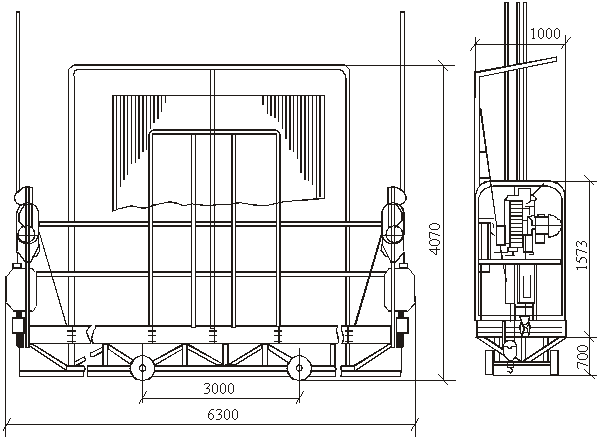

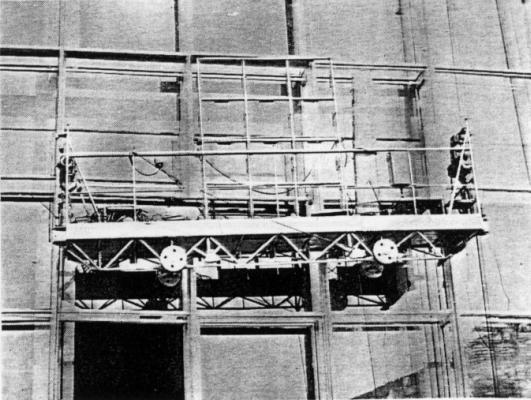

ЛЮЛЬКА ЛЭ-100-600

Люлька ЛЭ-100-600 предназначена для выполнения работ на высоте по остеклению зданий крупногабаритным стеклом с максимальными размерами 2,5´3 м.

Основными узлами люльки являются каркас, механизм подъема, ловители и электрооборудование.

Каркас сварной конструкции выполнен из труб, по торцам его установлены две фрикционно-барабанные лебедки ЛЭФ-500М и два ловителя центробежного типа.

Лебедка имеет колодочный и дисковый тормоза, а также ручной привод для опускания люльки при отключении электроэнергии.

Люлька подвешивается на двух подъемных и двух предохранительных канатах, закрепленных на консолях, установленных на крыше зданий. Грузовые канаты постоянно натянуты грузами, закрепленными на их нижних концах. Предохранительные канаты проходят через сжимы механизмов ловителей и также натянуты грузами. При обрыве или ослаблении грузовых канатов срабатывают механизмы ловителей и люлька повисает на предохранительных канатах.

Люлька оборудована пирамидой для стекла, откидными сиденьями и тентом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность

кг

600

Высота подъема

м

100

Скорость подъема

м/мин

4,35

Тяговое усилие лебедки

кН

5

Мощность электродвигателей

кВт

1,1

Количество лебедок

шт.

2

Консоли:





число

шт.

2

масса

кг

1451

Габаритные размеры люльки:

мм



длина



6300

ширина



1000

высота (с тентом)



2150 (3850)

Масса (с тентом и канатами)

кг

760 (1200)

Разработчик:        СКБ Мосстроя (проект № 4216)

Изготовители:      МГПО «Моспромстроймеханизация»

Главмосмонтажспецстроя

ЗАО «Тверской экспериментальный механический завод»

г. Тверь, ул. Тамары Ильиной, 1

Тел. (0822) 36-52-62; 36-78-32; 36-79-32

Факс (0822) 36-77-02

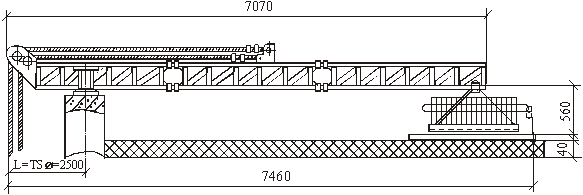

КОНСОЛЬ УНИВЕРСАЛЬНАЯ КУ-2,5

Консоль универсальная КУ-2,5 предназначена для подвешивания люлек ЛЭ-100-300, ЛЭ-30-250 и др. с нагрузкой на консоль не более 550 кгс при вылете нагрузки до 2,5 м на зданиях с плоскими и скатными крышами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Ед. изм.

Значение

Грузоподъемность на любом вылете

кг

550

Вылет:

м



минимальный



0,75

максимальный



2,5

Масса:

кг



консоли без контргрузов



184

контргрузов (общая масса при максимальном вылете)



700

Разработчик:        СКБ Мосстроя (проект № 4793)



© 2013 Ёшкин Кот :-)
