ТЕХНОЛОГИЧЕСКАЯ КАРТА ВЛ 35 - 500 кВ

УСТРОЙСТВО СВАЙНЫХ ФУНДАМЕНТОВ ПОД ОПОРЫ ВЛ В ПЛАСТИЧНОМЕРЗЛЫХ ГРУНТАХ I И II ГРУППЫ
УДАРНОВИБРОВДАВЛИВАЮЩИМ АГРЕГАТОМ УВВС-60/10

К-1-25-5

1. Область применения

1.1. Технологическая карта разработана на сооружение свайных фундаментов в пластичномерзлых грунтах I и II группы под металлические опоры ВЛ 35 ÷ 500 кВ.

1.2. Принятая технология предусматривает погружение 8-ми метровых железобетонных свай по 14 схеме устройства свайных фундаментов, см. «Схемы свайных фундаментов» Общей части, в количестве 16 штук ударновибровдавливающим агрегатом УВВС-60/10 без лидерного отверстия в пластичномерзлых грунтах без крупнообломочных включений с температурами не ниже

- для супесей

- 0,3 °C;

- для суглинков

- 0,7 °C;

- для глин

- 0,9 °C.

При наличии ледяных прослоек толщиной более 5 см и песчаных прослоек толщиной белее 10 см, а также при наличии крупнообломочных включений возможность погружения свай агрегатом УВВС-60/10 определяется пробной забивкой.

1.3. При привязке технологической карты к конкретному объекту и условиям строительства при разработке ППР необходимо уточнить трудозатраты и потребности в материально-технических ресурсах.

2. Организация и технология строительного процесса

2.1. До начала работ по забивке свай на строительной площадке должны быть выполнены работы, указанные в п. 4 Общей части сборника.

Условные обозначения

 - места раскладки свай

1 ÷ 16 - последовательность погружения свай

*     - направление движения агрегата УВВС-60/10



Экспликация

№№ поз.

Наименование

К-во шт.

1

Погружаемые металлические сваи

16

2

Сваепогружатель  УВВС-60/10

1

3

Лидерная скважина

16

4

Деревянные подкладки

16

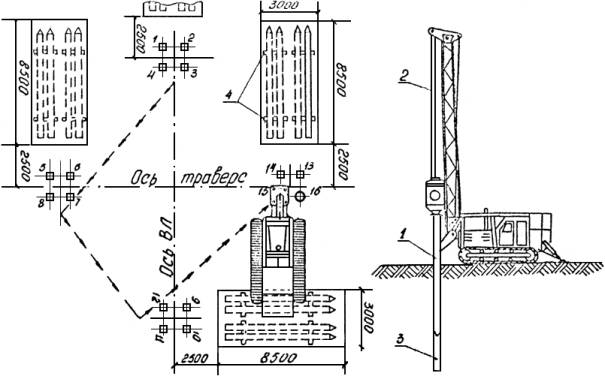

Рис. 1. Схема движения агрегата УВВС-60/10 при устройстве лидерных скважин и погружении свай

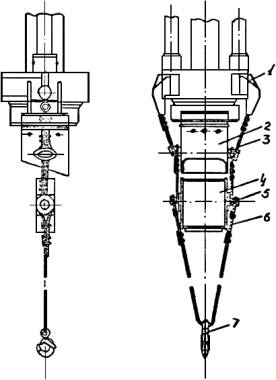

Устройство для подъема и установки сваи на точку погружения

1 - кронштейн; 2 - наголовник; 3 - канаты подвески наголовника;
4 - направляющая рамка; 5 - канаты подвески рамы;
6 - канаты подвески крюка; 7 - крюк

2.2. Забивку свай С35-8 производить ударовибровдавливающим агрегатом УВВС-60/10. Схема движения агрегата при забивке свай приведена на рис. 1.

2.3. Техническая характеристика сваепогружателя.

1

Марка

УВВС-60/10

2

Наибольшее сечение погружаемой сваи, мм

400/400

3

Наибольший вес сваи, кг

8000

4

Наибольший угол наклона погружаемой сваи, град.

30

5

Мощность вибромолота, кВт

60

6

Максимальная безынерционная пригрузка, кгс

10000

7

Полная пригрузка, кгс

17000

8

Вес агрегата, кг:



общий

25870

без вибромолота

21213

9

Размеры агрегата, мм:



в рабочем положении:



высота

13185

длина

8700

ширина

2460

в транспортном положении:



высота

3800

длина

12750

ширина

2460

10

Удельное давление на грунт, кгс/см2



с вибромолотом

0,77

без вибромолота

0,63

11

Допустимая скорость передвижения агрегата, км/ч

2,36 - 5,4

Вибромолот



12

Тип

свободный, низкочастотный, пружинный с безынерционной пригрузкой, с переключением на вибропогрузитель

13

Максимальная возмущающая сила вибратора, кгс

17000

14

Статический момент дебалансов, кгс/см2

5000

15

Энергия одного удара, кгс/м

850

16

Вес ударной части, кг

2800

17

Электродвигатель вибромолота:





тип

МВГ-6, вибростойкий, асинхронный с фазовым ротором

18

Вес вибромолота, кг

4660

19

Максимальная длина погружаемой сваи, м

12

20

Базовая машина

трактор Т-100 МБ

Агрегат обслуживается бригадой из 3 человек.

2.4. Технологическая последовательность производства работ:

а) сваю выложить так, чтобы ее оголовок находился вблизи точки погружения (рациональная схема раскладки свай для данного типа фундамента приведена на рис. 1);

б) при необходимости, подтаскивание сваи к агрегату производить через нижний отводной блок на расстояние до 5 м;

в) сваепогружатель со свайным колпаком, находящимся в нижнем положении, наезжает на сваю;

г) сваю приподнять, см. рис. 2, и под голову сваи подложить деревянную подкладку;

д) на голову сваи надевают захватную рамку и стропят сваю двумя тросами, которые постоянно закреплены на колпаке, см. рис. 3;

е) при наклонной стреле агрегата производят подъем вибромолота и сваи;

и) с поднятой сваей агрегат наезжает на точку погружения;

к) при помощи механизмов продольной и поперечной коррекции стрелу и сваю установить в вертикальное положение;

л) при необходимости сваю разворачивают относительно своей оси на требуемый угол при помощи свайного ключа и опускают на точку погружения;

м) опускают аутригеры и включают пригрузку;

н) слой сезонномерзлого грунта следует проходить вибромолотом и в зависимости от плотности грунта регулировать энергию удара;

о) при погружении свай в торф и слабые грунты вибромолот следует выключать и погружение производить в вибрационном режиме под действием пригрузки, собственной массы сваи и массы вибромолота;

п) при достижении сваей плотного грунта вновь включается вибромолот и постепенно энергия его удара доводится до максимальной (обычно лишь в самом конце погружения), погружая сваю до проектной отметки.

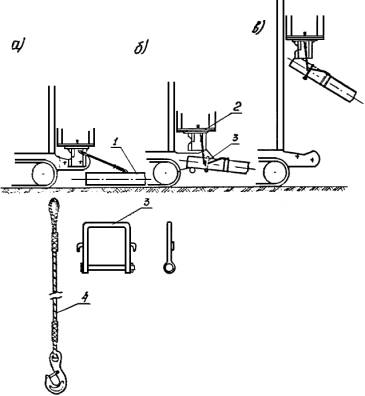

а) подъем сваи для строповки;

б) строповка сваи;

в) подъем и заводка сваи под наголовник



Экспликация

№№ поз.

Наименование

К-во шт.

1

Свая С35-8

16

2

Ударновибровдавливающий сваепогр. УВВС-60/10

1

3

Захватная рамка

1

4

Строп для подъема сваи 1 ск-5хл/3500

2

Рис. 2. Схема подъема сваи при заводке ее под вибромолот

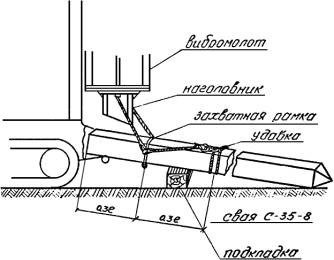

Рис. 3. Схема строповки сваи для заводки ее в наголовник вибромолота

2.5. Последовательность забивки свай на пикете показана на рис. 1.

2.6. Во время забивки постоянно проверять правильность направления сваи и направляющей стрелы сваепогружателя.

2.7. Отклонения от проектного положения забиваемых свай не должны превышать величин, приведенных в таблице № 2 Общей части.

2.8. Приемку свайного фундамента производить на основании перечня исполнительной документации, указанной в СНиП III-9-74 п. 8.15, 8.26.

2.9. При производстве свайных работ необходимо выполнять правила по технике безопасности, указанные в СНиП III-А.11-70, требования Инструкций по обеспечению безопасности при производстве свайных работ в условиях Северной зоны страны, а также основных требований, приведенных ниже:

а) строповка железобетонных свай при перемещении разрешается только за специальные монтажные петли;

б) запрещается находиться под сваей во время ее подъема и установки в наголовник;

в) запрещается производить строповку сваи при ее подъеме и заводке в наголовник за монтажные петли, строповку свай производить специальными тросами и захватной рамкой, см. рис. 2;

г) все операции по опусканию и подъему вибромолота, подтягивание сваи выполнять по сигналу электролинейщика V разряда;

д) в процессе работы запрещается находиться у работающего молота ближе, чем на 3 м;

е) не допускается оставлять сваю и молот на весу. Во время перерывов в работе по забивке свай молот необходимо опустить или закрепить к стреле копра при помощи шкворня;

ж) при силе ветра 6 баллов и более работы должны быть прекращены, молот опущен в крайнее нижнее положение.

2.10. Каждый работающий на строительной площадке обязан строго выполнять требования «Правил пожарной безопасности при производстве строительных работ» и мероприятия Государственного пожарного надзора.

2.11. Стальные канаты и такелажные приспособления, применяемые на свайных работах, должны соответствовать требованиям Госгортехнадзора СССР.

2.12. Работы по забивке свай выполняются звеном рабочих в составе:

Профессия

Разряд

Количество

1. Машинист вибромолота

VI

1

2. Электролинейщик

V

1

3. Электролинейщик

III

1

ИТОГО



3

2.13. Калькуляция трудовых затрат составлена на вибропогружение 16 железобетонных свай. Время погружения одной сваи условно принято 30 мин. Фактическую норму времени определить из пробного погружения 5-ти свай на характерных пикетах.

Результаты пробного погружения оформить актом. По результатам пробного погружения откорректировать калькуляцию затрат.

Калькуляция трудовых затрат

Обоснование

Наименование работ

Ед. изм.

Объем работ

Норма времени на единицу, чел.-ч

Затраты труда на весь объем, чел.-день

Выпуск Т-32 § 1 применит.

Вертикальное погружение ж/б свай С35-8 ударновибровдавливающим агрегатом УВВС-60/10 в пластичномерзлые грунты I и II группы

1 свая

16





- электролинейщик





2,4

4,68

- машинист





1,2

2,34

ИТОГО

ч.-дн.





7,02

Примечание: 1. При производстве работ в зимних условиях учесть поправочный коэффициент для VI температурной зоны (см. ЕНиР «Общая часть», стр. 12).

2. Переезд механизмов от пикета к пикету по трассе не учтен.

3. Продолжительность рабочей смены принята 8,2 часа.

3. Технико-экономические показатели

3.1. Технико-экономические показатели подсчитаны на вибропогружение 16 железобетонных свай С35-8.

3.2. Трудоемкость, чел.-дн.

- 7,02

Работа основного механизма, маш.-см.

- 2,34

Численность бригады, чел.

- 3

Продолжительность устройства вибропогружение 16 свай, смен

- 2,34

Производительность бригады за смену, пикет

- 0,43

4. Материально-технические ресурсы

4.1. Потребность в основных конструкциях

Наименование

Марка

Ед. изм.

Кол-во на фундамент

Железобетонная свая

С35-8

шт.

16

4.2. Потребность в машинах, оборудовании, инструменте, материалах и приспособлениях.

№№ п.п.

Наименование

Тип

Марка, ГОСТ

К-во

Техническая характеристика

1

2

3

4

5

6

1

Сваепогружатель

виброударный

УВВС-60/10

1

см. рис.

2

Строп

УСК-5ХЛ-3500

19144-73

2



3

"

УСК-5-2ХЛ-1600

"

1



4

Теодолит-нивелир

ТТХ

"

1



5

Рейка

РНТ

1158-76

1



6

Рулетка

РС-30

ГОСТ 7502-69

1



7

Отвес

ОТ-1500

1948-71

1



8

Уровень

УС-2-500

ГОСТ 9416-67

1



9

Деревянные подкладки

-

-

16

Лес круглый Æ 16 - 20 см, дл. - 1 м

10

Ключ для разворота свай

-

-

1



11

Кондуктор

2

-

1



12

Кувалда

-

11401-75

1

вес 5 кг

13

Лопата

ЛКО-2

3620-76

2



14

Лопата

ЛП

3620-76

2



15

Лом

ЛО-28

1405-72

2



16

Топор

А-2

1399-73

1



17

Каска монтажника

-

-

4



18

Аптечка медицинская

-



1





4.3. Потребность в эксплуатационных материалах

№№ п.п.

Наименование

Ед. изм.

Норма на час работы механизма

Количество на принятый объем работ

1

Дизельное топливо

кг

9,5

182,4

2

Дизельная смазка

"

0,76

14,59

3

Бензин

"

0,23

4,42

Примечание: 1. При работе механизма в зимнее время при температуре наружного воздуха ниже 0 °C расход топлива повышается на 10 %.

2. Часовые нормы расхода ГСМ приведены для средних величин загрузки двигателей.
