РУКОВОДЯЩИЙ ДОКУМЕНТ ПО СТАНДАРТИЗАЦИИ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ВЫБОР КОНСТРУКЦИИ
КОСЫНОК,
РЕБЕР ЖЕСТКОСТИ,
ДИАФРАГМ СТАЛЬНЫХ
КОНСТРУКЦИИ ПАРОВЫХ КОТЛОВ

РД
24.031.18-88

Дата введения 01.01.91

Настоящие методические указания рекомендуют типы конструктивных исполнений косынок, ребер жесткости и диафрагм для металлоконструкций котлов, а также соотношения между основными их размерами.

Методические указания предназначены для предприятий и организаций Минтяжмаша СССР, занимающихся проектированием и изготовлением этих конструкций.

СОДЕРЖАНИЕ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Марки сталей выбираются в зависимости от условий эксплуатации с учетом положений РД 24.030.142-88.

1.2. Технические требования - по ОСТ 108.030.30-79.

2. ТИПЫ КОНСТРУКТИВНЫХ ИСПОЛНЕНИИ

2.1. Рекомендуется применять косынки шести типов, ребра жесткости пяти типов, диафрагмы шести типов.

2.2. Косынки треугольного типа приведены на черт. 1 - 3:

тип 1 - при отношении В1/Н1 = 1 (см. черт. 1);

тип 2 - при отношении В1/Н1 = 3/5 (см. черт. 2);

тип 3 - при отношении В1/Н1 - 3/4 (см. черт. 3).

Размеры Н1 для косынок типа 1 и 2 выбираются кратными 25, типа 3 - кратными 20; размер b выбирается равным 15 мм, допускается 25 мм.

Для шестиугольных косынок (тип 4, черт. 4) размеры H, В и В1 выбираются кратными 50, размер h - кратным 25.

Для трапециевидных косынок (тип 5 и 6, черт. 5 и 6) размеры Н и В выбираются кратными 50, размеры Н1 и В1 - кратными 25.

2.3. Конструкции ребер жесткости приведены на черт. 7 - 11 (тип 1 - 5).

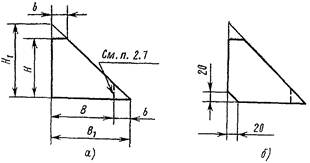

Тип 1

a, б - варианты исполнения: все размеры указаны в варианте а

Черт. 1

Тип 2

a, б - варианты исполнения; все размеры указаны в варианте а

Черт. 2

Тип 3

а, б - варианты исполнения: все размеры указаны в варианте а

Черт. 3

Тип 4

Черт. 4

Тип 5

Черт. 5

Тип 6

Черт. 6

Тип 1

Черт. 7

Тип 2

Черт. 8

Тип 3

Черт. 9

Тип 4

Черт .10

Тип 5

Черт. 11

Размеры для ребер жесткости типа 1, 3 и 5 определяются по формулам:

H = h - (2t + 3);

В = (b - s) 2 - 10 - для ребер жесткости типа 3 и 5;

В - b - (s + 10) - для ребер жесткости типа 1.

Основные размеры двутавров (ребра жесткости типа 3 и 5) - по ГОСТ 26020-83, швеллеров (ребра жесткости типа 1) - по ГОСТ 8240-72.

Рекомендуемые размеры для ребер жесткости типа 2 и 4 (см. черт. 8 и 10) приведены в табл. 1 и 2.

Таблица 1

Размеры ребер жесткости типа 2 для швеллеров по ГОСТ 8240-72

мм

Номер швеллера по ГОСТ 8240-72

H

В

c

s1*

10

88

40

4

6

12

107

45

4

6

14

128

50

4

о

16

145

55

4

6

20

185

65

6

6

24

225

80

6

8

30

285

90

8

8

________

*s1 - толщина ребра.

Таблица 2

Размеры ребер жесткости типа 4 для двутавров по ГОСТ 8239-72

мм

Размеры балки по ГОСТ 8239-72

H

В

c

16

145

36

5

20

185

45

5

24

225

50

5

30

285

60

5

36

340

65

7

45

425

70

7

55

522

80

7

2.4. Конструкции диафрагм должны соответствовать приведенным на черт. 12 - 17 (тип 1 - 6).

Тип 1

Черт. 12

Тип 2

Черт. 13

Тип 3

Черт. 14

Тип 4

Черт. 15

Тип 5

Черт. 16

Тип 6

Черт. 17

Размеры диафрагм типа 1 и 2 (для швеллеров и двутавров с непараллельными гранями полок) даны в табл. 3 и 4.

Таблица 3

Размеры диафрагм типа 1 для швеллеров по ГОСТ 8240-72

мм

Номер швеллера по ГОСТ 8240-72

Н

В

с

R

10

86

80

4

8

12

106

92

4

8

14

126

104

4

8

16

146

115

5

8

20

186

138

7

12

24

225

166

8

12

30

284

184

9

12

Таблица 4

Размеры диафрагм типа 2 для двутавров по ГОСТ 8239-72

мм

Номер балки по ГОСТ 8239-72

Н

В

с

R

12

106

56

4

8

14

126

65

4

8

16

146

73

5

8

20

186

92

6

12

24

225

106

7

12

30

284

126

9

12

36

340

134

9

14

55

523

168

10

18

Размеры диафрагм типа 3, 4 и 5 определяются по формулам;

Н = h - (2t + 3),

В = b - (2s + 3) - для диафрагм типа 3;

В = b - (s + 3); - для диафрагм типа 4 и 5;

R = R1;

c = 25 мм; допускается 50 мм.

Основные размеры швеллеров и двутавров - по ГОСТ 8240-72 и ГОСТ 26020-83.

Косынка

Черт. 18

Ребро жесткости

Черт. 19

Для составных сечений, соединенных листами или планками (см. черт. 17), размер В увеличивается на величину зазора между профилями b1:

В1 = В + b1

2.5. Толщина s1 определяется расчетом или назначается конструктивно.

При конструктивном выборе толщина косынок и ребер жесткости должна быть равна или больше; l/80 или h/15 для косынок (черт. 18); H/80 или В/15 для ребер жесткости (черт. 19). Причем за толщину принимается меньшая из двух величин, округленная в бо́льшую сторону до толщины листа или полосы по сортаменту.

При конструктивном выборе толщина диафрагм принимается равной толщине наиболее тонкой стенки сечения, округленной в большую сторону до толщины листа по сортаменту.

При использовании диафрагмы в качестве заглушки ее толщина выбирается по минимально возможному катету сварного шва.

2.6. При необходимости все элементы могут выполнятся с отверстиями, диаметры и привязки которых указываются на рабочих чертежах.

2.7. Необходимость подрезки второго угла косынок определяется конструктивно и указывается на чертеже.

2.8. Допускаются другие обусловленные конструктивной необходимостью или экономической целесообразностью тины исполнений косынок, ребер жесткости и диафрагм для металлоконструкций котлов.
