РЕКОМЕНДАЦИИ
по интенсивной технологии
и мониторингу строительства
земляных сооружений
на слабых основаниях

ТИМР

Москва 2005

Утверждены

проректором по научной работе МИИТа

профессором Кругловым В.М.





Изложены методика, примеры расчетов и опыт применения интенсивной технологии при строительстве земляных сооружений в сложных природных условиях на основе применения регулированных вибрационных режимов уплотнения и мониторинга состояния грунтов. Методика технологических расчетов включает в себя: определение деформационных и прочностных характеристик грунтов основания при послойной отсыпке насыпи.

Разработаны предложения по обеспечению устойчивости слабого основания за счет устройства дренажа и применения геосинтетических материалов.

Предназначены строительным организациям, научным и проектным институтам для решения технологических проблем строительства объектов транспорта в сложных инженерно-геологических условиях. Они полезны также для подготовки и повышения квалификации инженеров строительных специальностей.

Рекомендации разработали д-р техн. наук, проф. С.Я. Луцкий (п. 1 - 11, 13); проф. Э.С. Спиридонов (п. 1, 2, 11); д-р транспорта PAT В.И. Сбитнев (п. 1, 11); инженер Д.В. Долгов (п. 2 - 7, 9, 10, 12) и канд. техн. наук А.В. Пономарев (п. 1, 3, 8). Общая редакция д-ра техн. наук, проф. С.Я. Луцкого.

Рецензенты: д-р техн. наук, проф. А.А. Цернант (АО «ЦНИИС»); д-р экон. наук, проф. А.П. Гончарук (ДвГУПС); проектно-изыскательский институт «Проекттрансстрой».



ВВЕДЕНИЕ

Рекомендации по проектированию и строительству земляных сооружений на слабых основаниях в режиме интенсивной технологии разработаны Московским государственным университетом путей сообщения (МИИТ) на основе действующих строительных норм и правил по выбору конструктивных решений, проектированию и строительству земляных сооружений и оснований в сложных природных условиях, а также результатов исследований, экспериментов и практического опыта по данной проблеме.

К слабым отнесены грунты, не обладающие достаточной несущей способностью, при использовании их в качестве оснований насыпей необходимо учитывать возможность деформаций под воздействием нагрузки от веса насыпи и работающих на насыпи машин.

Насыпь на слабом основании следует рассматривать как сложную конструкцию, в которой под нагрузкой взаимодействуют элементы основания (слои грунтов, дренажные и водоотводные сооружения, геосинтетический материал); насыпи (грунтовый массив, армированный ГСМ) и дополнительные удерживающие сооружения.

Эффективное взаимодействие всех элементов насыпи может быть достигнуто в результате принятия оптимальной конструкции и рациональной технологии, в том числе и при применении интенсивной технологии ее возведения. Интенсивные технологические режимы обеспечивают ускорение осадки и повышение прочности грунтов за счет пошагового регулирования параметров строительной нагрузки и мониторинга состояния насыпи и основания.

При составлении рекомендаций учтены результаты научных, проектных и производственных организаций транспортного строительства при строительстве железных и автомобильных дорог в сложных природных условиях.

Экспериментальное применение выполнено совместно с ОАО «Уралгипротранс». Результаты экспериментального применения одобрены Дорожным комитетом Пермской области.

Рекомендации предназначены научным и проектным институтам для решения технологических проблем строительства объектов транспорта в сложных инженерно-геологических условиях. Они полезны также для подготовки и повышения квалификации инженеров строительных специальностей.

Методика проектирования интенсивной технологии изложена на примерах сооружения земляного полотна:

Пример 1. Сооружение земляного полотна при строительстве железнодорожной линии Карпогоры - Вендинга.

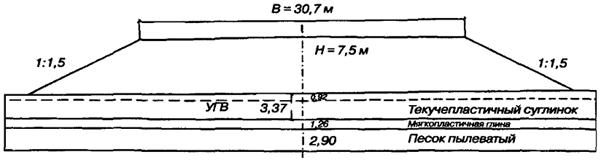

Пример 2. Строительство автодорожного земляного полотна на подходах к мостовому переходу через р. Каму.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ МЕТОДИКИ

Рекомендации предназначены для проектирования и строительства земляных сооружений на слабых основаниях.

Методика расчета и выбора оптимальных интенсивных технологических режимов изложена на примере возведения насыпей. В ее основу положен учет влияния управляемых строительных (технических и технологических) параметров при расчетах оснований по допустимым деформациям и предельному состоянию.

Анализ структуры и свойств слабых оснований приводит к выводу о целесообразности управления технологическими процессами при отсыпке насыпи с контролем изменения грунтовых характеристик. Для этой цели к внешней нагрузке на основание от насыпи следует добавить строительную нагрузку от грунтоуплотняющей техники и принять в качестве управляемых технологические параметры. Такой вывод имеет практическую значимость, так как режимы работы виброкатков могут изменяться в широком диапазоне.

В ходе земляных работ в сложных инженерных условиях меняются физические свойства грунтов. Эти изменения зависят не только от принятых конструктивно-технических решений, но и от технологических процессов. Повышение качества земляных сооружений можно достичь как путем проектирования, так и управления технологическими процессами при строительстве.

Возможность использования слабой толщи в качестве основания устанавливается по степени ее устойчивости, характеризуемой коэффициентом безопасности Kбез, для определения которого необходимо провести расчет осадки и устойчивости.

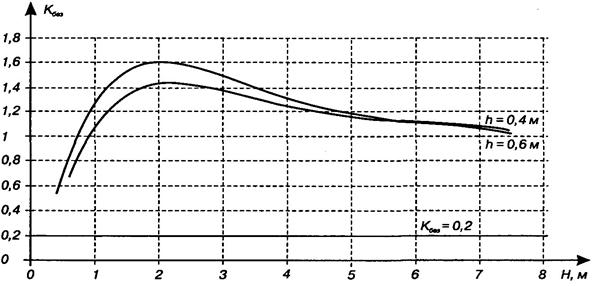

В зависимости от Kбез, определяемого для условий быстрой и медленной отсыпки, основание (в целом) относят к одному из типов в соответствии с табл. 1.1.

В дополнение к существующей методике индивидуального проектирования при интенсивной технологии следует учитывать особенности испытаний слабых грунтов для определения показателей их механических свойств. Исходные данные для расчета интенсивных технологических режимов:

а) проектные характеристики насыпи и основания (высота, ширина, заложение откосов);

б) результаты инженерно-геологических изысканий территории строительства;

Таблица 1.1

Типы слабых оснований

Тип основания

Определяющий признак

Характеристика устойчивости

Преобладающие деформации грунта наиболее опасного слоя

Возможность использования слабой толщи в качестве основания

I

Устойчивость обеспечена при любой скорости отсыпки насыпи

Сжатие

Можно использовать в качестве основания

IIA

Устойчивость при быстрой отсыпке не обеспечена, но достигается при медленной отсыпке

При быстрой отсыпке - сдвиг (выпор); при медленной - сжатие

Можно использовать в качестве основания при медленной отсыпке

IIБ

Для окончательного суждения о степени устойчивости необходимы лабораторные испытания

-

-

III

Устойчивость не может быть обеспечена ни при какой степени консолидации

-

-

в) параметры грунтоуплотняющей техники;

г) сроки строительства.

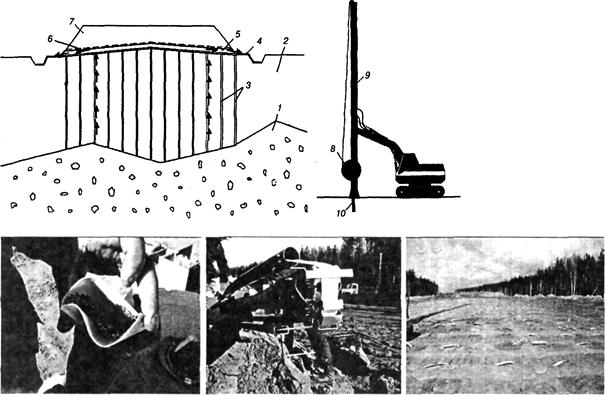

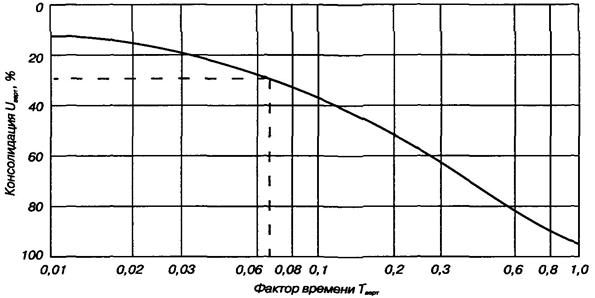

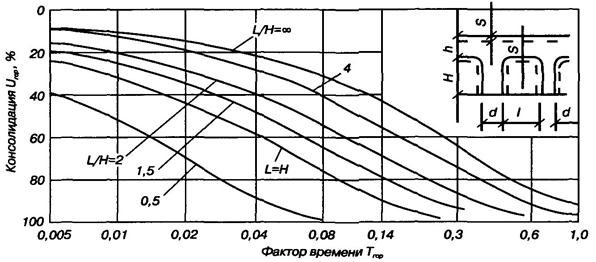

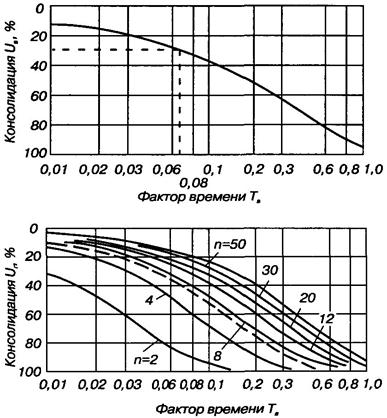

Для ускорения фильтрационной консолидации водонасыщенных грунтов основания в подготовительный период следует предусмотреть устройство дренажных прорезей и водоотводных канав (рис. 1.1), засыпанных песчано-гравийной смесью (ПГС).

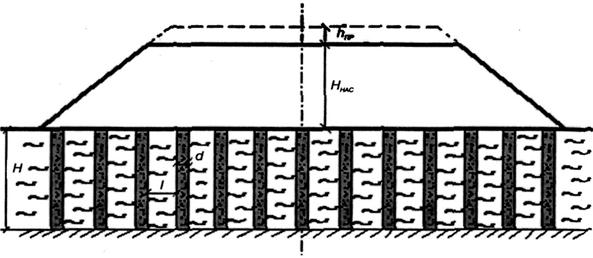

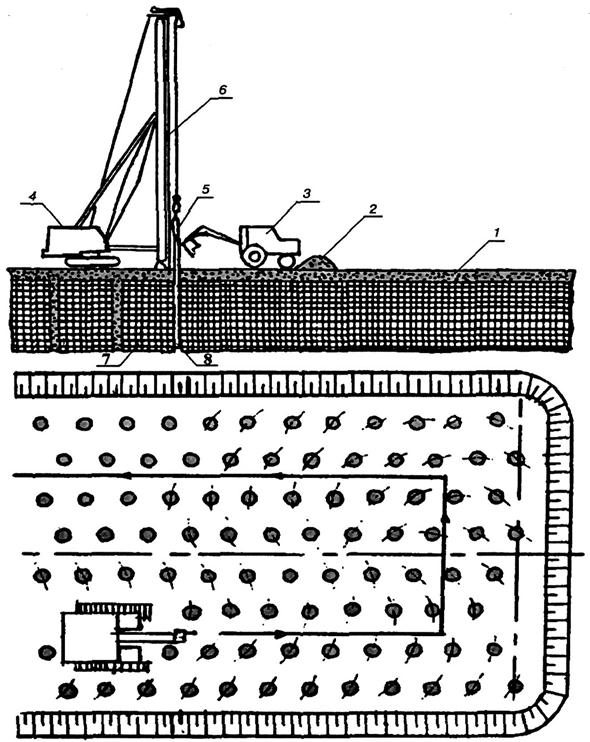

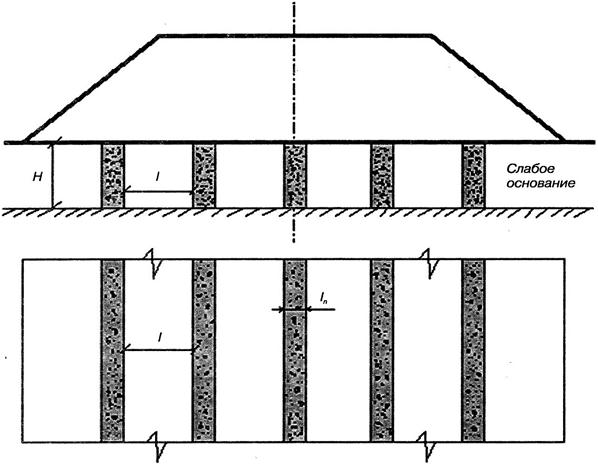

При значительной (расчетной) глубине слабого основания в дополнение к дренажным прорезям предусматривается устройство песчаных свай при погружении инвентарных труб с применением виброустановок, например виброоборудование LRB 125 - LRB 255 фирмы Либхерр; технология их устройства изложена в п.п. 9 - 11.



iii

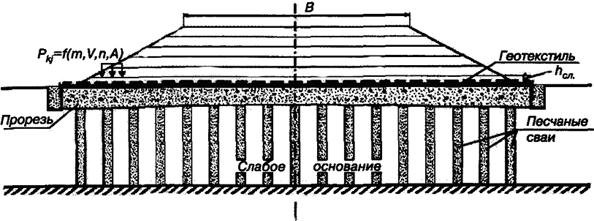

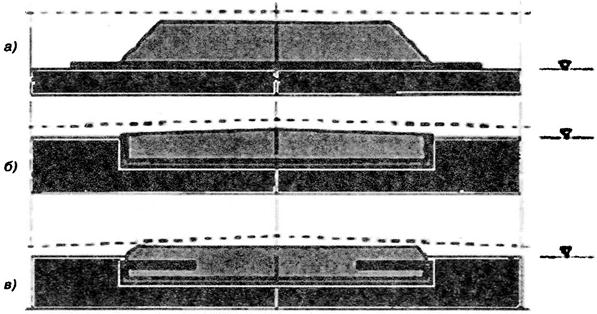

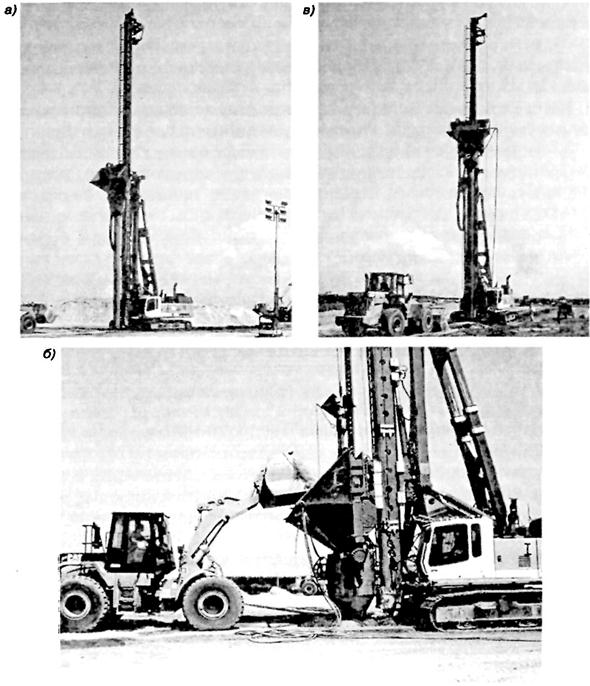

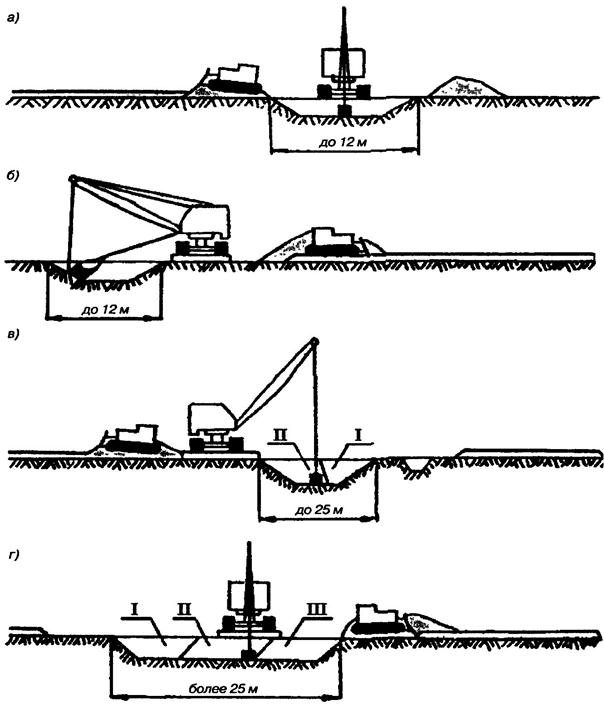

Рис. 1.1

2. ПАРАМЕТРЫ ИНТЕНСИВНОЙ ТЕХНОЛОГИИ ВОЗВЕДЕНИЯ ЗЕМЛЯНЫХ СООРУЖЕНИЙ

Проектирование интенсивной технологии состоит в выборе таких технологических параметров, которые в совокупности обеспечат улучшение эксплуатационных характеристик земляных сооружений:

- уменьшение осадки (S);

- повышение модуля деформации (Е);

- повышение прочностных характеристик грунта.

Параметры интенсивной технологии при строительстве земляных сооружений на слабых основаниях приведены в табл. 2.1.

На основании данных табл. 2.1. дополнительно в лабораторных условиях определяются характеристики:

1) для грунтов насыпи:

- максимальная плотность ρd, г/см3;

- оптимальная влажность Wonm, %.

2) для грунтов основания:

- влажность на границе текучести Wm, %;

- влажность на границе раскатывания Wp, %;

- число пластичности Jp, %.

При помощи этих величин определяется показатель текучести (показатель консистенции) для оценки деформативности основания [9].

Показатель текучести JL минеральных и органоминеральных грунтов рассчитывается по формуле:

                                                       (1)

Таблица 2.1

Параметры интенсивной технологии

Группа параметров

Наименование параметров

Обозначение параметров

Технологические и конструктивные

Грунт насыпи

Давление от веса грунта насыпи;

Рт

плотность грунта;

gп

высота насыпи;

Н

число слоев отсылки;

nс

толщина слоя отсыпки;

hс

крутизна откосов

mс

Каток

Давление от катка;

Рк

амплитуда вибрации;

А

частота вибрации;

v

вынуждающая сила;

F

скорость движения;

V

количество проходов;

Nп

время между проходами

Tож

Характеристики грунтов основания и замены (вырезки)

Плотность грунта;

gср

природная влажность;

Wпр

показатель консистенции грунта;

Jг

модуль деформации;

Е

модуль осадки;

e

сцепление;

C

угол внутреннего трения;

j

коэффициент фильтрации;

Kф

коэффициент пористости;

е

толщина замененного грунта

hзам

Характеристики геосинтетического материала (геотекстиль, георешетки и геосетки)

Толщина материала;

δ

поверхностная плотность;

gср

предел на растяжение;

Rр

наибольшее удлинение;

e0

модуль упругости;

Eсм

водопроницаемость;

прочность на продавливание;

Rпр

эффективный диаметр отверстий;

Q90,w

долговременная прочность

Rдп

По величине JL устанавливается консистенция грунта (табл. 2.2).

Таблица 2.2

Значения показателя текучести для различной консистенции грунта

Консистенция грунта

Показатель текучести JL

Твердая, полутвердая

0 - 0,25

Тугопластичная

0,25 - 0,50

Мягкопластичная

0,50 - 0,75

Текучепластичная

0,75 - 1,00

Текучая

> 1,00

3. РАСЧЕТ ОСАДКИ СЛАБОЙ ТОЛЩИ ОСНОВАНИЯ С УЧЕТОМ ИНТЕНСИВНОЙ ТЕХНОЛОГИИ

3.1. Методика расчетов

Расчет осадок производится по формулам:

                            (2)

                                     (3)

Sij = SГij + SKij,                                                           (4)

                                                        (5)

где SГij - осадка i-го слоя основания от веса грунта после отсыпки j-го слоя насыпи, м;

SКij - осадка i-го слоя основания от катка после отсыпки j-го слоя насыпи, м;

Sij - общая осадка от грунта и катка после отсыпки предыдущих слоев, м;

aj - проекция откоса j-го слоя насыпи, м;

bj - половина ширины j-го слоя насыпи, м;

hНi - высота отсыпанной насыпи, м;

hГi - мощность сжимаемого слоя, м;

g - плотность грунта насыпи, т/м3;

Ei - модуль деформации i-го слоя грунта основания, т/м2;

Zi - расстояние от поверхности грунта до середины i-го слоя основания, м;

РК - давление от катка, т/м2;

R1 и R2 - параметрические размеры насыпи [2].

                                          (6)

                                                                           (7)

Нагрузку от катка, действующую на слабое основание, определяют согласно схеме (рис. 3.1.1) по формуле:

                                                     (8)

где hсл - толщина уплотняемого слоя отсыпки, м;

l - длина вальца виброкатка, м;

MК - максимальная нагрузка на поверхности слоя от катка с вибрацией, т;

d - длина следа катка, м.

Длина следа катка d определяется по формуле [10]:

                                                          (9)

где q - линейное давление, т/м;

r - радиус вальца, м;

E0 - модуль деформации насыпного грунта, т/м2;

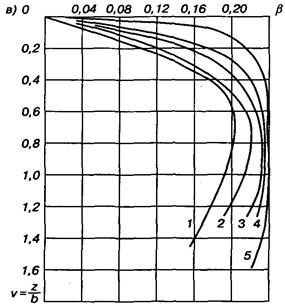

ξ - коэффициент перехода, который зависит от характера эпюры распределения давлений под вальцом катка.

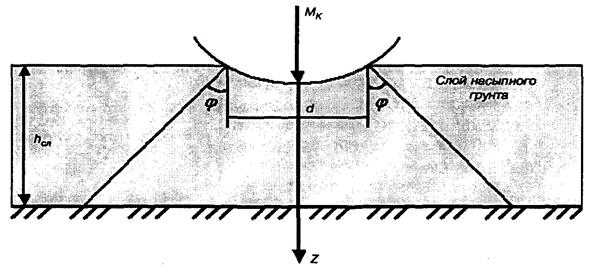

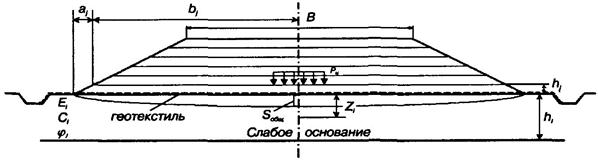

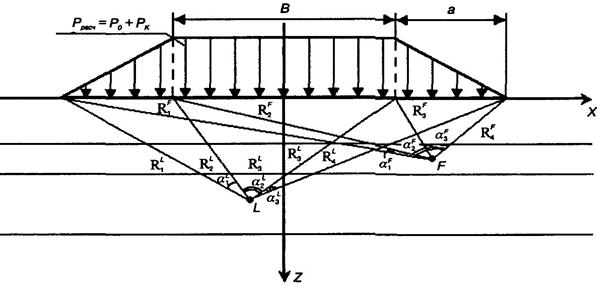

Рис. 3.1.1. Схема для определения нагрузки на основание от действия катка

Для упрощения практических расчетов величиной следа от катка пренебрегают.

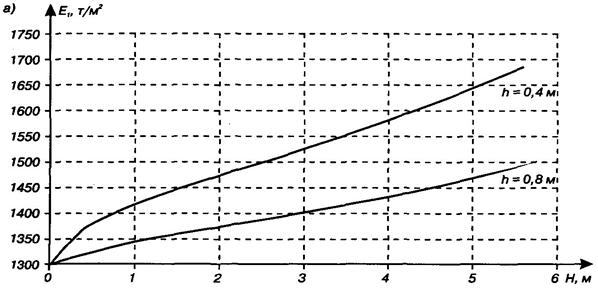

Основную характеристику слабых оснований - модуль деформаций Е определяют по следующим формулам:

                                    (10)

                                                  (11)

Eij = Eij-1 + DЕij,                                                       (12)

где Eij - модуль деформации i-го слоя основания после отсыпки j-го слоя насыпи, т/м2;

DEij - изменение модуля деформации i-го слоя основания после отсыпки j-го слоя насыпи, т/м2;

Wij - природная влажность грунта i-го слоя основания после отсыпке j-го слоя насыпи, %;

Sij - осадка i-го слоя основания после отсыпки j-го слоя насыпи, м;

hГi - толщина i-го слоя основания, м;

Еmax i и Emin i - максимальная и минимальная границы модуля деформации i-го слоя основания, т/м2;

JLmax i и JLmin i - максимальный и минимальный показатель консистенции грунта i-го слоя основания;

Wpi - влажность на границе раскатывания, %;

Jpi - число пластичности i-го слоя основания.

Формулы (2) - (12) допускают учет неоднородности основания, так как в них выделены характеристики грунта разной консистенции. Суть методики состоит в том, что после отсыпки первого и последующих слоев насыпи осадка и характеристики грунтов пересчитываются, и используются в качестве исходных данных для следующего шага расчетов. Одновременно появляется возможность целенаправленно улучшать строительные свойства грунтов при условии обеспечения устойчивости.

При управлении технологическими процессами [2] в каждом слое отсыпки необходимо в величине общей нагрузки на основание учесть параметры строительной нагрузки и принять в качестве управляемых параметров: толщину слоя и режим работы грунтоуплотняющей машины (скорость, частоту и амплитуду вибрации). Наибольшее влияние оказывают амплитуда вибрации и масса катка.

3.2. Примеры расчета осадки насыпи на слабом основании при применении интенсивной технологии на реальных объектах

Пример 1.

При строительстве насыпи высотой Н = 5,6 м (рис. 3.2.1) на участке железнодорожной линии Карпогоры-Вендинга разработаны два варианта интенсивной технологии:

Вариант 1. Отсыпка насыпи слоями по 0,8 м и уплотнение их виброкатком НАММ 2520D массой 17 т;

Вариант 2. Отсыпка насыпи слоями по 0,4 м и уплотнение их виброкатком НАММ 2520D массой 17 т.

Исходные данные для расчетов приведены в таблицах 3.2.1 - 3.2.3.

Значения проекции откоса j-го слоя насыпи aj и половины ширины j-го слоя насыпи bj поверху приведены в таблицах 3.2.4 и 3.2.5, значения R1, R2 и Рк в таблицах 3.2.6 и 3.2.7.

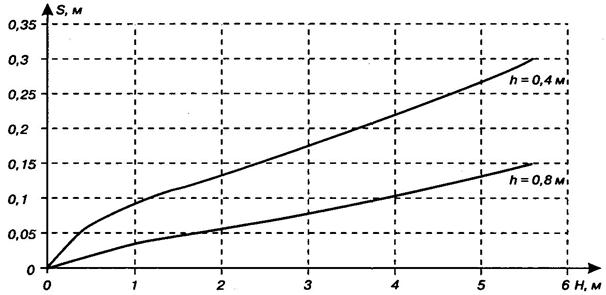

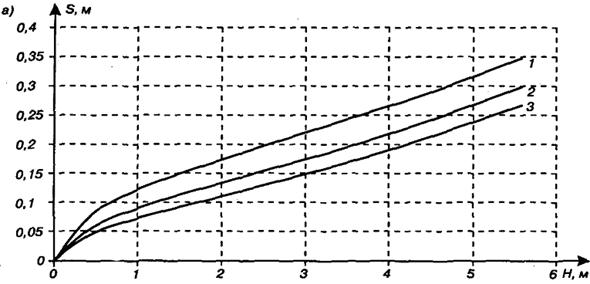

Используя полученные данные, определяют зависимость осадки грунтов слабого основания при реализации интенсивной технологии.

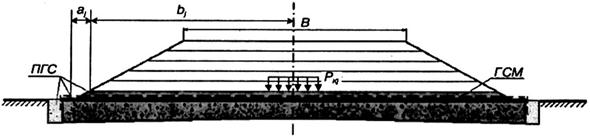

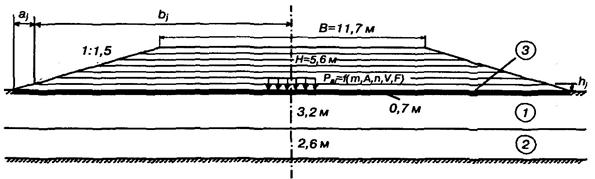

Рис. 3.2.1. Расчетная схема применения интенсивных технологических режимов при возведении железнодорожной насыпи высотой Н = 5,6 м:

1 - суглинок мягкопластичный; 2 - супесь текучепластичная; 3 - песчано-гравийная смесь

Таблица 3.2.1

Характеристика насыпи и катка

Параметры насыпи

Значения параметров

Плотность грунта насыпи, т/м3

1,65

Проектная высота насыпи, м

5,6

Толщина отсыпаемого слоя, м

0,8 (0,4)

Ширина основной площадки, м

11,7

Крутизна откоса

1,5

Количество слоев насыпи

7 (14)

Количество слоев основания

2

Каток

Масса, т

17

Вынуждающая сила, кН

190

Суммарная нагрузка от катка, кН

360

Длина вальца катка, м

2

Ширина следа от катка, м

0,4

Таблица 3.2.2

Характеристика слоев основания

Наименование показателей

1-й слой

2-й слой

Расстояние от поверхности основания до середины слоя, м

1,1

4,6

Начальный модуль деформации, т/м2

1300

2000

Мощность слоя грунта основания, м

2,2

4,8

Природная влажность, %

24

22

Влажность на границе раскатывания, %

16

17

Число пластичности Jp %

24

22

Макс, коэффициент консистенции JLmax i

1

1

Мин. коэффициент консистенции JLmin i

0

0

Макс, граница модуля деформации, т/м2

1900

3800

Мин. граница модуля деформации, т/м2

600

1250

Наименование грунта слабого основания

Суглинок

Супесь

Таблица 3.2.3

Прочностные характеристики грунта основания

Наименование параметра

1-й слой

2-й слой

Плотность грунта основания, т/м3

1,92

1,86

Угол внутреннего трения, град

16,3

18

Сцепление грунта, т/м2

1,5

0,2

Средневзвешенная плотность при переувлажненных грунтах, т/м3

0,92

0,9

Глубина расположения данного горизонта, м

2,2

7

Величина касательных напряжений для заданного горизонта, доли

0,14

0,16

Таблица 3.2.4

Значения aj и bj для 1-го варианта уплотнения

Слои

Проекция откоса насыпи аj, м

Половина основания отсыпанного слоя bj, м

1

1,2

13,05

2

2,4

11,85

6

7,2

7,05

7

8,4

5,85

Таблица 3.2.5

Значения аj и bj для 2-го варианта уплотнения

Слои

Проекция откоса аj, м

Половина основания отсыпанного слоя  bj, м

1

0,6

13,05

2

1,2

13,05

3

1,8

12,45

...

14

8,4

5,85

Таблица 3.2.6

Значения R1, R2 и PК для 1-го варианта уплотнения

Высота насыпи Нj, м

Нагрузка от катка РКi, т/м2

Суглинок мягкопластичный

Супесь текучепластичная

R1(1)

R2(1)

R1(2)

R2(2)

0,8

11,25

0,0102

1,4488

0,0262

1,2387

1,6

5,63

0,0224

1,4366

0,057

1,2079

...

5,6

1,61

0,1552

1,3038

0,3498

0,9151

Таблица 3.2.7

Значения R1, R2 и PК для 2-го варианта уплотнения

Высота насыпи Нj, м

Нагрузка от катка РКi, т/м2

Суглинок мягкопластичный

Супесь текучепластичная

R1(1)

R2(1)

R1(2)

R2(2)

0,4

22,5

0,0034

1,4904

0,0128

1,2458

0,8

11,25

0,0071

1,4867

0,0266

1,2319

1,2

7,5

0,0111

1,4827

0,0417

1,2169

5,6

1,61

0,1088

1,3849

0,3541

0,9044

Вариант 1: виброкаток массой 17 т, отсыпка грунта насыпи слоями по 0,8 м.

Первый слой насыпи:

а) Осадка 1-го слоя основания (мягкопластичный суглинок), при послойной отсыпке насыпи:

б) Осадка 2-го слоя основания (текучепластичная супесь):

В таком же порядке были проведены расчеты для оставшихся слоев. Общая осадка основания насыпи при первом технологическом варианте Sобщ = 0,150 м.

После отсыпки каждого слоя производилось уточнение модуля деформации Ei

Первый слой насыпи:

а) Изменение модуля деформации 1-го слоя основания (мягкопластичный суглинок):

Е11 = 1300 + 37,83 = 1337,82 т/м2

б) Изменение модуля деформации 2-го слоя основания (текучепластичная супесь):

Е21 = 2000 + 55,25 = 2055,25 т/м2

Расчеты изменения модуля деформации при отсыпке последующих слоев выполнены аналогично. Результаты расчетов осадки и изменения модуля деформации грунтов слабого основания насыпи Н = 5,6 м приведены в таблицах 3.2.8 и 3.2.9.

Таблица 3.2.8

Результаты расчета осадки и модуля деформации для варианта 1

Слои

Высота насыпи Н, м

Общая осадка насыпи, м

Изменение модуля деформации 1-го слоя Е1-j, т/м3

Изменение модуля деформации 2-го слоя Е2-j, т/м3

0

0

0

1300

2000

1

0,8

0,029

1337,82

2055,25

7

5,6

0,15

1493,82

2293,25

Таблица 3.2.9

Результаты расчета осадки и модуля деформации для варианта 2

Слои

Высота насыпи Н, м

Общая осадка насыпи, м

Изменение модуля деформации 1-го слоя Е1-j, т/м3

Изменение модуля деформации 2-го слоя Е2-j, т/м3

0

0

0

1300

2000

1

0,4

0,053

1368,55

2102

2

0,8

0,08

1402,82

2157,25

...

...

14

5,6

0,3

1686,45

2582,25

Рис. 3.2.2. Зависимость осадки основания от режима отсыпки насыпи Н = 5,6 м

По результатам расчетов построены графики, на которых наблюдается изменение осадки грунтов слабого основания и модуля деформации в процессе роста насыпи (рис. 3.2.2 и 3.2.3).

Были проведены технологические расчеты с применением различных вибрационных катков и построены графики изменения деформационных характеристик от общей нагрузки на слабое основание (рис. 3.2.4).

Сравнение вариантов интенсивной технологии показывает, что осадку грунта слабого основания можно увеличить в 1,8 - 2 раза, если уменьшить толщину отсыпки в 2 раза, увеличивая при этом число слоев. Это изменение просматривается с поочередной сменой консистенции грунта. Результаты изменения модуля деформации показывают, что изменение режима отсыпки и уплотнения увеличивает модуль деформации грунтов до максимального значения.

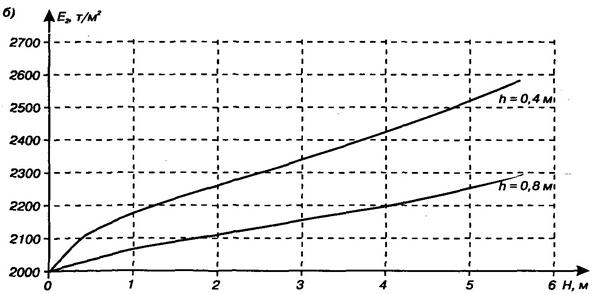

Рис. 3.2.3. Зависимость модуля деформации грунтов основания от режима отсыпки насыпи:

а - суглинка мягкопластичного; б - супеси текучепластичной



iii

iii

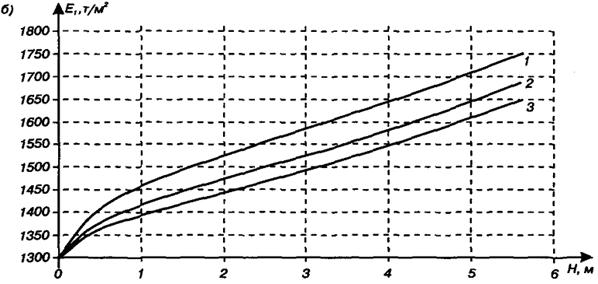

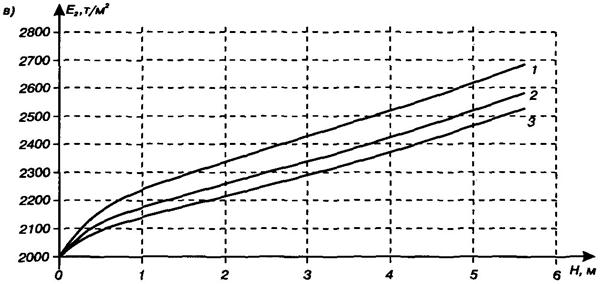

Рис. 3.2.4. Зависимость деформационных характеристик грунтов основания от общей нагрузки катков:

1 - Hamm 2720 D (494 кН); 2 - Hamm 2520 D (360 кН); 3 - ДУ-85 (280 кН);
а - изменение осадки; б, в - изменение модуля деформации 1-го слоя основания,
2-го слоя основания

Анализ результатов показывает, что наибольшее влияние на изменение деформационных характеристик (S и Е) оказывают параметры катка (табл. П.3): общая нагрузка катка, амплитуда и частота вибрации.

Вместе с тем, экспериментальные расчеты для разных технологических режимов показали необходимость контроля безопасности отсыпки. Предельное состояние грунтов наступает в наиболее уязвимом строительном этапе: при отсыпке первого слоя малой толщины, когда на основание действует наибольшая вибрационная нагрузка.

Пример 2:

Сооружение земляного полотна автомагистрали на участке подхода к мостовому переходу через р. Каму. Рассмотрим два варианта интенсивной технологии, основанные на применении грунтоуплотняющего виброкатка ДУ-85 массой 13 т:

Вариант 1: виброкаток 13 т, толщина отсыпки слоя 0,4 м;

Вариант 2: виброкаток 13 т, толщина отсыпки слоя 0,6 м.

В этом примере использованы исходные данные участка насыпи Н = 4 м (рис. 3.2.5) на ПК 28+00 с применением интенсивных технологических режимов (табл. 3.2.10 - 12).

iii

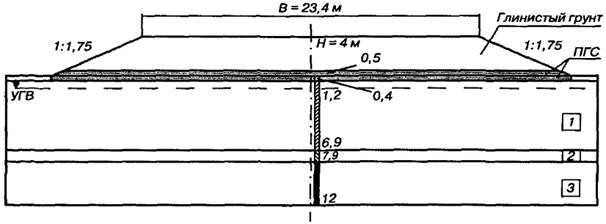

Рис. 3.2.5. Насыпь высотой 4 м на слабом основании

1 - мягкопластичная глина; 2 - песок мелкий; 3 - гравийный грунт

Значения проекции откоса j-го слоя насыпи aj и половины ширины j-го слоя насыпи bj приведены в таблицах 3.2.13 и 3.2.14.

Таблица 3.2.10

Характеристика насыпи и катка

Параметры

Значения параметров

Насыпь

Плотность грунта насыпи, т/м3

1,9

Проектная высота насыпи, м

4

Толщина отсыпаемого слоя, м

0,4 (0,6)

Ширина основной площадки, м

23,4

Крутизна откоса

1,75

Количество слоев насыпи

2

Каток

Масса, т

13

Вынуждающая сила, кН

150

Суммарная нагрузка от катка, кН

280

Длина вальца катка, м

2

Ширина следа от катка, м

0,4

Таблица 3.2.11

Характеристика слоев основания

Наименование показателей

1-й слой

2-й слой

Расстояние от поверхности основания до середины слоя, м

0,4

3,65

Начальный модуль деформации, т/м2

641

641

Мощность слоя грунта основания, м

0,8

5,7

Природная влажность, %

33

33

Влажность на границе раскатывания, %

20

20

Число пластичности Jp, %

21

21

Max коэффициент консистенции, Jlmax i

1

1

Min коэффициент консистенции, JLmin i

0

0

Мах граница модуля деформации, т/м2

2500

2500

Min граница модуля деформации, т/м2

300

300

Наименование грунта слабого основания

Глина

Глина

Таблица 3.2.12

Прочностные характеристики грунта основания

Наименование параметра

1-й слой

2-й слой

Плотность грунта основания, т/м3

1,86

1,86

Угол внутреннего трения, град

7,3

7,3

Сцепление грунта, т/м2

0,7

0,7

Средневзвешенная плотность при переувлажненных грунтах, т/м3

1,86

1,86

Глубина расположения данного горизонта, м

0,8

6,5

Величина касательных напряжений для заданного горизонта, доли

0,04

0,2

Результаты расчетов размеров насыпи R1, R2 и нагрузки от катка на основание отсыпанного слоя РК приведены в таблицах 3.2.15 и 3.2.16.

Таблица 3.2.13

Значения аj и bj для 1-го варианта уплотнения

Слои

Проекция откоса насыпи aj, м

Половина основания отсыпанного слоя bj, м

1

0,7

18

2

1,4

17,3

10

7

11,7

Таблица 3.2.14

Значения аj и bj для 2-го варианта уплотнения

Слои

Проекция откоса насыпи aj, м

Половина основания отсыпанного слоя bj, м

1

1,05

17,65

2

2,1

16,6

7

7

11,7

Таблица 3.2.15

Значения R1, R2 и РК для 1-го варианта уплотнения

Высота насыпи Нj, м

Нагрузка откатка PКj, т/м2

Глина мягкопластичная (выше УГВ)

Глина мягкопластичная (ниже УГВ)

R1(1)

R2(1)

R1(2)

R2(2)

0,4

17,5

0,0008

1,5486

0,0073

1,3707

0,8

8,75

0,0017

1,5477

0,0152

1,3629

...

...

4

1,75

0,0128

1,5366

0,1096

1,2684

Таблица 3.2.16

Значения R1, R2 и РК для 2-го варианта уплотнения

Высота насыпи Нj, м

Нагрузка откатка PКj, т/м2

Глина мягкопластичная (выше УГВ)

Глина мягкопластичная (ниже УГВ)

R1(1)

R2(1)

R1(2)

R2(2)

0,6

11,67

0,0013

1,5481

0,0112

1,3669

1,2

5,83

0,0027

1,5467

0,0237

1,3544

4

1,75

0,0128

1,5366

0,1096

1,2684

Используя полученные данные, определяют зависимость осадки грунтов слабого основания при реализации интенсивной технологии.

Вариант 1: виброкаток 13 т, отсыпка грунта насыпи слоями по 0,4 м.

Первый слой насыпи:

а) Осадка 1-го слоя основания (глина мягкопластичная), при послойной отсыпке насыпи:

б) Осадка 2-го слоя основания (глина мягкопластичная):

В таком же порядке были проведены расчеты для оставшихся слоев. Общая осадка основания насыпи при первом технологическом варианте Sобщ = 0,429 м.

Расчеты отсыпки всех слоев насыпи по второму варианту интенсивной технологии проведены аналогично. После расчетов каждого слоя производилось уточнение Еi. Результаты расчетов осадки и модуля деформации слабого основания насыпи H = 4 м на ПК 28+00 приведены в таблицах 3.2.17 и 3.2.18.

По результатам расчетов построены графики, на которых наблюдается изменение осадки грунтов слабого основания и модуля деформации в процессе возведения насыпи (рис. 3.2.6 - 3.2.8).

Аналогичным способом были получены данные для насыпей на ПК 5+17,77 (рис. 3.2.9) и ПК 9+50 (рис. 3.2.10) при двух режимах отсыпки и построены графики зависимости осадки и модуля деформации слабого основания. Результаты расчета осадки по поперечникам приведены в таблицах 3.2.19 - 3.2.22. По результатам расчетов построены графики, на которых можно проследить изменение осадки (рис. 3.2.11 и 3.2.12) и модуля деформации данных грунтов (рис. 3.2.13 - 3.2.18) в процессе послойного уплотнения слоев насыпи виброкатком.

Таблица 3.2.17

Результаты расчета осадки и модуля деформации для 1-го варианта

Слой

Высота насыпи Н, м

Общая осадка насыпи, м

Модуль деформации 1-го слоя Е1-j, т/м2

Модуль деформации 2-го слоя Е2-j, т/м2

0

0

0

641

641

1

0,4

0,103

1086,24

703,86

2

0,8

0,153

1302,05

734,24

...

9

3,6

0,392

2335

878,81

10

4

0,429

2495,29

900,81

Таблица 3.2.18

Результаты расчета осадки и модуля деформации для 2-го варианта

Слой

Высота насыпи Н, м

Общая осадка насыпи, м

Модуль деформации 1-го слоя Е1-j, т/м2

Модуль деформации 2-го слоя Е2-j, т/м2

0

0

0

641

641

1

0,6

0,072

952,14

685

6

3,6

0,263

1777,67

800,24

7

4

0,304

1954,71

825,38

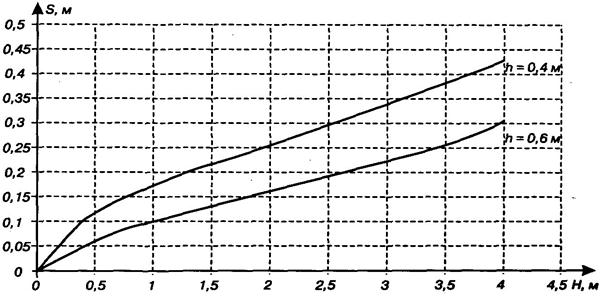

Рис. 3.2.6. Зависимость осадки основания от режима отсылки насыпи H = 4 м

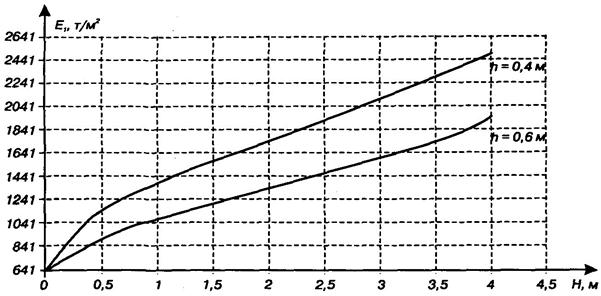

Рис. 3.2.7. Зависимость модуля деформации 1-го слоя основания (глина мягкопластичная)
от режима отсыпки насыпи

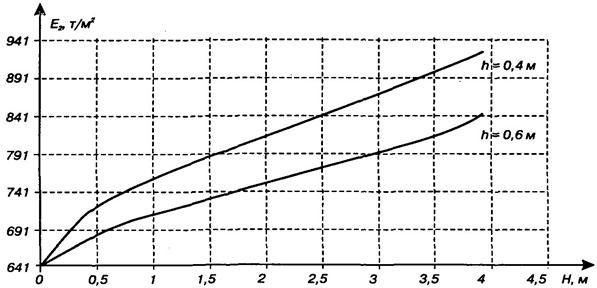

Рис. 3.2.8. Зависимость модуля деформации 2-го слоя основания (глина мягкопластичная)
от режима отсыпки насыпи

Таблица 3.2.19

Результаты расчета осадки и модуля деформации слабого основания насыпи H = 7,5 м на ПК 5+17,77 (каток массой 13 т, толщина слоев отсыпки 0,4 м)

Слой

Высота насыпи H, м

Общая осадка насыпи, м

Модуль деформации 1-го слоя Е1-j, т/м2

Модуль деформации 2-го слоя Е2-j, т/м2

Модуль деформации 3-го слоя Е3-j, т/м2

0

0

0

650

650

641

1

0,4

0,069

1067,86

806

830,62

2

0,8

0,098

1244,29

872,86

910,24

...

...

18

6,8

0,407

3114,43

1574,86

1757,76

19

7,5

0,429

3248,14

1625

1818,52

Таблица 3.2.20

Результаты расчета осадки и модуля деформации слабого основания насыпи Н = 7,5 м на ПК 5+17,77 (каток массой 13 т, толщина слоев отсыпки 0,6 м)

Слой

Высота насыпи Н, м

Общая осадка насыпи, м

Модуль деформации 1-го слоя Е1-j, т/м2

Модуль деформации 2-го слоя E2-j, т/м2

Модуль деформации 3-го слоя E3-j, т/м2

0

0

0

650

650

641

1

0,6

0,055

982,43

774,43

791,86

2

1,2

0,082

1145,86

835,71

866,24

12

7,5

0,314

2551,71

1363,14

1502,14

iii

Рис. 3.2.9. Насыпь высотой 7,5 м на ПК 5+17,77

iii

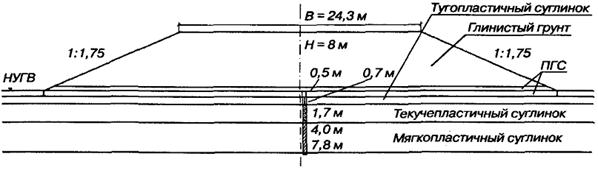

Рис. 3.2.10. Схема насыпи на ПК 9+50

Таблица 3.2.21

Результаты расчета осадки и модуля деформации слабого основания насыпи H = 8 м на ПК 9+50 (каток массой 13 т, толщина слоев отсыпки 0,4 м)

Слой

Высота насыпи Н, м

Общая осадка насыпи, м

Модуль деформации 1-го слоя Е1-j, т/м2

Модуль деформации 2-го слоя E2-j, т/м2

Модуль деформации 3-го слоя E3-j, т/м2

0

0

0

1347

650

1181

1

0,4

0,084

1675,25

854,29

1288,47

2

0,8

0,122

1823,13

945,29

1337

19

7,6

0,568

3561,88

2026,14

1907,27

20

8

0,6

3687

2104,14

1947,13

Таблица 3.2.22

Результаты расчета осадки и модуля деформации слабого основания насыпи H = 8 м на ПК 9+50 (каток массой 13 т, толщина слоев отсыпки 0,6 м)

Слой

Высота насыпи Н, м

Общая осадка насыпи, м

Модуль деформации 1-го слоя Е1-j, т/м2

Модуль деформации 2-го слоя E2-j, т/м2

Модуль деформации 3-го слоя E3-j, т/м2

0

0

0

1347

650

1181

1

0,6

0,059

1577,75

793

1255,53

2

1,2

0,09

1698

867,29

1295,4

13

8

0,424

3001,25

1677

1721,8

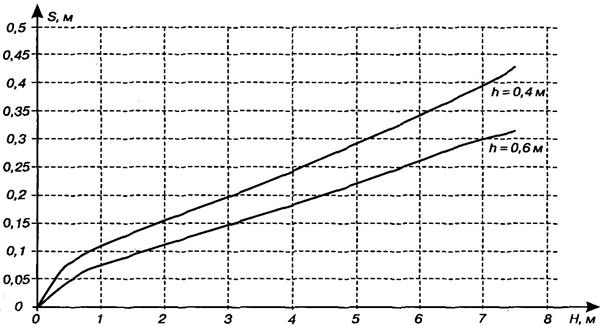

Рис. 3.2.11. Зависимость осадки основания от режима отсыпки насыпи Н = 7,5 м на ПК 5+17,77 и уплотнения катком массой 13 т

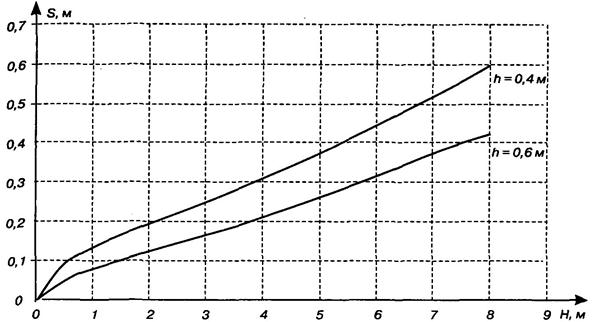

Рис. 3.2.12. Зависимость осадки основания от режима отсыпки насыпи Н = 8 м на ПК 9+50

Рис. 3.2.13. Зависимость модуля деформации 1-го слоя основания от режима отсыпки насыпи Н = 7,5 м

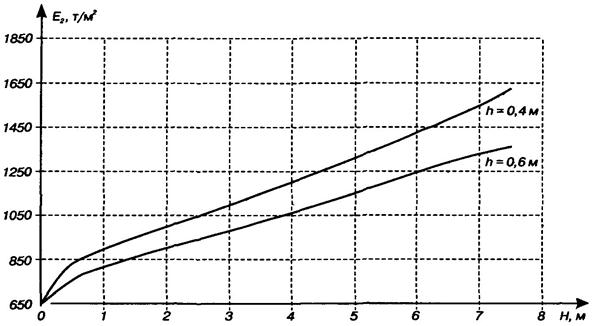

Рис. 3.2.14. Зависимость модуля деформации 2-го слоя основания от режима отсыпки насыпи Н = 7,5 м

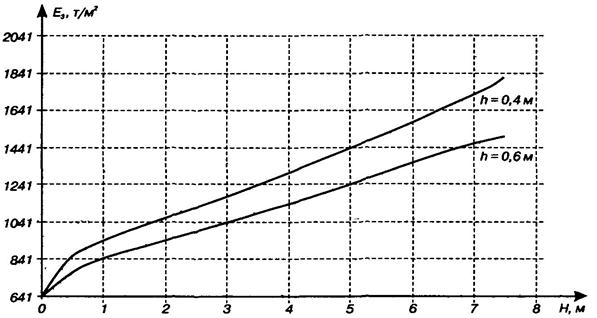

Рис. 3.2.15. Зависимость модуля деформации 3-го слоя основания от режима отсыпки насыпи Н = 7,5 м

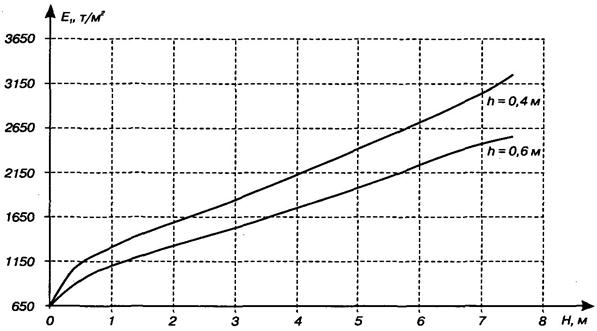

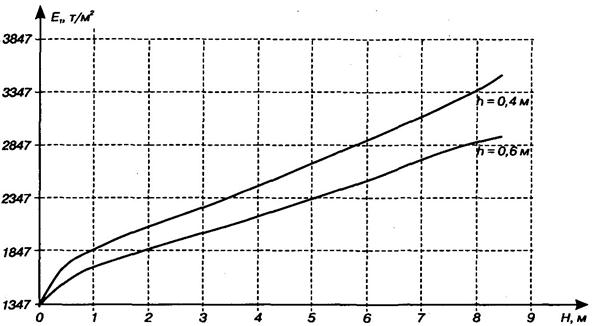

Рис. 3.2.16. Зависимость модуля деформации 1-го слоя основания от режима отсыпки насыпи Н = 8 м

iii

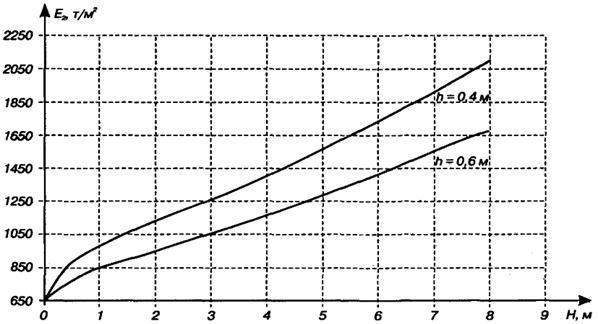

Рис. 3.2.17. Зависимость модуля деформации 2-го слоя основания от режима отсыпки насыпи Н = 8 м

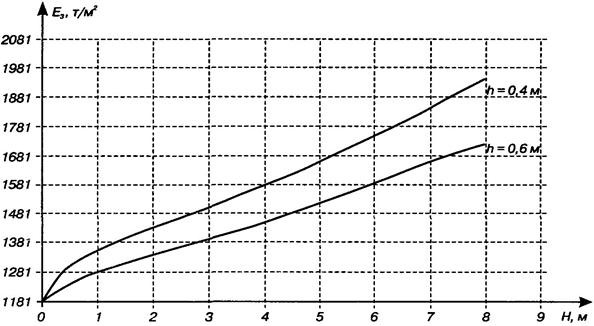

Рис. 3.2.18. Зависимость модуля деформации 3-го слоя основания от режима отсыпки насыпи Н = 8 м

4. ОЦЕНКА УСТОЙЧИВОСТИ СЛАБОГО ОСНОВАНИЯ

4.1. Методика расчетов

После определения конечной осадки необходимо рассчитать устойчивость и определить тип основания по коэффициенту безопасности [1; 8].

Ограничением применения интенсивной технологии возведения земляных сооружений является природная влажность грунта основания, поэтому в методике учитывается ее влияние на устойчивость основания с помощью коэффициента безопасности Kбез.

При низкой влажности силы внутреннего трения и сцепления между частицами противодействуют уплотнению. Максимальная плотность в сухом состоянии достигается при оптимальной влажности грунта, грунт становится легкоуплотняемым. При более высокой влажности и низкой водопроницаемости не достигается требуемая плотность грунта, т.е. повышенная влажность приводит к уменьшению плотности, что влияет на коэффициент безопасности.

Значение Kбез для многослойного основания в целом определяется минимальным значением коэффициента стабильности, установленного для слагающих слоев  [9]. Коэффициент стабильности или безопасности для какого-либо слоя определяется как отношение безопасной нагрузки Pбез к расчетной Pрасч.

                                                         (13)

где Pбез - безопасная нагрузка для заданного горизонта слабой толщи, т/м2;

Pрасч - расчетная нагрузка, равная:

Pрасч = Pо + PК,                                                       (14)

где Pо - проектная нагрузка на основание от веса сооружения, т/м2.

Pо = gн · (h + S),                                                      (15)

где gн - средневзвешенная плотность грунта земляного сооружения, т/м3;

h - высота сооружения, м;

S - осадка, м;

PК - приведенная нагрузка (вес и вынуждающая сила) виброкатка, т/м2.

Под Pбез для слоя понимается максимальная нагрузка на его поверхности, при которой ни в одной точке в рассматриваемом слое не возникает предельного равновесия. Pбез определяется для каждого слоя основания по формуле:

                                                   (16)

где C - сцепление грунта на расчетном горизонте, т/м2;

j - угол внутреннего трения грунта на расчетном горизонте, град;

gср - средневзвешенная плотность грунта, расположенного выше рассматриваемого горизонта, т/м3;

Z - глубина расположения данного горизонта от уровня подошвы сооружения, м;

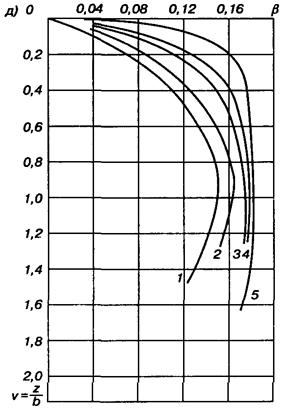

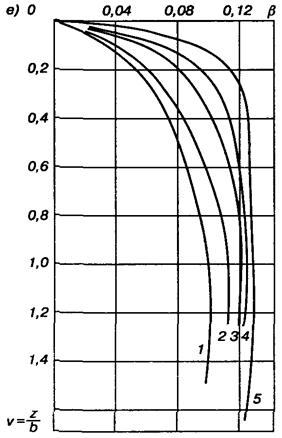

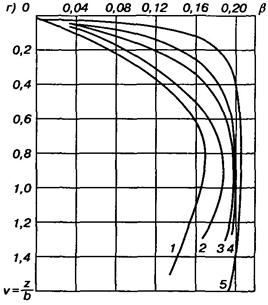

b - коэффициент, отражающий влияние касательных напряжений для данного горизонта, выраженных в долях от напряжений на поверхности основания, определяется по графикам (рис. 4.1.1).

Оценку устойчивости слабого основания также проводят по напряженно-деформируемому состоянию грунтов в различных точках основания (рис. 4.1.2).

При определении устойчивости основания рассчитываются напряжения, которые возникают от расчетной нагрузки, представленной собственным весом насыпи и нагрузкой от катка. В этом случае используют коэффициент стабильности [5]:

где s1 и s2 - нормальные напряжения, возникающие в грунте основания от веса насыпи и катка.

iii

Рис. 4.1.1. Графики для определения коэффициента b при угле внутреннего трения:

а - j = 0°, б - j = 5°, в - j = 10°, г - j = 15°, д - j = 20°, е - j = 30°;
при отношении 2a/B равном: 1 - 10,0; 2 - 3,0; 3 - 1,0; 4 - 0,6; 5 - 0,2.



Рис. 4.1.2. Схема для прогноза устойчивости основания при оценке
напряженно-деформированного состояния грунтов

При послойном возведении земляного сооружения в режиме интенсивной технологии при расчете Kбез и Kстаб для каждого слоя необходимо учитывать изменение прочностных характеристик грунта основания C и j. С этой целью при последующей отсыпке и уплотнении слоя в качестве расчетных берутся C и j, улучшенные за счет динамического уплотнения ранее отсыпанных слоев.

Интенсивная технология улучшает прочностные характеристики C и j по следующей пошаговой схеме (под контролем Kбез):

1) исходное состояние грунтов основания с характеристиками ρнач., Wнач., JL, Cнач., jнач.

2) уплотнение основания под нагрузкой Pрасч = P1слоя + IPК.

3) изменение характеристик грунта: ρ1, W1 = Wнач. - DW, JL, C1, j1 и так далее при последующем уплотнении слоев насыпи.

Изменение характеристик C и j устанавливают по результатам компрессионных и сдвиговых испытаний после отсыпки каждого слоя с учетом эффекта интенсивной технологии - увеличения плотности грунта ρ, уменьшения влажности W и улучшения JL.

Их ориентировочные значения приведены в табл. П.1.2.

Если в результате расчетов Kбез ³ 1, то в заданном режиме уплотнения и при принятой толщине слоя устойчивость конструкции обеспечена. Если Кбез < 1, то необходимо изменить технологические параметры (или назначить дополнительные мероприятия).

Первоначальный выбор режима уплотнения (нагрузка от катка, скорость движения) и толщины отсыпанного слоя должен быть осуществлен по результатам пробного уплотнения.

На устойчивость грунтовых массивов влияет темп отсыпки насыпи. При Kбез близком к единице и быстром приложении нагрузки может произойти выпор грунта. В качестве контрольной характеристики принимается время t достижения насыпью данной осадки St, которая определяется по методике Н.А. Цытовича [7].

В случае нарушения устойчивости основания при оптимальном технологическом режиме рассматриваются дополнительные мероприятия для обеспечения устойчивости земляной конструкции:

- пригрузочные бермы;

- частичная замена слабого грунта;

- армирование слабого основания;

- различные свайные конструкции и др.

4.2. Примеры оценки устойчивости слабого основания

Пример 1

Расчеты безопасной нагрузки и коэффициента Kбез с учетом улучшения прочностных характеристик проведены для всех вариантов технологических режимов при послойной отсыпке насыпи на участке железнодорожной линии Карпогоры-Вендинга и сведены в таблицы 4.2.1 - 4.2.2.

Таблица 4.2.1

Результаты расчет Kбез, для 1-го варианта уплотнения насыпи H = 5,6 м

Слой

Высота насыпи H, м

Kбез1

Kбез2

1

0,8

1,18

1,11

2

1,6

1,8

1,7

3

2,4

1,91

1,8

4

3,2

1,82

1,71

5

4

1,66

1,56

6

4,8

1,49

1,4

7

5,6

1,35

1,27

Таблица 4.2.2

Результаты расчет Kбез для 2-го варианта уплотнения насыпи H = 5,6 м

Слой

Высота насыпи H, м

Kбез1

Kбез2

1

0,4

0,62

0,53

2

0,8

1,12

0,95

3

1,2

1,44

1,23

4

1,6

1,63

1,39

5

2

1,71

1,46

6

2,4

1,73

1,47

7

2,8

1,7

1,45

8

3,2

1,64

1,4

9

3,6

1,58

1,34

10

4

1,5

1,28

11

4,4

1,43

1,22

12

4,8

1,37

1,17

13

5,2

1,3

1,11

14

5,6

1,24

1,06

Для примера определим значения коэффициента безопасности Kбез грунтов слабого основания при отсыпке первого и второго слоев насыпи.

Первый слой насыпи (0,8 м; РК = 11,25 т/м2, см табл. 3.2.6):

а) Коэффициент безопасности Kбез1 1-го слоя основания (мягкопластичного суглинка):

Pрасч 1 = 1,65(0,8 + 0,029) + 11,25 = 12,62 т/м2

б) Коэффициент безопасности К6ез2 2-го слоя основания (текучепластичная супесь):

Pрасч2 = 1,65(0,8 + 0,029) + 11,25 = 12,62 т/м2

Второй слой насыпи:

а) Коэффициент безопасности Kбез1 1-го слоя основания (мягкопластичного суглинка):

Ррасч1 = 1,65(1,6 + 0,048) + 5,63 = 8,34 т/м2

б) Коэффициент безопасности Kбез2 2-го слоя основания (текучепластичная супесь):

Pрасч2 = 1,65(1,6 + 0,048) + 5,63 = 8,34 т/м2

При отсыпке последующих слоев были проведены аналогичные расчеты и построены графики изменения Kбезi слоев слабого основания в зависимости от послойного возведения насыпи (рис. 4.2.1).

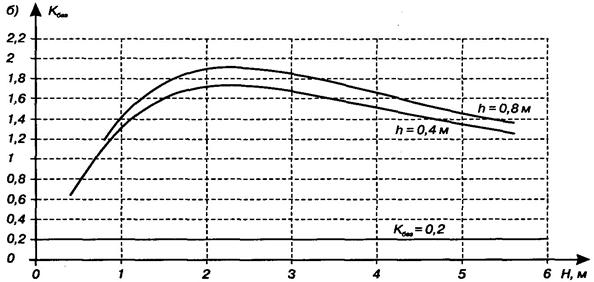

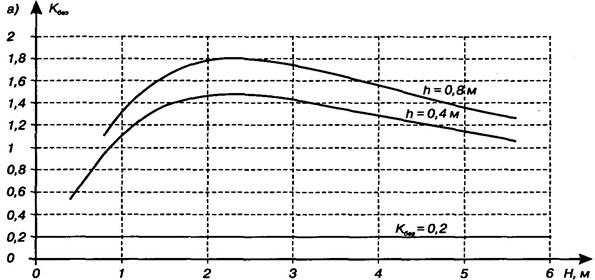

Рис. 4.2.1. Изменение Kбез в процессе послойной отсыпки насыпи высотой 5,6 м:

а - слоя суглинка мягкопластичного, б - слоя супеси текучепластичной

Были проведены технологические расчеты с применением различных вибрационных катков и построены графики изменения Kбез от общей нагрузки на слабое основание при послойной отсыпке насыпи (рис. 4.2.2).

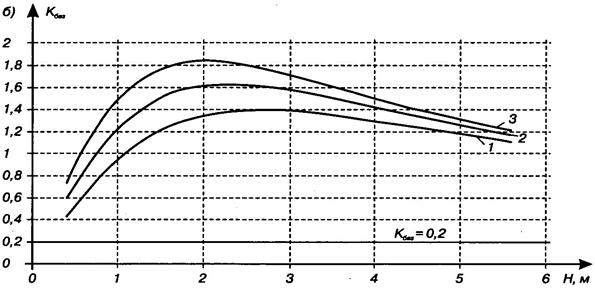

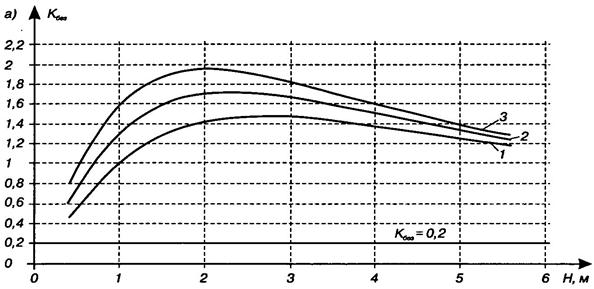

Рис. 4.2.2. Зависимость Кбез в процессе отсыпки насыпи слоями 0,4 м от общей нагрузки катков:

1 - Hamm 2720 D (494 кН), 2 - Hamm 2520 D (360 кН), 3 - ДУ-85 (280 кН);
а - изменение Kбез 1-го слоя основания, б - изменение Kбез 2-го слоя основания

Применение интенсивной технологии позволило улучшить деформационные (e, Е) и прочностные (C, j) характеристики грунта основания, при этом не происходит нарушение устойчивости слабого основания (Kбез ³ 1).

Пример 2

Расчет основной контрольной характеристики Kбез в зависимости от технологических решений проведен на примере возведения насыпи высотой Н = 7,5 м на ПК 5+17,77 и высотой Н = 8 м на ПК 9+50. Характеристики грунтов основания даны в приложении 1.

По формулам (13) - (16), проведены расчеты и построены графики (рис. 4.2.3 и 4.2.4) изменения коэффициента безопасности наиболее слабых слоев основания в процессе отсыпки насыпи с учетом пошагового улучшения сдвиговых характеристик.

Рис. 4.2.3. Изменение Kбез суглинка текучепластичного в процессе послойной отсыпки насыпи высотой 7,5 м на ПК 5+17,77

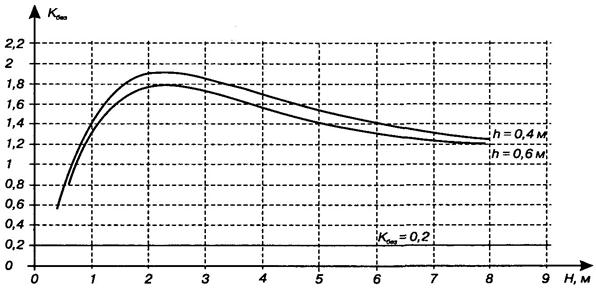

Рис. 4.2.4. Изменение Kбез суглинка текучепластичного в процессе послойной отсыпки насыпи высотой 8 м на ПК 9+50

Расчеты безопасной нагрузки и коэффициента Kбез с учетом улучшения прочностных характеристик проведены для всех вариантов технологических режимов при послойной отсыпке слоев насыпи и сведены в таблицы 4.2.3 - 4.2.6.

Таким образом, применение интенсивной технологии на ПК 5+17,77 и на ПК 9+50 позволяет улучшить деформационные (e, Е) и прочностные (C, j) характеристики грунтов основания. При этом не происходит нарушение устойчивости слабого основания при отсыпке последних слоев (Kбез ³ 1). На основе расчетов рекомендуется в целях обеспечения безопасного режима возведения земляного полотна толщину отсыпки первых слоев принимать 0,8 - 1,0 м.

Такой же вывод об эффективности применения интенсивной технологии сделан для ПК 4+71,77 и ПК 7+00 со следующими грунтами в основании: суглинок мягкопластичный и глина полутвердой консистенции.

Таблица 4.2.3

Результаты расчета Kбез для 1-го варианта уплотнения насыпи Н = 7,5 м на ПК 5+17,77

Слой

Высота насыпи H, м

Kбез1

Kбез2

Kбез3

1

0,4

0,9

0,53

0,94

2

0,8

1,98

1,08

1,69

3

1,2

2,65

1,41

2,11

4

1,6

3,01

1,56

2,3

5

2

3,16

1,6

2,4

6

2,4

3,19

1,58

2,41

7

2,8

3,15

1,53

2,37

8

3,2

3,09

1,46

2,32

9

3,6

3,03

1,4

2,27

10

4

2,97

1,33

2,22

11

4,4

2,92

1,27

2,18

12

4,8

2,89

1,21

2,15

13

5,2

2,87

1,15

2,13

14

5,6

2,87

1,11

2,12

15

6

2,88

1,18

2,12

16

6,4

2,91

1,13

2,14

17

6,8

2,96

1,09

2,17

18

7,2

2,86

1,05

2,21

19

7,5

2,76

1,05

2,29

Таблица 4.2.4

Результаты расчета Kбез для 2-го варианта уплотнения насыпи Н = 7,5 м на ПК 5+17,77

Слой

Высота насыпи H, м

Kбез1

Kбез2

Kбез3

1

0,6

1,14

0,67

1,19

2

1,2

2,17

1,21

1,92

3

1,8

2,62

1,41

2,17

4

2,4

2,72

1,43

2,09

5

3

2,68

1,38

2,04

6

3,6

2,58

1,32

1,96

7

4,2

2,48

1,23

1,87

8

4,8

2,39

1,15

1,79

9

5,4

2,31

1,18

1,73

10

6

2,26

1,1

1,69

11

6,6

2,23

1,1

1,66

12

7,5

2,16

1,03

1,6

Таблица 4.2.5

Результаты расчета Kбез для 1-го варианта уплотнения насыпи Н = 8 м на ПК 9+50

Слой

Высота насыпи H, м

Kбез1

Kбез2

Kбез3

1

0,4

3,51

0,56

0,9

2

0,8

6,25

1,19

1,75

3

1,2

7,96

1,59

2,25

4

1,6

8,78

1,81

2,51

5

2

8,99

1,91

2,59

6

2,4

8,84

1,92

2,56

7

2,8

8,51

1,88

2,48

8

3,2

8,09

1,82

2,38

9

3,6

7,65

1,76

2,26

10

4

7,21

1,69

2,15

11

4,4

6,79

1,65

2,04

12

4,8

6,4

1,58

1,93

13

5,2

6,04

1,52

1,84

14

5,6

5,71

1,47

1,75

15

6

5,41

1,42

1,67

16

6,4

5,13

1,37

1,6

17

6,8

4,88

1,33

1,53

18

7,2

4,65

1,3

1,47

19

7,6

4,43

1,27

1,42

20

8

4,24

1,25

1,37

Таблица 4.2.6

Результаты расчета Kбез для 2-го варианта уплотнения насыпи Н = 8 м на ПК 9+50

Слой

Высота насыпи H, м

Kбез1

Kбез2

Kбез3

1

0,6

5,04

0,8

1,29

2

1,2

8,06

1,47

2,23

3

1,8

9,09

1,74

2,54

4

2,4

9

1,79

2,54

5

3

8,47

1,73

2,41

6

3,6

7,79

1,64

2,24

7

4,2

7,13

1,54

2,06

8

4,8

6,52

1,45

1,91

9

5,4

5,98

1,36

1,76

10

6

5,51

1,31

1,64

11

6,6

5,1

1,28

1,53

12

7,2

4,73

1,22

1,43

13

8

4,32

1,2

1,32

Как показали расчеты на поперечниках ПК 5+00; ПК 5+17,17; ПК 8+36а; ПК 13+00; ПК 18+00; ПК 19+50; ПК 24+00 при отсыпке первых и последних слоев Kбез < 1, в связи с чем на этих участках для применения интенсивной технологии необходимо предусмотреть дополнительные мероприятия, например, армирование геосинтетическим материалом (и на основании расчетов - их сочетание).

5. ОСОБЕННОСТИ ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ НАСЫПИ НА СЛАБОМ ОСНОВАНИИ

Устойчивость насыпи определяется по методике круглоцилиндрических поверхностей скольжения (КЦПС) [6] с дополнительным пошаговым учетом параметров строительной нагрузки РК.

В качестве исходных данных принимаются следующие параметры:

- геометрические размеры насыпи (высота, ширина поверху);

- строительная нагрузка;

- показатели крутизны откосов - m;

- плотность грунта насыпи gн;

- плотность грунта основания g;

- углы внутреннего трения грунтов насыпи и основания j;

- удельные сцепления грунтов насыпи и основания C;

- мощность слоев грунта слабого основания hi.

Для расчетов устойчивости поперечное сечение насыпи разбивают на блоки (рис. 5.1).

Устойчивость насыпи оценивают коэффициентом устойчивости Kуст. Коэффициент устойчивости каждого блока, смещение которого возможно по поверхности круглого цилиндра, определяется как отношение суммы моментов сил, удерживающих блоки отсыпанной части насыпи от вращения относительно оси, проходящей через точку О, к сумме моментов сдвигающих сил относительно той же оси. При этом внешние силы раскладывают на составляющие, нормальные и тангенциальные к поверхности скольжения:

                                                        (18)

В блоках, расположенных левее вертикально направленного радиуса кривой смещения, возникают тангенциальные составляющие веса блока TК, которые направлены в сторону, противоположную смещению грунта.

Таким образом, часть тангенциальных составляющих веса отсеков относится к удерживающим силам Tуд, другая часть - к сдвигающим силам Тсдв. Формула коэффициента устойчивости грунтового массива на каждом шаге отсыпки насыпи принимает вид:

                                        (19)

Ni = gi · ωi · cosbi,                                                     (20)

Tсдв-i = (gi · ωi + PК) · sinbi,                                               (21)

где Ni - сила трения, возникающая в i-м блоке;

Сi · li - сила сцепления i-го блока с поверхностью скольжения;

Tyд-i - удерживающая сила, действующая на i-й блок;

Тсдв-i - сдвигающая сила, действующая на i-й блок, с учетом нагрузки от катка PК;

gi - удельный вес i-го блока;

ωi - площадь i-го блока;

bi - угол наклона поверхности скольжения к горизонту в пределах i-го блока;

j - угол внутреннего трения грунта насыпи;

C - удельное сцепление грунта насыпи.

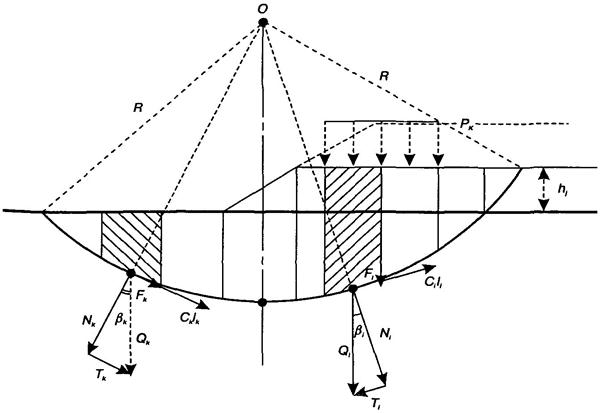

Рис. 5.1. Схема разбивки на блоки поперечного сечения насыпи и основания

Для оценки устойчивости имеет значение критическая кривая смещения, т.е. такая кривая, при которой коэффициент устойчивости Kуст имеет наименьшее значение.

Задача состоит в том, чтобы найти такое положение поверхности скольжения, при котором коэффициент устойчивости минимален после каждого отсыпанного слоя. Поиск коэффициента устойчивости сводится к решению оптимизационной задачи, параметрами которой являются координата точки вращения и радиус поверхности круглого цилиндра.

Координаты центра критической поверхности скольжения (Х0, Y0) определяют по программам для ПЭВМ или по графику Ямбу (рис. 5.2) в зависимости от величины λ и средней крутизны откосов m. В начале определяют безразмерные координаты x0, у0 критической поверхности скольжения. Абсолютные значения координат получают в пошаговом режиме путем умножения их безразмерных значений на высоту слоя отсыпки:

Х0 = х0 · Н                                                             (22)

Y0 = y0 · H                                                             (23)

                                                         (24)

где gw - плотность грунта насыпи, т/м3;

H - высота насыпи, м;

jw - угол внутреннего трения насыпного грунта, град.;

Cw - удельное сцепление грунта насыпи, т/м2.

Параметры C и j определяются в пошаговом режиме после отсыпки каждого слоя.

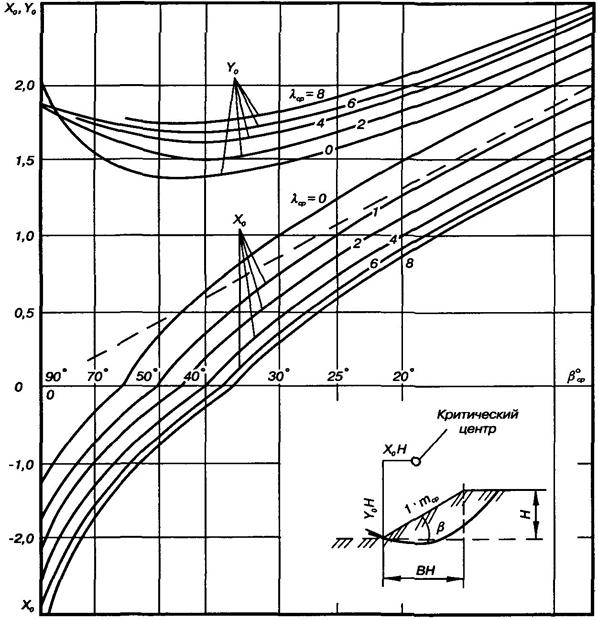

Рис. 5.2. График Ямбу

6. ВЫБОР ГЕОСИНТЕТИЧЕСКОГО МАТЕРИАЛА ПРИ ИНТЕНСИВНОЙ ТЕХНОЛОГИИ

В сочетании с интенсивной технологией геосинтетический материал (ГСМ) позволяет улучшить структуру и прочность слабых грунтов в основании. Его применение позволяет эффективно влиять на параметры строительных нагрузок и влажность грунтов. Укладка ГСМ в основании насыпи необходима в целях увеличения устойчивости основания. В ходе интенсивного уплотнения возрастает поровое давление, в этом случае устройство геотекстильной прослойки в основании позволяет под вибрационной нагрузкой от катка отжимать и отводить воду, тем самым, уменьшая влажность водонасыщенных грунтов. Геосинтетический материал позволяет снижать напряжения и способствует улучшению структуры уплотняемых грунтов [3].

При применении интенсивной технологии геосинтетический материал должен обладать следующими эксплуатационными характеристиками:

• относительное удлинение ГСМ под расчетной нагрузкой не должно превышать 80 %;

• материал в своей структуре должен иметь бесконечные нити, так как вибрационное уплотнение армирующего слоя может привести его к расползанию;

• фильтрационные свойства не должны уменьшаться при увеличении плотности материала;

• ГСМ должен иметь нежесткое механическое закрепление нитей в процессе изготовления, чтобы обеспечивались его дренажные свойства во всех направлениях.

На всем участке строительства рекомендуется укладывать геотекстиль, который должен обладать высокой прочностью, с большим армирующим эффектом; высокими водопроводящими свойствами в плоскости материала; иметь повышенное сопротивление против повреждений в процессе строительства.

Наиболее распространенные виды геосинтетических материалов ведущих фирм-производителей (Bonar, Polyfelt, Тепах, Geolon, Huesker Synthetis и др.) имеют следующие свойства:

• Bonar HS - высокопрочный тканый геотекстиль из полипропилена (рис. 6.1), обладающий водопроводящими свойствами и устойчивостью против повреждений. Основные разновидности этого тканого материала со всеми техническими характеристиками приведены в табл. 6.1.

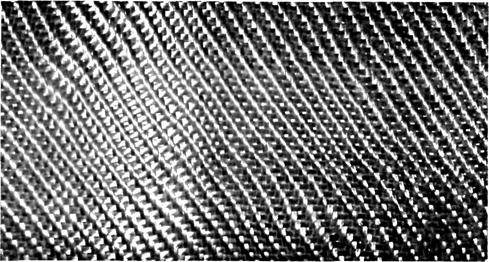

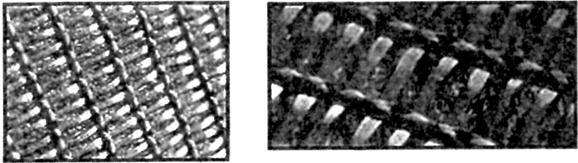

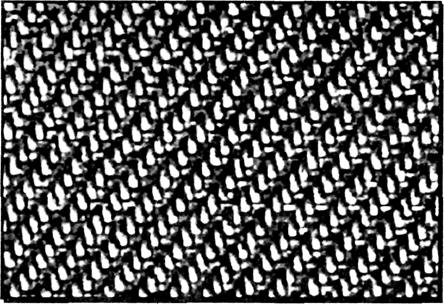

Рис. 6.1. Высокопрочный тканный геотекстиль Bonar HS

Таблица 6.1

Технические характеристики тканного геотекстиля Bonar

Характеристики материала

HS 100/50

HS 100/70

HS 150/50

HS 200/50

HS 300/50

HS 400/50

HS 600/100

Прочность на растяжение, кН/м:

в продольном направлении

110

110

157

205

300

438

580

в поперечном направлении

58

80

59

57

50

60

105

Прочность при удлинении, кН/м:

6 %

50

50

75

100

-

200

354

10 %

100

75

150

200

-

400

600

Относительное удлинение при разрыве, %

в поперечном направлении

12

11

12

12

20

12

10

Прочность на разрыв CBR, Н

6000

7000

7200

7300

-

8700

-

Водопроницаемость, м/с

45´10-3

11´10-3

38´10-3

20´10-3

-

10´10-3

7´10-3

Толщина при давлении 2 кПа, мм

-

-

0,7

0,93

1,33

1,83

2,3

Плотность, г/м2

285

275

383

481

690

862

1300

Rock PEC - высокопрочный армирующий геотекстиль (рис. 6.2), обладающий водопроводящими свойствами и устойчивостью против повреждений. Этот геотекстиль совмещает функцию армирующей геосетки с дренирующими возможностями. Основные разновидности этого нетканого материала со всеми строительными характеристиками приведены в табл. 6.2;

Рис. 6.2. Армирующий материал с высоким пределам прочности Полифелт Rock РЕС

Таблица 6.2

Технические характеристики армирующего геотекстиля

Характеристики

РЕС 35

РЕС 50

РЕС 75

РЕС 100

РЕС 150

РЕС 200

РЕС 35/35

РЕС 50/50

РЕС 75/75

РЕС 100/100

Направление армирования

Однонаправлено

Двунаправлено

Предел на растяжение, кН/м:

продольное

35

50

75

100

150

200

35

50

75

100

поперечное (ИСО 10319)

4

4

14

14

14

14

35

50

75

100

Максимальное удлинение, %:

продольное

13

13

13

13

13

13

13

13

13

13

поперечное (ИСО 10319)

60

60

60

60

60

60

13

13

13

13

Прочность на растяжение, кН/м:

при 2 %

6

7,5

12

14

22

30

6

7,5

12

14

при 3 %

8,5

11

17

19

31

45

8,5

11

17

19

при 5 % (ИСО 10319)

15

22

30

33

51

72

15

22

30

33

Водопроницаемость, 10-3 м/с:

перпендикулярно плоскости материала 2 kРа [Е ДИН 60500/4]

2,5

2,5

2,5

2,5

2,5

2,5

1,0

1,0

1,0

1,0

в плоскости материала 20 kPа [ИСО 12958]

10

10

10

10

10

10

10

10

10

10

Толщина, мм [ЕН 964-1]

1,9

2,1

2,3

2,4

2,8

2,9

2,4

2,6

2,8

3,0

Масса, г/м2 [ЕН 965]

280

310

340

370

450

540

330

370

450

540

• Полифелт F - двухсторонний геотекстиль из бесконечных нитей (рис. 6.3). Один слой - фильтр, другой - механическая защита фильтра. Эта конструкция уменьшает риск повреждения и заиления, при одновременно высокой водопроницаемости. Технические характеристики приведены в табл. 6.3.

Рис. 6.3. Двухсторонний геотекстиль из бесконечных нитей Полифелт F

Таблица 6.3

Технические характеристики двухстороннего геотекстиля из механически упрочненных нитей

Свойства
(Нормы испытаний)

F 60

F 70

F 80

Количество перетяжек

25

35

40

Эффективный диаметр отверстий Q90, мм (ЕН ИСО 12956)

0,08

0,08

0,08

Водопроницаемость в плоскости, 10-3 м2/с:

2 kРа

2,5

1,8

1,5

20 kРа

2,5

1,6

1,3

Прочность на растяжение, кН/м, вдоль/поперек

23/23

30/30

35/35

Удлинение при максимальном растяжении, %, вдоль/поперек (ЕН ИСО 10319)

85/85

85/85

85/85

Удельная работа деформации, Дж/м (ЕН ИСО 10319)

10000

13000

15000

Усилие сжатия, кН (ЕН ИСО 12236)

3,3

4,5

6,5

Толщина, мм при 2 kРа (ЕН 964-1)

3,5

5,0

6,5

Толщина, мм при 2 kРа (ЕН 964-1)

3,5

5,0

6,5

Масса, г/м2 (ЕН 965)

400

600

800

• Geolon PP - тканый геотекстиль (рис. 6.4), изготовленный из полипропиленовых лент, применяется для армирования грунтов основания (рис. 6.5) и разделения грунтовых слоев. Материал обладает высокой прочностью при малом удлинении, устойчивостью к механическим повреждениям, отличается хорошими контактными характеристиками с грунтом. Ширина материала 5,2 м. Geolon РР является химически инертным к щелочам и кислотам и сохраняет свою прочность в агрессивной среде (табл. 6.4).

Рис. 6.4. Геотекстиль Geolon РР

Таблица 6.4

Технические характеристики Geolon

Механические характеристики

РР 15

РР 25

РР 40

РР 60

РР 80

РР 100 s

РР 120

РР 120 s

РР 200

РР 200 s

РР 300

РР 500

Продольное направление (ЕН ИСО 10319):

Предел прочности на разрыв, кН/м

15

25

40

60

80

100

120

120

200

200

300

500

Удлинение при максимальной нагрузке, %

20

15

14

8

11

12

12

14

11

14

12

10

Нагрузка при 10 % удлинении, кН/м

10

17

30

-

75

85

100

100

160

150

230

-

Нагрузка при 5 % удлинении, кН/м

6

8

13

40

40

45

60

55

80

50

110

400

Поперечное направление (ЕН ИСО 10319):

Предел прочности на разрыв, кН/м

15

25

40

60

80

100

40

120

40

200

40

50

Удлинение при максимальной нагрузке, %

11

13

7

8

11

8

7

7

7

13

7

9

Гидравлические и фильтрационные характеристики

Расход воды, л/м2 с при Dh = 100 мм (НЕН 5167)

16

10

25

35

20

15

30

15

10

25

15

25

Водяной столб, мм при v = 10 мм/с (НЕН 5167)

100

75

25

15

29

45

17

29

100

20

40

33

Эффективный размер пор Q90, мкр (НЕН 5168)

175

180

290

400

250

250

500

250

350

500

300

300

Физические характеристики

Масса на единицу площади, г/м2 (ЕН 965)

100

110

180

230

360

360

360

500

530

940

700

1200

Толщина, мм при нагрузке 2 кН/м2 (ЕН 964-1)

0,50

0,50

0,80

1,10

1,10

1,20

1,30

1,70

2,00

3,30

2,60

3,20

Рис. 6.5. Схемы армирования слабого основания

• СТАБИЛЕНКА (STABILENKA) - полиэфирная ткань, обладающая, благодаря специальной технологии, высоким начальным модулем упругости и хорошими фильтрующими свойствами. Геотекстиль выпускается девяти типов с различной прочностью на раздир, толщиной волокон и типом плетения.

Характеристики материала:

Масса, г/м2 ....................................................................................

365 - 1960

Прочность на раздир в продольном направлении, кН/м ….........

150 - 1000

Прочность на раздир в поперечном направлении, кН/м ….........

45 - 100

Водопроницаемость при водном столбе в 100 мм, л/см2 …........

2 - 25

Применяется для укрепления откосов и слабых грунтов, служащих основанием для строительства дорог, аэродромов, дамб, волнорезов. Может быть использована в качестве армирующей прослойки под изолирующими слоями свалок промышленных и бытовых отходов.

Водопроницаемость ГСМ должна быть выше водопроницаемости грунта верхнего слоя основания. Одна из возможных схем устройства прослойки ГСМ в основании приведена на рис. 6.6.

При проектировании и строительстве насыпи на слабом основании, армированном геосинтетическим материалом, должна быть решена следующая задача [3; 5].

Накопленную величину дефицита удерживающих сил (разность между удерживающими и сдвигающими силами в пределах каждого блока до горизонта укладки ГСМ), должна воспринимать прослойка из геосинтетического материала. Следовательно формула для расчета коэффициента устойчивости принимает вид:

                                        (25)

Расчетная прочность армоэлемента (геосинтетической прослойки) Rp, определяется по формуле:

                                                         (26)

где Тmax - максимальная нагрузка, воспринимаемая ГСМ, соответствующая величине накопленного дефицита удерживающих сил на горизонте предполагаемого расположения армоэлемента;

Kb - коэффициент запаса для гибких армоэлементов, принимаемый равным 1,1 ÷ 1,75;

А1 - коэффициент учета ползучести, принимают равным 0,5 ÷ 0,8;

А2 - коэффициент учета стыковки, взаимного перекрытия и соединения полотен ГСМ, принимают 0,8;

А3 - коэффициент учета влияния природных факторов, принимаемый равным 0,9.

Для повышения устойчивости насыпи на слабом основании рекомендуется соблюдение следующих условий [5; 8]:

- геосинтетический материал укладывается на выравнивающий слой из песка;

- угол внутреннего трения песка для нижнего слоя насыпи и выравнивающего слоя должен быть не менее 30°;

- коэффициент трения ГСМ по песку должен составлять не менее 0,85 ÷ 0,9 от коэффициента трения песка.

Пример выбора ГСМ для укладки в основании автодорожной насыпи Н = 8 м на подходах к мостовому переходу через р. Каму на ПК 9+50 (см. пример 2 на с. 21).

Технологическое давление на прослойку ГСМ определяется по формуле:

PГСМ ³ Pн                                                            (27)

где Pн - наибольшее давление от действия катка и веса осыпанного грунта;

Pн = Pгj + Pki                                                           (28)

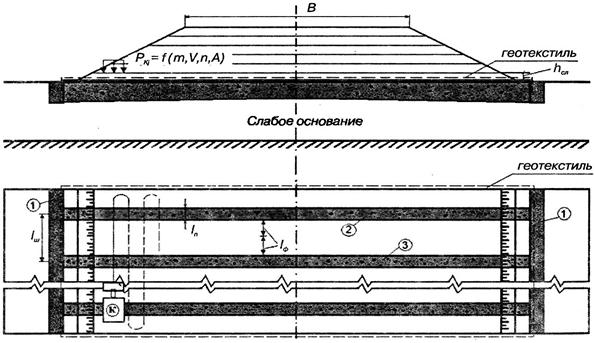

Рис. 6.6. Схема укладки геотекстиля в основании

Расчетами (п. 3.2) установлено, что наибольшее давление на грунт основания возникает при отсыпке первых и последних слоев во всех режимах уплотнения земляного полотна. Самое большое давление возникает в первом режиме при отсыпке первого слоя Pн = 18,4 кПа, которое удовлетворяет условию (27).

РГСМ = 20 кПа ³ Pн = 18,4 кПа

Применительно к примеру 2 возведения земляного полотна Н = 8 м для укладки в основание подбирают ГСМ, выдерживающий данное технологическое давление и обладающий по возможности большой водопропускной способностью как вдоль, так и поперек волокон. Например, для устройства насыпи можно выбрать: геотекстиль фирмы Bonar HS 150/50 и Polyfelt Rock PEC 150, а также Huesker Stabilenka 150/50.

7. ПРОГНОЗ ВО ВРЕМЕНИ ОСАДКИ НАСЫПИ НА СЛАБОМ ОСНОВАНИИ

7.1. Методика расчетов

Для прогноза скорости прохождения осадки слоев слабых грунтов необходимо определить консолидационные характеристики, которые могут быть получены по классификационным таблицам или по результатам испытаний образцов, взятых из слабых слоев [5].

Испытания на консолидацию могут быть выполнены при одинаковом пути фильтрации на нескольких образцах разной высоты или при различных путях фильтрации идентичных образцов.

Один из образцов нагружают заданной степенью нагрузки и ведут замеры деформации через определенные промежутки времени. Результаты измерений заносят в журнал и строят графическую зависимость полулогарифмического вида λ = F(lgt). Для сокращения времени испытания опыт может быть закончен, когда экспериментальные точки кривой λ = F(lgt) укладываются на прямую.

Для прогноза осадки во времени целесообразнее использовать степенную зависимость Н.Н. Маслова [1], которая учитывает фильтрационные свойства и ползучесть скелета грунта:

                                                      (29)

где Tи - время завершения заданной степени консолидации слоя;

tu - время достижения заданной степени консолидации образца, мин;

Hф - путь фильтрации воды из расчетного слоя, см;

hф - путь фильтрации воды из образца, см;

п - показатель консолидации, определяется по графику (рис. 7.1.1) в зависимости от числа пластичности и консистенции грунта или по результатам испытаний образцов с разными условиями фильтрации [1]:

                                                            (30)

где t1 и t2 - время, в течение которого достигается заданное уплотнение грунта в образцах с высотой соответственно h1 и h2.

Полученное время Tи сравнивается с проектными сроками строительства конкретного объекта, так как оно определяет технологический перерыв между окончанием возведения насыпи и устройством дорожной одежды.

Если Tи превышает допускаемые сроки, то назначаются дополнительные мероприятия для ускорения осадки насыпи (прорези, дрены, временная пригрузка и т.д.).

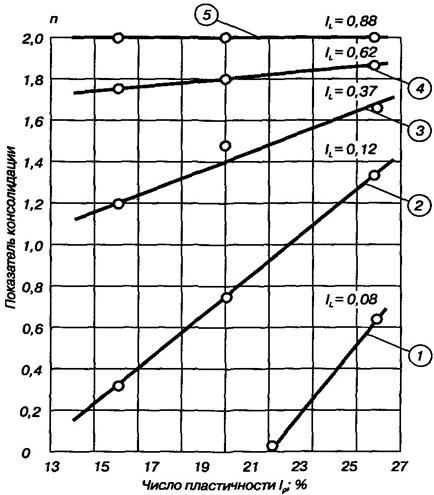

Рис. 7.1.1. Зависимость показателя консолидации n от числа пластичности
грунта
Jp и его консистенции JL:

1 - твердая консистенция, 2 - полутвердая консистенция, 3 - тугопластичная консистенция,
4 - мягкопластичная консистенция, 5 - текучепластичная и текучая консистенция

7.2. Пример расчета времени прохождения осадки

Рассмотрим ход осадки применительно к примеру сооружения насыпи Н = 8 м (см. п. 3.2.), срок 0,5 года.

В результате испытаний образцов текучепластичного суглинка на консолидацию ОАО «Уралгипротранс» были полученные кривые консолидации (рис. 7.2.1 и рис. 7.2.2).

iii

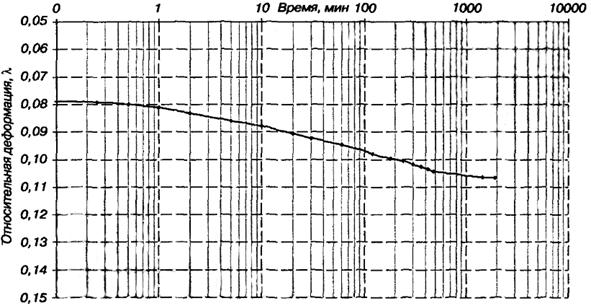

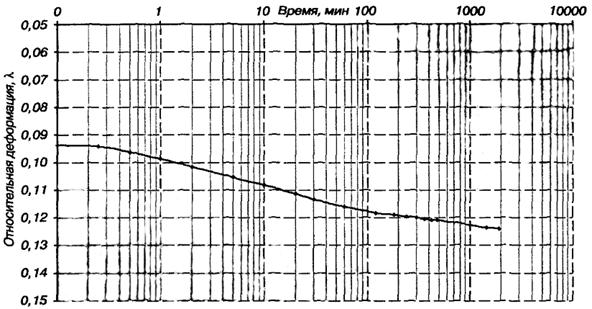

Рис. 7.2.1. Кривая консолидации текучепластичного суглинка при двухсторонней
фильтрации под расчетной нагрузкой Р
= 0,2 МПа и hобр = 2,5 см

iii

Рис. 7.2.2. Кривая консолидации текучепластичного суглинка при двухсторонней
фильтрации под расчетной нагрузкой Р = 0,2 МПа и
hобр = 2,5 см

Анализ кривых показывает существенную (условно-мгновенную) осадку образцов. Это означает, что глинистые грунты имеют малопрочные структурные связи.

Определим консолидацию слабого основания на примере насыпи Н = 8 м. Основание насыпи представлено суглинком различной консистенции, включая преобладающую толщу суглинка текучепластичной консистенции h = 2,3 м.

На кривых консолидации определяем время достижения 50 % степени консолидации. Для этого вычисляют относительную деформацию λu = 50 %, соответствующую 50 % первичному фильтрационному уплотнению, которая равна среднему арифметическому между деформациями, соответствующими нулевому и 100 % уплотнению:



Для расчета tu = 50 % определим среднее значение времени достижения 50 % степени консолидации по первой и второй кривым консолидации.

Коэффициент фильтрационной консолидации рассчитывается по формуле:

                                                         (31)

где N - фактор времени при заданной степени консолидации, определяется по таблицам (приложение 3);

hф - путь фильтрации воды из образца, см.

В нашем случае коэффициент фильтрационной консолидации при достижении 50 % степени консолидации будет равен:

Время достижения 50 % степени консолидации будет равно:

Поскольку время консолидации превышает требуемый срок строительства земляного полотна = 0,5 года), предложена конструкция насыпи с устройством в основании прорезей. Методика расчета насыпи с прорезями в основании изложена в разделе 9.

8. ВЗАИМОДЕЙСТВИЕ ИНТЕНСИВНОЙ ТЕХНОЛОГИИ С УСТРОЙСТВОМ ДРЕНАЖА

Устройство дренажа в сочетании с интенсивными технологическими режимами возведения земляных сооружений способствует улучшению прочностных и деформационных характеристик грунтов слабого основания. Концепция такого взаимодействия состоит в том, чтобы с помощью дренажа регулировать влажность грунтов основания в том режиме, который является оптимальным для реализации интенсивной технологии.

Если врезка в водоупор не предусмотрена, то устроенный дренаж будет являться несовершенным. Для установления эффективности работы дренажа, помимо его гидравлических параметров, требуется произвести расчеты сроков осушения водонасыщенного основания и снижения влажности по сравнению с влажностью до осушения.

В случае несовершенного дренажа при значительной мощности водоносного слоя сроки осушения определяются по формуле:

                                              (32)

где т0 - водоотдача;

J0 - средний уклон кривой депрессии, определяется по табл. 8.1;

Таблица 8.1

Значения J0 по данным [6] в зависимости от вида грунта

Наименование грунта

J0

Крупнопесчаные

0,003 - 0,006

Песчаные

0,006 - 0,020

Супесчаные

0,020 - 0,050

Суглинки

0,050 - 0,100

Глины

0,100 - 0,150

Тяжелые грунты

0,150 - 0,200

Торфяные грунты

0,020 - 0,120

Таблица 8.2

Осредненные значения Kф в зависимости от вида грунта

Наименование грунтов

 м/сут

Плотная глина

0,09

Глина

0,09 - 0,12

Суглинок

0,12 - 0,22

Супесь

0,22 - 0,45

Песок

0,45 - 0,55

Гравий

0,6 - 0,9

f - положение кривой депрессии, определяется по формуле:

f = h0 + J0 · Lм                                                         (33)

При осушении грунта удаляется капиллярная вода, остается только пленочная.

В этом случае т0 = n0, где n0 - активная пористость, определяется по формуле:

                                                           (34)

где е - коэффициент пористости грунта;

ρs - плотность грунта.

В соответствии с [6] наибольшее количество пленочной воды WM, которую могут выдержать частицы грунта, выражается в долях веса сухого грунта rd. Объем, занимаемый пленочной водой, отнесенный к объему сухого грунта, равен WM · rd. Формула (34) для расчета п0 примет вид:

n0 = n - WM · rd,                                                         (35)

                                                             (36)

                                                    (37)

Коэффициент фильтрации Kф используется при расчетах скорости уплотнения грунтов под нагрузкой. Значения Kф для различных грунтов по данным [6], приведены в табл. 8.2.

Расчет изменения влажности в осушенном грунте по сравнению с влажностью до осушения производится по формуле [6]:

                                                      (38)

где vв - плотность воды, т/м3.

Степень влажности при заданной влажности грунта W:

                                                         (39)

iii

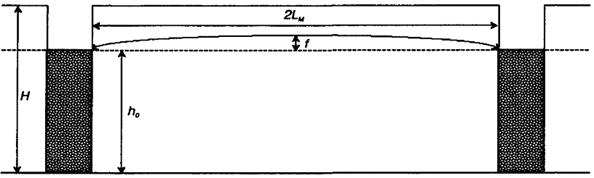

Рис. 8.1. Расчетная схема осушения дренажа

При снижении влажности на DW ее новое значение равно:

Wул = W - DW                                                      (40)

Рассмотрим изложенную выше методику расчета на примере устройства дренажа на участке железнодорожной линии Карпогоры - Вендинга (рис. 8.1).

Исходные данные: LM = 10,6 м; Н = 6,6 м; h0 = 0,6 м; n = 38 %; W = 22 %, WM = 0,1

Определим приближенно положение кривой депрессии:

f = 0,6 + 0,050 · 10,6 = 1,13 м

Затем найдем значение водоотдачи:

т0 = п0 = 0,38 - 0,10 · 1,71 = 0,21

Определим снижение влажности в осушенном грунте:

Степень влажности при влажности грунта 22 % равна:

При снижении влажности на 12 %, искомая влажность будет равна:

Wул = W - DW = 22 - 12 = 10 %

Степень влажности при Wул = 10 % станет равной:

Таким образом, устройство дренажа для осушения основания позволяет повысить эффективность интенсивных технологических режимов, тем самым, улучшая прочностные характеристики грунта основания. При меньшей степени влажности все прочностные характеристики грунтов основания выше, чем соответствующие прочностные характеристики при более высокой степени влажности.

9. ВЗАИМОДЕЙСТВИЕ ИНТЕНСИВНОЙ ТЕХНОЛОГИИ С УСТРОЙСТВОМ
ДРЕНАЖНЫХ ПРОРЕЗЕЙ В СЛАБОМ ОСНОВАНИИ

Прорези устраиваются в слабых водонасыщенных грунтах в соответствии с [5] для ускорения консолидации основания за счет сокращения пути фильтрации воды, отжимаемой из слабой толщи (рис. 9.1 и 9.2). Особенностью расчета дренажных прорезей является необходимость учета условий фильтрационной консолидации грунтов в пошаговом режиме под строительной нагрузкой.

Дренажные канавы (1) и прорези (2) целесообразно устраивать при мощности слабого слоя до 4 м и возможности сохранения в слабом грунте вертикальных откосов в течение времени, необходимого для заполнения каждой прорези дренирующим грунтом.

Расстояние l между дренажными прорезями в свету ориентировочно назначают исходя из фильтрационных свойств грунтов и проверяют расчетом в зависимости от заданного срока фильтрационной консолидации. Ширину прорезей lП назначают 1 - 1,2 м в зависимости от применяемого оборудования для устройства прорезей. Для заполнения прорезей следует использовать песок гравелистый с коэффициентом фильтрации Kф > 4 м/сут, гравий и щебень.

При проектировании земляного полотна с прорезями расстояние между ними определяется расчетом, исходя из заданного срока достижения интенсивной части осадки слабого грунта.

Рис. 9.1. Схема земляного полотна на слабом основании с продольными прорезями

Рис. 9.2. Технологическая схема устройства поперечных прорезей в слабом основании

Для расчета прорезей при использовании интенсивной технологии необходимы следующие данные: расчетные величины нагрузки (с учетом веса катка); расчетная мощность слабой толщи (с учетом условий фильтрации); конечная осадка слабого основания; результаты консолидационных и компрессионных испытаний грунтов слабой толщи.

Расчет слабого основания с прорезями заключается в определении общей степени консолидации основания:

Uобщ = 100 - 0,01 · (100 - Uгор) · (100 - Uверт),                                 (41)

где Uгop - степень консолидации основания при горизонтальной фильтрации воды к прорезям;

Uверт - степень консолидации основания при вертикальной фильтрации воды из основания.

Величины Uгop и Uверт устанавливают по графикам (рис. 9.3 и 9.4). Для определения Uверт, рассчитывают величину фактора времени:

                                                        (42)

где Cверт - коэффициент консолидации грунта при вертикальной фильтрации, определяющийся в условиях интенсивной технологии в пошаговом режиме с учетом переменной нагрузки PК и Pсл;

Т - требуемый срок консолидации (из условий строительства);

Hф - расчетный путь вертикальной фильтрации.

Фактор времени, необходимый для определения Uгop, рассчитывают по формуле:

                                                           (43)

где Cгор - коэффициент консолидации грунта при горизонтальной фильтрации;

l - проектируемое расстояние между прорезями.

Если в результате расчетов получаем Uобщ < Umpeб, то следует повторить расчет, уменьшив расстояние между прорезями.

Требуемая степень консолидации Umpeб регламентируется в документе [11]. В тех случаях, когда при требуемом сроке строительства не достигается требуемая степень консолидации слабого основания при рациональном расположении прорезей, рассчитываются варианты [5]:

- устройства вертикальных дрен (при h > 4 м);

- устройства временной пригрузки;

- предварительной консолидации основания.

Рис. 9.3. График для определения степени консолидации в горизонтальном направлении [5]

Рис. 9.4. График для определения степени консолидации в вертикальном направлении [5]

Коэффициенты консолидации определяются по кривым консолидации, полученным при уплотнении под расчетной нагрузкой с учетом давления катка.

10. КОНСТРУКТИВНО-ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ ДЛЯ УСКОРЕНИЯ ОСАДКИ И ОБЕСПЕЧЕНИЯ УСТОЙЧИВОСТИ СЛАБОГО ОСНОВАНИЯ

10.1. Песчаные сваи

Песчаные сваи устраивают для повышения несущей способности и снижения осадки слабых грунтов [5]. В грунтах, обладающих структурной прочностью, применение песчаных свай особенно эффективно. Работа песчаных свай заключается в восприятии ими части нормальных напряжений от веса насыпи за счет бокового обжатия слабого грунта в межсвайном пространстве, а также в ускорении отжатия поровой воды. Сваи могут быть опертыми и висячими. Висячие сваи устраиваются при большой мощности слабого слоя. Методика их расчета (с учетом нагрузки от катка) зависит от назначения свай.

• Если сваи предназначаются для обеспечения прочности грунтов основания насыпи, то расчетом определяется минимальная величина сближения свай m, при которой соблюдается условие: коэффициент запаса Kдоп ³ 1.

• Если сваи предназначены еще и для ускорения и уменьшения осадки основания, то дополнительно расчетом подбирается межсвайное расстояние, обеспечивающее достижение заданной интенсивности и величины осадки (сваи-дрены).

Методика расчета свайной конструкции дана в [5].

10.2. Вертикальные дрены

Дрены устраиваются в слабых грунтах с целью ускорения их консолидации за счет сокращения пути фильтрации отжимаемой воды из слабой толщи при обеспеченной устойчивости [5].

Вертикальные дрены (рис. 10.2.1) эффективны в органических и минеральных грунтах мощностью не менее 4 м. Эффективность дрен повышается в случаях, когда дренируемая толща имеет более высокую горизонтальную водопроницаемость.

Устройство дрен следует совмещать с временной пригрузкой, обеспечивающей необходимый градиент отжатия поровой воды из грунта.

В качестве временной пригрузки могут служить каток и (или) пригрузочный слой.

Толщину пригрузочного слоя, при условии устойчивости основания, определяют по требованиям создания напора поровой воды, величина которого должна быть выше начального градиента фильтрации грунта, если грунт таковым обладает, по формуле [5] (с учетом строительной нагрузки):

РК + gпр · hпр > 0,5D · gв · I0 - Pрасч                                         (44)

где D - эффективный диаметр дренирования, принимается равным расстоянию между дренами, м;

gв - удельный вес воды в порах грунта, т/м3;

I0 - начальный градиент фильтрации грунта с учетом уплотнения под весом насыпи;

Pрасч - нагрузка в основании от насыпи проектного профиля, т/м2;

gnp - удельный вес грунта, используемого для пригрузки, т/м3;

PК - нагрузка от катка, т/м2.

Рис. 10.2.1. Схема земляного полотна с вертикальными дренами на слабом основании

Вертикальные дрены выполняются в виде скважин, заполняемых песком. Диаметр скважин может быть принят 400 - 600 мм, в зависимости от применяемого оборудования. Эффективность вертикальных дрен значительно повышается при добавке к материалу заполнения до 18 % по массе извести. В зависимости от водопроницаемости грунта и требуемого срока завершения интенсивной части осадки расстояние между дренами изменяется от 2 м до 5 м.

Расчет основания с вертикальными дренами осуществляется по методике, изложенной в [5]. Она аналогична расчету основания с дренажными прорезями, изложенному в п. 9.

При расчете дрен величины степени консолидации при вертикальной фильтрации воды из основания Uв и при горизонтальной Uг определяются по графикам (рис. 10.2.2).

Если при назначенном расстоянии между дренами не может быть достигнуто требуемое сокращение срока консолидации, то шаг дрен уменьшают и расчет повторяют.

Рис. 10.2.2. Графики для определения степени консолидации грунта основания с вертикальными дренами

10.3. Пригрузочные бермы

Боковые пригрузочные бермы устраивают для обеспечения несущей способности слабого основания при наличии достаточной полосы отвода и небольшом расстоянии транспортировки грунта для их возведения.

Ширина берм должна быть не менее 4 м, а поверхность берм должна иметь поперечный уклон 20 - 30 ‰.

При проектировании боковых берм расчетом [5] определяют их высоту hnp б. и ширину lпр б, исходя из допустимой нагрузки на слабое основание (с учетом нагрузки от катка).

Величина допускаемой нагрузки для слабых грунтов, угол внутреннего трения которых 5 - 7°, рассчитывается по формуле:

                         (45)

где 2b - ширина насыпи по средней линии, м;

rср - средневзвешенный удельный вес грунта слабого основания, т/м3;

С - удельное сцепление, т/м2.

Высота пригрузочных берм:

                                                           (46)

где gб - удельный вес грунта бермы.

Если основание сложено торфяными грунтами, то допускаемая нагрузка рассчитывается по формуле:

                                               (47)

Необходимая ширина пригрузочных берм определяется из условия активного воздействия в зонах, в которых напряженное состояние от веса самой насыпи оказывается наиболее опасным по условию нарушения прочности грунта слабого основания.

При мощности слабой толщи H > Hmax ширина бермы должна быть не менее:

                                             (48)

При H < Hmax соответственно:

                                    (49)

где Hmax - максимально допустимая мощность слабого основания, определяемая по формуле:

                                                (50)

a - угол видимости, определяется из выражения:

                                               (51)

11. СООРУЖЕНИЕ ЗЕМЛЯНОГО ПОЛОТНА НА БОЛОТАХ

11.1. Общее положение

Технологические схемы составлены в соответствии с конструктивными решениями насыпей [4] и классификацией торфяных болот и пластов болотных грунтов (табл. 11.1.1).

Процесс возведения насыпей на болотах включает в себя: подготовку основания под насыпь; отсыпку части, находящейся ниже уровня болота; отсыпку верхней части, находящейся выше поверхности болота; устройство водоотводных канав, прорезей, канав-торфоприемников.

Таблица 11.1.1

Характеристика болотных отложений

Разновидность отложений

Физико-механические характеристики

Тип болот, сложенных этой разновидностью

Влажность W, %

Степень разложения D*

Степень волокнистости Ф, %

Коэффициент пористости

Модуль деформации Е, т/м2 при нагрузке P, т/м2

Сопротивление сдвигу в природном залегании, т/м2

Модуль осадки eр, мм/м, при нагрузке Р, т/м2

5

10

5

10

Торф сухой

До 300

25 - 45

75 - 60

5

Более 25

Более 33

3 - 5

Менее 200

Менее 300

I

Торф маловлажный

300 - 600

25 - 45

75 - 60

5 - 8

25 - 15

33 - 23

1,3 - 3

200 - 350

300 - 420

I

Торф средней влажности

600 - 900

25 - 45

75 - 60

8 - 14

15 - 11

23 - 19

1,0 - 1,7

350 - 450

420 - 530

I

Торф очень влажный

900 - 1300

25 - 45

75 - 60

14 - 20

11 - 9

19 - 17

0,6 - 1,1

450 - 550

530 - 600

I

Торф избыточной влажности

Свыше 1300

25 - 45

75 - 60

20

9 - 8,5

17 - 15

0,5 - 1,1

550 - 600

600 - 650

II

III

Сапронель маловлажный

200

-

-

-

Более 30

-

Более 2

Менее 150

-

I

Сапронель средней влажности

200 - 500

-

-

-

30 - 10

-

2 - 1,0

150 - 400

-

II

Сапронель сильновлажный

500 - 1000

-

-

-

Менее 10

-

1,0 - 0,1

Более 400

-

III

Сапронель жидкий

Более 1000

-

-

-

-

-

Менее 0,1

-

-

Мергель маловлажный

До 100

-

-

-

Более 13

-

Более 2

Менее 400

-

I

Мергель средней влажности

100 - 300

-

-

-

Менее 13

-

2 - 1,0

Более 400

-

I

II

Для ускорения стабилизации и повышения устойчивости насыпей проектами могут предусматриваться следующие работы: осушение грунта слабого основания; устройство траншей, вертикальных песчаных свай-дрен; разрыхление растительно-корневого покрова болот в основании насыпей; устройство канав-торфоприемников, водоотводных канав; упрочнение грунта слабого основания; укладка геосинтетического материала.

11.2. Технологическая схема устройства насыпи на болотах типа I

Область применения: отсыпка насыпей на болотах типа I глубиной до 3 м с устройством водоотводов и разработкой траншей в основании насыпи экскаваторами.

Состав технологических процессов:

- устройство водоотводных канав экскаватором с профилирующим ковшом;

- разработка траншеи в основании насыпи экскаваторами с удалением торфа в кавальер или с погрузкой в автосамосвалы с отвозкой в отвал;

- отсыпка нижней части насыпи автосамосвалами;

- послойная отсыпка верхней части насыпи с уплотнением грунта грунтоуплотняющими машинами;

- зачистка водоотводных канав.

Технология работ показана на рис. 11.2.1.

Устройство водоотводных канав рекомендуется выполнять с опережением основного фронта работ с целью предварительной мелиорации грунта основания насыпи. Канава разрабатываются сразу на полный профиль при движении экскаватора вдоль ее оси. Для разработки канавы следует применять гидравлические экскаваторы на уширенном гусеничном ходу, оборудованные обратной лопатой и профилирующим ковшом.

Разработку траншеи в основании насыпи в зависимости от проектного решения ведут с частичным или полным (до минерального дна) выторфовыванием при движении экскаватора вдоль бровок траншеи с укладкой торфа в кавальеры или с погрузкой в автосамосвалы.

Часть насыпи, находящаяся ниже поверхности болота, отсыпается сразу на всю ширину и высоту («с головы»). Разрыв между работами по подготовке основания и отсыпкой насыпи не должен превышать 1 - 2 смены.

Рис. 11.2.1. Схемы разработки траншеи:

а - при движении экскаватора по ее оси; б - при одностороннем движении экскаватора;
в - при двустороннем движении экскаватора; г - тремя проходками (I, II, III) экскаватора

При отсыпке насыпи «с головы» в зависимости от ширины слоя автосамосвалы перемещаются с разворотом на насыпи или с использованием разъездов. Грунт разрабатывается в карьерах или выемках экскаваторами с прямой или обратной лопатами, драглайнами с ковшами вместимостью от 0,65 до 1,6 м3 и одноковшовыми фронтальными погрузчиками с вместимостью ковша от 2,0 до 5,0 м3. В качестве транспортных средств рекомендуются автомобили-самосвалы грузоподъемностью до 15 т.

Интенсивный технологический режим уплотнения предусматривается после засыпки траншеи, укладки ГСМ и устройства защитного слоя дренирующего грунта толщиной 0,5 м. Порядок расчетов Kбез изложен в п. 4. Продолжительность уплотнения основания через защитный слой принимается равной времени, необходимому для фильтрационной консолидации грунтов основания.

Отсыпку части насыпи, находящейся выше уровня поверхности болота, следует вести горизонтальными слоями. Технология производства работ предусматривает разделение каждого слоя насыпи по ширине на две полосы, а по длине (вдоль насыпи) - на две захватки.

Автосамосвалы, двигаясь по одной полосе насыпи, разгружают грунт на другой. После разгрузки грунта (на захватке I) машины доходят до разъезда, где разворачиваются и снова возвращаются для загрузки. Вслед за отсыпкой на захватке I грунт разравнивается бульдозером, а на захватке II уплотняется грунтоуплотняющей машиной. После окончания отсыпки и уплотнения грунта на одной полосе слоя на участке между разъездами по ней открывается движение автосамосвалов, а грунт отсыпается на другой полосе слоя.

Отсыпать насыпь по направлению к карьеру сразу на всю ширину слоя без деления на две полосы не рекомендуется, так как при этом автосамосвалы после разворота на разъезде должны подаваться к месту разгрузки задним ходом, что приводит к снижению их производительности.

Ширина площадки разъездов должна быть не менее 5 м, высота разъезда - меньше высоты насыпи на толщину отсыпаемого слоя.

В комплект машин, занятых на разработке водоотводов и траншей, входят 2 экскаватора и бульдозер.

Технико-экономические показатели:

- производительность комплекта при рытье траншей - 85 м3/ч;

- при устройстве водоотводов (один экскаватор) - 25 м3/ч.

При отсыпке насыпи с укладкой в основание геосинтетического материала. Состав технологических процессов (см. рис. 11.2.2):

• подготовка основания под укладку ГСМ;

• раскатка рулонов ГСМ и закрепление их;

iii

 Общее направление работ

 Начало движения машин

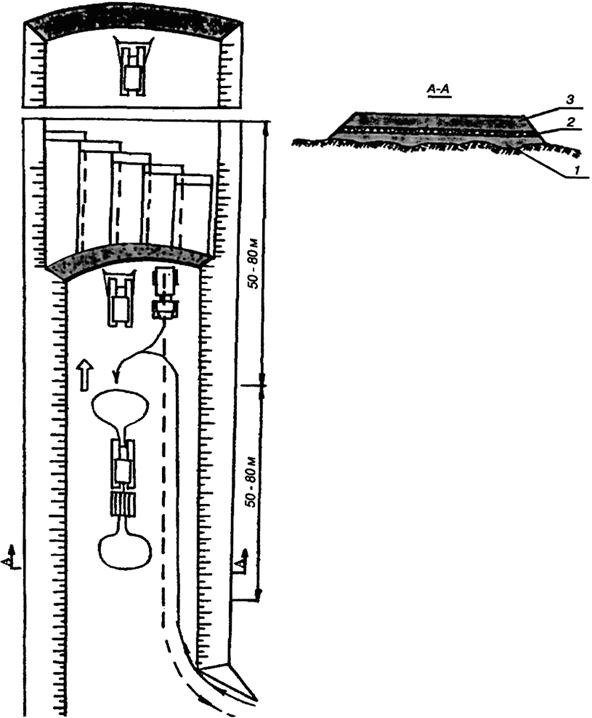

Рис. 11.2.2. Схема сооружения насыпи на слабом основании
с применением геосинтетического материала:

1 - выравнивающий слой; 2 - ГСМ, 3 - засыпка ГСМ

• засыпка полотен грунтом;

• уплотнение грунта;

• устройство земляного полотна над уложенным ГСМ.

Подготовка под укладку ГСМ заключается в планировке основания. При наличии на участке поверхностной воды перед укладкой ГСМ должен быть отсыпан слой грунта толщиной 20 - 30 см, но не менее глубины подтопления.

Рис. 11.2.3. Технологическая схема устройства вертикальных песчаных дрен:

1 - защитный слой; 2 - песок для дрен; 3 - погрузчик; 4 - базовая машина;
5 - вибропогружатель; 6 - копровая мачта; 7 - торф; 8 - обсадная труба

Рулоны ГСМ раскатываются с перекрытием полотен на 20 см и закрепляются через каждые 1,5 м п-образными скобами или спайкой (сваркой). После окончания укладки ГСМ составляется акт на скрытые работы. Засыпка грунтом прослойки из ГСМ производится способом «с головы» с разравниванием его от середины к краям. Непосредственный проезд всех видов машин по прослойке запрещается.

Рис. 11.2.4. Последовательность устройства песчаных свай с
применением буровых установок
LRB (фирма Либхерр):

а) вибропогружение инвентарной трубы; б) заполнение трубы песком;
в) поэтапное извлечение трубы с уплотнением песка виброуплотнителем (I, II, III)

Комплект машин и механизмов: экскаватор с ковшом 1,0 - 1,6 м3 в карьере; автосамосвалы грузоподъемностью 12 т по расчету; бульдозер 10 т; грунтоуплотняющая машина; механизм для раскатки ГСМ.

Для укрепления слабых оснований устраивают песчаные дрены (рис. 11.2.3), цементно-песчаные, известковые и щебеночные сваи.

Интенсивная технология уплотнения основания производится до устройства свай. Она дает двойной эффект:

- укрепляет слабое основание насыпи в межсвайном пространстве, снижает вероятность осадок между сваями, которые могут привести к неравнопрочности основания и разрыву ГСМ возле свай;

- обеспечивает возможность перемещения тяжелой буровой техники по основанию (рис. 11.2.4).

12. МОНИТОРИНГ ИНТЕНСИВНЫХ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ ВОЗВЕДЕНИЯ НАСЫПИ НА СЛАБЫХ ГРУНТАХ

12.1. Контроль интенсивных технологических параметров

Контроль деформационных и прочностных характеристик грунтов основания предназначен для оценки соответствия фактических и расчетных значений грунтовых характеристик в ходе возведения насыпи в период консолидации.

Осадка слоев основания измеряется с помощью реперов, которые устраиваются в подготовительный период. Измерения осадки основания проводятся после отсыпки каждого слоя насыпи. Окончательная осадка скважин определяется как по результатам нивелирования, так и контрольным бурением скважин. Более подробная методика наблюдения за деформациями изложена ниже.

Характеристики влажности и прочности грунтов определяются после отсыпки 2 м насыпи (расчетная зона) с помощью контрольной аппаратуры и отбором проб. По фактическим характеристикам влажности, плотности и прочности определяется Kбез грунтов основания, и корректируются рекомендации по дальнейшим режимам отсыпки слоев насыпи (также с контролем состояния грунтов). Контроль плотности и влажности грунтов насыпи может быть осуществлен методом режущего кольца, прибором Ковалева и другими тестированными способами после отсыпки каждого слоя.

Результаты контрольных измерений и расчеты заносятся в журналы производства работ и качества уплотнения грунта.

Основные задачи наблюдений за деформациями насыпи в ходе строительства. При сооружении земляного полотна на слабых грунтах, кроме обусловленного общими нормативными документами контроля качества строительства, необходимы специальные наблюдения за деформациями насыпи и основания [5]. Большинство конструктивных решений предусматривает определенный технологический режим возведения земляного полотна, который невозможно правильно осуществить без систематических визуальных и инструментальных наблюдений. Поэтому мероприятия по наблюдению за деформациями земляного полотна в период строительства до момента сдачи объекта в эксплуатацию должны быть включены в смету на строительство.

Основными задачами наблюдений являются:

• контроль за величиной осадки и затуханием ее во времени;

• фиксирование возможных горизонтальных смещений грунта насыпи;

• выявление образования выпора слабого грунта основания.

Основные наблюдения выполняются производственной лабораторией. Дополнительно к перечисленным наблюдениям в проекте организации строительства могут быть оговорены наблюдения по специальным методикам за изменениями порового давления в грунте, послойными осадками в основании, изменением гидрологического режима, упругими прогибами покрытия, а также за длительными осадками в период эксплуатации дороги.

Методика наблюдений за деформациями насыпи. Наблюдения за вертикальными деформациями выполняются по осадочным маркам [5]. Простейшая конструкция марки состоит из квадратной стальной плиты толщиной 4 - 6 мм размером не менее 0,5´0,5 м с приваренными с нижней стороны по центру заостренным штырем (длиной 30 см) для фиксирования и с верхней стороны мерной штангой (из трубы диаметром 50 мм). Длина мерной штанги принимается равной проектной толщине насыпного слоя в целях предохранения от повреждений ее транспортом при возведении насыпи. Штангу можно составлять из отдельных элементов длиной по 30 - 40 см. Плиту закладывают на поверхности слабой толщи непосредственно перед отсыпкой первого слоя насыпи.

Вертикальная отметка плиты фиксируется нивелированием с установкой рейки на обрез мерной штанги. Отметки должны быть увязаны с основной геодезической сетью.

Поперечники для наблюдения за осадкой назначают в самом глубоком месте и далее через каждые 50 м. Осадочные марки устанавливают по три на каждом поперечнике (одну осевую и две боковые в 1 м от бровки насыпи).

Наблюдения за горизонтальными перемещениями и возможным выпором ведут по боковым маркам, установленным в одном створе, а также по дополнительным, установленным на поперечнике на расстоянии 3 - 5 м от подошвы насыпи. Замеры горизонтальных смещений ведутся с помощью теодолитной съемки.

Все наблюдения за вертикальными деформациями и горизонтальными смещениями осуществляются при возведении насыпи ежедневно, первые три месяца после полного возведения насыпи - еженедельно, в дальнейшем - до сдачи в эксплуатацию - 2 раза в месяц. При обнаружении резкого увеличения осадки или смещений насыпи в плане ее отсыпку немедленно прекращают для выявления причин деформаций и корректировки проектных решений. В случае фиксирования потери прочности основания назначаются дополнительные мероприятия для обеспечения устойчивости и предупреждения дальнейшего развития деформации насыпи и основания.

При наличии четырех - пяти измерений осадки в первый месяц после возведения насыпи дальнейшую осадку можно прогнозировать по формуле [5]:

                                                          (52)

где Sn - полная расчетная осадка, определенная по результатам компрессионных испытаний;

t - время с начала отсыпки насыпи;

Т - параметр, характеризующий интенсивность затухания осадки.

Для использования этой формулы строят график консолидации в координатах (t, t/S), что дает возможность спрямить кривую осадки. В этом случае ход осадки записывается в виде уравнения t/S = at + b. Далее находят величину параметра T = b · Sn, где b - отрезок, отсекаемый графиком на оси t/S.

Тангенс угла наклона графика есть величина, обратная стабилизированной осадке a = 1/Sn.

В случаях, если данные наблюдений за фактическими осадками существенно отличаются от расчетного прогноза протекания осадки, то в рабочем проекте следует уточнить расчетные характеристики грунта (коэффициенты консолидации и сжимаемости) путем обратного пересчета по фактическим данным осадки и на их основе уточнить прогноз деформации, конструктивные решения и режим отсыпки насыпи.

В процессе возведения насыпи на слабом грунте необходимо систематически контролировать толщину отсыпанного слоя, определяющую величину нагрузки на основание в заданный момент времени. Для этого можно использовать те же осадочные марки с наращиваемыми штангами, на которых должна быть нанесена разметка. Контроль может быть осуществлен также с помощью легкого динамического зонда или путем бурения зондировочных скважин.

Наблюдения за деформациями насыпи на слабом основании проводятся и в процессе эксплуатации земляного полотна в первый год после завершения строительства. Такие наблюдения обязательны при технологическом перерыве и стадийном строительстве дороги.

12.2. Управление технологическими процессами

I. До начала возведения насыпи необходимы:

а) определение следующих характеристик грунтов слабого основания (по лабораторным испытаниям): плотность грунта gср; природная влажность Wnp; показатель текучести JL; модуль осадки e; модуль деформации Е; сцепление С; угол внутреннего трения j; коэффициент фильтрации Kф; коэффициент пористости е.

При этом следует предусмотреть: проведение сдвиговых испытаний по методике «плотность - влажность»; консолидационных испытаний при однократном приложении нагрузок для расчета коэффициента консолидации Сu и коэффициента фильтрации Kф, и консолидационных испытаний при последовательном приложении нагрузок также для расчета коэффициента консолидации Си и коэффициента фильтрации Kф.

б) установка измерительной аппаратуры: мездозы для определения напряжений и модуля деформации; пьезометры для определения порового давления; осадочные марки для фиксирования осадки; иглофильтры для наблюдения за уровнем грунтовых вод.

в) расчет (прогноз) параметров интенсивной технологии: давление от катка (Pст + Pв);

- модули деформации грунтов каждого слоя слабого основания Еi; осадка основания S; расчет устойчивости основания по КЦП И Kбез.

По перечисленным данным назначаются толщина отсыпки первого слоя h1слоя и время уплотнения первого слоя tупл 1слоя.

II. В процессе возведения опытной насыпи выполняются следующие работы и расчеты:

1. Вырезка растительного слоя, устройство прорезей, установка марок на дно прорезей и вырезанного слоя, засыпка ПГС, уплотнение статическим катком.

Рис. 12.2.1.

2. После устройства прорезей и статического уплотнения нижнего замененного слоя (рис. 12.2.1):

а) расчет прогнозных значений параметров И.Т.: модуль деформации Е; осадка S.

б) измерение параметров по показаниям приборов: модуль деформации Е; поровое давление Рn; осадка S; изменение горизонта грунтовых вод (ГГВ) Dhггв.

в) подбор и укладка геосинтетического материала (ГСМ).

Технологическое решение о продолжительности уплотнения первого слоя.

3. После отсыпки и уплотнения первого слоя виброкатком (рис. 12.2.2):

Рис. 12.2.2.

а) расчет (прогноз) параметров И.Т.: модуль деформации Е; осадка S.

б) измерение параметров по показанием приборов: модуль деформации Е; поровое давление Рn; осадка S; изменение горизонта грунтовых вод (ГГВ) Dhггв.

в) компрессионные испытания: модуль деформации Е; изменение пористости грунта Dе.

г) испытания на сдвиг: сцепление C; угол внутреннего трения j.

д) расчет коэффициента безопасности Kбез и коэффициента устойчивости Kуст по КЦП.

Технологическое решение о продолжительности и интенсивности вибрационного уплотнения последующих слоев при максимально возможной нагрузке и продолжительности вибрации для наибольших значений модуля деформации и осадки под контролем Kбез.

Рис. 12.2.3.

4. После отсыпки и уплотнения каждого последующего слоя (рис. 12.2.3):

а) расчет прогнозных значений параметров И.Т.: модуль деформации Е; осадка S; коэффициента безопасности слабого основания Kбез.

б) измерение параметров по показанием приборов: модуль деформации Е; поровое давление Рп; осадка S; изменение горизонта грунтовых вод (ГГВ) Dhггв.

в) компрессионные испытания: модуль деформации Е; изменение пористости грунта Dе.

г) испытания на сдвиг при возведении насыпи на половину высоты: сцепление С; угол внутреннего трения j.

Технологическое решение: расчет фактического Kбез и нагрузки Р0 на следующий слой. Проверка устойчивости после отсыпки 1/2 и 3/4 высоты насыпи.

5. После отсыпки всей насыпи на проектную высоту (рис. 12.2.4):

а) расчет параметров И.Т.: модуль деформации Е; осадка S.

Рис. 12.2.4.

б) измерение параметров по показаниям приборов: модуль деформации Е; поровое давление Pп; осадка S; изменение горизонта грунтовых вод (ГГВ) Dhггв.

в) компрессионные испытания: модуль деформации Е; изменение пористости грунта Dе.

г) испытания на сдвиг: сцепление С; угол внутреннего трения j.

д) консолидационные испытания при однократном приложении расчетных нагрузок: коэффициент консолидации Си; коэффициент фильтрации Kф.

е) анализ фактической динамики и сравнение с прогнозом: модуля деформации Е; осадки S; коэффициента безопасности слабого основания Kбез; сцепления С; угла внутреннего трения j; коэффициента устойчивости Kуст.

Вывод о результатах применения интенсивной технологии на всем участке: а) общая осадка S; б) улучшение модуля деформации Е; в) улучшение прочностных характеристик С и j.

12.3. Анализ изменения деформационных и прочностных характеристик грунтов слабого основания при интенсивной технологии

При назначении и реализации интенсивных технологических режимов одним из решающих этапов является контроль изменения деформационных и прочностных характеристик. Так как при последующем слое отсыпки предлагается в качестве исходных данных брать улучшенные показатели модуля деформации - основной деформационной характеристики грунтов основания.

Авторы предлагают рассмотреть два независимых способа контроля изменения деформационных свойств грунтов основания:

I способ: анализ через изменение состояния показателей физических свойств грунта (ρ, W).

II способ: анализ через изменение механических характеристик грунта (е, Е) по данным компрессионных испытаний.

I способ

1) Определяем значения коэффициента пористости eiн начального состояния грунта i-го слоя основания до отсыпки насыпи:

                                                    (53)

где ρiµ - плотность частиц грунта i-го слоя основания, т/м3;

 - начальная плотность грунта i-го слоя основания до возведения насыпи, т/м3;

Wiн - начальная природная влажность грунта i-го слоя основания до возведения насыпи, в долях.

2) Определяем значения коэффициента пористости eij состояния i-го слоя грунта после отсыпки j-го слоя насыпи:

                                                     (54)

где ρiµ - плотность частиц грунта i-го слоя основания, т/м3;

 - плотность грунта i-го слоя основания после возведения j-го слоя насыпи, т/м3;

Wij - природная влажность грунта i-го слоя основания после возведения j-го слоя насыпи, в долях единицы.

3) Определяем изменение модуля осадки с учетом изменения коэффициента пористости от eiн до eij:

                                                     (55)

4) Определяем изменение модуля деформации грунта i-го слоя основания после отсыпки j-го слоя насыпи с учетом изменения модуля осадки Deij:

                                                     (56)

где P0j - расчетная нагрузка от веса j-го слоя отсыпанной насыпи с катком, кг/см2.

II способ

1) По лабораторным данным компрессионной кривой изменения коэффициента пористости снимаем показатели значений коэффициента пористости e0 и eр.

2) При расчетной нагрузке Р определяем значение модуля осадки е:

                                                         (57)

где e0 - начальный коэффициент пористости грунта основания;

ep - коэффициент пористости при нагрузке P.

3) Определяем изменение модуля деформации DЕp при расчетной нагрузке P:

                                                    (58)

Рассмотрим детально изменение деформационных и прочностных характеристик грунтов основания при строительстве опытной насыпи подходов к мостовому переходу через р. Каму методом интенсивной технологии.

В качестве примера рассмотрим динамику изменения деформационных и прочностных характеристик в процессе возведения насыпи высотой H = 8 м на ПК 9+50. До начала проведения работ были проведены геологические изыскания района строительства, которые установили следующие физико-механические показатели (табл. 12.3.1). После отсыпки и уплотнения 3-х слоев по 0,4 м насыпи (H1) были пробурены скважины и отобраны монолиты грунтов для лабораторных испытаний, по данным которых были установлены следующие физико-механические показатели грунтов основания.

Когда отсыпали половину проектной отметки насыпи (Н2) вновь были пробурены очередные скважины и отобраны монолиты слабых грунтов для консолидационных, компрессионных и сдвиговых испытаний, результаты которых приведены в табл. 12.3.1.

Таблица 12.3.1

Динамика изменения физико-механических характеристик грунтов основания

Показателя

H0

H1

H2

H3

Плотность ρ, т/м2

1,9

1,965

1,975

1,98

Коэффициент пористости e

0,840

0,759

0,729

0,718

Влажность W, доли

0,31

0,28

0,265

0,26

Модуль осадки e, мм/м

-

44

60

66

Модуль деформации E, т/м2

650

1103

1435

1738

Угол внутреннего трения j, град

9

17

20

21

Сцепление C, т/м2

0,7

0,86

0,97

1

Сопротивление грунта сдвигу Si, т/м2

1,603

3,173

3,845

4,192

После возведения насыпи до проектной отметки (Н3) с основной площадки бурят последние контрольные скважины, по которым устанавливаются окончательные деформационные и прочностные показатели грунтов основания.

По данным сдвиговых испытаний монолитов грунта из скважин до строительства насыпи, в процессе отсыпки насыпи и после возведения определяются данные удельного сцепления C и угла внутреннего трения j.

Согласно обработке полученных характеристик в ходе испытаний были получены эмпирические зависимости модуля деформации Е, удельного сцепления С и угла внутреннего трения j, представляющие собой функции Е; С; j = f(W, eн, ρн).

                                                (59)

                                                 (60)

                                         (61)

где ρн - начальная плотность грунта в естественном залегании, т/м3;

eн - начальный коэффициент пористости грунта;

W - значение влажности на момент отбора монолитов, в долях.

Произошел отжим поровой воды, о чем свидетельствует значительное уменьшение влажности W и увеличение плотности ρ грунта. Полученные значения угла внутреннего трения и сцепления по результатам испытаний на сдвиг характерны грунтам мягкопластичной консистенции. Произошло увеличение сопротивления грунта сдвигу в 2,3 - 2,5 раза, а значит, увеличилась прочность и устойчивость слабого основания против выпора.

По полученным значениям изменения модуля деформации, угла внутреннего трения и сцепления можно сделать окончательный вывод, что грунт перешел из текучепластичной в мягкопластичную консистенцию.

13. РАСЧЕТ ЭКОНОМИЧЕСКОГО ЭФФЕКТА ПРИМЕНЕНИЯ ИНТЕНСИВНОЙ ТЕХНОЛОГИИ

Для улучшения дренажа при большой глубине слабых оснований может также применяться технология устройства дренажных проколов с использованием геосинтетического материала Colbond или Amerdrain (рис. 13.1), разработанная фирмой ЗАО «Геотерра» ViaCon group (США, Швеция). Она состоит в погружении металлического наконечника-лидера, к которому прикреплен дренирующий геотекстиль в виде анкерной пластины. Под высоким давлением на основание, которое создает интенсивная технология вода поднимается по дренажу и через верхний дренирующий слой и геотекстиль отводится в канавы.

Эффект обеспечивают следующие факторы:

- сокращение объема вырезки слабого основания;

- уменьшение объема работ по устранению деформаций дорожной одежды или верхнего строения пути (ВСП) в эксплуатационный период;

- сокращение срока производства работ по сравнению со сплошной вырезкой слабого основания.

Наиболее распространенное проектное решение связано с вырезкой слабых грунтов. Также одновременно повышается прочность основания и снижается вероятность многолетних осадок, в связи с сокращением периода консолидации слабого основания.

Экономический эффект рассчитывается по формуле:

где V1 - дополнительный объем работ, связанный с интенсивной технологией на компенсацию осадки S;

С1 - единичная расценка на отсыпку 1 м3 насыпи в режиме интенсивной технологии;

V2 - объем дренажных прорезей;

С2 - единичная расценка на разработку слабого грунта в прорезях и засыпку их дренирующим грунтом (или на производство глубинных дренажных работ с применением технологий устройства песчаных свай-дрен или дренажных проколов);

Vt - объем деформаций ВСП или дорожной одежды при осадках S в эксплуатационный период;

Сt - единичная расценка на выправку ВСП или ремонт одежды в эксплуатационный период;

Т - период стабилизации осадки слабого основания.

Рис. 13.1. Устройство вертикальных дренажных проколов на строительстве КАД в г. Санкт-Петербург:

1 - коренные породы, 2 - слабонесущие грунты, 3 - вертикальный дренаж «Colbon»,
4
- нетканый геотекстиль Bonar NW 15, 5 - дренажный слой из песчано-гравийной смеси,
уплотняется тяжелыми вибрационными катками до достижения расчетной степени
консолидации, 6 - тканый геотекстиль
(Bonar HS 150/50), 7 - возводимая послойно проектная
насыпь, 8 - дренажная лента, 9 - навесная мачта, 10 - игла в виде анкерной пластины.

ПРИЛОЖЕНИЕ 1

ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУНТОВ СЛАБОГО ОСНОВАНИЯ

Таблица П.1.1

Показатели механических характеристик грунтов основания (по данным ОАО «Уралгипротранс»)

Тип грунта

Средняя плотность ρ, т/м3

Показатели механических свойств

Модуль деформации Е, т/м2

Угол внутреннего трения j, град.

Сцепление С, т/м2

Суглинок тугопластичный

1,97

2700

17,3 - 15,2

1,6 - 1,45

Суглинок мягкопластичный

1,94

1160

17,7 - 14,2

1,0 - 0,7

Суглинок текучепластичный

1,91

800

11,4 - 9

1,1 - 0,7

Глина мягкопластичная

1,86

760

15,6 - 10,9

1,8 - 1,1

Таблица П.1.2

Показатели физико-механических свойств глинистых грунтов

Консистенция грунта

Подвид

Плотность ρ, т/м3

Показатели механических свойств

Модуль деформации E, т/м2

Угол внутреннего трения j, град.

Сцепление С, т/м2

Полутвердая

Супесь

2,1

5700

30

1,5

Суглинок

2,0

3600

28

2,8

Глина

1,99

3600

20

5,0

Тугопластичная

Супесь

1,98

4500

24

1,0

Суглинок

1,96

2700

23

2,0

Глина

1,97

2250

16,5

3,5

Мягкопластичная

Супесь

1,90

3800

20

0,5

Суглинок

1,90

1900

17

1,5

Глина

1,95

1250

14

2

Текучепластичная

Супесь

1,85

1900

£ 18

0,2

Суглинок

1,85

1250

13

1

Глина

1,90

600

8

1

Текучая

Супесь

1,85

1250

14

0,00

Суглинок

1,80

600

10

0,5

Глина

1,80

300

6

0,5

Таблица П.1.3

Значения показателей физико-механических свойств иольдиевых глин

Разновидность грунта

Относительная влажность, Wотн

Угол внутреннего трения j, град.

Сцепление С, т/м2

Предел структурной прочности при компрессии, т/м2

Структурное сцепление Сс, т/м2

Текучепластичная

< 1,0

> 7

1,5

-

> 1

Скрытотекучая A

1,0 - 1,5

7 - 3

2 - 1

> 5

1,5 - 0,7

Скрытотекучая B

1,5 - 2,5

3 - 0

1,5 - 0,5

5 - 1,8

0,7 - 0,3

ПРИЛОЖЕНИЕ 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИБРАЦИОННЫХ КАТКОВ

Модель катка

Масса, т

Вынуждающая сила, кН

Ширина вальца, м

Частота вибрации, Гц

Общая нагрузка от катка, кН (т)

НАММ 2220D

12

104

2,2

30 - 33

224 (22,4)

НАММ 2520D

17

190

2,2

27 - 30

360 (36,0)

НАММ 2522DS-3

19,5

521

2,2

27 - 30

716 (71,6)

Bomag BW219PDH-3

19,47

304

2,13

35

498 (49,8)

Vibromax W1803D

18,6

345

2,1

28

531 (53,1)

Vibromax W1805D

19,65

370

2,1

29

566 (56,6)

Stavostroy VV2000D

20,5

400

2,24

29

605 (60,5)

Stavostroy VV2000PD

20,6

400

2,24

34

606 (60,6)

Dynapac CA602D

18,6

275

2,13

25

461 (46,1)

Dynapac CA602PD

18,6

275

2,13

31

461 (46,1)

ДУ-85

13

150

2,0

24 - 40

280 (28,0)

ПРИЛОЖЕНИЕ 3

ЗНАЧЕНИЕ КОЭФФИЦИЕНТА N В ЗАВИСИМОСТИ ОТ СТЕПЕНИ КОНСОЛИДАЦИИ U

Таблица П.3.1

Значения фактора времени N в зависимости от степени консолидации при равномерно распределенной нагрузке.

U, %

N

20

0,03

30

0,07

40

0,12

50

0,20

60

0,29

70

0,40

80

0,57

85

0,69

90

0,85

95

1,13

Таблица П.3.2

Значения фактора времени N для треугольной эпюры нагрузки в зависимости от степени консолидации

U, %

N при нагрузке

Возрастающей по глубине

Убывающей по глубине

20

0,10

0,01

30

0,16

0,02

40

0,22

0,05

50

0,30

0,1

60

0,38

0,17

70

0,50

0,28

80

0,66

0,44

85

0,78

0,55

90

0,95

0,72

95

1,28

1,03

ПРИЛОЖЕНИЕ 4

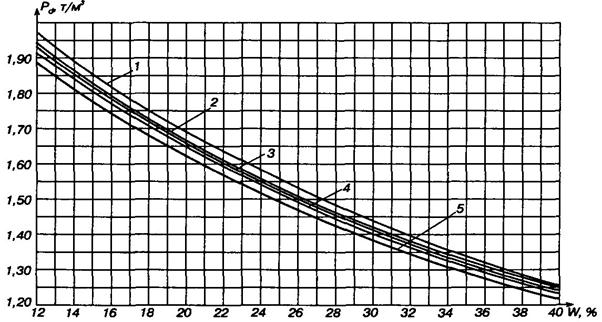

Рис. П.4. Графики зависимости возможного уплотнения грунта от его естественной влажности

1 - глины; 2 - суглинки; 3 - супеси; 4 - пески; 5 - черноземы.

Примечание: Зависимость Рd = f(W) рассчитана при значениях плотности частиц грунтов fs, равных 2,74; 2,70; 2,68; 2,66; 2,60 т/м3 соответственно для глин, суглинков, супесей, песков, грунтов с примесью органических включений (черноземов).

ПРИЛОЖЕНИЕ 5

ГРАФИКИ ДЛЯ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА УПЛОТНЕНИЯ ПЕСЧАНЫХ ГРУНТОВ ПО РЕЗУЛЬТАТАМ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ

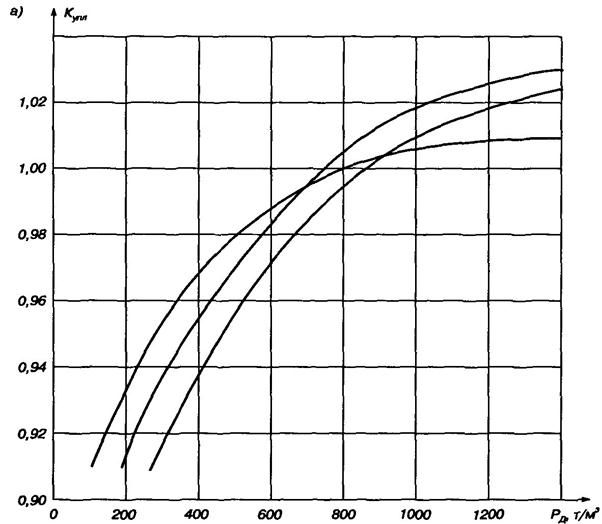

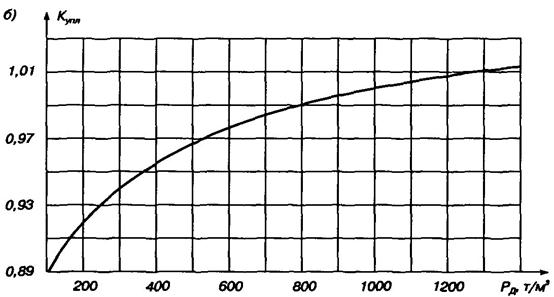

Рис. П.5:

а - для насыпей свежеотсыпанных: 1 - пески пылеватые, 2 - пески средней крупности и крупные,
3 - пески пылеватые; б - для насыпей, возраст которых от 1 до 12 месяцев

ЛИТЕРАТУРА

1. Маслов Н.Н. Основы инженерной геологии и механики грунтов: Учебник для вузов. - М.: Высш. школа, 1982. - 511 с.

2. Гонтарь М.В., Кожевников А.П., Луцкий С.Я. и др. Управление технологическими процессами при строительстве земляного полотна // Транспортное строительство, 1998, № 7, с. 2 - 6.

3. Луцкий С.Я., Кежковски Т., Пономарев А.В. Интенсивная технология строительства армированных земляных сооружений // Подземное пространство мира, 2001, № 4, с. 40 - 46.

4. Пособие по технологии сооружения земляного полотна железных дорог (в развитие СНиП 3.06.02-86). Вельск: ПКТИтрансстрой, 1993.

5. Пособие по проектированию земляного полотна автомобильных дорог на слабых грунтах. М.: Информавтодор, 2004.

6. Шахунянц Г.М. Железнодорожный путь. М.: Транспорт, 1987. 479 с.

7. Цытович Н.А. Механика грунтов. М.: Высшая школа, 1983. - 288 с.

8. Методические рекомендации по разработке выемок в глинистых грунтах влажностью выше оптимальной и использованию этих грунтов для возведения насыпей автомобильных дорог во II и III дорожно-климатических зонах. Союздорнии. М., 1988.

9. Леонович И.И., Вырко Н.П. Механика земляного полотна. Минск, «Наука и техника», 1975. 232 с.

10. Хархута Н.Я., Васильев Ю.М. Прочность, устойчивость и уплотнение грунтов земляного полотна автомобильных дорог. М.: Транспорт, 1975. 284 с.

11. СНиП 2.05.02-85 «Автомобильные дороги».

12. Луцкий С.Я., Долгов Д.В. Интенсивная технология строительства // Строительная техника и технологии, 2005, № 1, с. 86 - 92.

СОДЕРЖАНИЕ

Введение. 2

1. Основные положения методики. 2

2. Параметры интенсивной технологии возведения земляных сооружений. 4

3. Расчет осадки слабой толщи основания с учетом интенсивной технологии. 5

3.1. Методика расчетов. 5

3.2. Примеры расчета осадки насыпи на слабом основании при применении интенсивной технологии на реальных объектах. 8

4. Оценка устойчивости слабого основания. 23

4.1. Методика расчетов. 23

4.2. Примеры оценки устойчивости слабого основания. 27

5. Особенности определения устойчивости насыпи на слабом основании. 33

6. Выбор геосинтетического материала при интенсивной технологии. 36

7. Прогноз во времени осадки насыпи на слабом основании. 42

7.1. Методика расчетов. 42

7.2. Пример расчета времени прохождения осадки. 44

8. Взаимодействие интенсивной технологии с устройством дренажа. 46

9. Взаимодействие интенсивной технологии с устройством дренажных прорезей в слабом основании. 49

10. Конструктивно-технологические решения для ускорения осадки и обеспечения устойчивости слабого основания. 51

10.1. Песчаные сваи. 51

10.2. Вертикальные дрены.. 52

10.3. Пригрузочные бермы.. 54

11. Сооружение земляного полотна на болотах. 55

11.1. Общее положение. 55

11.2. Технологическая схема устройства насыпи на болотах типа I. 56

12. Мониторинг интенсивных технологических процессов возведения насыпи на слабых грунтах. 62

12.1. Контроль интенсивных технологических параметров. 62

12.2. Управление технологическими процессами. 63

12.3. Анализ изменения деформационных и прочностных характеристик грунтов слабого основания при интенсивной технологии. 66

13. Расчет экономического эффекта применения интенсивной технологии. 68

Приложение 1. Инженерно-геологические характеристики грунтов слабого основания. 69

Приложение 2. Технические характеристики вибрационных катков. 70

Приложение 3. Значение коэффициента N в зависимости от степени консолидации U.. 70

Приложение 4. Зависимость возможного уплотнения грунта от его естественной влажности. 71

Приложение 5. Графики для определения коэффициента уплотнения песчаных грунтов по результатам динамического зондирования. 72

Литература. 73





© 2013 Ёшкин Кот :-)
