МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО
УСТРОЙСТВУ АСФАЛЬТОБЕТОННЫХ СЛОЕВ С
ПРИМЕНЕНИЕМ ПЕРЕГРУЖАТЕЛЕЙ СМЕСИ

Москва 2009

Предисловие

1 РАЗРАБОТАН Московским автомобильно-дорожным институтом (Государственный технический университет), Центром метрологии, испытаний и сертификации МАДИ (ГТУ) при участии АНО «НИИ ТСК».

2 ВНЕСЕН Управлением научно-технических исследований, информационного обеспечения и ценообразования Федерального дорожного агентства.

3 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ на основании распоряжения Федерального дорожного агентства от 28.07.2009 г. № 271-р.

4 ИМЕЕТ РЕКОМЕНДАТЕЛЬНЫЙ ХАРАКТЕР.

Раздел 1. Область применения

Настоящий отраслевой дорожный методический документ (далее - ОДМ) распространяется на работы по устройству асфальтобетонных слоев на основе применения перегружателей асфальтобетонной смеси (на примере машин «Roadtec SB-2500 Shuttle Buggy») при строительстве, реконструкции и всех видах ремонта автомобильных дорог и устанавливает порядок и рекомендации к их выполнению.

В соответствии с данным ОДМ могут использоваться и другие перегружатели асфальтобетонной смеси с аналогичными техническими возможностями.

Раздел 2. Нормативные ссылки

В настоящем ОДМ использованы ссылки на следующие стандарты:

ГОСТ 9128-97 Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. Технические условия.

ГОСТ 12801-98 Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний.

Раздел 3. Термины и определения

В настоящем ОДМ применяются следующие термины с соответствующими определениями:

Фракционная сегрегация - неоднородность зернового состава асфальтобетонной смеси в различных точках ее объема.

Температурная неоднородность - неоднородность температуры асфальтобетонной смеси в различных точках ее объема.

Раздел 4. Основные технологические операции с применением машин - перегружателей асфальтобетонной смеси

а) Устранение фракционной и температурной сегрегации достигается путем применения в технологической цепочке укладки асфальтобетонной смеси дополнительной машины - перегружателя асфальтобетонной смеси (далее - перегружателя), являющейся промежуточным звеном между автомобилем-самосвалом и асфальтоукладчиком.

б) Технологические особенности перегружателя:

- непрерывная перегрузка асфальтобетонной смеси с устранением контакта грузовика и укладчика при ее выгрузке из кузова автомобиля-самосвала;

- дополнительное перемешивание асфальтобетонной смеси трехшаговым шнеком;

- обеспечение накопления асфальтобетонной смеси в бункере перегружателя; кроме того, при наличии бункера-вставки асфальтоукладчика - до 20 т в бункере асфальтоукладчика;

- увеличение скорости разгрузки автомобилей-самосвалов;

- увеличение скорости укладки смеси;

- возможность подачи относительно малого количества асфальтобетонной смеси к рабочим, использующим ручной инструмент при работе на небольших площадях;

- возможность забора материала с поверхности;

- использование асфальтоукладчиков в тоннелях, под мостами, под контактной сетью и там, где невозможна разгрузка самосвалов из-за ограничения по высоте;

- возможность отклонения конвейера от центра в обе стороны.

в) Принципиальная схема перегружателя приведена в Приложении А.

г) Принципиальная схема устройства трехшагового шнека приведена в Приложении Б.

Раздел 5. Порядок устройства асфальтобетонных слоев на основе применения перегружателей асфальтобетонной смеси

Укладка асфальтобетонной смеси при использовании в составе машин перегружателя производится в следующем порядке:

а) Оператор перегружателя подает сигнал на подход автомобиля-самосвала с асфальтобетонной смесью. Автомобиль-самосвал задним ходом подают к отвальному бункеру перегружателя до касания колесами упорных валиков.

б) При работе одного перегружателя смесь из автомобиля-самосвала выгружают в отвальный бункер перегружателя. В процессе выгрузки автомобиль-самосвал либо разгружается в неподвижный перегружатель, если приемный бункер асфальтоукладчика заполнен, либо перемещается вместе с перегружателем, если одновременно происходит выгрузка смеси из перегружателя в асфальтоукладчик.

в) При работе двумя перегружателями один из перегружателей разгружается в приемный бункер асфальтоукладчика, в то время как второй находится под загрузкой, и автомобили-самосвалы разгружаются в него без движения. В результате работы двумя перегружателями достигается сокращение сроков разгрузки и увеличение скорости укладки смеси. Особенно данный способ эффективен при укладке асфальтобетонной смеси одним асфальтоукладчиком шириной 9 - 16 м и более.

г) Смесь из отвального бункера при помощи расположенных в нем вибраторов поступает на сходящийся трехшаговый шнек, который, перемешивая асфальтобетонную смесь, перемещает материал прямо по заднему конвейеру в промежуточный бункер; затем смесь с помощью двух трехшаговых шнеков, находящихся в нижней части промежуточного бункера, перемешивается и подается на задний конвейер, тем самым устраняя фракционную сегрегацию и температурную неоднородность.

д) Асфальтобетонная смесь с заднего конвейера поступает непосредственно в приемный бункер асфальтоукладчика, оснащенный специальным устройством (вставкой) для массовой подачи материала прямо на пластинчатый конвейер укладчика.

План потока при устройстве асфальтобетонных слоев на основе применения двух перегружателей приведен в Приложении В.

Раздел 6. Контроль качества

а) Устройство асфальтобетонного покрытия с применением перегружателей должно производиться в соответствии с [1].

б) Основные геометрические параметры и характеристики уложенного асфальтобетонного слоя должны соответствовать требованиям [1], в частности:

ширина слоя;

толщина слоя;

ровность;

поперечный уклон;

высотные отметки по оси;

коэффициент уплотнения;

коэффициент сцепления шины автомобиля с покрытием (для верхних слоев).

Примечания:

1 Температура асфальтобетонной смеси при укладке в покрытие должна быть не ниже 120 °С. Допускается ее снижение на 20 °С при условии использования ПАВ или активированных минеральных порошков.

2 Коэффициент уплотнения через 1 - 3 суток после укатки должен быть не ниже:

- 0,99 для плотного асфальтобетона из горячих смесей типов А и Б;

- 0,98 для плотного асфальтобетона из горячих смесей типов В, Г и Д, пористого и высокопористого асфальтобетона.

3 Верхний слой асфальтобетонного покрытия должен иметь ровную однородную шероховатую поверхность без разрывов и раковин, с ровными кромками. Дефектные места не допускаются.

в) Операционный контроль качества представлен в таблице 1.

г) Отбор проб осуществляют согласно ГОСТ 12801.

д) Физико-механические показатели материала устроенного асфальтобетонного слоя должны соответствовать требованиям ГОСТ 9128.

Таблица 1

Библиография

[1] СНиП 3.06.03-85

Автомобильные дороги



Ключевые слова: устройство асфальтобетонных слоев, перегружатель асфальтобетонной смеси, основные технологические операции, контроль качества

Приложение А
(справочное)

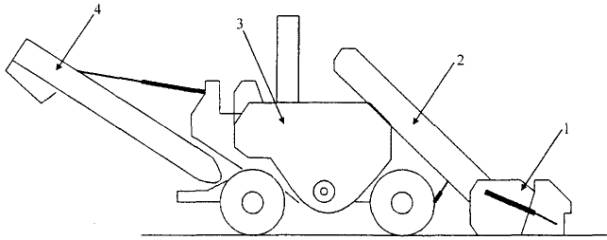

Принципиальная схема перегружателя асфальтобетонной смеси

1 - отвальный бункер перегружателя; 2 - конвейер; 3 - бункер, оснащенный трехшаговым шнеком; 4 - задний конвейер

Приложение Б
(справочное)

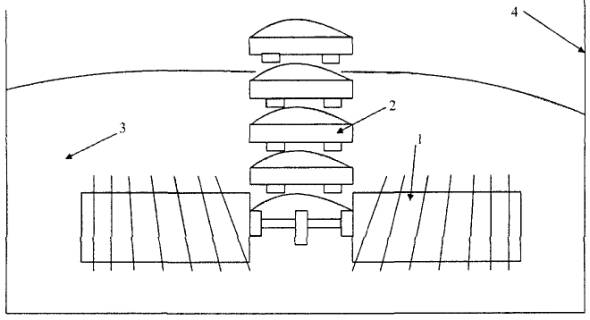

Принципиальная схема трехшагового шнека

1 - трехшаговый шнек; 2 - ленточный скребковый конвейер; 3 - асфальтобетонная смесь; 4 - стенка бункера перегружателя

Приложение В
(справочное)

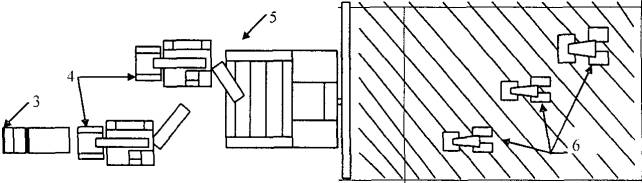

План потока при устройстве асфальтобетонных слоев на основе применения двух перегружателей

Направление потока

1 - поливомоечная машина; 2 - автогудронатор; 3 - автомобиль-самосвал; 4 - перегружатели асфальтобетонной смеси; 5 - асфальтоукладчик; 6 - отряд катков согласно выбранному режиму уплотнения
