РЕКОМЕНДАЦИИ

РЕКОМЕНДАЦИЯ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ

УРОВЕНЬ МАЗУТА В ЖЕЛЕЗНОДОРОЖНЫХ ЦИСТЕРНАХ
МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ ИЗМЕРИТЕЛЕМ
УРОВНЯ НЕДОЛИВА ИНД-1М

МИ 2260-93

Настоящая Рекомендация устанавливает методику выполнения измерений уровня мазута (ГОСТ 10585-75) в железнодорожных цистернах, заполненных мазутом, но менее 90 % вместимости, измерителем уровня недолива ИНД-1М на пунктах отгрузки и приема нефтепродуктов.

Настоящая Рекомендация может быть использована для определения уровня мазута при выполнении измерений массы мазута в цистернах железнодорожного маршрута

Термины и определения приведены в приложении 1.

1. НОРМЫ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

1.1 Методика обеспечивает выполнение измерений уровня мазута в железнодорожных цистернах с погрешностью не более ±5 мм, что соответствует значению составляющей погрешности определения объема мазута ±0,2 %, возникающей за счет погрешности измерения его уровня.

2. СРЕДСТВА ИЗМЕРЕНИЙ И ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

2.1. При выполнении измерений применяются следующие средства измерений и вспомогательные устройства:

измеритель уровня недолива ИНД-1М (рис. 1) по ТУ 4381-001-2567988-93 с диапазоном измерений от минус 500 до плюс 500 мм, допустимой погрешностью не более ±3 мм;

термометр с ценой деления 0,5 °С по ГОСТ 28498-90.

2.2. Средства измерений должны быть аттестованы (поверены) органами Государственной метрологической службы.

Описание: 1

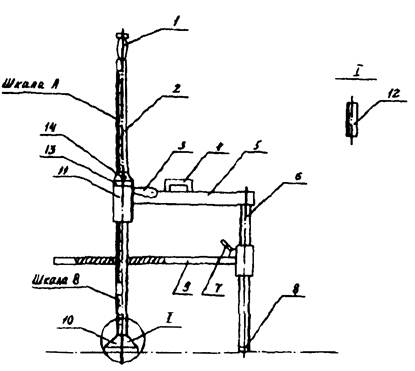

Рис. 1. Измеритель уровня недолива ИНД-1М:

1 - рукоятка; 2 - мерная труба; 3 - фиксатор; 4 - рукоятка; 5 - корпус; 6 - опорная труба;
7 - рукоятка винта; 8 - пята; 9 - планка; 10 - наконечник в виде конуса; 11 - направляющая втулка;
12 - наконечник в виде цилиндра; 13 - коническая втулка; 14 - контровочный винт;
 - верхняя образующая цистерны

3. МЕТОД ИЗМЕРЕНИЙ

3.1. Измерение уровня мазута выполняется косвенным методом, основанным на пересчете значений расстояния по вертикали (высоте) от внутренней нижней образующей до наружной верхней образующей цистерны и уровня недолива.

H = H0 - h,                                                         (1)

где Н - уровень мазута в цистерне, мм;

Н0 - расстояние по вертикали от внутренней нижней образующей до наружной верхней образующей цистерны, мм;

h - уровень недолива мазута в цистерне, мм.

Значение величины h при заполнении цистерны мазутом в пределах вместимости только цилиндрической части имеет знак «плюс», а при заполнении в пределах вместимостей цилиндрической части и колпака - знак «минус».

Значения величины H0 для различных конструкций котлов цистерн приведены на рис. 2 - 4 и в приложении 2.

Описание: 1

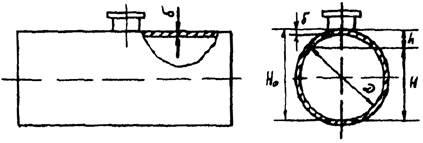

Рис. 2. Котел цистерны без ванночки и выштамповки уклона:

H0 = D + δ

Описание: 1

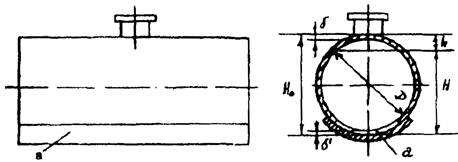

Рис. 3. Котел цистерны с ванночкой:

а - ванночка; H0 = D + δ + δ'

Описание: 1

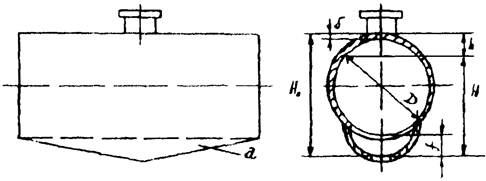

Рис. 4. Котел цистерны с выштамповкой уклона:

а - выштамповка уклона: Н0 = D + δ + f

4. МЕРЫ БЕЗОПАСНОСТИ И УСЛОВИЯ ИЗМЕРЕНИЙ

4.1. Лица, выполняющие измерения, должны пройти инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-90.

4.2. Уровень освещенности мест проведения измерений уровня недолива мазута в цистернах должен соответствовать требованиям СНиП II-4-79.

4.3. Предельные значения температуры окружающего воздуха и силы ветра в данном климатическом районе, при которых не следует производить измерения уровня недолива мазута в цистернах, должны соответствовать требованиям, установленным СНиП III-4-80.

4.4. Температура мазута в цистерне должна находиться в пределах от минус 50 до плюс 90 °С.

4.5. Не допускается проводить измерения уровня недолива во время грозы.

5. ПОДГОТОВКА К ВЫПОЛНЕНИЮ ИЗМЕРЕНИЙ

5.1. При хорошей видимости поверхности мазута в цистерне к нижнему торцу мерной трубы 2 (см. рис. 1) присоединяется конический наконечник 10, а при плохой видимости - цилиндрический наконечник 12.

Описание: 1

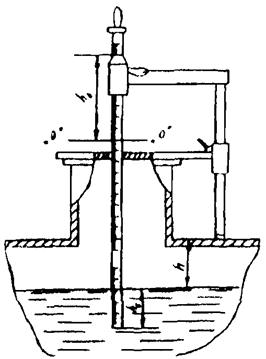

Рис. 5. Схема измерения уровня недолива при хорошей видимости поверхности мазута цистерне:

1 - горловина (колпак) цистерны

Описание: 1

Рис. 6. Схема измерения уровня недолива при плохой видимости поверхности мазута в цистерне:

h = hА - hB

5.2. Устанавливается измеритель уровня недолива на цистерне (рис. 5 и 6). При этом пята 8 (см. рис. 1) опорной трубы должна находиться на верхней образующей цистерны. Планка 9 кладется на горловину цистерны и ее положение относительно опорной трубы фиксируется винтом 7. Этим обеспечивается вертикальность мерной трубы 2.

6. ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ И ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

6.1. Выполнение измерений уровня недолива мазута в цистерне

6.1.1. Измерение уровня недолива при хорошей видимости поверхности мазута в цистерне (см. рис. 5)

Мерную трубу, нажимая на фиксатор, медленно опускают во внутрь цистерны до соприкосновения ее наконечника с поверхностью мазута. Допускается погружение наконечника в мазут до затекания мазута за края наконечника вверх, что соответствует глубине погружения наконечника 1,5 мм. Момент соприкосновения нижнего торца наконечника с поверхностью мазута определяется по возмущению поверхности мазута или затеканию мазута вверх за края наконечника. Это положение мерной трубы фиксируется относительно направляющей втулки освобождением фиксатора.

Значение уровня недолива мазута (h) снимается по шкале А со своим знаком по верхнему срезу направляющей втулки с точностью до 1 мм.

6.1.2. Измерение уровня недолива при плохой видимости поверхности мазута в цистерне (см. рис. 6).

Нажимая на фиксатор, мерную трубу с цилиндрическим наконечником опускают во внутрь цистерны и часть ее погружают в мазут. Это положение мерной трубы фиксируется относительно направляющей втулки освобождением фиксатора.

Показания шкал А и В отсчитывается с точностью до 1 мм и значение уровня недолива рассчитывается по формуле

h = hA - hB,                                                                (2)

где hA - показание шкалы А, мм;

hB - показание шкалы В, мм.

6.1.3. После каждого измерения по п. 6.1.1 или п. 6.1.2 смоченные мазутом части конического наконечника или части мерной трубы с цилиндрическим наконечником следует протереть мягкой тряпкой насухо.

6.1.4. Повторяя измерения по п. 6.1.1 или п. 6.1.2, проводят второе измерение уровня недолива мазута в цистерне. При получении расхождений между результатами двух измерений более чем на 3 мм проводят третье измерение.

6.1.5. За действительное значение уровня недолива мазута принимается среднее арифметическое результатов двух измерений. Полученный результат округляется до целого миллиметра и заносится в журнал, форма которого приведена в приложении 3.

6.2. Определение уровня мазута в цистерне

6.2.1. Уровень мазута в цистернах типов 15, 16, 25, 25а и 62, которые наиболее распространены при перевозке мазута (при заполнении только цилиндрической части цистерн), определяется непосредственно (без вычислений) из приложения 4 по значению уровня недолива, округленному до сантиметра (значение менее 5 мм отбрасывается, а 5 мм и более считается за сантиметр).

6.2.2. Уровень мазута в цистернах других типов или при заполнении в пределах колпака цистерн всех типов определяется подстановкой результата измерений уровня недолива мазута по п. 6.1.5 и значения величины H0 из приложения 2 в формулу (1). Полученный результат округляется до сантиметра.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

7.1. Результаты измерений и расчетов оформляются записью в журнале (см. приложение 3).

Приложение 1

Справочное

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Уровень недолива мазута в железнодорожной цистерне - расстояние от верхней (наружной) образующей котла цистерны до поверхности мазута в цистерне (см. рис. 5, 6).

Котел цистерны - часть цистерны, ограниченная днищами и цилиндрической обечайкой.

Ванночка - полость, образуемая вследствие сварки броневого листа с обечайкой котла внахлестку (см. рис. 3).

Выштамповка уклона - полость, образуемая вследствие уклона нижнего броневого листа котла цистерны к сливному прибору (см. рис. 4).

Приложение 2

Обязательное

ЗНАЧЕНИЯ ВЕЛИЧИНЫ H0 ДЛЯ РАЗЛИЧНЫХ ТИПОВ ЦИСТЕРН

Тип цистерны (см. рис. 2)

Н0, мм

Тип цистерны (см. рис. 3)

Н0, мм

Тип цистерны (см. рис. 4)

Н0, мм

5

2608

10

2600

25а

2839

6

2593

11

2607

26а

2843

7

2593

12

2614

27а

2833

8

2607

13

2621

30

2839

9

2614

14

2604

31

3039

18

2595

15

2611

53а

3038

19

2602

16

2618

59

3039

20

2609

17

2625

60

2449

21

2616

23

2618

62

3039

22

2609

24

2609

25

2809

26

2814

27

2804

28

3007

29

3012

53

3008

Приложение 3

Обязательное

(пример заполнения)

ЖУРНАЛ ИЗМЕРЕНИЙ УРОВНЯ МАЗУТА В ЦИСТЕРНАХ

______________________________________________________________

(наименование предприятия)

«__» ___________ 199_ года

Порядковый номер цистерны в составе маршрута

Номер

Тип цистерны

Измеренный уровень недолива

Н0 мм

Уровень мазута в цистерне, см

железнодорожной накладной

цистерны

Первое измерение, мм

Второе измерение, мм

Среднее арифметическое, мм

1

2

3

4

5

6

7

8

9

5

591203

72329055

25

151

153

152

-

266

10

681419

71129505

19

212

215

214

2602

238

Начальник участка (смены) ____________________________

                                                                            (подпись, фамилия, инициалы)

Учетчик топлива (оператор) ____________________________

                                                                             (подпись, фамилия, инициалы)

Примечания. 1. В графе 8 значения величины H0 берутся из приложения 2.

2. В графе 9 уровень мазута в цистернах типов 15, 16, 25, 25а и 62 определяется по данным графы 7, а для цистерн других типов - как разность данных графы 8 и графы 7.

Приложение 4

Рекомендуемое

ЗНАЧЕНИЯ УРОВНЯ МАЗУТА В ЦИСТЕРНАХ

Уровень недолива мазута в цистерне, см

Уровень мазута (см) в цистернах типов

15

16

25

25а

62

1

2

3

4

5

6

0

261

262

281

284

304

1

260

261

280

283

303

2

259

260

279

282

302

3

258

259

278

281

301

4

257

258

277

280

300

5

236

257

276

279

299

6

255

256

275

278

298

7

254

255

274

277

297

8

253

254

273

276

296

9

252

253

272

275

295

10

251

252

271

274

294

11

250

251

270

273

293

12

249

250

269

272

292

13

248

249

268

271

291

14

247

248

267

270

290

15

246

247

266

269

289

16

245

246

265

268

288

17

244

245

264

267

287

18

243

244

263

266

286

19

242

243

262

265

285

20

241

242

261

264

284

21

240

241

260

263

283

22

239

240

259

262

282

23

238

239

258

261

281

24

237

238

257

260

280

25

236

237

256

259

279

26

235

236

255

258

278

27

234

235

254

257

277

28

233

234

253

256

276

29

232

233

252

255

275

30

231

232

251

254

274

31

230

231

250

253

273

32

229

230

249

252

272

33

228

229

248

251

271

34

227

228

247

250

270

35

226

227

246

249

269

36

225

226

245

248

268

37

224

225

244

247

267

38

223

224

243

246

266

39

222

223

242

245

265

40

221

222

241

244

264

41

-

-

240

243

263

42

-

-

239

242

262

43

-

-

238

241

261

44

-

-

237

240

260

45

-

-

236

239

259

46

-

-

235

238

258

47

-

-

-

237

257

48

-

-

-

236

256

49

-

-

-

235

255

50

-

-

-

-

254

Примечание. Значения уровней мазута, соответствующие нулевому уровню недолива, приведенные в графах 2 - 6, рассчитаны для каждого типа цистерн по формуле (1) с учетом данных приложения 2.
