Государственное санитарно-эпидемиологическое нормирование
Российской Федерации

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение концентраций оксасульфурона
в воздухе рабочей зоны и смывах
с кожных покровов операторов методом
высокоэффективной жидкостной
хроматографии

Методические указания

МУК 4.1.2391-08

Москва 2009

1. Разработаны Федеральным научным центром гигиены им. Ф.Ф. Эрисмана (Юдина Т.В., Федорова Н.Е., Волкова В.Н.).

2. Рекомендованы к утверждению Комиссией по санитарно-эпидемиологическому нормированию при Федеральной службе по надзору в сфере защиты прав потребителей и благополучия человека (протокол от 3 апреля 2008 г. № 1).

3. Утверждены Руководителем Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека, Главным государственным санитарным врачом Российской Федерации Г.Г. Онищенко 2 июля 2008 г.

4. Введены в действие с 5 сентября 2008 г.

5. Введены впервые.



УТВЕРЖДАЮ

Руководитель Федеральной службы
по надзору в сфере защиты прав
потребителей и благополучия человека,
Главный государственный санитарный
врач Российской Федерации

Г.Г. Онищенко

«2» июля 2008 г.

Дата введения: 5 сентября 2008 г.

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение концентраций оксасульфурона в воздухе рабочей зоны
и смывах с кожных покровов операторов методом
высокоэффективной жидкостной хроматографии

Методические указания

МУК 4.1.2391-08

Настоящие методические указания устанавливают метод высокоэффективной жидкостной хроматографии для определения в воздухе рабочей зоны и смывах с кожных покровов операторов массовой концентрации оксасульфурона в диапазонах соответственно 0,1 - 1,0 мг/м3; 0,1 - 1,0 мкг/смыв.

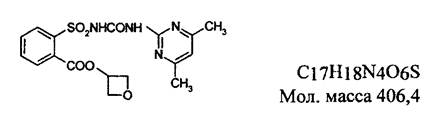

2-[(4,6-Диметилпиримидин-2-ил)карбамоилсульфамоил] бензойная кислота, оксетан-3-иловый эфир (IUPAC)

Бесцветное кристаллическое вещество. Температура плавления 158 °С (с разложением). Давление паров при 25 °С - менее 2∙10-3 мПа. Растворимость в органических растворителях при 25 °С (в г/дм3): ацетон - 9,3; дихлорметан - 6,9; этилацетат - 2,3; метанол - 1,5; толуол - 0,32; н-октанол - 0,099; н-гексан - 0,0022. Растворимость в воде 52 ppm (рН 5,1, 25 °С); в буфере, 63 (рН 5,0), 1700 (рН 6,8), 19 000 (рН 7,8) мг/дм3 (15 °С). Коэффициент распределения н-октанол/вода: 0,75 (рН 5), -0,81 (рН 7), - 2.2 (рН 8,9). рКа 5,1.

Агрегатное состояние в воздушной среде - аэрозоль.

Краткая токсикологическая характеристика:

Острая пероральная токсичность (LD50) для крыс и мышей - более 5000 мг/кг; острая дермальная токсичность (LD50) для крыс - более 2000 мг/кг; острая ингаляционная токсичность (LC50) для крыс - более 5080 мг/м3 (4 часа).

Область применения препарата

Оксасульфурон рекомендуется в качестве селективного после всходового гербицида на посевах сои для подавления роста широкого спектра двудольных и некоторых злаковых сорняков.

Ориентировочный безопасный уровень воздействия (ОБУВ) оксасульфурона в воздухе рабочей зоны - 1,0 мг/м3.

1. Погрешность измерений

Методика обеспечивает выполнение измерений с погрешностью, не превышающей ±25 %, при доверительной вероятности 0,95.

2. Метод измерений

Измерения концентраций оксасульфурона выполняют методом высокоэффективной жидкостной хроматографии (ВЭЖХ) на обращенной фазе с ультрафиолетовым детектором.

Концентрирование оксасульфурона из воздуха осуществляют на бумажный фильтр «синяя лента», экстракцию с фильтров проводят этиловым спиртом. Смыв с кожных покровов также проводят этиловым спиртом.

Нижний предел измерения в анализируемом объеме пробы - 1 нг. Средняя полнота извлечения с фильтров - 90,0 %, с поверхности кожи - 87,9 %.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. Средства измерений

Жидкостный хроматограф с ультрафиолетовым детектором с переменной длиной волны (фирмы Perkin Elmer, США)

Номер в Государственном реестре средств измерений 15311-02

Барометр-анероид М-67

ТУ 2504-1797-75

Весы аналитические ВЛА-200

ГОСТ 24104

Колбы мерные 2-100-2 и 2-1000-2

ГОСТ 1770

Меры массы

ГОСТ 7328

Пипетки градуированные 2-го класса точности вместимостью 1,0, 2,0, 5,0, 10 см3

ГОСТ 29227

Пробирки градуированные вместимостью 5 или 10 см3

ГОСТ 1770

Пробоотборное устройство ПУ-4Э исп. 1 (ЗАО «ОПТЭК», г. Санкт-Петербург)

Номер в Государственном реестре средств измерений 14531-03

Термометр лабораторный шкальный TЛ-2, цена деления 1 °С, пределы измерения 0 - 55 °С

ТУ 215-73Е

Цилиндры мерные 2-го класса точности вместимостью 10, 250, 500 и 1000 см3

ГОСТ 1770

Допускается использование средств измерения с аналогичными или лучшими характеристиками.

3.2. Реактивы

Оксасульфурон, аналитический стандарт с содержанием основного вещества 99,5 % (фирмы «Сингента»)



Ацетонитрил для хроматографии, хч

ТУ-6-09-4326-76

Вода бидистиллированная, деионизованная или перегнанная над КМnО4

ГОСТ 6709

Кислота орто-фосфорная, хч, 85 %

ГОСТ 6552

Этиловый спирт (этанол) ректификованный

ГОСТ Р 51652 или ГОСТ 18300

Допускается использование реактивов иных производителей с аналогичной или более высокой квалификацией.

3.3. Вспомогательные устройства, материалы

Аппарат для встряхивания типа АВУ-6с

ТУ 64-1-2851-78

Бумажные фильтры «синяя лента», обеззоленные

ТУ 6-09-2678-77

Бязь хлопчатобумажная белая

ГОСТ 25336

Воронки конусные диаметром 30 - 37 мм



Груша резиновая



Колбы круглодонные на шлифе вместимостью 100 см3

ГОСТ 9737

Мембранные фильтры капроновые, диаметром 47 мм



Насос водоструйный

ГОСТ 10696

Пробирки центрифужные

ГОСТ 25336

Ротационный вакуумный испаритель В-169 фирмы Buchi, Швейцария



Стаканы химические низкие с носиком, вместимостью 150 см3

ГОСТ 25336

Стекловата



Стеклянные емкости вместимостью 100 см3 с герметичной металлической крышкой



Стеклянные палочки



Установка для перегонки растворителей



Набор для фильтрации растворителей через мембрану



Хроматографическая колонка стальная, длиной 250 мм, внутренним диаметром 2,0 мм, содержащая Spfterisorb® S5 ODS 2, зернением 5 мкм



Шприц для ввода образцов для жидкостного хроматографа вместимостью 50 - 100 мм3



Допускается применение хроматографических колонок и другого оборудования с аналогичными или лучшими техническими характеристиками.

4. Требования безопасности

4.1. При выполнении измерений необходимо соблюдать требования техники безопасности при работе с химическими реактивами по ГОСТ 12.1.007, требования электробезопасности при работе с электроустановками по ГОСТ 12.1.019, а также требования, изложенные в технической документации на жидкостной хроматограф.

4.2. Помещение должно соответствовать требованиям пожаробезопасности по ГОСТ 12.1.004 и иметь средства пожаротушения по ГОСТ 12.4.009. Содержание вредных веществ в воздухе не должно превышать норм, установленных ГН 2.2.5.1313-03 «Предельно-допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны». Организация обучения работников безопасности труда - по ГОСТ 12.0.004.

5. Требования к квалификации операторов

К выполнению измерений допускают специалистов, имеющих квалификацию не ниже лаборанта-исследователя, с опытом работы на жидкостном хроматографе.

К проведению пробоподготовки допускают оператора с квалификацией «лаборант», имеющего опыт работы в химической лаборатории.

6. Условия измерений

При выполнении измерений соблюдают следующие условия:

• процессы приготовления растворов и подготовки проб к анализу проводят при температуре воздуха (20 ± 5) °С и относительной влажности не более 80 %.

• выполнение измерений на жидкостном хроматографе проводят в условиях, рекомендованных технической документацией к прибору.

7. Подготовка к выполнению измерений

Выполнению измерений предшествуют следующие операции: очистка ацетонитрила (при необходимости), подготовка подвижной фазы для ВЭЖХ, кондиционирование хроматографической колонки, приготовление растворов для градуировки и внесения, установление градуировочной характеристики, подготовка фильтров и салфеток для отбора проб, отбор проб.

7.1. Очистка ацетонитрила

Ацетонитрил кипятят с обратным холодильником над пентоксидом фосфора не менее 1 часа, после чего перегоняют, непосредственно перед употреблением ацетонитрил повторно перегоняют над прокаленным карбонатом калия.

7.2. Подготовка подвижной фазы для ВЭЖХ

В мерную колбу вместимостью 1000 см3 помещают 650 см3 бидистиллированной или деионизованной воды, 1 см3 орто-фосфорной кислоты, 350 см3 ацетонитрила, перемешивают, фильтруют и дегазируют.

7.3. Кондиционирование хроматографической колонки

Промывают колонку подвижной фазой (приготовленной по п. 7.2) при скорости подачи растворителя 0,3 см3/мин до установления стабильной базовой линии.

7.4. Приготовление градуированных растворов и растворов

внесения

7.4.1. Исходный раствор оксасульфурона для градуировки (концентрация 100 мкг/см3). В мерную колбу вместимостью 100 см3 вносят 0,0100 г оксасульфурона, добавляют 50 - 70 см3 ацетонитрила, перемешивают, доводят ацетонитрилом до метки, вновь перемешивают. Раствор хранится в холодильнике в течение 3-х месяцев.

Растворы № 1 - 5 готовят объемным методом путем последовательного разбавления исходного раствора для градуировки.

7.4.2. Раствор № 1 оксасульфурона для градуировки и внесения (концентрация 10 мкг/см3). В мерную колбу вместимостью 100 см3 помещают 10 см3 исходного раствора оксасульфурона с концентрацией 100 мкг/см3 (п. 7.4.1.), разбавляют ацетонитрилом до метки, перемешивают. Раствор хранится в холодильнике в течение месяца.

Этот раствор используют для приготовления проб с внесением при оценке полноты извлечения действующего вещества методом «внссено-найдено».

7.4.3. Рабочие растворы № 2 - 5 оксасульфурона для градуировки (концентрация 0,05 - 0,5 мкг/см3). В 4 мерные колбы вместимостью 100 см3 помещают по 0,5; 1,0; 2,0 и 5,0 см3 градуировочного раствора № 1 с концентрацией 10 мкг/см3 (п. 7.4.2.), доводят до метки подвижной фазой, приготовленной по п. 7.2., тщательно перемешивают, получают рабочие растворы №№ 2 - 5 с концентрацией оксасульфурона 0,05; 0,1; 0,2 и 0,5 мкг/см3, соответственно.

Растворы хранятся в холодильнике в течение 3-х дней.

7.5. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость площади пика (относительные единицы) от концентрации оксасульфурона в растворе (мкг/см3), устанавливают методом абсолютной калибровки по 4-м растворам для градуировки №№ 2 - 5.

В инжектор хроматографа вводят по 20 мм3 каждого градуировочного раствора и анализируют в условиях хроматографирования по п. 7.5.1. Осуществляют не менее 3-х параллельных измерений. Устанавливают площади пиков действующего вещества.

Градуировочный график проверяют ежедневно по анализу 2-х растворов для градуировки различной концентрации. Если значения площадей отличаются более чем на 6 % от данных, заложенных в градуировочную характеристику, ее строят заново, используя свежеприготовленные рабочие растворы для градуировки.

7.5.1. Условия хроматографирования

Измерения выполняют при следующих режимных параметрах:

Жидкостный хроматограф «Perkin Elmer» (США) с ультрафиолетовым детектором

Хроматографическая колонка стальная, длиной 250 мм, внутренним диаметром 2,0 мм, содержащая Spherisorb® S5 ODS 2, зернением 5 мкм

Температура колонки: комнатная

Подвижная фаза: ацетонитрил-вода-орто-фосфорная кислота (35:65:0,1, по объему)

Скорость потока элюента: 0,3 см3/мин

Рабочая длина волны: 240 нм

Объем вводимой пробы: 20 мм3

Ориентировочное время выхода оксасульфурона: 7,1 - 7,4 мин

Линейный диапазон детектирования: 1 - 10 нг.

7.6. Подготовка фильтров для отбора проб воздуха

Диаметр бумажного фильтра «синяя лента» должен соответствовать внутреннему диаметру фильтродержателя.

Фильтры последовательно по 3 раза промывают на воронке Бюхнера этанолом, затем ацетонитрилом порциями 25 - 30 см3, сушат с помощью разряжения, создаваемого водоструйным насосом, затем на воздухе при комнатной температуре. До использования фильтры хранят в герметично закрытой стеклянной таре.

7.7. Подготовка салфеток для проведения смыва

Вырезают салфетки (лоскуты) из белой бязи размером 10×10 см, последовательно обрабатывают их 5 %-ным раствором углекислого натрия (при кипячении), водой до нейтральной реакции промывных вод, 2-х кратно промывают этиловым спиртом, сушат на воздухе при комнатной температуре. До использования салфетки хранят в герметично закрытой стеклянной таре.

8. Отбор и хранение проб воздуха

Отбор проб проводят в соответствии с требованиями ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны». Воздух с объемным расходом 1 - 4 дм3/мин аспирируют через бумажный фильтр «синяя лента», помещенный в фильтродержатель.

Для измерения концентрации оксасульфурона на уровне 0,5 ОБУВ для воздуха рабочей зоны необходимо отобрать 0,5 дм3 воздуха. Срок хранения отобранных проб, помещенных в полиэтиленовые пакеты, в холодильнике при температуре 4 - 6 °С - 7 дней.

9. Условия проведения смыва

Смывы проводят в конце работы или после выполнения отдельных операций с открытых и закрытых спецодеждой или другими СИЗ участков тела (лоб, лицо, шея, спина, грудь, предплечье, голень, кисти рук, включая межпальцевые промежутки).

До работы выбирают участок кожи, обрабатывают его с целью удаления загрязнений, фиксируют площадь (не менее 200 см2). При необходимости отбирают фоновые смывы.

Смыв проводят способом обмыва фиксированного участка кожи этиловым спиртом, помещая 20 см3 в стеклянную емкостью с металлической крышкой. Тканевой салфеткой, смоченной растворителем, с помощью пинцета (индивидуально) обмывают кожный покров сверху вниз. Операцию повторяют дважды.

Срок хранения отобранных проб смывов, помещенных в герметично закрытые емкости, в морозильной камере при температуре -18 °С - 30 дней.

10. Выполнение измерений

10.1. Воздушная среда

Экспонированный фильтр переносят в химический стакан вместимостью 150 см3, заливают 20 см3 этилового спирта, помещают на встряхиватель на 20 минут. Растворитель сливают, фильтр обрабатывают новыми порциями этилового спирта объемом 10 см3 еще дважды, выдерживая на встряхивателе по 10 минут.

Объединенный экстракт упаривают в грушевидной колбе на ротационном вакуумном испарителе при температуре бани не выше 40 °С почти досуха, оставшийся растворитель отдувают потоком теплого воздуха. Остаток растворяют в 5 см3 подвижной фазы (подготовленной по п. 7.2.) и анализируют при условиях хроматографирования, указанных в п. 7.5.1.

10.2. Смывы с кожных покровов

Пробу смыва сливают (через воронку) в колбу для упаривания, с помощью пинцета извлекают салфетку, помещают в конусную химическую воронку, установленную в муфту колбы для упаривания, тщательно отжимают и промывают этиловым спиртом дважды порциями по 10 см3, предварительно ополаскивая растворителем емкость, в которой находилась проба.

Объединенный раствор упаривают в грушевидной колбе на ротационном вакуумном испарителе при температуре бани не выше 40 °С почти досуха, оставшийся растворитель отдувают потоком теплого воздуха. Остаток растворяют в 2 см3 подвижной фазы (подготовленной по п. 7.2.) и анализируют при условиях хроматографирования, указанных в п. 7.5.1.

Пробу вводят в испаритель хроматографа не менее двух раз. Устанавливают площадь пика действующего вещества, с помощью градуировочного графика определяют концентрацию оксасульфурона в хроматографируемом растворе.

Образцы, дающие пики, большие, чем градуировочный раствор с концентрацией 0,5 мкг/см3, разбавляют подвижной фазой.

Перед анализом опытных образцов проводят хроматографирование холостых (контрольных) проб - экстрактов неэкспонированного фильтра и салфетки.

11. Обработка результатов анализа

11.1. Воздушная среда

Массовую концентрацию оксасульфурона в пробе воздуха X, мг/м3, рассчитывают по формуле:

X = СW/Vt, где

С - концентрация оксасульфурона в хроматографируемом растворе, найденная по градуировочному графику в соответствии с величиной площади хроматографического пика, мкг/см3;

W - объем экстракта, подготовленного для хроматографирования, см3;

Vt - объем пробы воздуха, отобранный для анализа, приведенный к стандартным условиям (давление 760 мм рт. ст., температура 20 °С), дм3.

Vt = 0,386∙Рut/(273 + T),

где Т - температура воздуха при отборе пробы (на входе в аспиратор), град. С,

Р - атмосферное давление при отборе пробы, мм рт. ст.

u - расход воздуха при отборе пробы, дм3/мин,

t - длительность отбора пробы, мин.

За результат анализа () принимается среднее арифметическое результатов двух параллельных определений X1 и Х2 ( = (X1 + Х2)/2), расхождение между которыми не превышает значений норматива оперативного контроля сходимости (d):

|X1 - Х2| ≤ d.

d = dотн./100, мг/м3

где d - норматив оперативного контроля сходимости, мг/м3;

dотн - норматив оперативного контроля сходимости, % (равен 12 %).

11.2. Смывы с кожных покровов

Массовую концентрацию оксасульфурона в пробе смыва X, мкг/смыв, рассчитывают по формуле:

X = СW, где

С - концентрация оксасульфурона в хроматографируемом растворе, найденная по градуировочному графику в соответствии с величиной площади хроматографического пика, мкг/см3;

W - объем экстракта, подготовленного для хроматографирования, см3;

Примечание: Идентификация и расчет концентрации оксасульфурона в пробах могут быть проведены с помощью компьютерной программы обработки хроматографических данных, включенной в аналитическую систему.

12. Оформление результатов измерений

Результат количественного анализа представляют в виде:

• результат анализа  в мг/м3 или мкг/смыв (с указанием площади смыва в см2), характеристика погрешности δ, % (±25 %), Р = 0,95 или

 ± Δ мг/м3 (мкг/смыв, площадь смыва, см2), Р = 0,95,

где Δ - абсолютная погрешность.

Результат измерений должен иметь тот же десятичный разряд, что и погрешность.

Если содержание вещества менее нижней границы диапазона определяемых концентраций, результат анализа представляют в виде:

«содержание оксасульфурона в пробе воздуха рабочей зоны - менее 0,1 мг/м3; смыва - менее 0,1 мкг/смыв»*

* - 0,1 мг/м3; 0,1 мкг/смыв - пределы обнаружения при отборе 2,5 дм3 воздуха рабочей зоны; в пробе смыва (фиксированная площадь смыва, см2), соответственно.

13. Контроль погрешности измерений

Оперативный контроль погрешности и воспроизводимости измерений осуществляется в соответствии с ГОСТ ИСО 5725-1-6.2002 «Точность (правильность и прецизионность) методов и результатов измерений».

СОДЕРЖАНИЕ

1. Погрешность измерений. 2

2. Метод измерений. 2

3. Средства измерений, вспомогательные устройства, реактивы и материалы.. 2

3.1. Средства измерений. 2

3.2. Реактивы.. 3

3.3. Вспомогательные устройства, материалы.. 3

4. Требования безопасности. 4

5. Требования к квалификации операторов. 4

6. Условия измерений. 4

7. Подготовка к выполнению измерений. 4

7.1. Очистка ацетонитрила. 4

7.2. Подготовка подвижной фазы для ВЭЖХ.. 4

7.3. Кондиционирование хроматографической колонки. 4

7.4. Приготовление градуированных растворов и растворов. 4

внесения. 4

7.5. Установление градуировочной характеристики. 5

7.6. Подготовка фильтров для отбора проб воздуха. 5

7.7. Подготовка салфеток для проведения смыва. 5

8. Отбор и хранение проб воздуха. 6

9. Условия проведения смыва. 6

10. Выполнение измерений. 6

10.1. Воздушная среда. 6

10.2. Смывы с кожных покровов. 6

11. Обработка результатов анализа. 7

11.1. Воздушная среда. 7

11.2. Смывы с кожных покровов. 7

12. Оформление результатов измерений. 7

13. Контроль погрешности измерений. 8
