Автокран КС-45719-1 Галичанин

Автокран КС-45719-1 Галичанин грузоподъемностью 20 тонн на шасси автомобиля КамАЗ-53215 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Кран прост в управлении и обслуживании, надежен в работе.

Автокран КС-45719-1 Галичанин имеет следующие конструктивные особенности:

- привод крановой установки гидравлический от двух аксиально-поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности на базовом автомобиле. Отбор мощности производится от двигателя шасси через коробку передач.

- крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

- возможно совмещение рабочих операций.

Кран оборудован гидроопорами с выдвижными опорными балками. Гидравлическая система позволяет легко и плавно осуществлять управление крановыми механизмами и выносными опорами в широком диапазоне регулирования скоростей рабочих операций.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста. Ограничитель нагрузки может работать в режиме координатной защиты крана и имеет встроенный прибор фиксации характеристик «черный ящик».

Автокран КС-45719-1 Галичанин оборудован трехсекционная телескопической стрелой: трехсекционная телескопическая стрела длиной 9,7 - 21,7 м обеспечивает крану компактность и маневренность при переездах, обширную зону и большую высоту подъема груза при работе.

Кроме увеличенного опорного контура, отличительной особенностью данной модели крана, которая выделяет ее из ряда аналогичных моделей грузоподъемностью 16 - 20 т с трехсекционными стрелами 9,7 - 21,7 м, является конструкция стрелы. Система телескопирования стрелы включает в себя не один, а два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций. Возможность телескопирования стрелы с грузом на крюке позволяет крану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.

Автокран КС-45719-1 Галичанин имеет следующие технические характеристики:

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

АВТОКРАН КС-35719-1

Базовое шасси

КамАЗ-53215

Колесная формула

6´4

Двигатель

КамАЗ-740.11

Мощность двигателя, кВТ (л.с.)

176 (240)

Грузоподъемность, т

20

Грузовой момент, тм

64

Вылет стрелы, м

3,2 - 17

Высота подъема, м:

- с основной стрелой

9,6 - 21.8

- с гуськом

не уст.

Длина стрелы, м

9,7 - 21,7

Длина гуська, м



Скорость подъема (опускания) груза, м/мин



Макс. скорость подъема (опускания) пустого крюка, м/мин



Скорость посадки, м/мин

0,3

Частота вращения, 1/мин

2,2

Скорость передвижения, км/ч

80

Габаритные размеры в транспортном положении, мм:

- длина

12000

- ширина

3550

- высота

2500

Полная масса с основной стрелой, т

20,6

Распределение нагрузки на дорогу, т.с.:

- через шины передних колес тележки



- через шины задних колес тележки

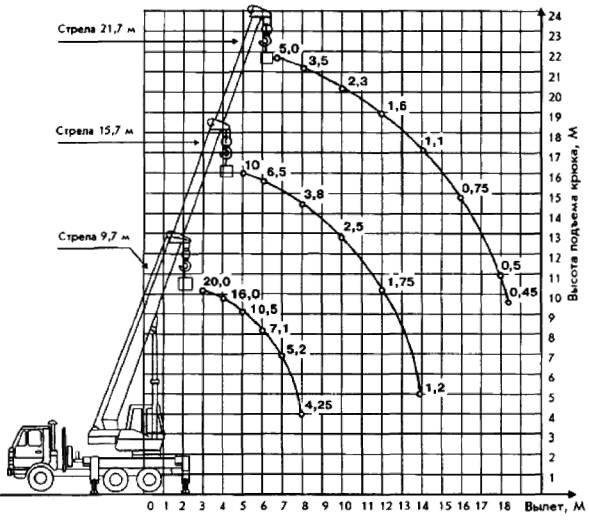

Автокран КС-45719-1 Галичанин имеет следующие грузовысотные характеристики:
