ОТРАСЛЕВОЙ СТАНДАРТ

ПРОБКИ ДЛЯ ТРУБОПРОВОДОВ АЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 24.125.23-89

Дата введения 01.01.90

1. Настоящий стандарт распространяется на пробки из коррозионно-стойкой стали аустенитного класса, устанавливаемые в качестве резьбовых заглушек на бобышках трубопроводов АЭС на рабочее давление и температуру среды (водяной пар и горячая вода):

p = 19,62 МПа (200 кгс/см2), t = 290 °С;

p = 17,66 МПа (180 кгс/см2), t = 360 °С;

p = 13,73 МПа (140 кгс/см2), t = 335 °С;

p = 9,02 МПа (92 кгс/см2), t = 290 °С;

p = 3,92 МПа (40 кгс/см2), t = 290 °С.

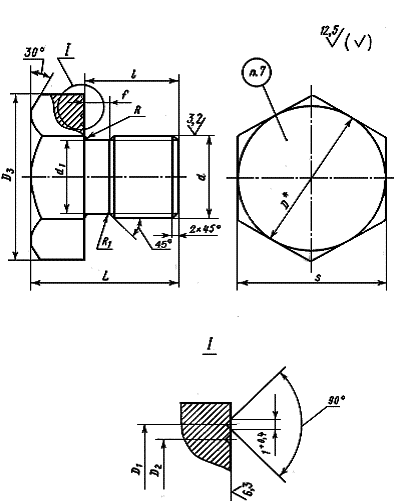

2. Конструкция и размеры пробок должны соответствовать указанным на чертеже и в таблице.

3. Резьба - по ГОСТ 24705 с полем допуска 8g по ГОСТ 16093, проточка - по ГОСТ 10549.

4. Материал пробок - круглая сталь марки 08Х18Н10Т по ГОСТ 5949 с Rm ≥ 334 МПа (34 кгс/см2) и Rp0,2 ≥ 157МПа (16 кгс/см2) при t = 350 °С.

5. Остальные технические требования - по ОСТ 108.030.123.

6. Пример условного обозначения пробки исполнения 01 с резьбой М20×1,5:

ПРОБКА М20×1,5 01 ОСТ 24.125.23.

7. Пример маркировки: 01 ОСТ 24.125.23.

Товарный знак

_____________

* Размеры для справок

Размеры, мм

Исполнение

d

d1

D

D1
± 0,5

D2
± 0,5

D3
не
менее

L
± 2

l
+0,6

f
+1,5

s

R

R1

z

Масса,
кг

Номин.

Пред. откл.

не
менее

01

M20×1,5

17,8

36

30

25

39,6

34

22

5

36

-1,0

1,0

0,5

1,6

0,15

02

M22×1,5

19,8

32

28

03

M27×1,5

25,0

45

39

34

50,9

42

24

46

0,35

04

M27×2

24,0

1,6

2

05

M33×2

30,0

55

50

45

60,8

48

30

55

-1,2

0,56

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ УКАЗАНИЕМ Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829

2. ИСПОЛНИТЕЛИ

К.И. Бояджи; Д.В. Колпакова; Ф.А. Гловач; В.Ф. Логвиненко (руководители темы); В.Я. Шейфель; А.З. Гармаш; А.М. Рейнов

3. ЗАРЕГИСТРИРОВАН Центральным государственным фондом стандартов и технических условий за № 8428078 от 27.10.89

4. ВЗАМЕН ОСТ 108.724.101-83

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 5949-75

4

ГОСТ 10549-80

3

ГОСТ 16093-81*

3

ГОСТ 24705-81

3

ОСТ 108.030.123-85А

5

________________

* На территории Российской Федерации действует ГОСТ 16093-2004, здесь и далее
