ДОКУМЕНТЫ ПО СТАНДАРТИЗАЦИИ

Конструкции металлические

ЦНИИПСК им. Мельникова

СТАНДАРТ ОРГАНИЗАЦИИ

Конструкции стальные строительные

НАГРУЗКИ И ВОЗДЕЙСТВИЯ

(Дополнения и изменения СНиП 2.01.07-85*)

СТО 02494680-0058-2008

Москва
2008

ЦЕНТРАЛЬНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ СТРОИТЕЛЬНЫХ МЕТАЛЛОКОНСТРУКЦИЙ им. Н.П. МЕЛЬНИКОВА

цниипск
им. МЕЛЬНИКОВА

(Основан в 1880 г.)

СТАНДАРТ ОРГАНИЗАЦИИ

Конструкции стальные строительные

НАГРУЗКИ И ВОЗДЕЙСТВИЯ

(Дополнения и изменения СНиП 2.01.07-85*)

Предисловие

1 РАЗРАБОТАН ЗАО «Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова» (ЗАО «ЦНИИПСК им. Мельникова»)

2 ВНЕСЕН отделом стандартизации

3 ПРИНЯТ на Научно-техническом Совете ЗАО «ЦНИИПСК им. Мельникова» от 25 декабря 2008 г.

4 ВВЕДЕН впервые

5 Разработка, согласование, утверждение, обновление (изменение или пересмотр) и отмена настоящего стандарта производится ЗАО «ЦНИИПСК им. Мельникова»

СОДЕРЖАНИЕ

Введение

Настоящий стандарт разработан в соответствии с Федеральным законом «О техническом регулировании» № 184-ФЗ и предназначен для применения всеми подразделениями ЗАО «ЦНИИПСК им. Мельникова», специализирующимися на разработке проектов КМ и КМД и реконструкции промышленных зданий и сооружений различного назначения.

Стандарт может применяться другими организациями, если эти организации имеют сертификаты соответствия, выданные Органами по сертификации в системе добровольной сертификации, созданными организацией-разработчиком стандарта.

Организация-разработчик не несёт никакой ответственности за использование данного стандарта организациями, не имеющими сертификатов соответствия.

Необходимость разработки стандарта продиктована тем, что опыт, накопленный организацией-разработчиком стандарта, а также отечественными предприятиями и организациями в области проектирования, изготовления и монтажа металлических конструкций содержится в различных нормативных документах, рекомендациях, ведомственных правилах и других, частично устаревших и не охватывающих в целом проблему безопасной эксплуатации промышленных зданий и сооружений различного назначения.

Основной целью разработки стандарта является создание современной нормативной базы по вопросам расчета металлических конструкций.

СТАНДАРТ ОРГАНИЗАЦИИ

Конструкции стальные строительные

НАГРУЗКИ И ВОЗДЕЙСТВИЯ

(Дополнения и изменения СНиП 2.01.07-85*)

Утвержден и введен в действие Приказом ЗАО «ЦНИИПСК им. Мельникова» от 30 декабря 2008 г. № 420

Дата введения 2009-01-01

1 Область применения

Настоящий стандарт содержит правила и требования по назначению нагрузок и воздействий на несущие и ограждающие стальные строительные конструкции. Требования стандарта должны учитываться как при проектировании вновь возводимых сооружений, так и при разработке проектов реконструкции и ремонта сооружений.

При проектировании конструкций, эксплуатируемых в особых условиях (сейсмические и взрывные воздействия, высокие температуры, сильноагрессивные среды и др.) следует соблюдать дополнительные требования, учитывающие особенности работы таких конструкций.

Стандарт не распространяется на расчет мостовых конструкций и магистральных трубопроводов.

2 Нормативные ссылки

СНиП 2.01.07-85* Нагрузки и воздействия

СНиП II-23-81* Нормы проектирования. Стальные конструкции

3 Термины и определения

3.1 нагрузки природные: Нагрузки, не зависящие от человеческой деятельности, определяемые погодными явлениями и являющиеся случайными величинами

3.2 нагрузки нормативные: Значения природных нагрузок, вычисляемые с высокой обеспеченностью на основе многочисленных (многолетних) наблюдений над максимальными величинами нагрузок в наблюдаемый период

3.3 нагрузки расчётные: Значения нагрузок, получаемые умножением нормативных нагрузок на коэффициент надёжности по нагрузкам γn

4 Общие положения

4.1 Настоящий стандарт (СТО 02494680-0058-2008) разработан в качестве развития, уточнения и дополнения СНиП 2.01.07-85* «Нагрузки и воздействия». Каждая глава СТО 02494680-0058-2008 начинается с указания разделов и подразделов СНиП 2.01.07-85* , которые она заменяет. Требования разделов СНиП 2.01.07-85* не указанных в СТО 02494680-0058-2008 сохраняют силу и должны выполняться при проектировании конструкций.

4.2 В стандарте формулируются (или даются ссылки на иные документы) правила назначения нормативных нагрузок, назначения коэффициента надёжности по нагрузкам и составления расчетных схем нагрузок или воздействий.

4.3 Стандарт допускает, а для снеговых нагрузок рекомендует, задание нормативных значений природных нагрузок на основе статистических данных местных метеорологических станций, а для технологических нагрузок на основе специальных исследований, а также практики эксплуатации.

4.4 В стандарте нет рекомендаций по методам расчета усилий или напряжений в элементах конструкций при нагружении их принятыми нагрузками.

4.5 Стандарт не содержит рекомендаций по оптимизации конструкций, нагруженных той или иной нагрузкой.

5 Сочетания нагрузок

5.1 Настоящий раздел заменяет п.п. 1.4 - 1.13 раздела 1 и раздел 9 СНиП 2.01.07-85*, 2003.

В стандарте рассматриваются сочетания нагрузок, крановые нагрузки, снеговые нагрузки.

5.2 Разработка комбинаций нагрузок является частью проекта и осуществляется в соответствии с техническим заданием [3].

5.3 Коэффициенты сочетаний нагрузок принимаются в зависимости от вида и продолжительности действия нагрузок, но не могут иметь значения менее 0,3.

6 Крановые нагрузки

6.1 Настоящий раздел заменяет п.п. 4.1, 4.2, 4.6, 4.8 раздела 4 СНиП 2.01.07-85* и уточняет значения коэффициента надёжности и эксцентриситета в п. 13.34* раздела 13 СНиП II-23-81*.

6.2 Нормативное вертикальное усилие от одного катка крана Nnу определяется по паспортным данным крана с учётом подъёма максимального груза и смещения тележки в крайнее положение.

6.3 Расчетное вертикальное усилие от одного катка определяется по формуле:

Nrу = γfNny,                                                                                                    (6.1)

где γf = 1,2 - коэффициент надёжности для кранов всех видов и всех режимов работы.

6.4 Для кранов, имеющих более 4 катков, при определении локальных напряжений в стенке подкрановой балки вертикальное усилие от одного катка определяется по формуле:

Nlу = γf1Nrу,                                                                                                    (6.2)

где γf1 = 1,8 для кранов с режимом работы 8к и с жёстким подвесом груза;

γf1 = 1,7 для кранов с режимом работы 8к и с гибким подвесом груза;

γf1 = 1,6 для кранов с режимом работы 7к;

γf1 = 1,4 для кранов с режимом работы 6к;

γf1 = 1,2 для кранов с остальными режимами работы.

6.5 Эксцентриситет приложения вертикальной нагрузки от всех катков одной стороны крана принимается равным еΣ = 0,2 · b2, где b2 - ширина подошвы кранового рельса. Эксцентриситет приложения нагрузки от одного катка с максимальным усилием при расчёте локального крутящего момента (см. п. 13.34* раздела 13 СНиП II-23-81*) принимается равным е = 0,4 · b2.

6.6 В пункте 4.5 СНиП 2.01.07-85* горизонтальную нагрузку для каждого колеса крана принять равной 0,14Nrz (вместо 0,1Nnz).

7 Снеговые нагрузки

7.1 Настоящий раздел заменяет п.п. 5.1*, 5.2*, 5.7* главы 5 СНиП 2.01.07-85*.

7.2 Нормативная снеговая нагрузка s0 [Па или кГ/м2] относится к проекции покрытия на горизонтальную поверхность земли и определяется в соответствии с требованиями п. 7.3.

7.3 Нормативное значение веса снегового покрова s0 рекомендуется определять по методике, приведенной в приложении 1 настоящего СТО, используя данные ближайшей метеостанции. При невозможности получения таких данных, нормативные значения определяются по таблице 7.1 и по карте 1 обязательного приложения 5 к СНиП 2.01.07-85*.

7.4 Расчётная снеговая нагрузка sp определяется по формуле

sp = γf · s0                                                                                                       (7.1)

Коэффициент надежности по снеговой нагрузке γf = 1,1.

7.5 Снеговая нагрузка на покрытие определяется в зависимости от вида покрытия по формуле

s = μ · s0,                                                                                                       (7.2)

где μ - коэффициент, учитывающий перенос снега в пределах покрытия здания, принимается в соответствии с пп. 5.3 - 5.6 и обязательным приложением 3 СНиП 2.01.07-85*.

Приложение А

(обязательное)

Методика и пример определения нормативного s0 и расчетного sp значений веса снегового покрова на 1 м2 горизонтальной поверхности земли

Методика определения нормативного значения снеговой нагрузки основана на анализе статистики ежегодных максимумов веса снегового покрова si (i = 1, ..., N), полученных на метеостанциях по данным маршрутных снегосъёмок о запасах воды на защищенных от прямого воздействия ветра участках земли [1]. Данные следует получать на метеостанции ближайшей к месту строительства проектируемого объекта. Период измерений должен составлять не менее N = 25 лет. Полученные данные si (значения аргумента) упорядочиваются по величине в возрастающем порядке, а значения вероятности (функции) вычисляются по формуле: Pi = (i - 1/2)/N (таблица А.1, рисунок А.1).

Для вычисления нормативного значения используются данные по самым многоснежным зимам в количестве K = 5 - 7 штук. По всем парам из этих точек проводятся прямые до пересечения с горизонталью Р = 1, в результате находятся значения [2]

Sij = [(j + 1/2)sN-i - (i + 1/2)sN-j]/(j - i)(j > i) (i = 0, ..., K - 1; j = 1, ... K).

Максимальное из найденных значений принимается за нормативное s0 = maх{Sij}.

Коэффициент надежности по снеговой нагрузке γf = 1 + 2δ = 1,1 назначается исходя из точности данных снегосъёмки, которая принимается равной δ = 5 %.

Пример расчёта*1. Метеостанция «Озерки»

______________

* Исходные данные для примера расчёта взяты из книги [4] таблица 9.

Количество исходных значений

N = 27

Ординаты исходных данных Рi

(табл. А.1, рис. А.1)

Абсциссы опытного распределения Si

(табл. А.1, рис. А.1)

Количество отобранных многоснежных зим

K = 5

Нормативное значение на рис. А.1 показано чёрной точкой

s0 = 2030 [Па] (табл. А.2, рис. А.1)

Расчётное значение sp = γf · s0, γf = 1,1

sp = 2233 [Па]

Таблица А.1

Годы зим

Максимальный запас воды [Па]

i

si [Па]

Pi

1949/50

1080

1

300

0,01851

50/51

1010

2

510

0,05555

51/52

1110

3

610

0,09259

52/53

1490

4

650

0,1296

53/54

680

5

680

0,1666

54/55

-

55/56

-

56/57

780

6

740

0,2037

57/58

1010

7

780

0,2407

58/59

1640

8

850

0,2777

59/60

990

9

860

0,3148

60/61

860

10

860

0,3518

61/62

1050

11

950

0,3888

62/63

860

12

970

0,4259

63/64

650

13

990

0,4629

64/65

1090

14

1010

0,5

65/66

1900

15

1010

0,5370

66/67

950

16

1040

0,5740

67/68

1050

17

1050

0,6111

68/69

850

18

1050

0,6481

69/70

1080

19

1080

0,6851

70/71

1280

20

1080

0,7222

71/72

510

21

1090

0,7592

72/73

610

22

1090

0,7962

73/74

1040

23

1110

0,8333

74/75

300

24

1280

0,8703

75/76

970

25

1490

0,9074

76/77

1090

26

1640

0,9444

77/78

740

27

1900

0,9814

Таблица А.2

sij

i/j

1

2

3

4

5

0

2030

2002

2003

1998

1980

1

-

1865

1910

1905

1845

2

-

-

2015

1965

1822

3

-

-

-

1875

1610

4

-

-

-

-

1195

Описание: 1_1

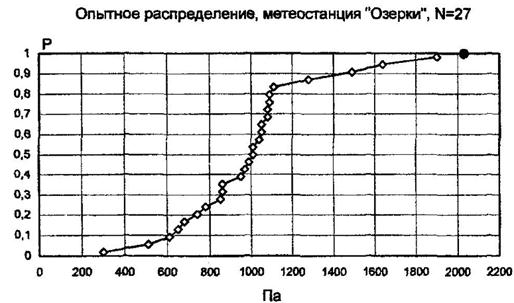

Рисунок А.1

Библиография

[1]

Гордеев В.Н. и др. Нагрузки и воздействия на здания и сооружения. - М.: АСВ, 2006.

[2]

Грудев И.Д. и др. Назначение нормативных и расчётных значений снеговых нагрузок, - М.: ПГС, 2007, № 6.

[3]

Металлические конструкции. Справочник проектировщика. (Под ред. В.В. Кузнецова). - М.: изд-во АСВ, 1998.

[4]

Райзер В.Д. Методы теории надёжности в задачах нормирования расчётных параметров строительных конструкций. - М.: Стройиздат, 1986.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Номер изменения

Номера разделов, пунктов (подпунктов)

Срок введения изменения

Подпись

измененных

замененных

новых

аннулированных



Ключевые слова: нагрузки, воздействия, крановые, снеговые, нормативные, расчётные, коэффициенты
