РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

ПРЕОБРАЗОВАТЕЛИ ПЛОТНОСТИ И ВЯЗКОСТИ ЖИДКОСТИ
ИЗМЕРИТЕЛЬНЫЕ МОДЕЛИ 7827 И 7829
МЕТОДИКА ПОВЕРКИ НА МЕСТЕ ЭКСПЛУАТАЦИИ

МИ 3119-2008

Казань
2007

ПРЕДИСЛОВИЕ

1. РАЗРАБОТАНА

Всероссийский научно-исследовательский институт расходометрии (ФГУП ВНИИР)

ИСПОЛНИТЕЛИ

Фишман И.И., Ибрагимов Т.Ф., Мубаракшин М.Р.

РАЗРАБОТАНА

ООО «ИМС Индастриз»

ИСПОЛНИТЕЛИ

Аблина Л.В., Быкадоров С.В., Приймак Е.Н., Сафонов А.В.

2 УТВЕРЖДЕНА

ФГУП ВНИИР



21 декабря 2007 г.

3 ЗАРЕГИСТРИРОВАНА

ФГУП «ВНИИМС»



04 июня 2008 г.

4 ВВЕДЕНА ВПЕРВЫЕ



СОДЕРЖАНИЕ

РЕКОМЕНДАЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ

Преобразователи плотности и вязкости жидкости
измерительные модели 7827 и 7829

Методика поверки на месте эксплуатации

МИ 3119-2008

1 Область применения

Настоящая рекомендация распространяется на поточные преобразователи плотности и вязкости жидкости измерительные модели 7827 в комплекте со вторичными преобразователями сигналов (контроллерами) типов 7945V, 7946V, 7951, 7955, либо со вторичными преобразователями сигналов других типов, внесенными в Государственный реестр СИ в установленном порядке и имеющими аналогичные характеристики, а также на преобразователи плотности и вязкости измерительные модели 7829 (далее - преобразователи вязкости), и устанавливает методику поверки канала измерения динамической вязкости и температуры на месте эксплуатации.

Межповерочный интервал - 1 год.

2 Нормативные ссылки

В настоящей рекомендации использованы ссылки на следующие нормативные документы:

ГОСТ 12.3.032-84 ССБТ. Работы электромонтажные. Общие требования безопасности

ПР 50.2.006-94 Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений

ПР 50.2.007-2001 Государственная система обеспечения единства измерений. Поверительные клейма

МИ 3002-2006 Государственная система обеспечения единства измерений. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок

3 Операции поверки

При проведении поверки выполняют следующие операции:

- внешний осмотр (8.1);

- определение погрешности измерений вязкости (8.2);

- обработка результатов измерений (9).

4 Средства поверки, вспомогательные устройства и материалы

При проведении поверки применяют:

4.1 Преобразователь плотности и вязкости жидкости измерительный модели 7829М эталонный (далее - эталонный преобразователь вязкости) с пределами допускаемой приведенной погрешности измерений вязкости ±0,5 %, с пределами допускаемой погрешности измерений температуры ±0,05 °С в диапазоне измерений температур от 0 до 50 °С.

4.2 Компьютер (ноутбук) с лицензионным программным обеспечением ADView фирмы «Solartron Mobrey Limited», аттестованном в установленном порядке.

4.3 Преобразователь сигналов (конвертер) RS485/RS232.

4.4 Компьютерный кабель-переходник RS232/USB или RS232/RS232.

4.5 Кабель из двух пар экранированных проводов для подключения питания эталонного преобразователя вязкости и преобразователя (конвертера) RS485/RS232.

4.6 Блок питания постоянного тока ±24 В для эталонного преобразователя вязкости (располагается в операторной), в соответствии с руководством по эксплуатации преобразователя вязкости.

4.7 Термометр цифровой малогабаритный ТЦМ 9410 с абсолютной погрешностью не более ±0,03 °С в диапазоне измерения температур от 0 до 50 °С.

4.8 Стандартная (Г-образная) измерительная камера для эталонного преобразователя вязкости, изготовленная в соответствие с требованиями фирмы-изготовителя.

5 Требования безопасности

5.1 При проведении поверки соблюдают:

- Правила безопасности при эксплуатации СИ, используемых при поверке;

- Правила безопасности труда, действующие на объекте, где проводят поверку;

- Межотраслевые правила по охране труда при эксплуатации электроустановок (с изменениями 2003 г.) [1];

- Правила безопасности в нефтяной и газовой промышленности [2].

5.2 Монтаж электрических соединений проводят в соответствии с ГОСТ 12.3.032 и Правилами устройства электроустановок (раздел VII).

5.3 К проведению поверки допускают лиц, изучивших руководства по эксплуатации поверяемого и эталонного преобразователя вязкости, других средств поверки и настоящую рекомендацию, имеющих квалификационную группу по технике безопасности (ТБ) не ниже II в соответствии с Межотраслевыми правилами по охране труда при эксплуатации электроустановок, прошедших инструктаж по ТБ.

6 Условия поверки

6.1 Поверку преобразователя вязкости на месте эксплуатации допускается проводить при выполнении следующих условий:

- диапазон изменения вязкости нефти в межповерочном интервале в условиях эксплуатации поверяемого преобразователя вязкости не более чем ηср ± 0,3ηmax, где ηср - среднее значение динамической вязкости на период проведение поверки, сПз (мПа∙с), ηmax - верхний предел измерений вязкости калиброванного диапазона поверяемого преобразователя вязкости, сПз (мПа с).

- диапазон изменения вязкости нефти в межповерочном интервале должен находиться в пределах одного поддиапазона измерения вязкости поверяемого преобразователя вязкости (поддиапазоны измерения вязкости поверяемого преобразователя вязкости в соответствии с сертификатом градуировки).

6.2 При проведении измерений должны соблюдаться следующие условия:

- время между началом пуска потока нефти через поверяемый и эталонный преобразователи вязкости и началом снятия показаний не менее 30 мин;

- разность температуры нефти по показаниям поверяемого и эталонного преобразователей вязкости, не более 0,1 °С;

- допустимое изменение температуры нефти за время одного измерения не более чем 0,05 °С;

- допустимое изменение вязкости нефти за время одного измерения не более чем 0,1 сПз (0,1 мПа∙с) при значениях вязкости до 10 сПз (10 мПа∙с) включительно, и не более чем 0,3 сПз (0,3 мПа∙с) при значениях вязкости от 10 сПз (10 мПа∙с) до 100 сПз (100 мПа∙с).

7 Подготовка к поверке

Перед проведением поверки выполняют следующие работы:

7.1 Проводят монтаж эталонного преобразователя вязкости на трубопровод в БИК.

7.2 Подготавливают средства поверки к работе в соответствии с требованиями технической документации и со схемой поверки, приведенной в приложении А.

7.3 Устанавливают расход нефти в БИК в пределах рабочего диапазона расхода.

7.4 Проверяют отсутствие протечек в местах соединения технологических трубопроводов в БИК.

7.5 Подключают эталонный преобразователь вязкости к компьютеру и блоку питания в соответствии с требованиями технической документации.

7.6 Запускают на компьютере программу ADView, проверяют правильность подключения.

8 Проведение поверки

8.1 Внешний осмотр

8.1.1 Проверяют соответствие комплектности, типа, маркировки и заводского номера поверяемого преобразователя вязкости сертификату градуировки.

8.1.2 Проверяют значения градуировочных коэффициентов, а так же значение коэффициента масштабирования динамической вязкости (значение коэффициента масштабирования для сПз должно быть установлено равным единице), введенных в контроллер (или в электронный блок) поверяемого преобразователя вязкости.

8.2 Определение метрологических характеристик

8.2.1 Выполняют одно измерение, при этом подряд фиксируют не менее 20 значений наблюдений:

- значение динамической вязкости по поверяемому преобразователю вязкости, сПз (мПа∙с);

- значение динамической вязкости по эталонному преобразователю вязкости, сПз (мПа∙с);

- значение температуры по поверяемому преобразователю вязкости, °С.

- значение температуры по эталонному преобразователю вязкости, °С.

8.2.2 За результат измерения динамической вязкости и температуры поверяемым и эталонным преобразователями вязкости принимают соответствующие средние арифметические значения. Среднее арифметическое значение динамической вязкости ηпов, сПз (мПа∙с) и температуры tпов, °С вычисляют по формуле

(1)

где ηi(ti) - значение динамической вязкости (температуры) соответственно, за i-e наблюдение;

n - количество наблюдений за измерение.

9 Обработка результатов измерений

9.1 Абсолютную погрешность поверяемого преобразователя вязкости по каналу измерений динамической вязкости, Δη сПз (мПа∙с) вычисляют по формуле

Δη = ηпов - ηэ,

(2)

где ηпов - результат измерения вязкости поверяемым преобразователем вязкости;

ηэ - результат измерения вязкости эталонным преобразователем вязкости.

9.2 Предел допускаемой приведенной погрешности поверяемого преобразователя вязкости по каналу измерений динамической вязкости γη % вычисляют по формуле

(3)

где ηmax - верхний предел измерений вязкости калиброванного диапазона поверяемого преобразователя вязкости, сПз (мПа∙с).

9.3 Погрешность поверяемого преобразователя вязкости не должна превышать 0,2 сПз (0,2 мПа∙с) при значениях вязкости до 10 сПз (10 мПа∙с) включительно, и не более чем 1 % при значениях вязкости от 10 сПз (10 мПа∙с) до 100 сПз (100 мПа∙с).

9.4 Абсолютную погрешность поверяемого преобразователя вязкости по каналу измерений температуры, Δt °С вычисляют по формуле

Δt = tпов - tэ,

(4)

где tпов - результат измерения температуры поверяемым преобразователем вязкости;

tэ - результат измерения температуры эталонным преобразователем вязкости.

9.5 Абсолютная погрешность поверяемого преобразователя вязкости, не должна превышать ±0,1 °С.

10 Оформление результатов поверки

10.1 Результаты поверки оформляют в виде протокола по форме, приведенной в приложении Б.

10.2 При положительных результатах поверки преобразователь вязкости признают годным к применению, на него выдается свидетельство о поверке установленной формы по ПР 50.2.006 и наносят оттиск поверительного клейма, соответствующего требованиям раздела 2 ПР 50.2.007 в виде клейма на свидетельство о поверке и на пломбы, установленные на контровочных проволоках в соответствии с МИ 3002 (производится обслуживающей организацией).

10.3 При отрицательных результатах поверки преобразователь вязкости к применению не допускают и выдают извещение о непригодности с указанием причин по ПР 50.2.006.

Приложение А

(рекомендуемое)

Схема поверки

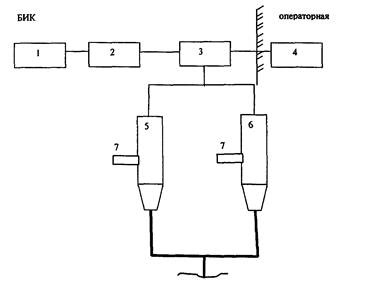

1. Блок питания вискозиметров

2. Блок искробезопасных барьеров

3. Преобразователи интерфейса RS232/RS485 (2 шт.)

4. Компьютер (ноутбук)

5. Измерительная камера поверяемого вискозиметра

6. Измерительная камера эталонного вискозиметра

7. Термокарманы

Приложение Б

(рекомендуемое)

Форма протокола поверки

ПРОТОКОЛ № ________
поверки преобразователя вязкости

Тип поверяемого преобразователя вязкости _______

Тип эталонного преобразователя вязкости _________

Заводской номер __________________

Заводской номер ____________________

Тип контроллера ___________________________________

Заводской номер ___________________________________

Год выпуска _______________________________________

Владелец _________________________________________________

Место проведения поверки __________________________________

Диапазон изменения вязкости нефти в межповерочный интервал: от _____ до ______ сПз (мПа∙с)

Верхний предел измерений вязкости калиброванного диапазона поверяемого преобразователя вязкости: ηmах = ________________ сПз (мПа∙с)

Условия проведения поверки: t - _______ °С; Влажность _______ %, Рб - ________ %

Исходные данные

Поддиапазон измерения динамической вязкости преобразователя вязкости, сПз (мПа∙с)

Градуировочные коэффициенты поверяемого преобразователя вязкости

V0

V1

V2

от _________ до ___________







Результаты измерений и поверки по каналу измерения вязкости

№ измерения

Результат измерения динамической вязкости поверяемым преобразователем вязкости ηпов., сПз (мПа∙с)

Результат измерения динамической вязкости эталонным преобразователем вязкости ηэ, сПз (мПа∙с)

Абсолютная погрешность Δη, сПз (мПа∙с)

Приведенная погрешность, γη, %











Результаты измерений и поверки по каналу измерения температуры

Результат измерения температуры поверяемым преобразователем вязкости tпов, °С

Результат измерения температуры эталонным преобразователем вязкости tэ, °С

Абсолютная погрешность Δt, °С







Заключение _________________

Подпись лица, проводившего поверку

Дата поверки

__________________ _/и.о., фамилия/

«____» ____________2000__ г.





Библиография

[1] ПОТ Р М-016 ПОТ Р М-016-2001 (РД 153-34.0-03.150-2000) Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок

[2] ПБ 08-624-03 Правила безопасности в нефтяной и газовой промышленности.
