ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)

К-1-20-8



ПОГРУЖЕНИЕ ЖЕЛЕЗОБЕТОННЫХ СВАЙ
ПРИ УСТРОЙСТВЕ ФУНДАМЕНТОВ ПОД СТАЛЬНЫЕ ПОРТАЛЬНЫЕ ОПОРЫ
НА ОТТЯЖКАХ ВЛ 35-500 КВ



1. ОБЛАСТЬ ПРИМЕНЕНИЯ



1.1. Технологическая карта разработана на погружение призматических железобетонных свай длиной до 12 м при устройстве фундаментов под стальные портальные опоры на оттяжках в немерзлых грунтах, кроме болотистых.

1.2. Карта служит руководством при строительстве линий электропередачи, а также пособием для проектирования производства работ.

1.3. В состав работ, рассматриваемых картой, входят:

- подготовка агрегата к работе;

- подтаскивание свай к месту погружения и заводка их под молот;

- забивка свай;

- расстроповка свай;

- перемещение агрегата по свайному полю.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До погружения свай должны быть закончены работы, предусмотренные п.0.2 общей части.

2.2. Погружение свай производится агрегатом СП-49 с дизель-молотом С-330 последовательно для каждого из фундаментных блоков рис.8-1.

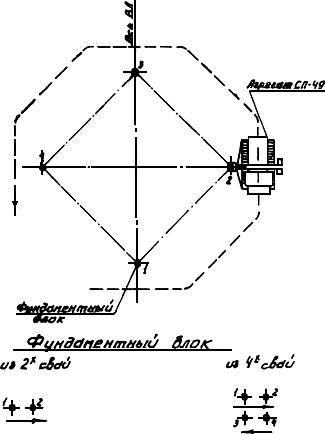

Рис.8-1. Последовательность забивки свай под портальную опору с оттяжками



2.3. Технологическая последовательность производства работ по погружению свай агрегатом СП-49 и указания по технике безопасности см. общую часть.



2.4. Калькуляция трудовых затрат



Обоснование
(ЕНиР и др.)

Наименование работ

Един. изм.

Объем работ

Норма времени на един. изм. чел.-час

Затраты труда на весь объем работ, чел.-дни

Местная норма

Погружение железобетонных свай для портальных опор на оттяжках при четырехсвайном фундаменте

1 свая

4

3,6

1,76

"

То же, при шестисвайном фундаменте

1 свая

6

3,6

2,63

"

То же, при восьмисвайном фундаменте

1 свая

8

3,6

3,52

"

То же, при двенадцатисвайном фундаменте

1 свая

12

3,6

5,27

"

То же, при шестнадцатисвайном фундаменте

1 свая

16

3,6

7,02

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Показатели

Количество свай на фундамент, шт.

4

6

8

12

16

Трудоемкость, чел.-дн.

1,76

2,63

3,52

5,27

7,02

Численность звена, чел.

3

3

3

3

3

Продолжительность погружения свай для одной опоры, смен

0,59

0,88

1,17

1,76

2,34

Производительность звена за смену, опор

1,7

1,14

0,85

0,57

0,43

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Ведомость потребности в машинах, инструменте и материалах приведена в п.0.11 общей части.

4.2. Потребность в эксплуатационных материалах



Наименование

Един. изм.

Норма на час работы машины

Расход при кол. свай на фундамент

4

6

8

12

16

Дизельное топливо:















агрегат СП-49

кг

7,6

38,3

54,6

76,6

114,9

153,2

дизель-молот С-330

"

6,4

12,8

19,2

25,6

38,4

51,2







51,1

73,8

102,2

153,3

204,4



Примечание. Работа дизель-молота принята по чистому времени забивки свай, а работы трактора - по продолжительности работы звена.
