ОТРАСЛЕВОЙ СТАНДАРТ

УСТРОЙСТВА УПЛОТНИТЕЛЬНЫЕ РАДИАЛЬНЫЕ ВРАЩАТЕЛЬНЫХ СОЕДИНЕНИЙ

Конструкция и размеры

ОСТ 1 10453-72
Введен впервые

Распоряжением Министерства от 7 января 1972 г. № 087-16 срок введения установлен с 1/VI 1972 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на радиальные уплотнительные устройства вращательных соединений, предназначенные для применения в изделиях, в которых в качестве рабочих сред используются гидравлические жидкости, топлива и масла.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Конструкция, комплектность и размеры уплотнительных устройств должны соответствовать указанным на черт. 1 и в табл. 1.

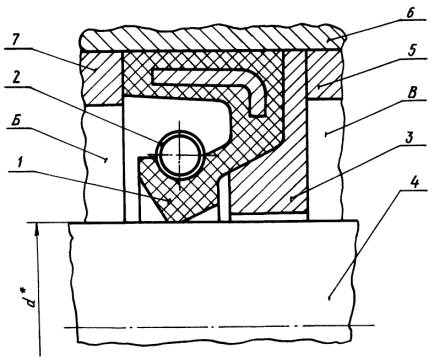

1 - манжета резиновая армированная; 2 - пружина; 3 - конус опорный; 4 - часть уплотняемого вала, контактирующая с уплотнительным выступом манжеты;
5, 6, 7 - элементы деталей, образующие посадочное место; Б - полость рабочей среды; В - полость окружающей среды

Черт. 1

____________

* Размер для справок.

Таблица 1

d, мм

Поз. 1

Манжета резиновая армированная

Поз. 2

Пружина

Поз. 3

Конус опорный

Количество

1

1

1

Обозначение

6

6-ОСТ 1 10454-72

6-ОСТ 1 10455-72

6-ОСТ 1 10457-72

6-ОСТ 1 10458-72

7

7-ОСТ 1 10454-72

7-ОСТ 1 10455-72

7-ОСТ 1 10457-72

7-ОСТ 1 10458-72

8

8-ОСТ 1 10454-72

8-ОСТ 1 10455-72

8-ОСТ 1 10457-72

8-ОСТ 1 10458-72

9

9-ОСТ 1 10454-72

9-ОСТ 1 10455-72

9-ОСТ 1 10457-72

9-ОСТ 1 10458-72

10

10-ОСТ 1 10454-72

10-ОСТ 1 10455-72

10-ОСТ 1 10457-72

10-ОСТ 1 10458-72

11

11-ОСТ 1 10454-72

11-ОСТ 1 10455-72

11-ОСТ 1 10457-72

11-ОСТ 1 10458-72

12

12-ОСТ 1 10454-72

12-ОСТ 1 10455-72

12-ОСТ 1 10457-72

12-ОСТ 1 10458-72

13

13-ОСТ 1 10454-72

13-ОСТ 1 10455-72

13-ОСТ 1 10457-72

13-ОСТ 1 10458-72

14

14-ОСТ 1 10454-72

14-ОСТ 1 10455-72

14-ОСТ 1 10457-72

14-ОСТ 1 10458-72

15

15-ОСТ 1 10454-72

15-ОСТ 1 10455-72

15-ОСТ 1 10457-72

15-ОСТ 1 10458-72

16

16-ОСТ 1 10454-72

16-ОСТ 1 10455-72

16-ОСТ 1 10457-72

16-ОСТ 1 10458-72

17

17-ОСТ 1 10454-72

17-ОСТ 1 10455-72

17-ОСТ 1 10457-72

17-ОСТ 1 10458-72

18

18-ОСТ 1 10454-72

18-ОСТ 1 10455-72

18-ОСТ 1 10457-72

18-ОСТ 1 10458-72

19

19-ОСТ 1 10454-72

19-ОСТ 1 10455-72

19-ОСТ 1 10457-72

19-ОСТ 1 10458-72

20

20-ОСТ 1 10454-72

20-ОСТ 1 10455-72

20-ОСТ 1 10457-72

20-ОСТ 1 10458-72

21

21-ОСТ 1 10454-72

21-ОСТ 1 10455-72

21-ОСТ 1 10457-72

21-ОСТ 1 10458-72

22

22-ОСТ 1 10454-72

22-ОСТ 1 10455-72

22-ОСТ 1 10457-72

22-ОСТ 1 10458-72

24

24-ОСТ 1 10454-72

24-ОСТ 1 10455-72

24-ОСТ 1 10457-72

24-ОСТ 1 10458-72

25

25-ОСТ 1 10454-72

25-ОСТ 1 10455-72

25-ОСТ 1 10457-72

25-ОСТ 1 10458-72

26

26-ОСТ 1 10454-72

26-ОСТ 1 10455-72

26-ОСТ 1 10457-72

26-ОСТ 1 10458-72

28

28-ОСТ 1 10454-72

28-ОСТ 1 10455-72

28-ОСТ 1 10457-72

28-ОСТ 1 10458-72

30

30-ОСТ 1 10454-72

30-ОСТ 1 10455-72

30-ОСТ 1 10457-72

30-ОСТ 1 10458-72

32

32-ОСТ 1 10454-72

32-ОСТ 1 10455-72

32-ОСТ 1 10457-72

32-ОСТ 1 10458-72

34

34-ОСТ 1 10454-72

34-ОСТ 1 10455-72

34-ОСТ 1 10457-72

34-ОСТ 1 10458-72

35

35-ОСТ 1 10454-72

35-ОСТ 1 10455-72

35-ОСТ 1 10457-72

35-ОСТ 1 10458-72

36

36-ОСТ 1 10454-72

36-ОСТ 1 10455-72

36-ОСТ 1 10457-72

36-ОСТ 1 10458-72

38

38-ОСТ 1 10454-72

38-ОСТ 1 10455-72

38-ОСТ 1 10457-72

38-ОСТ 1 10458-72

40

40-ОСТ 1 10454-72

40-ОСТ 1 10455-72

40-ОСТ 1 10457-72

40-ОСТ 1 10458-72

42

42-ОСТ 1 10454-72

42-ОСТ 1 10455-72

42-ОСТ 1 10457-72

42-ОСТ 1 10458-72

45

45-ОСТ 1 10454-72

45-ОСТ 1 10455-72

45-ОСТ 1 10457-72

45-ОСТ 1 10458-72

48

48-ОСТ 1 10454-72

48-ОСТ 1 10455-72

48-ОСТ 1 10457-72

48-ОСТ 1 10458-72

50

50-ОСТ 1 10454-72

50-ОСТ 1 10455-72

50-ОСТ 1 10457-72

50-ОСТ 1 10458-72

1.2. Элементы поз. 5 или поз. 7 разрешается выполнять совместно с элементом поз. 6 на одной детали.

1.3. Допускается применять конструкцию уплотнительных устройств, указанную в рекомендуемом приложении 1 к настоящему стандарту. При этом комплектность деталей поз. 1 и 2 должна соответствовать указанной в табл. 1.

1.4. Условия работы уплотнительных устройств должны соответствовать указанным в табл. 2.

Таблица 2

Манжета

Рабочая среда

Температура окружающей и рабочей среды, °С

Перепад давлений между полостями Б и В, кгс/см2, не более

Окружная скорость вала, м/с, не более

Длительно

Кратковременно

ОСТ 1 10454-72

АМГ-10 по ГОСТ 6794-75

От -50 до +100

5

10

10

РМ по МРТУ 12Н № 101-64

РМЦ по МРТУ 12Н № 62-63

ЦИАТИМ-201 по ГОСТ 6267-74

ЦИАТИМ-203 по ГОСТ 8773-73

ОСТ 1 10455-72

Т-1, ТС-1 или Т-2 по ГОСТ 10227-62

От -40 до +150

Т6 или Т-7 по ГОСТ 12308-80

МК-8 по ГОСТ 6457-66

От -40 до +130

МК-8п по МРТУ 12Н № 12-62

МС-14, МС-20 или МК-22 по ГОСТ 21743-76

36/1 или Б-3В по ТУ 38101295-75

От -40 до +200

ВНИИ НП-7 по ГОСТ 12246-66

ВНИИ НП-50-1-4Ф по ГОСТ 13076-67

7-50с-3 по ГОСТ 20734-75

От -40 до +175

1.5. Степень герметичности уплотнительных устройств должна соответствовать ОСТ 1 00128-74, группа 1 - 9.

Примечание. Для уплотнительных устройств, работающих при перепадах давлений между полостями Б и В менее 0,3 кгс/см2, в указанных условиях степень герметичности должна соответствовать ОСТ 1 00128-74, группа 1 - 8.

1.6. При неподвижном положении вала допускается температура окружающей и рабочей среды до минус 60 °С. При этом степень герметичности устанавливается в каждом конкретном случае по результатам испытаний изделий. Перед началом работы должен производиться подогрев уплотнительных устройств до температур не ниже минимальных, указанных в табл. 2.

1.7. Установка манжет в посадочные места с натягом по наружному диаметру должна производиться без повреждения манжет. Рекомендуется пользоваться указаниями ГОСТ 8752-79.

1.8. Повторная установка одной и той же манжеты в посадочное место не допускается.

1.9. Конструктивные элементы и размеры манжетных уплотнений приведены в справочном приложении 3.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ ПОСАДОЧНЫХ МЕСТ

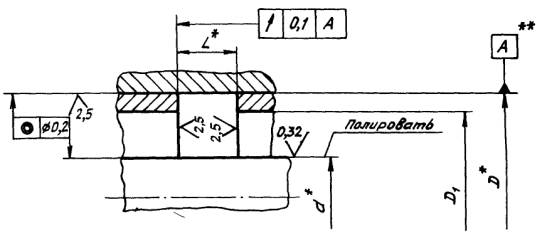

2.1. Конструкция и размеры посадочных мест для уплотнительных устройств должны соответствовать указанным на черт. 2 и в табл. 3.

Черт. 2

____________

* Размеры и шероховатость поверхностей после покрытия.

** Поверхность отверстия.

Таблица 3

мм

d

D

D1

L

d

D

D1

L

Пред. откл.

Пред. откл.

по h8

по

по Н12

по h8

по

по Н12

6

16

12

6,0

22

36

32

8,0

7

17

13

24

38

34

8

18

14

25

39

35

9

19

15

26

40

36

10

20

16

28

42

38

11

21

17

30

45

40

8,5

12

22

18

32

48

43

13

25

21

7,0

34

50

45

14

26

22

35

15

27

23

36

16

28

24

38

55

50

17

29

25

40

18

30

26

42

58

53

19

31

27

45

60

55

20

32

28

48

65

60

21

35

31

8,0

50

2.2. Радиальное биение контактирующей с манжетой поверхности вала относительно его посадочной поверхности в подшипнике не должно превышать 0,02 мм.

2.3. Твердость поверхности уплотняемых валов в зоне контакта с манжетами должна составлять HRC 56 - 62.

Рекомендуется покрытие вала Xтв 42. При этом твердость материала валов до покрытия должна составлять HRC 24 - 34.

2.4. На поверхностях валов в зоне контакта с манжетами не должно быть дефектов (рисок, царапин, забоин и т.п.).

2.5. Размер L должен быть таким, чтобы исключалось осевое перемещение манжет и опорных конусов. Осевая деформация манжет не должна быть более 0,1 мм.

2.6. Для уплотнительных устройств, указанных в рекомендуемом приложении 1, конструкция и размеры посадочных мест должны соответствовать требованиям настоящего стандарта и требованиям, указанным в рекомендуемом приложении 1.

2.7. Для уплотнительных устройств, применяемых в изделиях с валами, вращающимися только в одном направлении, допускается производить гидродинамическую компенсацию утечки рабочих сред в соответствии с указанной в рекомендуемом приложении 2 к настоящему стандарту.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

КОНСТРУКЦИЯ И РАЗМЕРЫ УПЛОТНИТЕЛЬНЫХ УСТРОЙСТВ ДЛЯ ИЗДЕЛИЙ, В КОТОРЫХ ПЕРЕПАД ДАВЛЕНИЙ МЕЖДУ ПОЛОСТЯМИ РАБОЧЕЙ И ОКРУЖАЮЩЕЙ СРЕДЫ НЕ ПРЕВЫШАЕТ 0,3 кгс/см2

1. Конструкция и размеры уплотнительных устройств указаны на черт. 1.

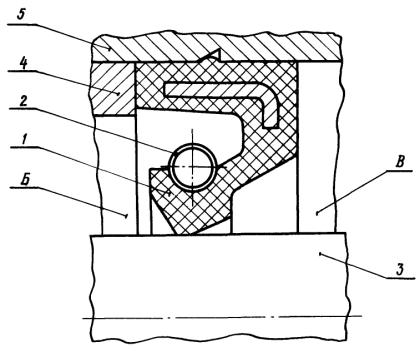

1 - манжета; 2 - пружина; 3 - часть уплотняемого вала, контактирующая с манжетой; 4, 5 - элементы деталей, образующие посадочное место;
Б - полость рабочей среды; В - полость окружающей среды

Черт. 1

2. Элементы поз. 4 и поз. 5 разрешается выполнять совместно на одной детали.

3. Конструкция и размеры посадочных мест указаны на черт. 2

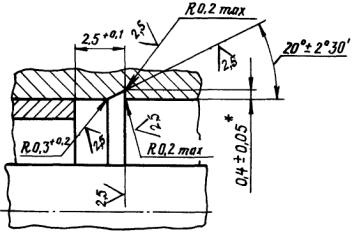

Черт. 2

_____________

* Размер обеспеч. инстр.

ПРИЛОЖЕНИЕ 2

Рекомендуемое

ГИДРОДИНАМИЧЕСКАЯ КОМПЕНСАЦИЯ УТЕЧКИ РАБОЧИХ СРЕД ПРИ ОДНОСТОРОННЕМ ВРАЩЕНИИ ВАЛА

1. Гидродинамическая компенсация утечки рабочих сред через уплотнительное устройство радиального вращательного соединения производится путем специальной механической обработки поверхности вала в месте его контакта с армированной манжетой.

2. Обработка вала заключается в притирке его поверхности при винтовом движении притира относительного вала или наоборот.

3. В результате притирки на поверхности вала должны образоваться риски, расположенные по винтовым линиям, соответствующим винтовой линии движения притира.

4. Направление винтовой линии от притира должно совпадать с направлением вращения вала, если смотреть со стороны полости рабочей среды.

5. Шероховатость поверхности вала должна быть не ниже  и не выше . Наличие рисок, царапин, забоин и других дефектов от предыдущей механической обработки не допускается.

6. Шаг винтовых линий выбирается экспериментально в зависимости от диаметра вала, числа его оборотов и вязкости рабочей среды.

7. Длина притертой поверхности должна быть не менее длины сопряженной рабочей поверхности армированной резиновой манжеты.

ПРИЛОЖЕНИЕ 3

Справочное

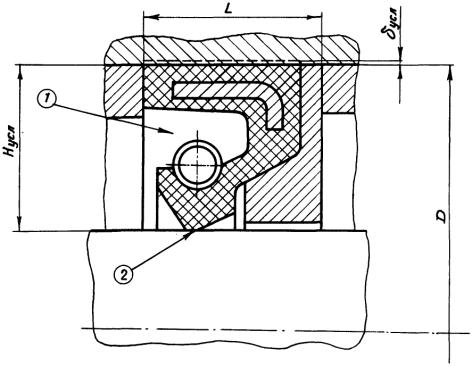

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ МАНЖЕТНЫХ УПЛОТНЕНИЙ

Наименование

Условное обозначение

Пояснение

Посадочное место

1

Внутренний объем в корпусе детали, служащий для установки в нем манжеты

Зона контакта

2

Поверхность вала в месте взаимодействия вала и кромки манжеты

Натяг по наружному диаметру

δусл

Разность между диаметром наружной поверхности манжеты и диаметром посадочного места

Глубина посадочного места

L

Размер посадочного места, измеренный по оси симметрии посадочного места

Диаметр посадочного места

D

Диаметр отверстия, в котором удерживается манжета

Высота посадочного места

Нусл

Половина радиального расстояния между наружным диаметром вала и внутренним диаметром посадочного места
