ОТРАСЛЕВОЙ СТАНДАРТ

БОЛТЫ С ПОТАЙНОЙ ГОЛОВКОЙ Ð 90°
С ПОЛЕМ ДОПУСКА ДИАМЕТРА
стержня
u8 ИЗ ТИТАНОВОГО СПЛАВА

Конструкция и размеры

ОСТ 1 10572-72

Введен впервые

Проверен в 1989 г.
Подлежит проверке в 1999 г.
Проверен в 1984 г.
Подлежит проверке в 1989 г.

Распоряжением Министерства от 31.03.72 № 087-16 срок введения установлен с 01.07.72

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на болты с потайной головкой Ð 90° с полем допуска диаметра стержня u8 из титанового сплава, предназначенные для эксплуатации при температуре:

- до 160 °С без ограничения ресурса;

- до 200 °С, ресурс не более 1000 часов;

- до 300 °С, ресурс не более 200 часов.

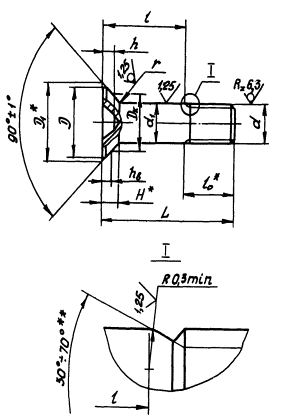

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2. Размеры hв и Dк - по ОСТ 1 31101-80, раздел 3.

Таблица 1

Размеры в мм

d

d1

D

D1

H

r

l0

Шлиц по ГОСТ 10758-80

Пред. откл. по u8

min

Номин.

Пред. откл.

Пред. откл.
-0,3

Номер

h
Пред. откл. по h14

MR5-6e

5

8,0

10

2,5

-0,12

0,7

8

2

1,5

MR6-6e

6

11,0

12

3,0

10

1,8

MR8-6e

8

14,8

16

4,0

-0,16

0,9

12

3

2,2

_____________

* Размеры для справок.

** Размер обеспеч. инстр.

Таблица 2

мм

L

d

MR5

MR6

MR8

Номин.

Пред. откл.

Применяемость

l

Применяемость

l

Применяемость

l

Пред. откл. -0,4

Пред. откл. -0,5

Пред. откл. -0,62

14

± 0,2



6



-



-

15



7



-



-

16



8



6



-

17



9



7



-

18



10



8



-

19



11



9



-

20



12



10



8

21



13



11



9

22



14



12



10

23

± 0,3



15



13



11

24



16



14



12

25



17



15



13

26



18



16



14

27



19



17



15

28



20



18



16

29



21



19



17

30



22



20



18

31



23



21



18

32



24



22



20

33



25



23



21

34



26



24



22

35



27



25



23

36



28



26



24

37



29



27



25

38



30



28



26

39



31



29



27

40



32



30



28

41



33



31



29

42



34



32



30

44



36



34



32

46



38



36



34

48



40



38



36

50



42



40



38

52

± 0,5



-



-



40

54



-



-



42

56



-



-



44

58



-



-



46

60



-



-



48

62



-



-



50

64



-



-



52

66



-



-



54

68



-



-



56

3. Материал: титановый сплав ВТ16.

4. Покрытие: Ан.Окс 2 - 3.

5. Масса болтов должна соответствовать указанной в табл. 3.

Таблица 8

L, мм

d

L, мм

d

MR5

MR6

MR8

MR5

MR6

MR8

Масса 100 шт., кг

Масса 100 шт., кг

14

0,133

-

-

25

0,229

0,336

0,619

15

0,142

-

-

26

0,238

0,348

0,638

16

0,151

0,220

-

27

0,249

0,362

0,664

17

0,159

0,235

-

28

0,261

0,377

0,690

18

0,168

0,250

-

29

0,269

0,382

0,713

19

0,177

0,261

-

30

0,278

0,394

0,736

20

0,186

0,272

0,510

31

0,287

0,412

0,759

21

0,194

0,284

0,530

32

0,296

0,430

0,783

22

0,203

0,296

0,550

33

0,304

0,441

0,806

23

0,211

0,310

0,575

34

0,313

0,452

0,830

24

0,220

0,325

0,600

35

0,321

0,463

0,852

36

0,330

0,475

0,875

50

0,452

0,650

1,200

37

0,339

0,490

0,898

52

-

-

1,240

38

0,348

0,505

0,922

54

-

-

1,290

38

0,357

0,516

0,946

56

-

-

1,335

40

0,366

0,528

0,970

58

-

-

1,375

41

0,374

0,542

0,990

60

-

-

1,420

42

0,383

0,557

1,010

62

-

-

1,470

44

0,394

0,580

1,060

64

-

-

1,515

46

0,417

0,610

1,100

66

-

-

1,580

48

0,435

0,633

1,145

68

-

-

1,605

6. Коды ОКП болтов должны соответствовать указанным в обязательном приложении.

7. Технические условия - по ОСТ 1 00552-72, кроме расчетных разрушающих нагрузок на разрыв, которые составляют 90 % от указанных в стандарте.

Пример наименования и обозначения болта с потайной головкой Ð 90° с полем допуска диаметра стержня u8 из титанового сплава, с резьбой MR6 и длиной L = 24 мм, анодированного:

Болт 6-24-Ан.Окс - ОСТ 1 10572-72

ПРИЛОЖЕНИЕ
Обязательное

Код ОКП 75 9140 3ХХХ КЧ



См. таблицу



L

d

L

d

MR5

MR6

MR8

MR5

MR6

MR8

XXX

КЧ

XXX

КЧ

XXX

КЧ

XXX

КЧ

XXX

КЧ

XXX

КЧ

14

001

00









35

022

06

053

10

080

07

15

002

10









36

023

05

054

09

081

06

16

003

09

034

02





37

024

04

055

08

082

05

17

004

08

035

01





38

025

03

056

07

083

04

18

005

07

036

00





39

026

02

057

06

084

03

19

006

06

037

10





40

027

01

058

05

085

02

20

007

05

038

09

065

06

41

028

00

059

04

086

01

21

008

04

039

08

066

05

42

029

10

060

00

087

00

22

009

03

040

04

067

04

44

030

06

061

10

088

10

23

010

10

041

03

068

03

46

031

05

062

09

089

09

24

011

09

042

02

069

02

48

032

04

063

08

090

05

25

012

08

043

01

070

09

50

033

03

064

07

091

04

26

013

07

044

00

071

08

52









092

03

27

014

06

045

10

072

07

54









093

02

28

015

05

046

09

073

06

56









094

01

29

016

04

047

08

074

05

58









095

00

30

017

03

048

07

075

04

60









096

10

31

018

02

049

06

076

03

62









097

09

32

019

01

050

02

077

02

64









098

08

33

020

08

051

01

078

01

66









099

07

34

021

07

052

00

079

00

68









100

09



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

«а»

1, 4

-

-

-

5496





01.07.74

2

2, 3, 4

-

-

-

6701





01.01.77

3

4

-

-

-

6763





01.01.77

4

1

2, 3, 4

5

-

7152





01.01.79

5

1, 2

-

-

-

7880





01.07.80

6

1, 2, 4, 5

-

6, 7

-

9604





01.01.86

7

2

-

-

-

9692





01.01.87

8

1 ÷ 6

-

-

-

9862





01.01.90

9

1

-

-

-

9950





01.01.92
