ОТРАСЛЕВОЙ СТАНДАРТ

БОЛТЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ < 120°
С ПОЛЕМ ДОПУСКА ДИАМЕТРА
СТЕРЖНЯ h9 ИЗ ТИТАНОВОГО СПЛАВА

Конструкция и размеры

ОСТ 1 10574-72

Введен впервые

Распоряжением Министерства от 31.03.72 № 087-16

срок введения установлен с 01.07.72

1. Настоящий стандарт распространяется на болты с полупотайной головкой < 120° с полем допуска диаметра стержня h9 из титанового сплава, предназначенные для эксплуатации при температуре:

- до 160 °С без ограничения ресурса;

- до 200 °С, ресурс не более 1000 часов;

- до 300 °С, ресурс не более 200 часов.

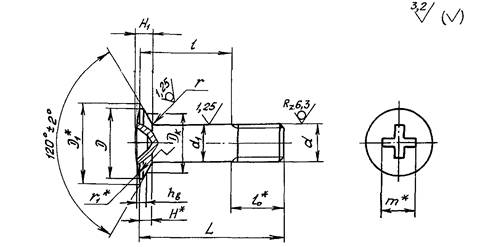

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2. Размеры hв и Dк - по ОСТ 1 31101-80, раздел 3.

Таблица 1

Размеры в мм

d

d1
Пред. откл.
по h9

Dmin

D1

H

H1

r

r1

l0

Шлиц по ГОСТ 10753-86

Пред. откл.

Номер

Глубина вхождения калибра**

m

+0,10
-0,05

-0,3

min

max

MR4-6e

4

8,3

9,2

1,5

2,1

0,5

18

7

2

1,41

1,91

4,0

MR5-6e

5

10,0

10,9

1,7

2,8

0,7

14

8

2,01

2,51

4,6

MR6-6e

6

12,0

12,9

2,0

2,6

35

10

3

2,13

2,63

6,0

MR8-6e

8

15,5

16,7

2,5

3,0

0,9

70

12

2,43

2,93

6,3

Таблица 2

мм

L

d

MR4

MR5

MR6

MR8

Номин.

Пред. откл.

Применяемость



l
Пред.
откл.
-0,35

Применяемость



l
Пред.
откл.
-0,4

Применяемость



l
Пред.
откл.
-0,5

Применяемость



l
Пред.
откл.
-0,62

10





3



-



-



-

12





5



4



-



-

14





7



6



4



-

16

±0,2



9



8



6



-

18





11



10



8



6

20





13



12



10



8

22





15



14



12



10

24





17



16



14



12

26





19



18



16



14

28





21



20



18



16

30





23



22



20



18

32





25



24



22



20

34





-



26



24



22

36

±0,3



-



-



26



24

38





-



-



28



26

40





-



-



30



28

42





-



-



32



30

44





-



-



34



32

46





-



-



-



34

48





-



-



-



36

50





-



-



-



38

52





-



-



-



40

54





-



-



-



42

56

±0,5



-



-



-



44

58





-



-



-



46

60





-



-



-



48

______________

* Размеры для справок.

** Соответствующие значения глубины шлица приведены в приложении к ОСТ 1 31101-80.

3. Материал: титановый сплав ВТ16.

4. Покрытие: Ан. Окс 2 - 3.

5. Масса болтов должна соответствовать указанной в табл. 3.

Таблица 3

L, мм

d

L, мм

d

MR4

MR5

MR6

MR8

MR4

MR5

MR6

MR8

Масса 100 шт., кг

Масса 100 шт., кг

10

0,057

-

-

-

36

-

-

0,469

0,846

12

0,068

0,115

-

-

38

-

-

0,498

0,893

14

0,080

0,133

0,191

-

40

-

-

0,522

0,939

16

0,091

0,150

0,214

-

42

-

-

0,551

0,980

18

0,107

0,168

0,237

0,440

44

-

-

0,604

1,026

20

0,119

0,185

0,266

0,481

46

-

-

-

1,073

22

0,130

0,203

0,290

0,527

48

-

-

-

1,119

24

0,142

0,220

0,319

0,568

50

-

-

-

1,165

26

0,153

0,237

0,342

0,624

52

-

-

-

1,215

28

0,164

0,255

0,371

0,661

54

-

-

-

1,258

30

0,176

0,272

0,394

0,707

56

-

-

-

1,305

32

0,187

0,290

0,423

0,754

58

-

-

-

1,351

34

-

0,313

0,446

0,800

60

-

-

-

1,392

6. Коды ОКП болтов должны соответствовать указанным в обязательном приложении.

7. Технические условия - по ОСТ 1 00552-72, кроме расчетных разрушающих нагрузок на разрыв, которые составляют 90 % от указанных в стандарте.

Пример наименования и обозначения с полупотайной головкой < 120° с полем допуска диаметра стержня h9 титанового сплава, с резьбой MR6 и длиной L = 24 мм, анодированного:

Болт 6-24-Ан. Окс - ОСТ 1 10574-72

ПРИЛОЖЕНИЕ

Обязательное

Код ОКП 75 9150 1ХХХ КЧ

См. таблицу

L

MR4

MR5

MR6

MR8

XXX

КЧ

XXX

КЧ

XXX

КЧ

XXX

КЧ

10

001

02













12

002

01

013

09









14

003

00

014

08

025

05





16

004

10

015

07

026

04





18

005

09

016

06

027

03

041

05

20

006

08

017

05

028

02

042

04

22

007

07

018

04

029

01

043

03

24

008

06

019

03

030

08

044

02

26

009

05

020

10

031

07

045

01

28

010

01

021

09

032

06

046

00

30

011

00

022

08

033

05

047

10

32

012

10

023

07

034

04

048

09

34





024

06

035

03

049

08

36









036

02

050

04

38









037

01

051

03

40









038

00

052

02

42









039

10

053

01

44









040

06

054

00

46













055

10

48













056

09

50













057

08

52













058

07

54













059

06

56













060

02

58













061

01

60













062

00

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

а

1, 3

-

-

-

5496





01.07.74

2

2, 3, 4

-

-

-

6701



10.02.77

01.01.77

3

1, 3, 4

2

-

-

7151



24.08.78

01.01.79

4

1, 3, 4

-

-

-

7879



19.11.79

01.01.80

5

1, 2, 3, 4

-

5, 6

-

9604



23.05.85

01.01.86

6

1, 2, 4

-

-

-

9714



25.02.87

01.07.87

7

1 ÷ 5

-

-

-

9862



30.01.90

01.07.90

8

1

-

-

-

9950



11.07.91

01.01.92

9

2

-

-

-

11858



13.02.98

1998-07-01

10

2

-

-

-

11890



30.03.99

1999-07-01

11

1, 2

-

-

-

11924



25.01.01

2002-01-01
