ОТРАСЛЕВОЙ СТАНДАРТ

ВИНТЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ Ð 120° ИЗ ТИТАНОВОГО СПЛАВА

Конструкция и размеры

ОСТ 1 10578-72

Введен впервые

Проверен в 1989 г.

Подлежит проверке в 1999 г.

Проверен в 1984 г.

Подлежит проверке в 1989 г.

Распоряжением Министерства от 31.03.72 № 087-16 срок введения установлен 01.07.72

Несоблюдение стандарта преследуется по закону

1. Наставший стандарт распространяется на винты с полупотайной головкой Ð 120° из титанового сплава, предназначенные для эксплуатации при температуре:

- до 160 °С без ограничения ресурса;

- до 200 °С, ресурс не более 1000 часов;

- до 300 °С, ресурс не более 200 часов.

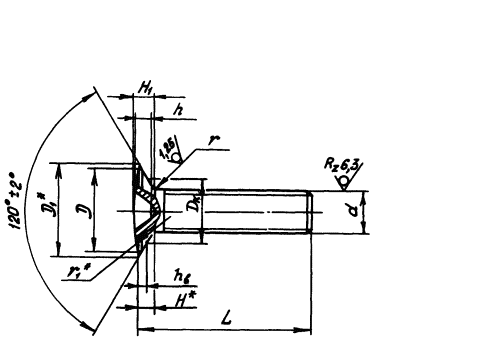

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2. Размеры hв и Dк - по ОСТ 1 31101-80, раздел 3.

Таблица 1

Размеры в мм

d

D

D1

H

H1

r

r1

Шлиц по ГОСТ 10753-80

Пред. откл.

min

+0,1

-0,3

Номер

h

-0,06

Пред. откл. по h 14

MR4-6e

8,3

9,2

1,5

2,1

0,6

18

2

1,7

MR5-6e

10,0

10,9

1,7

2,8

0,7

14

2,3

MR6-6e

12,0

12,8

2,0

2,6

35

3

2,2

MR8-6e

15,5

16,7

2,5

3,0

0,9

70

2,5

_____________

* Размеры для справок.

Таблица 2

L, мм

d

MR4

MR5

MR6

MR8

Номин.

Пред. откл.

Применяемость

Масса 100 шт., кг

Применяемость

Масса 100 шт., кг

Применяемость

Масса 100 шт., кг

Применяемость

Масса 100 шт., кг

7

± 0,2



0,050



-



-



-

8



0,054



-



-



-

9



0,058



0,087



-



-

10



0,062



0,098



0,145



-

11



0,067



0,104



0,156



-

12



0,078



0,116



0,168



0,174

14



0,087



0,133



0,191



0,255

16



0,096



0,150



0,214



0,336

18



0,107



0,168



0,237



0,417

20



0,119



0,185



0,266



0,481

22



0,130



0,203



0,290



0,527

24

± 0,3



0,142



0,220



0,319



0,568

26



0,153



0,237



0,342



0,614

28



0,164



0,255



0,371



0,661

30



0,176



0,272



0,392



0,707

32



0,188



0,290



0,423



0,754

34



0,199



0,313



0,446



0,800

36



0,211



0,330



0,469



0,846

38



-



0,348



0,498



0,893

40



-



0,355



0,522



0,939

42



-



0,382



0,531



0,980

44



-



0,400



0,574



1,026

46



-



-



0,603



1,073

48



-



-



0,626



1,119

50



-



-



0,649



1,165

52

± 0,5



-



-



-



1,212

34



-



-



-



1,258

56



-



-



-



1,305

3. Материал: титановый сплав ВТ16.

4. Покрытие: Ан.Окс 2 - 3.

5. Масса винтов должна соответствовать указанной в табл. 2.

6. Коды ОКП винтов должны соответствовать указанным в обязательном приложении.

7. Технические условия - по ОСТ 1 00552-72, кроме расчетных разрушающих нагрузок на разрыв, которые составляют 90 % от указанных в стандарте.

Пример наименования и обозначения винта с полупотайной головкой Ð 120° из титанового сплава, с резьбой MR6 и длиной L = 24 мм, анодированного:

Винт 6-24-Ан.Окс - ОСТ 1 10578-72

ПРИЛОЖЕНИЕ
Обязательное

Код ОКП 75 9220 2ХХХ КЧ



См. таблицу



L

d

MR4

MR5

MR6

MR8

XXX

КЧ

XXX

КЧ

XXX

КЧ

XXX

КЧ

7

001

09













8

002

08













9

003

07

019

10









10

004

06

020

06

039

06





11

005

05

021

05

040

02





12

006

04

022

04

041

01

061

08

14

007

03

023

03

042

00

062

07

16

008

02

024

02

043

10

063

06

18

009

01

025

01

044

09

064

05

20

010

08

026

00

045

08

065

04

22

011

07

027

10

046

07

066

03

24

012

06

028

09

047

06

067

02

26

013

05

029

08

048

05

068

01

28

014

04

030

04

049

04

069

00

30

015

03

031

03

050

00

070

07

32

016

02

032

02

051

10

071

06

34

017

01

033

01

052

09

072

05

36

018

00

034

00

053

08

073

04

38





035

10

054

07

074

03

40





036

09

055

06

075

02

42





037

08

056

05

076

01

44





038

07

057

04

077

00

46









058

03

078

10

48









059

02

079

09

50









060

09

080

05

52













081

04

54













082

03

56













083

02



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

а

1, 3

-

-

-

5496





01.07.74

2

1, 3, 4

2

-

-

7153





01.07.79

3

1, 4

-

-

-

7881





01.07.80

4

1, 2, 3, 4

-

5, 6

-

9604





01.07.86

5

1 ÷ 5

-

-

-

9862





01.07.90

6

1

-

-

-

9950





01.07.92
