ОТРАСЛЕВОЙ СТАНДАРТ

ПРУЖИНЫ

Конструкция и размеры

ОСТ 1 10508-72
Введен впервые

Распоряжением Министерства от 20 сентября 1972 г. № 037-16 срок введения установлен с I/IV 1973 г.

Несоблюдение стандарта преследуется по закону

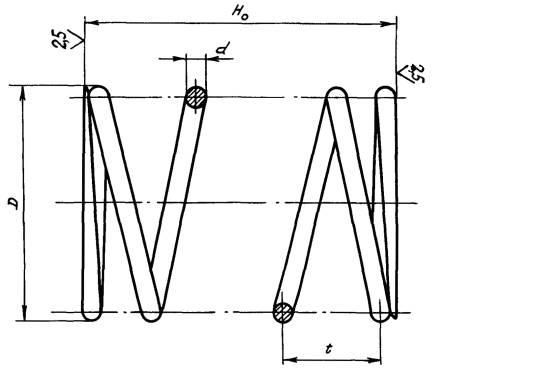

1. Конструкция и размеры пружин должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Типоразмеры

Применяемость

D

d

Н0

t

Число рабочих витков n

Число витков полное n1

Длина развернутой пружины L*

Масса 100 шт., кг

1



6

0,5

8,0

2,5

3

5

87

0,02

2



8

13,0

4,0

118

3



10

0,8

19,0

3,5

5

7

180

0,07

4



10

1,0

8,5

2

4

103

0,04

5



13

1,6

13,0

3,7

3

5

180

0,25

6



15

14,0

5,8

2

4

169

0,23

____________

* Размер для справок.

2. Материал: проволока из стали 10Х11Н23Т3МР (Х12Н22Т3МР) по ТУ 3-1027-76.

3. Модуль сдвига G = 7100 кгс/мм2.

4. Термическая обработка: HRC 40 - 45, режим заневоливания 500 °С.

5. Покрытие: Н9 до термической обработки**.

____________

** По действующему отраслевому документу.

6. Напряжение касательное при кручении tз = 60 кгс/мм2.

7. Направление навивки правое. Пружину навивать в холодном состоянии.

8. Технические условия - по 96АТУ.

Пример наименования и обозначения пружины типоразмера 1:

Пружина 1 - ОСТ 1 10508-72



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
ОСТ 1 10508-72
ПРУЖИНЫ
Конструкция и размеры

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

2

-

-

-

5570



15/IX-74

1/I-75

2

1, 2

-

-

-

6085



20/VII-75

1/VII-76

3

2

-

-

-

7111



17/I-78

1/VII-78

4

2

-

-

-

7618
