ОТРАСЛЕВЫЕ СТАНДАРТЫ

ФЛАНЦЫ НИЖНИЕ

Конструкция и размеры

ОСТ 1 10525-72
ОСТ 1 10526-72
ОСТ 1 12176-75

Введен впервые

Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с I/IV 1973 г.

Несоблюдение стандарта преследуется по закону

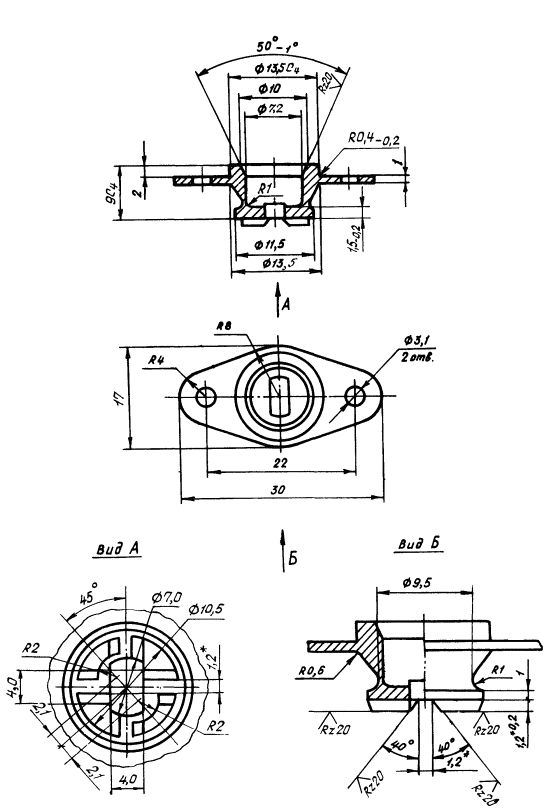

1. Конструкция и размеры нижних фланцев должны соответствовать указанным на чертеже.

_____________

* Размеры для справок.

2. Материал: сталь 30ХГСА по ТУ 14-1-950-74, сталь 07Х16Н6-Ш (Х16Н6-Ш) по ТУ 14-1-22-71, сортамент по ГОСТ 2590-71, прутки ВТ16 по ОСТ 1 90202-75.

3. Термическая обработка: dв =120 ± 10 кгс/мм2 - для стали 30ХГСА;

dв = 105 + 125 кгс/мм2 - для ВТ16; dв =  кгс/мм2 - для стали 07Х16Н6-Ш. Гр. контроля 2а - по ОСТ 1 00021-78.

4. Неуказанные предельные отклонения размеров - по 722АТ.

5. Покрытие: Кд15.хр - для стали 30ХГСА; Хим.Пас - для стали 07Х16Н6-Ш*.

_____________

* По действующему в отрасли документу.

6. Маркировать обозначение и клеймить окончательную приемку на бирке.

7. Масса 100 шт.: 0,6 кг - для стали 30ХГСА и 07Х16Н6-Ш; 0,36 кг - для ВТ16.

8. Технические условия - по ОСТ 1 00547-72.

Пример наименования и обозначения нижнего фланца из стали 30ХГСА:

Фланец нижний ОСТ 1 10525-72

То же, из стали 07Х16Н6-Ш:

Фланец нижний ОСТ 1 10526-72

То же, из ВТ16:

Фланец нижний ОСТ 1 12176-75



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
ОСТ 1 10525-72, ОСТ 1 10526-72, ОСТ 1 12176-75
ФЛАНЦЫ НИЖНИЕ
Конструкция и размеры

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

2

-

-

-

5570



15/IX-74

1/I-75

2

1, 2, 3

-

-

-

6085



20/IX-75

1/VII-76

3

2, 3

-

-

-

7111



17/I-78

1/VII-78

4

2, 3

-

-

-

7620
