ОТРАСЛЕВОЙ СТАНДАРТ

МОДЕЛИ ЛЕТАТЕЛЬНЫХ АППАРАТОВ
Построение и оформление паспортов

ОСТ 1 02703-90

На 24 страницах

Дата введения 01.07.91

Настоящий стандарт распространяется на модели летательных аппаратов (ЛА) и их элементы (далее по тексту - модели), предназначенные для исследования в аэродинамических трубах (АДТ).

Стандарт не распространяется на динамически подобные, упругоподобные модели, на модели несущих винтов и на модели воздухозаборников и сопел.

1. Паспорт является документом, удостоверяющим гарантированные предприятием-изготовителем основные размеры, параметры и технические характеристики модели, установленные конструкторской документацией.

2. Паспорт должен содержать сведения, необходимые для проведения исследований в АДТ.

3. Геометрические характеристики модели и их обозначения должны соответствовать ГОСТ 22833.

4. Паспорт должен состоять из разделов, располагаемых в следующей последовательности:

1) общие сведения о модели;

2) основные технические данные и геометрические характеристики модели;

3) комплектность (в раздел допускается включать фотографию общего вида комплектности поставки);

4) свидетельство о приемке;

5) описание технологии монтажных работ;

6) сведения о передаче модели при испытаниях;

7) сведения об испытаниях модели;

8) особые замечания по испытаниям, неисправностям и аварийным случаям;

9) перечень доработок модели;

10) схема измерения модели.

В зависимости от особенностей модели, возможностей изготовителя и условий испытаний по согласованию сторон допускается исключать из разделов паспорта некоторые данные или вводить новые.

5. Форма паспорта приведена в приложении 1.

6. В разделе «Основные технические данные и геометрические характеристики модели» указывают габаритные размеры модели, основные характеристики геометрии крыла и др.

7. В разделе «Комплектность» перечисляют:

1) модель;

2) входящие в модель составные части, необходимые для других вариантов сборок моделей;

3) нестандартный инструмент;

4) нестандартные измерительные устройства с соответствующей документацией;

5) поставляемые с моделью другие комплекты.

8. В разделе «Описание технологии монтажных работ» указывают порядок монтажа и демонтажа вариантов сборки модели и технологию сборки элементов модели со сменными функциональными блоками в процессе испытания модели.

9. В разделе «Схемы измерения модели» приводятся схемы измерения, которые подготавливает служба математического обеспечения. Количество схем определяется сложностью модели. Пример оформления раздела 10 паспорта приведен в приложении 2. В приложении приводятся:

1) схема измерения координат профиля в контрольных сечениях (при измерениях на трехкоординатных измерительных машинах в соответствии с черт. 1 и при контроле точности изготовления профилей по шаблонам в соответствии с черт. 2 и 3);

2) схема измерения крыла в соответствии с черт. 4 и табл. 1;

3) схема измерения установки крыла и оперения на фюзеляже в соответствии с черт. 5 и табл. 2.

10. Каждый раздел паспорта должен начинаться с новой страницы. Количество страниц в разделах паспорта устанавливает разработчик с учетом достаточности места для заполнения этих разделов в процессе испытаний и ремонта модели.

11. Все записи в паспорте должны производиться чернилами или пастой отчетливо и аккуратно.

ПРИЛОЖЕНИЕ 1
Обязательное

ФОРМА ПАСПОРТА

МОДЕЛЬ______________________________________________________

наименование исходного варианта или модификации

ПАСПОРТ

________________________________ПС

обозначение

Регистрационный номер модели

в АДТ ________________________

199

ОБЩИЕ СВЕДЕНИЯ О МОДЕЛИ

(заполняет заказчик и разработчик)

1.1. _____________________________________________________________________

наименование модели, обозначение

разработана подразделением (предприятием) ____________________________________

НИО, ОКБ

в соответствии с ТЗ _____________ утвержденным _______________________________

обозначение

___________________________________________________________________________

должностное лицо, дата

Отработка математического описания модели проведена _______________________

должность,

__________________________________________________________________________

отдел (сектор), Ф. И. О., дата

Конструкторскую документацию разработал __________________________________

должность, Ф. И. О., подпись, дата

Расчет произвел __________________________________________________________

должность, Ф. И. О., подпись, дата

Заказчик _________________________________________________________________

НИО, ОКБ, отдел, Ф. И. О., дата

1.2. Предприятие (подразделение)-изготовитель _______________________________

1.3. Модель предназначена для испытаний в АДТ ______________________________

шифр трубы

на подвеске ___________________________ и весах ______________________________

тип                                                                                                     тип

1.4. Характерные размеры узлов крепления модели к подвеске ___________________

___________________________________________________________________________

продольная и поперечная базы ленточной подвески, диаметр и угол

___________________________________________________________________________

посадочного конуса для крепления к хвостовой державке и др.

1.5. Назначение модели ___________________________________________________

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

1.6. Допустимые максимальные нагрузки и места их приложения

Наименование модели и элемента

Нагрузка по осям

Момент относительно осей

Место приложения нагрузки

X

Y

Z

Mx

My

Mz

Mш

1. Модель в целом

















2. Элементы модели в зависимости от конструкции

















1.7. Максимально допустимое давление воздуха в полости модели _______________

1.8. Максимально допустимая температура нагрева модели _____________________

1.9. Диапазон углов атаки a ________________________________________________.

Диапазон углов скольжения b ______________________________________________.

Диапазон углов крена γ ___________________________________________________.

1.10. Масса модели исходного варианта, указанного в конструкторской документации ______________________________.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ГЕОМЕТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ

(заполняет заказчик, ведущий модель, разработчик)

2.1. Габаритные размеры модели:

1) длина модели _________________________________________________________;

2) длина фюзеляжа ______________________________________________________;

3) высота модели ________________________________________________________;

4) размах крыла _________________________________________________________.

2.2. Площадь крыла ______________________________________________________.

2.3. Средняя аэродинамическая хорда крыла _________________________________.

2.4. Угол стреловидности крыла (оперения):

1) по передней кромке χпк _________________________________________________;

2) по задней кромке χзк____________________________________________________;

3) по линии 1/4 хорд χ0,25b _________________________________________________.

2.5. Максимальная площадь поперечного сечения модели _____________________.

Данные внесли:









Исполнитель

_____________

должность

Личная подпись

Расшифровка подписи

Дата

Руководитель

_____________

должность

Личная подпись

Расшифровка подписи

Дата



3. КОМПЛЕКТНОСТЬ

(заполняет разработчик)

Поз.

Обозначение

Наименование

Кол.

Примечание











Проверил:

Мастер ОТК                Личная подпись               Расшифровка подписи

3.1. ОБЩИЙ ВИД КОМПЛЕКТНОСТИ (оформляет изготовитель в виде чертежа или фотографии)

4. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

(заполняет ОТК и изготовитель)

4.1. Модель _____________________________________________________________

наименование, обозначение

__________________________________________________________________________

изготовлена в соответствии с конструкторской документацией, принята ОТК и признана годной для испытаний.

4.2. Результаты измерения контролируемых размеров и шероховатости поверхности модели, установленных ОСТ 1 02608, приведены на схеме измерения модели.

4.3. Согласованный с заказчиком перечень отклонений геометрических размеров и шероховатости поверхности, превышающих допустимые.

Наименование отклонения

Допустимое отклонение

Фактическое отклонение

Подпись заказчика









Дата выпуска __________________

Начальник цеха







Личная подпись

Расшифровка подписи

Штамп ОТК Начальник ОТК







Личная подпись

Расшифровка подписи

Мастер ОТК







Личная подпись

Расшифровка подписи

Ответственный представитель АДТ за принятую модель







Личная подпись

Расшифровка подписи

Заказчик, ведущий модель







Личная подпись

Расшифровка подписи

Согласовано





Начальник отделения (отдела)







Личная подпись

Расшифровка подписи

5. ОПИСАНИЕ ТЕХНОЛОГИИ МОНТАЖНЫХ РАБОТ

(заполняет разработчик)

6. СВЕДЕНИЯ О ПЕРЕДАЧЕ МОДЕЛИ ПРИ ИСПЫТАНИЯХ

(заполняется при эксплуатации)

Поступила

Должность, фамилия и подпись лица, ответственного за приемку

Отправлена

Должность, фамилия и подпись лица, ответственного за приемку

Откуда

Номер и дата приказа, наряда

Куда

Номер и дата приказа, наряда













7. СВЕДЕНИЯ ОБ ИСПЫТАНИЯХ МОДЕЛИ

(заполняется при эксплуатации)

Дата проведения испытания

Шифр АДТ

Количество испытаний

Ведущий по модели (должность,

Ф. И. О.)

Проведение испытания

Кем выдано разрешение на испытания по прочности (должность, Ф. И. О.)

режим испытания

допустимая нагрузка

тип подвески и весов

a

b

γ

М























8. ОСОБЫЕ ЗАМЕЧАНИЯ ПО ИСПЫТАНИЯМ, НЕИСПРАВНОСТЯМ И АВАРИЙНЫМ СЛУЧАЯМ

(заполняется при эксплуатации)

Дата

Описание неисправности (аварии)

Принятые меры

Должность, фамилия, подпись









9. ПЕРЕЧЕНЬ ДОРАБОТОК МОДЕЛИ

(заполняет заказчик, ведущий модель, и разработчик)

Дата

Основание для разработки

Заказчик доработки

Разработчик

Обозначение конструкторской документации

Примечание













10. СХЕМА ИЗМЕРЕНИЯ МОДЕЛИ

(оформляет служба математического обеспечения и разработчик)

ПРИЛОЖЕНИЕ 2
Справочное

ПРИМЕР ОФОРМЛЕНИЯ РАЗДЕЛА 10 ПАСПОРТА

10. СХЕМА ИЗМЕРЕНИЯ МОДЕЛИ

СХЕМА ИЗМЕРЕНИЯ

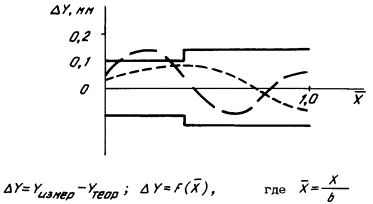

координат профиля в контрольных сечениях

 отклонения DY на верхней поверхности;

 отклонения DY на нижней поверхности;

 допустимое отклонение по ОСТ 1 02608

Черт. 1

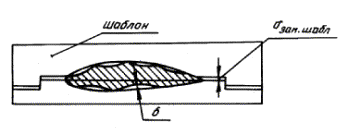

d - зазор между шаблоном и профилем; dзам.шабл - зазор в замке шаблона

Черт. 2

хi - расстояние от носка профиля до начала зазора; хзаз - длина зазора

Черт. 3

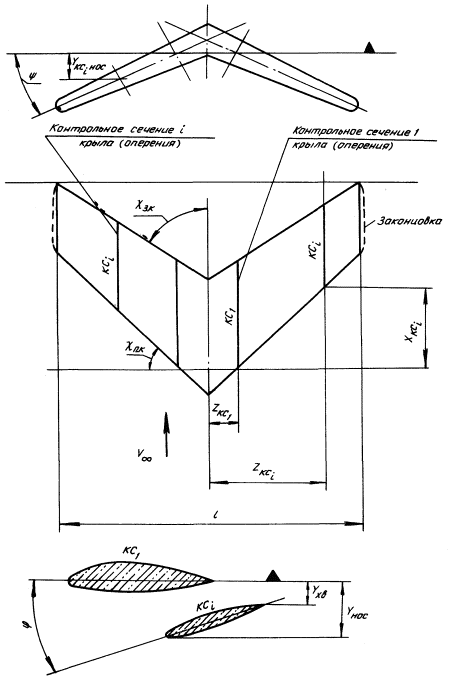

СХЕМА ИЗМЕРЕНИЯ КРЫЛА (ОПЕРЕНИЯ)

Черт. 4

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ КРЫЛА (ОПЕРЕНИЯ)

Таблица 1

Наименование

Обозначение измерения

Номинальный размер и пред. откл.

Левая консоль

Правая консоль

Примечание

Контрольное сечение 1 (КС1)

ХКС









ZКС









Yнос









Yхв









Крутка

j









Остальные контрольные сечения

(КСi)

ХКС









ZКС









Yнос









Yхв









Крутка относительно КС1

j









Угол стреловидности передней и задней кромок

cп.к









cэ.к









Угол поперечного V

y









Размах

L







Без законцовок (или с законцовками)

Примечание. Для проведения измерений крыло (оперение) устанавливается в исходное (базовое) положение по двум контрольным сечениям, указанным в конструкторской документации.

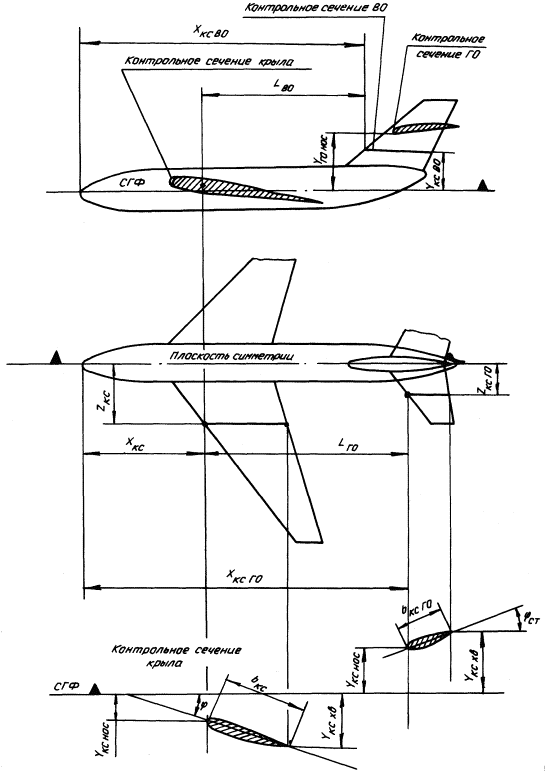

СХЕМА ИЗМЕРЕНИЙ УСТАНОВКИ КРЫЛА И ОПЕРЕНИЯ НА ФЮЗЕЛЯЖЕ

Черт. 5

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ УСТАНОВКИ КРЫЛА И ОПЕРЕНИЯ

Таблица 2

Наименование

Обозначение измерения

Номинальный размер и пред. откл.

Фактический размер

Примечание

Левая сторона

Правая сторона

Установка крыла относительно фюзеляжа по КСi

Xкс









Yкс









Yкс.кв









Zкс









bкс









j









cп.к









Установка ГО относительно фюзеляжа по КСi

Xкс ГО









Yкс.нос









Yкс.кв









Zкс ГО









bкс ГО









jст









cп.к









Установка ВО по КСi

Xкс ВО









Yкс ВО









Zкс нос









Zкс.хв









Dbкс









cп.к









Плечо ГО

LГО







Zкс, мм









Zкс ГО, мм

Плечо ВО

LВО







Zкс, мм









Zкс ВО, мм

Примечание. Для проведения измерений модель устанавливается в исходное (базовое) положение по оси фюзеляжа (СГФ) и по двум контрольным сечениям, указанным в конструкторской документации.
