ОТРАСЛЕВОЙ СТАНДАРТ

ОТРАСЛЕВАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ВЕДОМСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СИЛЫ

ОСТ 1 02508-84

Введен впервые

Распоряжением Министерства от 27 сентября 1984 г. № 298-65 срок введения установлен с 1 июля 1985 г.

Настоящий стандарт распространяется на ведомственную поверочную схему для средств измерений силы в диапазоне измерений от 50 до 5 · 106 Н (от 5 до 5 · 105 кгс).

Стандарт устанавливает порядок передачи размера единицы силы от исходных образцовых средств измерений образцовым средствам измерений и от них рабочим средствам измерений с указанием погрешностей измерений и основных методов поверки.

1. ИСХОДНЫЕ ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

1.1. В качестве исходных образцовых средств измерений для воспроизведения и передачи размера единицы силы применяют образцовые силоизмерительные машины с диапазоном измерения от 1 · 103 до 1 · 106 Н (от 1 · 102 до 1 · 105 кгс), специально аттестованные Госстандартом с относительной погрешностью δо = 0,1 %; образцовые переносные динамометры с диапазоном измерения от 1 · 104 до 1 · 106 Н (от 1 · 103 до 1 · 105 кгс); образцовые силоизмерительные машины 2-го разряда с диапазоном измерения от 5 · 104 до 5 · 106 Н (от 5 · 103 до 5 · 105 кгс) и образцовые силоизмерительные машины с диапазоном измерения от 5 · 103 до 3 · 105 Н (от 5 · 102 до 3 · 104 кгс).

1.2. Образцовые силоизмерительные машины

1.2.1. Предел допускаемой относительной погрешности образцовых силоизмерительных машин, специально аттестованных Госстандартом, не должен превышать 0,1 %.

1.2.2. Образцовые силоизмерительные машины применяются для поверки образцовых переносных динамометров 3-го разряда и образцовых переносных динамометров, относительная погрешность которых не должна превышать 0,2 %, методом прямых измерений.

1.3. Образцовые переносные динамометры

1.3.1. Предел допускаемой относительной погрешности образцовых динамометров не должен превышать 0,1 %.

1.3.2. Образцовые переносные динамометры применяются для поверки рабочих динамометров с приведенной погрешностью δприв = 0,25 % методом непосредственного сличения и силоизмерительных систем испытательных стендов опытных авиационных газотурбинных двигателей (ГТД) с относительной погрешностью δо = 0,2 ... 0,3 % методом прямых измерений.

По группе параллельно установленных образцовых динамометров поверяются испытательные машины с диапазоном измерений от 1 · 104 до 5 · 106 Н (от 1 · 103 до 5 · 105 кгс) с относительной погрешностью δо = 0,5 % методом прямых измерений.

1.4. Образцовые силоизмерительные машины с диапазоном измерения от 5 · 104 до 5 · 106 Н (от 5 · 103 до 5 · 105 кгс)

1.4.1. Предел допускаемой относительной погрешности образцовых силоизмерительных машин не должен превышать 0,2 %.

1.4.2. Образцовые силоизмерительные машины применяются для поверки образцовых динамометров 3-го разряда с диапазоном измерений от 5 · 104 до 5 · 106 Н (от 5 · 103 до 5 · 105 кгс) с относительной погрешностью δо = 0,5 % методом прямых измерений.

1.5. Образцовые силоизмерительные машины. Непосредственное (прямое) нагружение с диапазоном измерения от 5 · 103 до 3 · 105 Н (от 5 · 102 до 3 · 104 кгс)

1.5.1. Предел допускаемой относительной погрешности установки не должен превышать 0,05 %.

1.5.2. Установка непосредственного нагружения применяется для поверки рабочих динамометров с приведенной погрешностью δприв = 0,1 % методом прямых измерений.

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ, ЗАИМСТВОВАННЫЕ ИЗ ДРУГИХ ПОВЕРОЧНЫХ СХЕМ

2.1. В качестве образцовых средств измерений, заимствованных из других поверочных схем, применяют образцовые гири 4-го разряда по ГОСТ 7328-82.

2.2. Образцовые гири 4-го разряда применяют для градуировки образцовых и рабочих динамометров с диапазоном измерений от 5 · 102 до 5 · 103 Н (от 50 до 5 · 102 кгс).

Гирями поверяются образцовые динамометры с относительной погрешностью δо = 0,2 % и рабочие динамометры с приведенной погрешностью δприв = 0,10 ... 0,25 % методом косвенных измерений.

3. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ 2-ГО РАЗРЯДА

3.1. В качестве образцовых средств измерений 2-го разряда применяются образцовые динамометры с диапазонами измерений от 5 · 102 до 5 · 10 Н (от 50 до 5 · 102 кгс) и от 1 · 103 до 1 · 106 Н (от 1 · 102 до 1 · 105 кгс) с относительной погрешностью δо = 0,2 %.

3.2. Образцовые переносные динамометры предназначены для поверки испытательных машин с относительной погрешностью δо = 0,5 % и силоизмерительных систем испытательных стендов серийных авиационных ГТД с относительной погрешностью δо = 0,3 ... 0,5 % методом прямых измерений.

4. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ 3-ГО РАЗРЯДА

4.1. В качестве образцовых средств измерений 3-го разряда применяются образцовые динамометры 3-го разряда с диапазонами измерений от 1 · 103 до 1 · 106 Н (от 1 · 102 до 1 · 105 кгс) и от 5 · 104 до 5 · 106 Н (от 5 · 103 до 5 · 105 кгс).

4.2. Предел допускаемой относительной погрешности образцовых динамометров 3-го разряда не должен превышать 0,5 %.

4.3. Образцовые динамометры 3-го разряда с диапазоном измерения от 1 · 103 до 1 · 106 Н (от 1 · 102 до 1 · 105 кгс) градуируются на образцовых силоизмерительных машинах с относительной погрешностью δо = 0,1 %.

4.4. Образцовые динамометры 3-го разряда градуируются на образцовой силоизмерительной машине с относительной погрешностью δо = 0,2 %.

4.5. Образцовые динамометры 3-го разряда применяются для поверки испытательных машин с относительной погрешностью δо = 1 ... 2 % методом прямых измерений.

5. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

5.1. В качестве рабочих средств измерений применяются испытательные машины, рабочие динамометры и силоизмерительные системы испытательных стендов.

5.2. Рабочие средства измерений поверяются по образцовым динамометрам и группе образцовых динамометров, установленных параллельно.

Рабочие динамометры поверяют на образцовых силоизмерительных машинах.

5.3. Пределы допускаемой приведенной погрешности рабочих динамометров составляют 0,10; 0,25 %.

5.4. Пределы относительной погрешности испытательных машин составляют 0,5; 1,0; 2,0 %.

5.5. Соотношение пределов допускаемых погрешностей при передаче размера единицы силы от исходных образцовых средств измерений к образцовым средствам измерений, а от них рабочим средствам измерений должно быть не более 1:2.

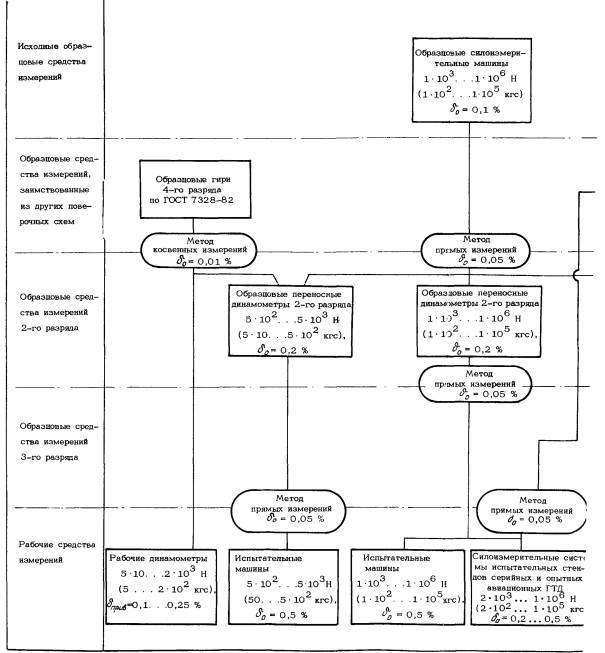

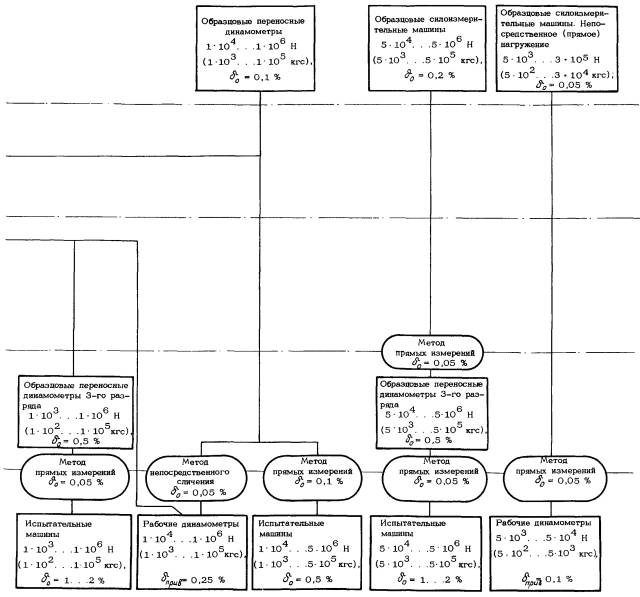

Ведомственная поверочная схема для средств измерений силы представлена на чертеже.



ВЕДОМСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СИЛЫ
