ОТРАСЛЕВОЙ СТАНДАРТ

ЖГУТЫ (КАБЕЛИ)
ЭЛЕКТРИЧЕСКОЙ БОРТОВОЙ СЕТИ

Способы защиты от острых кромок
элементов конструкции

ОСТ 1 00361-79

Взамен 824АТ

Распоряжением Министерства от 25 декабря 1979 г. № 087-16 срок введения установлен с 1 января 1981 г.

1. Настоящий стандарт устанавливает способы защиты жгутов (кабелей) электрической бортовой сети летательных аппаратов (в дальнейшем изложении - жгутов) от механических повреждений при прохождении через отверстия в элементах конструкции и вблизи элементов, имеющих острые кромки.

2. Защиту жгутов проводить при толщине стенки элемента конструкции менее 5 мм и радиусе скругления острой кромки менее 1 мм.

3. Стандарт предусматривает шесть способов защиты жгутов.

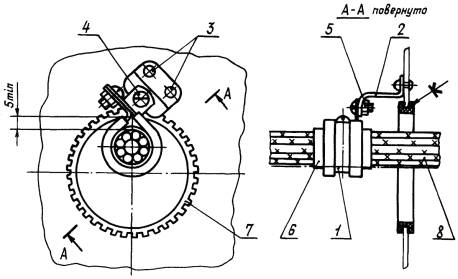

4. Способ 1 - защита жгутов резиновой пластиной и креплением жгута хомутом через уголок при прохождении в отверстии элемента конструкции с отбортовкой должна проводиться в соответствии с черт. 1.

1 - хомут по ОСТ 1 12090-75; 2 - уголок по ОСТ 1 10218-71; 3 - заклепка; 4 - винт; 5 - лента ЛЭТСАР по ТУ 38.103171-80; 6 - пластина по ТУ 38.1051959-90 из резины ИРП-1338 НТА (ТУ 0051166-87); 7 - жгут

Черт. 1

Для обеспечения плотного прилегания уголка и пластины к элементу конструкции в способе 1 необходимо предусмотреть вырез в пластине под уголком, а по окружности пластины - надрезы.

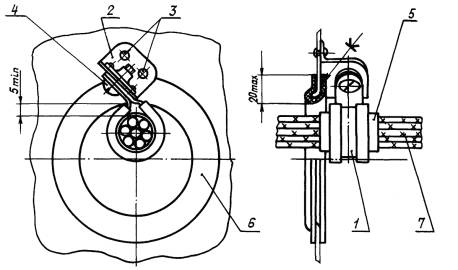

5. Способ 2 - защита жгутов резиновой прокладкой и креплением жгута хомутом через кронштейн при прохождении в отверстии должна проводиться в соответствии с черт. 2.

1 - хомут по ОСТ 1 12095-75 или по ОСТ 1 12100-75; 2 - кронштейн по ОСТ 1 13627-79; 3 - заклепка; 4 - винт; 5 - гайка; 6 - лента ЛЭТСАР по ТУ 38.103171-80; 7 - прокладка по ГОСТ 19422-74 из резины ИРП-1338 НТА (ТУ 0051166-87); 8 - жгут

Черт. 2

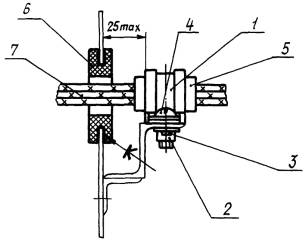

6. Способ 3 - защита жгутов резиновым пистоном и креплением жгута хомутом при прохождении в отверстии должна проводиться в соответствии с черт. 3.

1 - хомут по ОСТ 1 12090-75; 2 - гайка; 3 - заклепка; 4 - винт; 5 - лента ЛЭТСАР по ТУ 38.103171-80; 6 - пистон по ОСТ 1 11278-73; 7 - жгут

Черт. 3

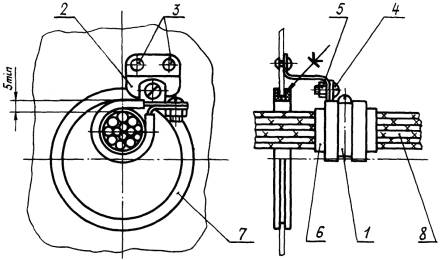

7. Способ 4 - защита жгутов протектором и креплением жгута хомутом через кронштейн при прохождении в отверстии должна проводиться в соответствии с черт. 4.

1 - хомут по ОСТ 1 12095-75 или ОСТ 1 12100-75; 2 - кронштейн по ОСТ 1 13627-79; 3 - заклепка; 4 - винт; 5 - гайка; 6 - лента ЛЭТСАР по ТУ 38.103171-80; 7 - протектор; 8 - жгут

Черт. 4

8. Способ 5 - защита жгутов при помощи дополнительного крепления при прохождении вблизи острых кромок должна проводиться в соответствии с черт. 5.

1 - хомут; 2 - жгут; 3 - элемент конструкции

Черт. 5

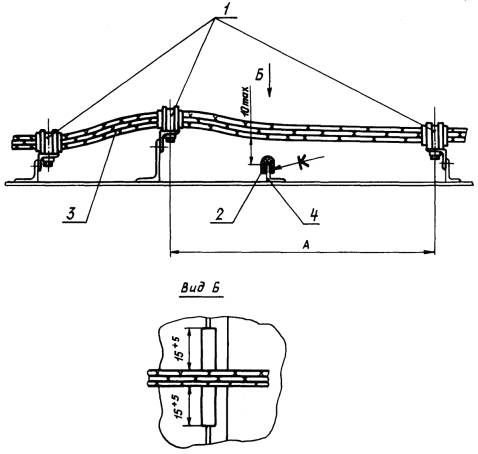

9. Способ 6 - защита жгутов пластиной или прокладкой при прохождении вблизи острых кромок должна проводиться в соответствии с черт. 6.

1 - хомут; 2 - пластина по ТУ 38.1051959-90 или прокладка по ГОСТ 19422-74 из резины ИРП-1338 НТА (ТУ 005 1166-87); 3 - жгут; 4 - элемент конструкции

Черт. 6

10. Крепление жгутов (кабелей) производить по ОСТ 1 03895-78.

11. При прокладке жгута (кабеля) вблизи острых кромок деталей крепежа (головки заклепок, болтов и т.п.) жгут должен быть защищен в соответствии с ОСТ 1 03856-79.

12. Защиту жгута (кабеля) в способах 5 и 6 производить при расстоянии между жгутом (кабелем) и элементом конструкции менее 10 мм. При зазоре между жгутом (кабелем) и острой кромкой более 10 мм защита не производится. Касание жгута (кабеля) острых кромок элементов конструкции недопустимо.

13. Расстояние между хомутами (размер А) в способах 5, 6 соответствует ОСТ 1 00239-77.

14. В способах 1, 6 пластина, в способах 2, 6 прокладка, в способе 3 пистон приклеиваются клеем КТ-30 ТУ 6-02-760-78 или герметиком ВИКСИНТ У-2-28 НТ ТУ 38.303-04-04-90.

В способе 4 протектор приклеивается клеем ВК-9*

______________

* По действующему в отрасли документу.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных

Переиздан с учетом изменений № 1, 2, 3.
