ОТРАСЛЕВОЙ СТАНДАРТ

МУФТЫ ТЕРМОМЕХАНИЧЕСКОГО СОЕДИНЕНИЯ

Конструкция и размеры

ОСТ 1 13681-80

Введен впервые

Проверено в 1987 г.



Распоряжением Министерства от 22 февраля 1980 г.

срок введения установлен с 1 января 1981 г.

№ 087-16



Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на муфты, предназначенные для термомеханического соединения (в дальнейшем изложении - муфты ТМС) трубопроводов гидравлических, топливных и газовых систем летательных аппаратов.

2. Конструкция, размеры и коды ОКП муфт ТМС должны соответствовать указанным на черт. 1 - 4 и в таблице.

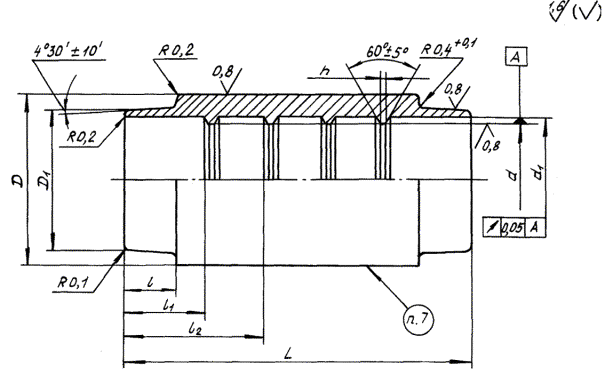

Черт. 1

Исполнение 2

(Остальное - см. черт. 1)

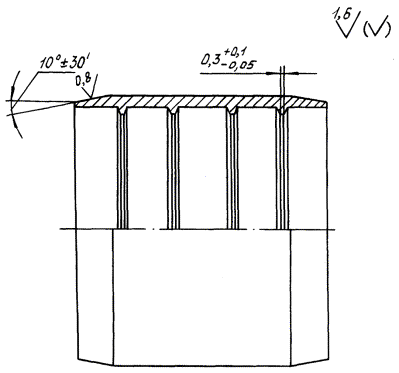

Черт. 2

Исполнение 3

(Остальное - см. черт. 1 и 2)

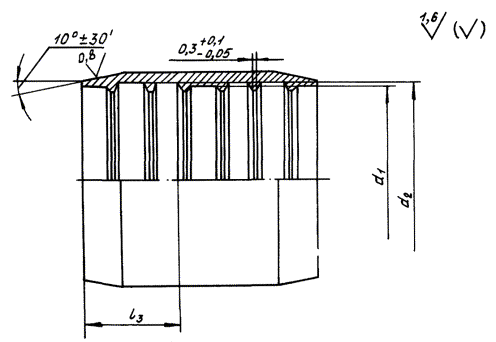

Черт. 3

Исполнение 4

(Остальное - см. черт. 1, 2 и 3)

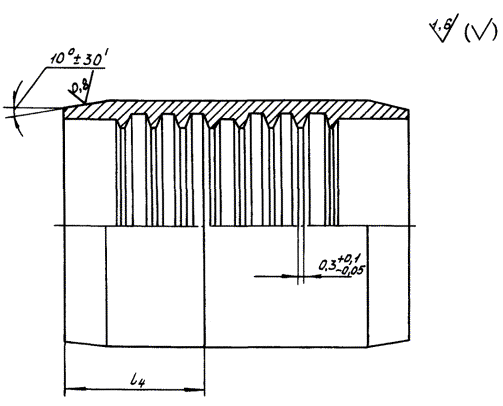

Черт. 4


Размеры, мм

Наружный диаметр соединяемых трубопроводов D*н

Исполнение

Код ОКП

Толщина стенки трубы S*

D

D1

d

d1

d2

L

l

l1

l2

l3

l4

h

Пред.откл.

+0,1

Масса, кг

Предельные отклонения

h11

H9

H11

-0,05

6

2

75 9519 9411 06

0,5 - 0,8

8,4

7,00

5,68

5,82

-

24

-

3,5

7,0

-

-

-

0,004

1

75 9519 9401 08

1,0 - 1,2

9,5

6,60

-

28

3,7

5,4

8,8

-

-

0,3

0,006

8

2

75 9519 9412 05

0,5 - 0,8

10,4

9,00

7,58

7,80

-

27

-

4,0

8,0

-

-

-

0,005

1

75 9519 9402 07

1,0 - 1,2

11,4

8,60

-

30

4,0

5,8

9,7

-

-

0,3

0,008

10

2

75 9519 9413 04

0,5 - 0,8

12,4

11,00

9,45

9,78

-

-

4,5

9,0

-

-

-

0,007

1

75 9519 9403 06

1,0 - 1,2

13,3

10,55

-

33

4,5

6,5

11,0

-

-

0,3

0,011

12

2

75 9519 9414 03

0,5 - 0,8

14,4

13,00

11,40

11,77

-

32

-

5,0

10,0

-

-

-

0,008

1

75 9519 9404 05

1,0 - 1,2

15,4

12,50

-

38

5,2

7,7

13,0

-

-

0,3

0,014

14

2

75 9519 9415 02

0,5 - 0,8

16,5

15,00

13,35

13,76

-

35

-

6,0

11,5

-

-

-

0,012

1

75 9519 9405 04

1,0 - 1,4

17,7

14,70

-

43

6,0

9,0

15,2

-

-

0,4

0,024

16

2

75 9519 9416 01

0,5 - 0,8

18,5

16,95

15,25

15,75

-

40

-

7,5

13,5

-

 -

-

0,016

1

75 9519 9406 03

1,0 - 1,6

20,4

16,70

-

49

7,0

10,5

17,5

-

-

0,4

0,033

18

2

75 9519 9417 00

0,5 - 0,8

20,5

18,95

17,15

17,74

-

45

-

9,0

15,5

-

-

-

0,022

1

75 9519 9407 02

1,0 - 1,8

23,0

19,00

-

55

8,0

12,0

20,0

-

-

0,5

0,039

20

3

75 9519 9418 10

0,5 - 0,8

22,6

20,90

19,05

19,73

20

50

-

6,5

12,5

18,5

-

-

0,031

1

75 9519 9408 01

1,0 - 1,8

25,0

21,00

-

60

9,0

13,5

22,0

-

-

0,5

0,054

22

3

75 9519 9419 09

0,5 - 0,8

24,6

22,90

20,95

21,72

22

55

-

7,5

14,0

20,5

-

-

0,040

1

75 9519 9409 00

1,0 - 2,0

27,3

23,20

-

65

10,0

14,5

24,0

-

-

0,6

0,072

25

3

75 9519 9420 05

0,5 - 0,8

27,7

25,90

23,80

24,70

25

60

-

9,0

16,0

23,0

-

-

0,048

1

75 9519 9410 07

1,0 - 2,2

31,0

26,40

-

70

11,0

16,0

26,0

-

-

0,6

0,095

28

3

75 9519 9421 04

0,5 - 0,8

30,8

28,80

26,70

27,60

28

65

-

10,0

17,5

25,0

-

-

0,057

30

4

75 9519 9422 03

32,8

30,75

28,60

29,55

30

70

-

8,0

14,5

21,0

27,5

-

0,065

32

75 9519 9423 02

34,8

32,70

30,50

31,50

32

75

-

9,0

16,0

23,0

30,0

-

0,072

34

75 9519 9424 01

36,8

34,70

32,40

33,50

34

80

-

10,0

17,5

25,0

32,5

-

0,079

36

75 9519 9425 00

38,8

36,70

34,35

35,50

36

85

-

11,0

19,0

27,0

35,0

-

0,086

38

75 9519 9426 10

40,8

38,65

36,35

37,45

38

90

-

12,0

20,5

29,0

37,5

-

0,093

40

75 9519 9427 09

42,8

40,60

38,30

39,40

40

95

-

13,0

22,0

31,0

40,0

-

0,100

42

75 9519 9428 08

44,8

42,60

40,30

41,40

42

100

-

14,0

23,5

33,0

42,5

-

0,107

_____________

* Размеры для справок.


3. Материал: сплав ТН-1К ТУ 1-809-728-83, ТУ 1-809-393-82.

4. Термическая обработка:

- отжечь при температуре (500 ± 10) ºС, выдержка 1 ч, охлаждение на воздухе. Группа контроля 5 ОСТ 1 00021-78;

- после механической обработки муфту отжечь при температуре (430 ± 10) ºС в вакууме при давлении не более 0,133 Па (0,133·10-5 кгс/см2), выдержка 20 мин. Охлаждение до температуры 200 °С - в защитной среде, далее на воздухе.

Разрешается производить отжиг в аргоне.

5. Острые кромки поясков размера d не притуплять.

6. Предельные отклонения размеров и допуски формы и расположения поверхностей, неуказанные на чертеже, - по ОСТ 1 00022-80.

7. Маркировать обозначение шрифтом ПО-2,5 по ГОСТ 2930-62 электрохимическим методом.

8. Клеймить окончательную приемку на бирке.

9. Технические условия - по ОСТ 1 00961-80.

Пример наименования и обозначения муфты термомеханического соединения для трубопроводов с наружным диаметром Dн = 6 мм:

Муфта ТМС-6-ОСТ 1 13681-80

То же, исполнения 2:

Муфта ТМС-6-2-ОСТ 1 13681-80

То же, для трубопровода с наружным диаметром Dн = 28 мм, исполнения 3:

Муфта ТМС-28-3-ОСТ 1 13681-80

То же, для трубопровода с наружным диаметром Dн = 42 мм, исполнения 4:

Муфта ТМС-42-4-ОСТ 1 13681-80
